“零基础”迪卡侬Town7电改教程
酷狗+电滑=完美组合^_^
一直想拥有一款方便小巧的交通工具,方便带上公交、进入景区、放入汽车后备箱。
在店里看到有现成电动滑板车,但是价格和重量都不能让我满意。
看到迪卡侬town7电改方案后,感觉完全可以满足以上所以需要!不过貌似网上没有详细教程,所以这次本人准备自改一辆T7,顺便写篇教程方便大家改造。
主要工具

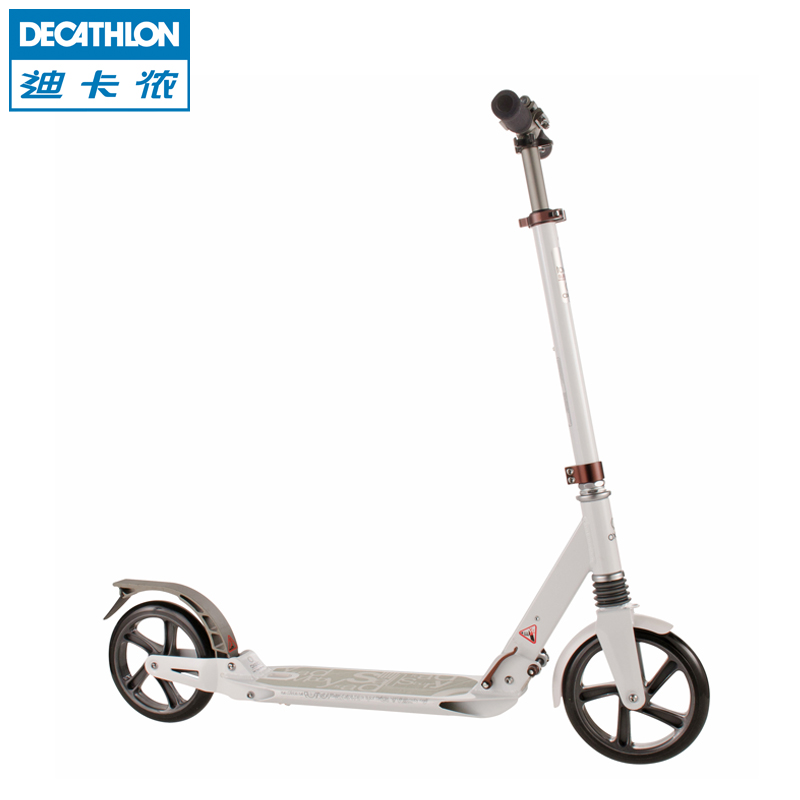

首先,去迪卡侬试骑了T7,前后避震确实不错,舒适性也不错!于是果断入手!
前轮拆解
需要2个5MM内六角扳手(T7所有内六角螺丝都是5MM)。最好有一个长的,方便省力!
后轮总成拆解
卸下螺丝即可。
弹簧、刹车拆解
弹簧卸下螺丝即可。刹车需要电钻打穿铆钉螺丝取出。
卸下的前后轮
手把拆解
拆解后的T7,是不是还是那么强悍小巧^_^
电动改装组件
48V锂电;免维护前轮(8.5寸);免维护后轮;碟刹组件;成套后轮总成;控制器;指拨。
这套组件,速度可以通过指拨控制,分为3档,指拨上还有一个电源开关。
后轮总成是我在网上搜的感觉设计和用料都比较好的(后轮总成方案比较多),材料是不锈钢的!
卖家直接将后轮总成组装好,稳定性和方便性大大提高
主要是考虑到第一安装经验不足,全套购买质量比较有保障,品质也比较有保证。
组件到手后,最好先插上测试一下电机和线路是否正常,是否可以正常运转,避免安装后不必要的麻烦。
控制器
这个控制器功能比较简单,但我感觉完全够用!简单实用才是最好的!
后轮总成
可以看出这个后轮总成是根据原装总成改造加宽的,用料扎实,卖家安装调试的也不错,直接安装就ok了!
安装挡泥板
将原来刹车安装到新的后轮总成上,记住弹簧(原车拆下的)位置,安装还是很方便的。使用一字起,可以轻松安装。
安装避震弹簧
将拆下的弹簧和螺丝直接安装即可。
由于购买的是成套后轮总成,所以安装完全没有难度
前轮安装
前轮从8寸增加到8.5寸,需要将挡泥板提高。下图放大出的卡口,用一字起扣到上面就可以了。
手把修改
由于要安装指拨和刹车,可以适当切除手把橡皮,增加安装宽度。
安装指拨和刹车
将指拨和刹车直接套入手把后,拧紧螺丝,然后插入手把即可。
安装完成后可以考虑将手把拧死,增加稳定性,因为手把已经不好折叠。
安装控制器
此套方案控制器安装在车子下面,有效解决了散热问题,大大增加了安全性。不过这也增加了走线的难点,后面会有详细介绍。
这次我购买的控制器宽度比车底宽,所以需要用角磨机磨掉1-2MM。
大家可以试着购买更合适控制器,比较打磨有点费时,因为打磨一会儿控制器就比较烫手,为了确保不损坏控制,所以需要打磨—冷却—打磨。
控制器安装,需要根据各条线路长短,最后确定安装位置。
然后在上面垫本书,直接敲入车底即可。
电机走线
在车架上打两个6MM小孔,然后将电机线分别插入。
走线清楚,完美
安装电池支架
这个大家可以自己决定位置,只要电源线够长就行。
整线环节
这个很重要,而且需要耐心!
首先要将手把提高到最高档位,确定线的长度。
然后将几股线路通过线管裹紧。
将多余的线用扎带扎紧,然后所有线理入车底。
制作底部护板
选用薄的不锈钢薄板,确定好长宽后剪裁。
确定好内径宽度,用铁柜门做钣金 效果还是不错的^_^
将折叠处的塑料片取下,确定好位置后打孔。将不锈钢片直接按在车底打孔,通过铆钉固定,剪掉多余的薄片。整体难度不大,需要仔细一点就行。
左侧安装完成图
整体效果满意,走线还是比较清爽的!!!
右侧安装完成图
可以看出右侧没有线路,更加清爽漂亮
折叠效果图
可以看出,出了重量和手把以外,车子基本没有什么改变
如果你具备以下特征,那就自己动手吧!!!
1、有一定动手能力;
2、好奇心强;
3、喜欢学习;
4、喜欢折腾
5、等等。
大家有什么不明白的,可以留言,我可以增加说明以及技术支持!谢谢!
