既能打字也能卖萌——我的Golbat 40%超迷你键盘DIY纪录

[ 前言 ]

前面一篇贴子分享了我的客制键盘入坑之作BLE60。一般人可能更在意的是客制键盘的轴、灯、键帽、外壳等硬参数，而忽视了其中另一个重要的宝藏——按键自定义，这里必须要感谢一下固件功能的主要作者hasu了（github上叫tmk，tmk所具备的键盘功能很强大）。

有了tmk的强大，我才能自如的使用40%这样的迷你小键盘。很多人说40是手办，只是好看的，下面先上一则短视频吧。画质一般，视频里使用40打了一段文字，60多中文字，夹杂了几个数字还有多个符号。除我之外也有好几人已经把40当成日常主力键盘了。

下面正文开始，这把键盘主要进行了三次较大的折腾，所以分三次来说。

[ Part 1.初次组装 ]

这把40键盘，我使用的套件是Golbat 40%，淘宝搜索此关键字即可找到，属于不定期开团团购。

Golbat 40%_淘宝搜索s.taobao.com

先是到手图，我组前没拍照，所以借用一张来自b叔：bromfieldyuan 的图。我的同这个一样，上下黑色金属，中间磨砂亚克力。我选择黑色的原因是螺丝只有黑色和银色，黑色外壳正面的6颗螺丝就不会那么显眼。▼

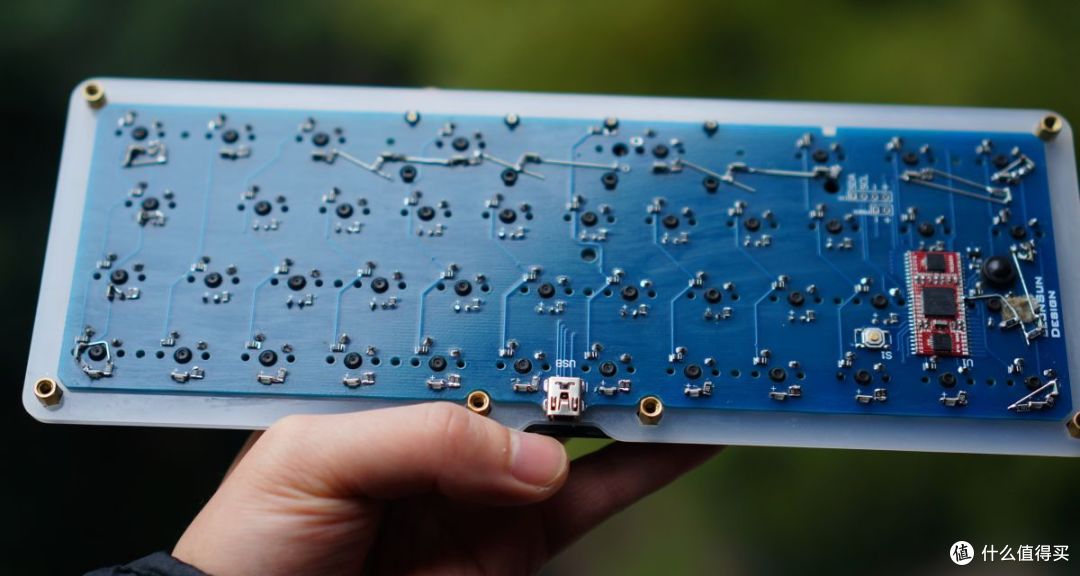

焊接组装这些，只是基础活了，就不一一展示。我用的全是Cherry青轴，所有轴灯改了热插拔。▼

焊好后再插上键帽，就可以了。一套标准的104键帽不够，还需要一个1.75的shift，我这里用另一把键盘的CapsLock代替。空格键因为使用的是Shift键键帽，如果正装虽然好看，但是大拇指敲起来很磕手，所以反装的。▼

当然最完美适配这种40小键盘的键帽还是dsa球帽。因为我用的oem高度的键帽，除了ESC键外，主要就是最左边一列第二个键梯度不同，以及第三个（左shift键）因为我使用的是CapsLock的键帽梯度也不同。但高度差别不大，所以实际使用时没什么影响。▼

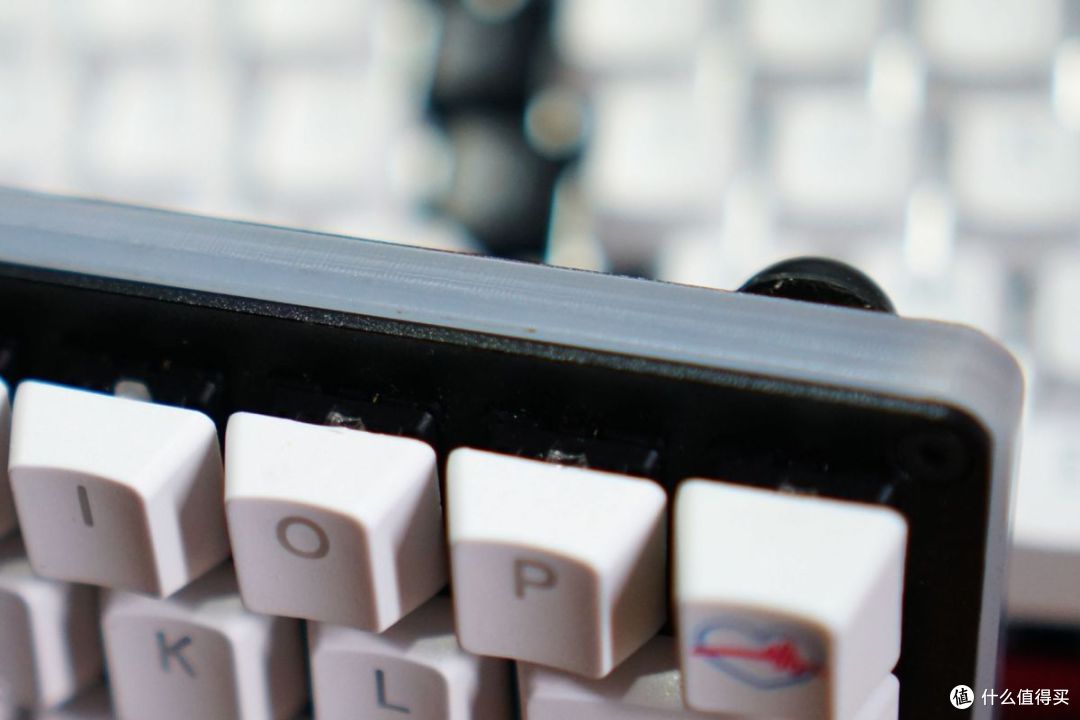

亚克力一共有两层，一层在定位板与pcb之间，一层在底板与pcb之间。细看，它们之间连接处不够平整不说外，表面其实也有一些细小的切割后留下的痕迹。▼

所以，磨吧。砂纸，一粗一细就好，粗的我用的160，细的800，先拿粗的把亚克力上面的痕迹全部给磨平掉，再拿800的给磨得较光滑，800算不上特别细，但本身就要磨砂效果。下面就是边框打磨后的图。▼

第一次折腾就到此为止。

然后上一张我所使用这个键盘时的键位图。其中Fn1是单按是空格，和其他键组合是就是第1层，也就是中间那个布局。Fn2则是第2层，最下方那个布局。Fn11单按是方向上，和其他键组合是右shift。Fn21、22、23这三个是控制灯的。一共三层布局，打字什么的很顺手了，这些都是可以自定义的，我是按照我的习惯在设置，所以几乎是不需要额外记忆的，自然而然就知道哪个键应该怎么按。▼

[ Part 2.键盘加底灯]

既然有了亚克力中框，那怎能不再多一点光污染呢。灯这个东西，喜欢的话关掉就是了，所以我还是比较趋向于如果能装就都给装上。

底灯的话，要效果还是加RGB灯带这东西会比较好，就像下面这个我另外组的一个键盘的效果图。▼

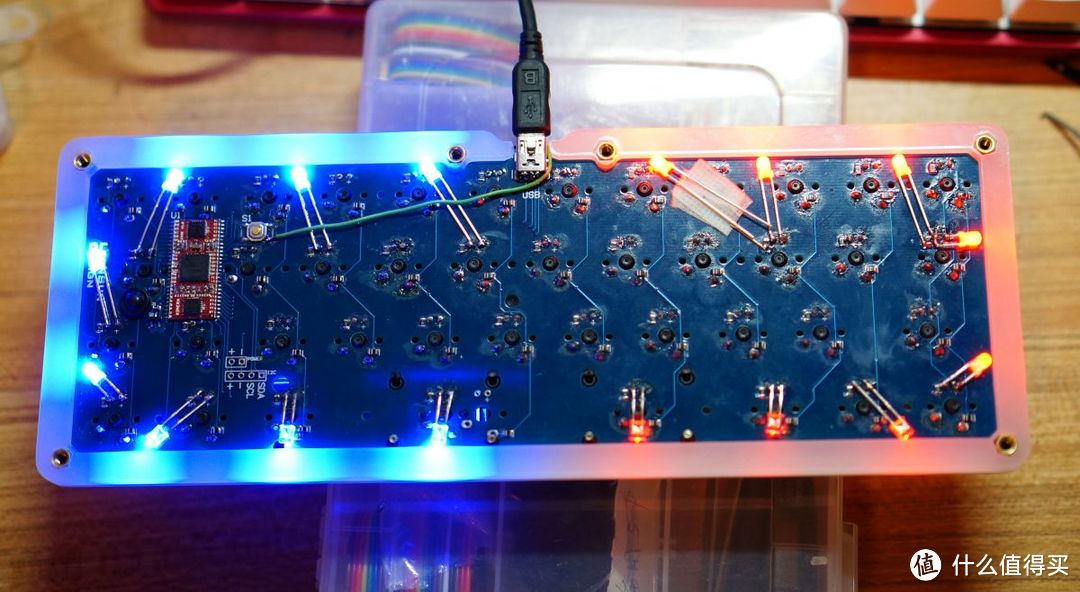

然而，这个40并不能这么加，40的pcb到底壳之间只有约3mm的空间，加上原来pcb上的元件、灯脚、轴脚等还要占一部分，剩余的空间根本不足以放下灯带以及灯带的控制器。所以放弃加灯带，而是直接从pcb上焊接LED灯。▼

首先双灯并联在同一个灯位上时，这两个并联的灯会比其他只装了一个灯的略暗一点，这是初中物理知识了，两个并联后电阻减小了，分到的电压自然也小了。

蓝灯并联后亮度减少的不是很明显，但是红灯就比较明显了，一开始红灯上面三个灯我也是蓝灯这样并联的，最下面一排几个键还好，即使亮度低一点感受并不明显，但是ASD这三个字母亮度降低后区别还是挺明显的（图中使用的第二级亮度，共三级）。▼

所以最终换成了本楼第一张图连红灯的方式，拿一个红灯并联在灯位的电阻上。虽然也不是最完美的结果，S会稍亮一点，但肉眼看时，区别已经非常非常小了。高手就别吐槽这部分了，因为手上没有灯阻可用。▼

其实灯这部分我在后面又重新买了材料折腾了一次，但毕竟这个Part 2的内容也是我组这把键盘过程中的一部分，所以也都记录下来并分享一下。

另外，这个Golbat 40%键盘使用的主控是Kimera Core，Kimera Core是支持控制三个状态灯。所以把右边回车键的灯阻断开，然后重新从主控上飞线一根，默认为numlock灯。▼

然后在固件里，将capslock灯（LED2）设置为层1的指示灯，numlock灯（LED1）设置为层2指示灯。▼

实际的使用效果用个简单的视频看看就明白了，当按下对应的Fn键切换到1或2层时，对应的指示灯会亮起。可能有人会觉得那CapsLock灯没了怎么办，我几乎不用CapsLock键的，切换大小写字母输入我都是用Shift来输。▼

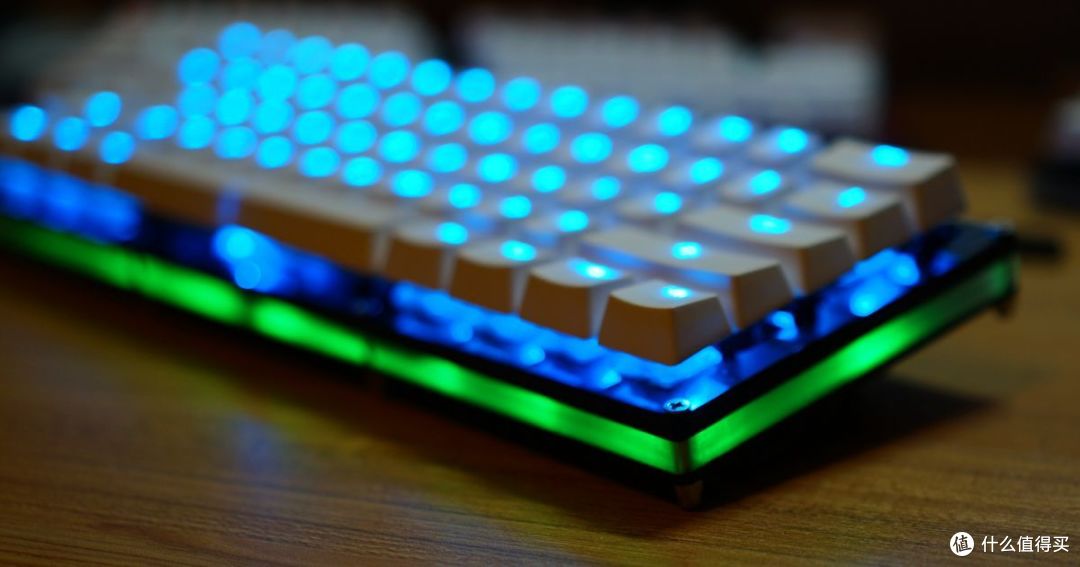

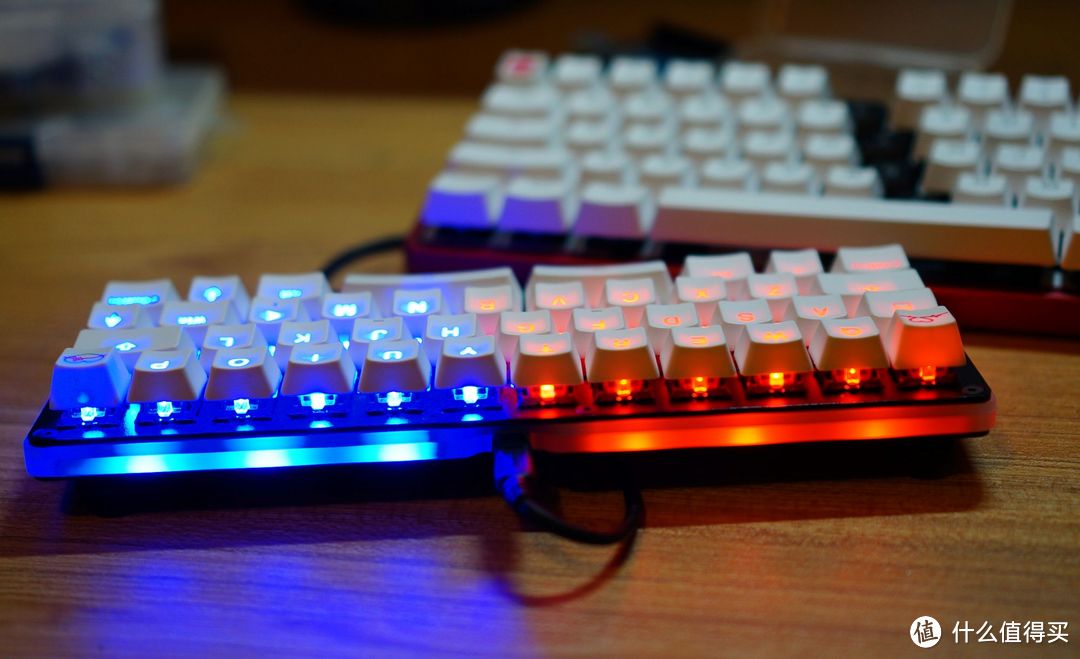

这第2次的底灯折腾，最终的效果图如下：▼

[ Part 3. 改进底灯及最后完善 ]

前面的图其实也可以看得出来，边框的透光不够均匀，再加上并联灯亮度也稍有一点差，自己还不够满意，于是继续第三波折腾。买了点150欧和300欧的电阻，还有贴片LED灯。

第一次焊1206贴片灯，不过多几次就熟练了，先上锡灯的一边，然后焊上固定住，再去焊另一边。同时我发现电阻尺寸买得有所不对，我买的1206的，稍大了。但又不是不能用。让它歪一点直接接到灯脚上，照样用。原来的灯阻也不浪费，并联一下阻值就减半了。▼

最后全部接好测试好，对于40的折腾也该收工了，板子拿洗板水洗洗的话，就会看上去干净很多的。还有一些没法在原来的灯位上直接并联的灯，比如空格那里，灯不够密，侧面的灯也要多加两个效果更好，所以飞线然后单独再加300欧灯阻。▼

所有的灯都是立着焊接的，发光是朝向边框。看下面这个透光效果，就均匀多了。完全就是体力活，我是手残党，这一堆的贴片电阻和贴片灯焊下来，一边焊一边测试，4个多小时就过去了。▼

即使是最后一次完善，那么键帽也搞一下了。ikbc这套字透光键帽，从Part 2要可以看出，透光的时候，除了字透以外，字体周围也跟着呈现半透了，不完美。所以，拿油墨笔把键帽涂了一下。40多个挨个涂，又是体力活。▼

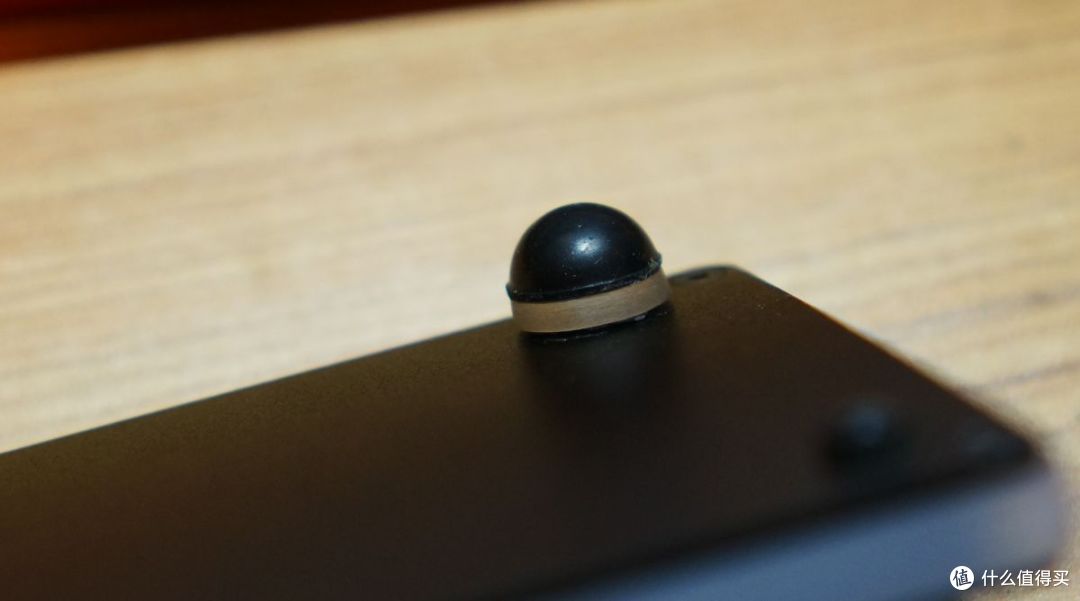

还有垫脚，本身键盘的倾斜角度我觉得还不够。所以给增加了5mm，单独去某宝买个新脚垫太浪费钱了，能自己动手就自己干吧，找来亚克力，比着原来的脚垫画个圆的，然后用角磨机磨。▼

然后用3M的无痕双面胶贴在底壳背面。这个亚克力边缘只是用砂纸粗磨了一下，毕竟它是在底部日常几乎看不到。▼

最终效果如下：▼

[ Part 4.总结 ]

这把40的组装，可以说花掉了我非常多的精力，但我觉得这些精力都是值得的，一步步的看着手上的键盘变成自己想要的样子，想要的功能，这也是一件很有成就感的事。这把键盘我日常使用的时候，吸睛指数是爆表的，无比小巧，而且即使只有42个键，我日常使用是完全没有任何问题的，我是从60%键盘再过渡到40%的，也就几天就习惯了。这个40小键盘因为够小巧，也十分方便携带。

但是，我身边除了我能正常用它，其他人都表示没法用的，顶多就按着玩玩感受下青轴的手感。

[ 其他 ]

同上次一样，我也来个What's more？

下次晒单的键盘预计会是下图这把（当然也可能是其他的，手上还有无线40%小键盘），一把比较少见版本的Cherry G80-1800HAU，这把就是传说中的洋垃圾了。同时下次晒单会介绍这把键盘修复及折腾过程，可以给想用老接口键盘以及折腾洋垃圾的一些参考。同样给出它的价格，总共花费约200元。▼

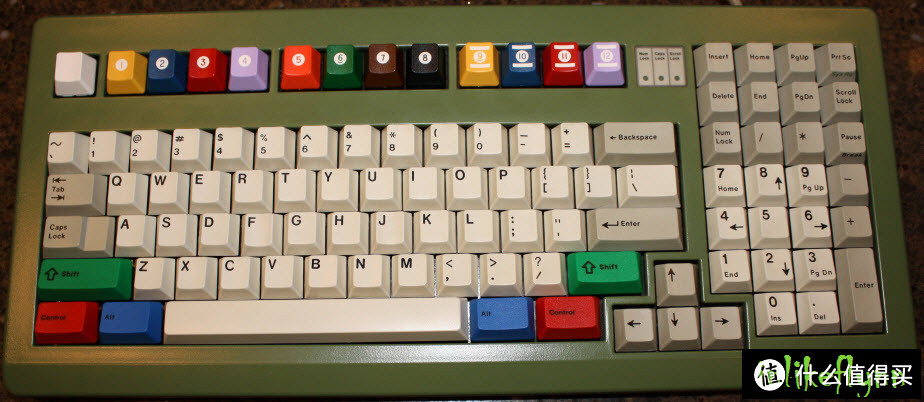

这把键盘我在网上只找到两个人发过，一个是卖它的，还有一个是晒，附上一下他们的图，他们的成色更佳。▼

这把键盘实际为Cherry为Sailor Radio Co. Brand定义的，是用于下面这套设备的。▼
