明基 W1070 投影机拆机更换风扇分享

2016-02-29 23:21:24 105点赞 527收藏 119评论

本帖的拆机,对于稍微有点动手能力的人而言,其实很简单,因楼主在什么值得买上好像没看到类似拆投影机换风扇的晒单,所以贴出来简单分享,如有错误之处请见谅,喷子请绕道。

1、前言

楼主用的投影机是明基W1070,2014年9月份在美亚海淘,海购丰运转运到香港自提,背回深圳再带回家的,当中经历了一些漫长的等待和一些曲折,具体见此处晒单 :

明基 W1070 投影机拆机更换风扇分享海淘BenQ 明基 W1070 全高清 3D投影机,顺便说说曲折的转运经历如题,第一次海淘,没有想到因转运公司的问题,经历漫长的等待和无数次联系沟通最终才收(拿)到海淘商品。说明:第一次在张大妈上面晒单,...9662149 wuhbzc

既然买了投影机当然要想组建家庭影院了,但当时还是一个彻底的小白,一路都是自己慢慢摸索,看SMZDM上各值友的经验贴、晒单贴,在QQ群里学习,了解清楚了选购&安装注意事项,结合自己的预算,在大约半年时间内陆续购买了各器材,投影机+5.1声道DTS功放套装+133寸幕布+视频线+1186播放器+5T移动硬盘+投影机支架+2副3D眼镜总花费不到9000元(除了播放器和3D眼镜是9成新的2手,其他均全新)具体配置就不贴了,太低端,也怕被喷死,当初也就没晒单。

在2015年6月随着家里装修完成,全套设备也安装好了。事后证明对当初选购的各个器材长宽、尺寸、规格、类型等还算符合安装要求。可惜因人为、某些无可奈何的原因,安装还是出了问题:幕布离背景墙太近,幕布降下来差一点干涉到电视;环绕离地面距离达2米(可简单改动往下挪,但懒得动了),所以留下了一些本可避免的遗憾。

2、问题

很多人在选购投影机时会担心风扇噪音问题,楼主当初并未特别关注,在购买了此款投影机体验时,发现离投影机比较近(不到50CM)时,风扇噪音确实有些大,但还没到影响使用的地步。

2016年春节期间,家里突然反应,投影机声音不正常。打开投影机一听,果然噪音特别大,像拖拉机。由于投影机刚好挂在沙发正上方,噪音已严重影响观影了。噪音的位置在投影机右后方,那里刚好有一个风扇,怀疑是风扇有灰尘。用软毛刷刷了外壳进出风口灰尘,问题依旧,所以决定拆机,排查原因。

明基 W1070 投影机拆机更换风扇分享

3、取机

取下投影机很简单,架上人字梯,登上去,拔掉电源线、视频线,取掉支架上3个螺丝就可以。

明基 W1070 投影机拆机更换风扇分享


机器上灰尘很多

明基 W1070 投影机拆机更换风扇分享

面板上的黑色物体--苍蝇屎明基 W1070 投影机拆机更换风扇分享

明基 W1070 投影机拆机更换风扇分享

线路。投影机的电源线直接接到电线上,墙上有开关控制投影机和幕布电路的开关。

明基 W1070 投影机拆机更换风扇分享

HDMI线

明基 W1070 投影机拆机更换风扇分享顺利取下来了。

明基 W1070 投影机拆机更换风扇分享

看到这里,可能有人发现吐槽:支架很LOW;HDMI线只布了一根,却又布一根AV线,奇葩!我只想说,支架用起来很好,就是颜值低了点。布AV线,楼主有自己的考虑。

4、拆机

第一次拆投影机,网上也没看到有拆机图,所有只有自己摸索。根据当时拆机总结,其实很简单,手里有梅花(十字口)螺丝刀、平口(一字型)螺丝刀即可。

1)、取底部螺丝(十字口,5个)。

底部有5个螺丝孔,边角4个加支架那1个,都是十字口的,用梅花口螺丝刀都拆了。当初以为拆了这些螺丝,底壳能取下来,后来证实此想法很天真。

明基 W1070 投影机拆机更换风扇分享

2)取侧面螺丝(一字型,1个)。

明基 W1070 投影机拆机更换风扇分享

正面侧边右上角位置,有一个一字口螺丝,一时没找到螺丝刀,直接用了这个工具,取下了。可以看到里面有一块透明塑料块,上面有一些灰尘和一只苍蝇明基 W1070 投影机拆机更换风扇分享

明基 W1070 投影机拆机更换风扇分享

这里应该是灯泡位置吧,上面印的时间是2014年5月的。

明基 W1070 投影机拆机更换风扇分享

3)、拆右上角小盖板内螺丝(十字口,1个)。

取掉右上角这一小块塑料板后,这里还有一个十字口螺丝,取掉即可。

图片忘记拍了。

4)、拆顶部盖板

取顶部整块盖子的时候,发现它是卡扣的,最后有一个位置的卡扣不太好取。不敢用太大力气掰,怕断了,好在顺利取下了。下图就是只拆开了一边,掰开看里面的情况。

明基 W1070 投影机拆机更换风扇分享

可以看到,这一块盖板上有螺丝孔,也就是底部的部分螺丝要接到顶部的这个盖板上,所以先取底部螺丝是对的。

明基 W1070 投影机拆机更换风扇分享

终于露出里面真面目,箭头是三个风扇的位置。

明基 W1070 投影机拆机更换风扇分享

机身前、左、右的挡板都是卡扣式的,都可以取下来。风扇接口都是下面这样的。

明基 W1070 投影机拆机更换风扇分享

5)、取风扇

机身内部,共3个风扇,2小1大.

机身前面那个大的风扇

明基 W1070 投影机拆机更换风扇分享

根据风扇的方向箭头标示发现,左侧是小的进风风扇,前面是大出风风扇,右下角是小出风风扇。根据噪音位置确定是右下角小出风风扇噪音大。

风扇上电源线都是插孔式连接到主板上,一拔即可。没有问题的那2个风扇,很好取下,唯独有问题那个风扇,不好取下来,有个塑料块挡住,要用手掰下。

明基 W1070 投影机拆机更换风扇分享

小风扇

明基 W1070 投影机拆机更换风扇分享

侧面

明基 W1070 投影机拆机更换风扇分享

2个小风扇

明基 W1070 投影机拆机更换风扇分享

5、定位原因:

取掉3个风扇,发现没多少灰尘,用软毛刷子刷了下,又重新装上,没盖盖子,通电接到电脑,用遥控器,居然开不了机。只得装上盖子才能开机,但噪音依旧,无任何好转,如此一来确定是风扇本身有问题。

又一番折腾重新拆了。虽然对风扇不懂,但感觉它可能是不能上润滑油之类的,应该是温控的,撕开转轴处黑色膜,看到里面有电路芯片,看来只有换风扇了。

明基 W1070 投影机拆机更换风扇分享

6、解决问题

换风扇就只能买个新的来替换这个有问题的。先搜了下标签上的ADDA,原来是台湾三大风扇品牌之一,ADDA协禧电机,比较知名就好解决。

此时想到的是万能的淘宝,按照风扇上的疑似型号AD0612HX-H93居然搜到一家(且只有一家),10元包邮,看商品图片外观型号都一样,电话联系卖家确认可用且当天可发货,想尽快解决问题,就补了20元邮费发顺丰八百里加急明基 W1070 投影机拆机更换风扇分享 ,当晚发货。

附淘宝链接:

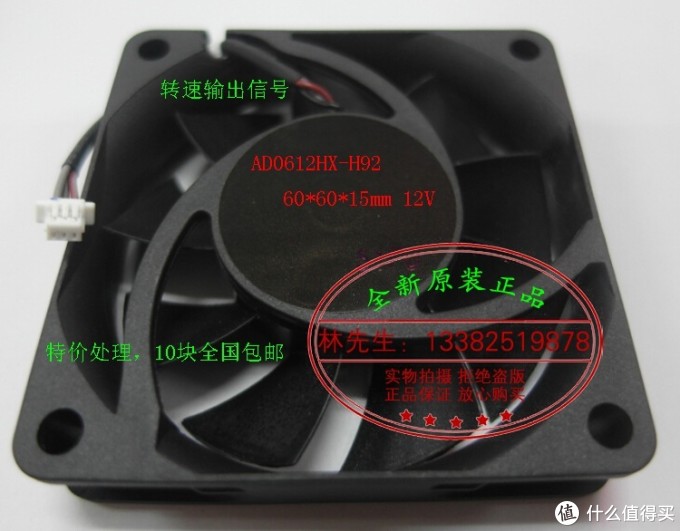

明基 W1070 投影机拆机更换风扇分享AD0612HX-H93 全新原装台湾协喜ADDA 6015 DC12V 投影仪散热风扇¥10淘宝精选

静候新风扇的到来。

明基 W1070 投影机拆机更换风扇分享

N线城市的乡镇,没体验到大城市的当天发,第2天上午或下午送达的速度明基 W1070 投影机拆机更换风扇分享 ,第3天早晨收到了明基 W1070 投影机拆机更换风扇分享

明基 W1070 投影机拆机更换风扇分享

收到风扇发现外观基本一样,但有小区别,标签图标印刷不太一样,电源线上无丝印。

下图中,上面的原装的。

明基 W1070 投影机拆机更换风扇分享

下图左边是原装的。

明基 W1070 投影机拆机更换风扇分享

没想太多,直接换上新风扇,盖上盖子开机,声音果然小了很多。

明基 W1070 投影机拆机更换风扇分享

确认没问题后上螺丝,重新挂上。

调整位置

明基 W1070 投影机拆机更换风扇分享

电脑接功放

明基 W1070 投影机拆机更换风扇分享

一堆遥控器明基 W1070 投影机拆机更换风扇分享 。有人可能会说,用那个什么罗技遥控器?买不起!明基 W1070 投影机拆机更换风扇分享

明基 W1070 投影机拆机更换风扇分享

播放器放老片子。

明基 W1070 投影机拆机更换风扇分享

搞定!明基 W1070 投影机拆机更换风扇分享

在沙发上观影,感觉没什么噪音了,使用一周感觉良好。

7、总结

投影机装修后开始使用到本次风扇出问题,大概9个月时间,具体使用小时数,忘了查看投影机菜单里灯泡使用时间的统计,但猜测应该不到150小时。另外,灯泡选择的是节能模式,风扇模式也是关机后还转一段时间才关(具体叫什么模式忘了)这么快出问题,出乎我意料明基 W1070 投影机拆机更换风扇分享 明基 W1070 投影机拆机更换风扇分享 明基 W1070 投影机拆机更换风扇分享

可能有人会取笑明基 W1070 投影机拆机更换风扇分享 ,让你贪便宜海淘数码电子产品,出了问题,这么麻烦,还得自己修或者花钱去维修明基 W1070 投影机拆机更换风扇分享 。我只想说,既然你选择了海淘,就应该做好这方面的心理准备(全球联保的产品就不谈了),了解清楚其中的利弊和潜在的风险。出了问题,又不能免费保修的话,怨天尤人或后悔海淘,解决不了问题。

好在拆投影机,也不是什么难活,出问题的是风扇,轻松顺利的解决了。希望这个风扇寿命能更长一些吧。

最后用一张除夕夜用投影机看春晚直播(其实也没怎么看)拍的照片结尾。

明基 W1070 投影机拆机更换风扇分享

另外,对家庭影院不太了解,想组建家庭影院的新朋友,强烈推荐看看如下几篇入门文章,欢迎入坑明基 W1070 投影机拆机更换风扇分享 明基 W1070 投影机拆机更换风扇分享 明基 W1070 投影机拆机更换风扇分享

明基 W1070 投影机拆机更换风扇分享如何组建低预算的家庭影院 — 不发烧只为看电影目录0写在前面的话1什么是家庭影院1.1分析1.2我的家庭影院2在哪儿组建家庭影院?2.1分析2.2我的家庭影院3多大的房间或者什么结构的房间适合建家庭...121061919682 手机狂6630明基 W1070 投影机拆机更换风扇分享家庭影院养成计划 篇一:幕布的选择及相关参数计算  写在前面的话:  去年年底新房刚装修好,于是趁着日元贬值的有利条件,从日亚败了一台EPSONTW5200再降2000日元:再降2000日元:EPSON爱普生EH-TW...32011625820 last532明基 W1070 投影机拆机更换风扇分享家庭影院养成计划 篇二:投影机的安装参数计算及DIY通用型超稳定投影挂...1背景介绍在前文家庭影院养成计划篇一:幕布的选择及相关参数计算中,介绍了幕布的选择,尺寸的确定及相关参数的计算,因为投影机和挂架的安...2336512941 last532


明基 W1070 投影机拆机更换风扇分享家庭影院养成计划 篇三:投影机的技术介绍及选择大家好,我是来填坑的上一篇经验写了很久了,作为拖延症晚期患者,实在是太懒了……这次介绍一下主流投影机的技术介绍与选择1主流技术3LCDVSDLP...1053202194 last532明基 W1070 投影机拆机更换风扇分享家庭影院入门,你需要了解的基础知识 篇一:简单五步走,帮你理清家庭...家里有个影院的感觉自然是舒适惬意的,想看什么看什么,不过一旦想自己拥有一个影院,那问题就来了,该如何下手?家庭影院是一个系统,不仅...981381566 影院君


明基 W1070 投影机拆机更换风扇分享家庭影院入门,你需要了解的基础知识 篇二:拒绝小电视,家用投影机知...上一篇文章发布之后,有一些朋友问到了投影机选购的问题,我就先通过这篇文章给大家讲一些投影选购的基础知识概念,在这篇文章中不做具体产...1914135 影院君


全文完。
