COOLERMASTER 酷冷至尊 GX450电源:从一次红星故障事件说说电源的选购和电源的重要性
前言(比较无聊可以略过)
故事的开始其实是一个悲剧 故事是这样的,这天我正像往常一样在艾泽拉斯的大陆上纵情驰骋,就在这时邪恶的邪能法术就侵袭了我的电脑,充满着堕落气味的浓烟从我的电脑中滚滚而出,这时我的感觉是大事不好,接下来我脑补出的画面就是这样的 .
还有这样的!
好吧,我好好说,其实就是因为电脑的电源选择时因为年轻不懂事选择的电源质量不过关,导致电源烧了还差点连累其他硬件而整机烈士墙.
此时心中默默地唱起:
红星闪闪放光芒(预备~起!),波纹不稳炸四方
游戏悍将是红色的星,摧毁爆破我擅长
游戏悍将是明亮的星,摧毁天地我最强!
长夜里,红星闪闪驱黑暗
寒冬里,红星闪闪迎夏来
斗争中,红星闪闪灭敌人
征途上,红星闪闪把路开。
红星闪闪放光芒,波纹不稳炸四方
游戏悍将是红色的星,摧毁爆破我擅长
游戏悍将是明亮的星,摧毁天地我最强!
------------------------------------分-----------------------割--------------------------线----------------------------------------
首先先上红星炸弹启爆后的遗照:
在电源拆开后仍有比较大的焦糊味,我们可以看到在低压滤波部分的一个磁感线圈已经整个烧黑了,这也可以看做是这款电源波纹不稳的一个证据吧 在此次的红星爆炸事件中,我的主板板载声卡以及一个硬盘不幸牺牲,万幸的是我的显卡和CPU幸免于难谢天谢地 。
其实从铭牌上我们可以看到这一款游戏悍将红星500的半模组电源是有80PLUS铜牌认证的,在这里可以先跟值友们说一下90PLUS认证其实只是一个电源电能转换率的单方面认证,它并不能直接体现出电源质量的好坏,只能从一个侧面给我提供参考.换句话说我们可以这么去理解,那就是 有80PLUS认证的电源不一定是好电源,没有80PLUS认证的电源一定不是好电源 (PS:如贼船的某些高端过了80PLUS铂金 但是不标不代表没有 )
看过铭牌后我们再来内部结构,虽然红星炸弹名声在外,但从内部结构来看无论是一级二级的EMI滤波电路、主动式PUC还是 双管正激+单磁放大的拓扑结构都没有很大的偷工减料,我想问题还是在做工质量和品控上不过关。
看完了我们的红星炸弹那么接下来要出场的就是我们今天的主角 酷冷至尊的 GX450 了按照评测的书写要求我们平心静气慢慢说 (我点到使用评测张大妈直接给出了范文要求按照 购买理由 外观展示 和使用感受依次进行 正好我也懒得想格式就按规矩来吧 )
结构上采用SRC+双管正激+主动PFC+同步整流+DC-DC拓扑
购买理由:
说到购买理由,首先就是我的电源炸了,而我又特别想知道自己的其他硬件有没有也跟着一起挂掉所以要选购一款适合的电源,我的配置是 E3 1230 V2 +技嘉H77+GTX960 再加上1个SSD和1个HDD 和若干风扇整机TDP在250W——280W之间 按最大功耗的80%进行计算 我只要选择一款额定功率在350W以上的电源即可。当计算出350W这个额定功率时我脑子里蹦出的第一个电源是它:
台达的这一款NX350电源整体让人还是比较满意的,拥有80PLUS铜牌、使用的是全日系电容、输入电压为100-240V宽幅电压、线材长度方面CPU供电有55cm基本满足中小型机箱走背线的需求.再加上品牌和JD的售后对于很多装机者来说都是不错的选择.而且这款电源在JD搞活动时经常可以以159元左右的价格购入,性价比还是蛮不错的.
但是呢我内心又告诉我,在不久的将来我肯定会不满足于GTX960的性能,而如果升级比如GTX1070 (因为我用电脑就是玩玩游戏上上网看看电影并没有太繁重的工作所以CPU短时间内没有升级的需求,而游戏则是越来越吃显卡了 ) 那么整机功耗上升我又要更换电源所以不如索性买的功率更大一点方便升级也给电源留出更多的余量.所以以下几款电源就进入了我的视线:(介于430-450W之间)
这几款电源都是在这个功率上在做工质量品控和品牌方面我个人比较看好的电源,也可以为值友们一个小的参考,其中XFX的TS430我家中的一台电脑在用感觉也不错,而导致我最后选择了酷冷至尊的 GX450这一款电源的主要原因是:
在我电源烧毁的第二天我候选电源名单中的它居然无耻的出现在了SMZDM的推送中 那就正好就是你了~ 当然这款电源也是260这个价位上唯一的SRC+DC-DC拓扑整流方案,全日系电容加上最重要的5年质保成了我选择这一款电源的原因.

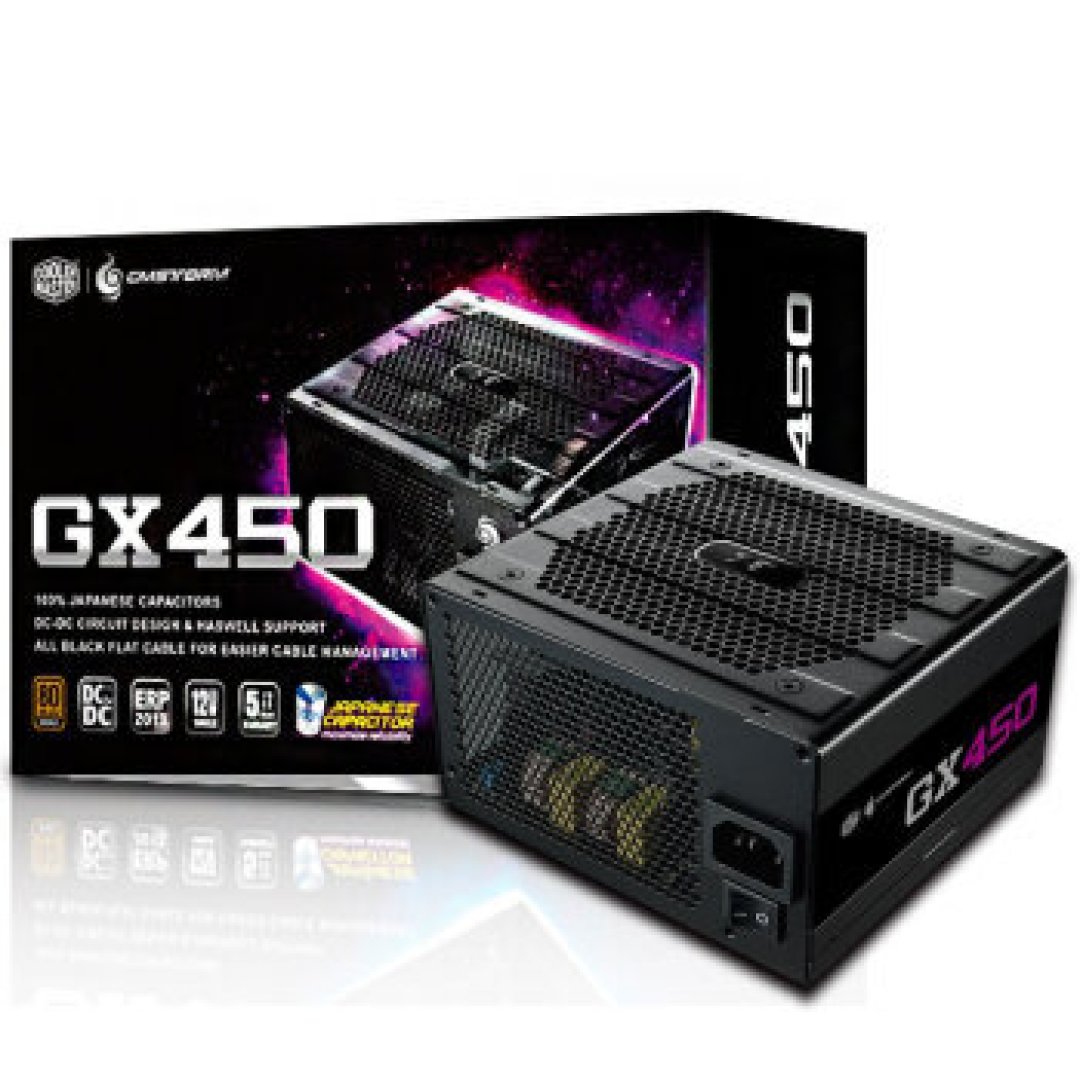

外观展示:
包装比较简洁,导师各个方向上都印有酷冷至尊的LOGO和GX450标识,背面有电源的输出曲线图而侧面则是铭牌的标识。
拆包后发现电源配件十分简单只有电源、说明书、螺丝、干燥剂和电源线,不过电源的汽垫的外包装对于电源的保护很到位,值得其他电源厂家学习
然后!我就看到了这一幕
正如大家看到的,电源的易碎贴断裂了,我之前就在京东的评论中有看到说有断裂的现象,不过在仔细查看电源螺丝接口没有拧过的痕迹,之后分别打了京东的售后客服和酷冷至尊的客服确认登记断裂后就不影响保修才算是放下心来,要不然我这奔着5年质保的目的不就泡汤了么~
电源的24pin主板接口连接处为卡扣设计,也比很多电源的插槽设计更易操作.
而从大小上看,酷冷至尊的GX450要比游戏悍将的老电源整整小了一圈,这也可能是因为非模组设计的原因.
接下来是线材的长度展示,因为我的灵魂走线比较辣眼睛,所以如果会因为凌乱走线感到身体不适的可以跳过 。
机箱为先马坦克中塔机箱,可以看出8pinCPU供电线材不算长只有55cm没办法把背线走的更好看,不过主板和显卡供电线长度都很不错,扁平线的设计也可以让背线空间不足的主机更容易盖上侧盖.
使用感受 :
说到使用感受可能是因为使用时间还短,而且电源本身就是一个使用存在感比较低的电脑配件所以感受并不多,更多的应该是对于硬件在心理上更安心吧,毕竟之前机箱里一直装着一颗红星炸弹呢,一直那么用着也多亏了我这颗大心脏啦 .在我的使用中并没有出现JD评论里的电感啸叫声,而且风扇的声音也非常小静音效果不错,使用到现在也就十多天感觉良好.而且因为我的CPU+显卡 满载也才250W左右并没法测出电源的极限.
当然为了更深入的了解这一款电源我也去尽量补习了一下这款电源的一些相关知识,并在这里展示一下.(部分图片来自于网络)
从拆解的部件中我们可以看到,温控风扇采用的是台湾悦轮的D12BH-12双滚珠风扇,参数为(12厘米,12V,0.3A,2300转41分贝)
结构上采用SRC+主动PFC+同步整流+DC-DC拓扑,但也有评测中说是 双关正激+DC-DC,而这个酷冷至尊所说的SRC与LLC的区别在哪我也说不出个所以然来.不过直流稳流使用DC-DC还是比单磁放大输出的波形更稳。
电源内部是一级和二级EMI滤波滤波电路,之后是主动PFC电路再之后看是双管正激的拓扑结构,再之后是直流整流的DC2DC.而之中的SRC供电是什么我并不是很清楚 .不过整个电源内部做工看上去很工整而且电器元件也比较饱满还是比较让人放心的.
关于电源选购的个人观点和看法:
这里仅是我个人一个电脑爱好者非专业人士的非专业推荐,如有错误之处欢迎指出,我也会认真学习.
个人选购电源我想要从几个方面出发,而在做出各个方面的选择前首先要做的就是确定自己电脑的整机功耗以及未来电脑升级所需要的大概功耗;所以说选购电源前首先要确定自己选购电源的额定功率.这方面我只是大概每个额定功率推荐1到2款电源.
700W及以上:(其实不用说700W以上,我想就算500W以上的电源也没人会听我这个爱好者而非专业人士的推荐吧 )
选购电源考虑第一项 价格:其实不只是电源,市面上大部分商品都是一分钱一分货,而我们在选购电源时尽量保证 电源的价格/额定功率≥0.5元 这基本已经是保证电源品质的最低价格了~当然高端品牌价格甚至于超过2元/瓦.
比如我购入的酷冷至尊G450 平时售价为299之间,活动价为269 那么他的每瓦价格为:269/450——299/450 =0.59——0.664元/瓦
选购电源考虑第二项 保修:如果说电源的好品质让我们能够放心装入电脑,那么电源的好保修则是让我们安心的一个保证,而这也是我选择这一款酷冷至尊GX450电源的原因,300块以内少有的5年质保.而且不少品牌的中端电源都有5年的质保(比如上面我推荐的海韵的G-450 和讯景的XTR550)更有旗舰级电源有更长的质保(如EVGA的650G2 7年质保 美商海盗船的 RM650x 10年质保)这些超长的质保才使我们的机箱和电源成了我们电脑配件中的真正传家宝.
选购电源考虑第三项 品牌:考虑完电源的价格和保修那么接下来我们来考虑品牌,从品牌直接入手我们可能看了就会头晕,那么我们不妨把品牌直接按产地来分,那么就分为了大陆产电源、台产电源以及欧美厂商电源. 大陆的话我们熟知的品牌有:长城 航嘉等 台产电源有:海韵 台达 安钛克等(讯景 酷冷至尊等一些不错的电源品牌多为代工贴牌并非自主研发和制造) 外国品牌: EVGA 美商海盗船 其实无论是自己有厂制造还是交给代工商制造,只要电源的用料和品控做的好就是一款好的电源,刚刚我打出的品牌名也是我相对认可的品牌,当然其中也不缺乏坑的产品,我们可以通过其他注意事项进行区分筛选.
选购电源考虑第四项 铭牌:这里我以我已经爆炸的游戏悍将红星R500M和刚入手的酷冷至尊GX450 进行对比.其实从铭牌上我们可以看到的信息还是不少的.比如说输入的电压范围我们可以了解电源是否为宽幅输入,还有对于独显用户来说比较重要的12V输出是单路还是双路等方面.我们也可以从铭牌上看到电源是否通过了80Plus的认证.
从图中我们可以看到,在酷冷至尊的右侧和游戏悍将电源的左下角显示这两款电源都通过了80Plus的铜牌认证,而我用红色边框标示的部分为电源的可输入电压范围,两款电源也都是100-240V 的宽幅输入电压,(这里我要着重说一下因为很多电源以宽幅电压输入为幌子作为卖点,但其实输入电压的范围并不是很广.)另外黄色框框内是电源的12V电路输出,这里两款电源就有了区别,上图中酷冷至尊GX450的12V输出为单路34A最大输出功率为408W,而下图的游戏悍将R500M则是双路12V输出,分别是24A和20A而最大输出功率虽然有456W,但其实每一路的最大输出功率只有220W左右,在这时如果你使用的显卡只使用了1路12V输出而最大功率大于220W时电源就存在了很大的Boom风险.虽然12V单路和双路输入如果正确的使用并不会有很大的区别,不过如果只是想简单的使用电源,单路12V输出无疑是最好的选择. 下面我们给出的是京东的一款销冠电源,这一款电源不但输入电压只有200-240V的窄幅输入而且也是双路12V供电,大家在选购时要注意,而且这一款电源的质保只有2年虽然2年内是只换不修但是我想换回的良品多也是维修过的电源.
这款电源的型号是Antce VP450P VP系列是安泰克进军大陆市场时的敲门砖,当时已绝不虚标的名头也确实给国内的电源市场带来了不小的变化.所以我对这个品牌有着不错的印象.但是VP系列真的不推荐大家购买,更高端的NEO EAG 都是不错的选择.
选购电源考虑第五项 内部电路结构:其实这一项我也只能简单的说一下,因为我也不是很懂只是在网上看了一些相关的大概知识,大家在购买任何品牌的电源时不妨在网上搜索一下自己选购电源的品牌和型号查看是否有相应的拆解评测,从拆解图中我们可以大致的看出一些端倪.一款合格的电源我总结至少大概要满足以下几点:拥有完整的一级二级EMI滤波电路.主动式PFC.双管正激/单管正激(或LLC)的拓扑结构以及双磁放大/单磁放大(或DC-DC)的直流稳压输出结构.只有这些全部满足才能算是一个合格的电源,有些电源为了节省成本甚至于会去掉EMI滤波电路,这样在后期的直流输出中很有可能就是使输出的波纹不稳烧毁硬件.
这方面的知识我们SMZDM中也有大神讲到过,我的一些观点也是受此影响,之后也摘录了部分我个人人为比较简单易懂的部分进行表述:
下面两张图大概讲述电源中各个电器元件的大概名称作用以及电源的工作原理流程,分别来自本站另一大神的电源贴和一个电源科普网站.
实话是说我看的也云里雾里的 ,不过总结下来有以下几点可以供给大家参考.
首先电源有一级二级EMI滤波电路的>只有一级或者直接没有EMI滤波电路的电源.
其次,电源全部使用日系电容的>只使用部分日系电容的电源>全部使用台系电容的电源>全部使用国产电容的电源.
再然后拓扑结构: LLC>双管正激>单管正激
直流稳压输出结构 : DC-DC结构>双磁放大>单磁放大
其实LLC+DC-DC结构也是低成本下最能提高电源转换率的结构,方便电源取得更好的80Plus认证.而从一些资料中我看到了有双管正激在耐用程度方面由于LLC结构的理论,我无法证实也只在这里告诉大家.
至此我个人的红星炸弹爆炸事件导致的个人电脑电源选购方面的故事就全部讲完了,感谢大家的支持~在这里给大家拜个年 ~祝大家在新的一年里身体健康,事事顺心.那么我们下次再见
PS:如果大家能够不吝打赏那小弟真的是为我死去的声卡和硬盘表示十分的感谢!
