金戈铁马，所向披靡，扬我威名，舍我其谁------铁威马F2-220评测

关于铁威马：

TerraMaster铁威马是一个专业的国际存储品牌，专注于为全球用户提供专业的私有云存储设备，包括高效能、安全可靠、多功能以及环保的NAS网络云储存服务器和DAS直连式存储装置。铁威马以卓越的硬件设计配合软件技术作为核心竞争力， 以期能更精准的为市场提供卓越、可靠性，性价比高的产品。我们的目标是提供安全和易用的私有云数据存储解决方案，以及完善的客户服务来满足中小型企业、办公室、家庭及个人工作室等数据云存储需求。 Terra Master在全球有超过40个国家和地区进行销售，在全球的公司和企业、教育和医疗单位，以及家庭媒体娱乐等大数据存储市场都拥有较高的市场份额和良好的声誉。

品牌内涵：

Terra：是一个计量单位；1 Terra = 1000 Giga ＝ 1000 000 M（兆）；Terra的缩写为T，这个计量单位在数据存储中广泛使用。如，1000GB 的硬盘容量通常表示为 1TB。

Master：在英文里有“大师”的意思。

Terra Master的字面意思是：海量存储大师。

Terra Master铁威马的产品在中国市场是主要面对广大数据存储用户群，如政府、银行、保险、学校、中小企业及家庭用户等。 毫无疑问，Terra Master铁威马在中国市场的推出将带给中国的广大用户高品质和非凡的用户体验。Terra Master 铁威马的目标是将Terra Master打造成为国际高端存储的第一品牌。

F2-220产品参数：

处理器

Intel 双核 2.4GHz

内存 DDR 2GB

Flash sandisk8GB

存储设备

磁盘槽数量 2

兼容磁盘类型 2.5/3.5寸 SATA硬盘

最大支持储存容量 16 TB (8 TB HDD * 2)

外接端口

USB 2.0 端口 1

USB 3.0 端口 1

RJ45以太网端口 1（1000/100/10Mbps）

电源接口 1（12V/4A）

文件系统

内部磁盘 EXT4

外接磁盘 EXT4、EXT3、FAT、NTFS、HFS+

读写速度(最大） 读：105MB/s，写：100MB/s

外观

机器尺寸 227(H) x 119(W) x 133(D) mm

外壳材质 一体成型全铝机身

重量 净重: 1.45 Kg；毛重: 2.35Kg

其他项目

风扇 智能温控风扇

外接无线网卡 支持

噪音值* 19.8dB(A)

电源自动恢复 √

定时开/关机 √

电源供应器 / 变压器 48W

AC 输入电压 100V 至 240V AC

电流频率 50/60 HZ, 单频

电源消耗功率 工作模式：25.6W 休眠模式：9.8W (安装2个1TB的硬盘)

环境温度

工作温/湿度 0°C 至 40°C / 5% 至 95% RH

存储温/湿度 -20°C 至 60°C / 5% 至 95% RH

安全认证 CCC、CE、FCC、UL

保修 2 年

存储空间管理

支持 RAID 磁盘阵列类型 JBOD、RAID 0、RAID 1

支持的操作系统 Windows、Mac、Linux、Android、iOS

支持的浏览器 Chrome8；Firefox；Internet Explorer : 7, 8, 9；Safari (MAC) : 4, 5

支持的移动设备 iOS, Android.

支持的语言 简体/繁体中文、英文、德文、法文、意大利文、西班牙文、捷克文、日文、匈牙利文

环保与包装

环保 符合 RoHS 标准

铁威马（TerraMaster）F2-220 intel双核2.4G 2G内存 双盘NAS千兆网络存储 私有云存储服务器1499元京东去购买

前言：

在移动互联网高度发达的今天。人人都是主播，人人都有自媒体，人人都在随时随地的获取消息和发布消息，每个人都成为了组成互联网大数据不可分割的部分。云计算，随时随地的存贮和同步文档数据，个人行为和偏好检测，高清多媒体播放（3D，蓝光，4K，8K，VR，甚至是全息）。在生活品质和享受越来越挑剔的同时，数据量呈现爆炸式的增长，带宽和存贮的需求呈现无底洞增长趋势。

在带来方便快捷和高品质享受的同时，私人数据安全和自由管理、分享的权利与国家政策行政能力的限制成为了矛盾体。一方面高科技的发展给技术和知识的普及和生活品质的提升带来了极大的好处。在人们渐渐习惯当下的时候，版权费提上了日程，高品质音乐收费，影视版权收费。盗版和色情内容的肆掠，公用网盘被叫停，数据无保障，没有任何的主动权限。

在真假宽带的争论和宽带费下降的同时，家庭带宽的频宽越来越高，千兆级网络设备的普及。打造家庭私有云和媒体中心成为了可能。 以NAS存贮为依托，以智能电视和移动设备为主要客户端，以路由器为中心，以高带宽internet连接为媒介，组建家庭多媒体中心成为了流行趋势。求人不如求己，你给鱼，不如我能渔。

从大学时代拥有了自己的PC（128RAM+40G HDD+1G CPU当时的主流配置），到后来PC更新换代越来越快，特别是存贮这块（大容量高速硬盘，大容量高速内存），再到后来陆续添加了智能电视，智能路由器，高带宽的宽带连接，移动设备，家庭多媒体中心已经雏形初具。由于工作之便，接触了IBM的DS系列存贮和日立的HDS盘柜（SAN），QNAP和群晖NAS，以及早期的DAS产品。对其中的NAS非常有好感，从接触NAS的第一天起就希望有一天可以拥有“她”。今天终于迎来了千兆智能路由器+铁威马F2-220 NAS，我多年的以NAS为中心组件家庭多媒体中心的梦想终于可以实现了。

开箱：

深蓝色包装盒，看着就稳重，安静的感觉。正面大大的TERRA MASTER品牌LOGO，一句Reliable Data Storage--可靠的数据存贮，可谓是一针见血。侧面是铁威马中国官方网址，以及具体产品-F2-220的主要参数和SN号，还有厂家的一些主要信息。顶部手提拉环设计，方便产品的携带。

打开包装盒，内部是一个存放所有配件、附件的黄色牛皮纸包装盒和泡棉保护着的F2-220。主体采用银色掉，亮眼，耐看，耐脏。东西拿到手里非常有质感，小而精致就是这个意思。

采用长方体总体造型，转角处采用圆滑处理。不伤手中段采用铝合金材质，两头采用ABS塑料，质感和喷漆基本做到了一致，工艺超赞。正面两个硬盘安装槽位，以及指示灯和电源开关。背部一个9CM*9CM的智能温控风扇，一个USB2.0和一个USB3.0接口，一个RJ45千兆网口，DC 5.5MM直流供电口，一张防伪标签。

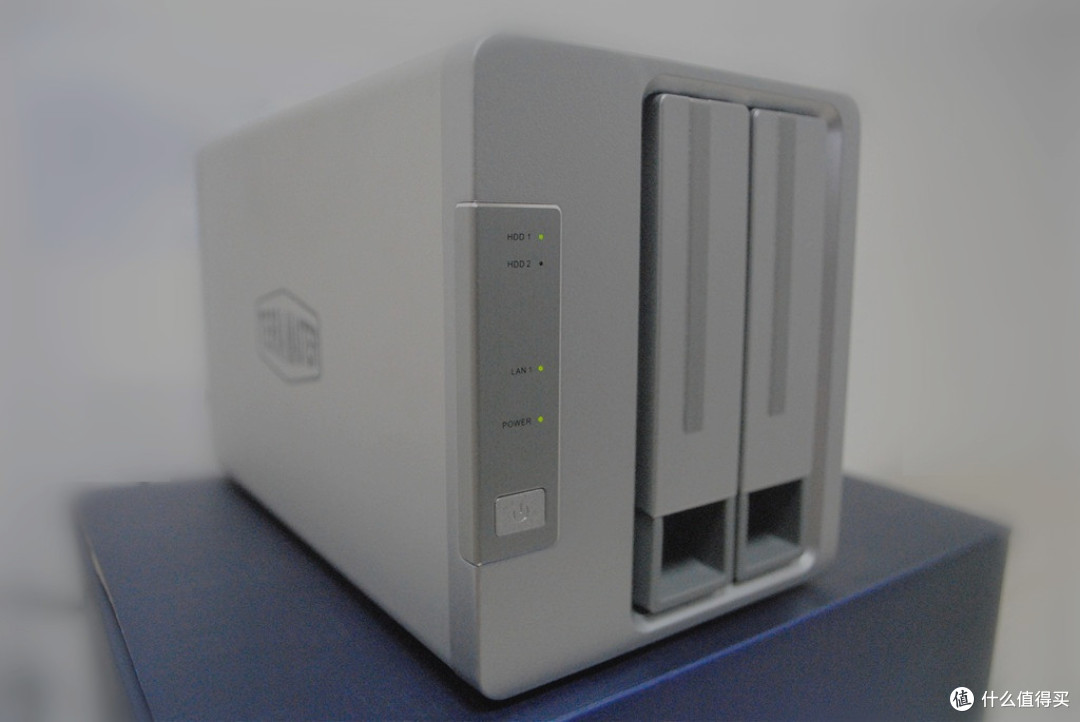

F2-220产品展示，无论从那个角度看都很赏心悦目，无论你那个角度摆放都很合适。银色的塑料喷漆把金属质感表现的淋漓尽致，如果不触摸和拆解你不一定分的清楚那里是金属哪里是塑料。黑色的铁威马英文LOGO和指示灯标示搭配银色箱体，色调和谐不突兀。

底部三排密集的散热风道口数量多大22个，配合四个防滑橡胶垫以及后边的智能温控风扇，形成畅通的散热对流风道，保证硬盘和内部板卡的良好散热。

配件全家福：包含一条CAT6的网线，保证千兆网络的良好传速率。产品保修卡一份，有限保修条款一份，申明与使用注意事项一份，快速安装指南一份，3.5英寸和2.5英寸硬盘安装螺丝各一包，安装螺丝刀一把，外置分段式AC转DC供电电源一个（尽可能小的减少NAS体积和内部强电磁干扰，输入采用100-240V 50/60HZ宽电压设计，12V/4A的输出设计，无论在地球那个角落都可以正常使用）。

为F2-220准备的安装组件和升级配件。IBM 300G 10K rpm 6Gb SAS企业级硬盘两颗（由于拿到手的机器不支持SAS硬盘，只好更换为单颗4T ST4000NM0033 7200rpm 6Gb 128M缓存 SATA接口硬盘），6米长的CAT6网线（原厂自带的太短了，不方便连接），金士顿DDR3 1600 2GB CL11升级内存一条（后来发现升级内存后无法开机，咨询原厂工程师说只能原厂做升级），8G 闪迪U盘一只（已经安装到内部USB接口，BOOT引导和安装系统用）。

硬盘安装背板，支持两槽位的安装，支持raid0，raid1，JBOD，Single DISK。只支持安装STAT硬盘，如图蓝色部分是阻断的，防止SAS和SATA接口的硬盘安装错。黄圈内为智能温控风扇，对着硬盘和背板直吹，散热有保证。

硬盘安装图解（铁威马支持的硬盘型号请查看网站支持页面，推荐使用NAS硬盘，性价比高，当然你也可以采用企业级硬盘）。硬盘安装支架支持2.5寸和3.5寸的硬盘安装，硬盘直接和安装槽位都有编号，以免以后故障更换硬盘或者是维保升级硬件搞混硬盘序列。安装支架本身卡槽内部有个安装卡扣，需要适当往外上方向的力就可以抬起拉出，顶部凸起的柱子正好卡在箱体里边起到固定硬盘支架作用。安装好硬盘，使用适当的巧力安装会硬盘。由于硬盘需要一定的力道才能安装到背板插槽里边，所以不能用蛮力，如果不能插入的话，可以拿出来微调下安装位置。

插上网线和电源线，通电开机。LED灯号亮起，短暂的“滴”开机提示声音。

前面板LED在关机，开机检测，开机完毕后的不同状态指示灯，当然还有相应的speaker提示声音，相对应的含义请自己参照说明书电子档。

背部RJ45关机和开机状态指示灯，以及电源通电指示灯号。

一点小小的建议，这个防滑垫的高度太矮了。造成和平面之间的散热空间不是很足，希望可以稍微提高防滑垫的高度，在散热插孔的内部安装一层可以拆卸清洁的过滤网。

轻度拆解，记得拆之前释放下人体静电。中间的铝合金箱体非常的厚实，拿来给一个一百五十斤的成人当板凳好无问题，主板做工非常之扎实，CPU-FAN接口，VGA接口，扩展前面板接口，LPC-CON调试诊断接口，SYS-FAN接口，两个内部ＵＳＢ接口（用于预安装TOS boot和安装TOS系统，已经预装了8G闪迪U 盘），板卡采用板载ＣＰＵ＋２Ｇ　ＲＡＭ设计，大量采用高品质固态电容以及贴片，ＣＰＵ采用被动大散热片+系统风扇散热，保证7X24的稳定高效运行。内部接口还可以接驳显示屏，发展带显示屏的机型。

配置：

具体的网络环境：

铁威马F2-220通过有线以千兆连接到 网件DR4300千兆路由器上面，外网是12M移动光宽带（下月升级到20M，采用PPPOE拨号，无固定IP，拨号获得的是移动大内网的IP，非合法internet地址），家庭笔记本，pad，移动设备通过2.4G/5G连接到DR4300路由器，智能电视通过有线和2.4G连接到RD4300路由器。

设备初始化安装和配置：

事先在官网下载好说明书和TOS详解详细阅读，下载TNAS客户端（支持windows和MAC）和TOS操作系统（TerraMaster Operating System,简称TOS，是专为铁威马NAS存储设备开发的基于Linux平台的操作系统。TOS提供智能友好的用户界面，内置多种适合家庭、办公和企业应用，帮助用户轻松实现存储管理、安全备份、权限管理、多媒体娱乐、分享、远程访问与下载等多种功能。），这里要注意了有完整安装包和升级包的区别。路由器要开启DHCP功能，否则TNAS无法获得IP地址就无法进行初始化和配置。

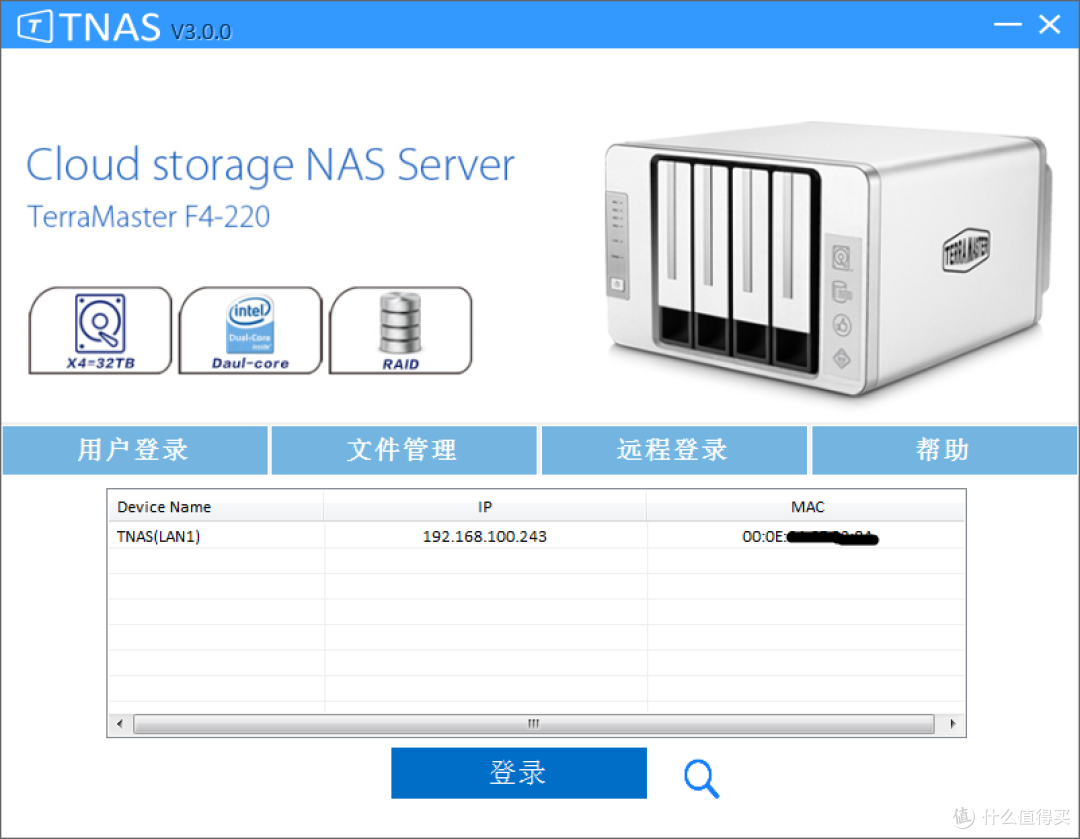

运行TANS客户端，会自动查到到同一个局域网中的TNAS，点击登录跳转到WEB页面，按照向导一步一步往下做就可以了。这里要注意一点，建议使用IE或者是火狐浏览器，不建议使用360浏览器，配置过程有几率会页面不动，无法操作。

命名设备名字，这边一般直接默认就可以了，选择时区到beijin。输入管理员密码和密保邮箱，点击发送验证码后，这一步你可以等待接收验证码填入或者是直接点击下面的跳过即可，接着下一步。根据自己安装硬盘的具体情况选择对应匹配的RAID阵列级别或者是非阵列类别（具体的阵列知识可以参考帮助文档或者是咨询度娘），接着是格式化磁盘或者是磁盘阵列。时间长短具体看硬盘容量和阵列级别而定。格式化完毕后会自动刷新页面跳转到TOS登录界面，输入默认的admin用户和设定的密码后登陆，进入TNAS系统。到这里为止你的NAS才算是刚刚开始，你的多媒体中心才正式有了八字的一撇。

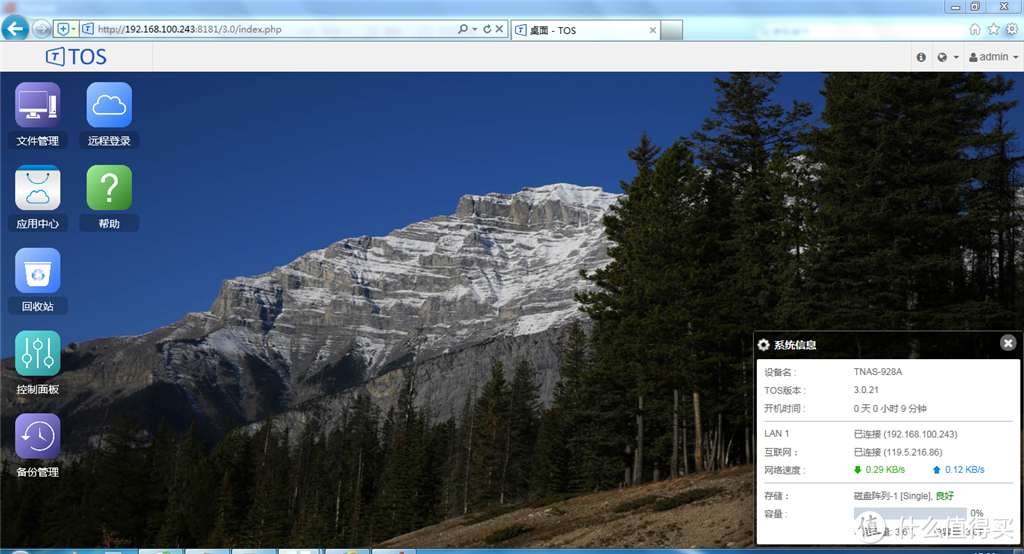

TNAS系统的一些常规操作。包含当前用户密码修改，主题风格，桌面壁纸设定，系统播放器风格，系统语言选择，以及系统主要信息显示面板

应用中心，系统能用的所有的APP和服务都在这里，你需要自己安装和配置，如果安装完了桌面没有显示，你需要再次点击安装按钮一是桌面图片显示，其他用户桌面没有控制面板、应用中心等等这些的话。是没有赋予相应的用户以admin组的权限造成。这里推荐大家一次性安装完所有的APP，等以后有时间和需求了慢慢逐个进行配置，省事。

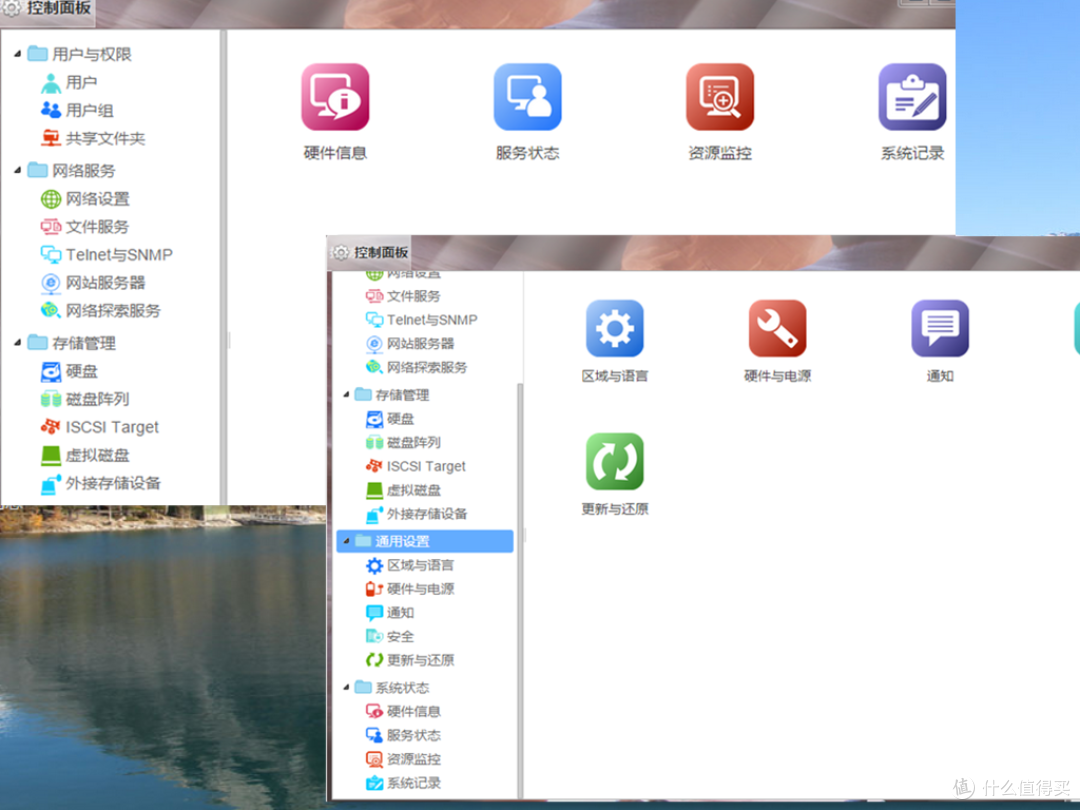

控制面板包含“用户与权限”“网络服务”“存储管理”“通用设置”“系统状态”，这个就相当于windows的控制面板功能，系统所有的关于整机的设置都在这边进行。各个硬件功能的查看和监控；回复出厂设置，软关机和重启功能也在这里。

在这里阐述下一些设置注意事项:

1.由于admin用户权限最大，所以开启了最大化的本地管理和设置权限，默认的网络远程功能权限最低，所以很多东西会受到限制，建议新建一个用户赋予alluser的权限来操作远程功能。

2.在网络设置的常规里边 按照具体网络情况设置相应的名字和远程访问端口号，IP地址信息和WIFI（如果安装）

3.文件服务和网络探索服务建议保持默认的开启状态，否则会有莫名其妙的问题。

4.存贮管理这块，要注意时常查看下状态是否是良好，如果有发现NAS访问效率低下可以手动启动坏块检查。

5.通用设置都保持默认就好。电源的重启，关机，来点自动开机功能都在 "硬件与电源"这块设置，不要找不到地方。

6.通知这块建议启动并设置好邮箱，以便NAS发生故障及时得到通知和及时解决。

7."更新与还原保持默认设置"这里建议备份一份当前系统配置文件，方便以后系统恢复后快速的还原设置。

8."硬件信息"和"资源监控"建议时常关注查看下，了解NAS的运行情况。

文件管理也是NAS的最主要的一个功能和用户使用率最高的一个文件管理系统。包含文件的建立、查看、删除和权限设置。

本地访问NAS数据文件的三种形式：

1.采用 NAS IP 的形式进行本地局域网的访问或者是网上邻居直接打开访问，输入用户名和密码。确定后可以访问共享的有相应权限的文件数据。

2.采用TNAS文件管理功能进行登录，会跳转到浏览器页面进行登录。输入用户名和密码会登陆TNAS系统，进行文件管理和其他操作。

3.采用网络驱动器映射的办法，映射NAS的共享文件夹到本地来，以具体的盘符显示，访问效果和本地磁盘类似。直观方便。

远程访问NAS的几种方式：

1.花生壳内网穿透版

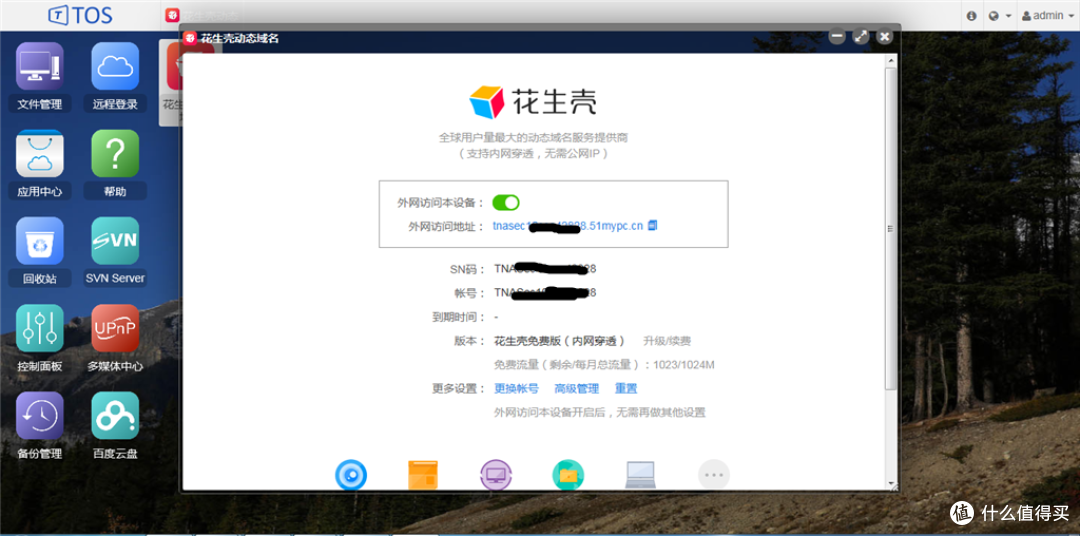

铁威马F2-220 NAS集成花生壳内网穿透免费版，无需复杂的路由器设置，对外网地址没有任何要求，只需要简单的激活花生壳内网穿透版就可以了使用了，非常的方便和简单，一步一步的傻瓜设置就可以了。直接点击激活申请到的地址就可以跳转访问了。这里需要注意一点就是在激活花生壳内网穿透版本的时候，访问得到的域名和TNAS IP形成解析关系需要3-5分钟。一开始立即点击是无法访问的，等待映射关系被网络设备学习后才能访问，这个对有点网络知识的人是不难理解的。在公司测试了固定IP和家里的动态非internet合法地址都可以正常访问，功能强大的不要不要的，相信有这个需求的人和企业可以购买相应的流量服务，免费状态下一个月1G的流量基本上就是测试使用而已。

2.通过TNAS.online进行访问

通过铁威马官方提供的远程在线登录平台进行登录，你需要创建TNAS.online登录权限的账号，或者是为现有账号开通登录权限，注意admin用户没有相关权限。设置成功后可以通过TNAS客户端的远程登录功能进行登录到TNAS.online后再由TNAS.online服务器回访到你的NAS进行连接。也可以直接网页登陆www.tnas.online来进行。这里需要注意一下几点：1.路由器上面要开端口映射把TNAS端口映射到外网，默认是8181端口，如果路由器支持DMZ的话，直接把TNAS放到DMZ区就可以了。2.要有合法的internet地址（不是能上网就有这个合法地址的，很多ISP运营商会保留合法的internet地址作为他用而在机房开辟一个大的局域网，赋予用户运营商局域网内地址，相当于用户在二级路由器下，我家里就是这种情况，出现这种情况是能联通但是无法回访，你可以打电话要求ISP给你合法的internet地址）。通过公司固定IP地址测试正常，家里的拨号网络无法回访，报错端口无法联通，打ISP服务热线，由于放假的问题无人接听。

3.使用DDNS，效果等同花生壳普通版本。

在相应的域名提供商web页面注册号账号和域名后直接填写到这里，点击保存会有connected的连接状态，如果是密码错误或者是其他填写错误，服务会自动关闭。这里需要注意一下几点：1.路由器上面要开端口映射把TNAS端口映射到外网，默认是8181端口，如果路由器支持DMZ的话，直接把TNAS放到DMZ区就可以了。2.要有合法的internet地址（不是能上网就有这个合法地址的，很多ISP运营商会保留合法的internet地址作为他用而在机房开辟一个大的局域网，赋予用户运营商局域网内地址，相当于用户在二级路由器下，我家里就是这种情况，出现这种情况是能联通但是无法回访，你可以打电话要求ISP给你合法的internet地址）。通过公司固定IP地址测试正常。通过家里的网络测试无法访问。假期结束后，一定要找ISP理论理论。

通过公司的域名透过8181端口也是可以访问内部TNAS。通过DDNS带8181端口也是可以同时访问。PING发现解析的合法IP地址是不一样的。说明是同时支持多路径的分流访问的。

流媒体服务器配置：

安装好PLEX 服务器端APP。直接点击运行，开启相应的服务就可以了。局域网内可以直接通过点击给出的访问连接就可以直接跳转到WEB页面访问了。按照提示注册下账号。配置下媒体流的存放路径，支持图片，音乐，电影。PLEX软件会直接读取相应的媒体文件，进行分析分类，从服务器端检索相应的信息（演唱者，专辑名，专辑封面等等信息）在软件内进行显示，非常直观和辨识。配置也很简单，中文界面看看就明白什么意思。

以上三个截图分别是通过不同方式进行内网和外网的访问（固定IP域名解析和DDNS动态IP域名解析访问），外网访问事先路由器需要映射本机的32400端口或者是把本机放于DMZ区。花生壳不支持这种类型的访问。因为他的端口解析直接都在花生壳服务器上完成。内网穿透版本只提供了80端口的映射。流畅度都非常的不错，人机交互界面非常友好。

本来搭建媒体服务器的初衷就是组件家庭多媒体中心，那么家庭的智能电视，移动设备，笔记本+PC的访问测试就成了必须。IOS设备有相应的移动APP，安装登录用户后都很流畅，操作简单，界面友好，对屏幕的适配也很到位，就是免费版本只能每个播放一分钟，需要购买无限制版本来解除这个限制。笔记本+PC 端可以直接通过web页面进行访问，非常方便且无任何限制。智能电视上面由于没有相应的TV版软件，所以我用了安卓版本的APP客户端进行了测试，需要访问官网的相应link页面填入电视给出的4位验证码，但是死活访问官网相应的页面都无法进入填写验证码的地方，只好放弃。采用浏览器登录倒是可以，但是由于电视使用浏览器操作非常的糟糕。广电又限制浏览器在TV端的使用，造成速度慢，兼容性差等多种问题，建议还是直接用电视自带的文件管理器或者是ES/小白文件管理器进行TNAS的共享文件访问比较简单。这里需要注意一点，电视的硬件配置要有一定的档次，否则很容易直接卡死，或者是无法播放。本人长虹Q3T播放毫无压力，但是LED39C2080I的老电视就呵呵了。

文件上传和下载速率测试：

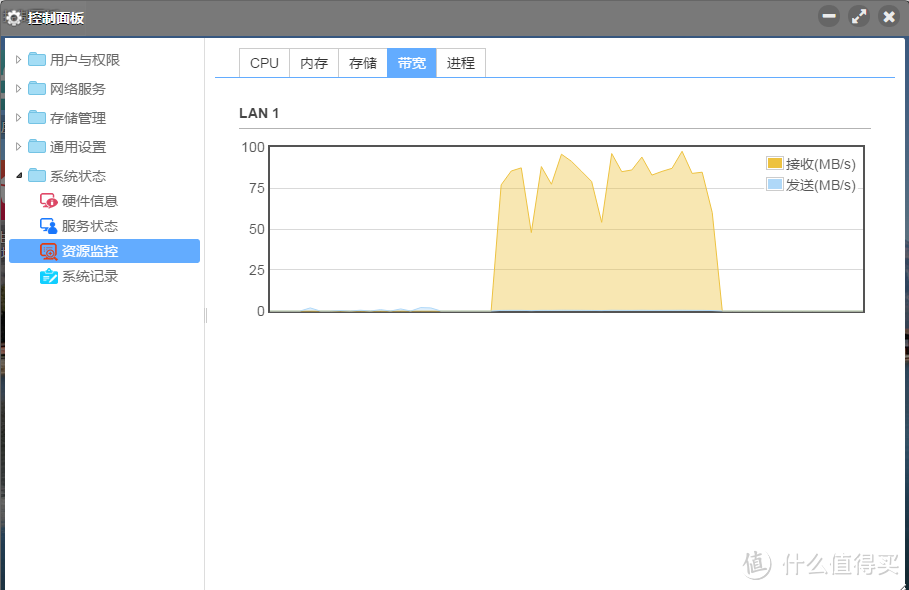

大文件（总量大概是15G，单个文件都是大于1.5G的ISO文件）从PC上传到TNAS的均速保持在80MB/S左右,从TNAS下载到本地PC的速度基本保持在65MB/S左右，由于网络里边有一台手机在在线看电影，还有一台电视在看动漫，本机有在线开销其他例如QQ，WEB，BBS等（以下两个测试也是在同等网络条件下），一定程度影响了千兆网络的带宽，导致没有完全跑满千兆的带宽。但是目前这个传输速率已经是非常可以接受了，50Mb的宽带已经可以在线流畅播放4K，更何况现在是80M*8=640Mb的带宽。

小文件（总量大概是5G，单个文件最大是50M的安装软件，一般都是小的2-5M的mp3文件）从PC上传到TNAS的均速保持在60MB/S左右，但是峰值较高,从TNAS下载到本地PC的速度基本保持在60MB/S左右。

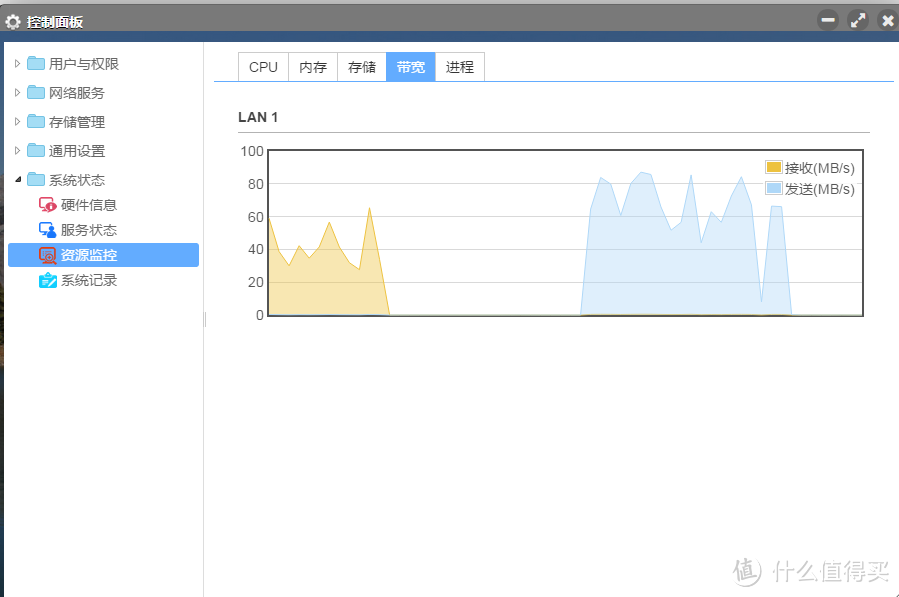

在同时从PC上传文件到TNAS和从TNAS下载数据到PC上面的测试如上第一个图，单纯的上传或者是单纯的下载对对带宽的利用率要高很多。硬件资源监控方面，在内存方面基本是保持25%的利用率，对于2G内存的F2-220已经相当够用了，所以暂时没有必要增加内存。但是CPU开销显得有些大。希望后续改进机型可以提高CPU的效率。

总结：

由于家庭多媒体中心涉及的就是这几个方面的服务设置，所以本文就详细阐述了这几个方面，其他有关百度云服务的也进行的详细的测试，效果还是不错的，但是由于国家政策现在限制公用网盘的发展。也不是笔者所要的功能，就不再这里累述了。其他未涉及的mail，sql等等APP服务的配置请有需要的专业人士自己摸索配置，本文不进行阐述。欢迎专业人士对本文的不当之处给予指正。本次铁威马F2-220 NAS评测到此结束。

优点与建议：

优点：

铁威马F2-220采用了intel双核服务器处理芯片主频2.41GHz(可睿频至2.58GHz)，搭载2G内存，性能更强大。它能同时处理多个复杂任务。可提供读取与写入速度超过100MB/S的传输效能。

数据集中存储，多种安全备份方式：您可以将Mac/PC/外接硬盘盒/远程服务器中的数据，全部备份至一处集中管理,达到数据集中安全管理。满足企业不同需求：企业可轻松搭建档案存储服务器,邮件服务器，网站服务器， 多媒体服务器，Rsync远程服务器， FTP服务器等。

不同用户可分配不同权限：可支持1000+个用户访问，针对共享文件夹可根据不同的用户设定不同的权限，或设置不同用户 不同的访问权限。基于RBAC级别权限管理，方便数据管理和维护。完整支持Windows ACL功能， 直接设定档案及文件夹的存取权限。

资料共享，多种方式可选：支持完整的网络协议SMB、AFP、NFS、ISCSI、FTP，无论使用何种协议都能共享文件， 与访问电脑上的文件夹一样直观。

采用RAID数据安全保障：产品支持多种RAID模式，保障您的数据安全。产品经过国家强制3C认证，品质有保障。轻松架设私人云端：TOS的regcloud主动将端口映射到路由器，让您可以轻松透过internet访问TOS， 无需人工操作；支持多种DDNS动态域名绑定，如：花生壳& NO-IP等。Rsync可以为轻松将NAS上的文件自动同步至PC上，或将PC上的文件同步至NAS。

建议：

1.FAN模式目前无论你前台设置成什么模式，都是后台运行智能模式的。而且后台系统显示是10转/分的时候，实际是停止的。

2.硬盘设置休眠后，一段时间无操作后，造成无法访问，使用IP也无法连接。

2.还有一个问题。内置的花生壳是 内网穿透版本的。只有1024M的流量。用完了就无法连接了。 无法绑定免费版的普通花生壳账号。造成成动态IP流量用完了后无法访问。非内网穿透版本的。应该是无流量限制的吧。

3.没有防病毒插件。

4.不支持SAS接口的硬盘。

5.硬盘最好是免螺丝安装的。

6.底部防滑垫有点低，造成底部的散热风道不是很流畅。

7.没有移动端管理访问APP。

8.系统之间的服务会产生莫名其妙的冲突，比如花生壳莫名的就打不开了。需要重新卸载在安装打开。系统感觉也不是很完善稳定。

9.内存虽然有扩展槽，但是用户无法自行安装，需要原厂工程师安装，这点有些麻烦，虽然自带的2G已经很够用了。

10.双核2.4G的CPU效率有低，建议上四核CPU，在上传数据到NAS上面的过程就差不多50%的使用率。这才是一个用户才操作一项作业，要是开启好几个服务。10个用户同时操作无法想象啊。

11.回复出厂设置后。造成很多莫名其妙的问题，重装了系统才行。

12.对系统里边的每个服务没有详细使用配置介绍，还有问题解决方案不全。
