老机箱新折腾，一台 M-ATX 主机诞生记

个人对 M-ATX 一直比较喜欢，对比 ATX 和 ITX 而言，M-ATX 相对中庸，但换一个角度来说也是相对均衡的，毕竟我没打算上水冷或双独显，同时对主机的尺寸要求也还没到达斤斤计较的地步，综合价格与自身的情况，合适就好。而最近装的一台可以玩游戏的新电脑，正好把之前一个闲置已久的乔思伯 RM3 机箱用起来了。

新机器详细配置如下：

CPU：英特尔 i5-9600KF

主板：微星 MAG Z390M MORTAR

显卡：讯景 RX 5600XT 6GB 战狼版

内存：HyperX Fury DDR4 3733 32GB（16G×2）套装

硬盘：东芝 RD500 1TB M.2 SSD

机箱：乔思伯 RM3

电源：海韵 CORE GX-650 金牌全模组

散热：微星 CORE FROZR L

乔思伯 RM3 这款箱子已经卖了好几年，也算是比较经典的一款箱子，外观和尺寸都讨我喜欢，不过散热问题确实头痛，特别是当年我用 i7-4790K 配 NVIDIA GTX 980 Ti 的情况下，玩游戏时摸机箱外壳玻璃都是烫手的，后来换箱子之后一直闲置至今。几年过去了，如今新电脑的性能功耗比远超过往，换句话说发热量也比以前低，所以我决定给 RM3 这个大闷罐一个重见天日的机会。

机箱风道使用出厂默认的模式，当年就有媒体测试过，这个设置是最合理的，风扇暂用机箱自带的，后面再考虑是否更换吧。现在空气主要由机箱底部进入，其中一部分空气经过显卡时会排到机箱外，而另一部分风量会越过显卡到达 CPU 散热器上，最后通过机箱顶部的风扇排出，而机箱背面的风扇是机箱的另一个进风口，但大部分风量会让机箱顶部风扇直接排出。

电源使用了定制镀银模组线，一来缓解了机箱背线空间紧张的问题，二来优化了机箱内部空气流动，当然，最重要的是提升了整台机器的美感，哈哈。

装机配件介绍：

CPU 来自英特尔 i5-9600KF，入的散片，到手一看 SRG12 就知道是 R0 步进的新版，i5-9600KF 对比 i5-9600K 砍掉了核显，其它一样。6核心6线程，基频 3.7 GHz，单核最高睿频 4.6 GHz，TDP 95W。

主板选用支持超频的英特尔 Z390 系列，主板来自微星 MAG Z390M MORTAR。

对比上一代 Z370M MORTAR，微星 MAG Z390M MORTAR 去掉了 I/O 装饰盖，但换上了尺寸更大的供电散热片，PCB 涂装风格较为中性，算是比较容易配色的。

4层 PCB，支持 AMD CROSSFIRE。

I/O 保留了 PS/2，照顾到部分坚守 PS/2 外设的玩家，同时也提供了完整的视频输出方案，不过 i5-9600KF 这种砍掉了核显的 CPU 是用不上了 。USB 最高规格为 USB 3.1 Gen2（Type A+C），提供带光纤 S/PDIF 的镀金音频接口以及千兆网卡。

大尺寸的散热片为 10 相供电服务。

换个角度，可以看到散热片通过特殊的方式来增加散热面积，效果应该会比单纯一块铝片好。

两个 M.2 SSD 插槽被一条带金属护甲的 PCIe 3.0 x16 插槽隔开，上面的一个 M.2 SSD 插槽直连 CPU，而且温度还不受显卡影响，如果只使用一块 M.2 SSD 的话装这里就对了。 值得一提的是，主板还提供了一个可安装 Intel CNVi 无线模块的 M.2（E 键）插槽，可自行加装 WiFi + 蓝牙模块。

声音部分，音频分割线、音频电解电容，基本是现在新主板的标配了。

芯片组散热片。

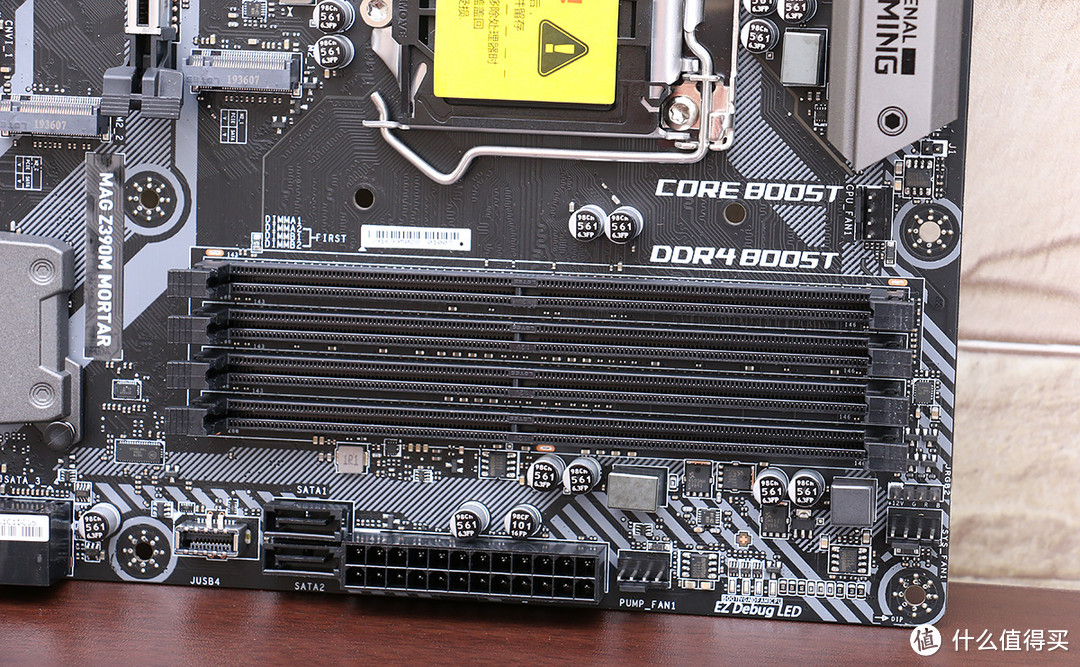

i5-9600KF 官方标称最高支持 DDR4-2666，但目前 Z390 平台都会支持内存超频。借助 DDR4 Boost 技术，微星官方宣称 Z390M MORTAR 内存最高可支持到 DDR4-4400，四条插槽最高支持 128GB 的容量。

EZ Debug LED，通过四颗 LED 分别显示对应的开机故障，可以取代传统的开机喇叭，反正喇叭我是不装了。

这次装机并没有使用 SATA 设备，毕竟 1TB M.2 SSD 已经基本够用，其它数据放 NAS 即可。Z390M MORTAR 的四个 SATA 接口分成两组，避免了与显卡打架。

显卡来自 AMD RADEON RX 5600 XT，定位为二千元级甜点显卡，低于 RX 5700，但同样基于全新 RDNA 架构和 7nm 工艺制程，同样支持 PCIe 4.0 和 GDDR6 显存。手上这块讯景 RX 5600XT 6GB 战狼版就是采用 AMD RADEON RX 5600 XT 核心的非公版显卡。

显卡风扇整流罩以及金属背板部分在出厂时已经贴膜，应该是为了避免在运输途中刮花，但到了用户手中之后，更大的作用莫过于增加了开箱时的仪式感。

撕贴膜再爽不过了。显卡风扇整流罩材质是塑料，表面使用磨砂工艺。讯景 RX 5600XT 6GB 战狼版并没有加入任何 RGB 灯光，甚至连 LOGO 灯也没有，十分纯粹低调的设定。

10cm 11 叶片双风扇，轴心使用了复古铜色的装饰点缀，风扇本身使用低温停转的设定，后面通过实测发现，核心温度低于 55℃ 的话风扇是不工作的。

显卡厚度是双槽，挡片使用 XFX LOGO 镂空加上一排散热孔排出显卡热量，接口采用 DP + DP + DP + HDMI 输出。

标志性的 XFX LOGO 金属背板，表面磨砂并加入了镂空。。

显卡使用 8 pin 外部辅助供电。由于使用了 10cm 双风扇的缘故，显卡散热器的长度和宽度都超过了 PCB 本身，以至于显卡使用了一个塑料罩子将整块显卡包围起来。

显卡尾部还使用了类似喷射器的栅格造型设计，看介绍可以分割热空气，避免湍流，优化空气流动等等，真够玄学的。

内存使用一套 HyperX Fury DDR4 3733 32GB（16G×2）套装。

HyperX Fury DDR4 系列单条最高 32GB，手上这套 DDR4 3733 32GB（16G×2）套装内存支持 XMP，内含两组设定分别是 DDR4-3600 CL17 和 DDR4-3733 CL19。

HyperX 是金士顿旗下的专业存储和高端外设品牌，而 FURY 雷电系列则是 HyperX 旗下价格较为亲民的一个系列。早期的 FURY DDR4 内存散热片外观沿用了 FURY DDR3 的设计，现在终于改款了。

金属散热片依旧使用矮马甲设计，34.1mm 的高度可以更好兼容塔式风冷散热器。

散热片表面加入了图案装饰，内存最厚的地方为 8.2mm，比高端的 Predator 掠食者系列内存窄了 1.1 mm。

西数 SN750 和东芝 RD500 是近期两款人气较高的性能向 M.2 SSD，综合价格以及考虑到发热量的问题，最终选择了后者。

东芝 RD500 1TB M.2 SSD 使用东芝自家 TC58NC1201GST 主控搭配两颗共 1GB 的海力士 DRAM 缓存，正反两面共八颗 NAND 颗粒组成 1TB 的容量。

电源来自海韵 CORE GX-650，基于 LLC 谐振 + SR 同步整流 + DC to DC 架构并使用全日系 105℃ 电解电容与固态电容。型号中的 G 代表 80 PLUS 金牌认证，X 代表全模组，650 就是额定功率 650W 的意思。CORE 系列面向主流电竞玩家，提供7年质保。

取出缓冲保护材料后，电源和模组线材分别装在两个无纺布袋中。

电源附送尼龙扎带和魔术贴轧带若干，另外还有一个相当于短接电源绿线黑线的启动检测工具。

电源标配全黑软胶扁平线，支持双 8 pin 输出，可上中高端显卡，SATA 供电提供标准与 180° 弯头两种设计，对走线还是比较友好的。不过面对 RM3 这种背线空间紧张或者是某些走线特别苛刻的 ITX 机箱而言，定制模组线显然是更加好的解决方案。

从铭牌可以见，+12V 使用单路输出，功率为 648W。

模组线接口一侧。根据产品的介绍，针脚与高密度铜柱在 PCB 上使用无导线连接技术，可靠性更高。

海韵 CORE GX-650 使用一枚支持智能温控和自动调控转速的 12cm 风扇，14cm 的小尺寸机身用在 RM3 上面很合适。

出风口一侧。电源接口旁边带开关。

CPU 散热器来自微星 CORE FROZR L，由利民代工的四热管塔式风冷，标配一枚 12cm 静音风扇，目前已经绝版。对付 i5-9600KF，我看单风扇就够了。

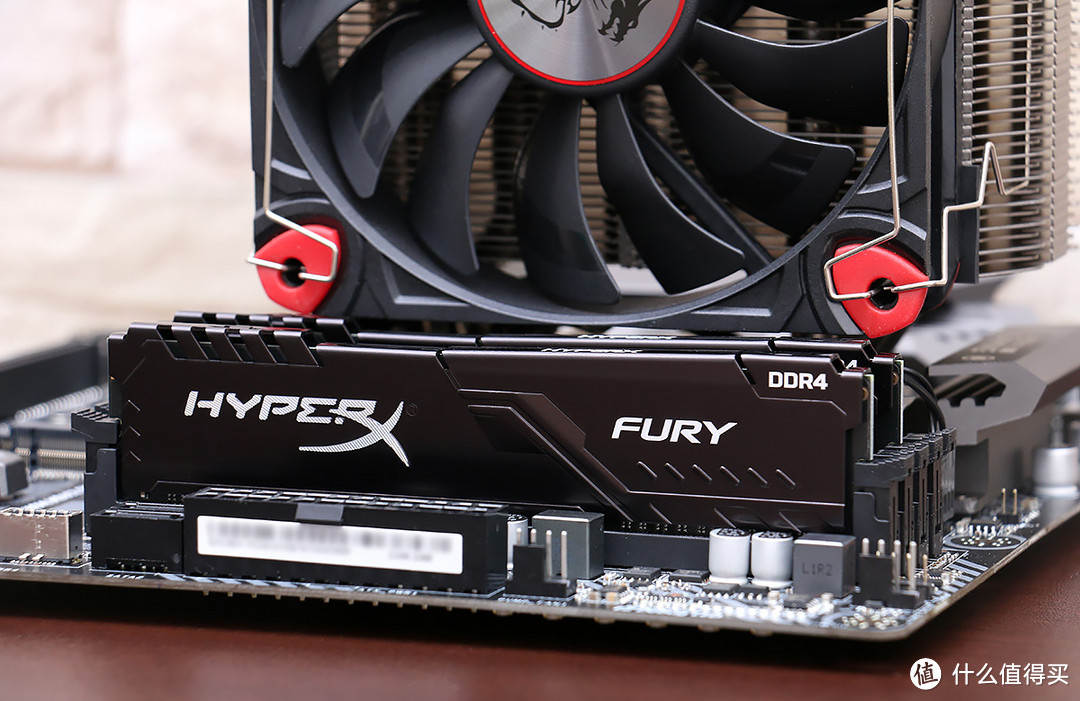

内存的高度刚好到风扇边缘，即使插满四条内存也不会冲突。

插上显卡看看效果，这个角度装到机箱之后就看不到了。

机箱提前准备就绪，经过一番清洁之后，成色充新无疑。原先机箱自带的风扇从未使用过就拆下了，现在重新装上。

RM3 机箱的电源使用后入式安装，还得先装好转接板。

定制模组线安装完毕。

将电源轻轻推进去，值得注意的是，RM3 机箱铝材边缘处理得并不是十分理想，安装电源的时候要慢慢装，不能简单粗暴一推到底，否则电源掉漆是分分钟的事情，不要问我为什么知道╮(╯▽╰)╭

前面曾经提到，RM3 机箱的散热设计并不理想，从机箱底部进入的空气在这里会受到电源和线材的阻挡，这个时候短机身电源的优势就发挥出来了，电源越短，进风通道就越宽，而全模组电源可以减少用不上的线材，不用堆在一起阻碍散热。

全部安装到位，线整理后还是很清爽的。

电源仓上面的灯板需要外接 SATA 接口供电，这回不玩光污染，这个就免了。

走线时比较满意的一个地方，模组线藏在显卡整流罩与背板的缝隙中，少了外面的走线。如果换成黑色的定制线，隐藏效果还能更好。

最后 post 几张定妆照。

最后贴上信仰贴纸，装机才算完。

文章的前半部分到此结束，后半部分主要是测试与跑分。前面提到，手上这套 HyperX Fury DDR4 3733 32GB（16G×2）套装支持 XMP，内含两组设定分别是 DDR4-3600 CL17 和 DDR4-3733 CL19，进入主板 BIOS 就能切换。

3600 MHz 和 3733 MHz 都能顺利启动，最后我选了 3733 MHz，同时打开了主板的 GAME BOOST 模式，这个模式可以简单理解为傻瓜一键超频，对于手动超频不熟悉或者追求稳定，只想小超一把的用户来说是不错的选择。值得一提的是，选择 GAME BOOST 模式之后风扇会自动以最高转速运行，噪音非常大，不过只要重新选择智能风扇转速控制即可，并不会影响超频的效能。

鲁大师一下。

回过头来看看 GAME BOOST 模式下的 i5-9600KF，运行在全核 4.5 GHz 到 4.6 GHz 之间，电压显示为 1.256V。

国际象棋跑分。

CINBENCH R15 跑分。

CINBENCH R20 跑分。

讯景 RX 5600XT 6GB 战狼版 GPU-Z 截图，6GB GDDR6 显存频率为 1500 MHz，Boost 频率 1620 MHz。27 ℃ 室温，显卡 2D 模式下核心 52℃，此时显卡风扇并未工作，显卡零噪音。

3DMARK Fire Strike Extreme 测试，总分 9013，其中显卡得分 9999 分。

3DMARK Time Spy 测试，总分 6893，其中显卡得分 7001 分。值得一提的是，3DMARK 总分会受到 CPU 性能的影响，而显卡得分则是比较直观反映单独显卡性能的分数，适合用于横向对比。

Thaiphoon Burner 可以查看内存颗粒型号，适合用来对付穿了马甲的内存条，这里看到 HyperX Fury DDR4 3733 32GB（16G×2）套装的颗粒来自海力士，具体数据和测速可参见下图。

东芝 RD500 1TB M.2 SSD 测速数据见下图，1TB 共分两个分区，此时磁盘总占用 230GB，占总格式化容量 931GB 中的 24.7%，测试数据不及官方标称的空盘测试结果，仅供参考。

接下来是喜闻乐见的娱乐时间，对于 2000 元级别的显卡来说，1080P 分辨率已经没什么参考意义，所以测试全部建立在 2K 分辨率下，先试了下《CS：GO》最高画质，200 FPS 以上没有压力，毕竟这款游戏不太吃显卡，而 2K 分辨率 200 FPS 以上足以喂饱 165Hz 的电竞显示器。

《绝地求生》使用经典设置，除抗锯齿、材质和可视距离选超高以外，其它全选最低，具体见下图。

游戏全程基本能够保持在 100 FPS 左右，个别情况下会掉到 80 多 FPS，但比较偶然，进屋之后能够提升到 130 FPS 左右，全程流畅。

接着试了下最近大热的《COD 16）吃鸡模式，调出游戏内置的 FPS 显示，截图则使用 AMD 软件内建的功能，其中分辨率为 2560*1440，彩现解析度选 100，材质和特效均拉至最高，抗锯齿选 Filmic SMAA T2X，此时 VRAM 占用已经超过 4GB，看来 2K 分辨率下面，6GB 显存是刚需了。

游戏刚开始，还没上手，先测过显卡的效果再说，在上述设置下，游戏平均帧数在 80-90 FPS 左右，进入室内场景能上 100 FPS 以上，流畅度没有问题，设置垂直同步可以稳定 60 FPS。

最后看看《古墓丽影：暗影》能跑什么效果，依然是 2560*1440 分辨率。

借助游戏内建的 Benchmark，选择预设高画质平均帧数 70 FPS，最高画质平均 57 FPS，基本流畅，相对前面三款游戏，它最吃配置了。

最后看看温度的表现，AIDA64 单 FPU，CPU 频率稳在全核心 4.4 GHz，CPU 风扇转速 1200 RPM 的情况下核心最高 71℃（室温 27℃），还算可以接受吧，毕竟此时风扇转速不高，也就贴近才能听到声音。测试中发现一个有趣的地方， SSD 温度会随着测试的进行而降低，相信这是因为 CPU 风扇转速提高之后“波及” SSD 了。

显卡极限烤机，Furmark 10 分钟，核心频率稳在 1589 MHz，最高 77℃（室温 27℃），默认的风扇转速设定感觉是偏保守的，1260 RPM 并未有明显噪音，只有风扇转速的 36%，到了夏天我会选择使用软件拉升风扇的转速。对于 RM3 这种散热条件比不优秀的机箱而言，最后测得的结果也算是符合预期了，这个配置如果换到风道合理的 ATX 机箱里面，CPU 和显卡烤机再低几度应该没问题。

好了，本次老机箱新折腾就分享到这里，感谢大家阅读，再会。最后附上本文中使用的配件链接：
