激光打印机维修
家里的激光打印机服役有一年多了,一直勤勤恳恳稳定可靠,某天当我像往常一样准备打印点资料的时候,它却罢工了,一直不出纸,看了下面板,右侧的一个橙色的指示灯一直在闪,而正常的时候就绪以后是一个绿灯常亮。于是关机,拆出硒鼓墨盒看看什么情况。这个时候发现硒鼓前端有一截线头,我以为是老婆的头发卷进去了,没多想,就使劲一扯,发现很结实,不是头发,拉出来以后后面还接着一个金属环,另一端也是这样,有根金属线。隐隐觉得大事不好,将鼓芯装回去后再开机,正常亮绿灯了,可是打印出来的东西却是全黑的。
上网百度了一下,得知这根金属线叫电晕丝,起充电和退电作用的,鼓芯需要充电后吸附碳粉,吸附在鼓芯上的碳粉经过纸媒转印后残留碳粉经过退电被刮板刮进废粉仓。 这就是为什么激光打印机也叫做静电打印机。这货断了,打印出的纸张退不了电,就是全黑的。
原装硒鼓一套得三四百,兼容的也在一百左右,价格虽能接受,但是还是不太爽,本着少花钱多办事的原则,上万能的淘宝看看,还真有替换的电晕丝卖,于是按照打印机的型号下单,自己动手死马当活马医一把。
硒鼓价格不等

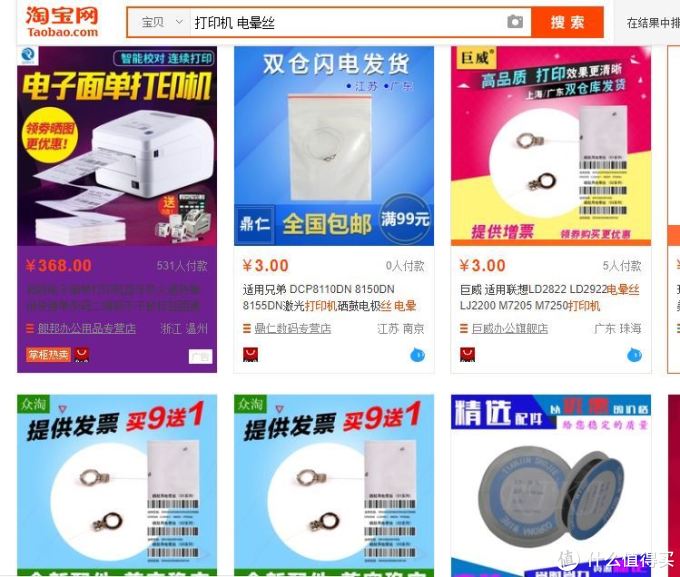

发现居然有这货
收到电晕丝,就开始动手更换,先拆出鼓芯墨盒组件。
淘宝买回的电晕丝
拆下来的鼓芯墨盒组件
按住那个绿色的卡子,就可以将粉仓和鼓芯分离。
按住卡扣
分离粉仓
鼓芯是通过一根金属轴固定在组件内的,而电晕丝的保护罩也是被这根轴串在一起的,要想拆开罩子更换电晕丝,必须先将轴芯拆下来。金属轴的一端有个卡扣,用一个小的一字螺丝刀顶住卡扣,后面用东西轻轻敲一下,卡扣就脱落了。
用一字螺丝刀顶住簧片,轻轻敲一下就下来了
然后在另一端将金属轴拔出来。

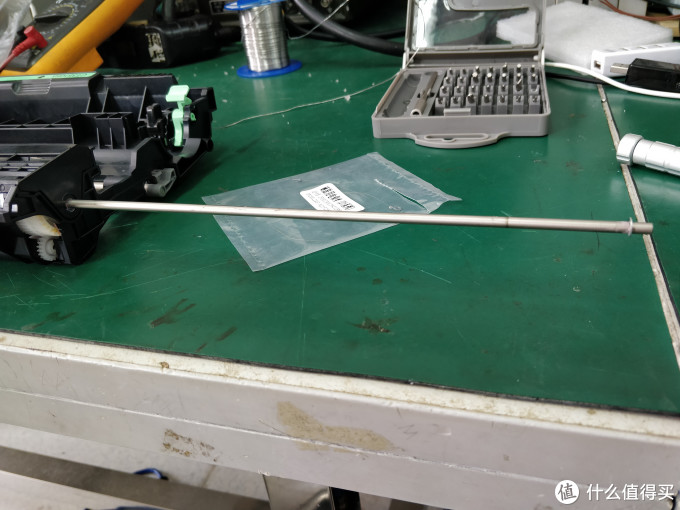

从另一端拔出轴
这个时候电晕丝的罩子就和硒鼓芯分离开来了。将硒鼓芯放一边,更换电晕丝都在罩子这一端。
分离开罩子
在罩子的左侧,能看到一个塑料扣板,外部还有两个金属触点。用小的一字螺丝刀从卡口的地方伸进去,一撬,就能把塑料扣打开,这里一定要小心,因为内部是一个弹簧,打开的时候可能因为弹性飞出去,我就是因为这样,找了好半天才找到。

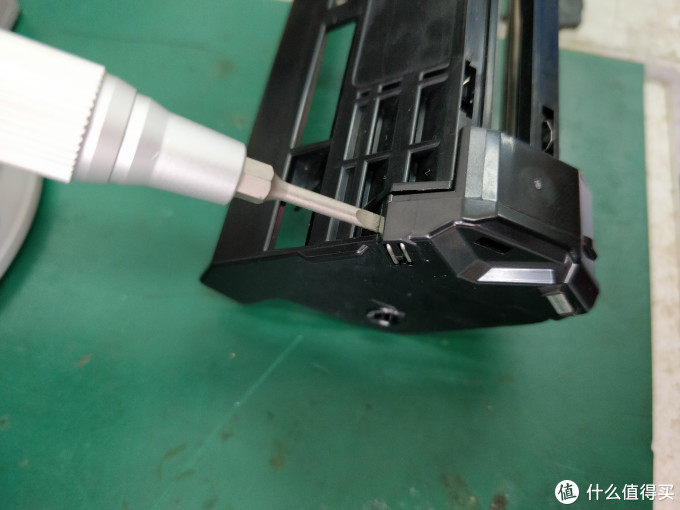

用一字螺丝刀撬开,注意弹簧飞出来
这个弹簧起着拉伸电晕丝的作用,还有充放电的连接。另一端是固定的卡点。
拆下来的弹簧和塑料罩
将电晕丝的金属环套在弹簧的勾上。用一个镊子将另一个金属环往另一侧拉,到了另一侧的卡槽,将金属环放下去,由于弹簧的拉力,电晕丝会绷直,金属环会卡在卡槽内。
将电晕丝一端勾在弹簧上
用镊子拉直

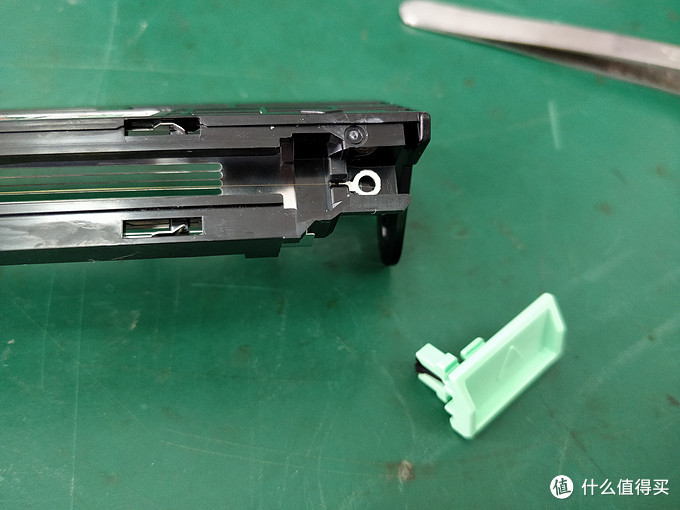

卡在另一端槽内
装好的电晕丝
完了以后将塑料罩扣上,固定住弹簧。
将罩子装回
另一端的塑料卡扣装上,这个来回拨动可以清洁电晕丝,中间夹了一块海绵。
清洁电晕丝的卡扣
将金属杆按拆的顺序装回,电晕丝就更换完毕了。
装回金属轴
不过既然都拆开了,顺道就一块加个碳粉吧。
买打印机送的碳粉终于派上用场了
在墨盒组件的左侧齿轮处有三个螺丝。
拆下罩子
将三颗螺丝拧下来,拆下齿轮罩。
碳粉仓盖在右下角
能看到一个白色的大齿轮,将齿轮取下。在右侧有个带轴的黑色软塑料盖。这个就是碳粉加注口。

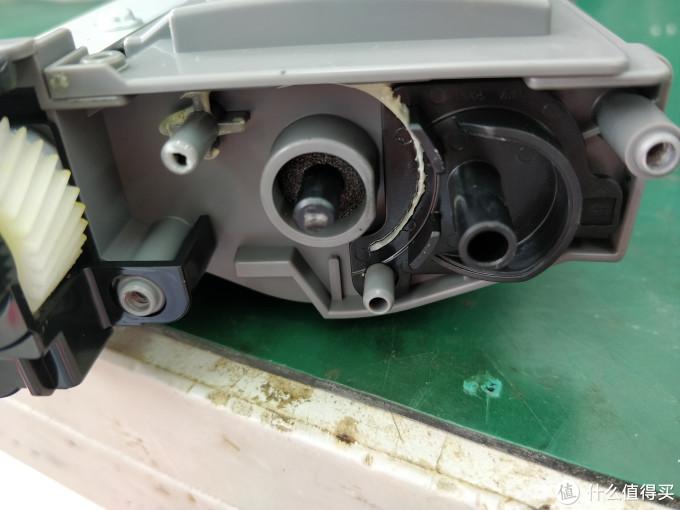

黑色的就是粉仓盖子
将黑色塑料盖打开,就能看到碳粉仓了,将碳粉对着孔往里挤进去就好了。

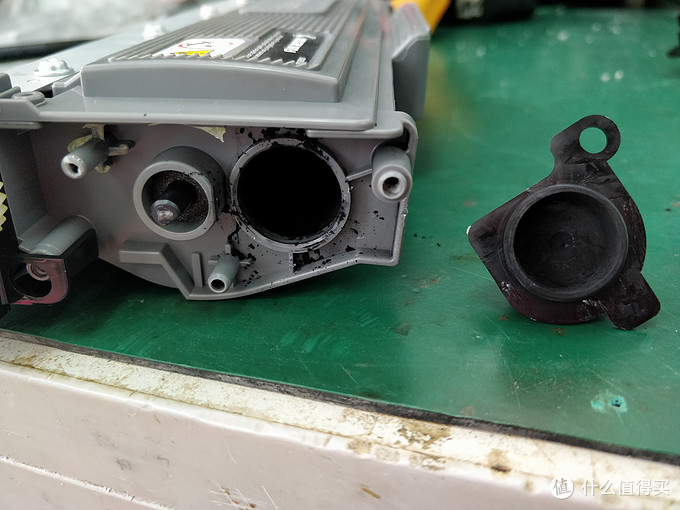

将墨粉挤进去就好了,注意别弄的到处都是,满满的PM2.5
完成后,将整个组件复原装回去。开机打印几个测试页,打印机恢复正常。由于硒鼓上之前粘了太多的碳粉,刚开始打印的文档上会多出一些碳粉,随着打印张数的增加,会慢慢减少,直到最终消失。
刚开始打印会沾不少多余的碳粉
多打几次就好了
其实激光打印机的机构都大同小异,虽品牌型号不同,但都存在这些部件,所以我的维修过程别的激光打印机碰到同样的故障也是可以参考的。
