有线蓝牙音箱改蓝牙教程
在知道“什么值得买”前就一直想买一个音箱，但无奈没有遇到大小合适、价格合适的，再说也不是刚需可以等一等，终于在14年5月份看到值网推荐了一款49元的音箱遂果断入手，到手后使用已有5个月，整体还不错，属于2.0的，看大片是震撼的效果不是很明显，与2.1还是有差距，但听音乐相对宏基外放已是很好了，不能奢求太多，毕竟49元吗嘛。自从买了它后，夜夜声乐啊，乐不思进取啊。买了它后桌面的线也多了起来，鼠标线、电脑电源线、音箱电源、音箱音频线等等，所以就萌生了买蓝牙音箱的念头，无奈值网推荐的蓝牙音箱价格都不菲，我表示只可远观，不能入手啊。头几天看到推荐“索尼BSH20粉色”，无奈有点HOLD不住粉色，所以犹豫了会，等决定买是已售完了
。所以有一次与蓝牙耳机擦肩而过，但我不气馁，我再等，终于在10月21日看到了这条推荐“CyberBlue 赛博蓝 BH20 音乐蓝牙耳机”，看到它侧面有个副耳机，当时就感觉可以用它改装蓝牙音箱，所以入手了。接下来就是晒晒音箱和蓝牙耳机、声丽音箱改装。（所有图片均为诺基亚630拍摄）
声丽音箱
包装正面，感觉还不错
参数
打开包装吧，静静的躺着
每个音箱都用保护膜包装着
漏个脸，让大家瞧瞧。声道2.0，不过听音乐时低音还是有点的，因为他后面开了个洞（下图），还是能引起低音振动的。
翻个身
音量控制器
蓝牙耳机
所有的部件，主副耳机，充电线、挂耳勾
蓝牙耳机的正面
侧面音量
副耳机接口也是充电接口
实现无线蓝牙音箱的思路及改装过程
思路：将副耳机的耳塞截掉，将电源线焊接到音箱的音量控制器中，进而实现蓝牙音箱。
一、改装前，全家照：自右向左为3.5MM插口、USB供电口、音量控制器
1、拆音箱的音量控制器.
拆开后是这个酱紫的
2、分析电源线、音量输入线
3、顺着电路板中电路走向可知音量输入焊点作用相似的2个方便焊接的点，就是焊接的这两个点
4、将蓝牙耳机的副耳机耳塞截断，并穿入音箱音量控制器
5、这是焊接好后的效果。其实就是把蓝牙耳机的副耳机的音频线焊接到音箱的音量控制器上，进而实现部分的无线音箱功能。
6、最终的效果，通往音箱音量控制器的线由2条变位3条。多出来的那条可以使用蓝牙耳机输送音频。
将蓝牙耳机插上后的全家福
吊起来看一看
改装后试听时，仔细看可以看到蓝牙耳机上有个蓝色的点，那是蓝牙耳机提示正在工作的蓝色闪灯
二、注意事项：
1、要分音频线与电源线；
2、焊接时用焊要少，否则多余的焊易将不该相连的焊脚相连，产生短路；
3、因为耳机线的铜丝外面都包裹着绝缘漆，焊接前最好用火烤一下，避免焊接上没声音的现象；
4、尽量将焊点选在音量控制旋钮和音频输入线之间，如果焊点选在音量控制旋钮和音频输出线之间，音量控制旋钮将失去调节音量的作用；
5、焊接好后不要着急装回去，先试听一下，能发音后再装回去。
使用感受：
1、使用蓝牙接收到的音质偏高频，听起来声音比3.5mm输入音频要“尖”一些，不过29的蓝牙耳机就不要要求太高了；
2、可以边在客厅玩手机边玩听歌曲了，妈妈再也不用担心我被短短的电线牵着鼻子走了；
3、此款蓝牙耳机接受距离尚可，音箱放在北面书房，我去南面阳台还能断断续续放歌，中间隔了3堵墙，很不错了。
4、当外出时还可以把蓝牙耳机与副耳机分开，并不影响蓝牙耳机的便携性能。
5、此蓝牙耳机电池容量标称为70mah，较小，使用时间也就2-3小时。
6、连接方便，手机打开蓝牙后自动连接（蓝牙耳机已提前打开）。
拆件和焊接使用的工具一览：
22合一的工具
锡焊工具，使用了1年多了，头上黑了
我的美亚购买的直邮添柏岚钱包已进入清关了，另一单卡西欧AQS800、森海塞尔耳机还在转运公司。到手再晒
展开阅读全文
改造有线音箱
创作立场声明：本文中涉及商品均为本人自费购买并亲自安装，改造过程极其简单，请大家放心阅读~
前言
自己现在使用的音箱是今年3月买的麦博M200十周年纪念版2.1音箱，就自己使用体验而言，这个机箱在200元以下的价位已经是很好的选择了。
由于自己非音乐发烧友，对这个机箱的音质基本是满意的，日常用PC听个歌啥的也基本能满足需求，怎么着也比手机的音质好多了。
唯一有些遗憾的是，在购买音箱时考虑不周，没选择同型号的带蓝牙功能版本。
现在这个音箱不支持蓝牙连接功能，偶尔自己在书房独自静坐吸烟喝茶看小说时，想用手机连接音箱听听音乐就成了奢望。
重新买个蓝牙音箱显然有些浪费了，为了减少预算，只能尝试对音箱进行二次改造，给它加上蓝牙功能。
有线音箱加装蓝牙功能的原理很简单，无非是给机箱添加一块蓝牙接收器，使之能接收蓝牙信号而已。
具体操作时有两种方法，一种是拆开箱体，将蓝牙接收器安装到箱体内部，以达成功能和外观的完美统一，比如下面这位老哥的教学：
第二种方法是，将蓝牙接收器直接在音箱外进行线材连接。优点是操作极为简单，几乎不需要任何动手能力。缺点是音响、电源线材会外露，颜值上逊色一筹。
对于我这种手残来说，拆开音箱后进行改造的方式太难了，因此还是老老实实选择第二种方式，通过外挂蓝牙接收器实现有线变蓝牙的功能。
以下向大家介绍详细的改造过程。
准备工具
1.螺丝刀一把
这里再次推荐个人最爱最常用的工具，南旗S2螺丝刀套装，刀头众多，非常方便好用。
2.蓝牙接收器模块一个
某宝可以找到的较便宜的蓝牙接收器有两种：
一种价格相对便宜，没有3.5mm音频输入接口，只有一个3.5mm音频输出端子，只能通过接受蓝牙信号，然后输出音频。
使用这种蓝牙接收模块以后，无法输入有线音频信号，音箱会变成纯粹的蓝牙音箱。
虽然功能有些单一，但是这种蓝牙模块的优势是价格低廉，只需要十几元就可以买到。
另一种蓝牙接收模块同时存在3.5mm音频输入端口和3.5mm音频输出端口，可以实现蓝牙未连接时， AUX端子和OUT端子直接相连；蓝牙连接上时，蓝牙音频信号从OUT端子输出，AUX端子和OUT端子断开连接。
这种蓝牙接收模块的价格稍微贵了一点，大约在30元以上。由于自己不想完全放弃有线传输功能，所以选择了这种。
淘宝网-淘！我喜欢s.taobao.com去看看
这块蓝牙接收板的属性如下：
输入电压：DC5V-12V
蓝牙版本：4.2
蓝牙名称：LQSC_BT
工作温度：-40℃到85℃
外围尺寸：55*32*9(长*宽*高)(mm)，可组合使用
全贴片工艺
宽范围工作电压
电源接反保护
双AUX输入端子（3.5mm和2.54mm 3P）
双音频输出端子（3.5mm和2.54mm 3P）
可外接天线(适用于安装在金属盒子里面)
LED指示灯说明
快闪：等待连接
慢闪：音频播放中
常亮：已连接
对音质要求更高的大佬，可以选择CSR8630之类的板子，支持apt-x无损音乐播放功能。但是IOS至今不支持apt-x，所以本次我就没选择这种。

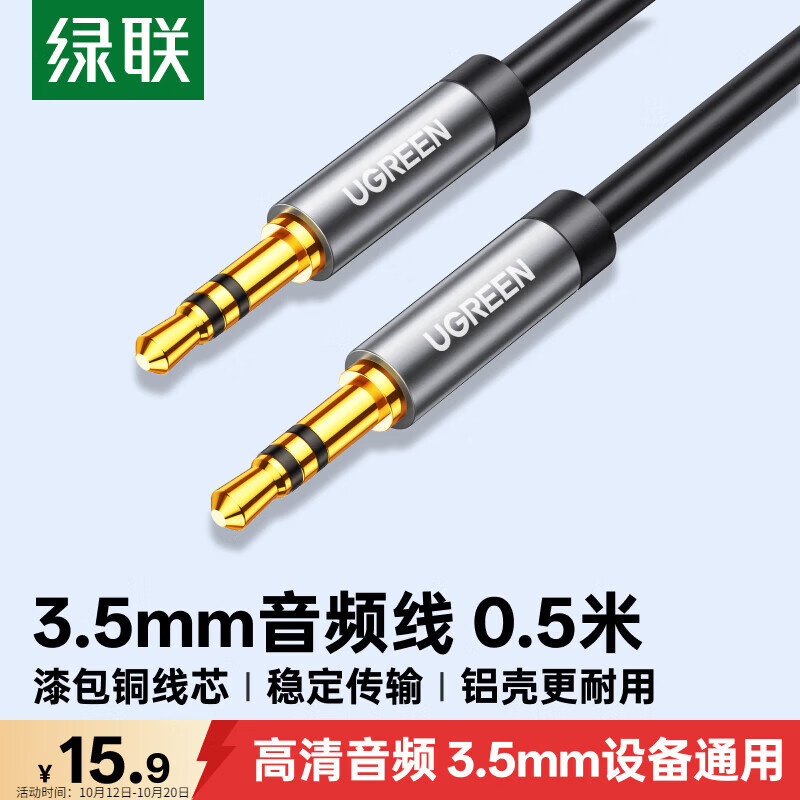

3.3.5mm公对公音频线一条
用以在音箱和蓝牙音频板之间进行连接用，要求不高的话京东买个便宜的就行。我买的这个是绿联的0.5m线，实测正常使用。
4.microUSB数据线一条，闲置手机充电器一个
这块蓝牙接收板子直接用电脑主板的USB接口供电，会有底噪的现象，个人怀疑是AUX输入接口与主板USB供电产生了共地干扰导致的底噪——由于非专业人士，具体原因就不懂了。根据网友的建议，给蓝牙板使用5V1A的手机充电器独立供电，完美解决该问题。
microUSB就是这种比较老式的接头，在几年前的手机上很常见。
5.热熔胶枪
如果想更好的使用蓝牙接收板，最好还是将其固定在音箱外壳或其他地方，防止丢失或者因线材拉扯造成损坏。
这里我用的是在张大妈的好价频道中买的小热熔胶枪，价格便宜，非常好用。
蓝牙接收器开箱
为了防止损伤裸露的电路板上的元器件，本次同时采购了一个亚克力的外壳。包装内容很简单，一袋亚克力片，一袋铜柱螺丝，一张宣传卡，以及蓝牙接收板、数据线、说明书。
蓝牙接收板本体，看起来挺精致的。
说明书挺简单，不过需要的信息基本都有了。
还有矩形接头的音频线，本次暂时用不到。
亚克力片的结构也很简单，就这几块，在底座和顶盖上都预留好了固定侧板用的槽位。
操作过程
1.我们先组装亚克力外壳
首先用螺丝将较短的铜柱固定在底座片上。
将电路板放到短铜柱上。
再将长点的铜柱固定到电路板上。
注意，亚克力片的两面都贴有塑料膜，安装前最好撕下来，方便侧板插入底座和顶盖的槽位里。
将侧板插入底座上的槽位里。
最后盖上顶盖，并用螺丝拧入长铜柱进行固定。
2.连接好输入、输出音频线，以及microUSB电源线
根据电路板的说明图示，将音箱自带的较长的3.5mm公对公音频线，一头连接到电脑声卡输出端，另一头连接到蓝牙板AUX输入端。
将自己单独购买的0.5米长的3.5mm公对公音频线，一头连接到蓝牙板3.5mm输出端，一头连接到音箱的线控上。
最后给蓝牙板的microUSB接口插上充电线，连接好手机充电器进行供电。
3.将亚克力外壳用热熔胶枪粘到机箱外壳上，进行固定。
由于底座会有外露的螺帽，所以涂热熔胶要多一点、厚一点。这里我选择将亚克力盒子粘在了音箱后方，这样平时不易发现，对颜值的影响小一点。
效果测试
1.首先使用电脑端的网易云音乐播放歌曲，此时播放方式为通过音频线进行有线连接，可以正常播放音乐。
2.然后使用华为P30播放一段音乐，同时开启蓝牙功能，可以发现如图所示的蓝牙设备：
连接该设备后，可以发现音箱中播放的音乐秒换成了手机端的歌曲。
关闭手机的蓝牙功能开关，音箱秒切换到电脑端播放音乐，中间几乎无停顿。
4.用iphone6s测试，结果一样，同样可以顺利实现蓝牙播放功能。
5.关于音质，由于自己是木耳，且本身使用的音箱音质普通，使用蓝牙方式播放音乐时，与音箱原有的有线连接的方式相比，基本听不出差别来。
6.普通用户使用的桌面2.1音箱大多与麦博M200十周年类似，属于有源音箱。这种音箱有内置的功放电路，所以使用蓝牙接收板配合此类有源音箱使用时，无需单独购买功放电路板。
有源音箱是指在音箱内部装有自配功放的一类音箱。这些功放是专门用于推动音箱内的喇叭，由于进行了专门的匹配设计，所以这些功放都能较好地用于推动音箱内的喇叭，从而让使用者不需再去考虑功放的功率有多大以及阻抗是否匹配等问题。另外，由于在音箱内还装有在放大器的前边便进行分频的电子分频器以及每台功放仅仅负责放大一段频率的声频信号，所以放大器的效率往往可以做得高些，失真也相对可以小些。
同时，我用这块电路板推了下AKG450耳机，实测可以推动，没啥问题。
如果大家想要使用无源音箱和大功率的耳机等，可以单独配一块十几块钱的功放电路板，店内也有卖的。不过根据商品页面的网友建议，如果同时使用蓝牙接收板和功放板，最好使用两个不同的充电器供电，避免出现共地干扰产生底噪。
总结
使用蓝牙音频接收器模块可以极其轻易地将有线音箱改为蓝牙音箱，基本不需要任何动手能力，只需将线材连接好即可，即插即用超级简单。
本次使用的这块板子输出模拟音频信号，适用于大部分用户的普通音质音箱，同时建议使用5V手机充电器或者充电宝供电， 使用主板USB接口供电易产生底噪。
对音质要求较高且动手能力较强的大佬，可以搜索CSR8630之类的板子。
普通桌面2.1音箱大多为有源音箱，所以无需另外购买功放板。
最后，感谢大家的阅读，希望大家都能用上心仪的外设，开心嗨皮~
