自行车车锁DIY：自制遥控自行车锁

一、智能车锁拆解

年前去废品收购市场寻宝的时候看到了几辆锈迹斑斑的酷骑共享单车，曾经江湖人称「小绿」，下场跟 OFO 一样，退不出来押金最后跑路了，我也是泡汤了 298 块钱的押金。上面的智能车锁倒还是蛮新的，之前就一直想整一个研究下里面的结构，便跟老板聊了下，没想到他也是位受害者，爽快的拆了一块锁送给我。

车锁擦拭了下还是挺新的，智能车锁大同小异，酷骑这个上面印着「必佳索」，品牌名字还有点文艺范。

百度了下「必佳索」是一家位于深圳的物联网公司，提供一站式 ODM 服务，目前活得好好的，看来还是要有核心技术啊。

车锁上用的是不常见的梅花形中空螺丝，可以防止一般人拆卸。后面方盒子里是两节 3V 5000mah 的电池包，据说能续航 2-3 年，电池仓上下盖板都被我掏了洞，作用后面说。

拆开后壳可以看出这把锁的做工还是很不错的，各个接缝处都有橡胶垫做防水处理。里面的电路板各个接口都采用可插拔设计，机械部分由电机、减速齿轮、行程开关组成，控制金属锁杆做往复运动。

把减速电机拿掉的话，用手可以推动弹簧，实现开锁，于是有了第一版改造。用绳子把锁芯和固定的外壳连接起来，这样拉动绳子就能开锁。

这也是最上面电池仓上有两个开孔的原因。

这种方式使用了一段时间，总感觉不够安全，每次开锁都要用手指伸进背面电池仓上的洞，掏里面那根线，动作也不够优雅，于是想着重新利用减速电机，改成钥匙遥控开锁的方式。

二、运动原理

原来智能车锁里的减速电机通电后会一直旋转，通过两个行程开关判断当前锁的状态来实现开关锁，所以要想控制车锁的话得先搞清楚减速电机的工作状态是如何改变的。

于是给电机加上 3V 电压一步步研究了下锁和两个行程开关的状态。

正常情况下，步骤 6 开锁后电机会继续转动，触发行程开关 K1 动作，给控制芯片一个信号，然后电机停止转动，等待用户上锁，回到初始状态从而循环整个流程。

而我买的无线遥控器只能实现开关状态，并不能根据行程开关的状态进行动作，这样就遇到了一个问题，当用户开完锁进入到步骤 8 后会电机继续转动，此时由于锁已经打开，锁芯没有运动的空间，会导致电机卡住，也就是电机通着电却转不动了，直到用户手动上锁解除卡死状态。

于是我打算加一个 LED 指示电机工作状态，正常情况下，按动遥控器开锁后就要停止按动，如果不小心一直按住导致电机卡死的话，LED 会提醒你。设计了如下的电路：

电源部分采用 3400mah 的 18650 锂电池，加上了 TP4056 充电保护模块，同时使用 HT7033 做低电压指示，当 18650 电池电压低于 3.3V 时，红色 LED 常亮，外壳预留充电接口，可以用移动电源进行充电。

减速电机并联上原来电路里的蜂鸣器，同时在电路中串入绿色 LED，当电机工作时，蜂鸣器鸣叫，绿色 LED 点亮。K1 和 K2 是原来的两个行程开关，K3 和 K4 分别是继电器的常闭端和常开端，K1/K2/K3 与 K4 构成「或」门，有一路导通减速电机就会工作，此时状态如下：

按下遥控器开锁时要注意听到锁打开的声音后就要松开按键，如果持续按住的话会进入步骤 9，此时无论遥控器按下或松开，电机都会一直转动，此时绿色灯亮，蜂鸣器鸣叫，提示你电机卡死，手动上锁可解除。

三、遥控车锁 DIY

上述原理分析清楚后便可以进入 DIY 实战，为了防水，首先得把当时在壳子上挖的洞用 T-8000 和热熔胶枪补起来，然后是电源部分：

接着是遥控部分，整完就是下面这样啦：

然后测试下功耗。这个接收器号称低功耗模式下待机只有 90ua，我用了 ASM1117 模块将 5V 的 USB 电压降为 3.3V 给整个车锁供电，用 USB 电表测试待机功耗电流 3ma，功率 0.015W。

工作状态最大电流 0.1A，功耗 0.5W。

所用的 18650 锂电池是 3400mah，估计能待机几个月的时间。

最后贴上我的 LOGO 贴纸。

用照片打印机打印了一些车牌贴在钥匙上增加信仰。

至此大功告成~

感谢观看~

常规防盗门怎么换锁芯

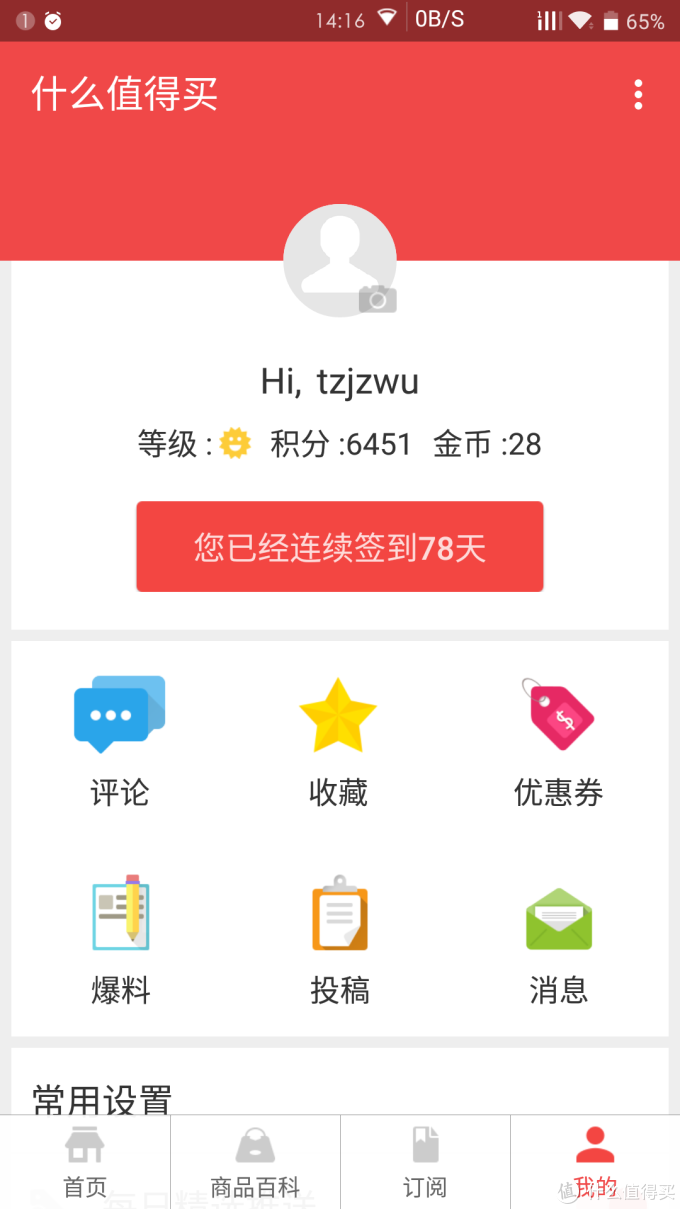

      一个偶然的机会认识了张大妈，从此便不能自拔。一年多来从值友的优惠爆料和原创文章里学到了很多东西，期间虽然没少剁手，着实也给自己和身边的朋友节省了很多银子。虽然认识张大妈一年多来等级都从星星都变成太阳的，但是自己对张大妈对值友的贡献不大，仅有一两篇优惠爆料。

      吃水不忘挖水人，虽然平时的工作很忙，今天决定写一篇通俗易懂关于家里防盗门换锁芯的文章来回馈张大妈回馈值友！

    前年的时候，某一天夜里，父母的家里凌晨三点左右，家里防盗门被传说中的“锡纸开锁”打开房门进去贼人，呆了半分钟离开。这一幕被母亲觉察到，所幸人才安全！同一楼的5楼丢了3000多现金。这件事过后，一家人一致觉得门锁的安全性是必须的，所以我开始了研究自己动手换锁芯之路，先后把父母家和自己家防盗门上带着的A级锁芯都换成了超B级锁芯。

    现在同事家刚搬完新房，让我帮他把锁芯换了，我借此来写这篇文章。

    首先是把锁芯卸下来量下锁芯的具体尺寸

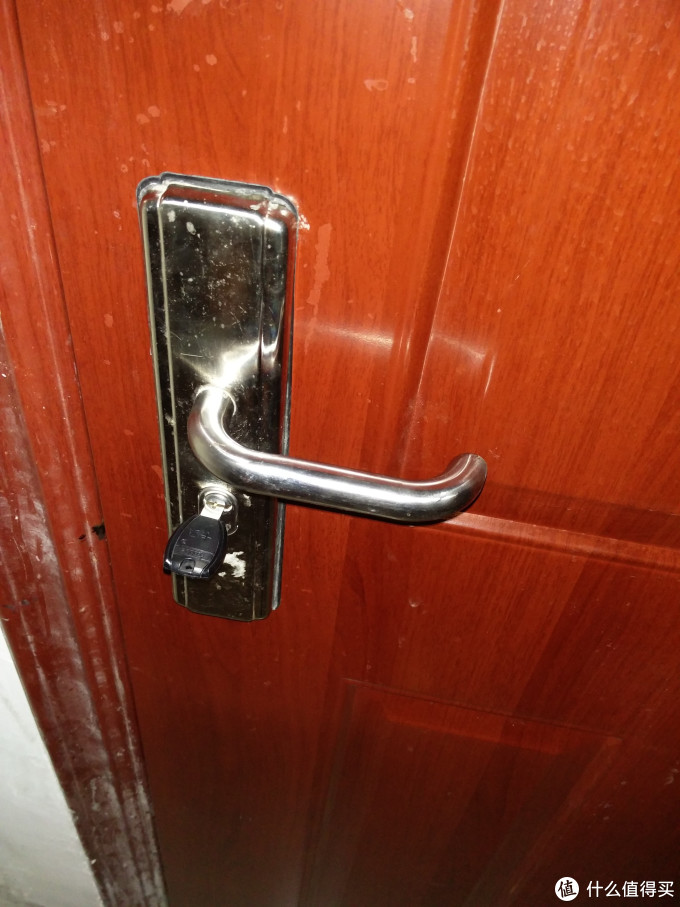

    先找把梅花螺丝刀把门把手上的两个螺丝卸下来，见下图

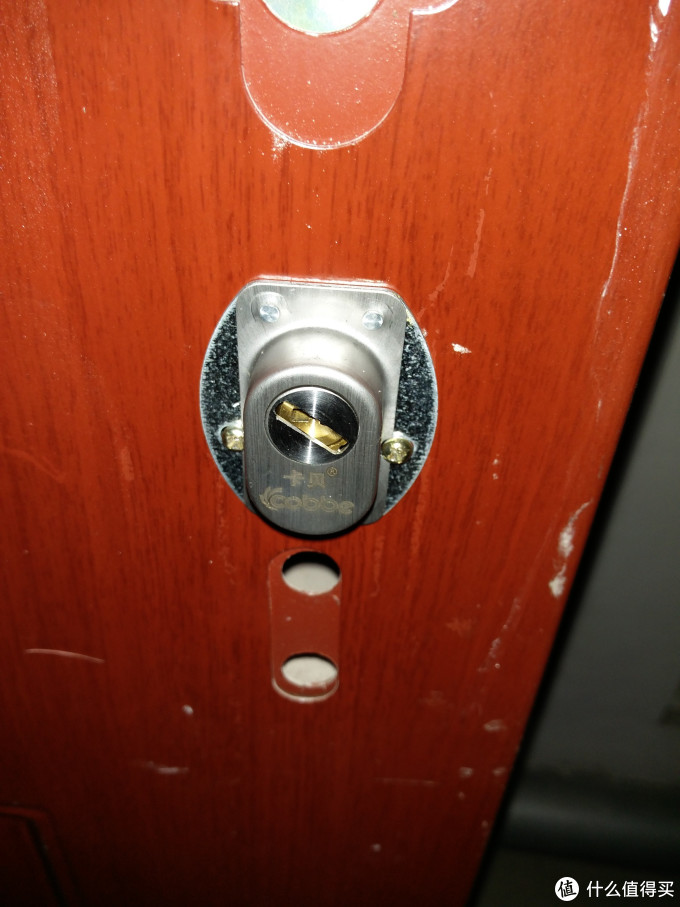

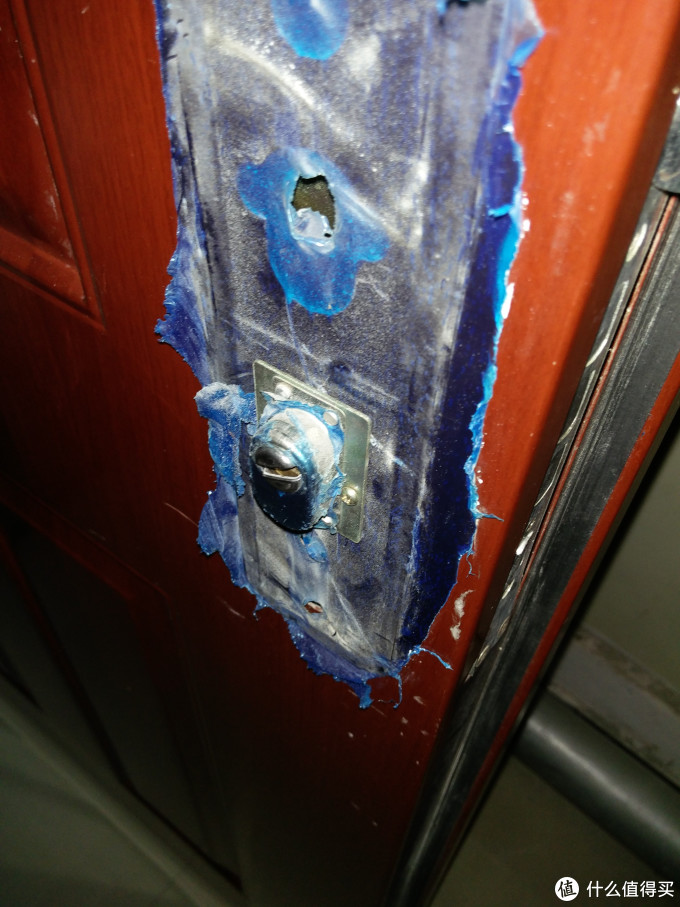

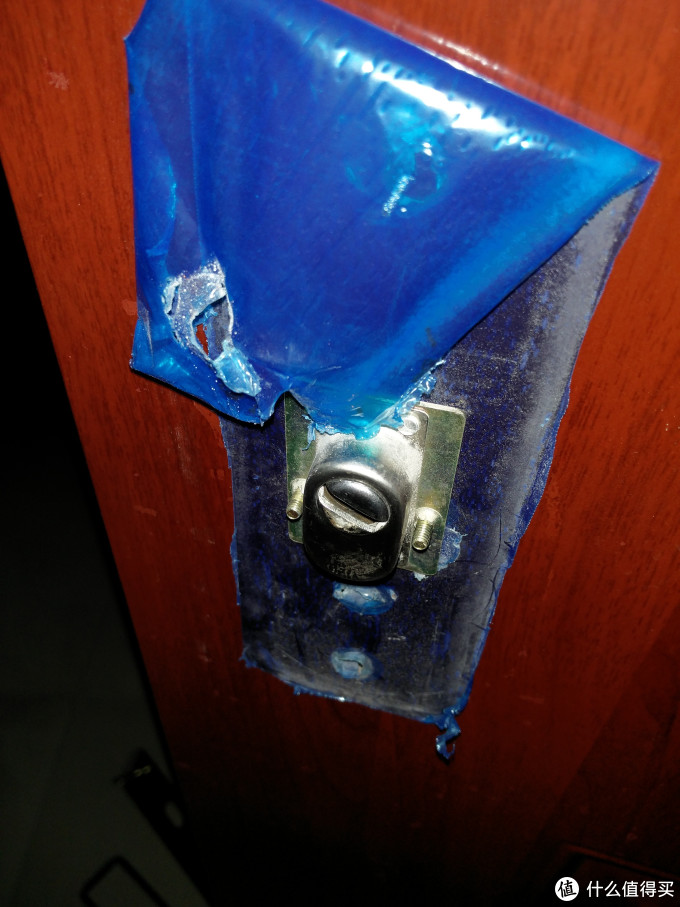

拆下门把手会露出锁芯的锁冒

然后把锁冒上的俩个螺丝拆下来，见下图

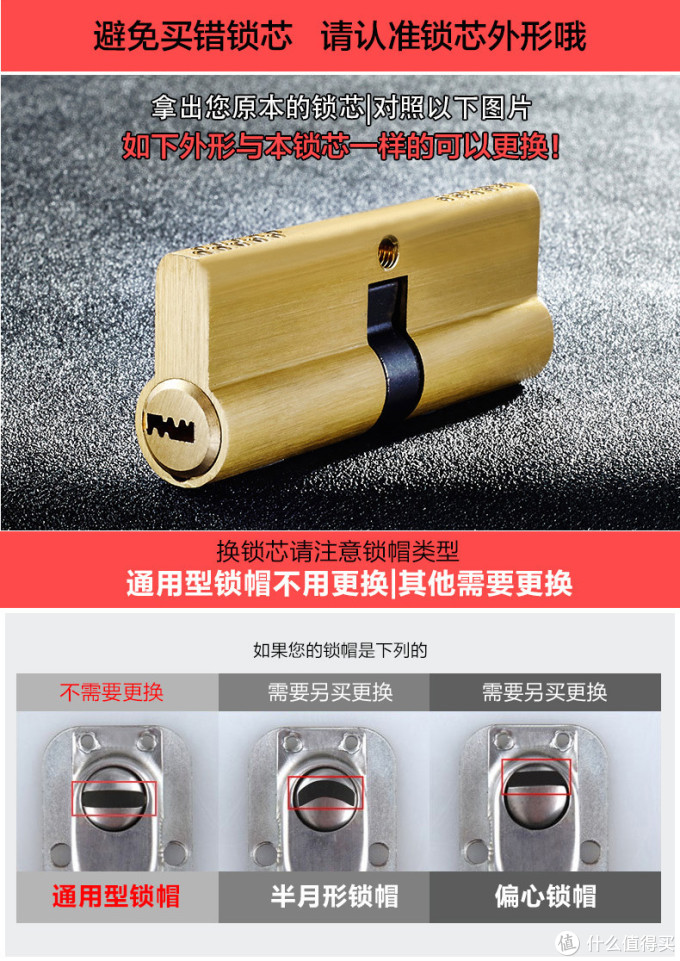

拆锁冒的时候，要注意锁冒的类型

    半月形和偏心型锁冒是需要更换的，在买锁芯的店里都有卖的，我帮同事在某宝上买的锁芯也送来锁冒，但是我还是给他用了他们门上以前的锁冒。

    拆下锁冒来后就露出了锁芯，但是这样锁芯还是拿不出来

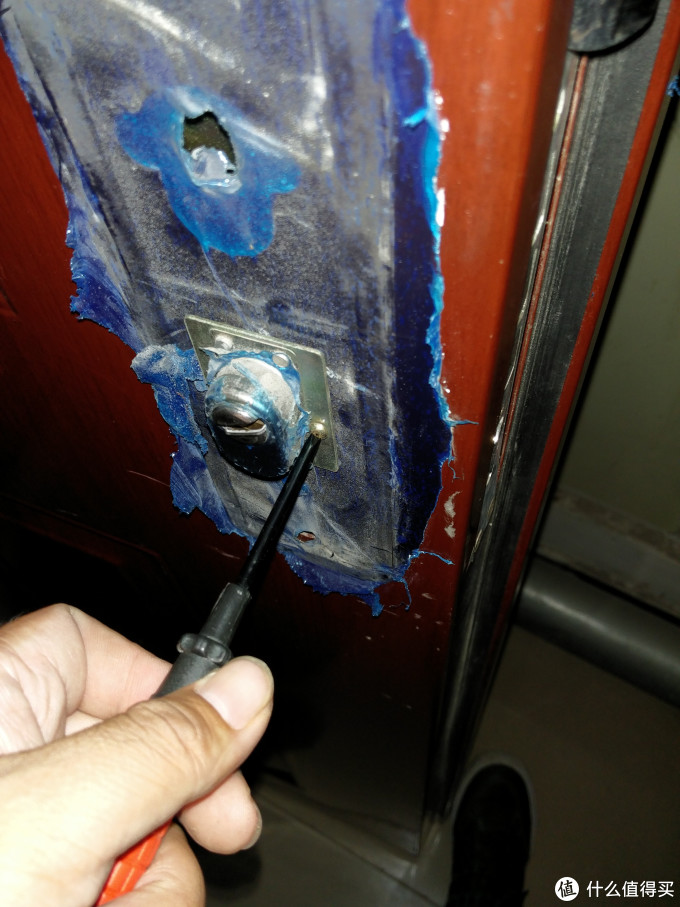

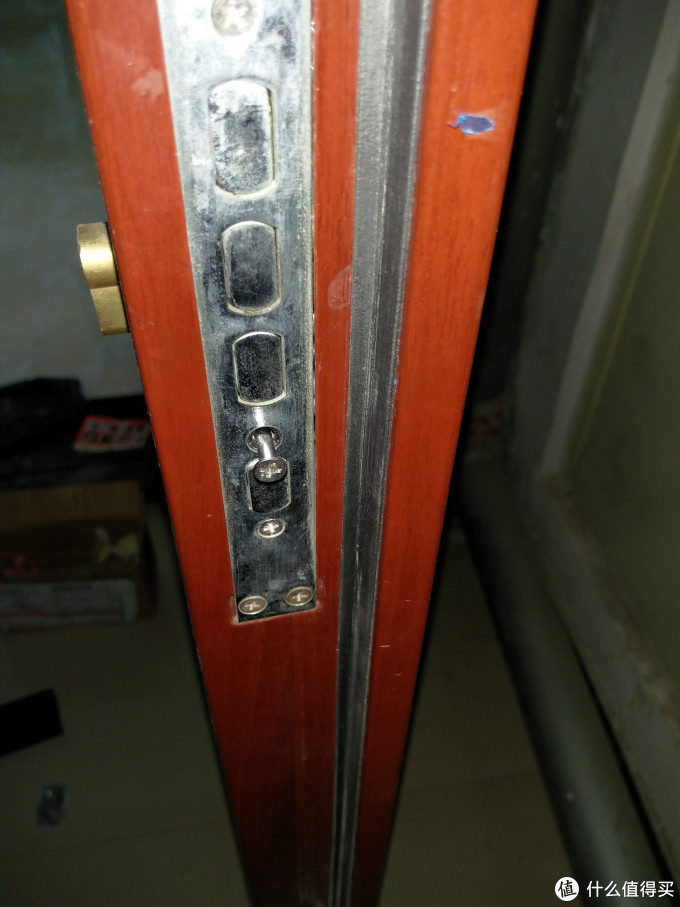

    最后还得再拆最后一个螺丝

    为了值友好看，我特地把螺丝卸松了突出来，值友不要拆错了螺丝。

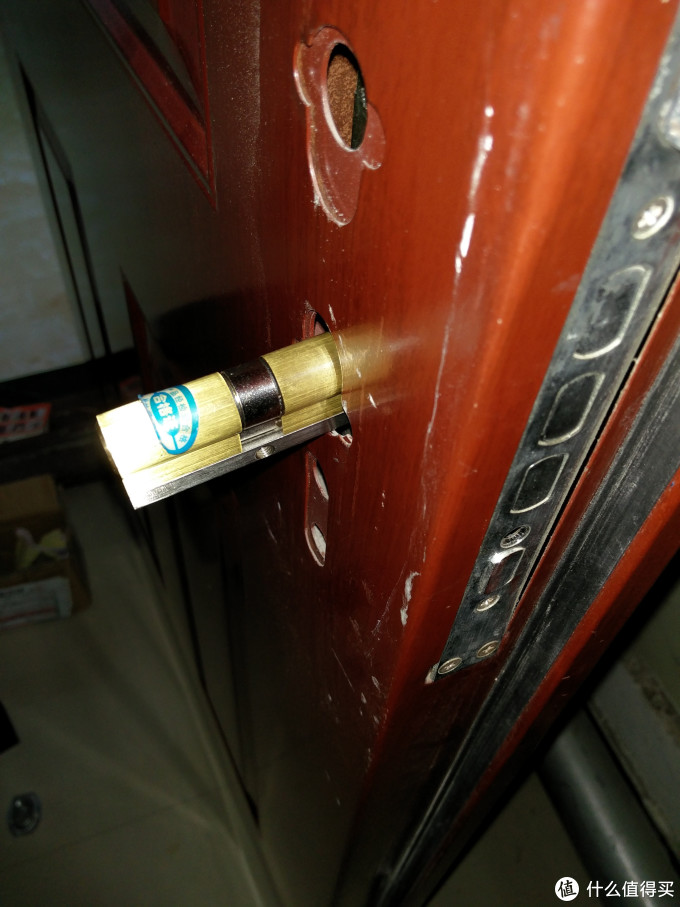

    拆完这个螺丝以后，锁芯就可以拿出来了。

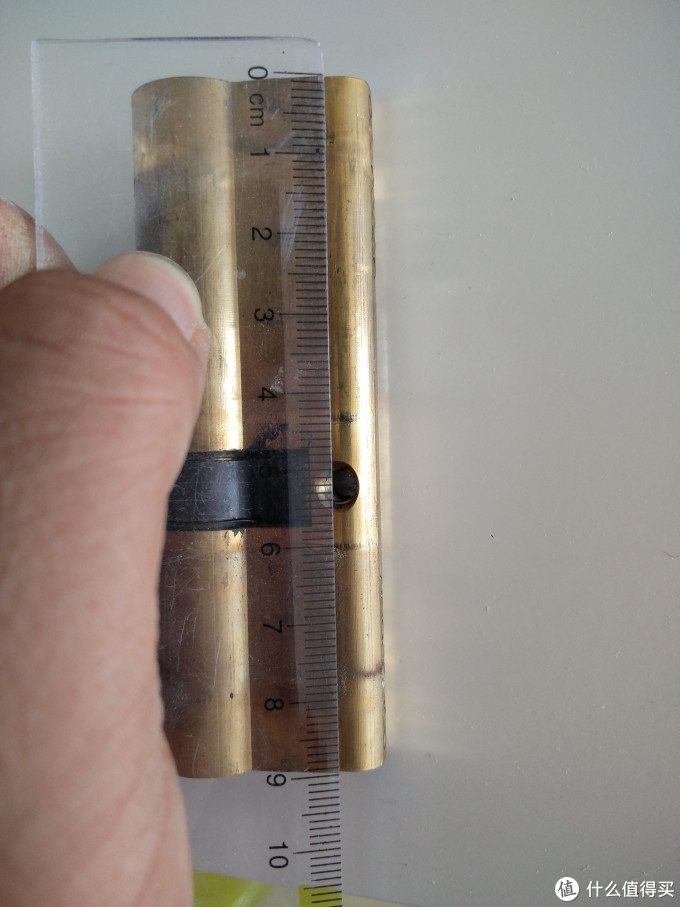

    把锁芯拿出来找一把尺子量一下锁芯的尺寸

     37.5+52.5=90 这个就是该锁芯的尺寸。

     量完锁芯以后，再按照刚才拆锁芯的反顺序把锁芯按上，如果有正好合适的锁芯就直接换上。

     关于锁芯的选择，值友也有文章写得很详细，我这就不多说了。

     我选购锁芯就是以下几点：

     1.超B级（C级锁国家这方面还没有正式的规定）

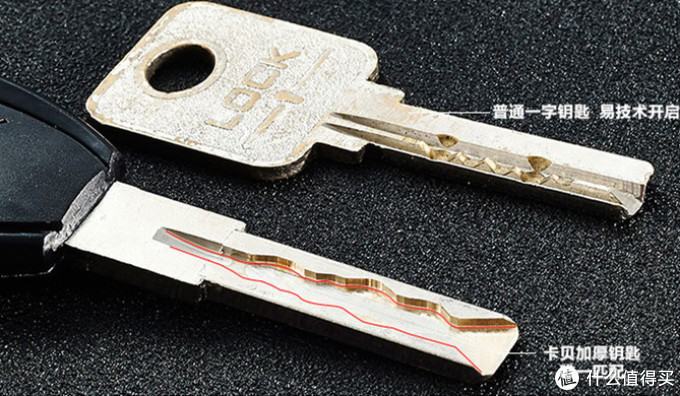

      内铣槽就是跟现在大多数汽车的钥匙一样。

    2.锁芯空转

      如果房子白天家里没有人，或者投资买的海景房等建议买锁芯空转技术的。如果家里天天都有人那无所谓。

   3.防扭断不锈钢条

    以上3条我个人认为在锁芯选购里是比较重要的，其他细节因个人喜好。

     锁芯在某宝有很多卖的，我换了好几个门上的锁芯都是在上边买的，有的用好几年了质量一直很稳定。为避免广告嫌疑，在这里厂家我就不说了。

超B级锁芯_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

  买的锁芯到货后，按照上边拆锁芯的步骤把锁芯换上

      至此，防盗门常规锁芯的更换就这样结束了，每个门换锁芯几乎只用几分钟的时间。值友们，是不是很简单啊！

     如果值友有什么疑问或需要帮助的可以留言，当地的值友免费帮忙更换。

     以上是“我的生活，我的张大妈 篇一 常规防盗门自己换锁芯”，接下来我将给值友们献上“我的生活，我的张大妈 篇二 机械表真皮表带自己选购和更换”。

     注：以上仅限防盗门常规锁芯的更换，我也曾遇到过比较奇葩的门锁，锁芯形状比较特殊，需要换锁体，非动手能力强的高手建议不要乱动。
