华硕机箱跳线接法
华硕机箱跳线接法
华硕主板这种接线的示意图(红色的点表示没有插针),实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头,但是实际上上面只有两根线,这里就需要连接到3Pin的PLED插针上,如上图的虚线部分,就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。首先,SPEAKER的规律最为明显,4Pin在一起,除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候,我们首先确定SPeaker的位置。然后,如果有3Pin在一起的,必然是接电源指示灯,因为只有电源指示灯可能会出现3Pin;第三,Power开关90%都是独立在中间的两个Pin,当然也可以自己用导体短接一下这两个pin,如果开机,则证明是插POWER的,旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了,注意电源指示灯和硬盘工作状态指示灯都是要分正负极的,实际上插反了也没什么,只是会不亮,不会对主板造成损坏。
华硕机箱

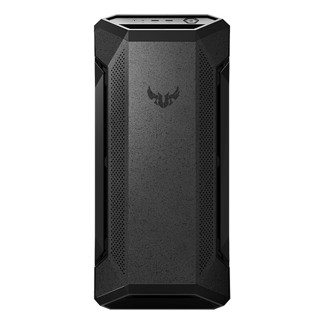

1. ASUS 华硕 TUF GAMING GT501 RGB E-ATX机箱 半侧透
商品简介:华硕 TUF GAMING GT501 机箱的外形设计非常硬朗。机箱整体尺寸为552x545x251mm,重量10.5kg,材质方面采用钢+塑料,侧板采用钢化玻璃面板,板材厚度0.7mm,钢化玻璃厚度4mm,支持背线。前置接口拥有耳机麦克风,2个USB3.0,电源开关按键。兼容性方面,CPU散热器限高180mm。散热方面,机箱前面板最大支持三把120mm风扇或360冷排,机箱背部支持140mm风扇或140冷排,机箱顶部支持三把120mm风扇或360冷排。扩展性方面,拥有7个硬盘位。机箱采用全方位防尘设计,配备防尘滤网。质保时间两年。
2. ASUS 华硕 TUF GAMING GT501 狙击手 RGB E-ATX机箱 半侧透 黑色
商品简介:华硕 TUF GAMING GT501 机箱的外形设计非常硬朗,做工扎实,机箱顶部配有编织棉质把手,可称重30kg,机箱外表面拥有特殊保护涂层,防磨抗刮。机箱整体尺寸为552x545x251mm,重量10.5kg,材质方面采用钢+塑料,侧板采用钢化玻璃面板,板材厚度0.7mm,钢化玻璃厚度4mm,支持背线。前置接口拥有耳机麦克风,2个USB3.0,电源开关按键。兼容性方面,CPU散热器限高180mm。散热方面,机箱前面板最大支持三把120mm风扇或360冷排,机箱背部支持140mm风扇或140冷排,机箱顶部支持三把120mm风扇或360冷排;机箱前面板预装三个120mm AURA SYNC RGB风扇,机箱背部配备一把140mm PWM风扇。扩展性方面,拥有7个硬盘位。机箱采用全方位防尘设计,配备防尘滤网。质保时间两年。
-
