彩色键盘换灯攻略

创作立场声明:记录生活,结交志同道合的朋友

MacBook一直是广大IT民工喜闻乐见的产品之一,它的优点很多,缺点也不少(优缺点总结请看文尾总结)。其中一条缺点就是键盘。有些人不满意键盘按键反馈,有些人不满意枯燥的泛白键盘灯(没错,就是我手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) )所以此文就是献给那些动手能力强的民工们,自己动手丰衣足食!

阅前须知

  1. 本人不对以下所有言论负任何责任,如有胆大不心细之人弄坏自己的农具,本人概不负责

  2. 本次“旅程”会留下不可逆的痕迹,你将失去电池胶,触摸板胶,键盘铆钉和免费维修资格,请确认电脑是否已经过保

  3. 动手之前,请焚香沐浴,斋戒三日,多看看片

  4. (想什么呢,看看那些老农民的动手视频,把握每一个环节,注意每一条接线)

  5. 准备完整的工具,千万别拆到一半,又要上某宝买工具。时间不等人,明天就上班(别问我怎么知道手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) )

  6. 如果没信心,建议花钱解决,找人更换(可以事先准备好需要更换的键盘和彩色背光纸)


准备物品&工具

1、新键盘和背光纸啦(如果不打算换新,可以省去这步)

其实现在某宝的键盘都差不多,正品也就说说吧。找了一家相对便宜的试试水咯

2、拆机螺丝刀套装(我这套比较完整,还能拆各种手机,关键是还便宜,淘宝自己买)

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)



手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

3、镊子(我的包含在拆机套装中)

镊子尽量挑特别尖的使用,操作起来夹得稳些,我试过4款镊子,这个套装的镊子算最好的

4、吹风机或者热风枪

5、一张废弃的银行卡或会员卡(保证硬度和薄度)

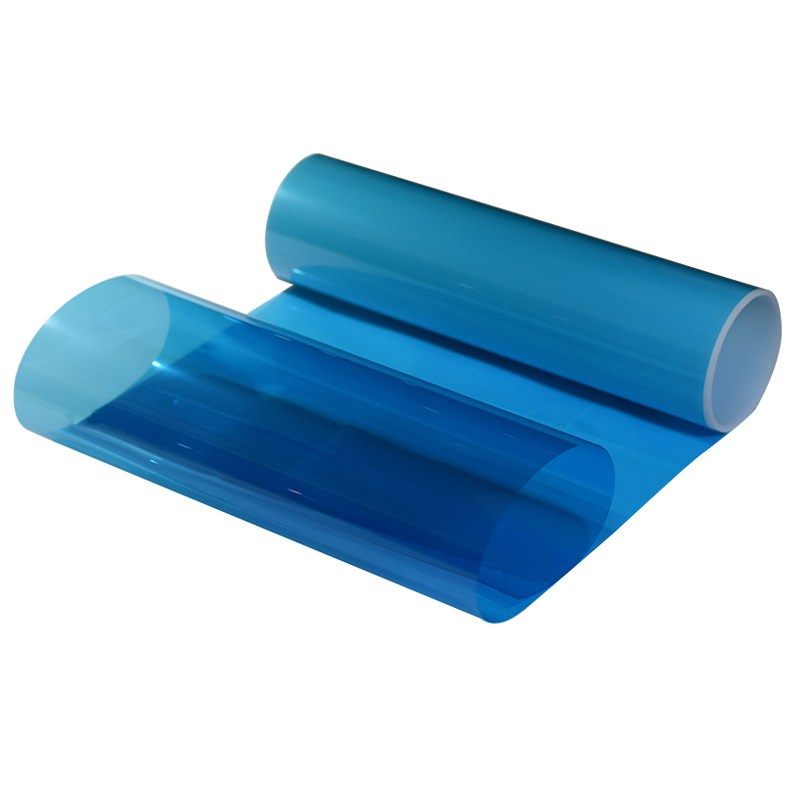

6、文具店的彩色便利贴(保证颜色多样性,我的像塑胶卡片,比纸的好),土豪也可以买某宝买彩色玻璃贴膜

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

7、拔铆钉的电子斜口钳(万一铆钉没弄干净,可以祭出此工具,别问我怎么知道手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) ,可选项)



8、存储螺丝的多个容器(螺丝比较多,还不一样,需要分门别类的放,建议和拆下来的硬件放在一起)

一、拆机

1、拆后盖

用相应型号的螺丝刀拧掉螺丝后,用吸盘工具在后壳上用巧力用力一拉就开了(我这个型号没有胶水),打开后的图片,请确定是否和我的电脑型号一致

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

2、断电源

一个优秀的拆机农民工一定要有这种意识,人体是导电的,手上还时不时有静电,所以这就是为什么要沐浴更衣了(一脸正气的胡说八道)。不想你电脑短路,多做点预防还是有必要的,人家外国人还带绝缘手套呢,多专业

这个接头是按压式的那种,所以用两个撬棒(塑料的)在两边用力一撬应该就能开了,就算是这么简单,也一定要心细,Slowing,第一次慢慢撬,感受一下

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

3、拆CPU风扇和导热片

就是拧螺丝,自己小心翼翼看着拧就行,不同型号的螺丝用不同的刀头就行,注意取掉两个接线头,要小心翼翼的取掉(你也可以暴力扯拉,反正不是我的电脑),红色的应该是小板的接线,绿色的就是风扇接头

这两个接线头都是插入式的,风扇接头是特别薄的,要慢慢取,取之前仔细看看有没有按压式的黑色卡扣,有的话一定要用撬棒或者镊子小心的掰立起来,这样才能取出接线(这两个我忘了有没有手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理),看后面参考视频吧)

可以顺便清理风扇的灰尘,装回去的时候有需要的话也可以换CPU硅脂可以顺便清理风扇的灰尘,装回去的时候有需要的话也可以换CPU硅脂

4、拆各种接线头

从左至右(你也可以从右至左,主要是防止遗漏),断开各连接线:

蓝牙(OR WiFi模块)<南北桥<左音响<大小主板连接线<触摸板<键盘<电池(已经断开)<右音响(这里有坑,线下面还有一个小的,也要断开)<电源接口<显示屏<背光灯(没错,这个玩意和键盘不在一起

1、蓝牙模块的连接线很容易断开,用镊子拉住线稍稍用力的向上一提就取下来了,只用断开三根线就行,不用把蓝牙模块的螺丝拧掉(因为我们是想取下小主板,而不是主板上的硬件)

可以看到取掉蓝牙模块并没什么用可以看到取掉蓝牙模块并没什么用

2、南北桥取下比较容易,用相应的刀头拧掉盖板后就是南北桥的实体了。南北桥采用按压式衔接,用两个撬棒在一头的两角,慢慢的用力向上撬即可断开,另一头同理。南北桥接头不一样,不用担心装回去的时候装反了。

红色框就是主板的接线口和盖板螺丝孔红色框就是主板的接线口和盖板螺丝孔

3、左音响,下图红色框就是左音响,绿色框是左音响的连接线,黄色框是接线口,这个接线口是按压式的,用镊子夹住下半部分,稍稍用力向上一抬就可以断开


手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

4、大小主板连接线,插拔式,用撬棒顶住两边向外推即可断开,还是要注意,一定要慢慢用力

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

5&6、触摸板和键盘连接线,这两条线都有开关,需要用撬棒撬起后,接线才能拔出。这两条线都非常的薄和脆弱,用镊子夹住,慢慢的,轻轻的拔出。

有开关,注意!有开关,注意!

7、右音响,留意坑和开关。用撬棒撬开红色框的开关,镊子慢慢拔出线之后,同样撬开黄色框的开关,拔出线即可。有些人肯定会遗黄色的接线,一定要注意。

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

8、电源接头线,插入式,用撬棒推出即可,撬开后拧掉螺丝,即可取出充电接头


、

9&10、显示屏和背光灯接头,红色框显示器接头有个固定开关,撬开即可拔掉接线;黄色框背光灯是按压式,用撬棒撬起即可


其实SSD硬盘可以不用拆,要顺便换一个大的可以考虑M.2 NVMe转接头其实SSD硬盘可以不用拆,要顺便换一个大的可以考虑M.2 NVMe转接头

11、拆主板螺丝,拧掉下面红框的螺丝,大小主板就可以取下来了(前提是所有线都断开了,所以取主板也要慢慢的,观察一下有没有线忘了断开,观察USB接口这些外设接头有没有卡在外壳洞里)

触摸板的螺丝千万不要动,不要问我为什么知道触摸板的螺丝千万不要动,不要问我为什么知道

12、拆电池准备,如果一切顺利就会看到下面这张图,这个时候是没法直接撕掉背光纸的。真的,我试过,发现有块触摸板背壳压住了下半部分的背光纸,这个背壳板又在电池的下面,所以电池一定要拆

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

被触摸板铁板压住的背光纸被触摸板铁板压住的背光纸

13、拆电池,用电吹风(热风枪/风筒)对着电池和C壳的接缝处吹上15秒左右(自己估计,太热理论上会造成电池膨胀),接着拿出废弃的银行卡(会员卡)从一侧底部慢慢插入,只要保证卡片方向尽量朝向背壳而不是电池(以防弄坏电池表层)。遇到阻力就对了,说明你的电池粘的很牢固(废话手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) ),这个时候别放弃,逐步的用力,只要感觉到卡片一直在插入就行,总会插到底(手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) 别想太多),依次类推一个一个的拆掉所有的电池

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

拆电池注意这个黑色的铁棒棒,这是连接电池组的线缆,所以千万别弄坏(断)了

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

拆掉后的电池,可以看到卡片已经变形,基本不能用了,所以需要废弃的

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

千万别碰这个位置,别看到有螺丝就拧,这个是触摸板的螺丝,没必要拧,拧掉也没啥用,我反正拧完触摸板没法按压点击了手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

拆掉电池后的状态

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

14、拆触摸板背板,也是和电池一样是粘住的,祭出电吹风吹个1分钟,然后用撬棒或者卡片插入,慢慢撬开就行

拆开后的状态,可以看到背板压住了键盘的线缆和背光纸,不拆不行拆开后的状态,可以看到背板压住了键盘的线缆和背光纸,不拆不行

15、撕下背光纸,如果你想换键盘可以买带背光纸的套装,这个背光纸就没用了(但是原装和某宝买的不一样,不知道是否影响亮度),没用的背光纸可以暴利的撕掉(撕烂也没关系);如果你只是想换背光灯,这个背光纸还是要保留的,所以先用电吹风吹上1分钟,之后找到一个边角,慢慢的撕开就好

键盘上还残留不少的几年前倒下的咖啡渍键盘上还残留不少的几年前倒下的咖啡渍

撕开的背光纸撕开的背光纸

原装背光纸上面有密密麻麻的点,某宝买的没有原装背光纸上面有密密麻麻的点,某宝买的没有

16、给背光纸贴上彩色便利贴(也可以用玻璃贴膜哈),贴的方式按自己喜欢的方式即可,完全覆盖洞口就好,如果你只是换背光灯,看到这部就可以跳

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

17、撕掉键盘,看着像金属很硬,其实和易拉罐差不多的软,弄开一个边角之后用手慢慢用力撕!慢慢用力撕!慢慢用力撕!(重要的事说三遍手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) )。

为什么要慢慢用力撕,因为我就是速度太快键盘上那些铆钉的跟大部分都没有同时带掉,没法拧螺丝。

最后中途出门买工具,买了之后发现还是不行。最后用土办法,用螺丝刀顶住铆钉的根部,尽量调整角度至水平(这样才能保证铆钉完整的飞走,不会留下根,别问我怎么知道手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理))。用锤子锤螺丝刀,用大力出奇迹的方法把铆钉敲出去 手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理) ,都是泪啊,还好铆钉很容易敲掉,不然只有换C壳了。当然也可以用电子斜剪钳拔出铆钉(卖键盘的客服说的,这我就没试过了,想着应该比锤子敲文雅一些)

完全拆后的MACBOOK,大力出奇迹!完全拆后的MACBOOK,大力出奇迹!

没有一起带掉的铆钉根部,大力出奇迹把少年没有一起带掉的铆钉根部,大力出奇迹把少年

18、搞完前面的就可以开始装新键盘了,按照原来的走线放上新键盘,拧上买或送(我的是买的)的螺丝,这样键盘就装好了

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

19、装好键盘后接着就是把附带的键盘背光纸按照孔洞放上,这里注意一下,我买的键盘背光纸开口没有百分百的重合,有些地方没有断开,需要用剪刀在下面这种露出蓝色的左右剪上一下(只能剪蓝色区域,因为没有内容!!),剪断的目的是装主板的时候不会因为压住背光纸的边,背光纸顶起留下空隙没法正常安装主板。

背光纸下面立起来的部分就是长出来的部分,不剪开没法做到元件的自然贴合背光纸下面立起来的部分就是长出来的部分,不剪开没法做到元件的自然贴合

20、原路贴回触摸板背壳,电池,大小主板和各种元器件,逆方法接回线,拨下接线口上小巧的开关。最后一步才是接上电池的连接线,之后就大功告成了。

手拆MacBook Pro retina13(2013末)/ A1502,换彩色键盘灯攻略(修键盘同理)

21、最后确认一遍安装的顺序的正确性,线缆插入方向,有无遗漏,有无松动等,先不盖上后盖,尝试开机,测试开机是否正常,CPU风扇是否正常运转。然后再拧上后盖,至此,MacBook Pro换键盘和彩色灯的流程完成!

开灯下的彩色键盘灯开灯下的彩色键盘灯

关灯下的彩色键盘灯关灯下的彩色键盘灯
