随着USB PD快充技术的普及，现在移动电源已经可以支持最高100W的输出功率了，但是对于大多数用户来说都是用不到的，而一些支持快充的基础款移动电源还是有很大的市场空间的，可以满足手机充电的基本需求，并且价格方面也可以接受。今天为大家带来的是由紫米推出的移动电源，紫米10000mAh迷你双向快充移动电源，它不仅外观小巧，而且支持三款设备同时充电，最高支持22.5W快充。
外观

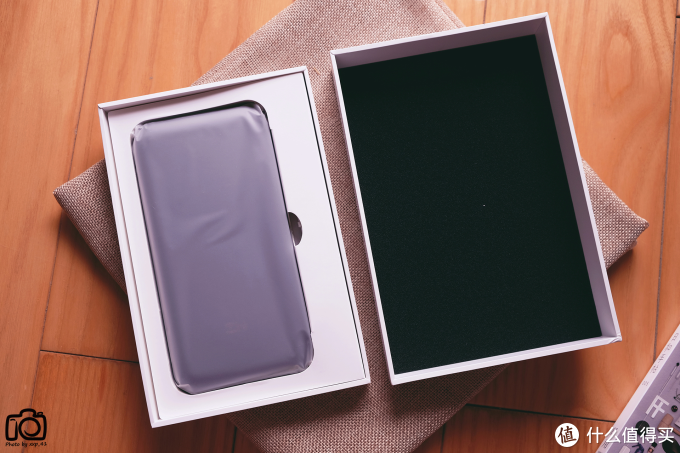

全家福为一个移动电源、一条充电线和一册说明书。
紫米推出的10000mAh双向快充移动电源外观为白色，整体看上去精致小巧，像极了袖珍版的乳胶枕，表面采用哑光纹理设计，很有质感，正面只有紫米的品牌Logo字样，非常干净。
面与面的交界处过渡的非常自然圆润，弧形的线条，可以带来更好的握持手感。

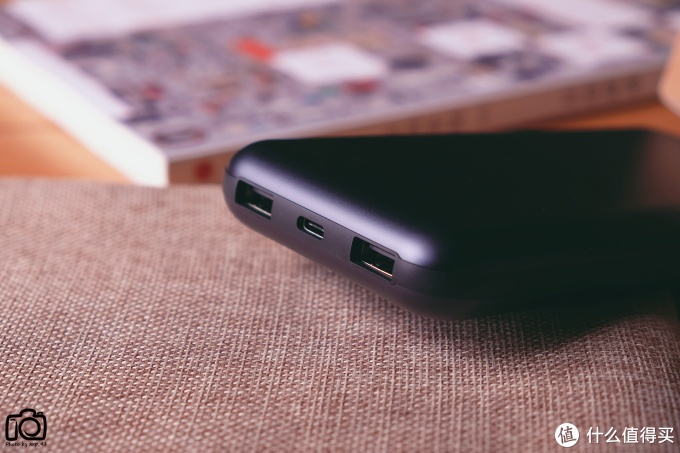

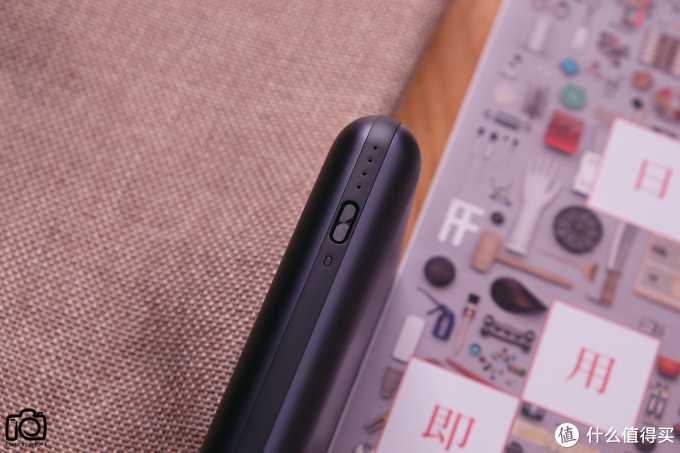

侧面是电源的电量指示灯，一共四颗指示灯，四颗圆形的电量指示灯。它共有2个USB-A、1个Type-C以及一个Micro USB接口，并且支持市面上大部分常见的快充协议，2个USB-A、1个Type-C还可满足3口同时进行输出，要注意的是，只有在单口使用时才支持最高的22.5W输出功率。略微凸起的电源键，方便用户盲按。双击电量检查键即可进入小电流充电模式，可轻松为蓝牙耳机、手环之类的充电，很人性化的设计。
移动电源长度约为9厘米。
宽度为6厘米多一点。
非常小巧，妹子带一个在身上也不会觉得重，很轻松就可以放在口袋中，方便携带。
充电测试

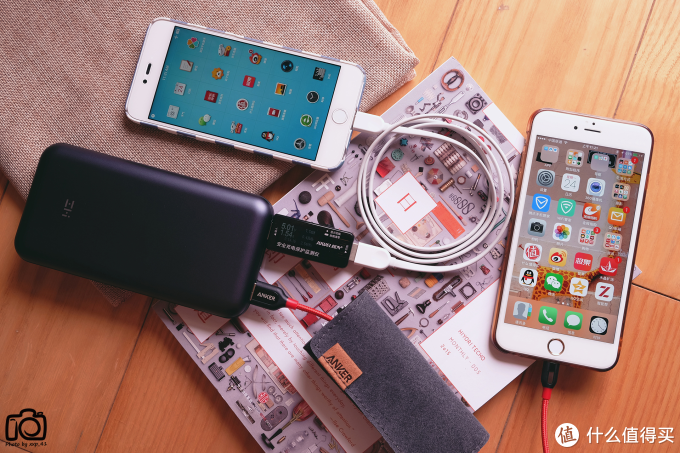

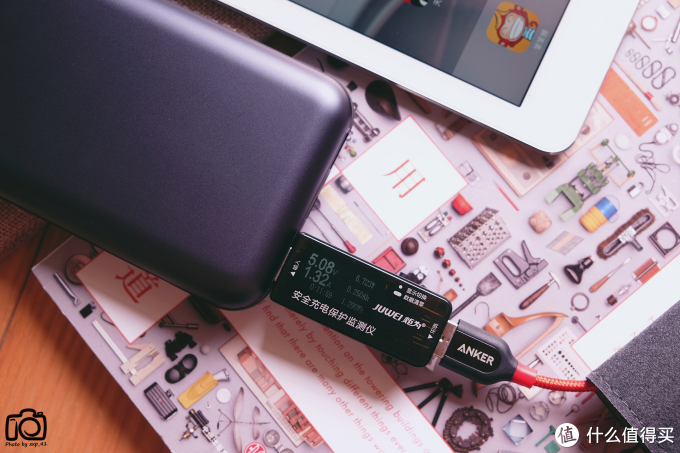

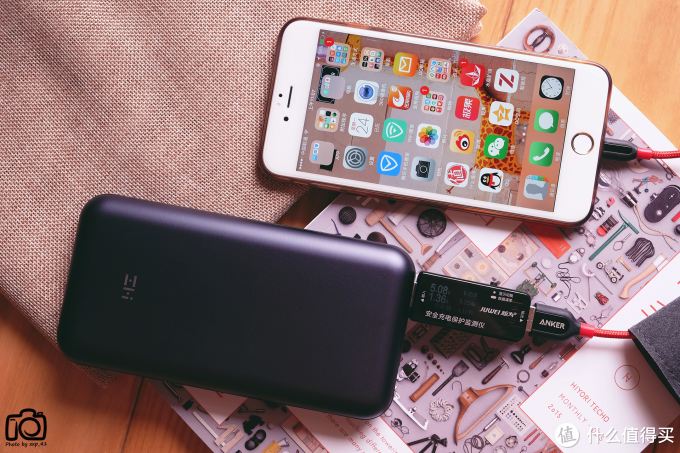

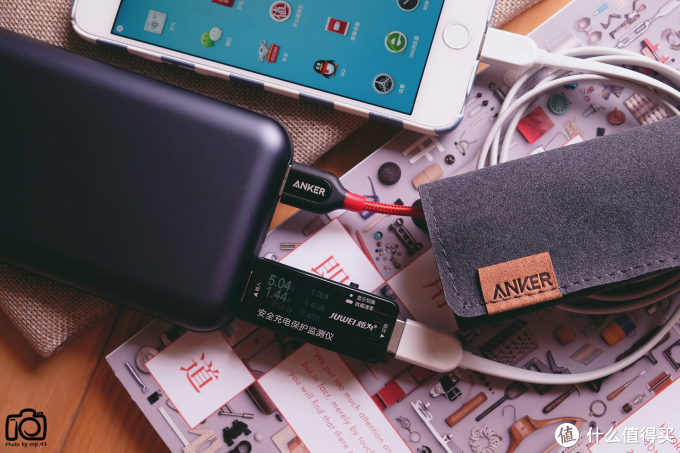

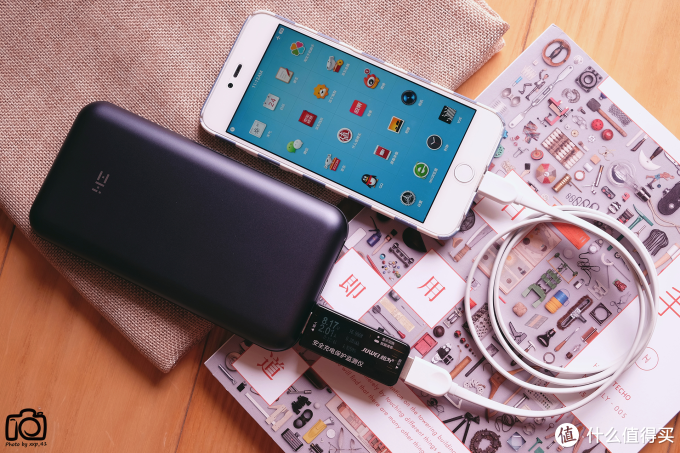

同时充iPhone和安卓手机 ，毫无压力。充电的过程中也没有移动电源没有任何发热的现象。

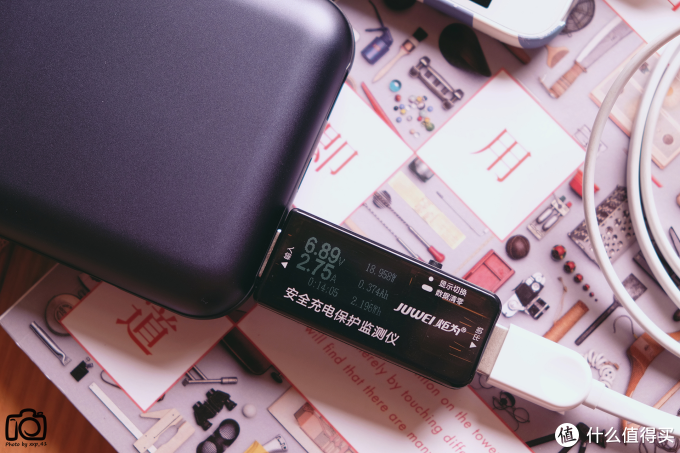

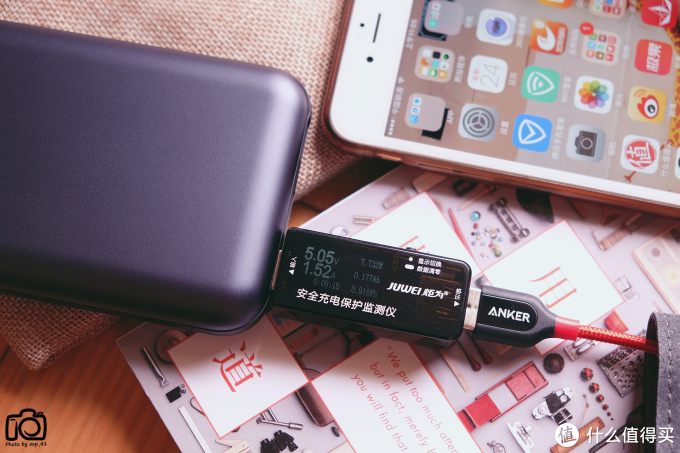

选用的iPhone充电速度最为明显，比五伏一安要强太多。在日常的使用中，当我们接入需要充电的设备时，紫米10000mAh迷你双向快充移动电源能够智能且迅速的识别出该设备所支持的快充协议，并与之匹配对应的快充模式为设备进行充电，让设备在保证得到最快的充电速度同时，也更好的保护了电池的使用寿命。
紫米10000mAh迷你双向快充移动电源还提供了我们看不到的温度保护、短路保护、输入过压保护、输入过流保护以及低纹波等，充电更安全放心。
总结
紫米10000mAh迷你双向快充移动电源外观小巧便携，出门方便携带，内置10000mAh的电池容量日常出行使用足够。外形圆润，拿在手里没有一点压力，手感不错。兼顾性能、便携、外观，，可三台设备同时充电，是出差旅行的好选择，为低电量恐慌的你提供额外的电力支持。
美中不足的是如果增加一个快充指示灯，让是否处于快充状态一目了然就更好了。
展开阅读全文
随着小米系列手机私有化协议更新，紫米也紧跟脚步推出了新款无线充移动电源WPB01，产品采用野踪绿全新配色，让人眼前一亮。这款产品配备1A1C这两个热门的接口，除了支持市面上常规的18W QC或PD快充外，还支持小米专有的10V2.25A有线快充。
此外移动电源还加入了无线充功能，支持10W无线充输出，日常出门忘记带线也无需担心。产品目前已上架官方自营旗舰店，定价为149元。下面充电头网就对其进行详细拆解，看看其设计做工如何。
一、紫米无线充移动电源外观
包装盒顶部带有挂钩设计，正面移动电源外观图占据绝大部分地方，两侧是产品的特性标识。
包装盒背面有防伪码、产品规格参数信息以及相关商家基本信息。
打开包装盒，充电宝外套防尘袋，另一个小槽内放置数据线。
包装内物品一览，包括充电宝、A to C数据线以及使用说明书。
数据线使用魔术扎带捆绑整理，线缆整体不是很长，方便携带和使用。
紫米这款移动电源机身修长扁平，造型设计上和其它常规的10000mAh充电宝没多大区别，但野踪绿配色一改往日非黑即白的单调风格，让人眼前一亮。
机身正面外壳上设有三角纹路，增加上手手感。
靠近顶面一角镶嵌一块金色金属片，镭雕ZMI品牌Logo。
背面设有无线充闪电标识，支持无线充电。
移动电源顶面1A1C两个接口；此外还有四颗电量指示灯和一颗无线充电指示灯，分别亮白光和淡蓝色光；最右侧是电源按键。
机身底部标注产品的规格参数信息
产品型号：WPB01
电池种类：锂离子聚合物电池
电池能量：37Wh 3.7V 10000mAh
额定容量：5500mAh（5V 3A）
USB-C输入：5V3A、9V2A、12V1.5A
C输入同时A输出：5V2.4A
C输入同时无线输出：5V2A、9V2A、12V1.5A
C输入同时A+无线双输出：5V 3A
USB-C输出：5V3A、9V2A、12V1.5A、10V2.25A MAX
USB-A输出：5V2.4A、9V2A、12V1.5A、10V2.25A MAX
双口同时输出：5V3A MAX
无线输出：10W MAX
有线无线同时输出：15W
使用游标卡尺实测移动电源机身长148.05mm。
宽度为70.55mm。
厚度为16.64mm。
和iPhone 11 Pro MAX直观对比，移动电源还要“纤瘦”一些。
厚度比一元硬币直径要小一些。
净重约为227g。
使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、QC3.0和FCP快充协议。
使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、PD3.0和PPS快充协议。
除此之外，其PDO报文显示USB-C口具备5V3A、9V2.5A两组固定电压档位以及5.0-11V/2.25A一组PPS电压档位。
二、紫米无线充移动电源拆解
将移动电源拆开，机身壳边缘采用卡扣进行封装。
背面机身壳对应无线充电线圈和PCB板处贴有导热贴。
另一半机身壳在电芯和PCB板交界处设有隔离板，电芯上贴有泡棉胶并放置无线充电线圈，PCB板使用螺丝进行固定。
PCB板正面一览，部分区域覆盖屏蔽罩，屏蔽罩上贴有谐振电容。
板子背面一览。
经过对PCB板正背面电路观察发现，紫米10000mAh无线充移动电源采用一颗主控芯片进行控制，通过同步升降压转换电压实现USB输入/输出以及无线充输出的设计架构。下面我们从电芯放电三路输出来介绍各元器件的信息。
力神电芯特写，规格为3.7V，10Ah/37Wh，充电限制电压4.2V。
电芯侧面固定有热敏电阻进行温度监控。
电芯和PCB板通过镍片点焊连接，正负极之间胶封元件是电池保护管。
丝印5058A的电池保护IC。
移动电源主控芯片采用现代单片机A94B458，用于端口输入输出控制和电量显示等功能。
南芯SC8934同步降压转换器，内置MOS，支持反向升压，i2c接口控制，支持12V输入，用于电池升降压管理。
南芯SC8934详细资料信息。
白色10mΩ电流取样电阻特写。
2R2升降压电感特写，TDK合金电感。
电源键特写，贴片焊接。
LED指示灯特写。
韦尔 WNMD2167 MOS管，其中右上边的两颗作为USB-C口的切换保护开关，第三颗则作为无线充输入配电切换开关。
韦尔 WNMD2167 详细资料。
USB-C母座特写。
WNMD2167 MOS管，作为USB-A口输出保护开关。
USB-A母座特写，沉板过孔焊接，外贴防尘胶带。
泡棉上贴有一块方形触摸贴片，用于检测手机放置。
Azoteq IQS227AS触摸检测IC，配合触摸检测贴片检测手机放置，而无需按动按钮启动无线充电检测，更加智能节能。
Azoteq IQS227AS 详细资料。
一颗24.0MHz无源晶振，为无线充电主控提供时钟。
丝印MI9500，小米定制的无线充电主控芯片，采用Nuvolta伏达架构定制。
与无线充电主控芯片搭配的是一颗丝印MI9000的全桥芯片，同样是基于Nuvolta伏达架构定制，是无线充电的集成功率级，内置驱动器和功率管。
充电头网拆解了解到，基于伏达架构定制的MI9500+MI9000无线充电方案此前已被ZMI紫米20W无线快充车载支架、小米20W立式无线充电器、小米10000mAh无线充电宝青春版采用。此外，伏达的高集成为无线充电方案还被小米30W立式风冷无线充电器采用，助力小米9 Pro实现30W无线闪充，芯片性能获得了小米供应链的一致认可。
0.5μF的无线充电谐振电容。
无线充电线圈特写，绕制紧密，中心固定有热敏电阻进行温度监控。
全部拆解完毕，来张全家福。
充电头网拆解总结
ZMI紫米10000mAh无线充移动电源采用野踪绿配色，很有个性特点，机身纤瘦扁平携带也方便。产品整体支持QC、FCP、PD3.0和PPS等快充协议，USB-C口还支持5V3A、9V2.5A和5.0-11V/2.25A电压档位，无线充支持10W输出。10V2.25A有线快充可满足米粉用户日常应急充电需求。
充电头网通过拆解了解到，这款移动电源主控芯片采用现代单片机A94B458，控制USB和无线充两电路的输入或输出，以及电量的显示和电芯线圈温度控制。USB电路升降压转换采用南芯SC8934，内置IQS227检测手机放入，无需按钮开启无线充电，使用更加方便。无线充电路则采用基于伏达架构定制的MI9500+MI9000无线充电方案。此外电芯固定保护措施充分，电芯线圈均配有热敏电阻进行温度监控，并配有导热贴帮助散热，做工扎实可靠。
