倍思Baseus22.5瓦移动电源简评

       说起移动电源,熟悉数码的朋友,相信对倍思Baseus这个品牌不会陌生。笔者熟悉这个品牌也是从它去年推出的首款65瓦GaN氮化钾充电头才开始了解。因为它时尚的外观,小巧的体积,以及65瓦的大功率以及那颗蓝色的指示灯深深的吸引了笔者,后来据了解,它也是全网60瓦氮化镓充电器销量Top 1的品牌。

       今天我们给大家带来的是它的另一款产品,一款小巧的数显移动电源。

       先来看包装,依旧是倍思Baseus白底黄色logo的清新简约风格,辨识度很高。

简约的包装正面印有移动电源本体简约的包装正面印有移动电源本体

背面印满了参数信息和厂商信息背面印满了参数信息和厂商信息

      打开包装,里面除了移动电源本体,还附送了一根USB A to USB C的充电线,以及若干纸片。本体的正面印有磨砂质感的22.5瓦的输出功率字样,上面为一块显示数字电量的镜面屏幕。左侧印有一万毫安标识,右侧为移动电源开关和Baseus倍思logo,底部为功率,容量和厂商信息。可以看到,输入和输出功率均为18w,但是USB A口的输出功率为华为的22.5w。协议方面,支持华为的fcp、scp、三星AFC、qc 2.0 qc 3.0、PD 2.0 PD3.0 PPS以及苹果2.4  PE+等。可以说,除了不支持OPPO的vooc以外,基本上协议全满了。

显示数字电量的镜面屏幕显示数字电量的镜面屏幕

左侧面标注一万毫安字样左侧面标注一万毫安字样

右侧面上半部分的电源按钮右侧面上半部分的电源按钮

底部标注功率参数和厂商信息底部标注功率参数和厂商信息

体积和重量方面

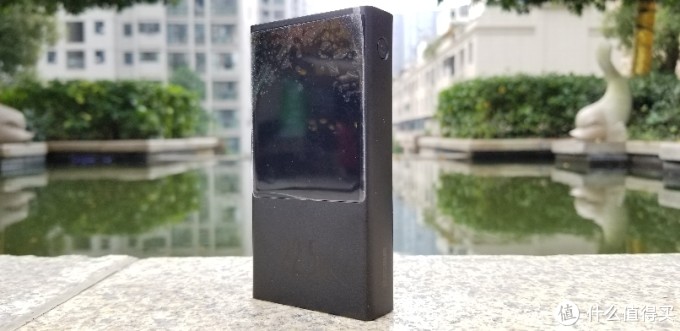

       笔者拿到的是10000毫安的,还有一款是20000毫安的。可以看到10000毫安的倍思Baseus数显移动电源本体还是非常小巧的,105*54*17的尺寸,虽比小米10000毫安移动电源高配版厚4.4mm,但剩在高度和宽度都很有优势,完全可以握在手中,180g的重量也是非常轻的。另外不得不说的是,应该是类肤涂层的材料,触感很好,但非常容易留下手印。

正面印有22.5w字样正面印有22.5w字样

 充电方面

       给移动电源本身充电,第一次使用从0开始充电1小时24分钟,可以充满70%,但是到了71%的时候,显示时间比较长,需要27分钟,到两小时15分钟,完全充满。但在后续的使用当中,完全给移动电源充满需要3个小时,也符合18w输入功率的移动电源充电所需时长。USB-C口支持输入和输出,USB-A口仅支持输出,但是A口可以支持华为的22.5w。

        我们给一部3300毫安的三星Note8手机充电,从零开始充,充2.5次到3次是没问题的。给华为p30充电和ipad mini 5充电后续我们更新。

倍思Baseus22.5瓦移动电源简评

倍思Baseus22.5瓦移动电源简评

倍思Baseus22.5瓦移动电源简评

倍思Baseus22.5瓦移动电源简评

倍思Baseus22.5瓦移动电源简评

未完待续

展开阅读全文

倍思20000mAh移动电源拆解

充电头网最近拿到了Baseus倍思一款20000mAh 45W PD快充移动电源BS-20KP204,这款充电宝不仅容量大,而且2A1C三个接口均可进行快充充电,其中USB-C接口为双向快充口,最大输出功率达到45W,可以让手机快速满血复活,20000mAh的容量可以支持更久的待机时间。下面小编就和大家分享这款移动电源的拆解,看看里面用料如何。

一、Baseus倍思45W 快充移动电源外观


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


倍思典型的黄白配色包装盒,上端配有挂钩方便展卖,正面左上角是“Baseus”品牌logo,中间是移动电源外观图,下面是产品名称以及特性标签。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


背面印有产品使用外观图以及参数信息,产品已经通过了CE认证和FCC认证。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


打开包装,里面使用硬质纸盒对产品进行固定和保护,移动电源外套防尘袋。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

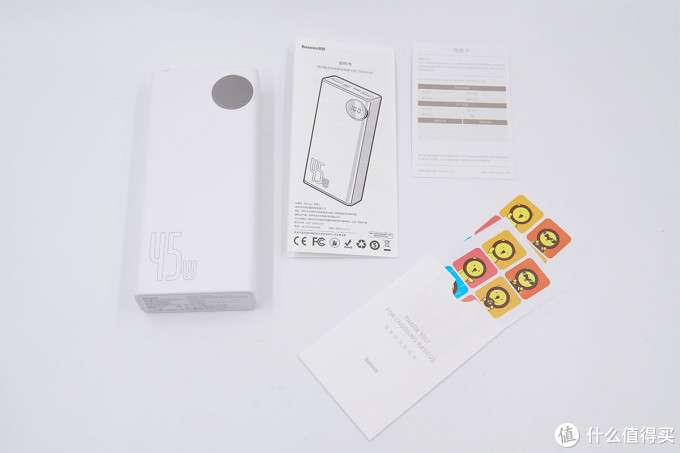

包装内含:移动电源、产品说明书、保修卡和感谢小卡片。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

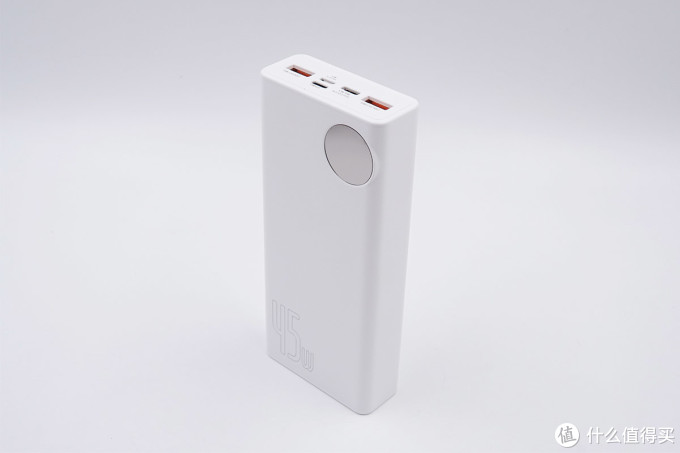

Baseus倍思这款20000mAh 45W PD快充移动电源采用PC阻燃白色外壳,机身修长,正背面为斜纹设计增加上手感,侧身为光滑弧面过渡不硌手。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

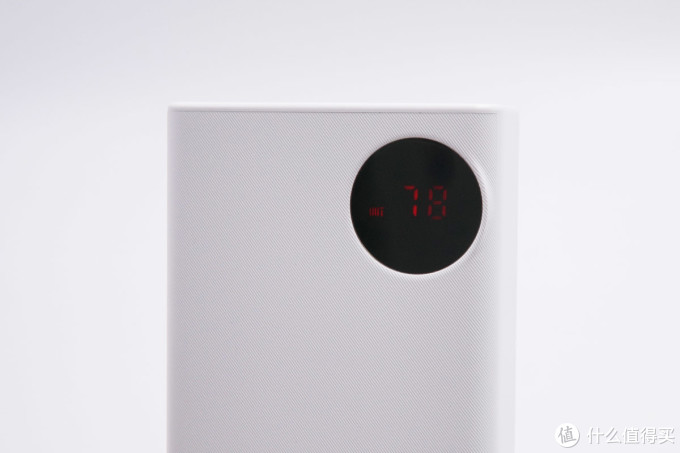

移动电源正面斜纹设计,增加手感,右上角配有LED电量显示屏,可随时观察剩余电量无需盲猜。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

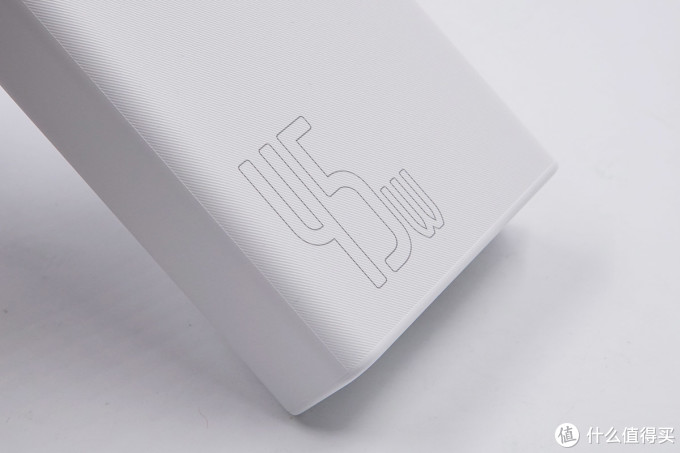

下端印有“45W”字样。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


侧面上端配有一个电源开关键。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

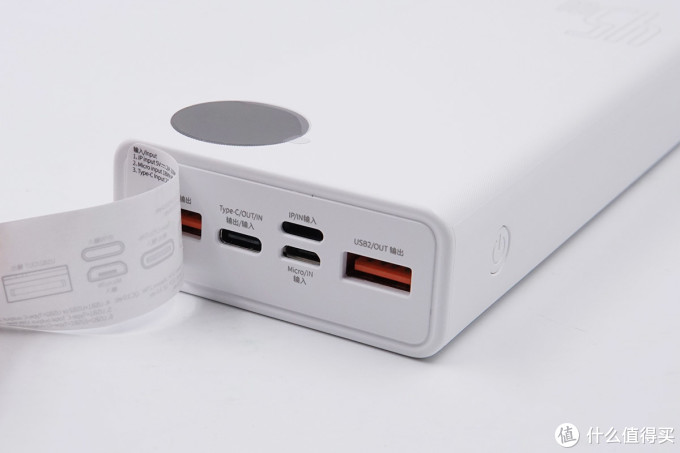

移动电源接口端贴有防尘贴,防尘贴上还标有端口输出参数。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

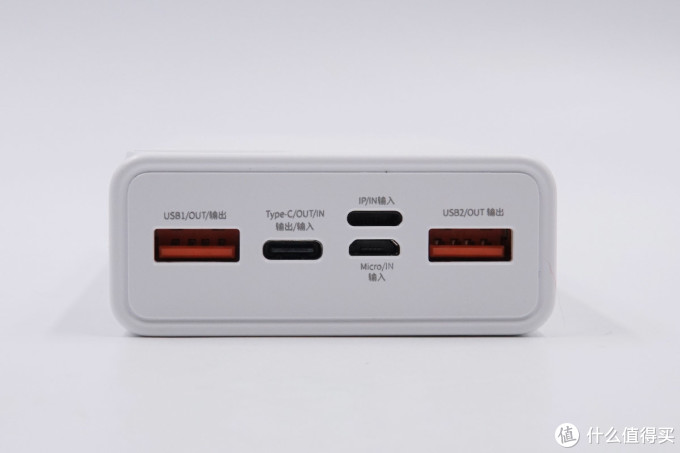

移动电源顶面从左往右分别是:USB1输出接口、USB-C双向快充接口、iPhone输入接口、Micro-USB输入接口、USB2输出接口。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

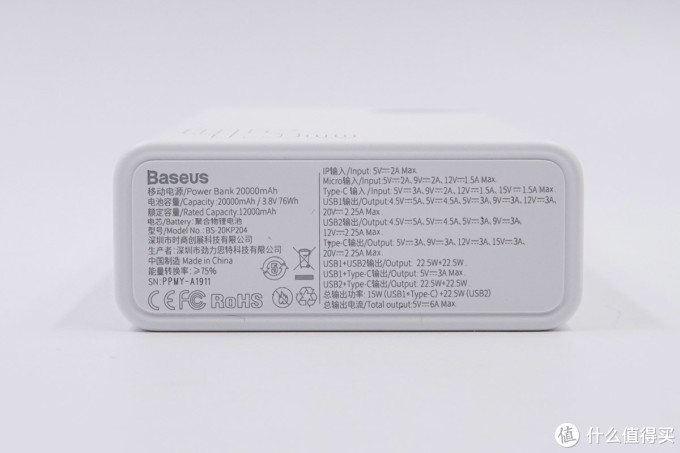

产品底面标注有信息

电池能量:20000mAh/3.8V/76Wh

额定容量:12000mAh

电池种类:锂离子聚合物电池

型号:BS-20KP204

S/N:PPMY-A1911

能量转化率:≥75%

输入:

IP输入:5V/2A Max

Micro输入:5V/2A、9V/2A、12V/1.5A Max

USB-C输入:5V/3A、9V/2A、12V/1.5A、15/1.5A Max

输出:

USB1:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20/2.25A Max

USB2:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/2.25A Max

USB-C:5V/3A、9V/3A、12V/3A、15/3A、20/2.25A Max

USB1+USB2输出:22.5W+22.5W

USB1+USB-C输出:5V/3A Max

USB2+USB-C输出:22.5W+22.5W

总输出功率:15W(USB1+USB2)+22.5W(USB2)

总输出电流:5V/6A

产品已经通过了CE认证和FCC认证。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

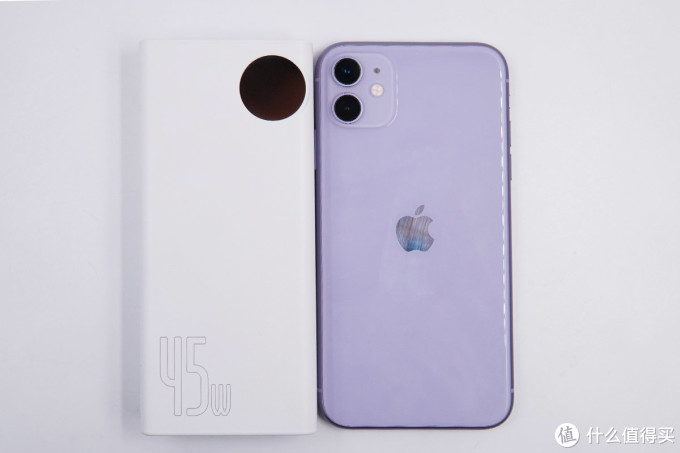

苹果iPhone 11大小的直观比较,还要略小一点。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

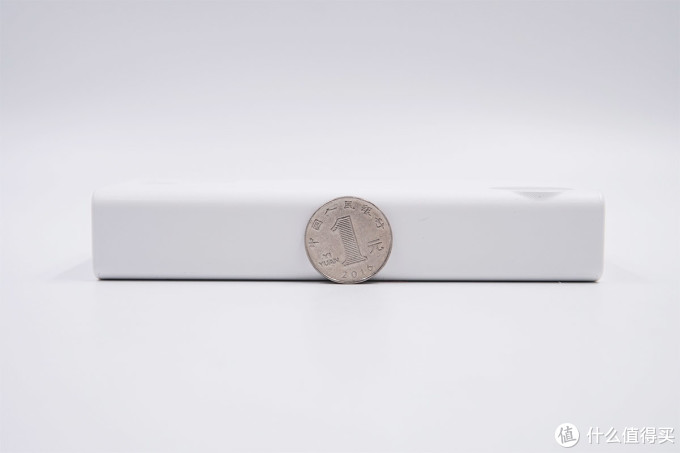

厚度与一元硬币直径相当。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

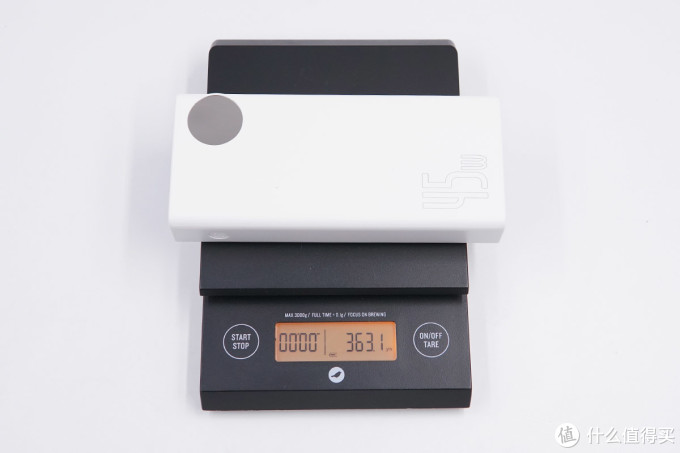

净重约为363g。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


使用ChargerLAB POWER-Z KT001检测两个USB-A接口的输出协议,发现这两个接口都支持Apple 2.4A和USB-DCP协议,以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP和Huawei-SCP多个快充协议。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

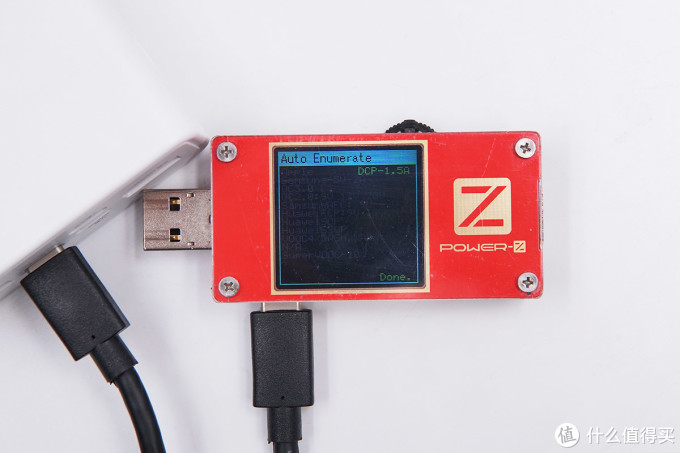

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议,此外没有检测到其它协议。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB-C接口的PDO报文显示支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位,以及3.3-15V/3A一组PPS电压档位。

二、Baseus倍思45W 快充移动电源拆解


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

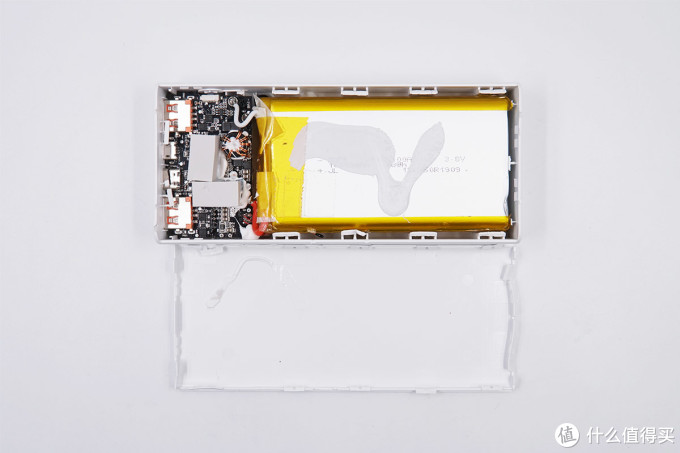

沿着背面的组装缝撬开机身壳,机身壳边缘布满卡扣固定,电芯上涂有固定胶。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


电芯两极处均包裹有胶带进行绝缘,PCB板上注胶和贴导热垫进行导热。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


电芯特写:10000mAh、38Wh、3.8V,高平台电池,11mm厚,55mm宽,100mm长。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


两块电芯之间有一颗热敏电阻进行温度监测。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

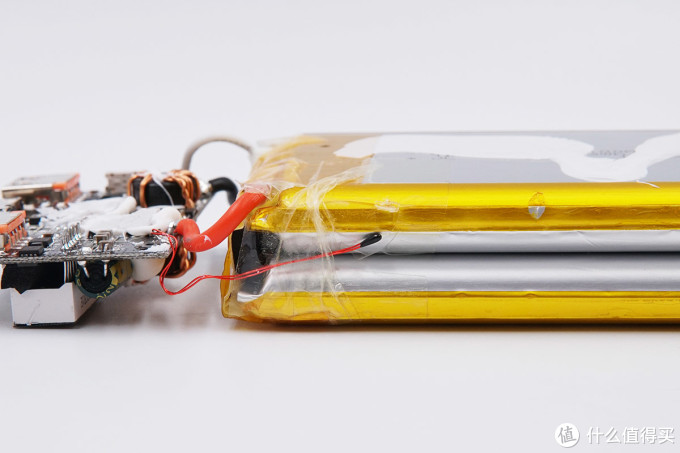

两块电芯采用串联连接,电池极耳处使用海绵填充。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


焊片特写,黑色导线焊接在焊片上焊点饱满。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

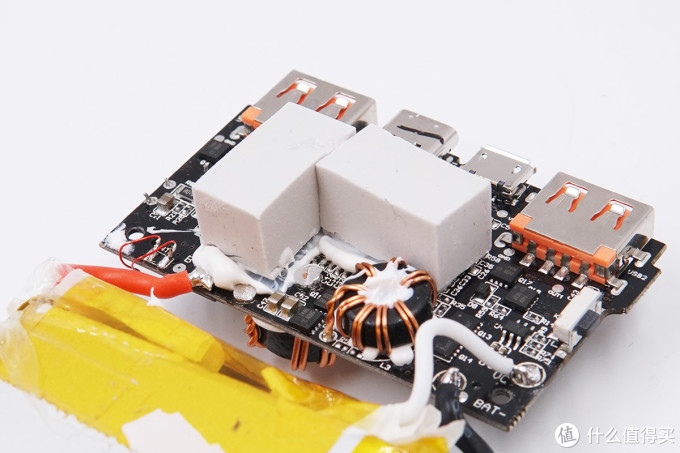

PCB板背面上两块导热垫横竖放置,下面打胶固定和帮助导热。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


撕掉导热垫,下面是四颗体型相对较大的芯片,此外一颗降压电感也比较显眼。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Silan士兰微SC59E23是一款应用于移动电源的控制芯片,可以实现4路USB端口(最多两个USB-C口)的快充协议解析,兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充协议,为2路H桥提供8个PWM逻辑控制信号,实现双路、双向、升降压开关电路转换。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


SC59E23是一颗集成协议和数字电源控制器,内置了USB PD协议的移动电源升降压芯片,可实现快充移动电源更高集成度,有助于体积轻薄化。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

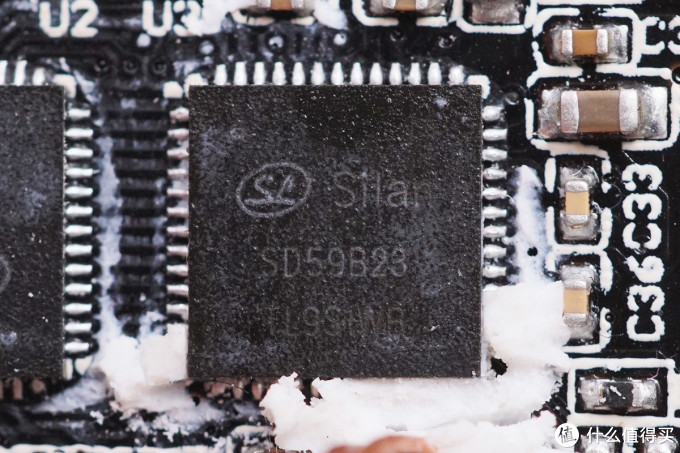

旁边是一颗与SC59E23搭配的驱动器SD59B23,前者负责电源和协议握手,后者负责外部MOS驱动。两颗芯片分工合作,有助于将热量从主控芯片外移;加上与不同MOS的搭配,可实现30W-100W的宽功率输出组合。此前充电头网已经对这套SD59B23+SC59E23双路双向快充移动电源方案进行了相关报道。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


HYCON宏康 HY2120 2串高压锂电池保护IC,用于对电池组的过压,过流,欠压保护等保护功能。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


丝印2002的电池保护管,两颗并联提供大电流输出。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


两颗丝印6428的NMOS管,和背面相同型号的两颗组成同步升降压的开关管。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

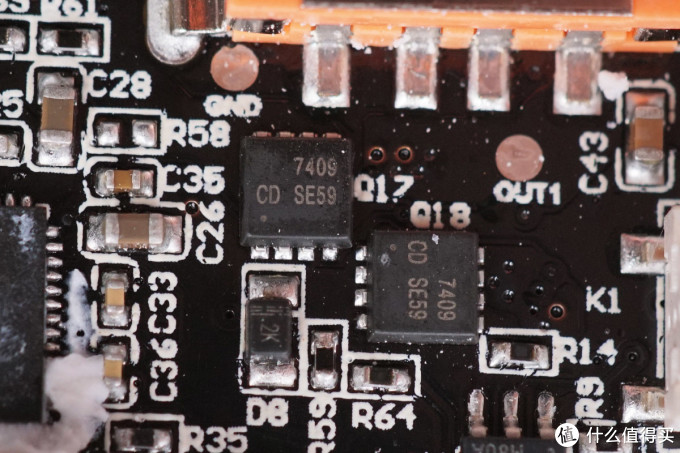

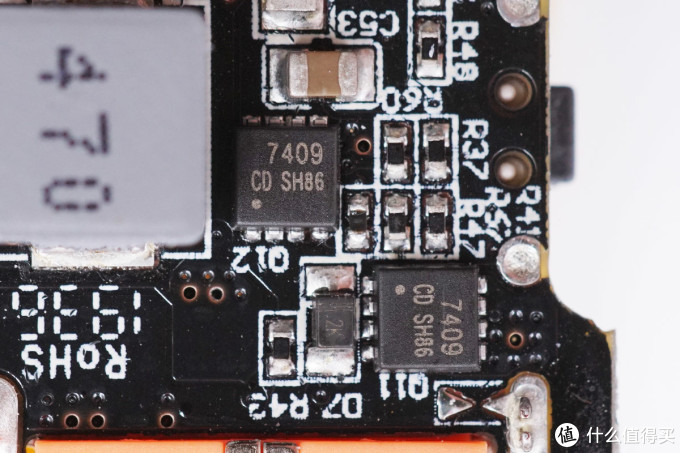

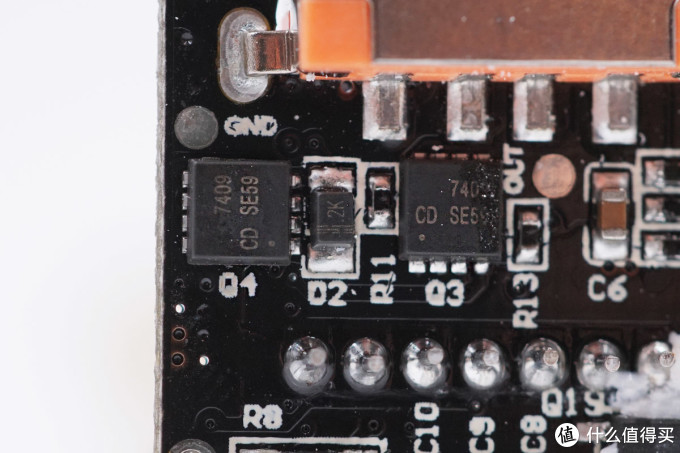

USB1接口输出开关,丝印7409,PMOS,用于端口输出切换,两颗对置串联防止倒灌。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB2接口输出开关,丝印7409,PMOS,用于端口输出切换,两颗对置串联防止倒灌。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

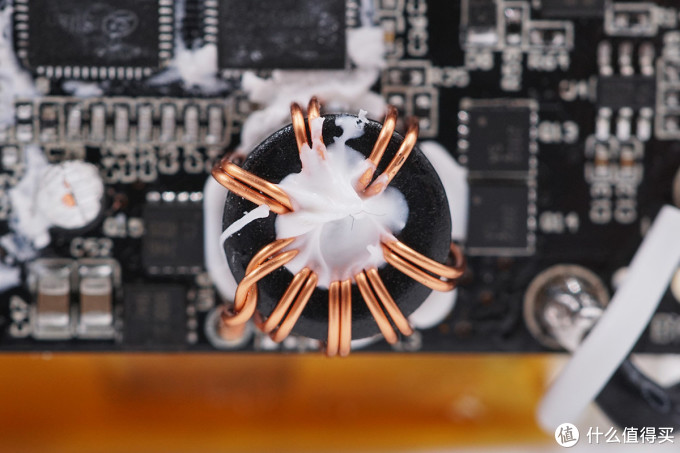

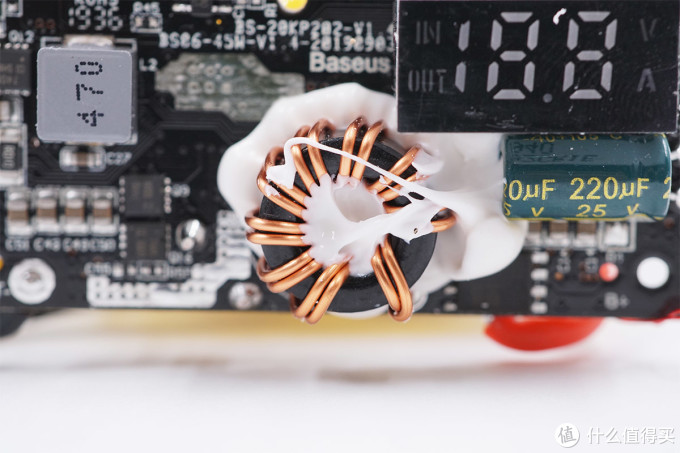

升降压电感特写,磁环双线并绕,打胶固定。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

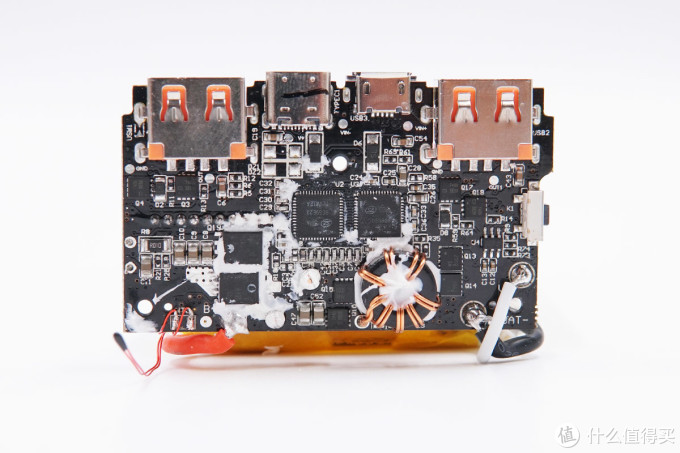

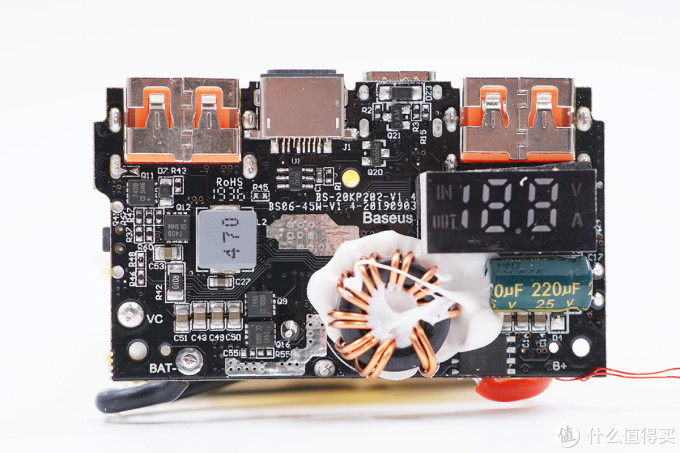

PCB板正面一览,上面可以看到几颗芯片、两颗电感、电容和LED显示屏等元器件。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

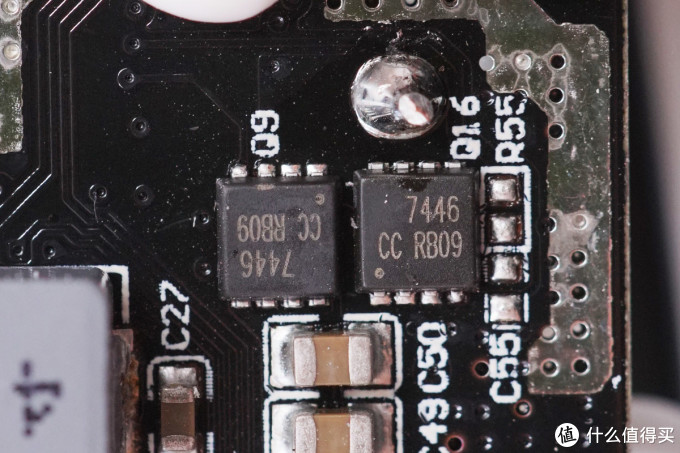

四颗丝印7446的NMOS管,分别两两焊接在PCB板正背面,且在两颗电感旁边,用于同步升降压开关。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

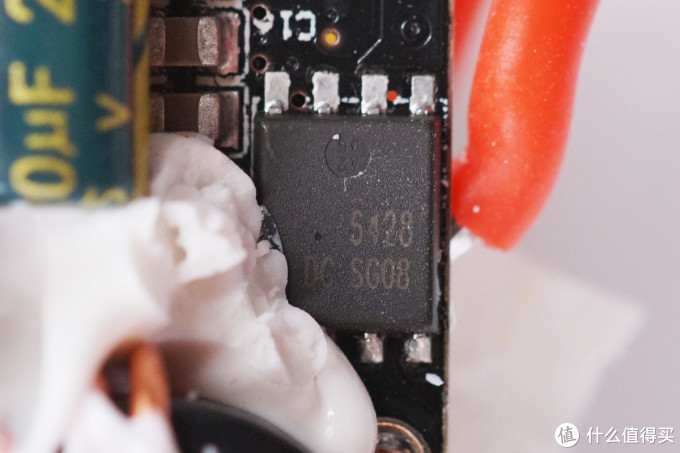

丝印6428的NMOS管,用于同步升降压开关。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

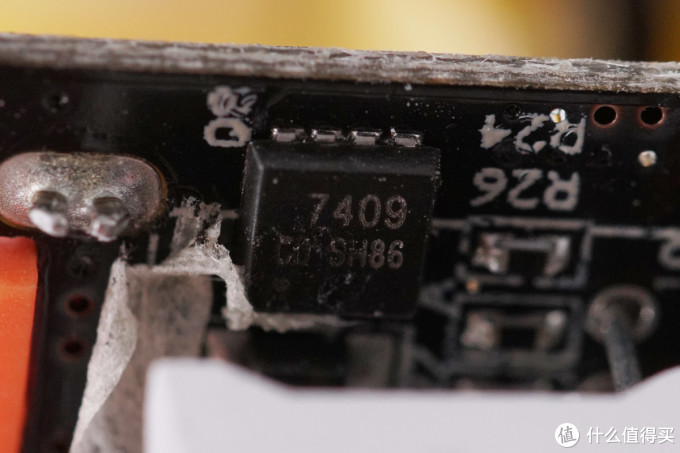

LED显示屏下面一颗PMOS,丝印7409。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


丝印7409的PMOS,用于端口切换。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Lightning接口取电IC,丝印360A0。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


升降压电感特写,磁环双线并绕,打胶固定。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


470合金电感,用于士兰微 SD59B23芯片内置供电。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

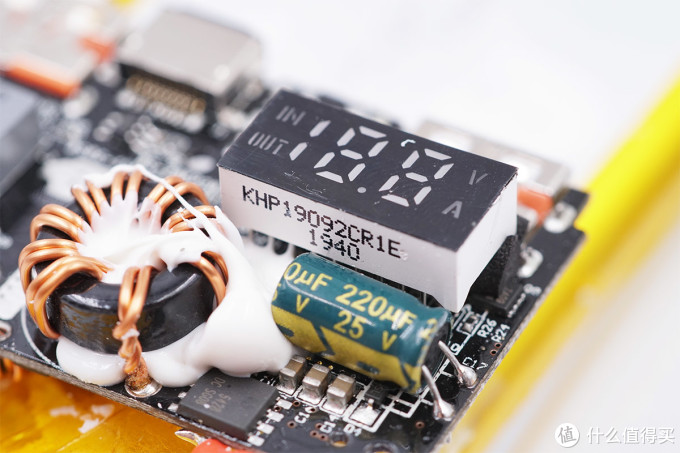

LED显示屏特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

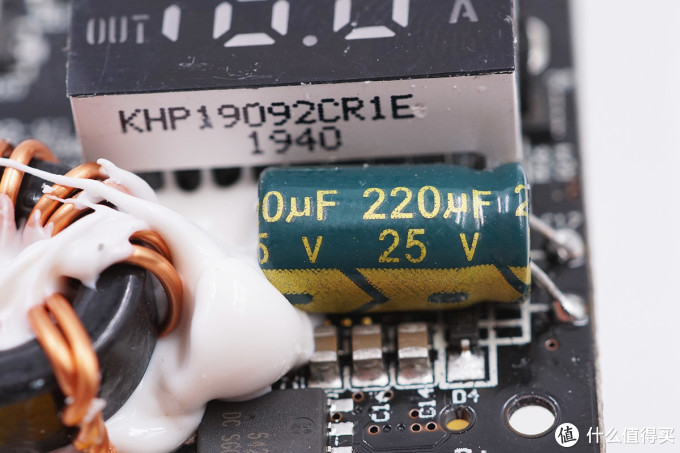

旁边是一颗电容,规格为220μF 25V。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

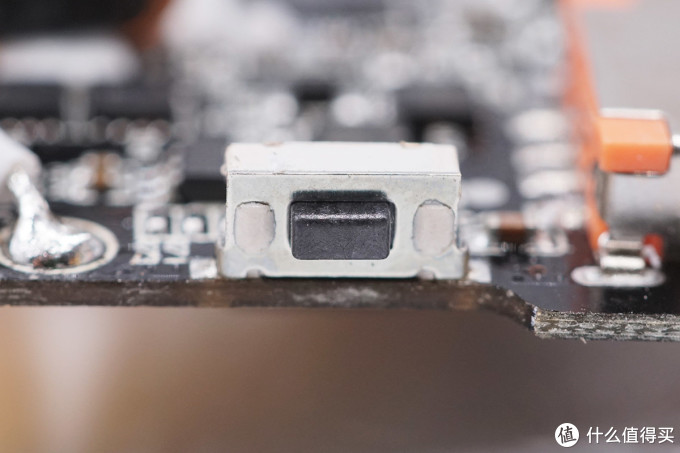

电源开关特写,贴片焊接。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB-1输出接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

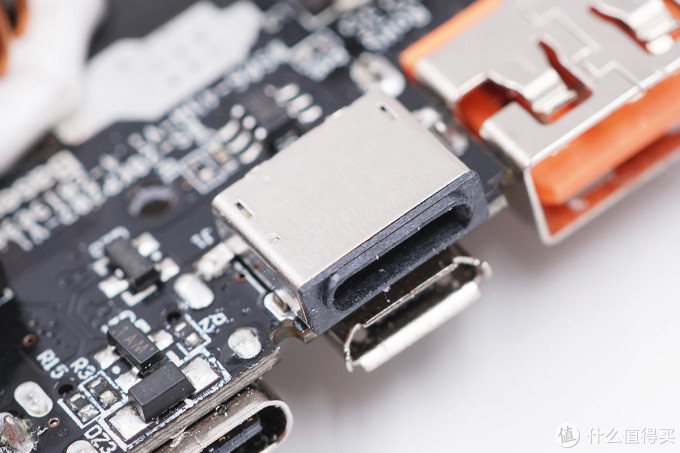

USB-C接口特写,黑色胶芯不漏铜。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Micro-USB输入接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Lightning输入接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB2接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

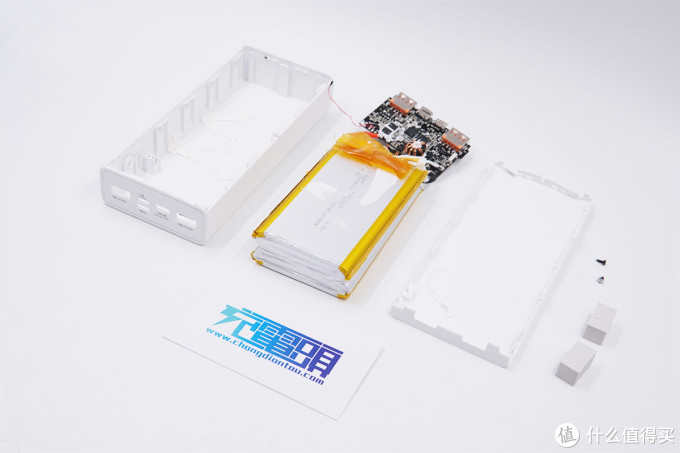

全部拆解完毕,来张全家福。

充电头网拆解总结

Baseus倍思20000mAh 45W PD快充移动电源机身壳正背面为斜纹设计,可增加上手感,侧身为光滑弧面过渡不硌手。A口均支持QC2.0、QC3.0、Samsung-AFC、Huawei-FCP/SCP多个快充协议,兼容性良好,最大输出分别为27W和45W;C口支持USB PD3.0快充标准,具备5/9/12/15/20V五组固定电压档位,以及3.3-15V/3A一组PPS电压档位,最大输出45W。容量大功率高,可以满足大多数产品的快充需求。

充电头网通过拆解发现,移动电源内部采用了Silan士兰微的SD59B23+SC59E23双路双向快充移动电源方案,SD59B23内置了支持USB PD协议的移动电源升降压芯片,可实现快充移动电源更高集成度,有助于体积轻薄化。而搭配SD59B23后有助于将热量从主控芯片外移;加上与不同MOS的搭配,可实现30W-100W的宽功率输出组合。其两者搭配可组成两路独立的双向同步升降压电路,相比单电感方案更加灵活。

此外PCB板正反面的元器件均有打胶固定和绝缘,主要发热元器件上还贴有导热垫加速热量散发,USB接口沉板过孔焊接很牢固。


本文提及商品:

京东 BASEUS 倍思 移动电源 双向快充 45W 20000mAh 188元起
实时价格23小时前已更新
去购买
展开阅读全文

倍思2W毫安 22.5W超级快充评测

购买理由

    前几天看到值友发布的移动电源帖子,觉得价格非常不错,因此出手买了一个,做个开箱,给以后要购买的值友一些参考吧

拆包装

外包装

算是比较简洁的包装吧,拿在手里还是沉甸甸的,毕竟是2W毫安

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

赠送了一个便携布袋,质量还不错

倍思2W毫安 22.5W超级快充SCP移动电源开箱

外观展示

外观是哑光的,不会粘上指纹印

倍思2W毫安 22.5W超级快充SCP移动电源开箱

撕开贴纸就能看到各个接口,还是蛮全的

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

侧边的电源键

倍思2W毫安 22.5W超级快充SCP移动电源开箱

按电源键就能看到各项指标,包括剩余电量、电压和电流

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

 重量如下

倍思2W毫安 22.5W超级快充SCP移动电源开箱

 给苹果手机充电时的参数如下

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

倍思2W毫安 22.5W超级快充SCP移动电源开箱

 把充电宝放到布袋里的效果

倍思2W毫安 22.5W超级快充SCP移动电源开箱总结



总的来说,充电宝颜值蛮高,并没有想象中那么重,还是比较方便随身携带的。数值显示能让使用者更直观的看到充电宝的各项参数,挺方便的。
