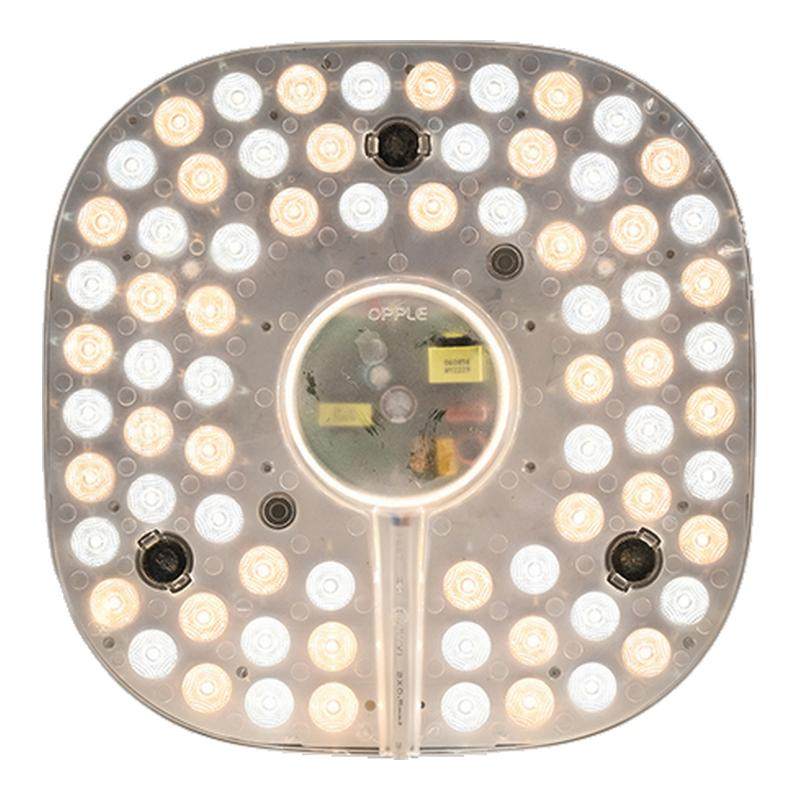

卧室的吸顶灯一个灯管已经不亮很久了,一直想等另一个也坏了直接改造成led的。某日大妈推了条9块9包邮顺丰的“OPPLE 欧普 led改造灯板”于是下单撸了件回来改造。目前还有效哦,一个账号只能撸一单,我两账号撸了俩,另一个等那条灯管也坏了再换掉。
拆下灯罩换好灯板,本想把原来的灯罩清理一下,哪想到灯罩老化变脆了直接碎了好几块。于是就有了这次的灯罩DIY篇。

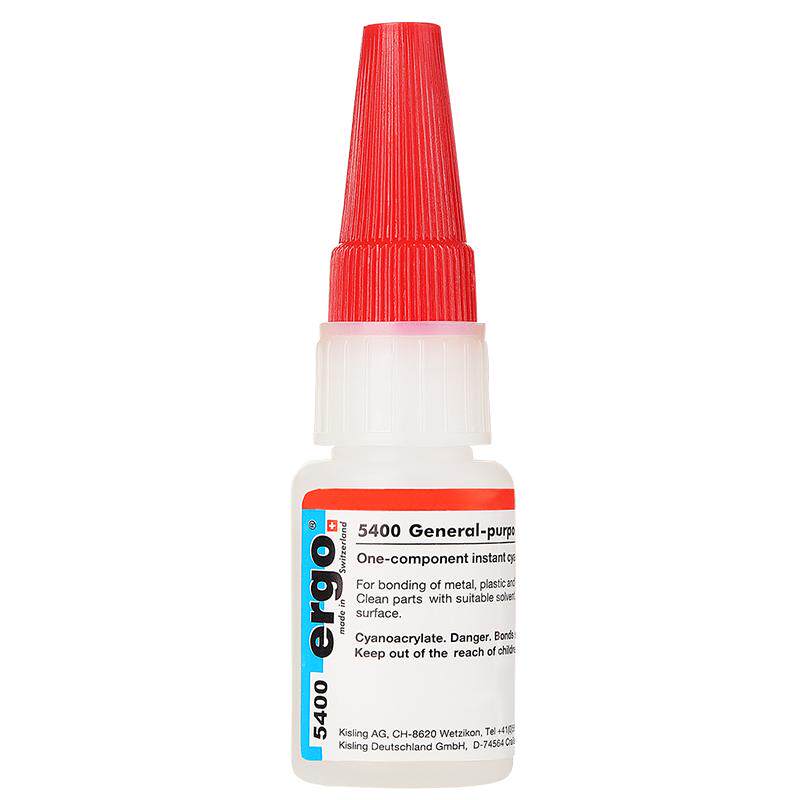

按惯例上淘宝买材料。羊皮纸可水洗PVC膜+透明胶水(其实这货淘宝上很多,选择自己喜欢的就好)。
卖家用硬纸桶包装的,拿出来是一圈,然后把膜摊开来反向圈起来放了一天基本就平整了。
原来的灯罩拆得只剩个框了。用到的工具:铅笔、橡皮、直尺(能长点更方便就不用卷尺了。)、卷尺、剪刀、夹子(越多越好,我的夹子不够,四边分了几次黏贴固定)。
先画好尺寸。
然后用剪刀裁剪好,折起来后把铅笔的线条擦掉。
然后就是上胶水黏贴好并用夹子固定,等胶水干透了就完成了。
成品效果如下:
装上后的效果。
好了,这篇晒单到此就结束了。有想法的还可以做出不同的造型和样式来。话说我还剩余了好些PVC膜了,还以DIY几个台灯之类的了。
展开阅读全文
中央电视台!中央电视台!您现在收看的是:《自己动手丰衣足》运动会的比赛现场!
现在场上的选手都在紧锣密鼓的进行《神秘花园》的填色项目
哎?这位选手再画什么呢?
原来是在画“灯罩”
没错,今天我给大家推荐的就是一款宜家的纸灯罩
纯白色纸质,通透明亮,适合各种吊灯,做工还凑活吧,整体找到一个杂质点
由于楼主是个二手的科学家!
所以必须要Zuo!
然后
下面讲一讲绘画过程,由于过程没有图片,文字表达
绘画工具比较简单,铅笔一支,记号笔一支,软尺一把,没了
首先是选图,如果有绘画基础可以选择复杂的图,如果像楼主一样是个二手的科学家的话,线条为主
其次就是动手了,再动手以前,先构思,画几个面?这里楼主选择画四个面,(后事实证明是非常对的)
先用尺子量出图片的比例,并在灯罩上标记,比如在画到某个点,占主体比例多少厘米
测量比例非常重要,灯罩纸质地较软,再加是球体,非常不好掌握,当然是对于我这样的二手科学家来说
然后就是用铅笔打草稿,画出中轴线,然后画出主体,再添加其他部分,(四个面画完我整个人都不好了)
最后就是黑笔勾边,记号笔一定选择有较细笔尖的,如图
收尾工作就是填色了,此时神秘花园爱好者可以享受自己画图,自己填塞的乐趣了
我就是用打草稿的铅笔填的色
安装方法,请看下图
整体有一个矩形架子,撑起整个灯罩,保证不变形
矩形架子顶部有一个C字卡扣,用来固定灯罩
可以看到,楼主原来的灯罩口并没有做任何改动,方便以后再换回去
储藏灯罩也非常方便,请看下图
整个灯罩可折叠,多买几个也不用担心没地方放!
整个灯罩可折叠,多买几个也不用担心没地方放!
整个灯罩可折叠,多买几个也不用担心没地方放!
这一点对于二手的科学家来说尤为重要!
“中央电视台!中央电视台!信号好像不太好!”
“那就结束吧 ”
“那好,本次赛事转播到此结束,下次再见!”
展开阅读全文
追加修改(2019-01-26 17:04:37):
在自家主卧室装了4个纯黄光的LED横插灯后,发现多光源容易形成重影(大的灯罩弄丢了),甚至纯黄光会形成心理上的燥热感,居然也不舒服的!下次试试暖白之类的中性光看看。
追加修改(2018-07-15 10:30:56):
仔细看了一下我买横插灯的那家SuperLED的页面,大功率(每片1W的)单芯片的横插灯他们还在卖的,只是要加价定制长度较短的款型就是了(当然默认示意图还是有很多贴片价格较便宜的型号),而且有很多铝鳍片的样式偏老一些的LED球泡灯他们也有,也是要加价,看来散热较强的LED灯还没彻底退出市场,可能是一些节能改造工程还在用吧。
以前曾经把房子出租给小中介搞了一小段时间类似山寨版自如有家的白领公寓(或者说是符合人均15平米建筑面积的合法群租房~~),他们装了好多初看起来不错的吸顶灯,但里面都是环形荧光管的节能灯,无法频繁开关,厕所里的大概1年就坏掉了,连电子镇流器都歇菜了,估计是有水蒸气进去了?
收回房子后就尝试自己修了,当时突发奇想,在楼下五金店买了LED米字灯去换:
12瓦白光,叫cozyair的古怪牌子
这个挺好换的,关掉照明电路的分电闸,把原来的圆管荧光灯从金属卡环上摘下来,并且拔掉连接电子镇流器的那个插头;之后把连接电子镇流器的两根线上的电工胶布撕开,把电线解开;而后把固定金属卡子的3个螺丝和电子镇流器上的2个螺丝都拧下来拆掉;
临时在我家客厅找了个旧灯拍的示意图
把这玩意的灯板插入电源,把后者的两根电线连接到屋顶的照明电线上,不用分正负极(因为电源能把交流电转换成直流电),缠上电工胶布(或胶带),然后利用其自带的磁铁吸附上去就好了(百度知道里有人说不到320摄氏度,钕铁硼磁铁是不会失去磁性的,长期用也不会掉下来的)。
当时的想法是,这玩意是把灯板插入驱动电源,所以哪块灯板坏了就能换哪块,或者驱动电源坏了就单买电源就行了,模块化结构易于维护。2.75年后,驱动电源果然坏了,整个灯开始闪烁。但是楼下五金店因为北京纾解非首都功能的关系,被拆了好几家,剩下的1、2家不光价格贵,也没有这个结构的电源了……
网上有不是这个牌子的其它厂家的仿制品,商家说不保证能兼容~~晕菜,果然理想很美好,现实很骨感啊。
然后就随便买了个天猫里的小牌子,光辉的12瓦LED吸顶灯灯板换上去了,现在此类产品开始流行加个塑料罩子,弄一堆凸起的塑料透镜了,据说能促进光扩散减少重影?我觉得没啥意义,吸顶灯本身也有灯罩,双层罩估计会影响散热。
不过现在的灯板附带的一种H型的接线器倒是挺方便的,按住塑料压片后把屋顶照明电路引出来的2根线分别插进一侧的两个孔,再把LED灯电源上的2根线也分别插入另一侧的两个孔就连接完了(附带的螺丝如果找不到合适的孔可以不拧),不用去缠绕2、3年后就开胶的电工胶带了。
非常方便的小发明
换了这个以后的新问题是灯罩卡扣断了!当时只能用透明胶条凑合粘上去,大概一个月后水蒸汽把胶条泡开了不少,灯罩就变得摇摇欲坠。甚至厕所外面洗手池上面的灯和小卧室的灯也坏了,而且也是卡扣一起断裂,悲催啊。
这个问题,当时我是把已经拆下来的,原先用于固定环形荧光灯灯管的三个金属卡扣,拉平后拧上去凑合替代塑料卡扣用的,但是也不怎么结实,拖拖拉拉拖了好几个月,也许一年多?老妈突发奇想,吸顶灯灯罩卡扣这玩意不能单买吗?去淘宝一搜还真有:
圆形吸顶灯灯罩卡扣卡脚固定灯罩卡子吸顶灯配件ABS加强底盘卡扣_淘宝搜索s.taobao.com去看看 我就买了9.9元10组包邮且是ABS工程塑料带加强筋的,销量最大的那家,买完就降价到8.8元了,哈哈。当然事先要量下尺寸防止买错。这个东西的加强筋其实就是多了两条竖线,感觉也没啥稀奇:
也许7.48元10组的也能用?毕竟颜色和形状都差不多的。
更换卡扣也不难,看着那个吸顶灯的底壳好像是硬的,其实只是很薄的一层铁皮喷塑而已,一掰就能略微翘起,然后把旧的卡扣根部撬出来,把新的根部斜塞进去,然后估测一下方向(当根部被压下去的时候扣板应该冲着外侧,突出灯罩壳底部一点),再把扣板套上去(里面有凹槽可以辅助对准):
图片来自商家
最后拧上螺丝就行了,但不能拧太紧,否则转起来会太涩。题图就是装好一个新卡扣的效果:
下方就是新卡扣
全部换好后就可以通电测试了:
建议买黄光的,感觉温馨些,白的有点冷
看着挺暗可能是手机拍照时按得太快没调好焦距?
另外,今年比较傻的是,在小卧室里一个16瓦的雪莱特LED吸顶灯灯板坏掉后,我又买了个19瓦的飞利浦灯板换上去了……雪莱特标称寿命3万小时,每天8小时也能用10.26年吧,但实际2.2年左右就完蛋了。而且也停产了。现在换了个19瓦的上去,散热更困难,恐怕更容易完蛋。
归根结底,这些LED吸顶灯改造灯板的功率普遍太大,而只靠薄波的一片铝基板去散热:
随便搜的,此产品的商家还自称日本进口呢~~
而贵货(如飞利浦、雪莱特)为了改善绝缘性还加了树脂基板结果更加保温了:
图片来自商家,越是贵的铝片上越是有树脂基板
肯定是容易因为过热而损坏的。此外飞利浦的接线器是固定在灯板上的,尺寸特别小,卡簧还特硬,特难插:
用来演示的是拉直了的曲别针
可能,正确的把吸顶灯改成LED的思路,是往横插灯的方向改?譬如这种3瓦的LED横插灯:
大功率单芯片,一个35不包邮,现在买不到了
由于我自己家的厕所里最早是横向E27螺口灯座的,所以就装的这种横插灯,其背部厚厚的都是铝散热鳍片,整个灯才3W用了这么多的铝,6年多都没坏(直到国家搞节能改造给换成了据说是20瓦的LED吸顶灯,才被换下来,晕,厕所哪有那么大面积需要那么大功率的灯啊。不过,可能和功率小以及被我拆了一层灯罩加强散热也有关系)……
感觉,下一次如果这些吸顶灯LED改造灯板再坏了的话,应该考虑买一些7字固定支架的E27螺纹灯座,然后尝试把吸顶灯改造成3个3瓦LED横插灯并联的模式试试看,就是不知道能否在一个灯罩里放那么多横插灯?
随便搜的示意图,这个牌子性价比如何我也不知道
其实看一些以前其他网友写的帖子,LED吸顶灯灯板也是出现过有很多散热鳍片,寿命很长的设计的,但是我去搜索那个店铺的时候发现他们的新版本已经放弃了大量散热鳍片,而降级到这种单层铝基板的设计了(市场并非优胜劣汰,在信息不对称的情况下也可能发生逆向淘汰)。
不过什么值得买上还有个技术型网友mioa提出一个思路,就是拆除吸顶灯灯板上的磁铁,不要追求方便,而是尽量用螺丝固定,如此可以让一部分热量借由螺丝传导到灯罩底部的铁壳上,那么就能延长寿命了……甚至最好是涂一层导热硅脂(还能顺便增强没有树脂基板的LED灯板的绝缘性)……
总之,廉价且方便加工、安装,与灯具尽可能长寿是互相矛盾的,鱼与熊掌不可兼得。
——————————
总结:
1、吸顶灯的灯罩卡扣有单卖的,量好尺寸去买ABS工程塑料做的有加强筋的即可;
2、吸顶灯的LED改造灯板这些年的设计都是抛弃铝散热鳍片,所以为了耐用,尽量买12W小功率的,又便宜又热量低(至于换成多个3瓦到5瓦的小功率大鳍片LED横插灯并联是否可行,有待以后实验);
3、黄光的LED灯看起来会温馨些(传说能减轻眼底黄斑变性风险,这个是从掌阅之类的手机小说阅读app默认采用模仿牛皮纸的黄色底色里想到的)。
补充一个我买LED横插灯的搜索链接:
LED横插横螺灯3w4w5w7w吸顶筒灯台灯G24E14E27横向可旋转节能灯泡_淘宝搜索s.taobao.com去看看 但是现在没有大功率单芯片的品种了,都是价格更低的贴片型了,这样做的好处是一个贴片完蛋了,其它并联的贴片还能用,不会一下子损失几分之1的亮度;
坏处是,对电源的要求听说是降低了的,所以电源寿命是否和以前的版本一样坚挺就不清楚了……市场的选择如此也是没办法的。
展开阅读全文
台灯的目的是让光线射向同一地方,因此灯罩的作用是利用光的反射原理,起到增强亮度的作用. 故答案为:反射. 台灯上有一个灯罩灯罩内部表面比较光滑其中作用是利用光的镜面反射将光线尽量集中到需要照射的地方。
展开阅读全文
1.透明PMMA+色粉:这种材质制成的灯罩,材质的成本低,稍微有点透明,可以看见光源,但是它的透光率低,光扩散不均匀的缺点。
2.透明PC+棱筋:这种材料制成的灯罩,机械强度很高,透光率也很好,但是会造成光损,光扩散的效果也很一般,罩在灯上后,光线会不够柔美。
3.透明PC+磨砂粉:使用透明PC+磨砂粉制成的灯罩,能够遮住灯珠,因此透光率会大大的增强,但是雾度低,光损很厉害,会达到40%,光的扩散效果一般。
4.玻璃+荧光粉:它具有成本低.聚光效果很好的特点,但是容易破碎,不方便运输。
5.透明PC+光扩散剂:光扩散剂本身就有使光线柔和的效果,使用它制成的灯罩,罩在灯上,会让灯的光线更加柔和,外观也很漂亮,但是它的耐候性能一般,光损的程度达30%。
