大龄男青年的小玩具，篇一：VFD屏

vfd荧光显示屏_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com:80

本次是来晒无聊大龄男青年的小玩具，正如 Tony说的：Everyone needs hobby！

PS ，免得大家想歪，要说明一下，是这个Tony

不是这个Tony

所以，最近在准备新房子装修的业余时间，考虑给自己找一点乐子做做，搞搞小玩具。当然，如果你以为大龄男青年玩的是这个，

让你失望了 。

屌丝男搞的东西有很大的差距呀，我们别说玩机器人了，玩的连个机器都不算，就TM是一个电子屏 ，我承认本次晒单是来寻（zha）求（pian）帮（jin）助（bi）的，具体问题见最后。

考虑新家里不想再用小米盒子这么弱爆了的东西，所以计划DIY一个HTPC+NAS的综合体，反正类似的配置网上多了去了，正在慢慢琢磨中 。现在最大的想法是搞一块电子屏 ，嵌在以后机箱的面板上，用来显示PC的各类状态信息，所以X宝和各大发烧友论坛里好好琢磨了一番。

发现跟我一样想法的人很多，但是真的拿出来晒单和仔细说一下的人实在是太少太少了，或许当年HTPC火爆的时候，还没有那么多人喜欢出来晒。 装得那么一手好B，不拿出来晒是不是太可惜了。所以，我们在装B起来之前，先跟大家讨论一下我挑选屏幕的一些心得，或许就此帮你解毒了。

因为主要是在家里放着接电视机，不播放的时候，大部分在P2P下载，所以屏幕只需要显示简单的计算机信息，如CPU、内存、温度、时间、网络速度等信息，在网上搜寻了很久，在2款屏幕之间做了简单的选择：

1、vdf 2、lcd（盗用一下X宝某商家的图片了）

考虑了很多，lcd的**远远不如vfd，所以果断入一块VFD屏。但是， 大部分商家只卖屏、单单的一块屏，还要自己去找驱动板、自己焊， 身为毕业10+年、撸得焊枪都拿不稳的老男人，还是不要做无谓的尝试了，所以淘了很久，发觉仅存的一家良心卖家，价格公道，帮忙全部焊好送托架……感动得，立马下单坐等收货，买的是一块20*2的vfd。不用动手的感觉真好。（介于政策问题，商家链接啥的就不发了）

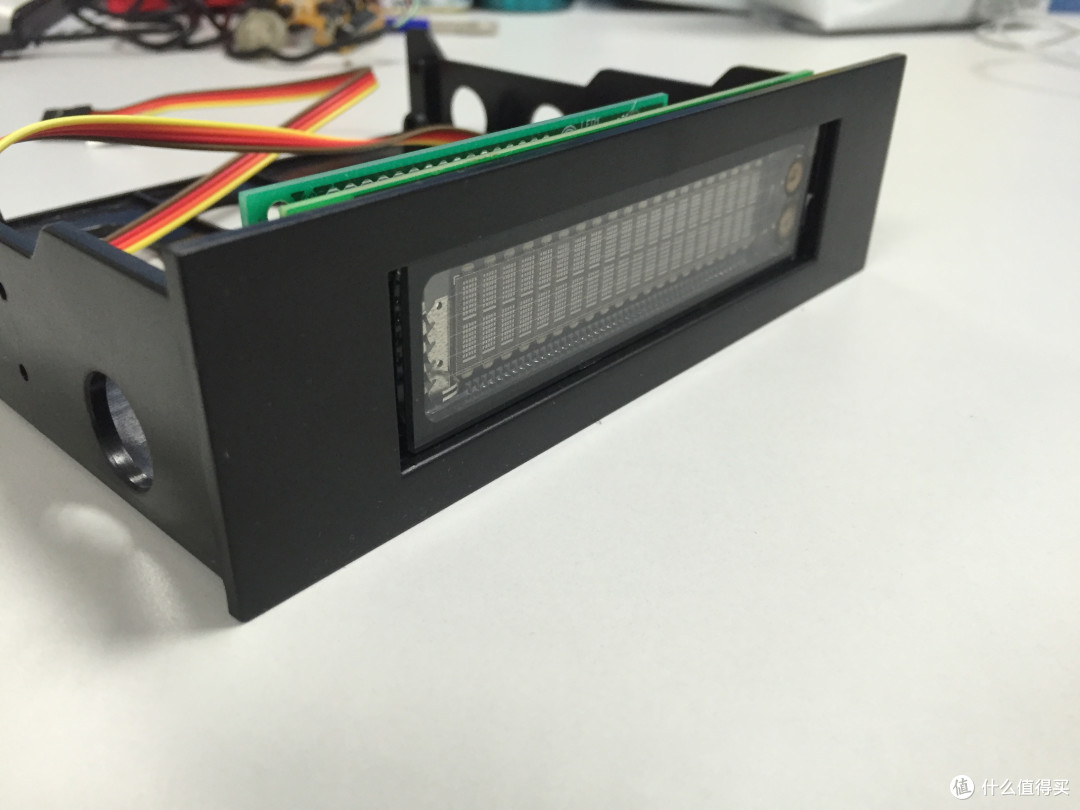

万万没想到，收到货的时候，是这样的。送的5.5支架直接和vfd屏用玻璃胶黏好了寄过来的，我也是服了，以后装我的HTPC机箱上，还要再割下来，早知道买不送支架那款了。

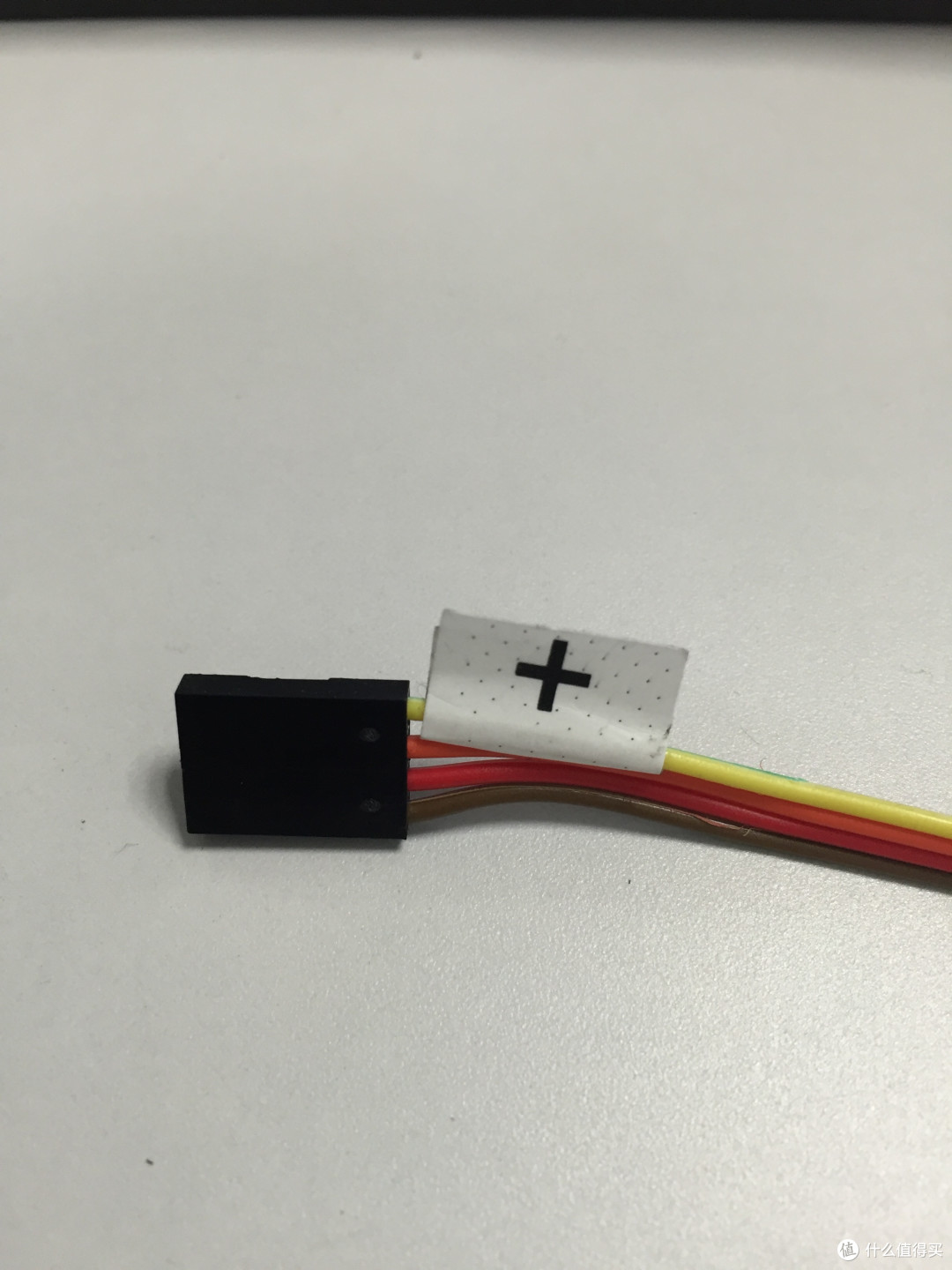

不过，是卖家自己焊接自己做的，从手工技术活方面来说，焊接的技术还是很靠谱的，接口也焊好了，是普通USB的4pin头，如下所示。

因为vfd（Vacuum Fluorescent Display）是真空荧光显示屏，所以边上有两块黑乎乎的痕迹，是消气剂。

之前在家里的台机上已经成功点亮了，拿到单位想照几个照片来晒一晒，发现拆解笔记本找一个4pin头来点亮屏幕有点不现实，所以，拆了一个鼠标， ，在这里就缅怀一下逝去的鼠标吧，为了晒单我也是蛮拼的。

红、白、绿、黑按顺序插入4PIN头里就这么愉快的搞定了，USB直接接笔记本电脑，顺利点亮。

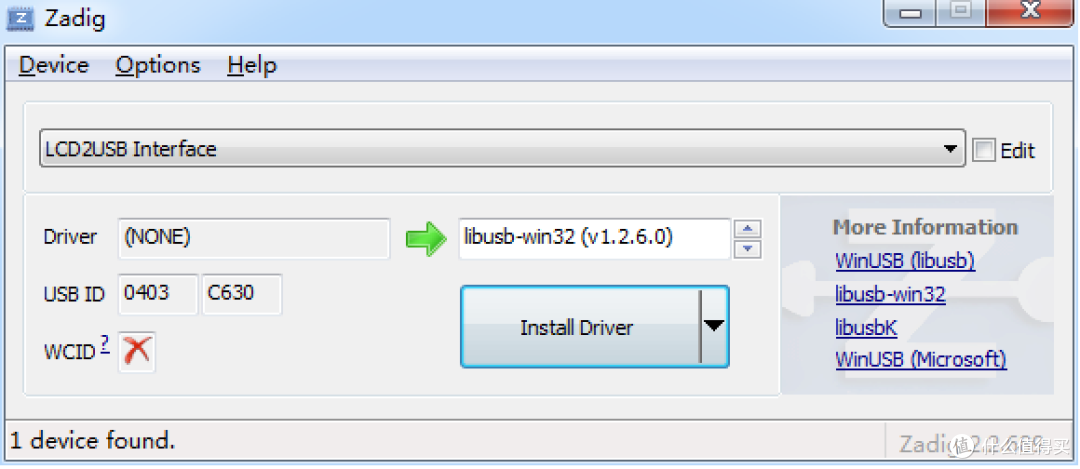

win7 64位系统，装一个驱动就可以了，具体安装时的选项见下图，什么驱动你们也知道， 就不介绍了，Install Driver，装完搞定。

不需要禁用什么证书， 完美支持AIDA64、LCD Smartie。LCD Smartie点亮之后，设置VFD显示内容的界面如下：

可以显示很多系统信息，当然加载了插件，在播放音乐的时候，显示的是音浪，我还没测试，就简单提一下了。

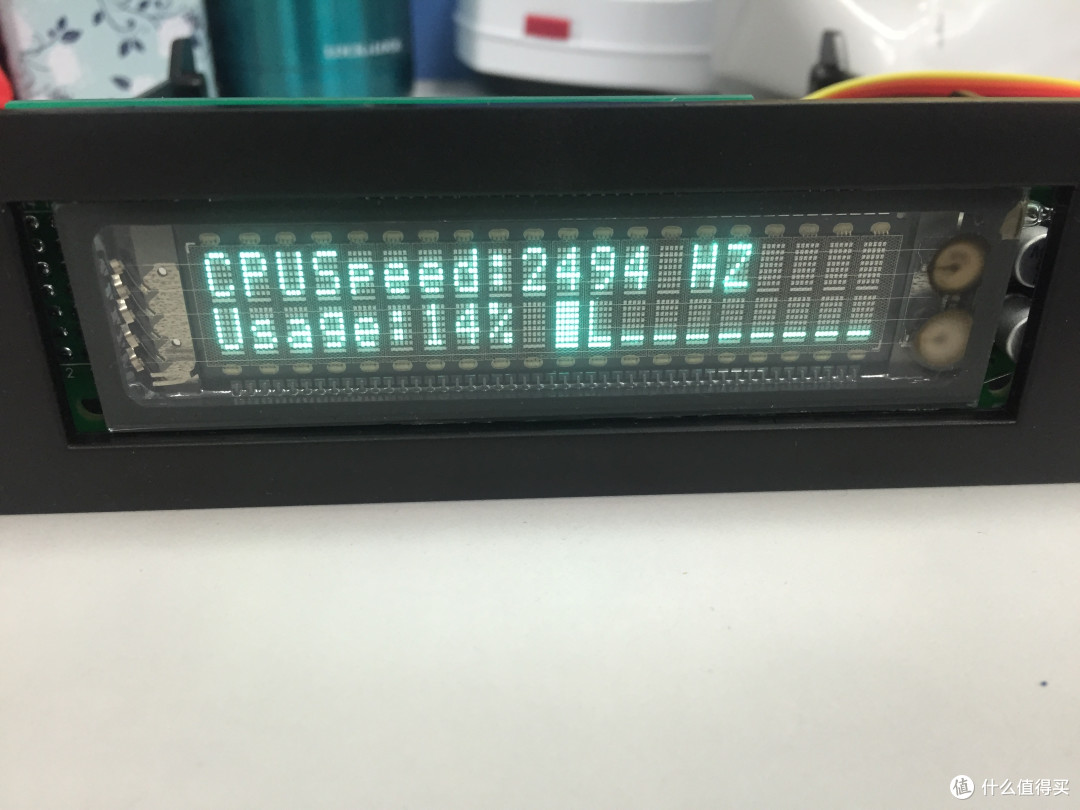

几个设置后的效果仅供参考，可以看到是20*2的简单格式，测试了许久应该不支持中文。

签名认证一下（手机像素不给力，显示有点渣，就见谅一下了。 买不起单反啊）

使用心得，或许算不上心得吧，**确实比LCD高，完美支持AIDA和LCDSmartie，不需要折腾太多（ 对于喜欢折腾的人来说，这条算缺点），可以玩的地方很多，有些人担心显示的内容不多，可以肯定的是自定义英文、所有的系统信息都可以轻松解决，具体其他插件还在研究中（游戏信息、邮件信息据说也有，但是** ），可以调节亮度、滚屏播放等。

缺点：屏幕的尺寸和一般机箱上5.5或者3.5的尺寸都有偏差，所以不能完美的直接把屏幕镶嵌在开槽上，还是需要支架或者是其他透明玻璃挡板之类的东西，这个正在摸索 。很多人都选用侧透的机箱，放在机箱里面做显示，但是这样我个人感觉不好。所以尺寸问题，成为了很大的障碍。

最后，最近在挑选合适的机箱，于是发现了JONSBO G3 。

**算还可以 ，也基本符合做HTPC的潜质，并且众所周知，G3面板上显示的亮字，就是一个装饰，不会变动，所以考虑把我的VFD屏幕换上去，就完美了，也不需要考虑另外配置面板的问题。

那么问题来了， 张大妈的小伙伴们，有谁手里有G3的，帮我瞅瞅，这个背光板可以拆下来换成我的VFD屏吗？不知道内部结构，穷屌丝不敢轻易下手啊。不要骗我哟， 撸得再多再哆嗦，捅刀子的活还是干的好的 。
