装监控原来是如此的简单：记录自己动手安装监控

本来想写经验的，但是一看又不够写一篇经验的素材，所以写成晒物，希望能对想装监控的值友有一点帮助。

组装监控的方式有很多种，首先说下监控的组成，监控其实很简单，最主要的就是大家都知道的监控摄像头，这是采集视频的主要部件，然后就是保存监控数据的设备，一般有电脑存储和专用监控录像机两种。监控摄像头又分为输出普通模拟信号的摄像头和网络摄像头。同理监控录像机也分为用于模拟信号录制的DVR和网络信号录制的NVR。模拟信号传输用的是视频线，网络摄像头传输用的是网线。哦，还有一点，摄像头有枪机、半球、球机三种不同的类型，对应不同的应用场合，一般静态的只需要监控一个固定区域的选用枪机就可以了。摄像头的支架又有普通支架和云台之分，普通支架是固定的，云台是可以通过网络控制在一定范围内转动的。其实说白了就是传输数据方式的不同而产生的两种不同组建方式。电脑存储的话，模拟数据的录制还需要一张采集卡，网络数据的话，只要有相应的软件就行了，当然也可以用各NAS系统作为监控数据采集存储。海康威视的软件下载地址在此，别的品牌的也有会有相应的下载放出。我从功耗及稳定性考虑，选用的是网络录像机。

因为网络的便捷及可远程控制等特点，现在组建的监控一般都是采用的网络方式。先来看我的硬件选择吧。在安防监控领域，海康威视是一家比较有实力且历史较悠久的一个厂商，我本来想摄像头和录像机都选用的海康威视，不过那天不巧我想买的那款没货，无奈换了沃仕达的摄像头。

[商品：海康威视（HIKVISION） DS-7804N-SNH 4路NVR 四路网络硬盘录像机 百万高清监控主机 720P/1080P硬盘刻录机]

[商品：乔安（JOOAN）302支架 监控摄像头专用万向小支架] [商品：乔安（JOOAN）DY20E 12V2A防水变压器 电源适配器 可壁挂开关 户外监控电源] [商品：沃仕达（woshida） 77H13P 双灯百万高清网络监控摄像头 130万高清监控 红外防水 镜头12MM] [商品：西部数据(WD)紫盘 1TB SATA 6Gb/s 64M 监控硬盘(WD10PURX)]

没错，组建一个监控系统所需的设备就这么多，当然正如我上面所说的还有别的组建方式。另外还需要若干网线和电源线，还有路由器或者交换机。京东送货还真是快，周四下的单，周五就到了，正好周末有空，我就开始捣鼓我的监控系统了。

晒单正式开始：

先来个全家福吧

这个就是监控摄像头了

想要的海康威视 [商品：海康威视（HIKVISION） DS-2CD1203D-I3 720P网络摄像机 百万高清监控摄像头 远程数字监控 防水 6MM] 这款没货，然后选择了沃仕达的这款，效果也还不错。哦，这里还要再罗嗦几句，监控摄像头按照镜头大小一般有4mm、6mm、8mm、12mm、16mm等，可监控区域4mm最大，能拍摄到的最近距离4mm最近，能拍到的图像的清晰度16mm最清晰，客服告诉我的是要拍人脸、拍照什么的，要用12mm的镜头，大家在选择的时候根据自己的实际情况选择吧，我选择的是12mm的，不过由于距离和高度问题，最终的监控区域就只有家门口那么大一块了，我当时就在想，如果选的是8mm的就好了 。盗用下京东上面的图，以加深大家的理解：

正宗的开箱图哦、、鄙视伪开箱

摄像头上出来的线就这么一根了，忘记拍细节了，一个网口、一个电影插头。

这两个洞洞就是安装支架用的了，一般只需要拧上一个就可以固定住了。

这个就是监控摄像头专用的12V2A的电源，买摄像头一般都不配电源的，需要自己另外配置

拿出来是这样的，又忘记拍细节了，就是一个盒子两端出来两根线，一头插220V家用插座的，一头插摄像头的。

我买的是万向支座，可以随意转动

下面圆盘就是用于固定在墙面上的，固定用的是膨胀螺丝，自带的就有，另一头黑黑的那头就是用于和摄像头连接的，其实就相当于一个螺丝一个螺母，拧上去就可以了，看到实物的相信谁都会弄。

这个是西数紫盘，专用于监控的，有启动功耗低、运行稳定的特点

和别的硬盘外形是一样一样滴

这个就是网络硬盘录像机了

全部配件在此，居然还有一个鼠标，哈哈

正面

背面，从左到有分别是音频进、音频出、VGA出、HDMI出、网口、USB用于连接鼠标、电源插口、电源开关。

我买没有音频输入设备，所以最左边的两个就没用，接视频输出我用的VGA显示器，这个玩意只需要和摄像头连接在同一个局域网内，就会根据ONVIF协议，自动搜寻到摄像头的数据。哦，对了，选择的录像机和摄像头的时候，只要设备支持ONVIF协议，不论什么品牌的你都可以随意选择，都是通用的。

这个是硬盘的SATA连接线

这个是硬盘的电影线，居然是IDE转的，左边的是硬盘固定螺丝

这个是网线

这个是电源

所有东西介绍完毕，下面开始安装啦

首先把硬盘装到录像机里面，这个需要先拆开录像机，很简单，侧面各两颗螺丝，背面两颗螺丝，都是很容易找到的，就不拍照了，拆开后我被吓了一跳

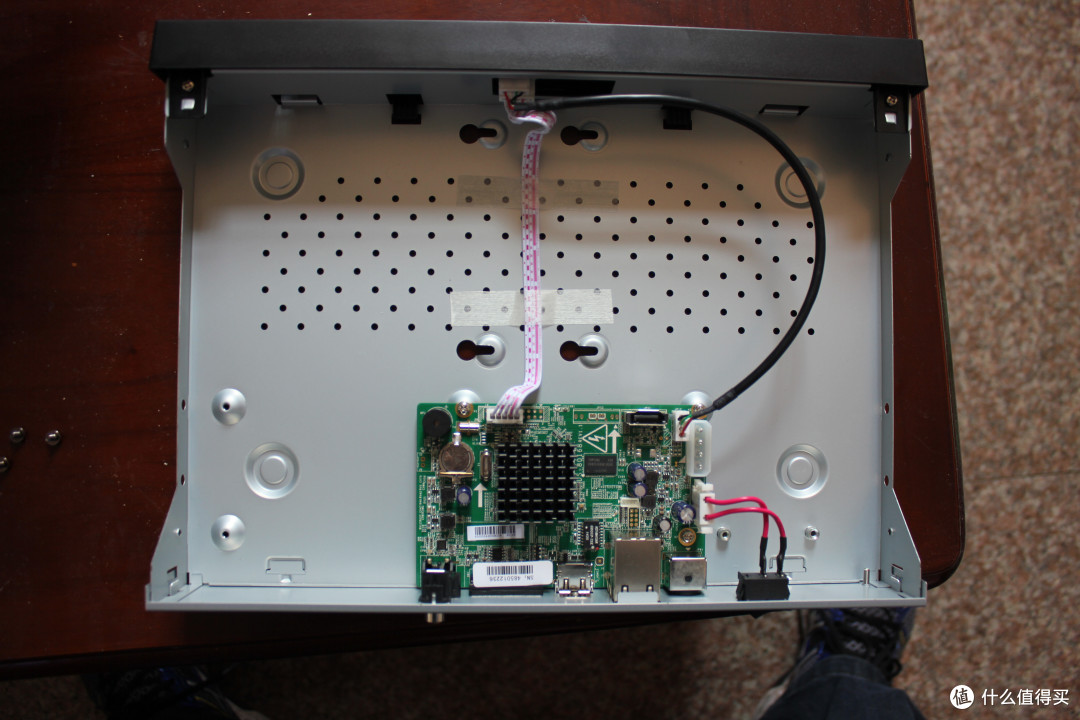

看到了吗？300多买的录像机就这么一块电路板，十分坑爹有没有，暴利啊、、、还不如自己去买块ATOM的集成板呢、、后悔了！不过功耗和稳定性应该是这个好很多吧、、（只能这么安慰自己了）

盒子正中四个洞洞大家看到了吗？那是用来固定硬盘的，很简单，用螺丝固定住就行了。

安装好后的样子，别忘记吧硬盘数据线和电源线也插上哦

把盖子盖回去，螺丝拧紧，插上各类插头，搞定！

摄像头的安装由于人手不足，没有拍下来（其实也是因为不想真人兽啦 ）

安装完成的图片来一张

爱车露了个尖尖角 大家猜猜什么车

其实很简单，先拿着摄像头调试下角度高度，确定大致的安装位置，然后拿着支架圆盘，在墙上按照原盘上的孔画下3个圈，然后用电钻钻出3个孔，放入膨胀螺丝，再把摄像机和支架先拧紧，把支架拧到墙上，再把支架固定好，OK，完工! 没有照片只有口述了，各位见谅啊。

由于没有事先考虑好，线有点乱

乡下的房子，90年代盖好的，样子有点挫、、、

录像机刚开机还需要一些设置，不过都很简单易懂，这里也略过算了，下面是监控图

拍照涂鸦了下，图片下了看不清楚，我原图上，所有细节都能看的一清二楚的

这个是晚上的效果，拍照自动就拍不出来了，这个没涂鸦

其实这个还可以通过外网DDNS随意访问浏览的，不过我没有弄，大家慢慢去发掘吧

好了，到这里晒单完毕，本来刚买的时候还想着会有点困难，没想到，原来是如此的简单 大家心动的还不赶紧剁手去
