高达模型的制作摸索 篇一:HG The-O 制作的详细过程

2016-02-15 18:53:30 210点赞 298收藏 120评论

小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币周边好礼达标就有,邀新任务奖励无上限点击查看活动详情

结识张大妈有些年头了,经常看到有值友晒个高达啥的,但以开箱素组测评或是入门工具介绍为主,总体数量也不是很多,远远比不上那些玩手工皮具或是摄影的文章详尽。恰巧自己之前也玩过一段时间的高达,还算比较投入,就想和同好们探讨探讨,毕竟高达制作展开了说也是蛮唬人的。

其实本人已经有很长时间没有碰高达了,这篇文章中晒的制作过程是2013年中制作的。为啥这么久没碰高达了呢……其实是因为俺搬家结婚了。高达模型这种消遣,素组(不改造,不喷漆)不过瘾,认真制作代价又很大,有点背离业余爱好的初衷了。本文的高达模型是本人在人生比较闲的阶段耗费了3个月的业余时间打造的,当时本人戴着口罩,满屋垃圾,粉尘乱飞,油漆浓重,还投入了大笔资金购买工具。以前楼主对高达模型存在代工行业表示不可理解,表示这种东西剥夺了制作过程的乐趣,对某些地方甚至存在按钟点出租模型制作场所也不可理解,后来都理…解…了…。所以奉劝各位想深入高达坑(其实军模坑也差不多)的值友,评估一下你的承受能力(主要是时间、其次是女朋友(老婆)、居住环境、家人、金钱、耐心),三思而后行。实在不行,乐高坑和高达模型坑还是有一定的替代性的,乐高就安全环保可爱得多了。

话不多说,直接开搞,本文略进阶,不算完全的入门。

一、素组

本文制作的是HG系列的铁奥。

HG The-O 制作的详细过程HGUC 铁奥s.taobao.com

万代公司的高达模型大致分为PG、MG、HG三大系列,分别是1/60,1/100,1/144,不论是尺寸大小、精细程度还是价格,都是PG>MG>HG。但是近年来新出了RG系列,虽然和HG同比例(1/144),但是具备全骨架,精细程度和MG系列看齐,而且发展出RG系列的碎甲涂装风格,深受广大人民群众的好评。下图是Gundam RX-78-2的HG(左)和RG(右)的对比图:(图片源于网络)

HG和RG的对比HG和RG的对比

然而RG系列出得很慢,而且必然是从经典系列的主角机开始一个一个的出,阿姆罗和夏亚的机器出完出各代的主角机,一些冷门反派机RG化遥遥无期,很多爱好者热衷于把HG改制成RG的样子,所以这次的制作是打算把只有HG的THE-O的外形按自己的喜好(重口味)RG化。

这东西的个头在HG里算是很大的,但毕竟是HG,还是只有大半个巴掌大,所以细节都是很微观的。借用一个和烟盒的大小对比:

HG The-O 制作的详细过程

(其实THE-O铁奥是有MG的,但毕竟比例不同,而且铁奥的MG由于机设体型过大,价格过高,而且缺少内构细节,基本就是一个放大版的HG,所以不是特别推荐。下图左边HG,右边MG,HG的刻线被大龙哥涂成了销魂的大龙线。)

HG铁奥和MG铁奥HG铁奥和MG铁奥

HG The-O 制作的详细过程万代 MG 铁奥s.taobao.com

高达模型拿到手首先要素组,对于要后期改造的高达,素组是一个观察模型特点,构思改造方向的过程,但是装完还得再拆开,所以称其为假组……反正还要拆开,随便组组就算了……

先是双腿:

双腿双腿

然后组成下身:

下身……略糊下身……略糊

全身除了喷口等碎小零件组装完毕,耗时20分钟。喷口这种碎小零件拆开麻烦,就不假组了先:

素组完毕素组完毕

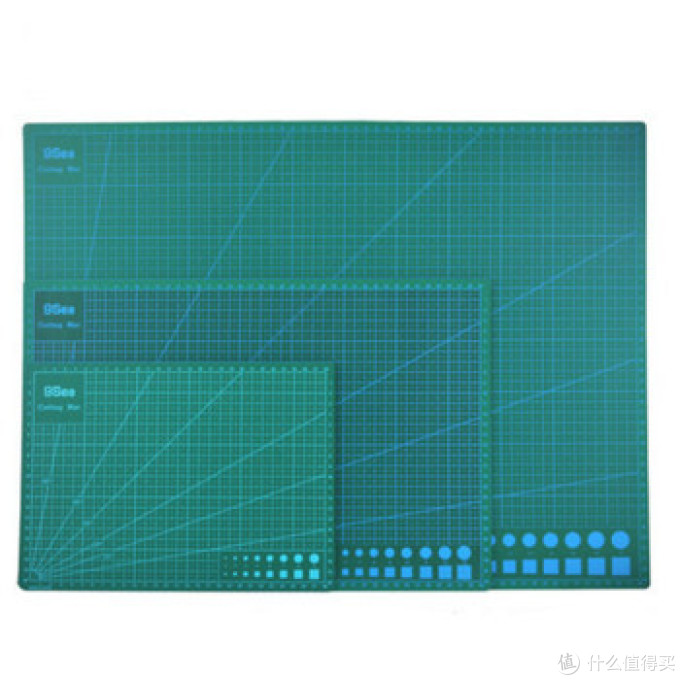

铁奥身后的切割垫是最便宜的9sea切割垫,相信大家在很多手工皮具的毒文中也经常见。其实不是处女座(处女座推荐田宫的),用这个就行了,坏了就扔,不心疼。推荐上首富家买。

HG The-O 制作的详细过程九洋垫板 切割垫 切割板 切割垫板 裁纸垫 雕刻垫板 介刀板 A4规格=22*30cm¥15京东

二、改造

高达模型的重头戏就在于改造和喷漆。其实改造非常耗时(这个用了两个月业余时间吧),又会因为打磨把房间和双手弄得很脏,同时还带着口罩,有时还戴着手套,所以过程照片不多,不过要详细描述还是会篇幅过长,这里主要就贴贴照片,点评一下吧。

小臂的改造,白色部分都是自己切割添加的PVC胶版:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

小腿后的改造,侧面贴胶版做造型,正面用铅笔打草稿,挖孔做散热结构:

HG The-O 制作的详细过程

用了一些金属蚀刻片:

HG The-O 制作的详细过程

三层结构的小腿后甲:

HG The-O 制作的详细过程

手腕处打桩接长,不然抓不住枪(BUG),常玩树脂模型的对打桩比较熟:

HG The-O 制作的详细过程

肩甲是前后两片合的结构,做无缝处理,用的是502+爽身粉作为填充:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

又是挖孔,挖孔建议用手钻先打一排洞,然后再扩孔。选购手钻的要点是钻头同心率要高,这点日本货做的不错,国产货看评价:

HG The-O 制作的详细过程手钻 田宫s.taobao.com


HG The-O 制作的详细过程

HG The-O 制作的详细过程

孔中加上细节,和肩甲放一起,准备合体:

HG The-O 制作的详细过程

腿甲上有个水滴状的造型,够难看的,打算也挖空,让整个模型层次感丰富:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

用图纸做定位在零件上划线,才能做到对称的位置线条都一样(其实上一张图线都刻好了……):

HG The-O 制作的详细过程

划线后用推刀推出沟槽,推荐BMC的推刀。别家的推刀不够锋利,感觉都是在切割,只有BMC感觉是在平推方槽:

HG The-O 制作的详细过程BMC 推刀s.taobao.com

小腿前后外甲先套上看看,注意外甲上用推刀新推出的凹槽:

HG The-O 制作的详细过程

前后裙甲的处理,后裙甲被我切割出一个大槽,准备做细节:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

前后裙甲大体就这样了,主要是增加细节:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

胸部,也只是增加细节,白色的是PVC版:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

裆部,为了威武雄壮,垫高了很多很多(白色部分,用了一个MG独角兽高达的废弃零件):

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

脚丫,白色的是pvc版,金黄色的是蚀刻片:

HG The-O 制作的详细过程

这些歪歪扭扭的原厂凹槽都要用推刀尽量拉直,模型还是追求精细程度的:

之前:

HG The-O 制作的详细过程

之后:

HG The-O 制作的详细过程

半程进度,装起来看看样子:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

发现上身太短,腰部被卡住没法活动,只好改造腰部的轴心:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

完成!完成后的上身和腰的距离加大,尾部裙甲的改造细节也露了出来,不会阻碍扭腰运动:

HG The-O 制作的详细过程

到了这一步,可以洗件,第一次上灰了:

HG The-O 制作的详细过程

这是之前没装上去的小喷口,小零件啥的:

HG The-O 制作的详细过程

上架,不是烧烤:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

再次假组,可以看个大概的改造后的形状了:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

发现问题,胯关节太高,感觉穿了主席裤,得把裙甲整体下移。继续改造:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

这里细小部位的切割用的是蚀刻片锯,推荐长谷川的:

HG The-O 制作的详细过程蚀刻片锯 长谷川s.taobao.com

第一遍上水补土(即上灰,因为水补土最常见的是灰色的,灰色有利于观察细节)主要还是为了检查细节,特别是一些没有打磨光滑的部位,如果不再次仔细打磨,喷上外层漆后会很粗糙。一些补土收缩的地方也要再次修补。

脚底板,红补土填充后继续打磨:

HG The-O 制作的详细过程

像这种就算是很粗糙的表面了,要用800号以上的细砂纸仔细打磨:

HG The-O 制作的详细过程

JJ部位,上补土填平收缩的部位,再打磨平,可以看到打磨后残留的红色部分就是填平的位置:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

上半身的打磨进行到一半……建议一边看个什么无脑电视剧一边打磨,不然真的会无聊死。

HG The-O 制作的详细过程

打磨时最好用水砂纸沾水打磨,当然砂纸沾水后打磨效率会变低,但是也好过吸粉尘是不。还有,打磨时一定要戴口罩,一定要戴口罩,一定要戴口罩,三遍了没有?其实能在户外院子里什么的地方放张桌子进行打磨作业最好,不然房间的卫生也是个问题。本人当初是因为在出租房里,卫生不是很讲究,也就偷懒了。

最后打磨完再次假组……第四次假组了?反正第二遍开始就能扔掉说明书闭着眼睛组装了,而且很多零件的安装方式已经被改得和原来完全不同了。残留灰色补土的部分是原先就打磨到位的,再次打磨后补土没有被完全磨掉:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

三、上色

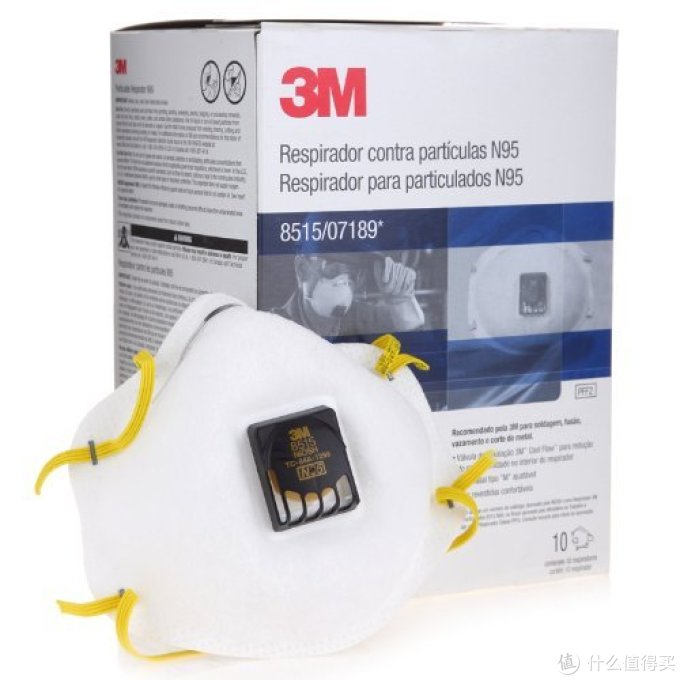

第二次上水补土,真是毒气攻心,建议大家一定要配备至少这个级别以上的3M口罩(防毒面具):

HG The-O 制作的详细过程3M 8515 防护口罩(一盒10只装 非油性颗粒物 经济型 焊接 防尘口罩 带呼吸...¥265亚马逊中国

喷涂用的泵是优速达的601G:

HG The-O 制作的详细过程优速达 601gs.taobao.com

喷笔用的也是很大众的GSI郡士 PS289,当然,喷补土的时候会用一些杂牌的喷笔:

HG The-O 制作的详细过程GSI郡士 PS289s.taobao.com


排气扇不管怎么样,至少得有,有条件的上郡士的,1000出头,没条件的买一个类似我这种的:

HG The-O 制作的详细过程浩盛 HS-E420Ks.taobao.com


油漆本身就无所谓了,模型油性漆,郡士、盖亚随便挑,反正我才不管配色表,就挑自己喜欢的颜色随便调。但是三原色青、红、黄(不是红黄蓝……,不过蓝色也挺好用就是了)以及调色调的黑、白要多买一点备着,由其是黑白。之前第一次上水补土用的是600号的,第二次就可以用800号乃至1000号了。高达还是1000号吧,如果做军模坦克什么的,800号足矣,毕竟坦克的表面总是粗糙的。

再次洗件,每次喷涂前都得洗,用废弃的牙刷刷沟沟缝缝,不然油漆喷上去就毁容了:

HG The-O 制作的详细过程

再次上架:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

加入一点点阴影的喷涂:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

开始上黄色的底漆,基本是一点点黄色加很多很多白色,加半滴荧光红提亮:

HG The-O 制作的详细过程

全底漆干透后再假组一次,看看状态……我是不是有病:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

凑近点,差不多就是这个样子的:

HG The-O 制作的详细过程

开始遮盖部分区域,上第二种颜色。黄色的是遮盖带,绿色的是遮盖液。遮盖液用在遮盖带不方便的形状复杂的小地方,或是对遮盖带的边缘进行封边,以免漏漆:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

第二种颜色(更黄一点的黄色)上色完毕:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

之前说的切割垫可以用来贴遮盖带,经过转移一次的遮盖带不会太黏,不容易把油漆撕起来。遮盖带在切割垫上也方便切割操作。但是会不会破坏油漆还是看遮盖带的质量,这个绝对不能省,血的教训。这个模型就有很多地方被遮盖带搞坏了,遮盖带一撕一片油漆,重喷费时费力,漆面还坑坑洼洼。把油漆全洗掉的话就得把整个模型都洗了,因为油漆调色不可能两次一模一样,除非你每次都有调好的油漆用剩,且没有扔掉。所以遮盖带买田宫之类的日本牌子省心啊!

第三层遮盖,喷第三种颜色(偏绿的黄色)和细小零件的杂色:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

最后撕遮盖带……看看这最后一层的遮盖带的数量,都是时间和钱啊……这几轮喷漆就用了我将近一个月的时间,南方如果是梅雨季节还不是你想开工就能开工的,空气湿度太大漆面会变成月球表面……

HG The-O 制作的详细过程

HG The-O 制作的详细过程

这是最后待组装的零件:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

上水贴是个很爽的步骤。其实做模型很多工具都能烧,钳子、喷笔自不用说,就是上水贴用的小小的镊子,都能买到将近百元的:

HG The-O 制作的详细过程田宫 镊子s.taobao.com


HG The-O 制作的详细过程

上完水贴还要再全体喷一遍保护漆。亮色部分(轴承、液压杆、螺丝等部分)喷光油,其他大部分直接喷哑光油。当然,光油和哑光油之间还是得再次遮盖的……你也不想看到磨砂的液压杆是不是。

基本完成!心好累,也有很大的成就感有没有。


四、成品组装拍照,碎甲RG风!

外甲零件列表:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

犯人入狱照,就差身后的标尺了:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

我们来和改造之前的大龙网素组进行几组对比(http://www.dalong.net/):

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

裙底风光……

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

裙底伸出的机械手……

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

对比图之后是一些POSE图:

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

HG The-O 制作的详细过程

1/144比例的合照,HGUC RX-78-2,HGUC The-O,RG RX-78-2,RG ZAKU II,RG MK II Titans,RG都是素组的,可以看出铁奥的体型宽广……谢谢观赏~

HG The-O 制作的详细过程
