我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

前言

为什么需要NAS

一是因为我想备份电脑上的资料,包括文档、照片、视频等(不含电影,三项总共也就数百G),(音乐现在多数都在线听了),还需要定期备份电脑的操作系统和设置(这个随着备份时间的延长,也大约数百G)。在没有NAS之前,重要的资料我只能使用Win8开始的“文件历史记录”进行同PC不同硬盘的备份,这就导致我的PC里除了SSD的系统盘(这倒没有噪音)外,还需要至少两块机械硬盘来做数据存储,而PC放在桌面上,即使好不容易寻找各种减震材料尽量消除硬盘的共振声音,但硬盘的寻道声仍然让人很心烦。

二是希望有设备24×7跑PT。我觉得PT相比迅雷的好处在于资源相对单纯(重复版本少)、质量统一(我混的站至少720P起,有些站要求更高),而且持续上传满足了自己的虚荣心。PT相比迅雷的缺点在于邀请制(好多站还长期暂停邀请)、需要长期上传来满足分享率。

三是希望有设备24×7跑其他云服务。1、同步盘:这个需求曾经是比较弱的,因为我用金山快盘作为同步盘的时候感觉很不错,基本上用不着自建服务器。不过现在随着这种同步盘的停止服务,这也成为了刚需之一。2、备份手机照片:早先用过iCloud备份照片,后来2014年还是2015年上半年起,总是备份失败,才发现竟然也要科学上网才能备份了。而且照片越来越多、大,iCloud的免费空间5G也实在不够用。

为什么需要HTPC

因为想在电视上看我前面下载的各类电影呀,目前我下载的还主要是1080P、少量720P,非4K的蓝光remux有但是不多。相比各类电视盒子的优势在于性能强、工作稳定。网友们对HTPC的性能要求挺高,很多人都采用高性能独立显卡,但从我的个人需求出发,目前集显已经cover。

为什么DIY

想要成品NAS+HTPC,貌似只见过威联通,不过价格不便宜。

即便抛弃HTPC功能,光是NAS,自建的轻松上4盘,成品的4盘位也很贵。

操作系统上,DIY的自由度也比较高,满足自己爱折腾的心。

时间背景

时间点要放在2015年中旬。

CPU

家里从PC上淘汰下来有一颗奔腾G840的CPU,这是LGA 1155接口的第一代CPU,功耗不低,性能不高,当初的想法是如果性能不够了,还可以升级到1155接口的第三代,不过跑了一年觉得性能够用,而且以intel的挤牙膏风格,即便更新换代,只要还是奔腾档次,性能就不会提高太多。而为了降低功耗升级呢,感觉目前差价比电费贵多了。

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

内存

笔记本DDR3 4G内存,品牌不重要。后来又加了4G,品牌也不重要。

主板

使用了技嘉GA-H77TN

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

·1·  7系列芯片组,支持LGA 1155接口的最后一代主板,也就提供了升级CPU的可能(虽然实际上提升有限,未必实施)

·2·  itx小板。支持笔记本内存,2插槽,共最大8G。

·3·  存储接口方面:sata3×2,sata2×2,还有一个msata口,一个1個PCI Express x4可以用来扩充sata口(我扩展了2个sata3),还有usb3.0×4。

·4·  影音接口:HDMI、DP接口各1个。音频输出、MIC输入各1个。这就可以安心使用CPU集显来播放了,实测HDMI口最大分辨率1920×1080,DP口没试过,因为电视机没有DP口。

·5·  19V直流供电,节约NAS机箱里的空间(这点反而我浪费了,因为ms04机箱自带了一个电源)

·6·  还有一个mini pci e x1接口可以用来扩展wifi和蓝牙接口。

反正当我看到这块主板的时候口水都快流下来了我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训 ,未必说每个方面性能都很强,但是接口实在丰富,而且正好利用了我闲置的CPU和内存。

机箱

说到机箱又是一个大坑,因为如果一开始凑活用的话,普通的台式机机箱就可以了,没有机箱也可以的,随便买个itx机箱装一下也是可以的。但是要从外观、结构、硬盘插拔方便等角度考虑,我物色的几款机箱如下:

迎广ms04

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

结构和gen8很相似,但是支持普通的itx主板,这就节约了我购买ECC内存的费用,节约了我折腾电源风扇噪音的时间,节约了我额外购置半高显卡输出视频的成本(好像还看到网友说如果用显卡输出了,就不支持原生iLO控制了)。虽然价格比较贵,不过咬咬牙还是买了。只有淘宝有售,一年前有大约10家店出售,现在只有两三家了。

贴几张自己安装后的照片(运行一年多了,不想拆开重装,就拆开盖子凑活看看)

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

↑这个机顶盒旁观挂着的是给NAS的kodi遥控器的红外接收端

↑↑这个机箱为什么要侧着放。因为我虽然订电视柜的时候考虑了机箱的长度,但是忘了机箱后面还有连接线!!!比如那个电源接口、HDMI接口!都好硬啊,顶在后面,如果机箱正位放的话,正好柜门关不上!还有一个原因是实木电视柜散热能力太差,柜门也不能完全关上,于是就这样了

↑↑↑机箱两侧有通风口,但是这个机箱的风道应该是从前往后的,两侧通风口反而不利于降温,所以我用纸片从内部进行了密封,实测硬盘温度可以下降2-3℃。

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

↑这块主板是一块超薄板(Thin-itx),所以用在多数机箱上,挡板是不够高的,我就用纸板代替了。

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

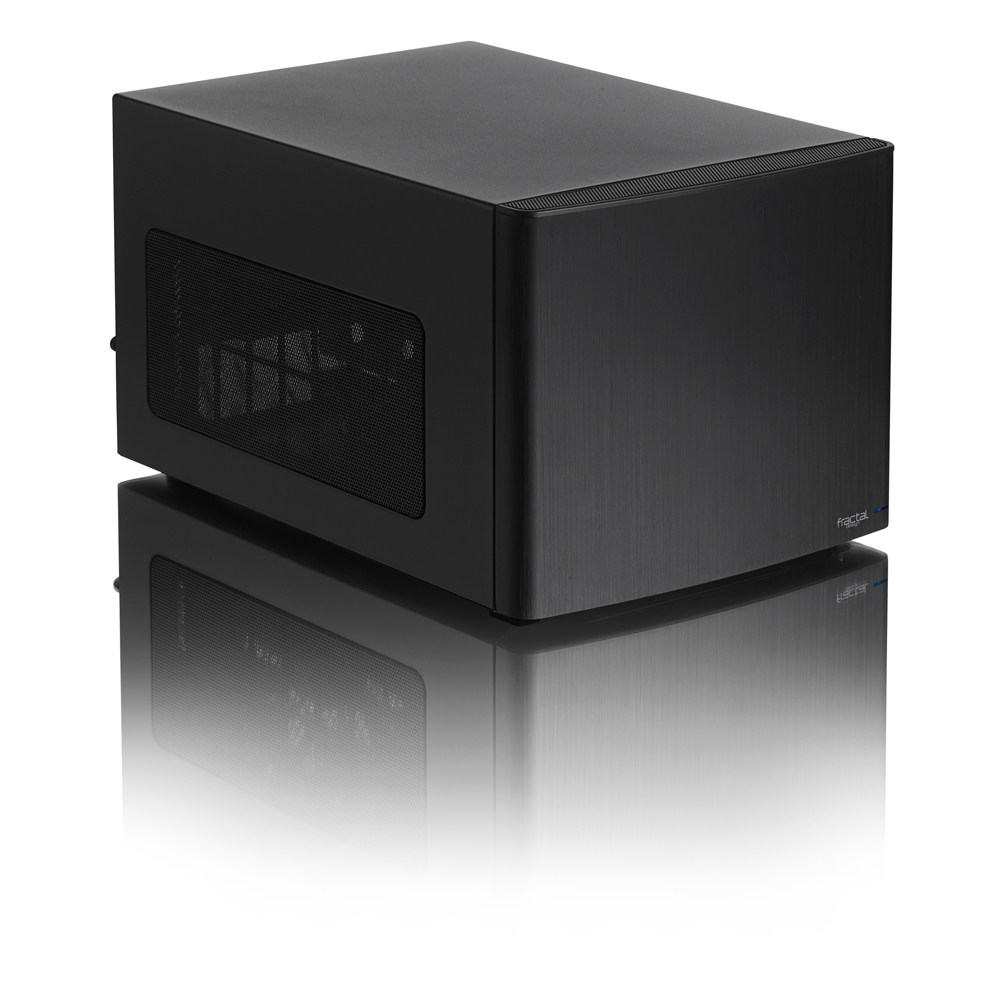

fractal design的node 304

有黑色和白色

Fractal Design 佛瑞克托设计 FD NODE 304 黑色 白色迷你型机箱535元天猫精选去购买



我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

这个机箱外观也很赞,结构也合适,不过硬盘不方便插拔,而且尺寸(250 x 210 x 374mm)比ms04(210 × 230 × 275mm)大了一圈,尤其是长了10cm,于是最终没有选。

淘宝款

直接搜索“nas机箱”,可以找到不少店里有这么一款:

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

这个机箱长度和ms04差不多,但是宽高又进一步缩小(265*200*180mm),而且价格也便宜。但是相比ms04有几个缺点:

一是不带电源,需要自己购买。

二是CPU风扇限高4cm,比ms04的6.5cm矮了不少,即便放同样4cm的散热器,中间的缝隙如果越小,肯定风噪也会越大是吧。

三是自带风扇为8cm,噪音比ms04的12cm风扇要大一些。

四也是最关键的就是丑。

万由

网上还有一款万由NAS的机箱出售,外观也不错,如下,不过价格和ms04相差不多(一百块左右),却不带电源我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训

其他的各种成品itx小机箱,如果企图放4块或更多硬盘,基本上都是往机箱内部各种角落和缝隙里塞,各种正面、反面、底面什么的,是能放得下,但是替换和维护起来很麻烦,不适合折腾,所以我也没有考虑。不过如果你就打算放一两块盘用用算了,那还是有不少铝合金itx机箱可挑选的,外观也不错。

当然也有一些值友自己购买或制作硬盘支架,塞进这些小箱子里,我只能说我的家庭网络解决方案 篇二:DIY NAS/HTPC硬件的经验和教训 ,但每个人折腾总有个自己的度,我就不这样了

硬盘

系统盘:一块旧时笔记本上用的三星830 SSD,64G,跑win10。

数据盘:

#希捷ST3000DM001,3T,跑PT

  1. 希捷(SEAGATE)3TB 7200转64M SATA3 台式机硬盘(ST3000DM001)623元希捷的这款ST3000DM001硬盘,3TB总容量,单碟1T,7200转,64M缓存。都是中规中矩的指标,总体来说这款3T硬盘相比起来算是同样容量中价格较合适的了,虽然这款硬盘的寻道声被人诟病,但是速度上的表现还是不错的。京东去购买

#西数WD40EFRX,也就是西数红盘4T×2,在win10里加入存储池,装其他数据

西部数据(WD)红盘 4TB SATA6Gb/s 64M 台式机硬盘(WD40EFRX)1399元蓝红紫黑黄是现在西数硬盘的大概价格定位(绿盘已被合并至蓝盘序列,购买蓝盘需注意转速),而红紫黑黄四块硬盘是作为特殊功用设计所以定位不同,并不代表实际使用性能。这款红盘定位是作为NAS盘使用,可以应对长时间/高速读写运转设计,相比7*24持续运行的紫盘和大吞吐量的黑盘来说更适合作为家用电脑硬盘使用。4京东去购买

哪个好?希捷的通电9700小时,西数的3200小时,都还没坏。由于我机箱放在木质电视柜里,散热不太好,北京夏天不开空调时希捷在45℃左右,西数在49℃左右,现在天冷了,希捷36℃,西数41℃,总体而言希捷的温度更低一些,不过一个是3T一个是4T,直接比较也不太客观。

要说我下次再买什么,可能还是4T红盘吧,因为都加入存储池,虽然没有硬性规定,但是心理上总觉得同型号的可能好一些。

其他硬件

19V电源

淘宝上搜索19V 180w,我就找了一个相对评价多的,据说是HP原装,谁知道呢。注意H77TN主板适配的接口是圆口带针(7.4*5.0)。

直流电源可能成为大家的槽点,的确,要带动四块3.5寸机械硬盘同时启动,对电源的要求还是比较高的。不过19V电源里我能找到的最大就是180w了,经过实测这台电脑工作时的功率在50w左右,开机瞬间功率计上显示出来的最大数字也不到100w(也没准是时间太短,没反映出来),所以我也就相信180w能cover了。

反过来想一想,成品NAS也是外置适配器,也就释然了。

最近搬家以后倒是经历过几次夜里的突然停电,睡梦中也不知道,早晨起来才看到群晖的邮件提示停过电,所以UPS也提上了购买日程。

19v 180w_淘宝搜索淘宝搜索是最智能的商品搜索引擎,通过大数据的运营,准确的理解商品与用户,提供精准的个性化搜索体验。s.taobao.com去看看


遥控器

也是淘宝搜索“树莓派 遥控器”或者“xbmc 遥控器”,随便挑一个买的。功能还挺丰富,不过按键比较生硬,目前使用三个月,一切正常。

树莓派遥控器_淘宝搜索淘宝搜索是最智能的商品搜索引擎,通过大数据的运营,准确的理解商品与用户,提供精准的个性化搜索体验。s.taobao.com去看看

PCI转sata3

这个也没什么可说的,淘宝即可。我选择的是不带阵列卡的版本,因为觉得这种低成本的raid还不如直接在操作系统里进行软raid,外加带版本控制的备份比较好。

pci sata3_淘宝搜索淘宝搜索是最智能的商品搜索引擎,通过大数据的运营,准确的理解商品与用户,提供精准的个性化搜索体验。s.taobao.com去看看



结语

硬件介绍到这里,下篇介绍操作系统和软件设置。

再次谢谢大家阅读。
