布鲁雅尔203 DIY新风和小米米皮DIY新风下篇雾霾实测对比

上篇讲了拿净化器简易DIY新风的一些事情，这篇补充一些链接和图，密封的改进和雾霾下的实测数据.

首先有值友吐槽我上篇搞得像工地的，我决定更新了密封

布鲁雅尔版DIY新风的设计系统总图

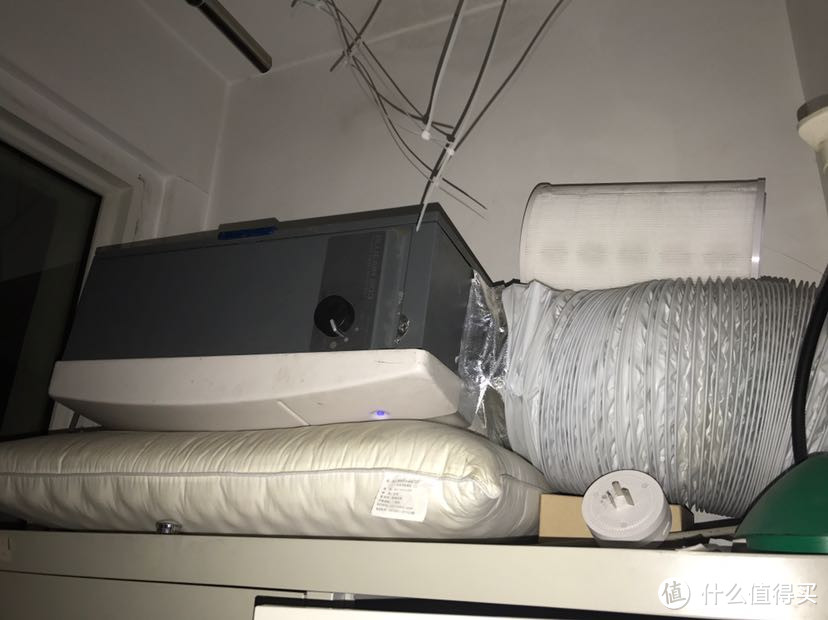

室外部分（阳台），管子上白滤芯只是放在那儿不是系统的一部分



室内部分

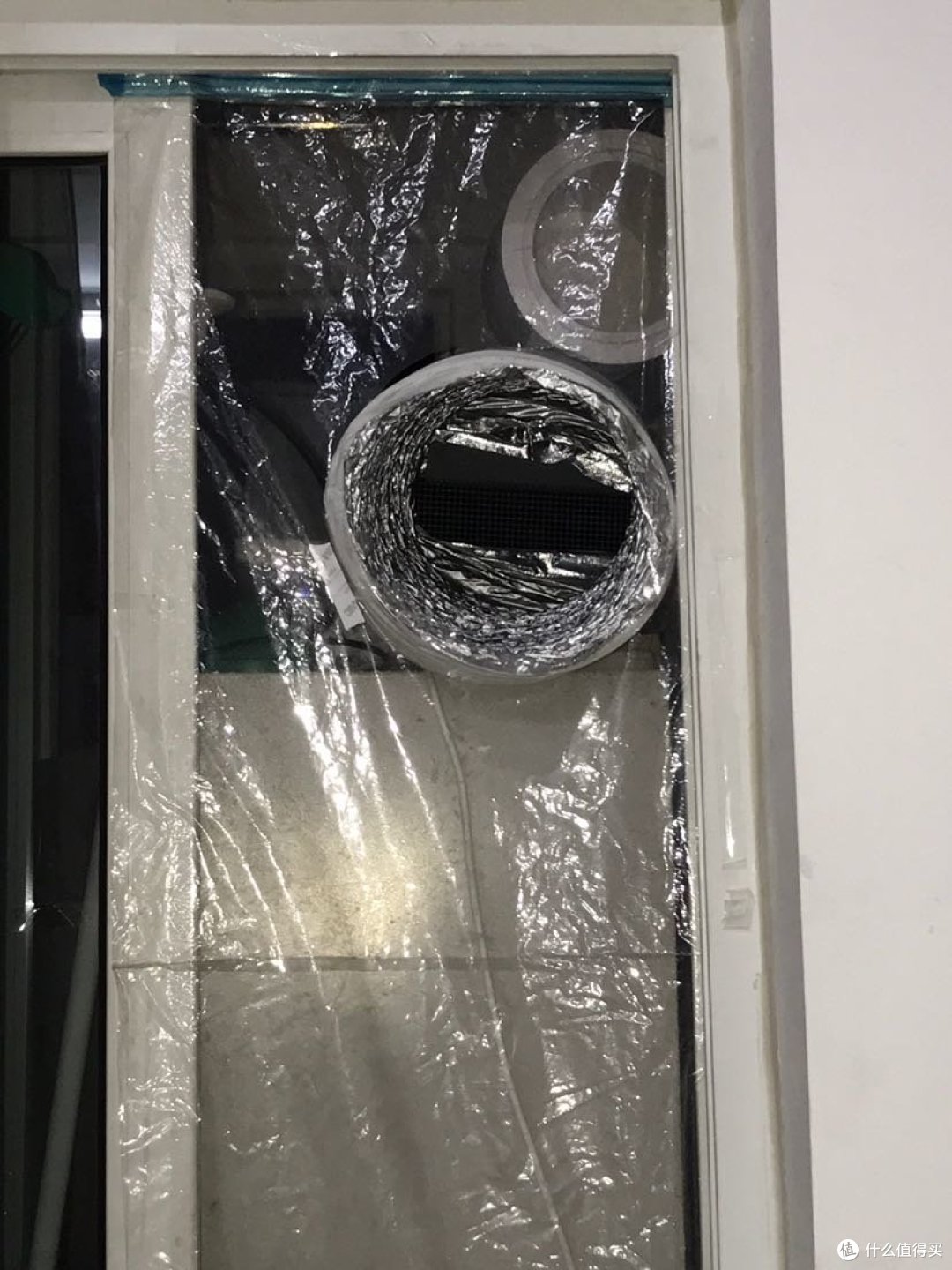

密封固定到窗户上用的是3M强力双面胶（必须强调3M因为只有3M出的严肃的双面胶才能用于要持久一点的工程）加一个裁开的打了个洞的真空储物袋

我用的这个估计也不是最优刚好手头有而已，b站品质侠有讲过双面胶

佳佰压缩袋密封真空防尘衣物被子收纳袋9丝加厚10只装(4大2中4小)内含双管气泵59元京东去购买

这样好看很多了

双面胶，二氧化碳计和替换传感器淘宝链接不让发自己去搜索就好，上篇有值友问这个传感器，再说一下，不是我自己做的，其他网友做的，我直接买来的，这是一个传感器电路模块，因为涉及到DIY改装，酌情使用，后果自负。（虽然我自己也会做但是我懒.........）

铝箔胶带，比较一般，会掉，建议还是上3M

风管，我这里用的250mm的，铝箔胶带贴风管到方形的净化器出口上略有技巧里外都要粘

空气质量三个指数pm2.5计重，美标aqi，国标aqi，区别自行查询. 我们应该以以下这个值为净化目标.



这是另一个房间的小米米皮，前篇也提到过



下面进入实测数据部分，有关背景信息

1. 布鲁雅尔203和米皮房间大小相似，估计和普通的客厅相似，比卧室稍大. 布鲁雅尔的房间密封性稍好

2.本地雾霾天一般吹南风，晴天吹北风

3.益杉激光雾霾计数值绝对准度一般，高低比较相对定性性能还不错. 米皮里面的小米2改装的g7雾霾计相对定性性能很好，绝对值标为美标aqi非雾霾计重，实际作者的算法不确定所以绝对准确度不明

室外背景：

室外监测站值pm2.5计重252ug，指数302

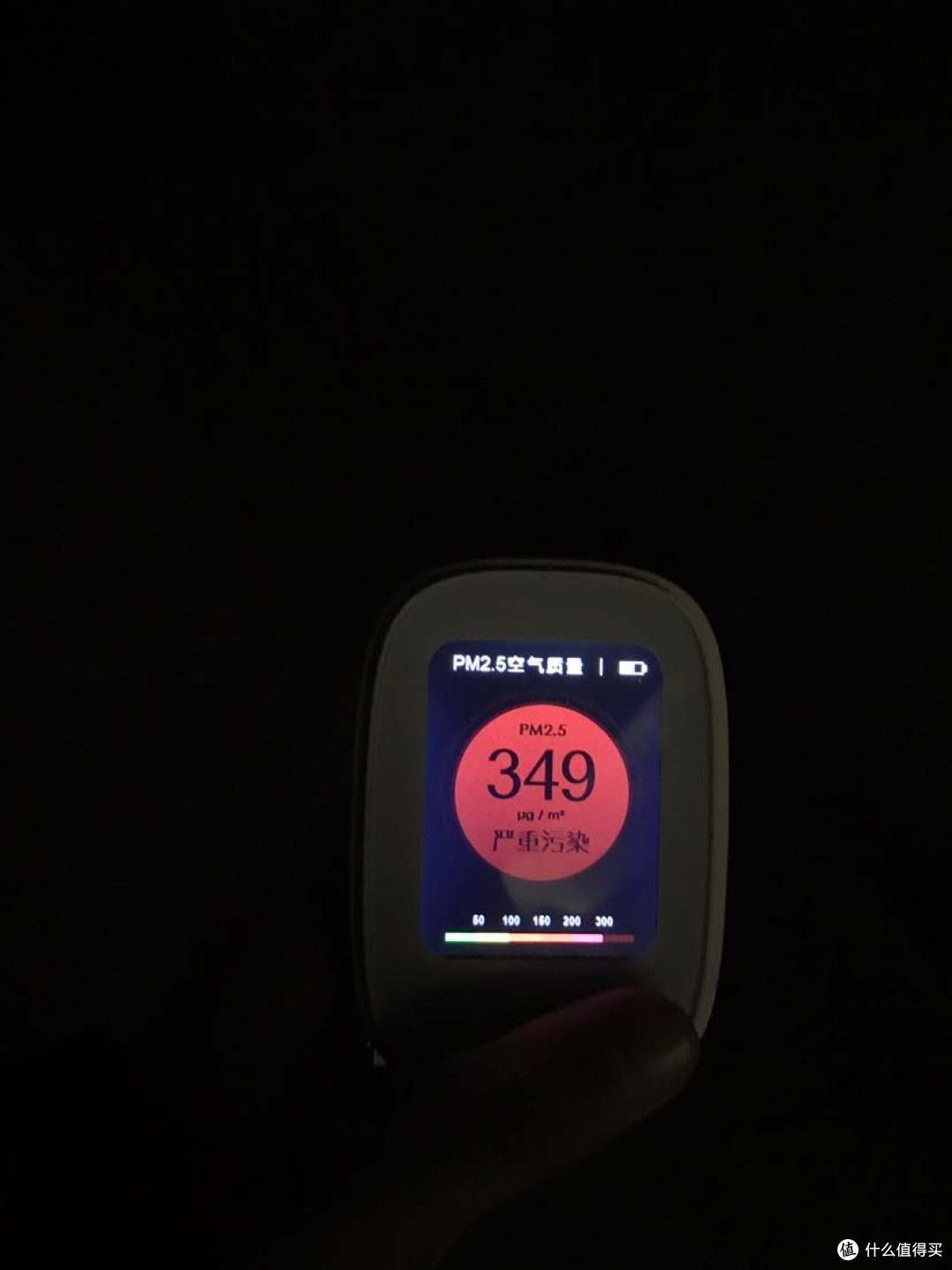

室外检测仪数值



布鲁雅尔改新风外循环：

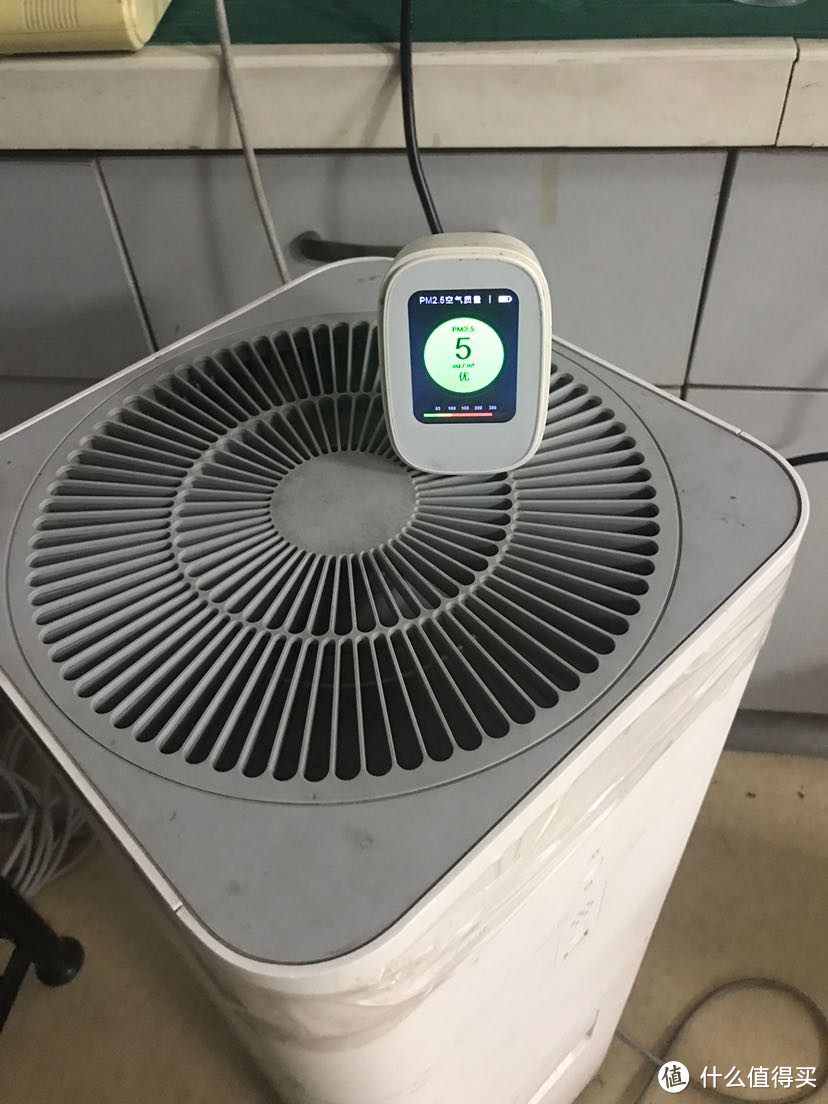

二档出风口

二档普通室内

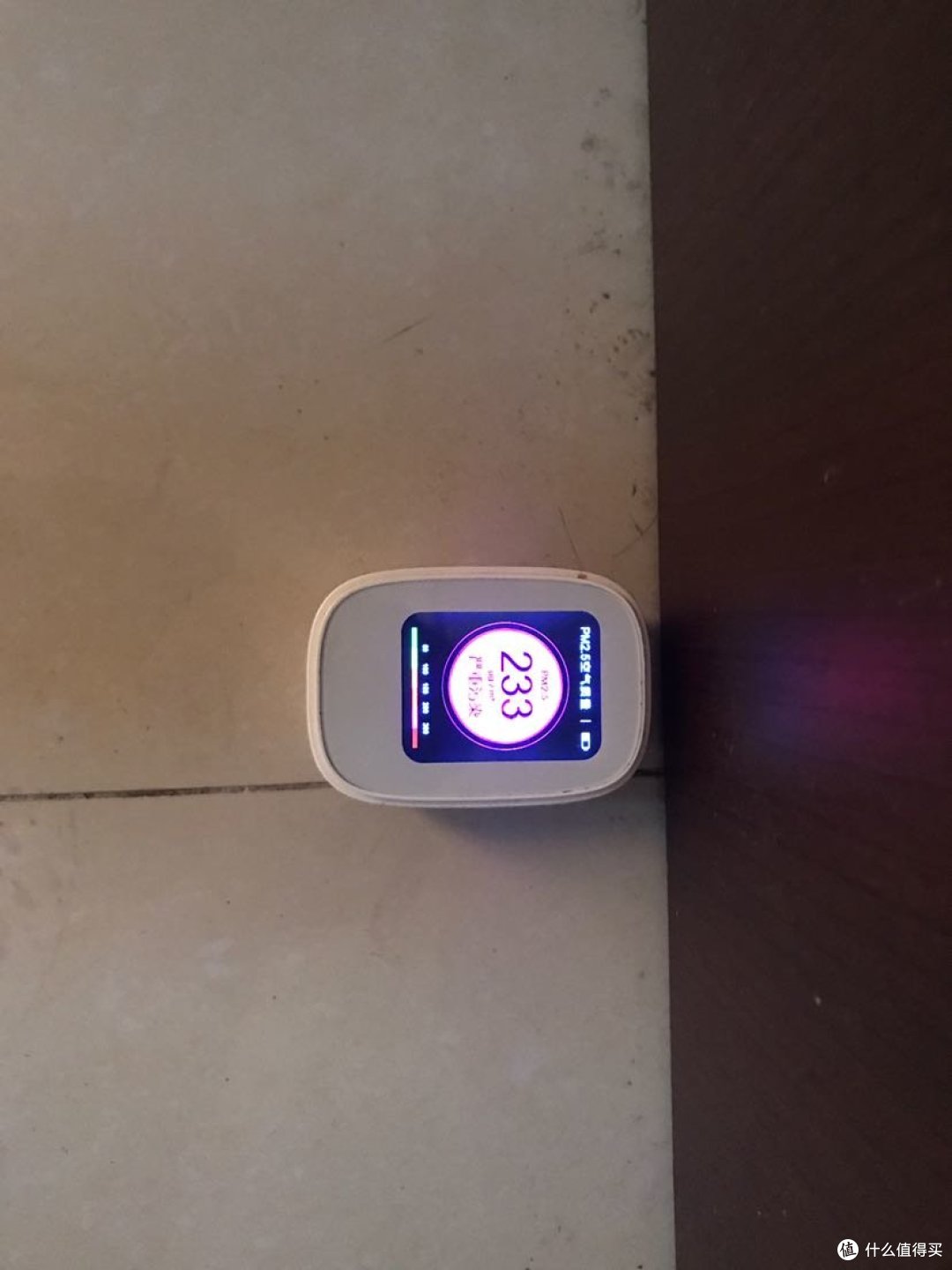

二档远端门缝内侧



一档（最低档）远端门缝内侧



总结，

1.噪音情形因为净化机在阳台，所以一二档噪音都很小，二档有轻微风声，完全不影响睡眠.

2.布鲁雅尔的原装滤芯性能应该是能hold住任何常见的雾霾出口到0的.

3.在南风南面门缝的风压灌风情况下一档无法形成室内正压，二档可以有效形成室内正压，完全阻隔室外空气进入.

小米2米皮部分测试

室外情况相同

自动档传感器自测（室内）

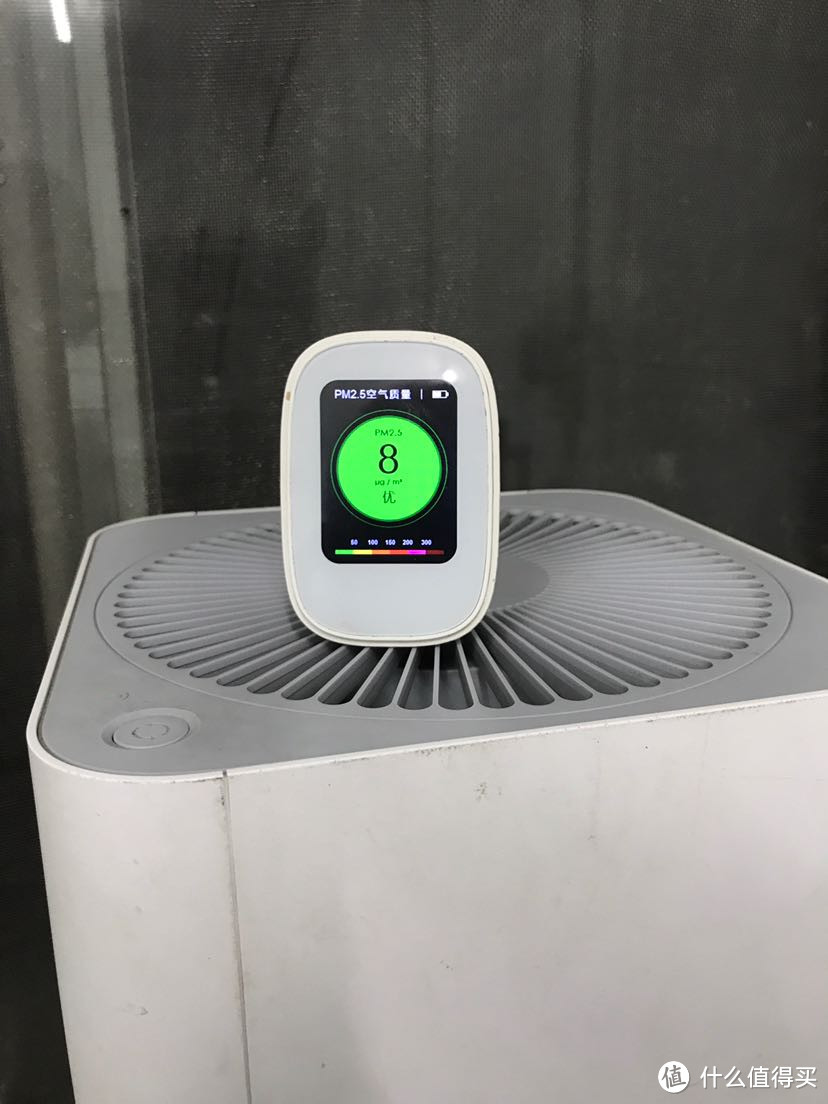

出风口

自动档室内普通位置



自动档远端门缝



关机远端门缝

手动较大档远端门缝（17-20平米档）



总结：

1，因为离人较近，小米二在这个应用中噪音明显，自动档基本到达能够忍受上限

2，风量相对小一些的小米二自动档能够基本建立正压，手动开大档能给完全建立正压但是噪音比较感人.

3.改换传感器后自动模式净化效果基本令人满意

4.由于两个房间外风，密封，等情况不同，测试结果仅供参考

下面是同样大小的第三间房间，小米1纯净化器模式，考虑到噪音，使用手动1档（非静音档）门窗关闭.

出风口（第二级风扇侧面两个进气口已封闭）



室内普通位置
