前言

公司最近采购了一批服务器,由于机房还未装修完毕,有些服务器就在验货之后堆放在机房门口的工位上。好奇心颇重的本人自然不能放过这一机会。在一个夜黑风高的晚上,本人故意加了一个班直到四下无人,开始将其中一个进行了拆解,给值友们开开眼。

16核32线程384GB内存!双路Intel至强数据服务器拆解

由于服务器并不是本人所擅长的领域,因此可能会有一些纰漏,还望网友在评论中指正!

外观解析

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

这次拆解的服务器是一款清华同方的2U机架式服务器,前面板中共有12个硬盘位,其中有6个为快装托盘。从这么多硬盘位来推测应该是个数据服务器。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

面板右侧为VGA接口和两个USB 3.0接口,左侧为开机键?风扇调速键?以及两个网线指示灯和LCD接口。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

西部数据(WD)金盘 1TB SATA6Gb/s 7200转128M 企业硬盘(WD1005VBYZ)699元京东去购买

硬盘方面采用了三块西数企业级1TB金盘,接口为SATA 6GB/s,并非服务器常见的SAS接口。

16核32线程384GB内存!双路Intel至强数据服务器拆解

电源方面采用了两路550W冗余电源,在工作时两个同时插上,如果有一个电源坏掉了,也能保持正常工作。电源上方还有两个2.5寸硬盘位,里面没有装硬盘。

16核32线程384GB内存!双路Intel至强数据服务器拆解

后部接口为5个网线接口,2个USB 3.0,1个VGA,还有8个扩展卡预留位置。

内部拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

服务器上盖的封条已经在验货时启封了,我再偷偷拆一次貌似也不会被发现了。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

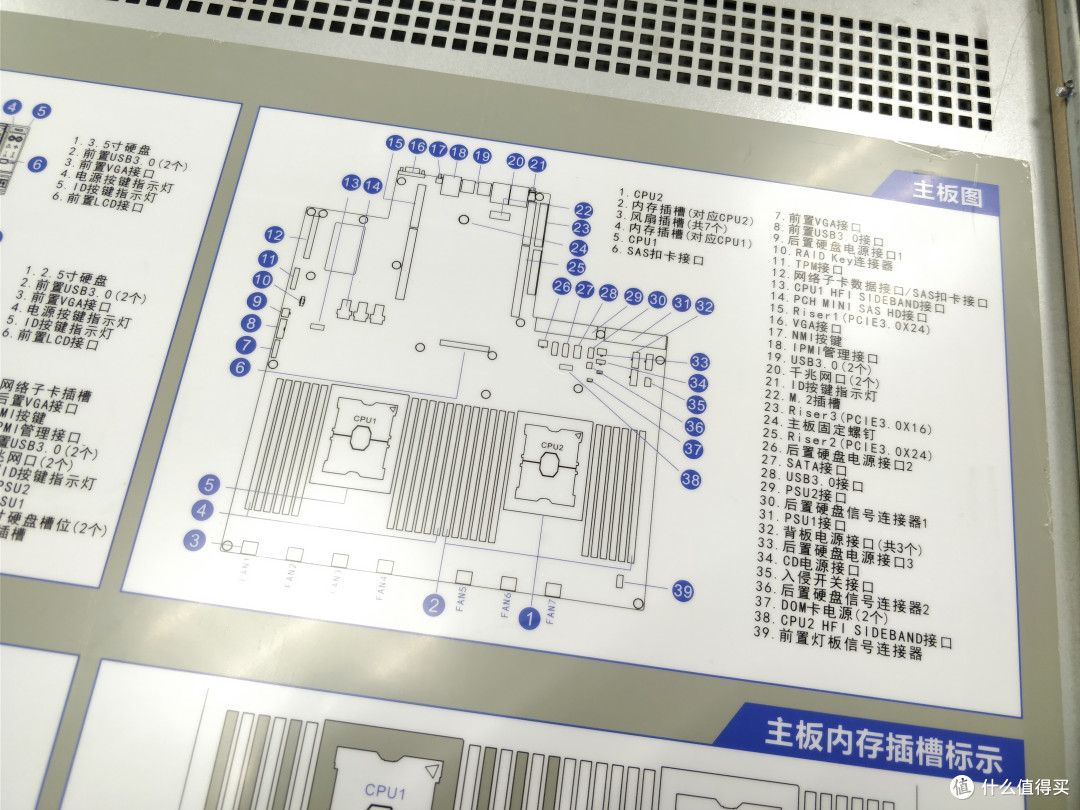

打开之后,上盖的反面详细说明了服务器内部所有部件的安装方法,以及主板上的接口、跳线定义。简直是将说明书印在了上面。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

内部的全貌,整个前半部分区域被风扇和导风罩所占据,后半部分由于没有插扩展卡显得比较清爽。扩展卡位和导风罩之间的空间较大,看似可以装进去如GTX TITAN XP这样的全尺寸显卡。此外机箱一侧还配有微动开关,起到接电时开机箱盖会报警的作用。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

先从风扇开始拆,服务器的模块化做的还是蛮不错的,基本上都是免工具的设计,捏住两边的卡扣往上一提,风扇就下来了。

16核32线程384GB内存!双路Intel至强数据服务器拆解

接下来拆导风罩,这个就更好弄了,连卡扣都没有,仅仅只是明摆浮搁上的,拿下来就行。

16核32线程384GB内存!双路Intel至强数据服务器拆解

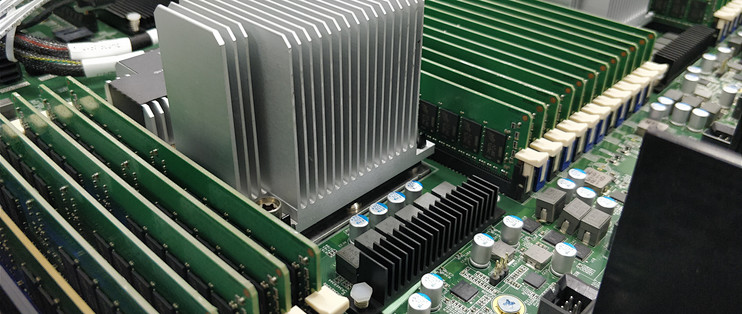

取下导风罩里面甚是壮观呀,24根满配内存+2个CPU,猜测每个CPU有6个内存通道。要不是近期内存价格跌了,这个区域和金库无异。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

内存为镁光的16GB DDR4-2400带ECC校验的服务器内存,24条共计组成384GB的总容量。

16核32线程384GB内存!双路Intel至强数据服务器拆解

终于到了激动人心的时刻——拆CPU!这种CPU插槽本人从来没见过,不过好在有拆解图示——先拧中间的螺丝再拧对角线。

16核32线程384GB内存!双路Intel至强数据服务器拆解

一点不费力的就将散热器取了下来,纳尼?CPU呢?

16核32线程384GB内存!双路Intel至强数据服务器拆解

回手一看还粘在散热片上,虚惊一场......原来这届至强的设计就是这样的,CPU和散热器之间有一个塑料卡槽,貌似安装时也是先将CPU粘在散热器上,再固定在槽里。

16核32线程384GB内存!双路Intel至强数据服务器拆解

CPU是至强“银”等级的4110,“银”等级相当于桌面的“i3”等级的定位吧——低端。从Intel官网得知,该处理器为8核16线程,默频2.1GHz 睿频3.0GHz,TDP仅有85W,8 x 1MB二级缓存、11M共享三级缓存,48条PCI-E 3.0总线,接口触点数为3647个。

16核32线程384GB内存!双路Intel至强数据服务器拆解

体型这么大的CPU第一次见到,比本人的U盘还长一点点,AMD Ryzen Threadripper差不多也是这么大吧,

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

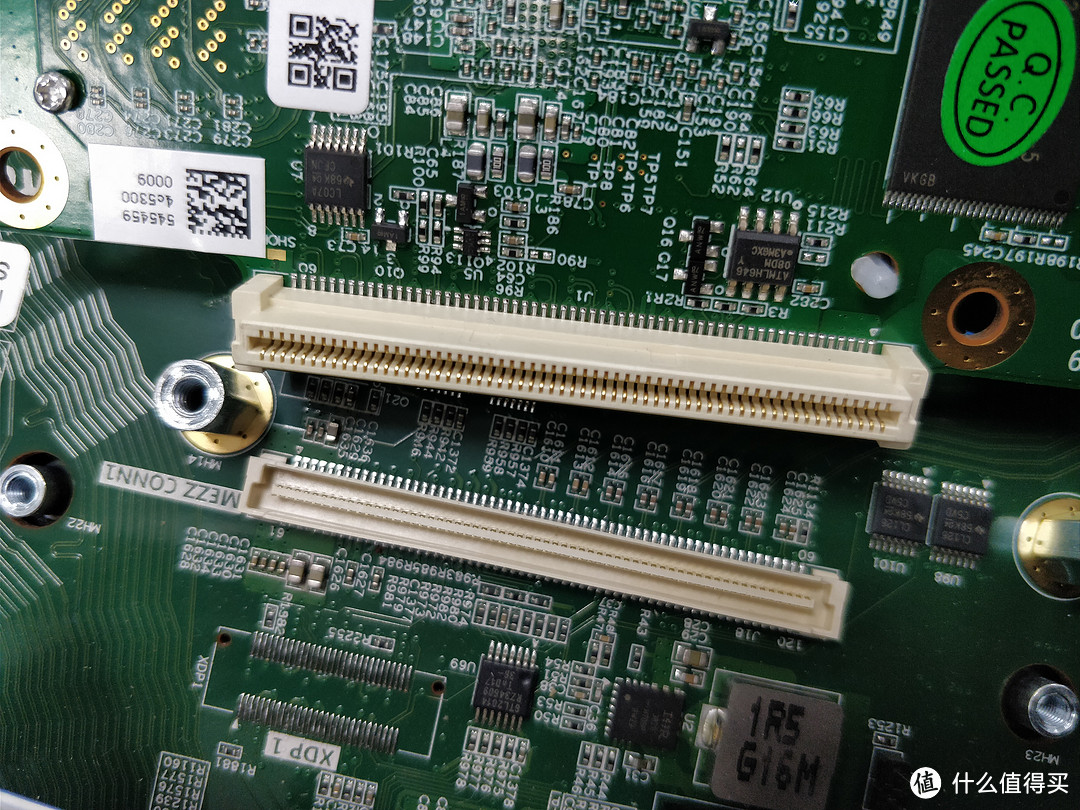

在中间内存区域的后侧为RAID磁盘阵列卡,通过MEZZ接口与主板连接。

16核32线程384GB内存!双路Intel至强数据服务器拆解

RAID磁盘阵列卡的硬盘接口为两个SFF-8643,共计可以转出8个SAS硬盘接口。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

回到前部硬盘笼区域,左右各有一个“PUSH”按住往箭头方向推,将外侧护板卸下来,就能看到硬盘笼的背板PCB。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

把背板PCB上的所有接口上插的线拔下来,再把左右两侧的插销立起来。

16核32线程384GB内存!双路Intel至强数据服务器拆解

往上一推背板PCB就下来了,虽然这台服务器搭配的是SATA接口硬盘,但背板接口是更高速的SAS。

16核32线程384GB内存!双路Intel至强数据服务器拆解

机箱的尾部是两个扩展卡支架,两个都是通过加长版的PCI-E插槽与主板相连。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

两个扩展卡支架通过4个PCI-E x8加2个PCI-E x16共计转换出了8个PCI-E x8插槽。(其中有2个x16槽是x8带宽)

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

在整个主板的左下角还有一个通过MEZZ接口连接的双口网卡。从拥有一个散热片的情况来看,应该是双万兆的。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

在主板后侧本人还发现了个特殊的蓝色手拧螺丝,拧松之后竟然整个主板的都晃动了。

16核32线程384GB内存!双路Intel至强数据服务器拆解

16核32线程384GB内存!双路Intel至强数据服务器拆解

往前一推一提整个主板轻而易举的就下来了,主板还能快拆,真是活久见了。至此整个服务器拆解完毕。

16核32线程384GB内存!双路Intel至强数据服务器拆解

本来还想着接上电跑个鲁大师、PCMark什么的,貌似米有系统,算了吧不瞎折腾了。
