木艺MATX钢炮，乔思伯 D33 WOOD 装机作业
2026-05-13 17:35:56
0点赞
0收藏
0评论
前言
今天装一台MATX游戏主机，机箱为乔思伯 D33 WOOD版 黑色，尺寸为455 mm × 238.2 mm × 368.4 mm，支持MATX/ITX规格主板，兼容背插型主板，机箱前面板采用黑胡桃木格栅设计，I/O面板采用阳极拉丝工艺，配合圆润边角，彰显科技与自然融合的美感，硬件兼容方面，风冷支持到172mm，支持240/360mm水冷，显卡长度支持到435mm，4个PCI槽位，兼容主流旗舰显卡，支持16cm长度的ATX电源或SFX/SFX-L电源，机箱顶部支持3把120mm风扇，前部支持2把120mm风扇（当安装ATX电源）或2把140mm风扇（当安装SFX电源），后部支持1把120mm风扇，底部支持3把120mm风扇，存储方面支持至多2个3.5寸硬盘或至多2个2.5寸硬盘，机箱底部进风配备磁吸防尘网，有效阻隔灰尘入侵。
此次平台为R7 9800X3D + B850 + RTX 5070，主板选用了七彩虹 BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃，全黑风格设计，配置不错，用料扎实，性价比很高，内存搭配使用了宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2，兼顾颜值和性能，显卡为影驰 GeForce RTX 5070 魔刃 OC，适合黑色主题装机，散热方面选择了乔思伯 TX-360 黑色 屏显一体式水冷散热器，带有3.95寸 IPS 方形LCD屏幕，支持自定义，电源选用微星 MAG A1200PLS PCIE5 战斧导弹 白金牌全模组电源，通过80 PLUS 白金牌认证、Cybenetics 白金认证和PPLP.info白金认证，支持ATX 3.1、支持PCIe 5.1，创新的加入显卡过载保护和风扇故障保护机制，提供10年质保。
配置清单：
处理器：AMD 锐龙 7 9800X3D
主板：七彩虹 BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：影驰 GeForce RTX 5070 魔刃 OC
固态硬盘：三星 9100 PRO 2TB
散热器：乔思伯 TX-360 黑色
风扇：乔思伯 XA-360BR 光影之刃 黑色 反叶
风扇：乔思伯 XA-120B 光影之刃 黑色 正叶
电源：微星 MAG A1200PLS PCIE5 战斧导弹
机箱：乔思伯 D33 WOOD版 黑色
整机展示

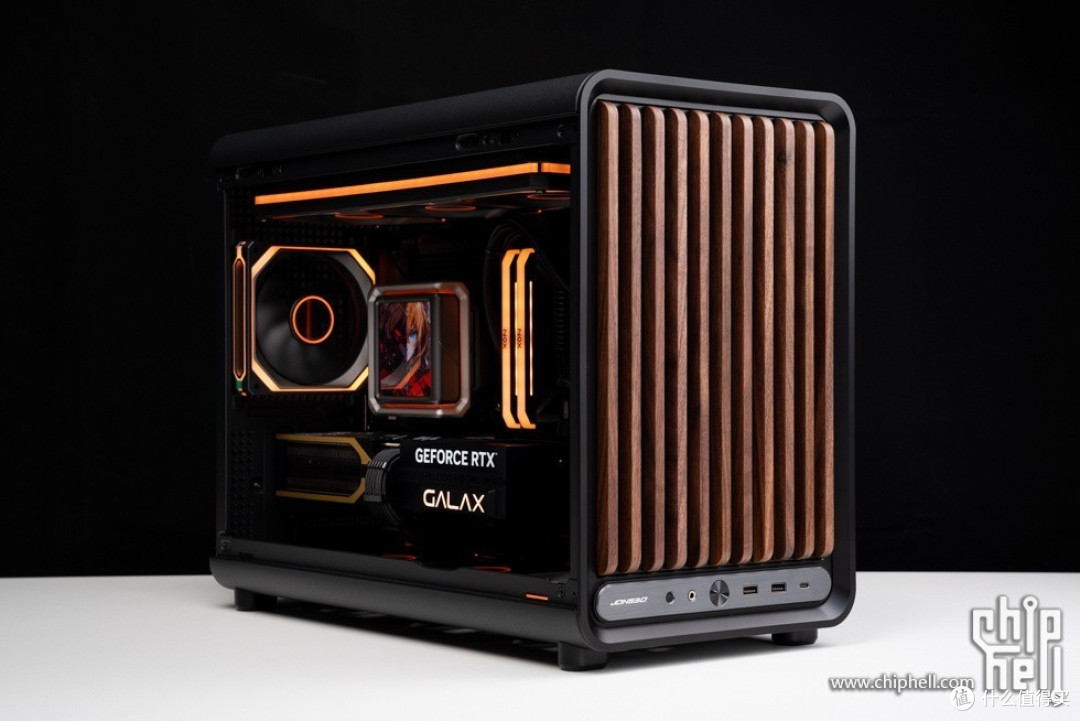

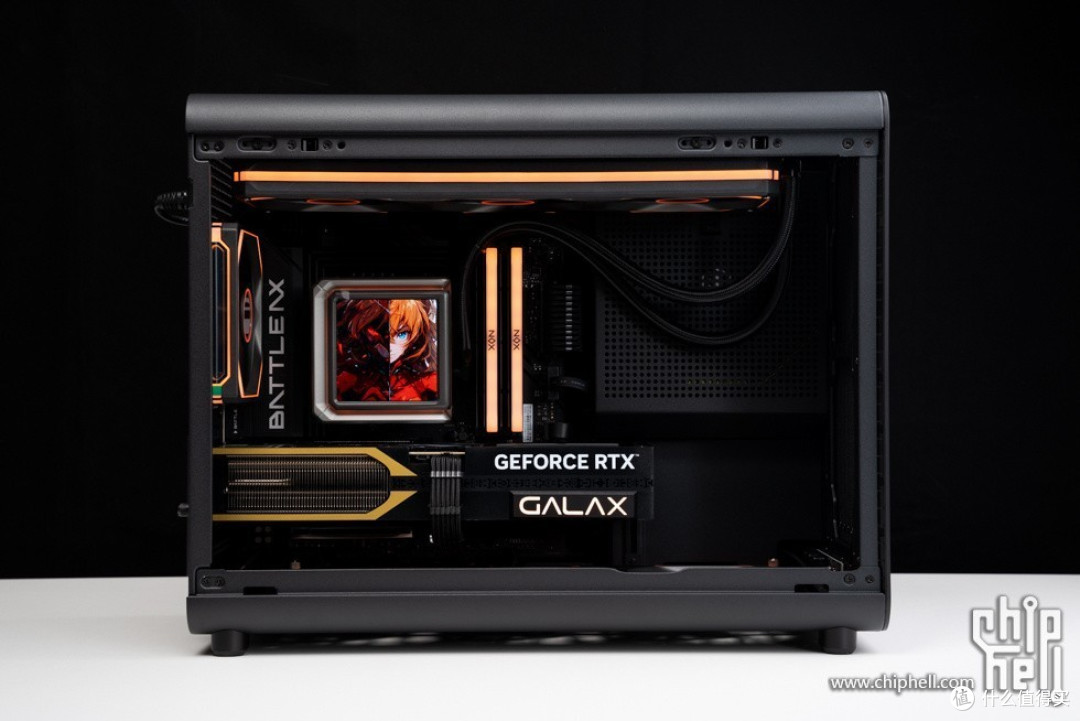

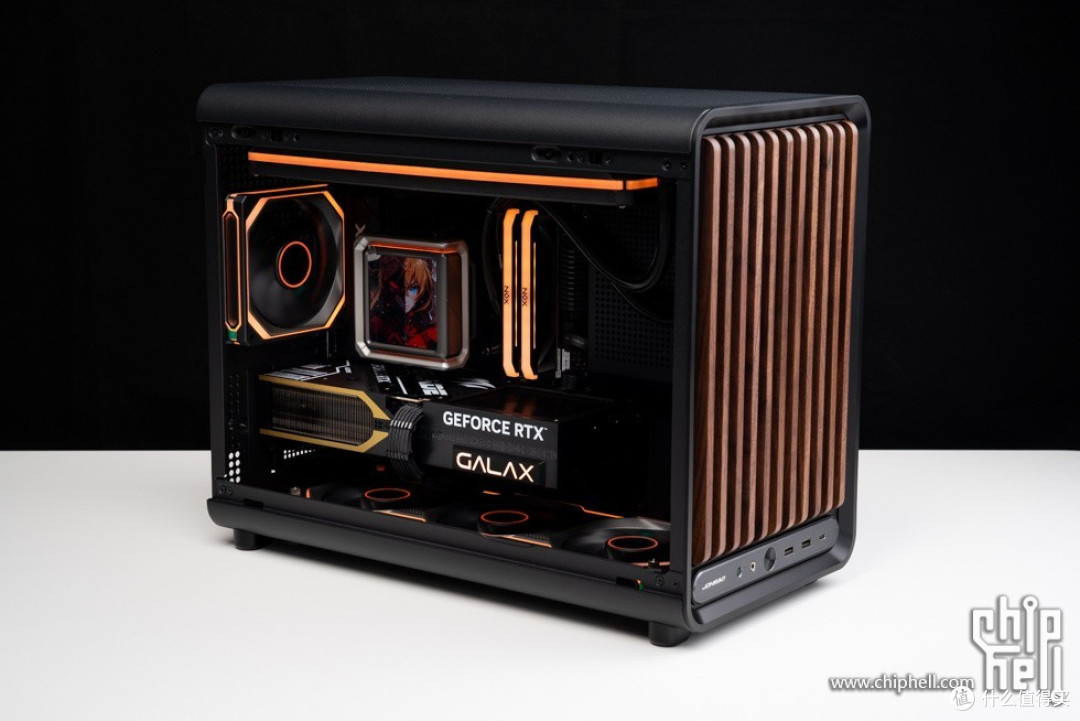

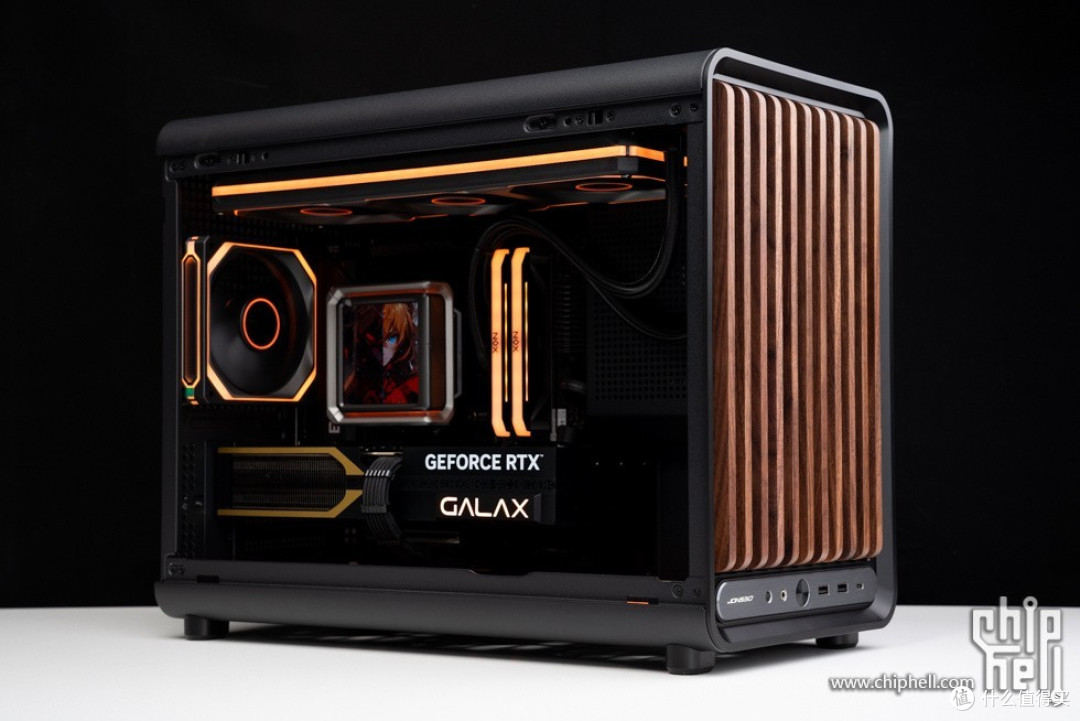

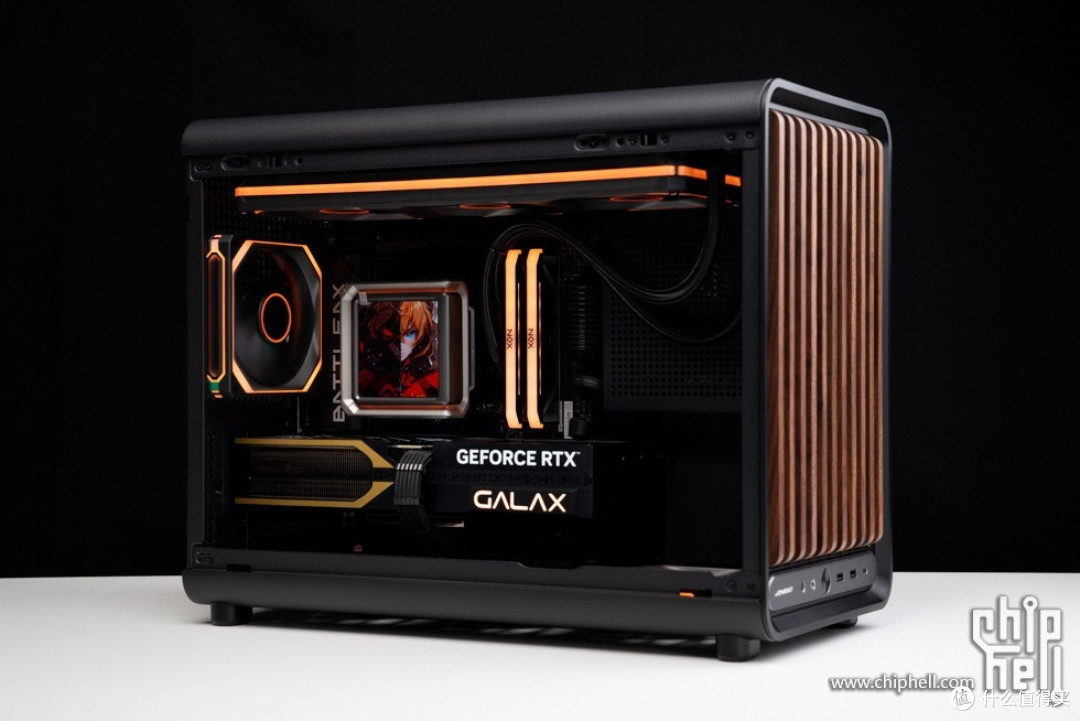

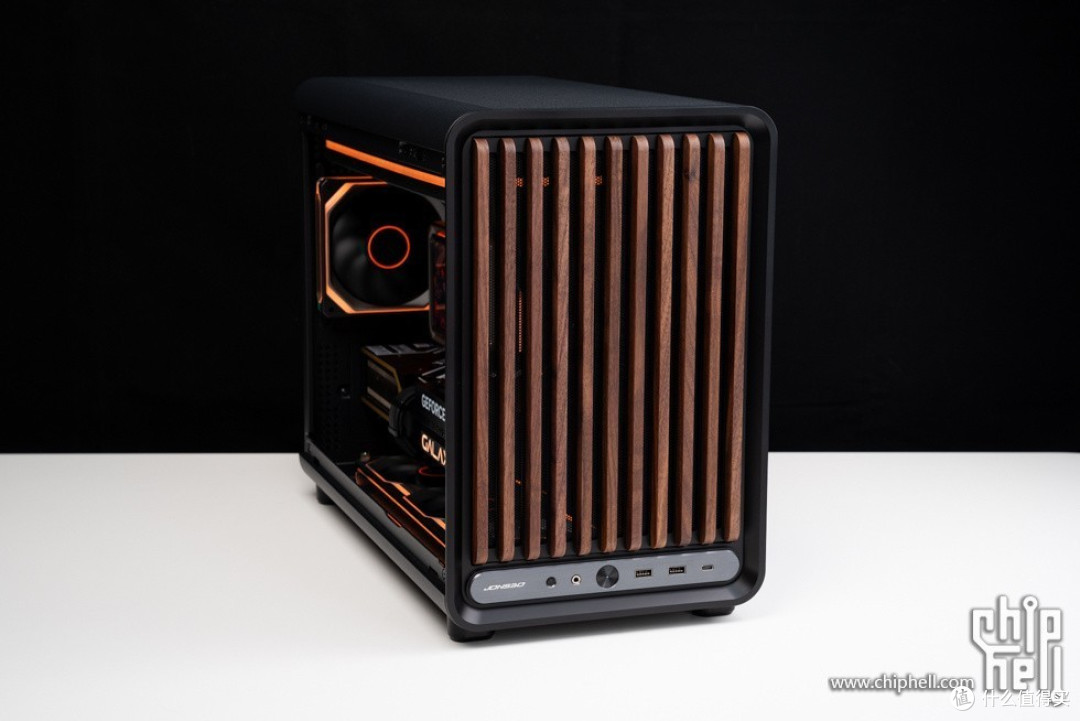

整机多角度展示，统一成橙色灯效。
俯视角度。

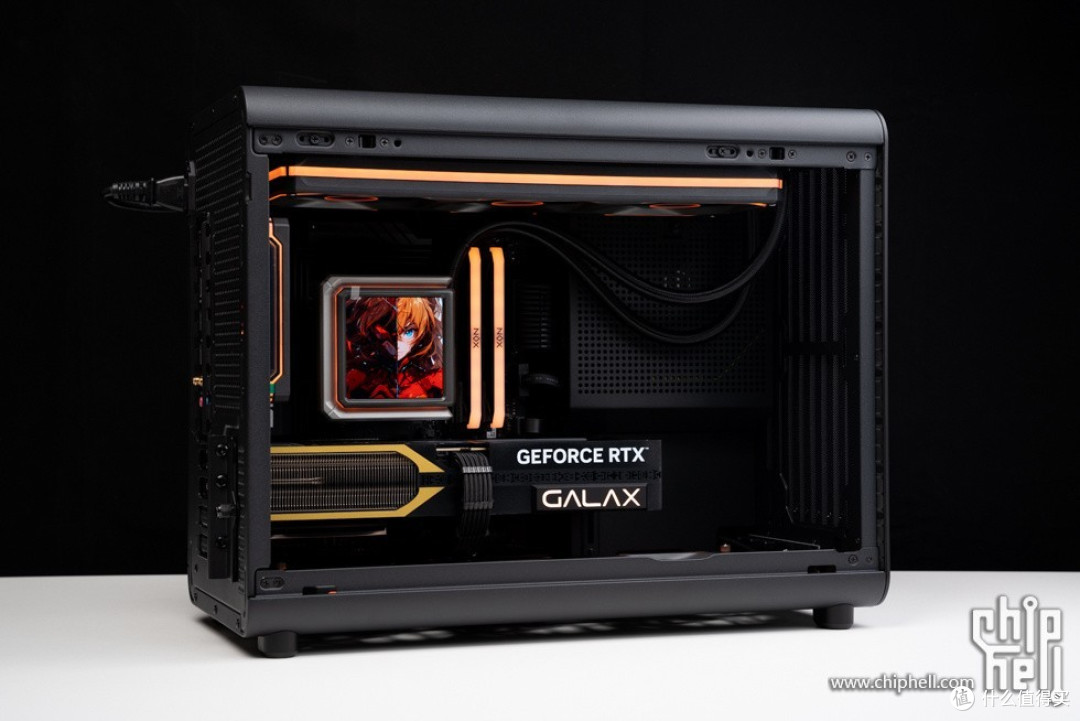

主板侧展示。

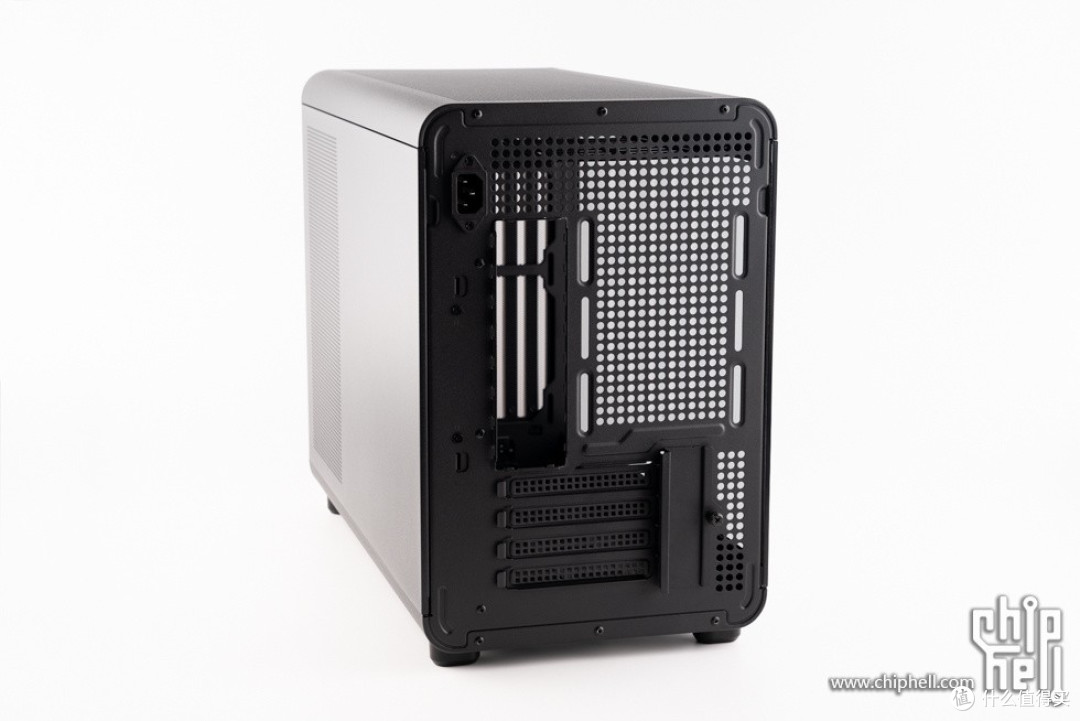

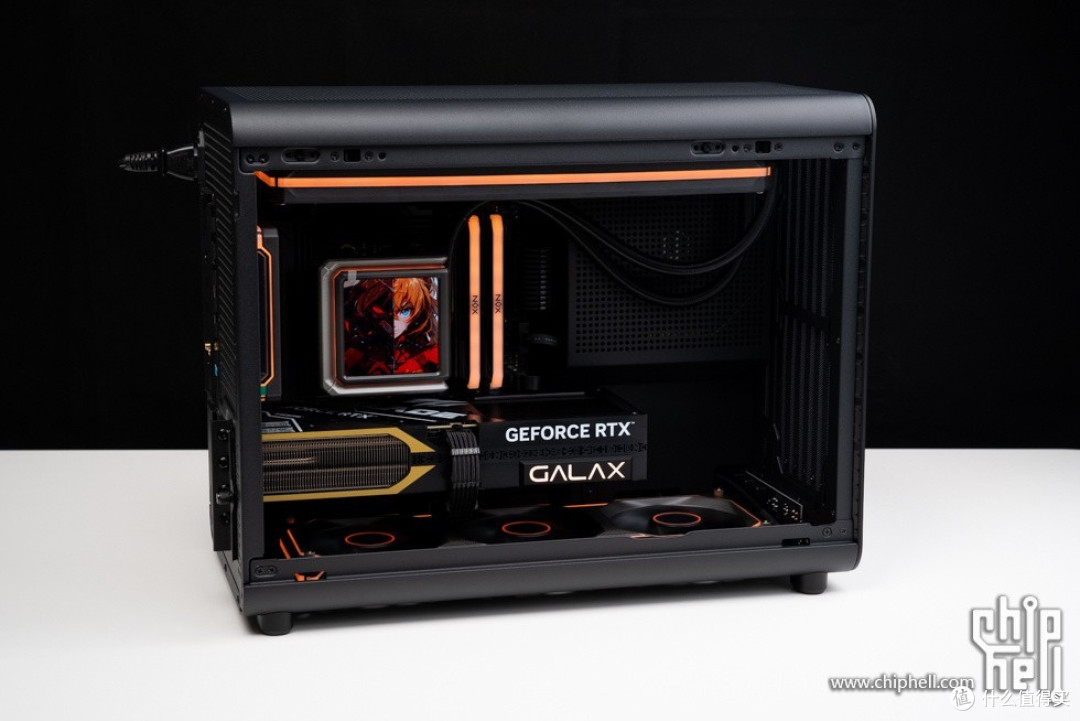

侧后方视角。

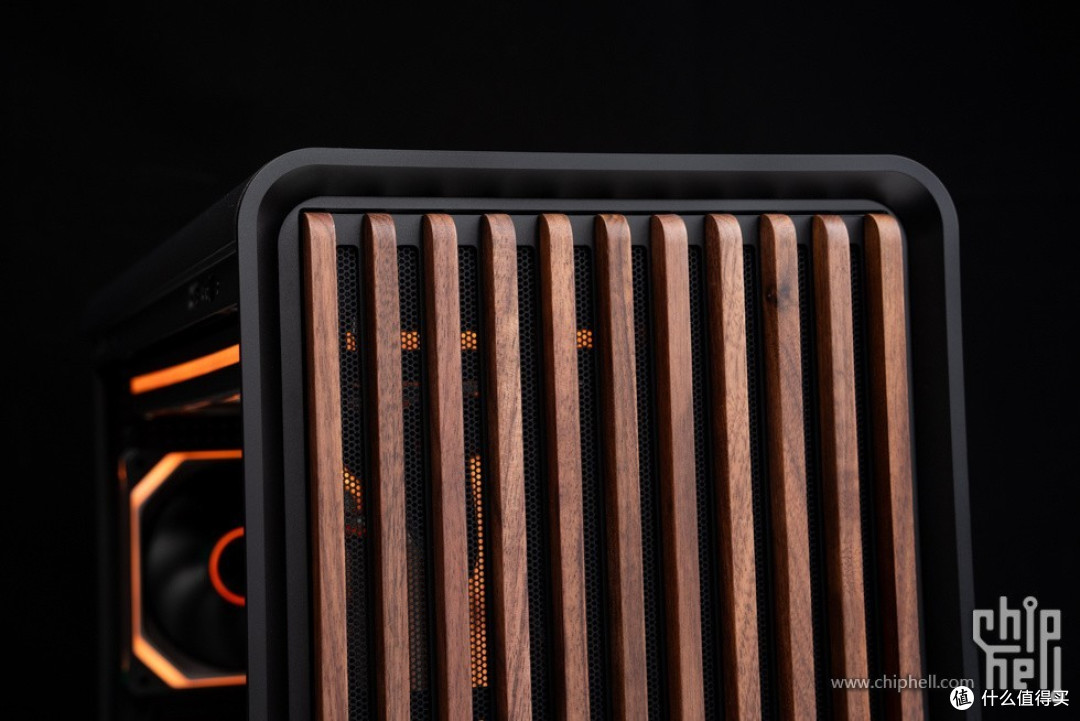

前面板采用黑胡桃木格栅设计。
I/O面板采用阳极拉丝工艺，左侧有乔思伯logo，接口及按钮从左至右依次是重启按钮、耳机&麦克风复合音频口、开机按钮、2个USB 3.2 Gen1 Type-A接口、1个USB 3.2 Gen2 Type-C接口。

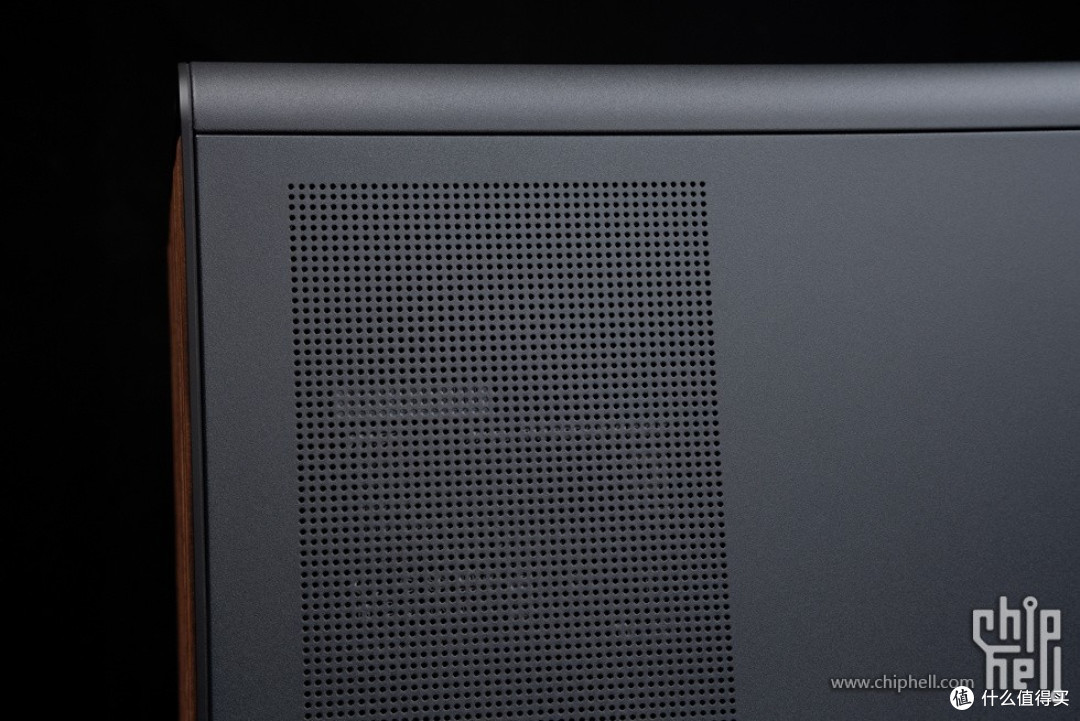

机箱右侧的电源位通风口。

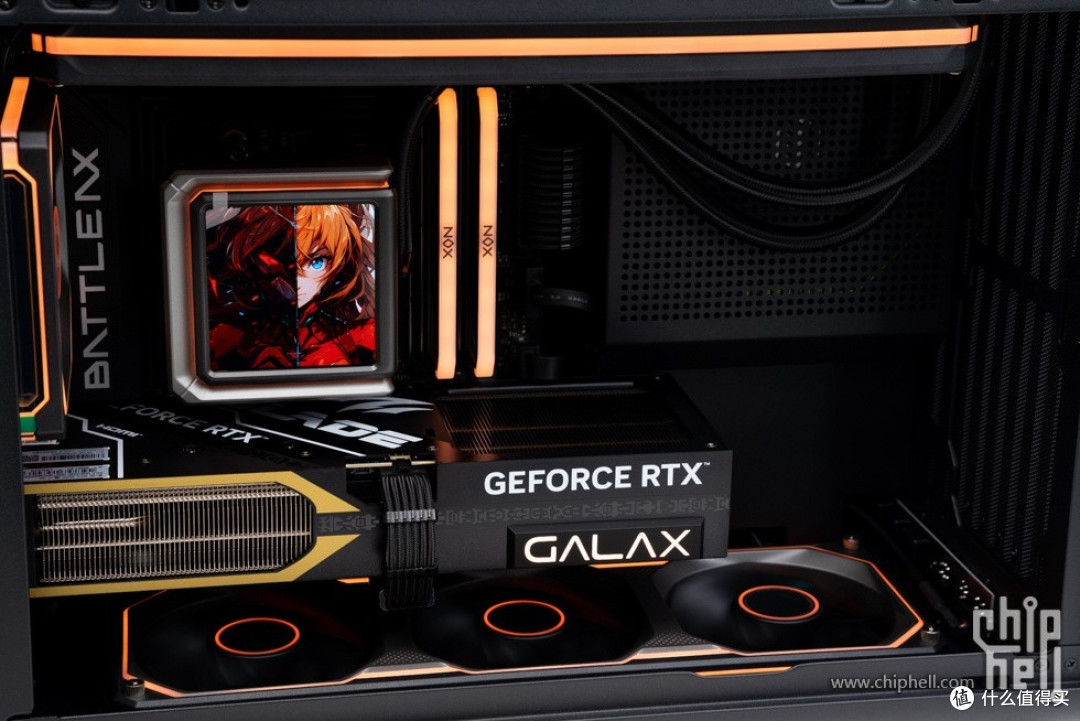

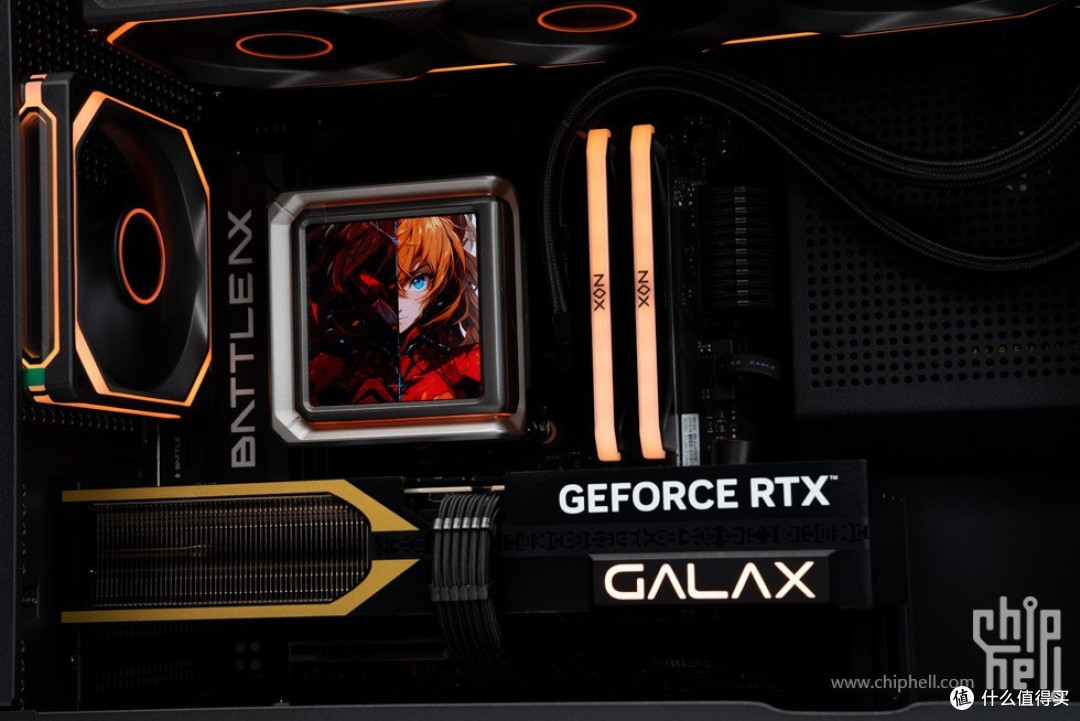

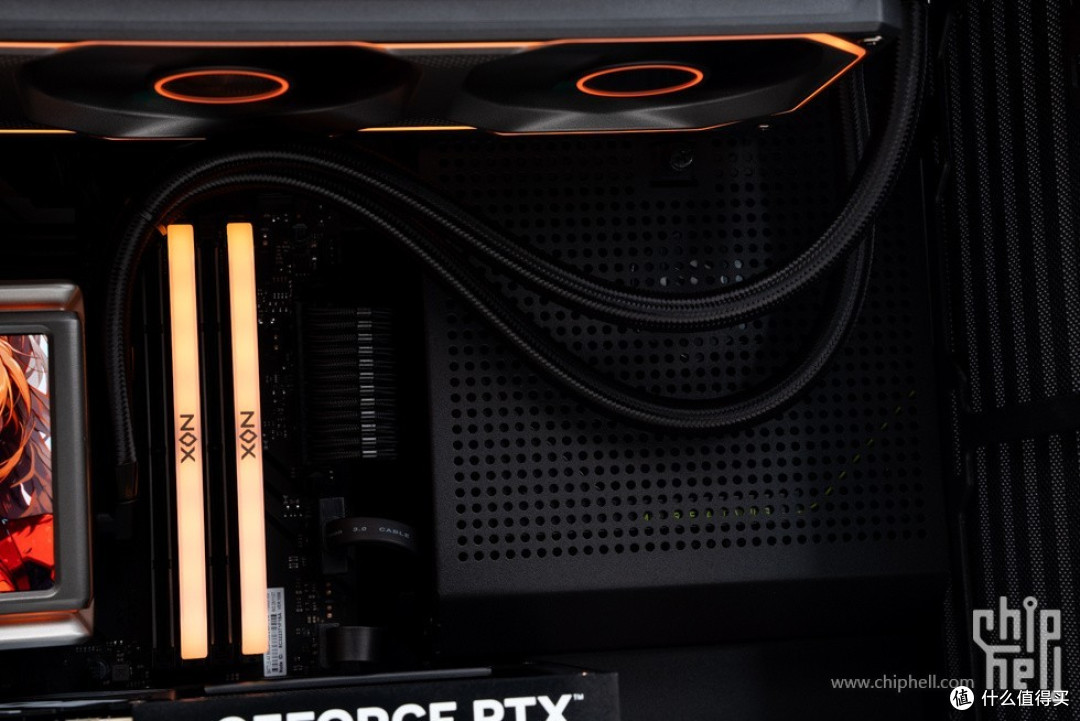

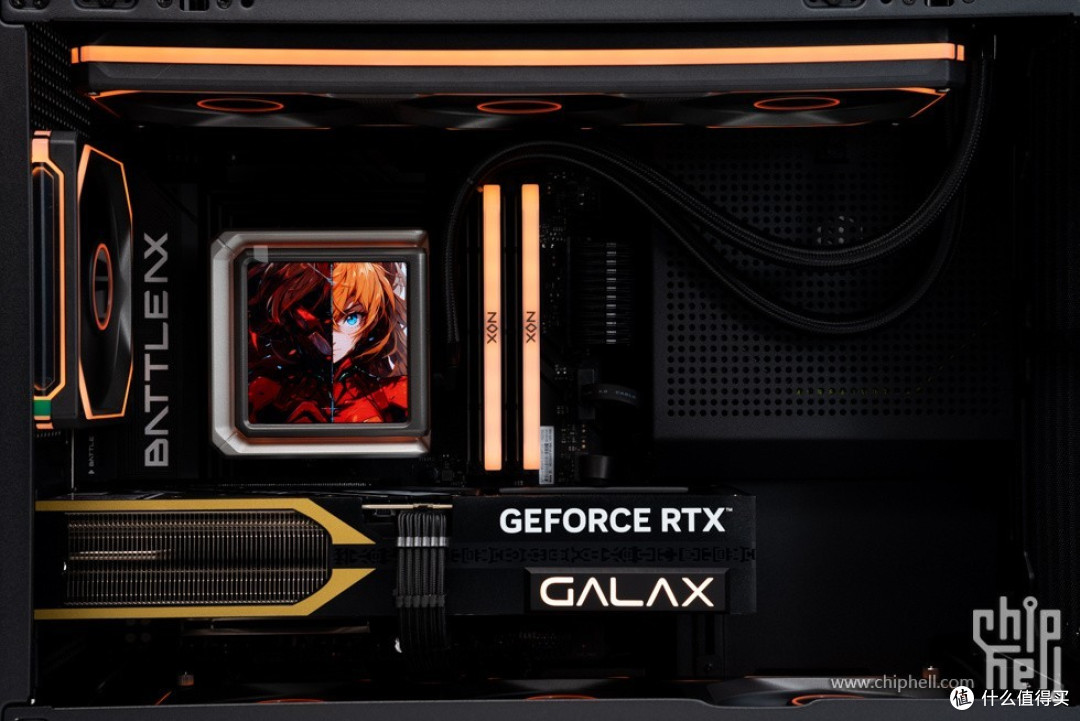

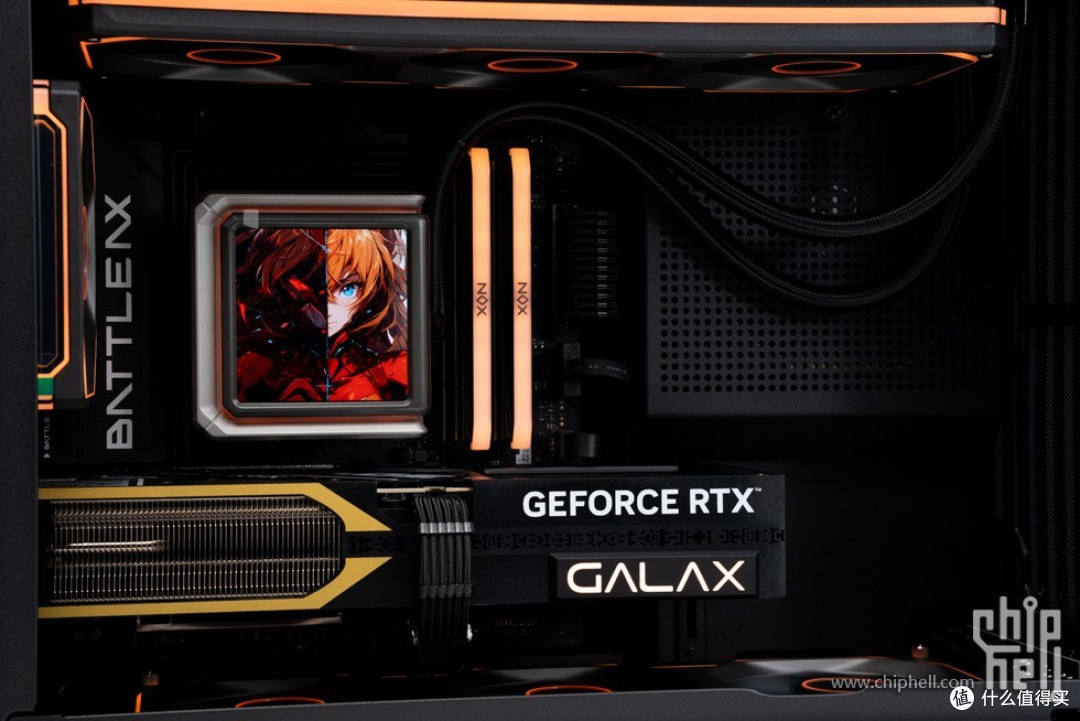

主要部件区域。

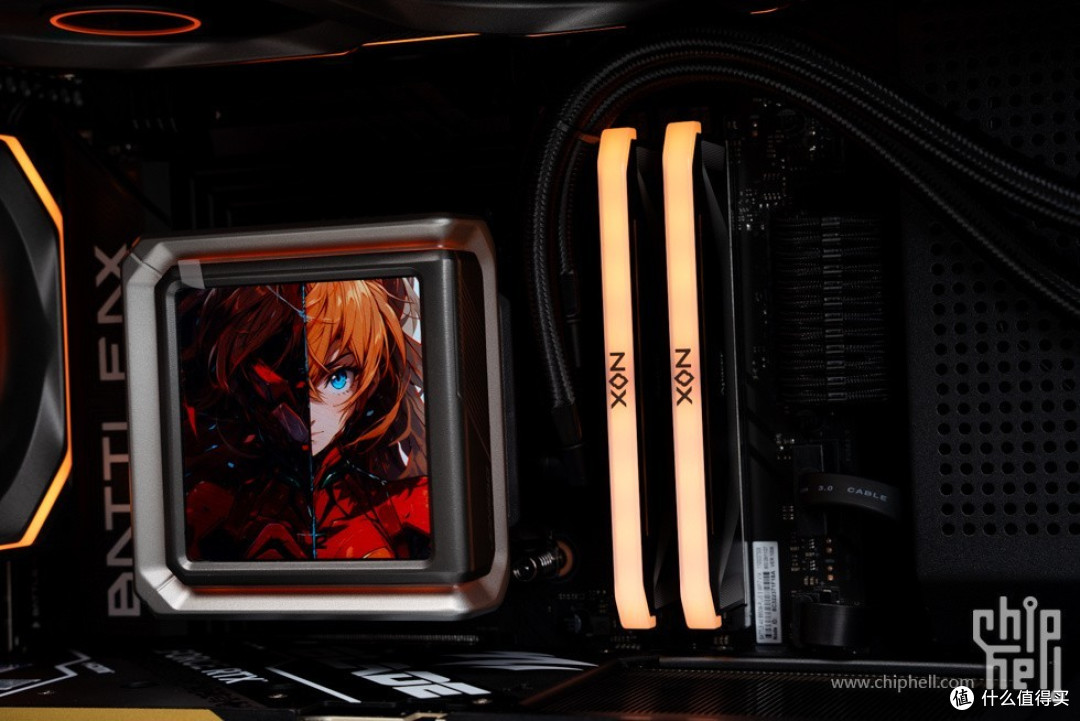

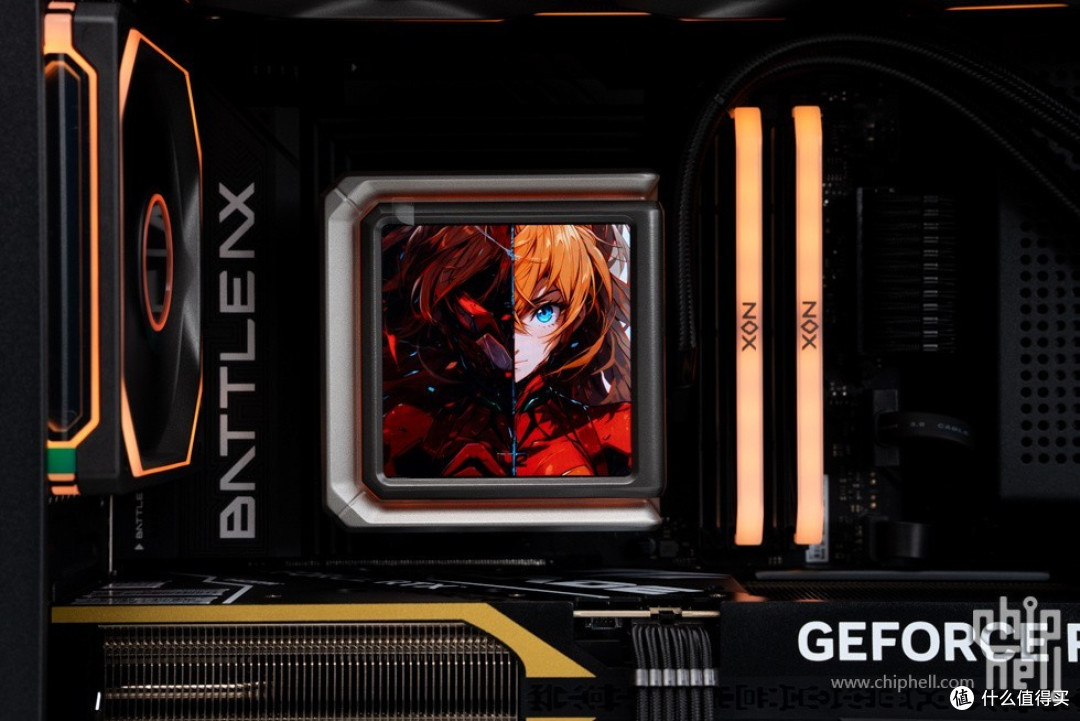

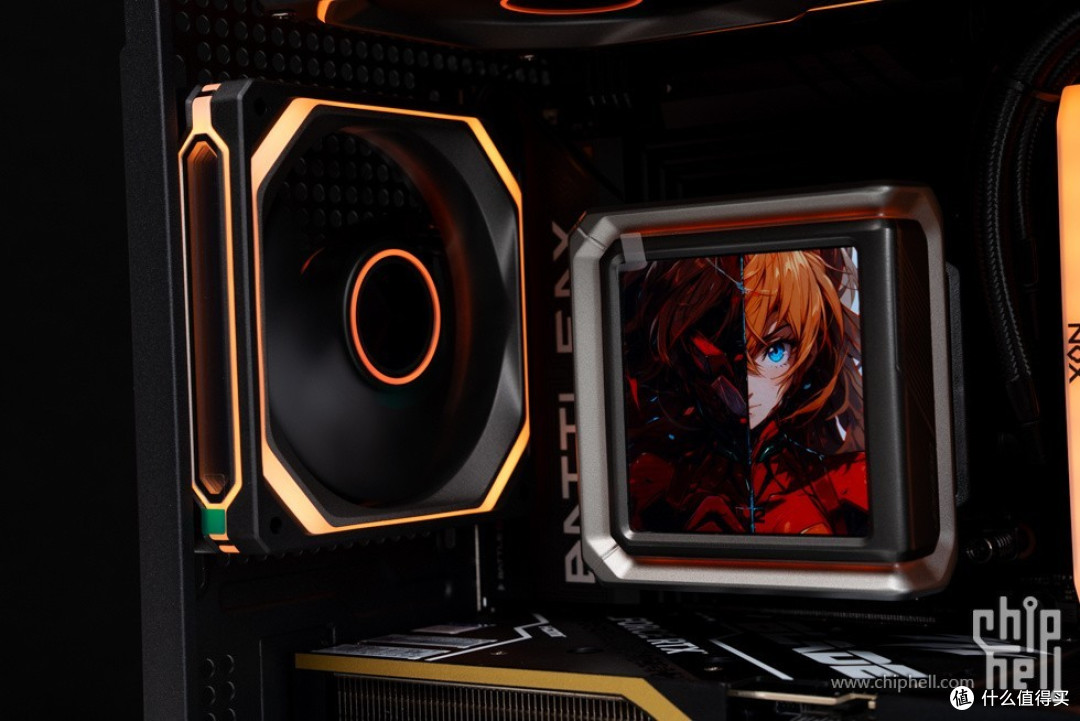

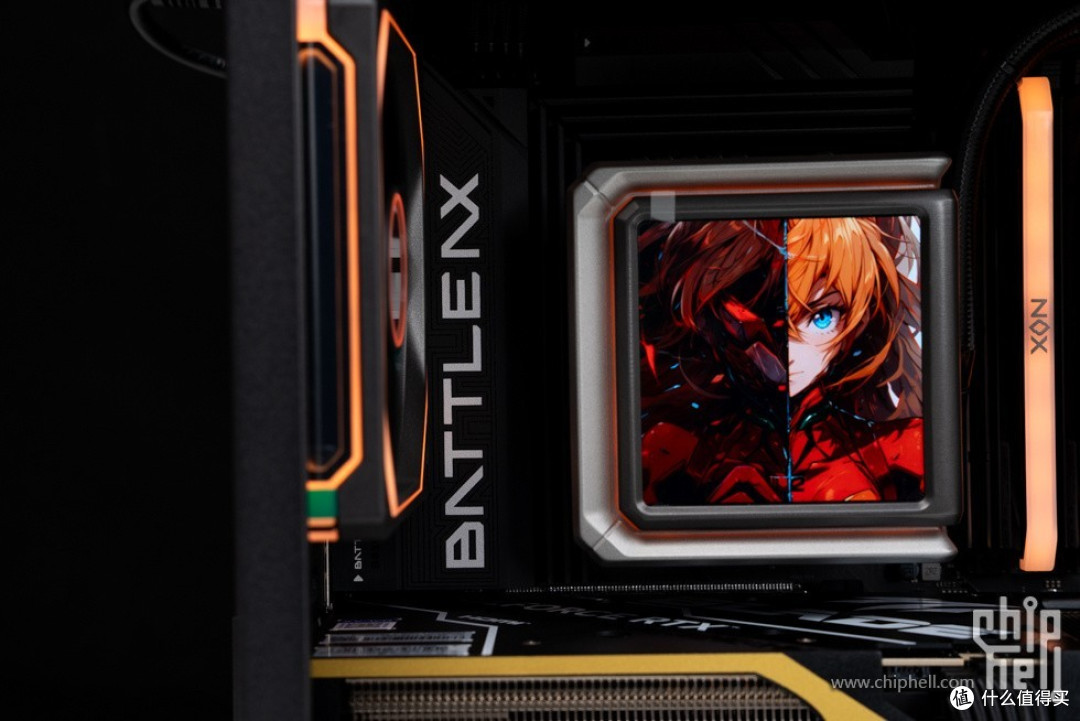

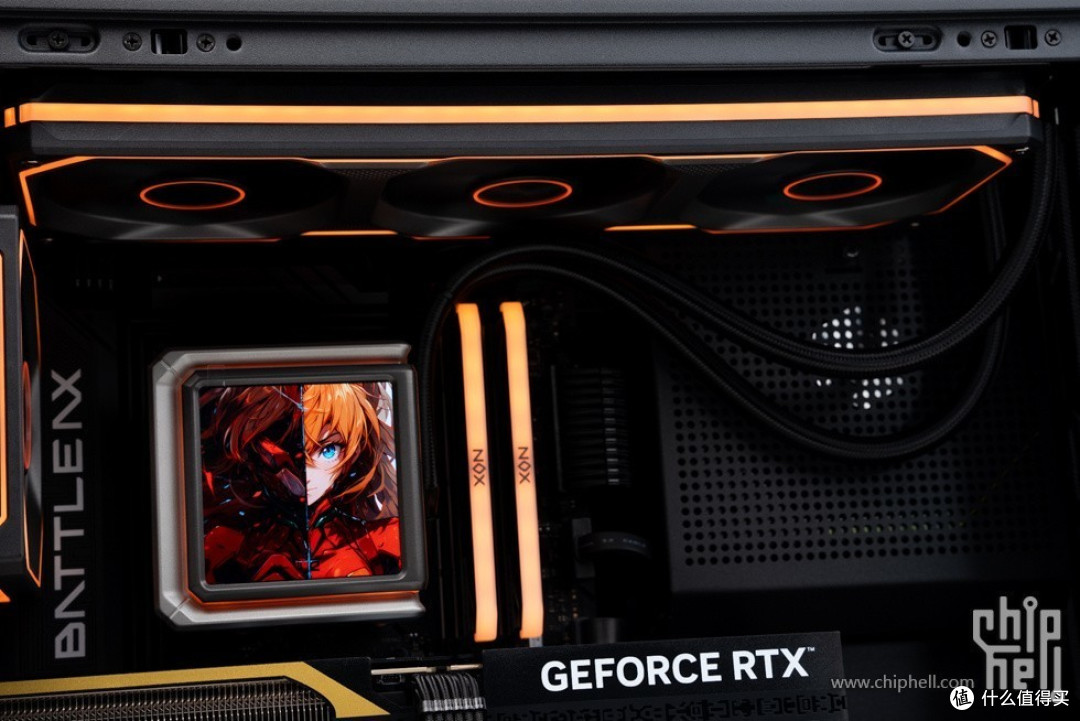

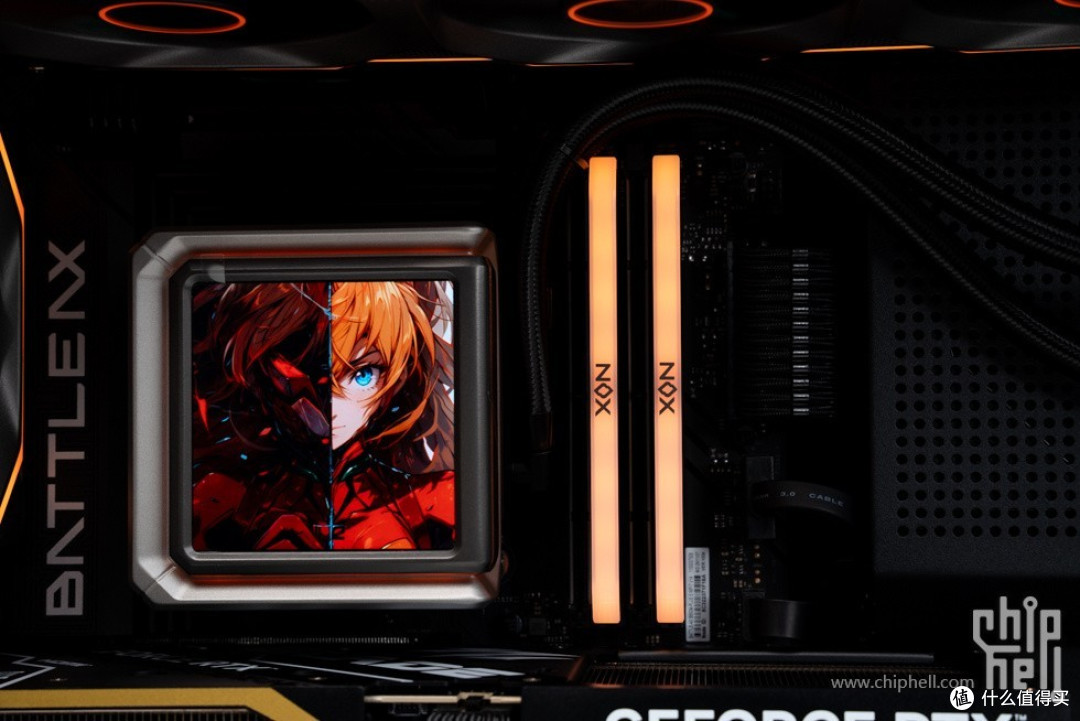

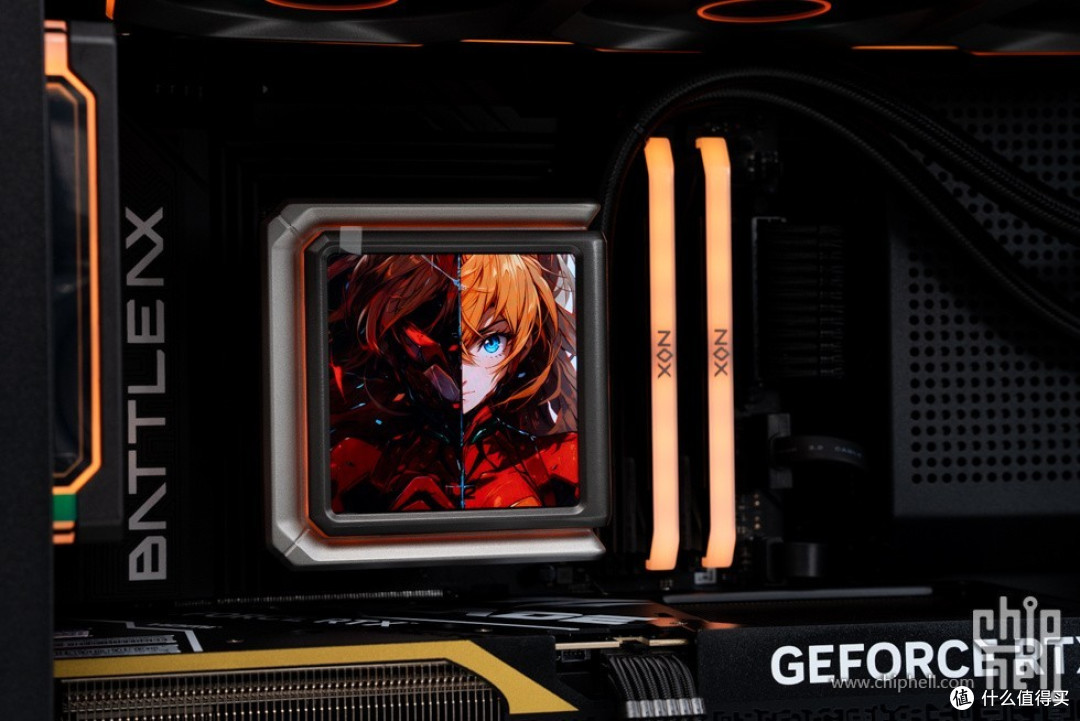

3.95寸 IPS 方形LCD屏幕，可以自定义画面显示。

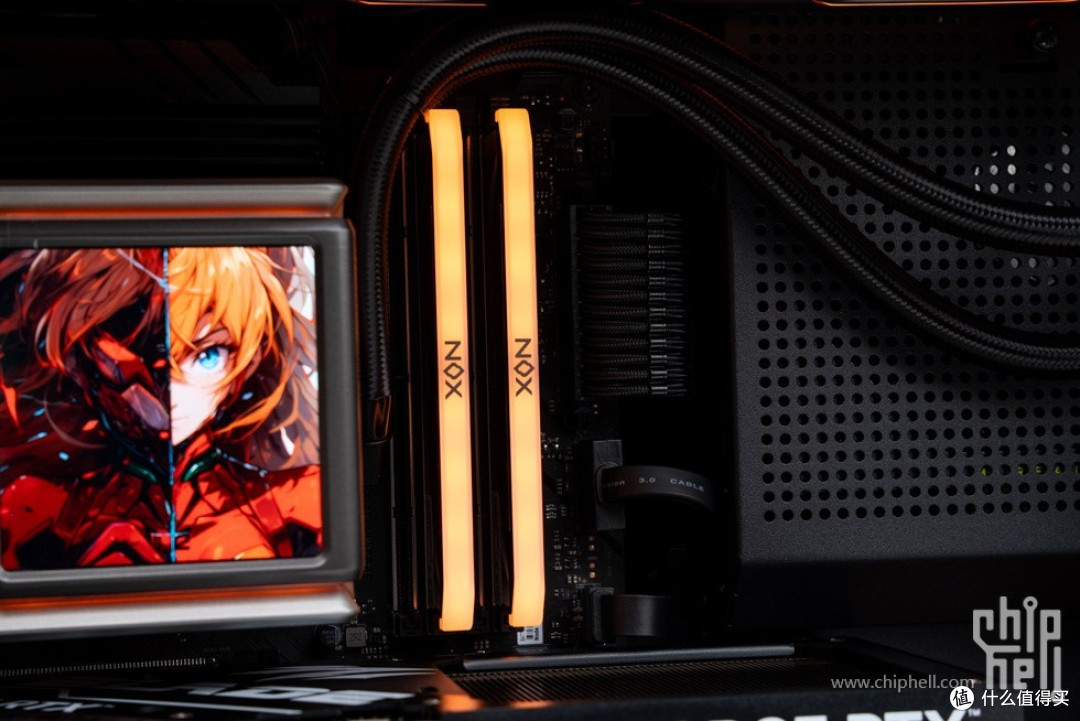

内存灯效，灯带很宽大，灯效相当柔和。
机箱尾部风扇灯效。
主板接口保护罩。

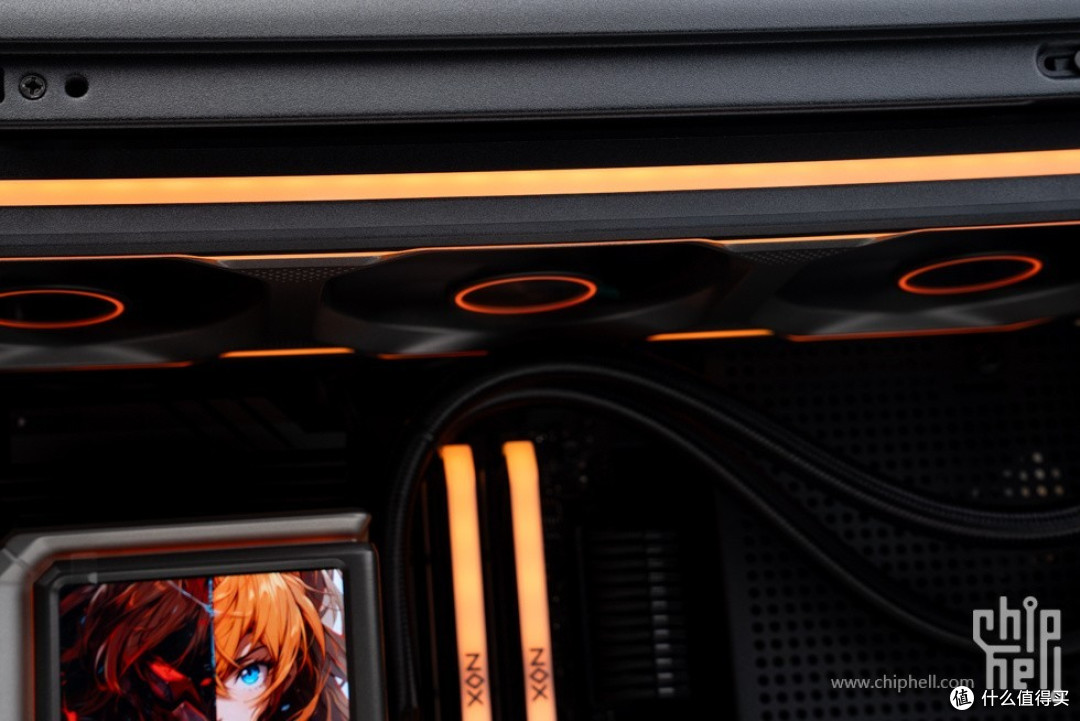

360冷排安装在机箱顶部，风扇灯效柔和。
风扇侧边的灯带。
主板24pin供电线及前置USB跳线。
电源位。

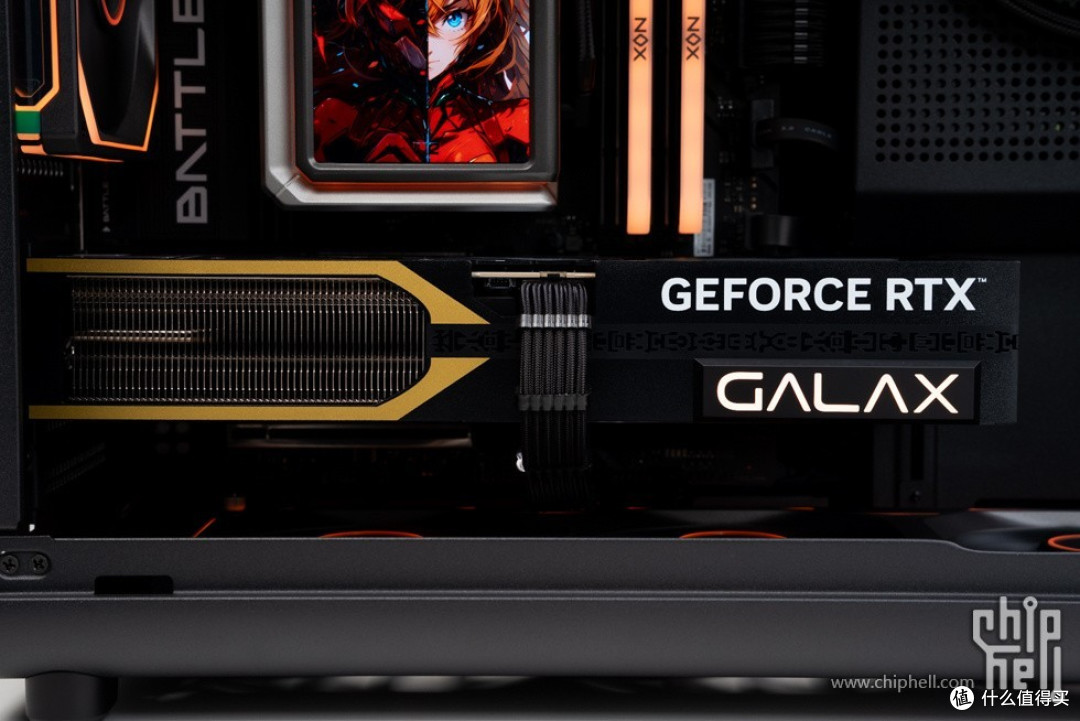

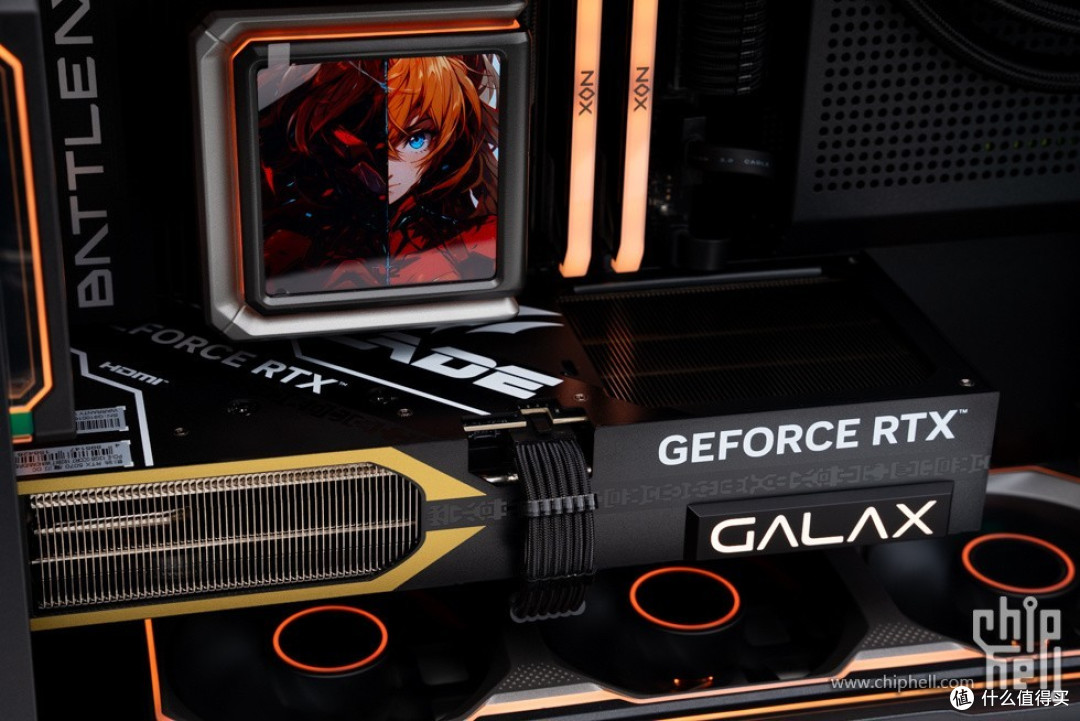

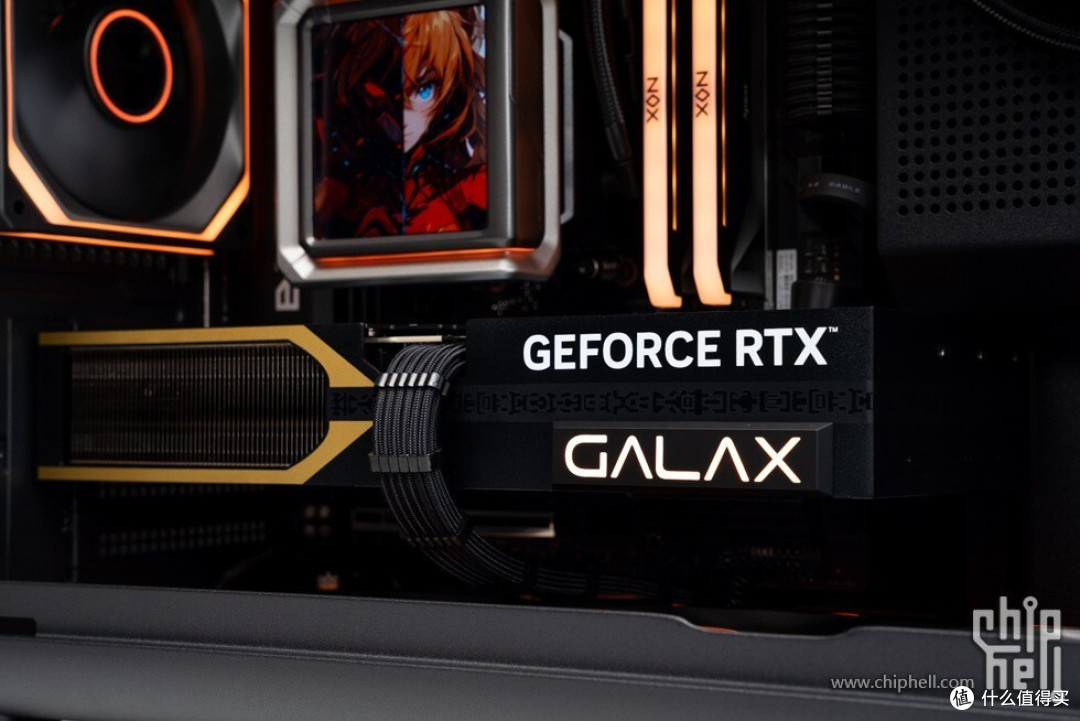

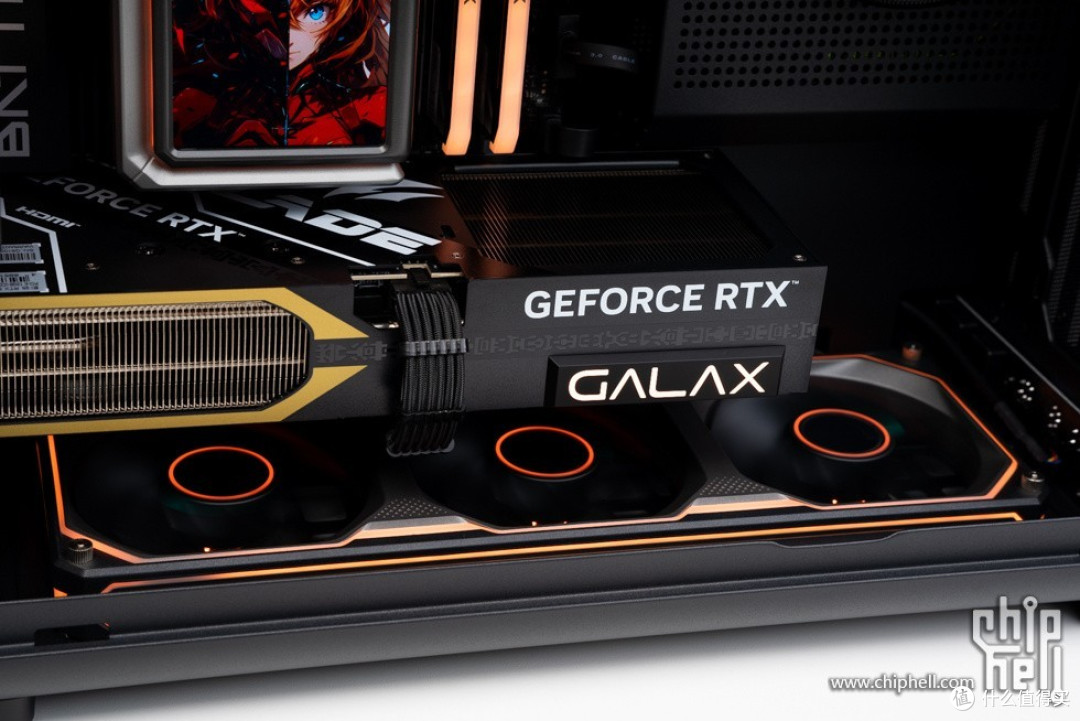

显卡部分。
磁吸式ARGB logo灯板。
显卡采用了全金属背板。
机箱底部的进风风扇。
配件展示

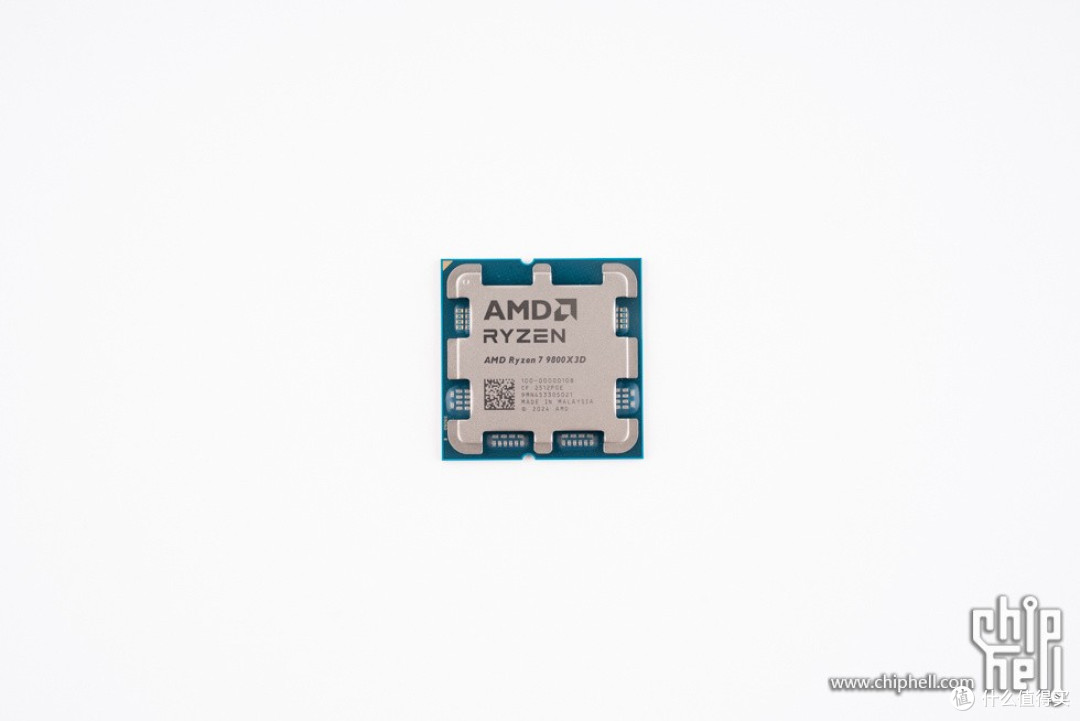

AMD 锐龙 7 9800X3D。
七彩虹 BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃，主板正面，标准MATX规格，全黑设计，覆盖了大面积的黑色金属装甲，颜值不错。

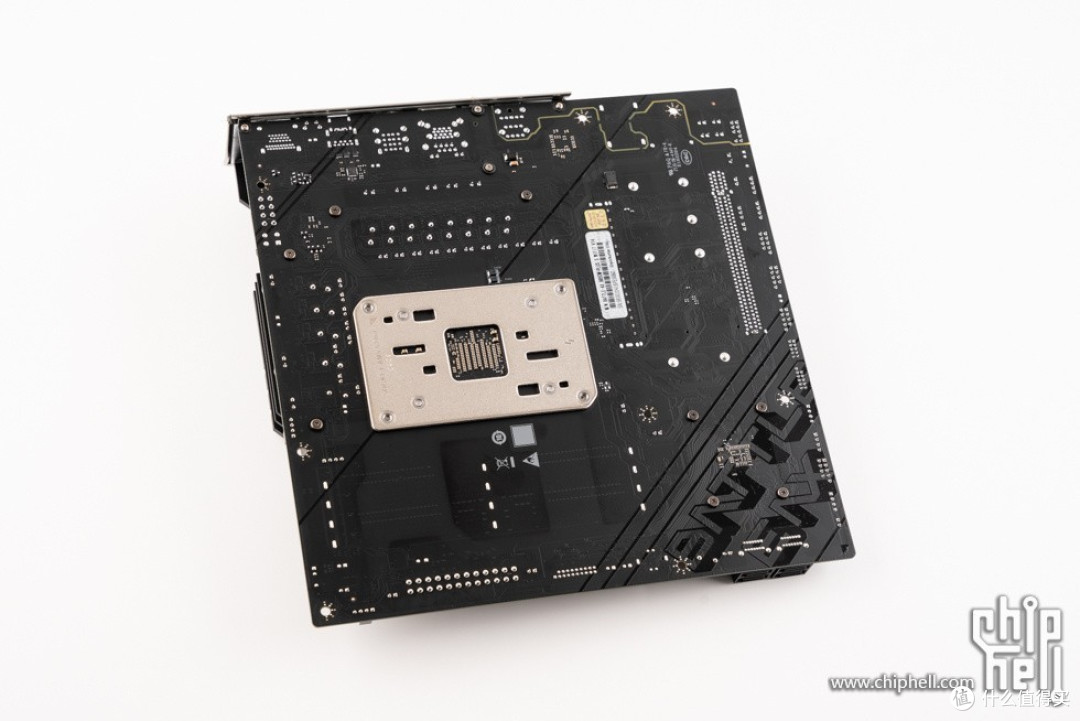

主板背面，PCB采用雾化工艺，表面处理很干净。

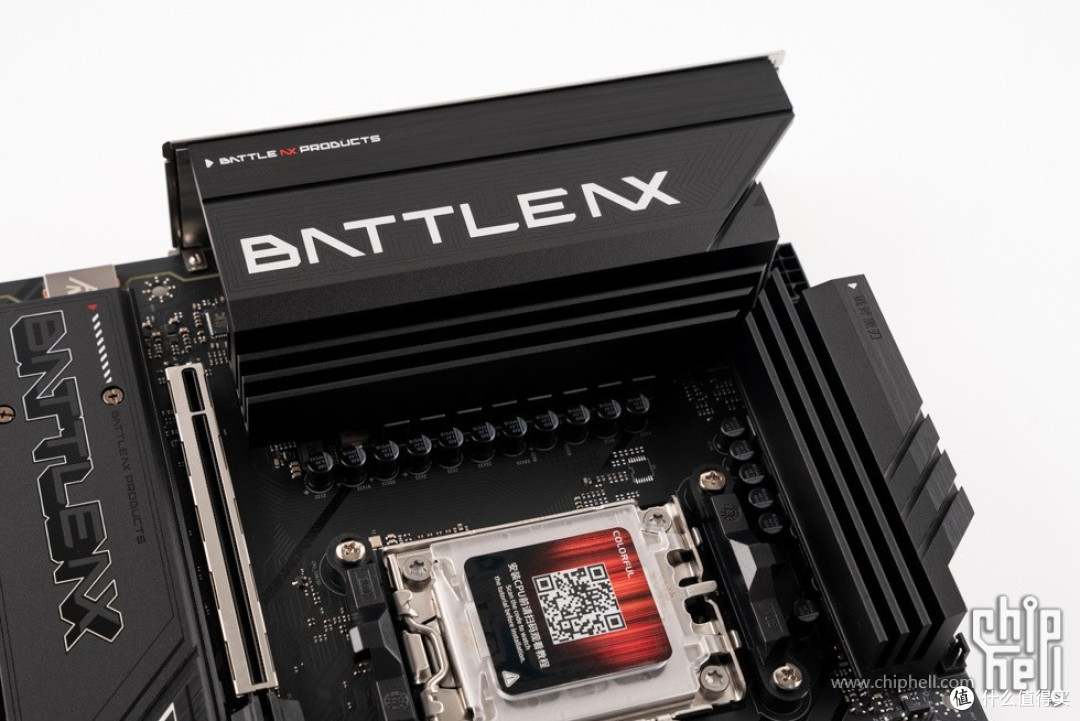

战斧系列定制的黑武士散热装甲，采用精工切割配合上磨砂、拉丝与亮面工艺，增强散热效能的同时呈现出不同的质感。

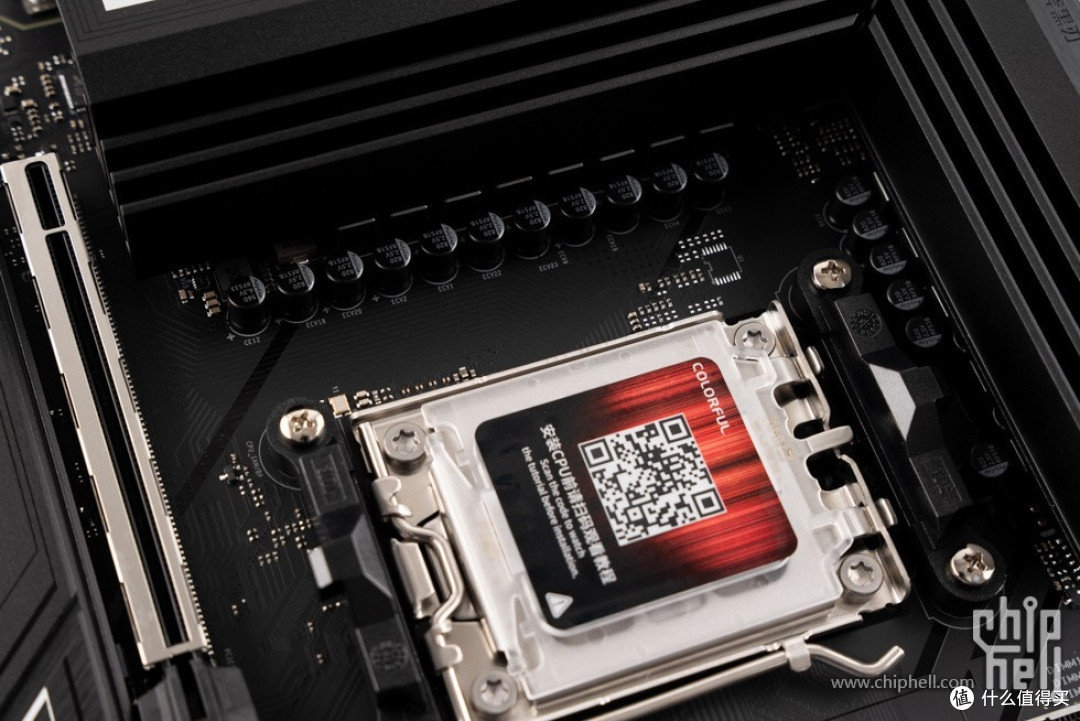

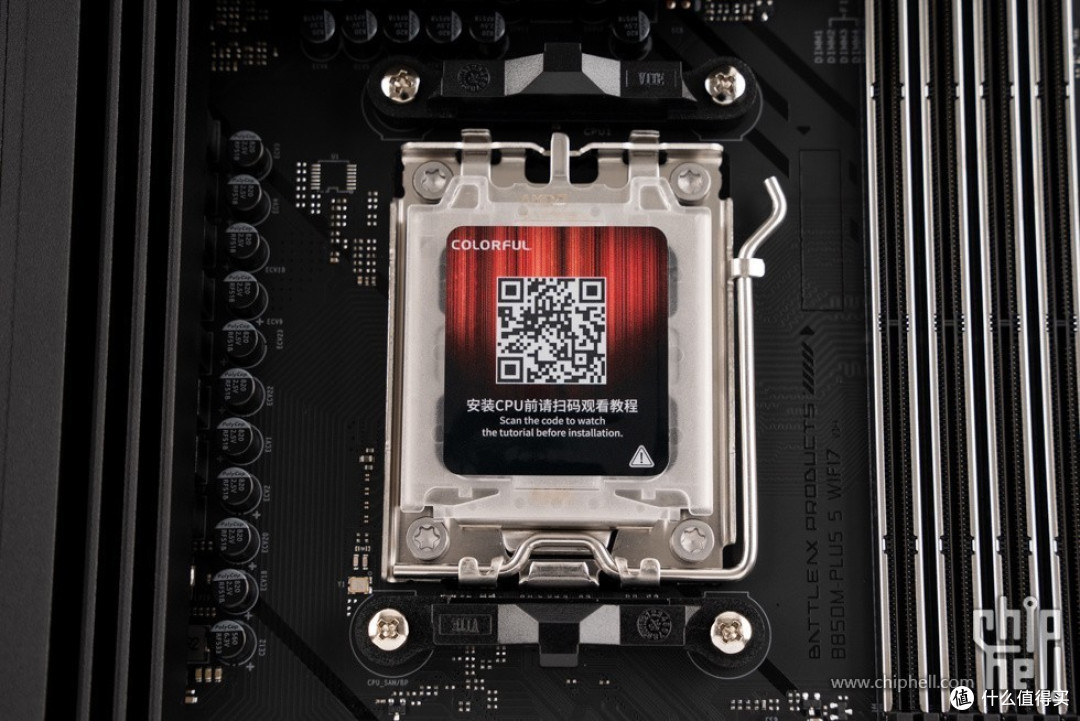

CPU插槽保护盖。
供电部分采用10+2+1相设计，55A三合一高规格DrMOS（F.C.C铁素体电感）。
8+4Pin强化CPU供电端子。

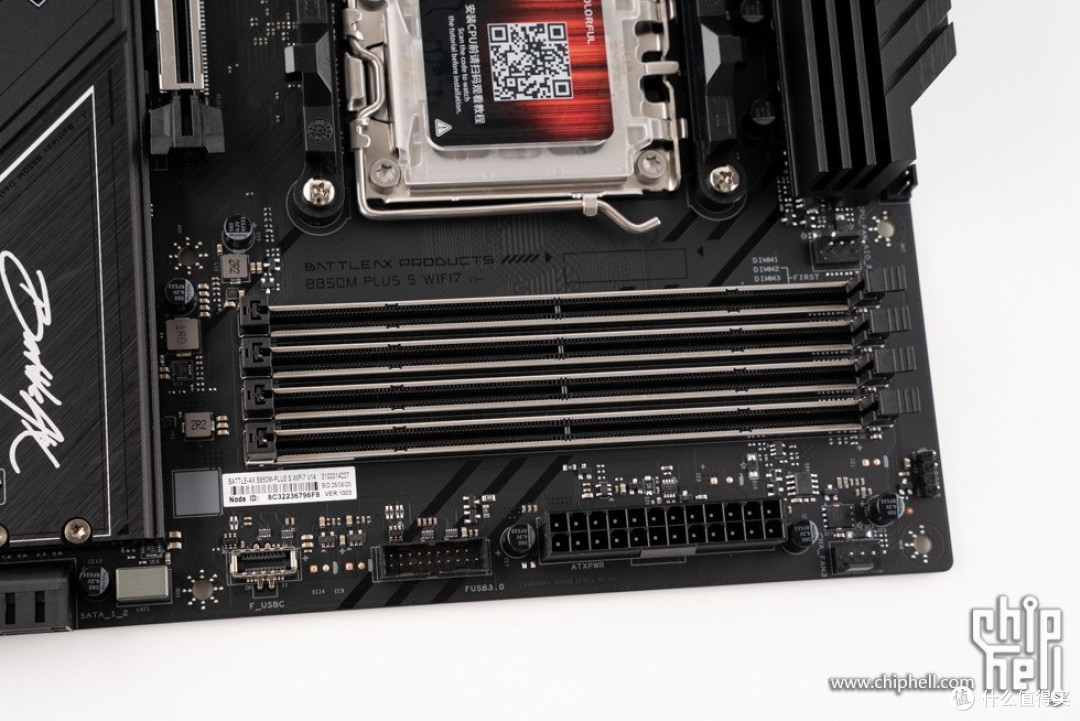

4条DDR5内存插槽，支持双通道，PCB走线优化设计，卡槽采用合金加固，最大支持192GB，最高支持8000MHz (OC)。

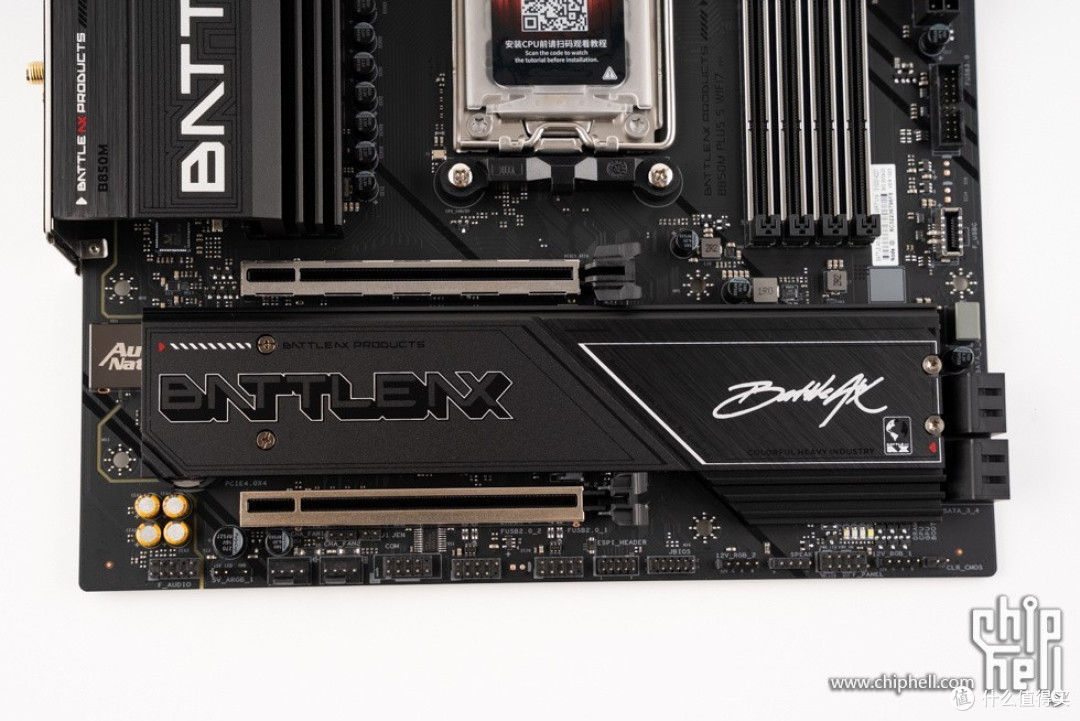

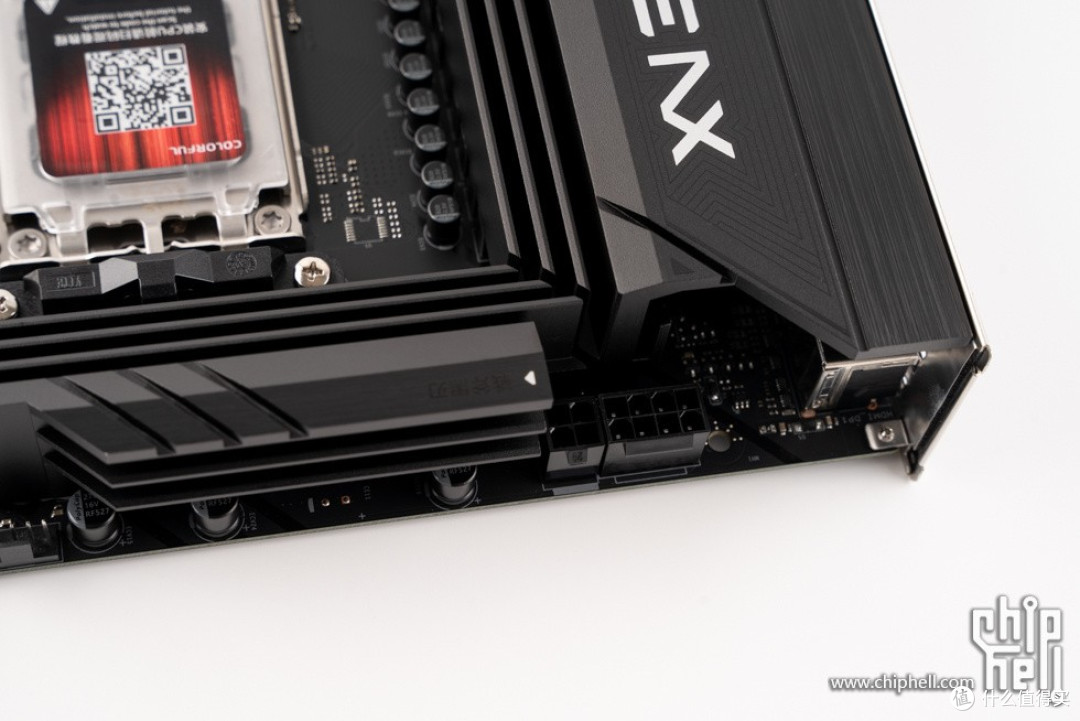

主板下方部分，覆盖了全黑的散热装甲。

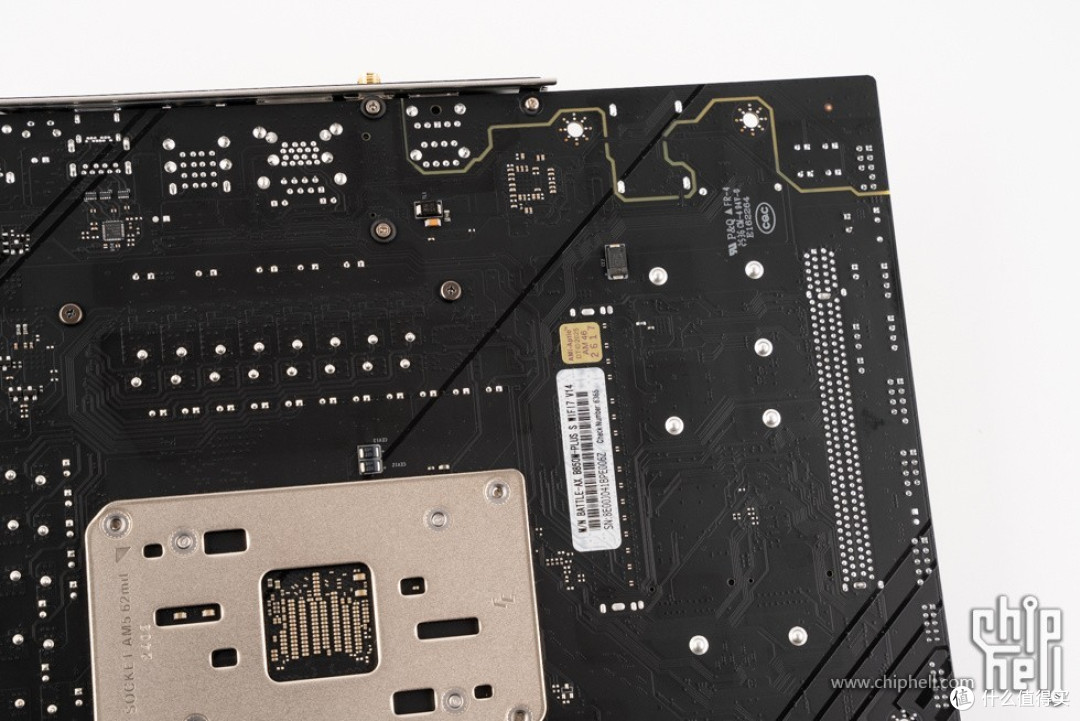

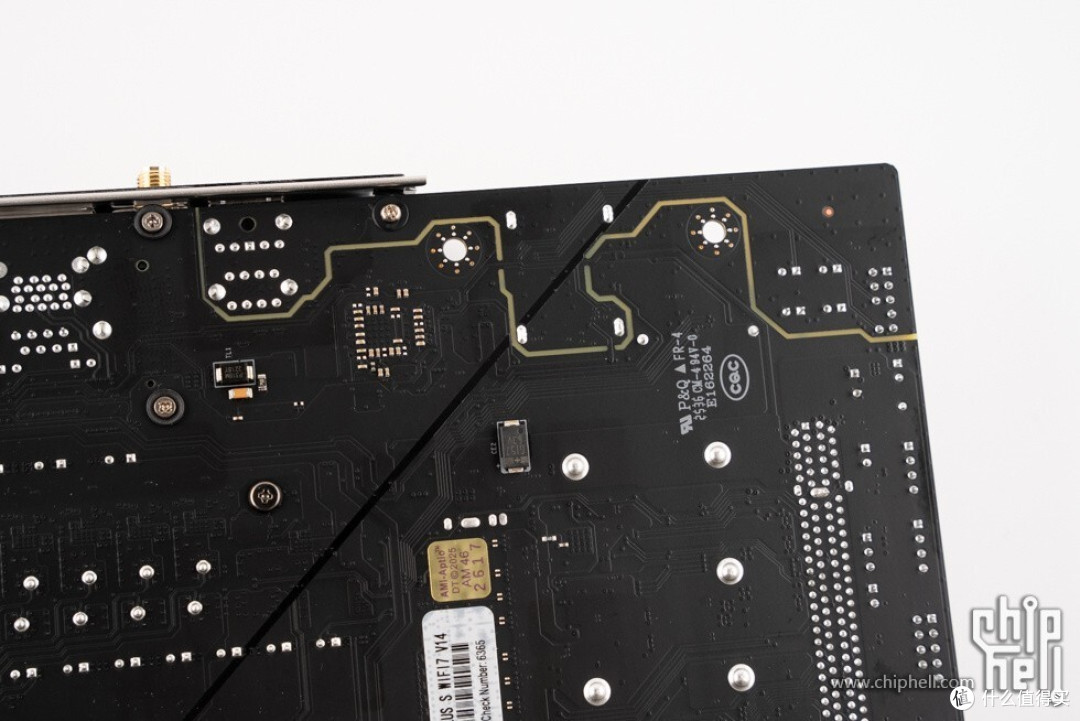

主板背部PCB。
音频部分采用分割线设计，有效隔绝主板上复杂线路的高频信号噪音干扰。

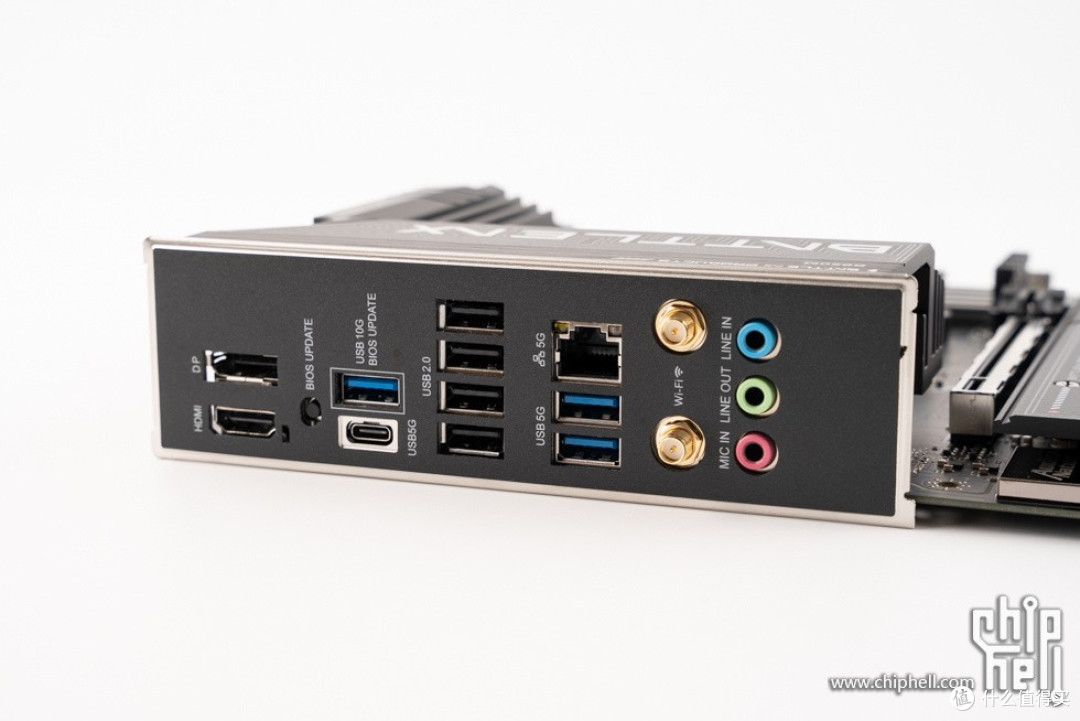

主板后方I/O接口，包括1个HDMI 1.4接口、1个DP 1.2接口、1个BIOS更新按键、1个USB 3.2 Gen 2 10Gbps Type-A接口、1个USB 3.2 Gen 1 5Gbps Type-C接口、4个USB 2.0接口、2个USB 3.2 Gen 1 5Gbps Type-A接口、1个5G网络接口、2个Wi-Fi 7 天线接口、3个音频接口（音频输入/音频输出/麦克风）。

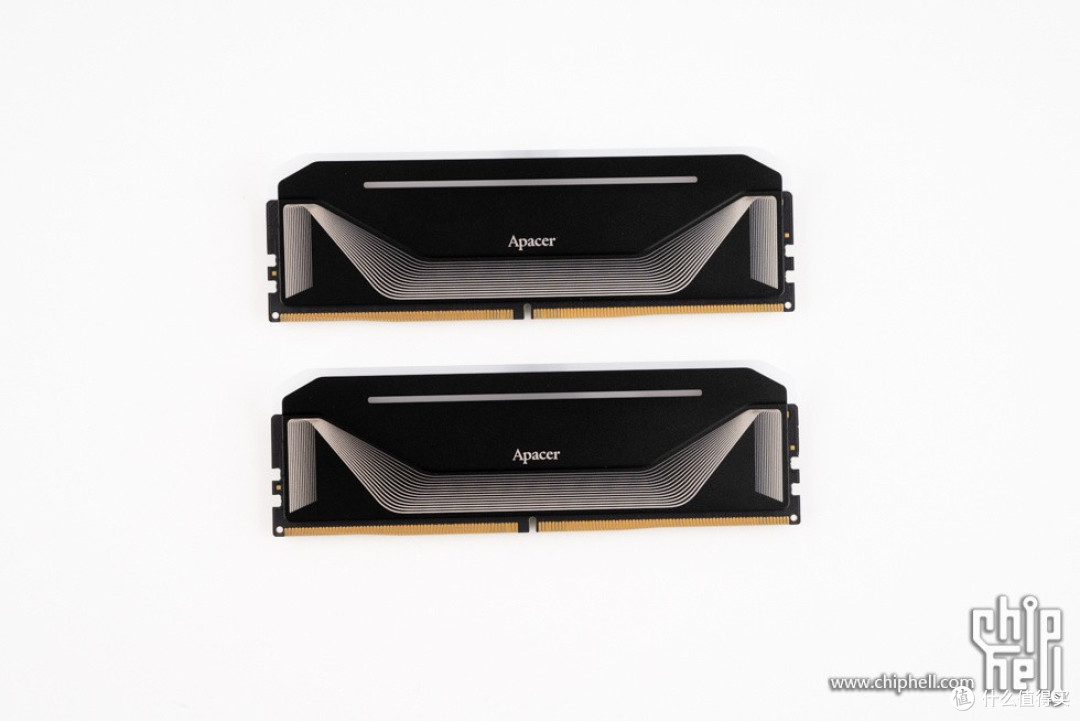

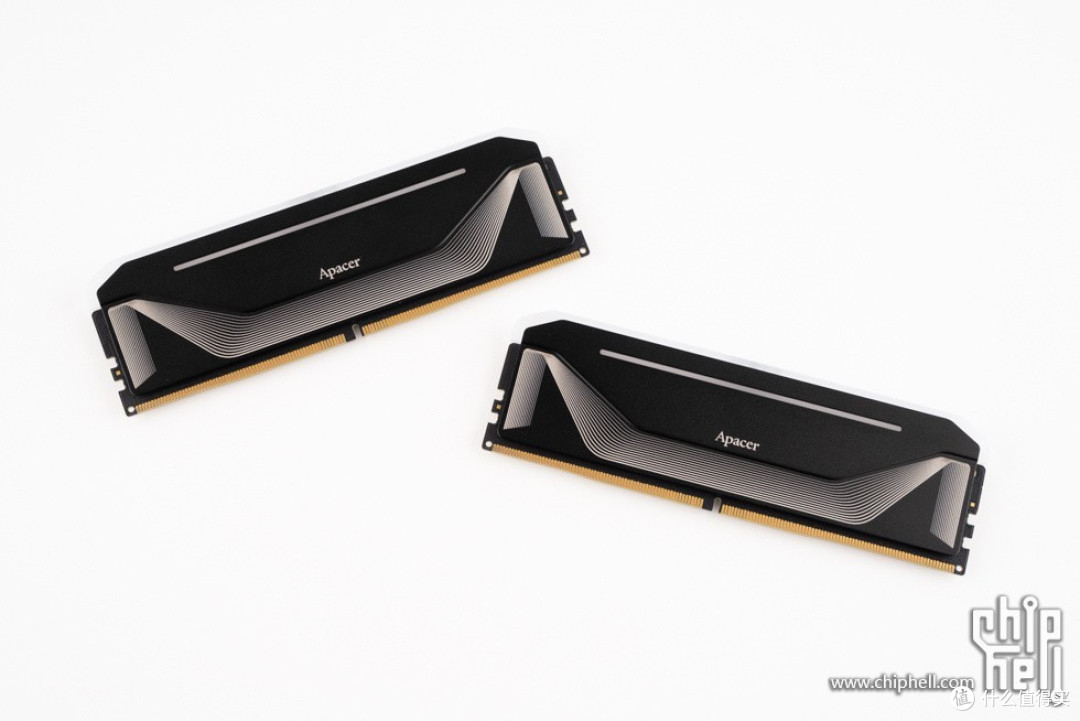

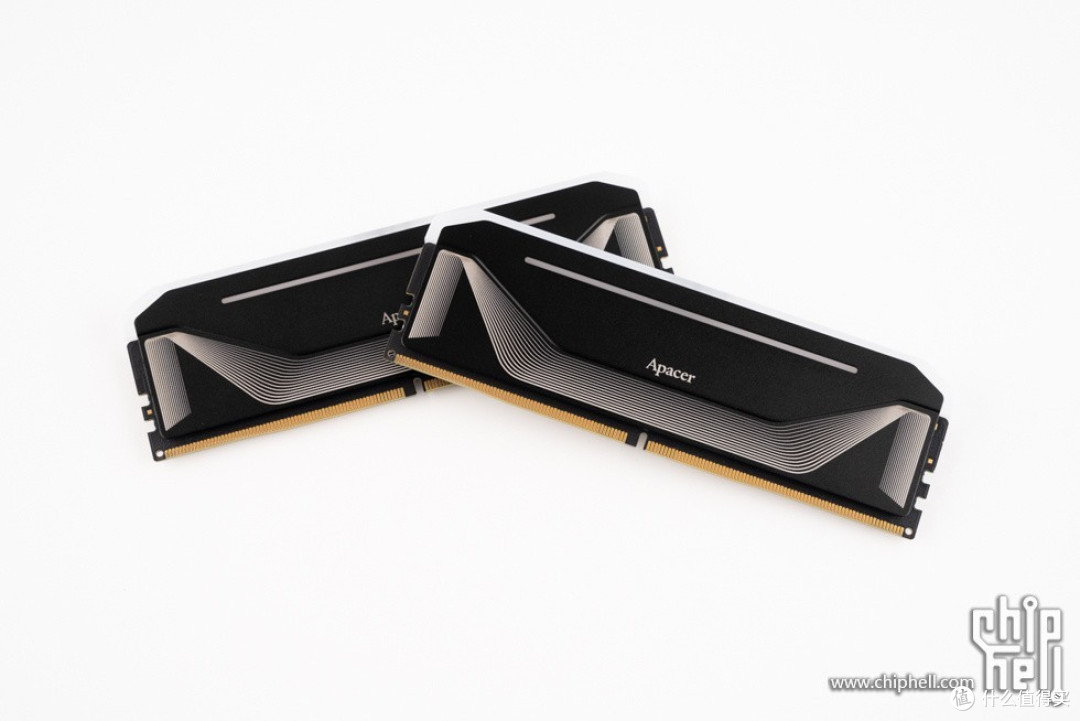

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。
摆拍效果。

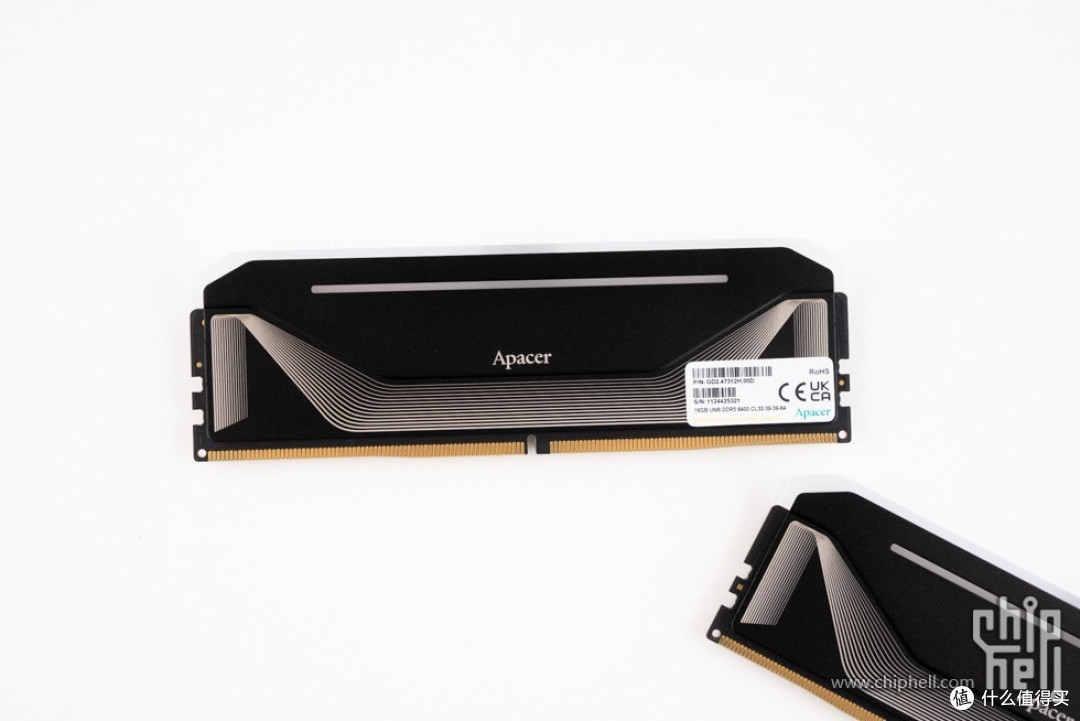

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

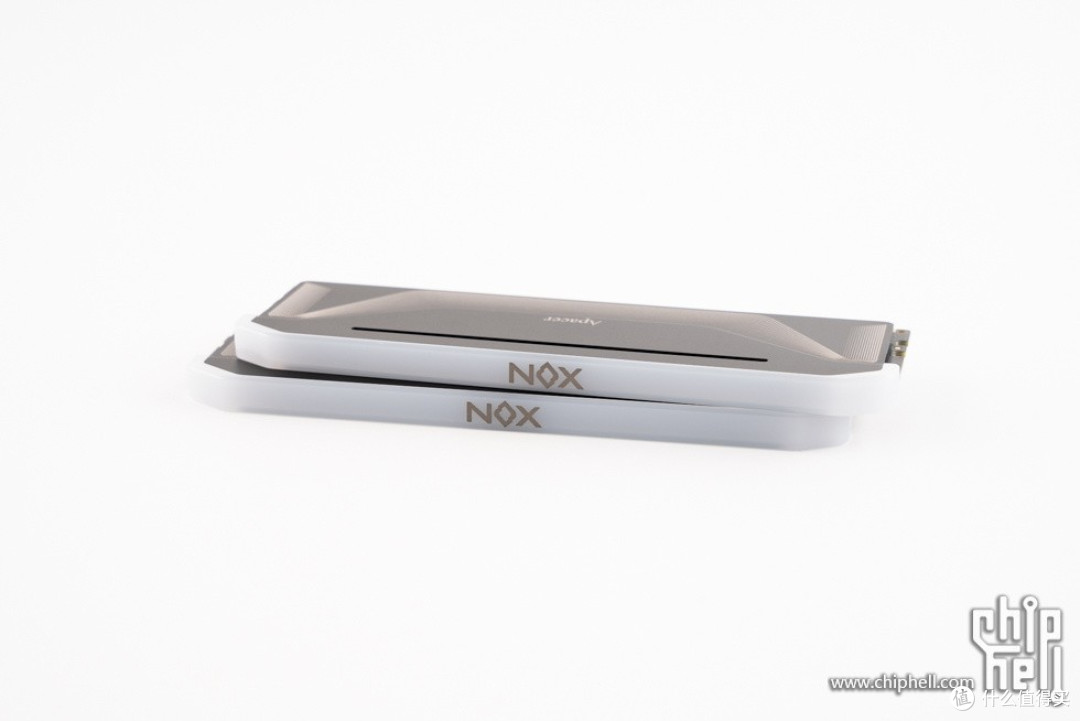

内存顶部的灯带较为宽大，中间有NOX字样。

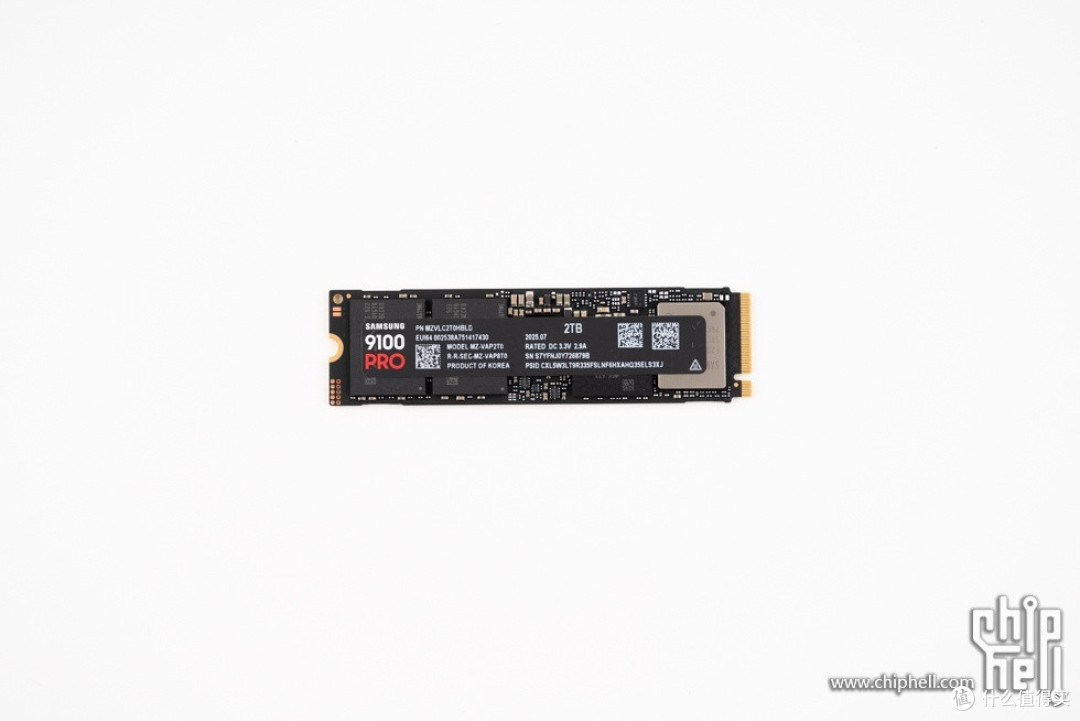

三星 9100 PRO 2TB。

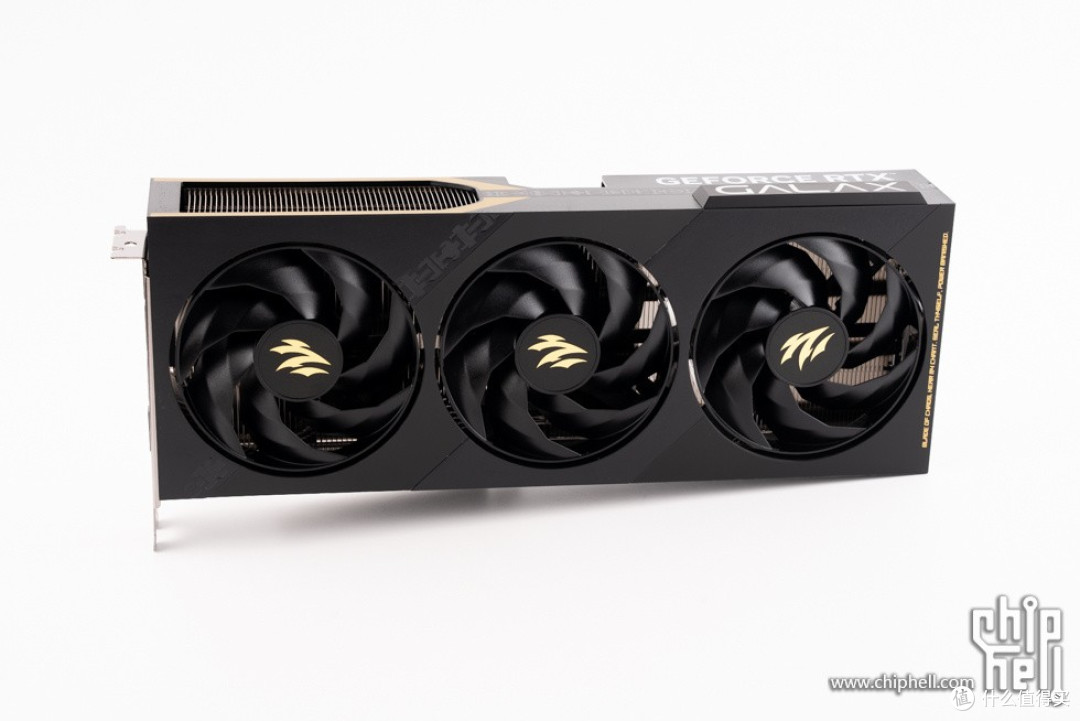

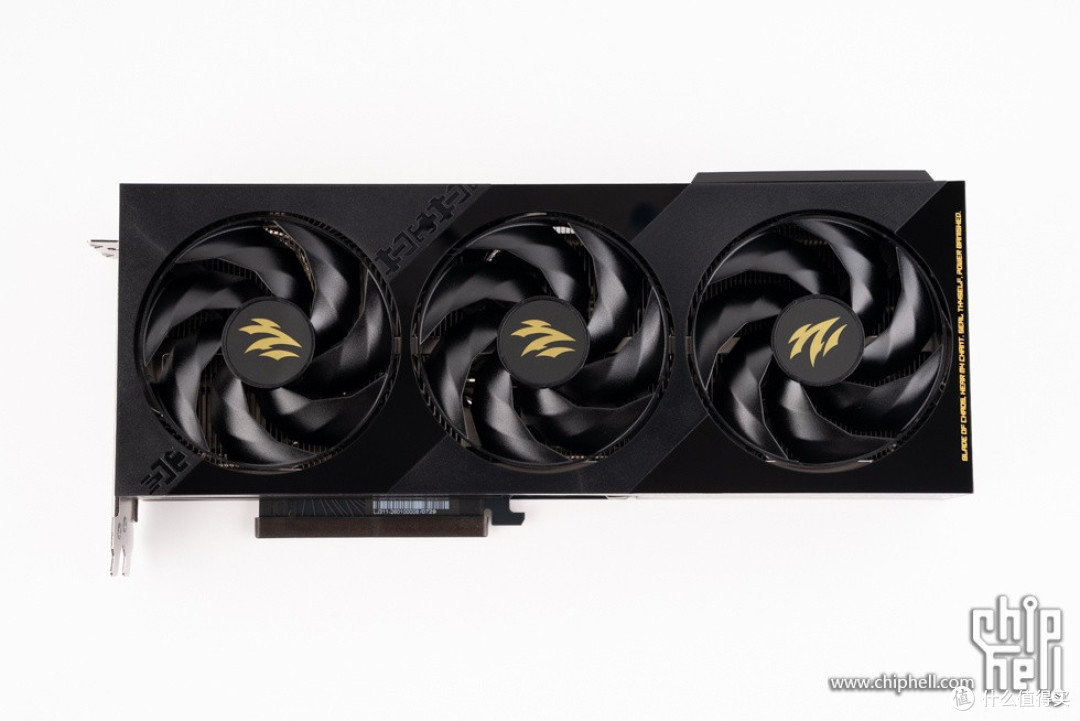

影驰 GeForce RTX 5070 魔刃 OC，全新的一个产品系列，采用刃式设计，尺寸方面符合SFF标准，风扇正面，采用3风扇设计，整体较为规整，没有花哨的设计元素。

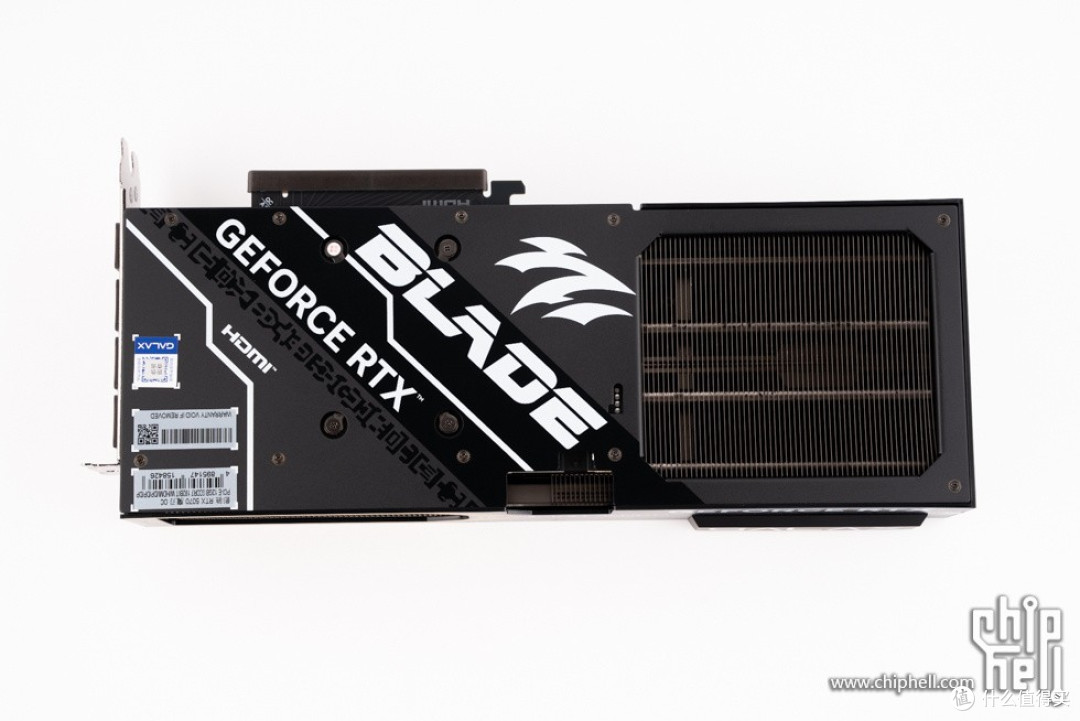

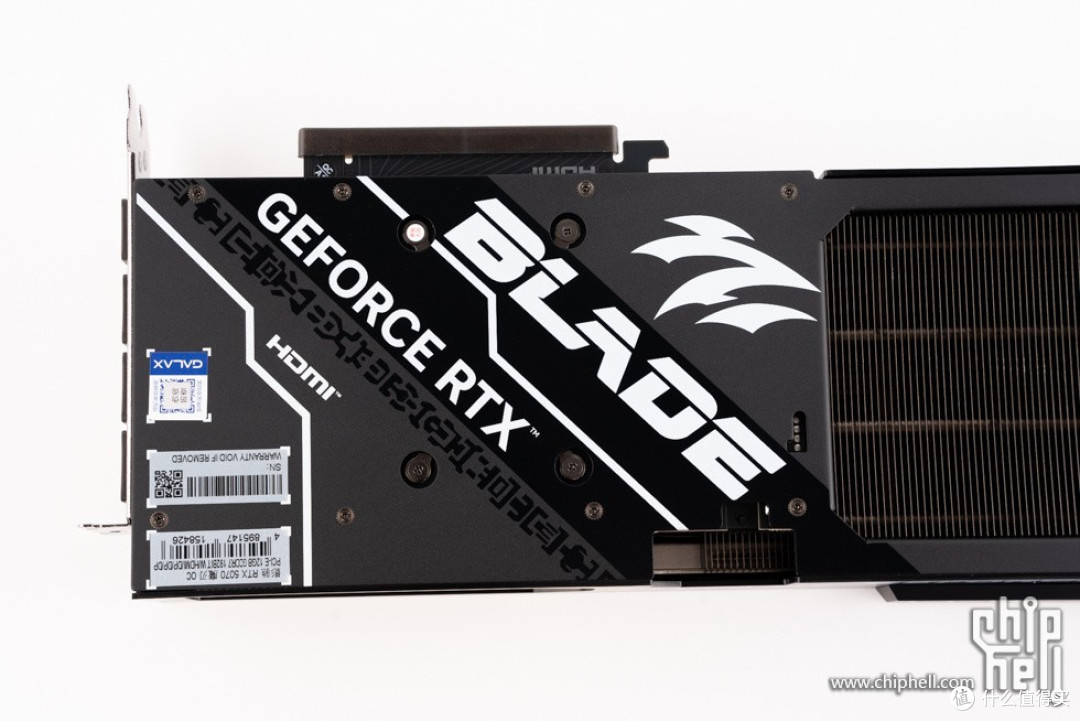

显卡背面，采用金属材质背板，辅助散热，背板上印有刃的系列图案，下方有GEFORCE RTX字样，右侧是贯穿开孔设计，提升散热效能。
显卡立起来的效果。

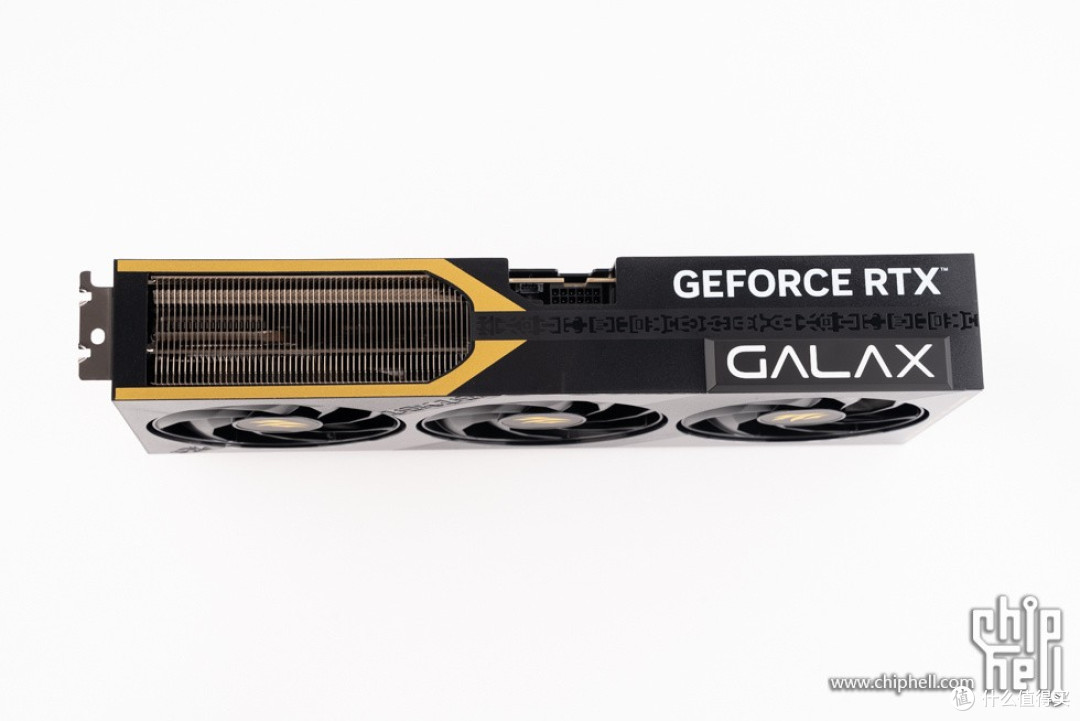

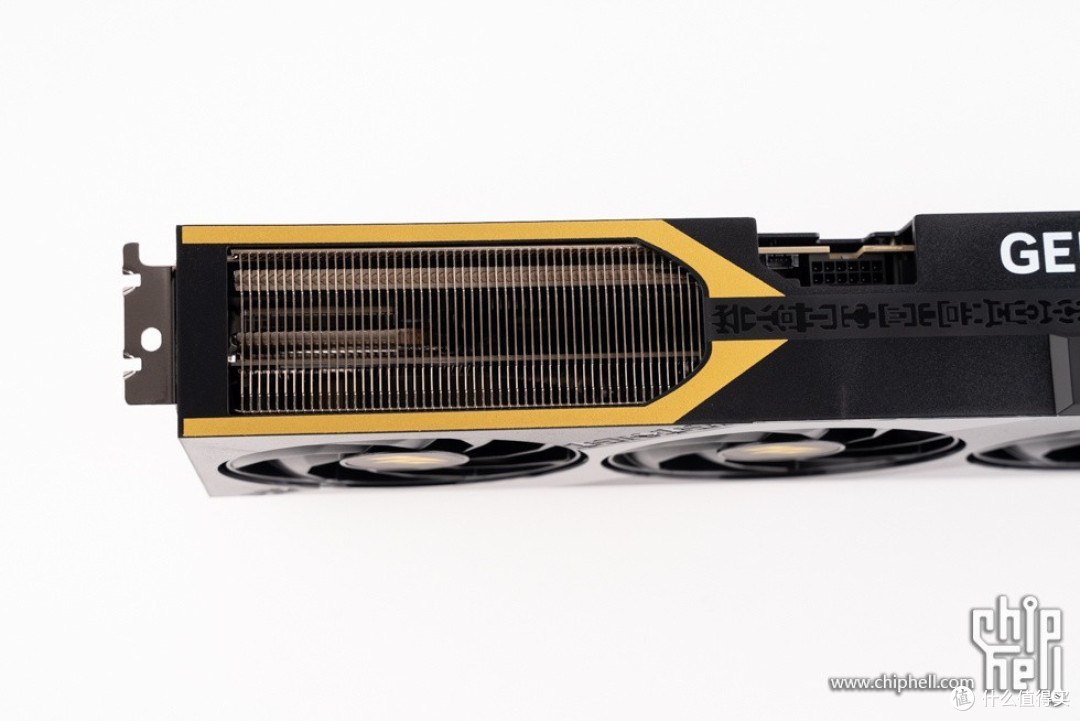

显卡顶部一览，左侧有散热开孔，采用刃式设计。
左侧露出贯穿开孔。

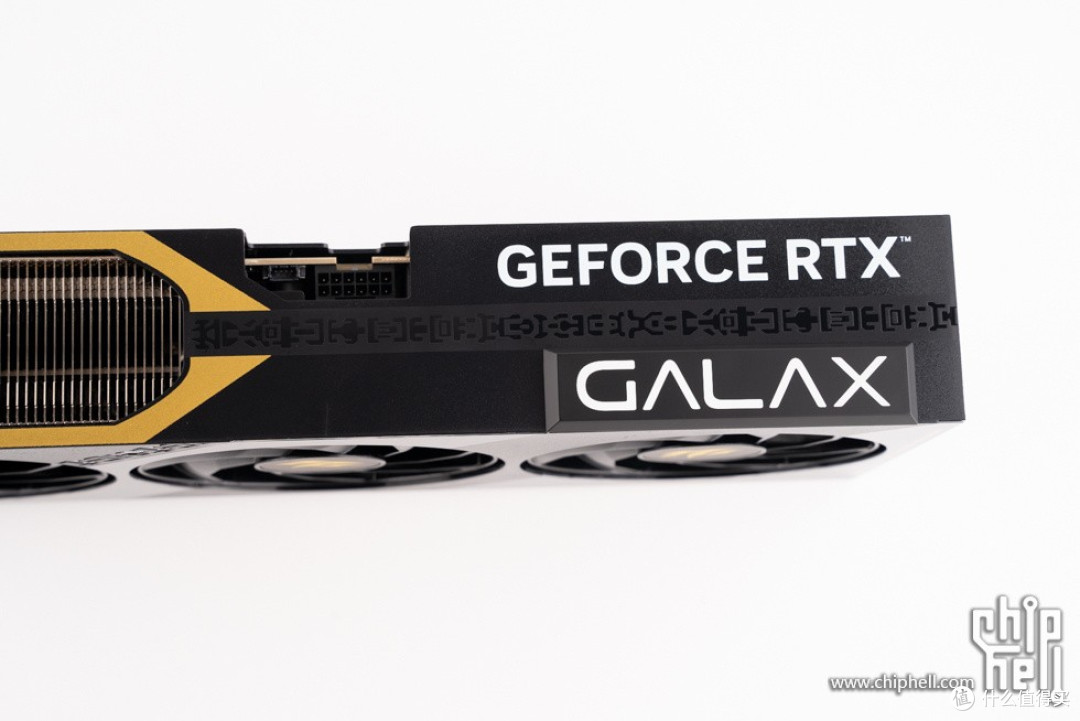

右侧是GEFORCE RTX字样，下方有磁吸式ARGB logo灯板。

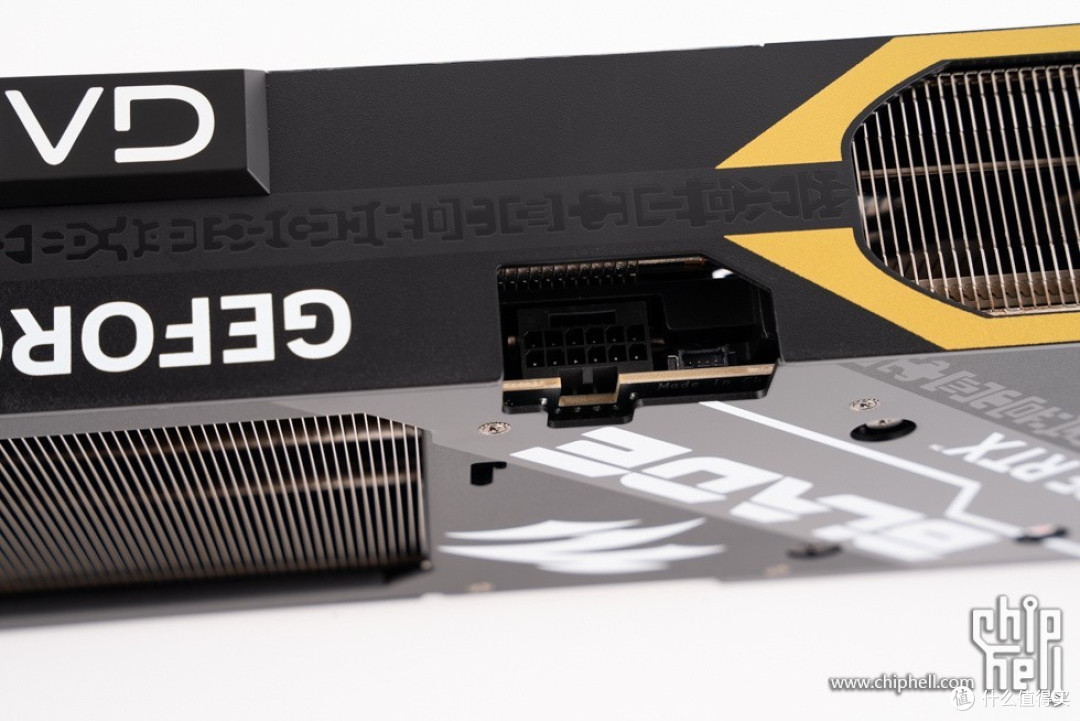

显卡采用12V-2×6供电接口。

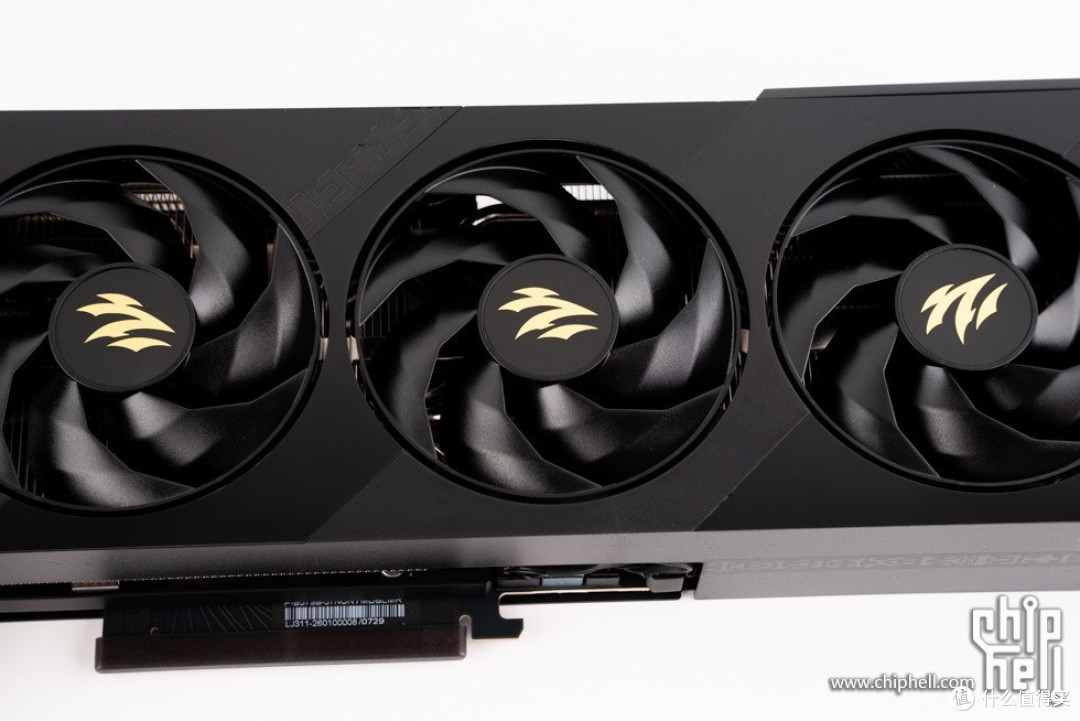

刃X散热器，采用3把90mm霜环风扇。

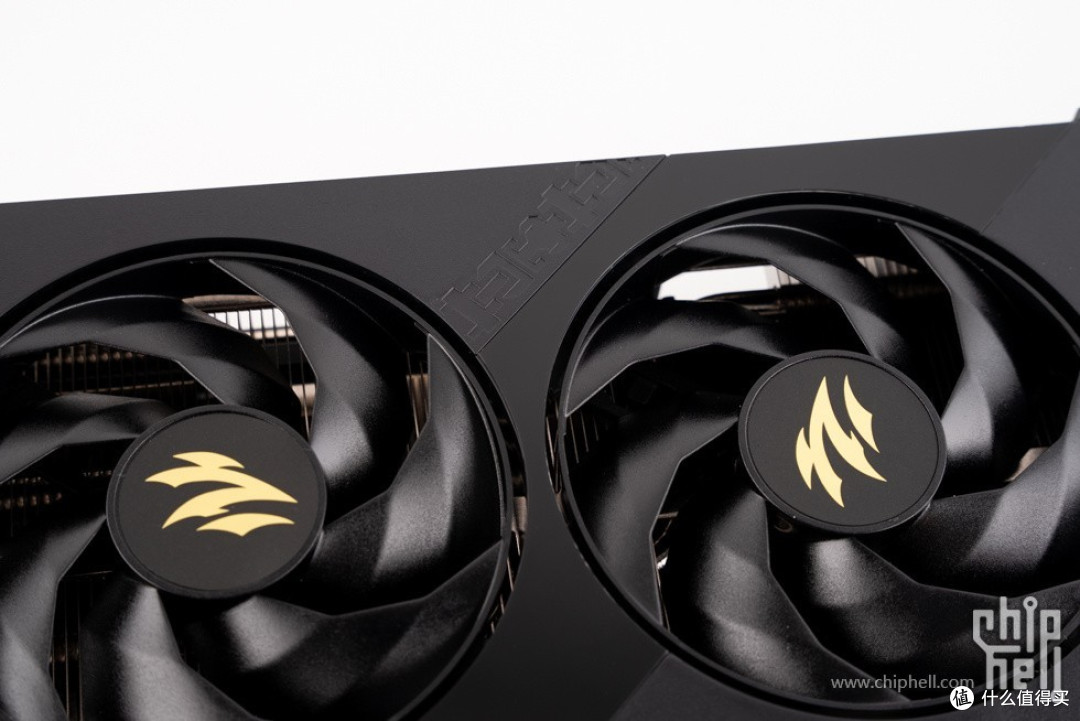

风扇罩上的设计元素。

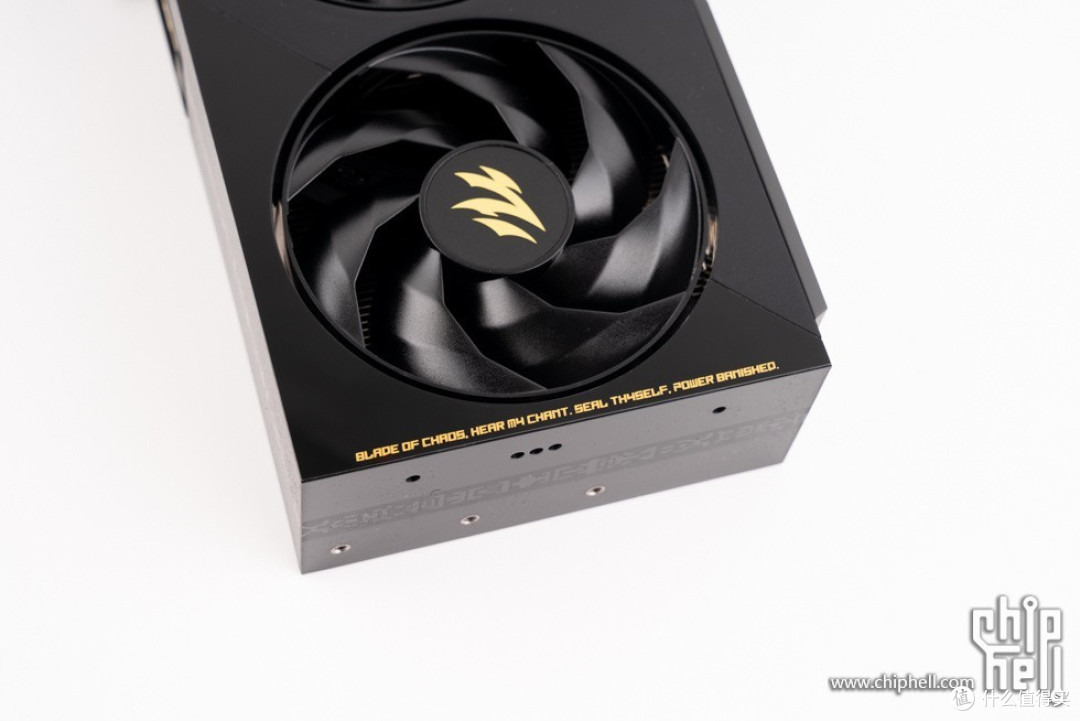

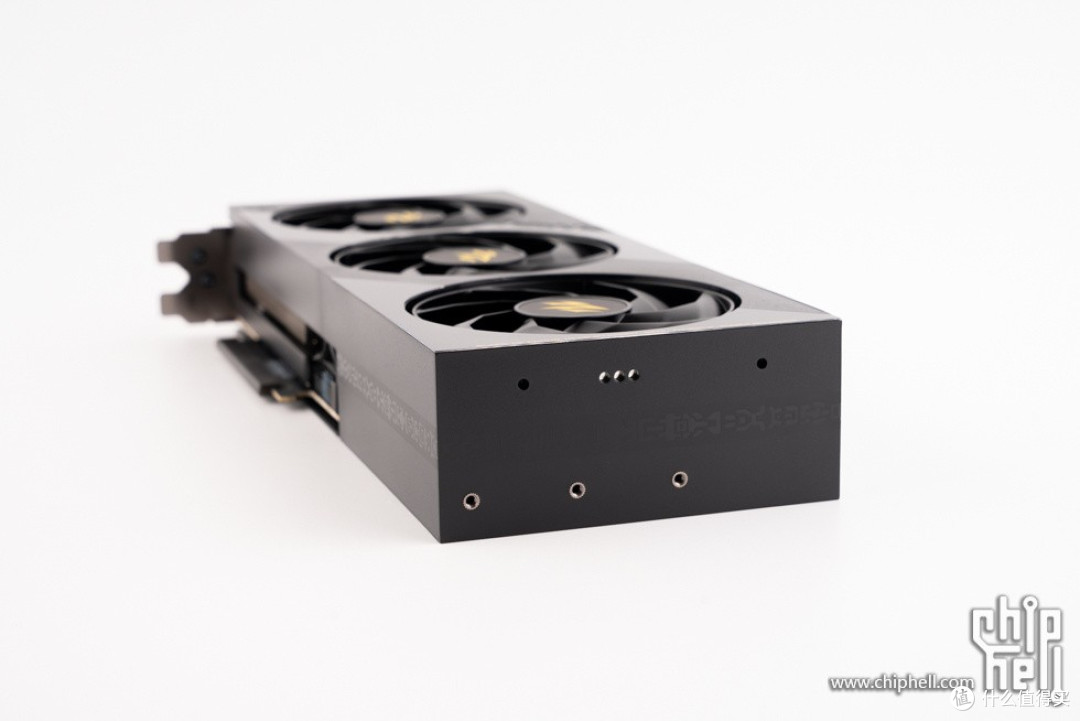

显卡前端。

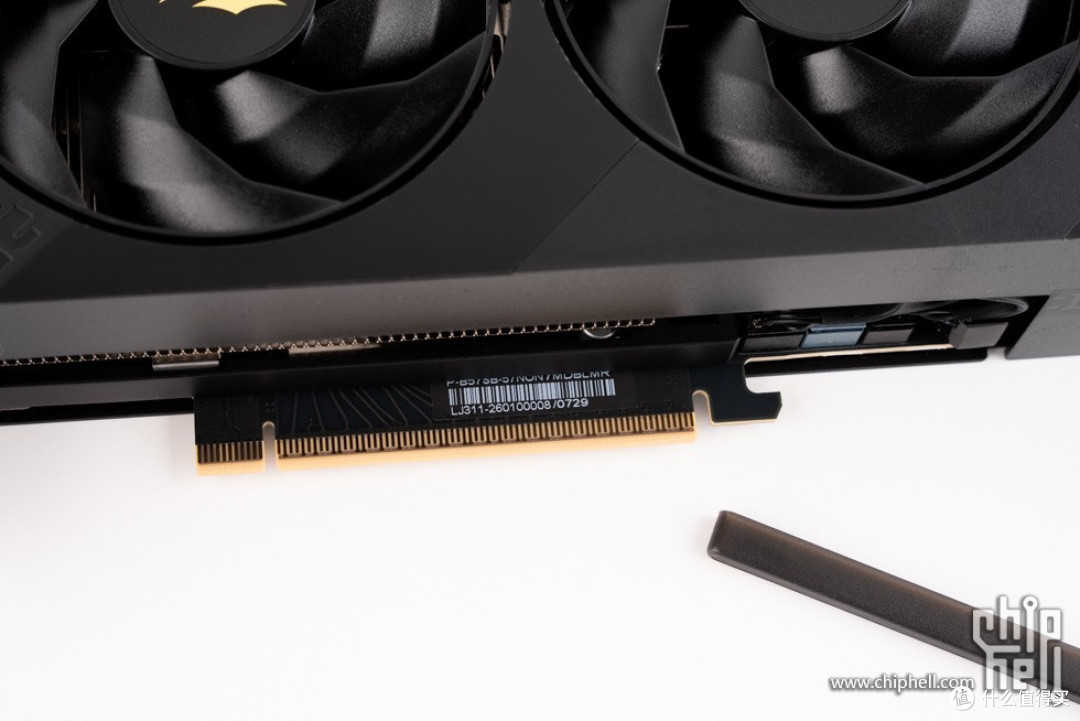

金手指带有保护套。
风扇罩边框。
显卡背部细节。

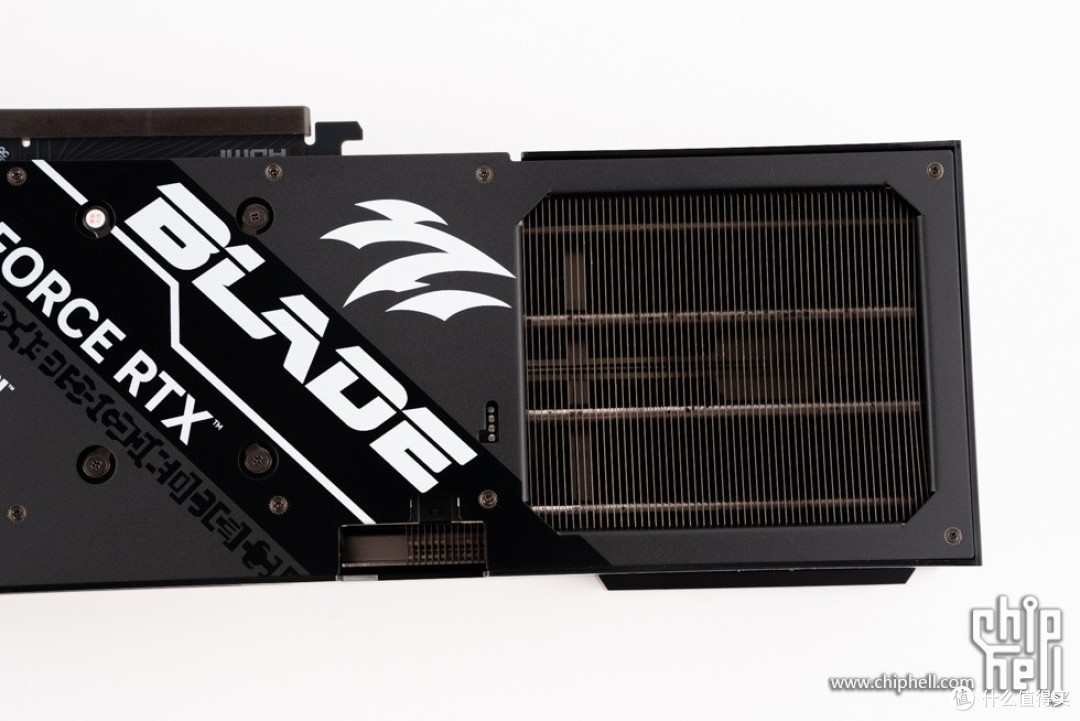

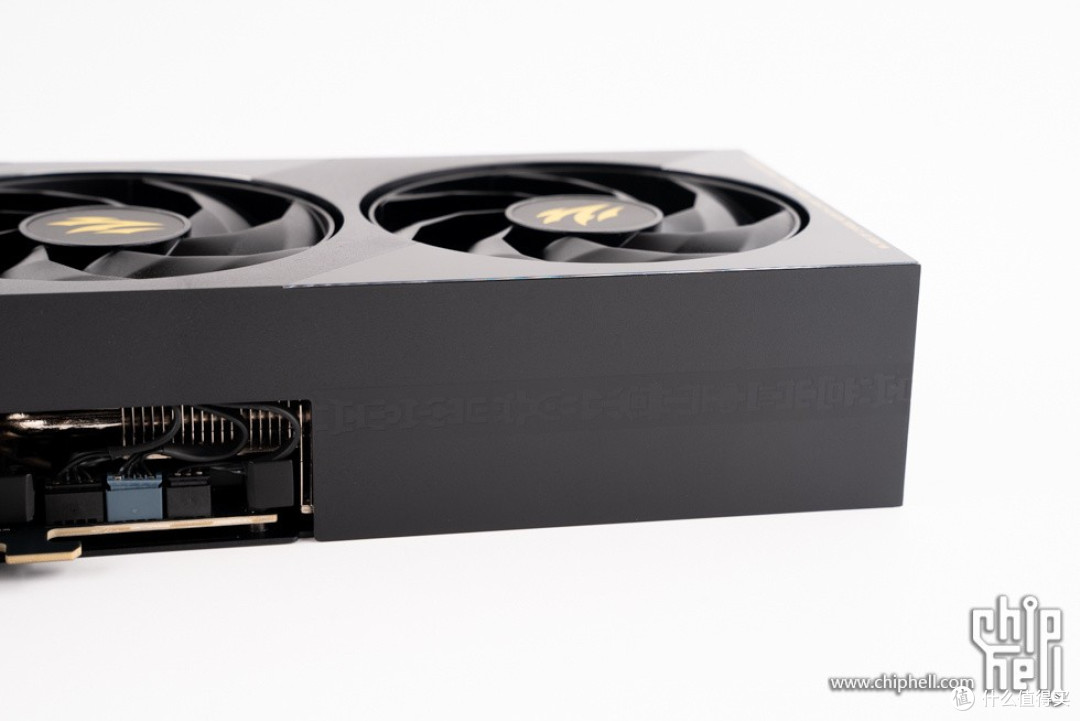

显卡前部的贯穿风道开孔。
接口部分，包含3个DP 2.1b和1个HDMI 2.1b。
显卡前部，有吸附ARGB logo灯板的触点。

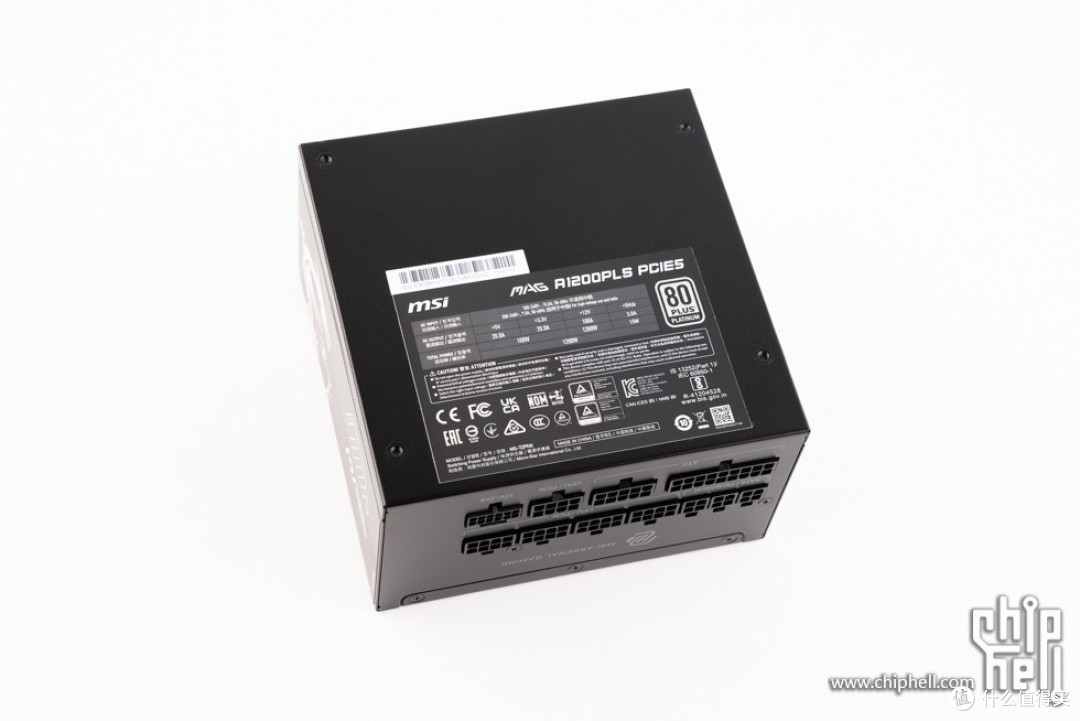

微星 MAG A1200PLS PCIE5 战斧导弹 白金牌全模组电源，通过80 PLUS 白金牌认证、Cybenetics 白金认证和PPLP.info白金认证，支持ATX 3.1、支持PCIe 5.1，创新的加入显卡过载保护和风扇故障保护机制，提供10年质保。电源顶部是铭牌贴纸，除了产品型号、AC直流输入、DC直流输出、额定功率等参数外，下方还有通过的各项指标认证。

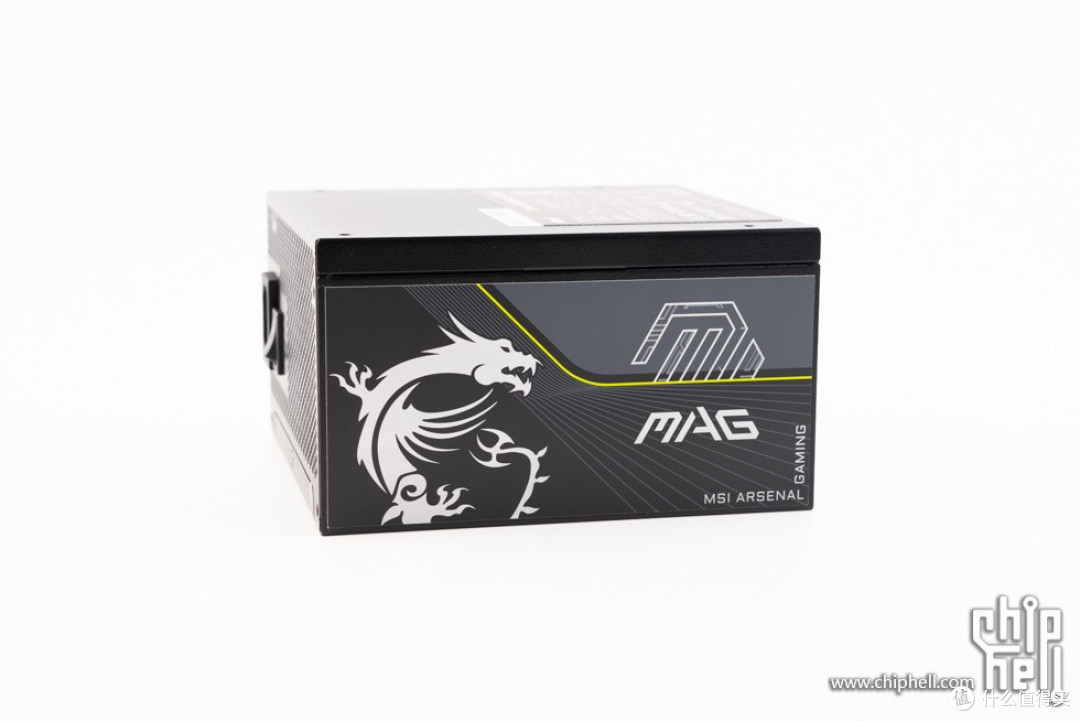

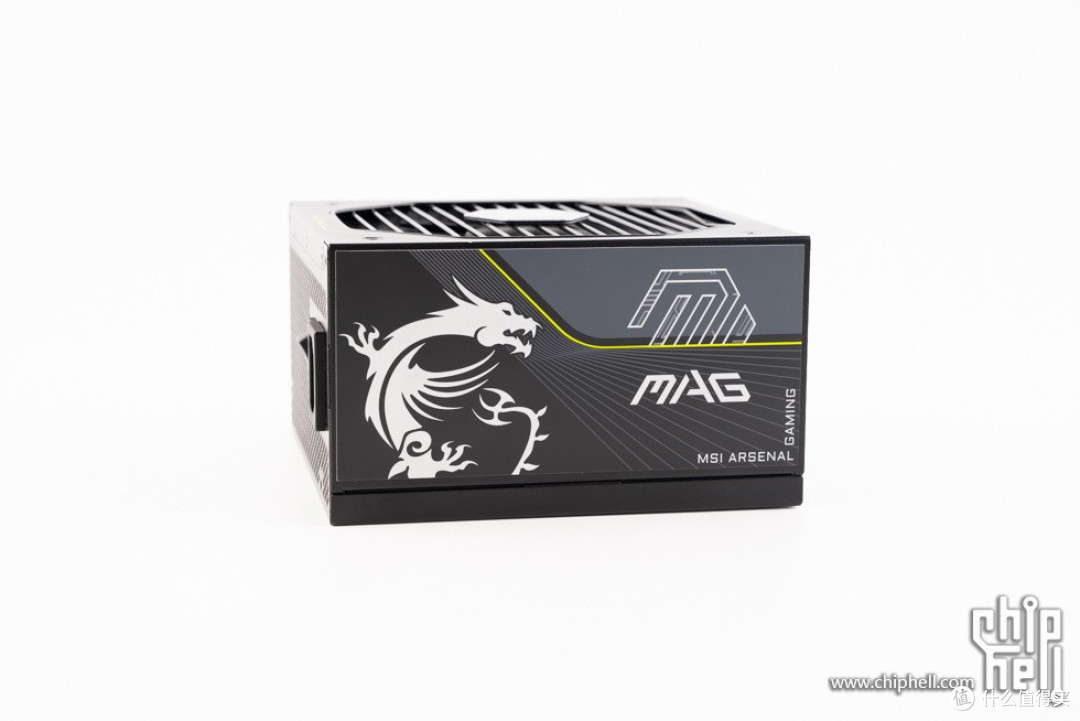

电源体积为150 x 150 x 86 mm，属于标准ATX电源规格，侧面贴纸非常有设计感，左侧是龙纹，右侧有MAG系列logo及MAG字样。

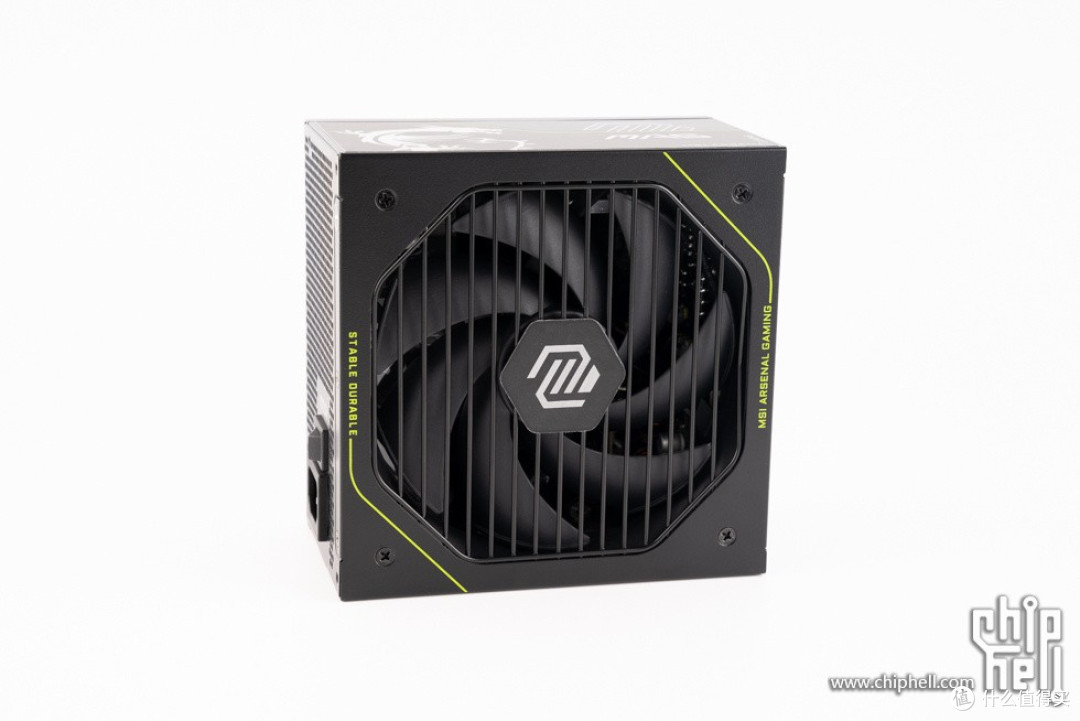

风扇侧，风扇罩中间有MAG系列logo，左右两侧有条纹装饰，风扇部分采用135 mm FDB 液态动力轴承风扇，液态轴承相比传统滚珠轴承，运行噪音更低、磨损更小、寿命更长，同时风扇支持智能调速，可根据电源负载和温度自动调整转速，低负载时风扇转速降低，甚至进入接近零噪音的运行状态，高负载时自动提升转速，保证散热效果。

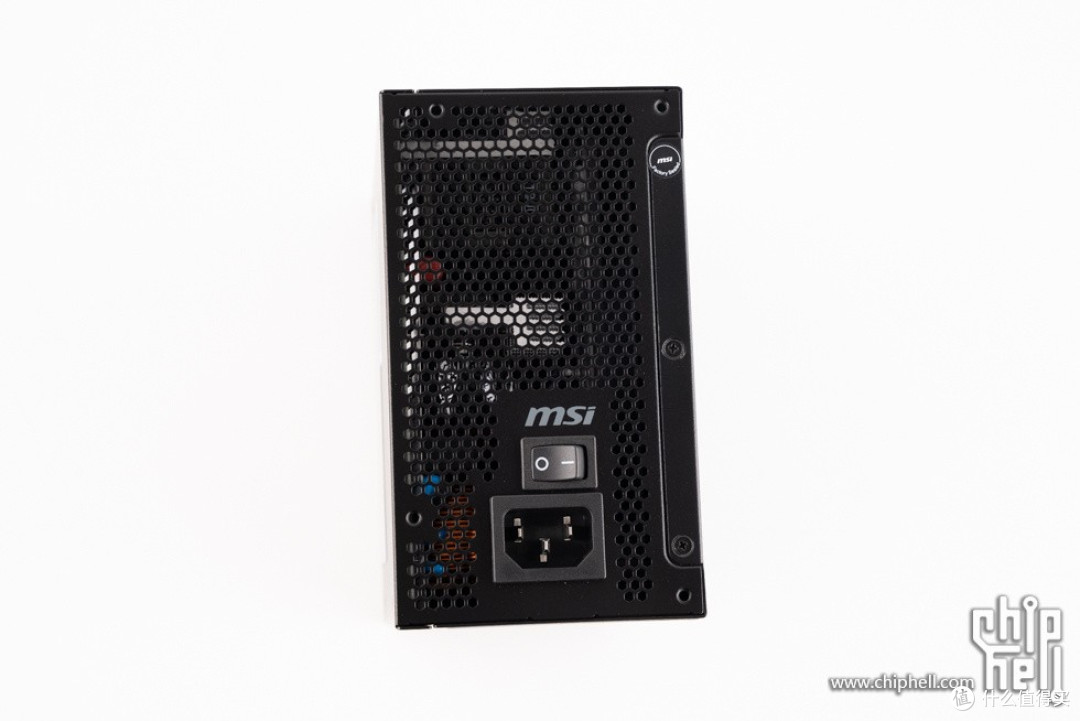

电源尾部，包括电源开关和电源输入接口。

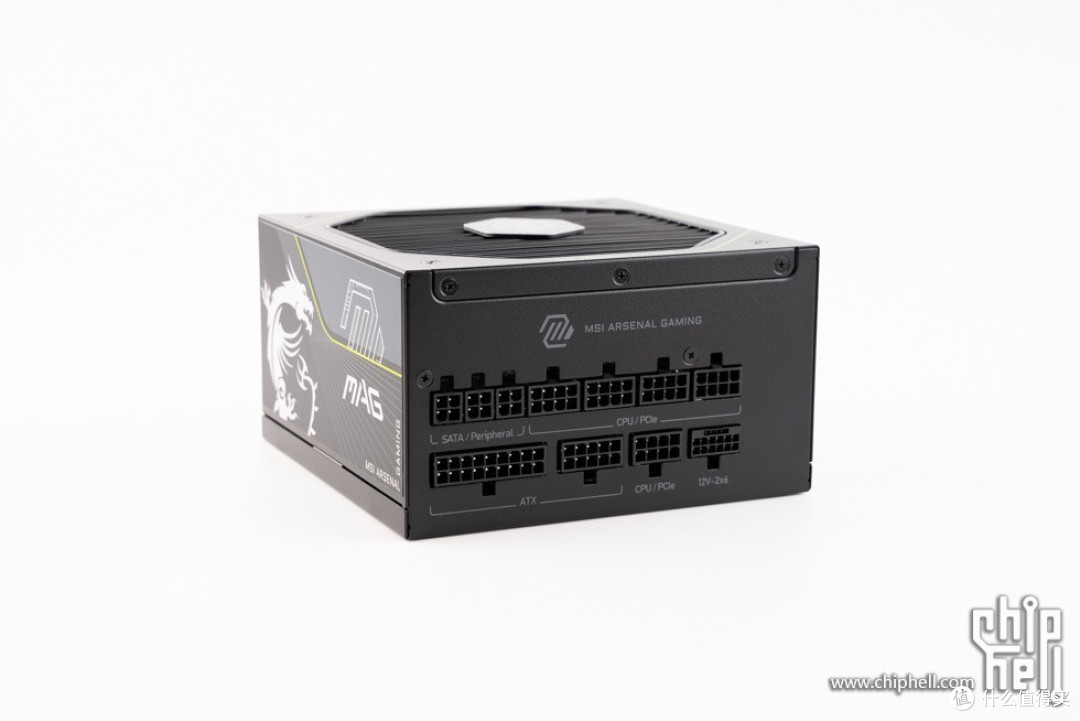

全模组接口侧，中间有MAG系列logo和MSI ARSENAL GAMING字样，下方规整排列着全模组接口，各类接口进行了种类划分，采用防呆设计，方便使用者插接也避免误接。

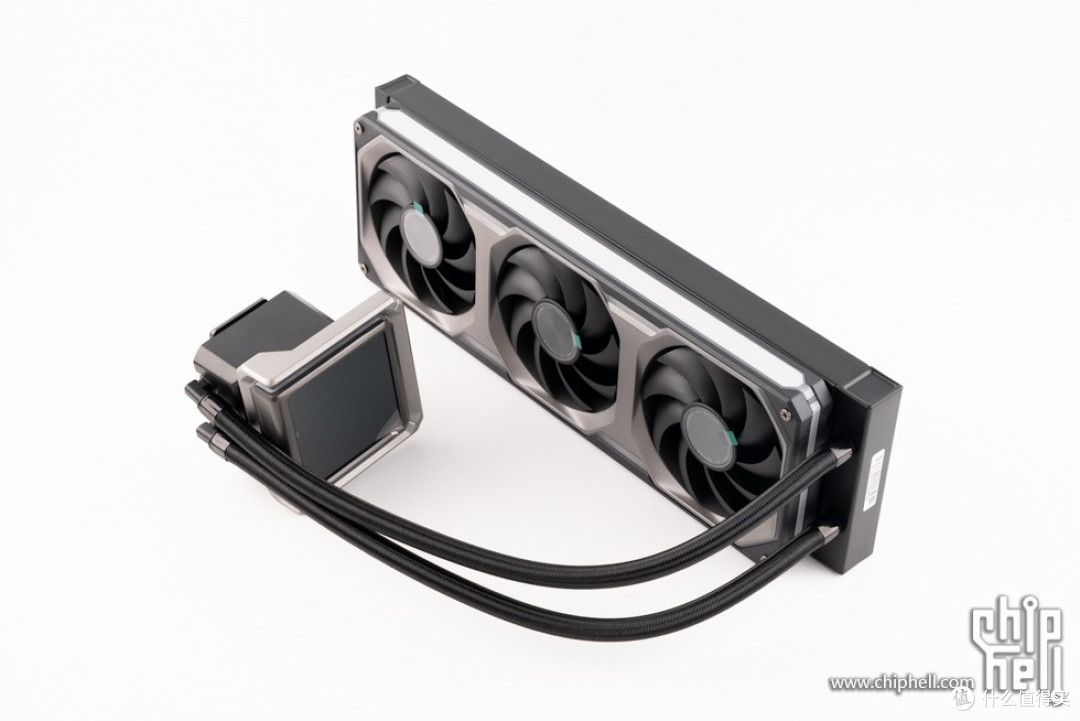

乔思伯 TX-360 黑色 屏显一体式水冷散热器，带有3.95寸 IPS 方形LCD屏幕，支持自定义。

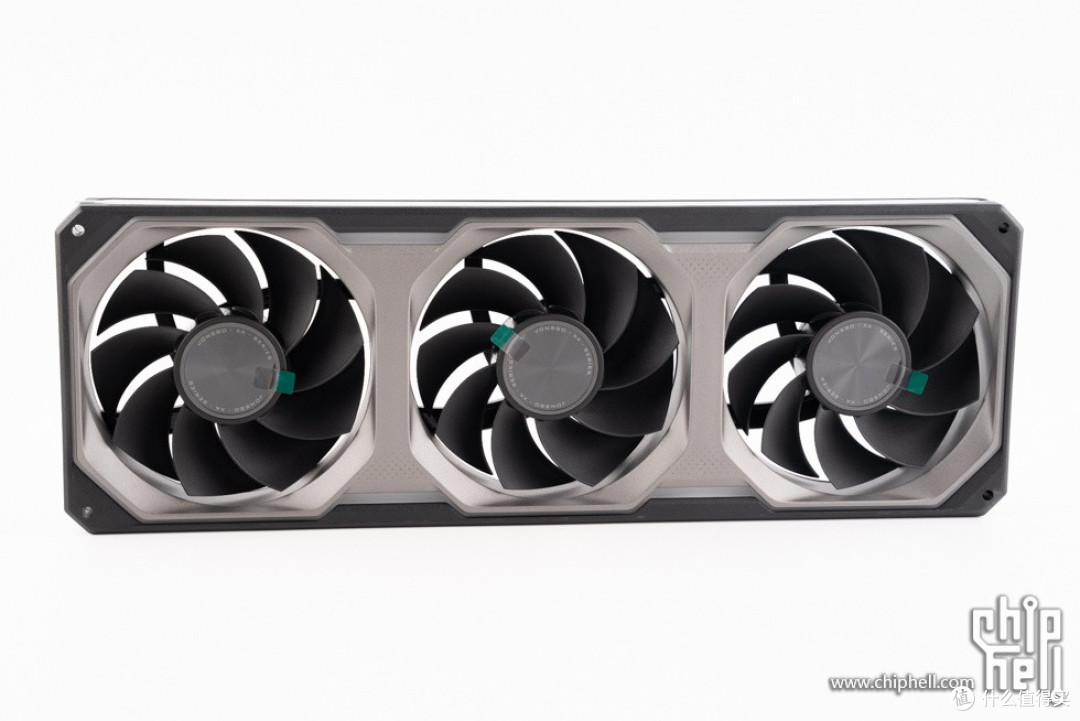

乔思伯 XA-360BR 光影之刃 黑色 反叶。

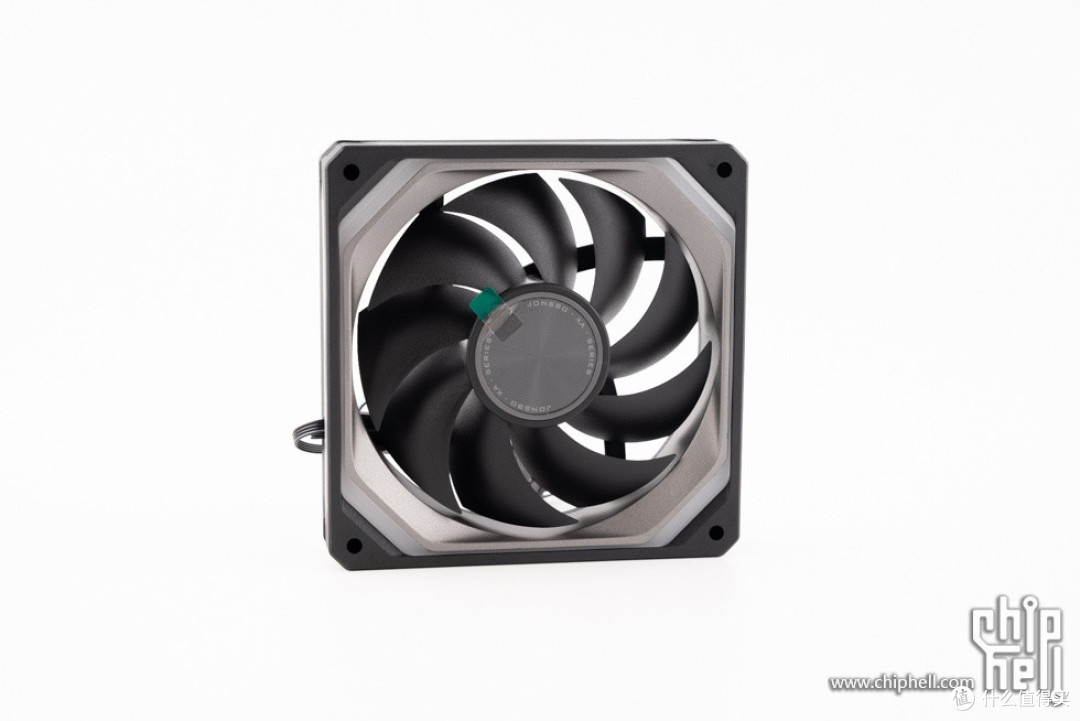

乔思伯 XA-120B 光影之刃 黑色 正叶。
乔思伯 D33 WOOD版 黑色，尺寸为455 mm × 238.2 mm × 368.4 mm，支持MATX/ITX规格主板，兼容背插型主板，机箱前面板采用黑胡桃木格栅设计，I/O面板采用阳极拉丝工艺，配合圆润边角，彰显科技与自然融合的美感，硬件兼容方面，风冷支持到172mm，支持240/360mm水冷，显卡长度支持到435mm，4个PCI槽位，兼容主流旗舰显卡，支持16cm长度的ATX电源或SFX/SFX-L电源，机箱顶部支持3把120mm风扇，前部支持2把120mm风扇（当安装ATX电源）或2把140mm风扇（当安装SFX电源），后部支持1把120mm风扇，底部支持3把120mm风扇，存储方面支持至多2个3.5寸硬盘或至多2个2.5寸硬盘，机箱底部进风配备磁吸防尘网，有效阻隔灰尘入侵。

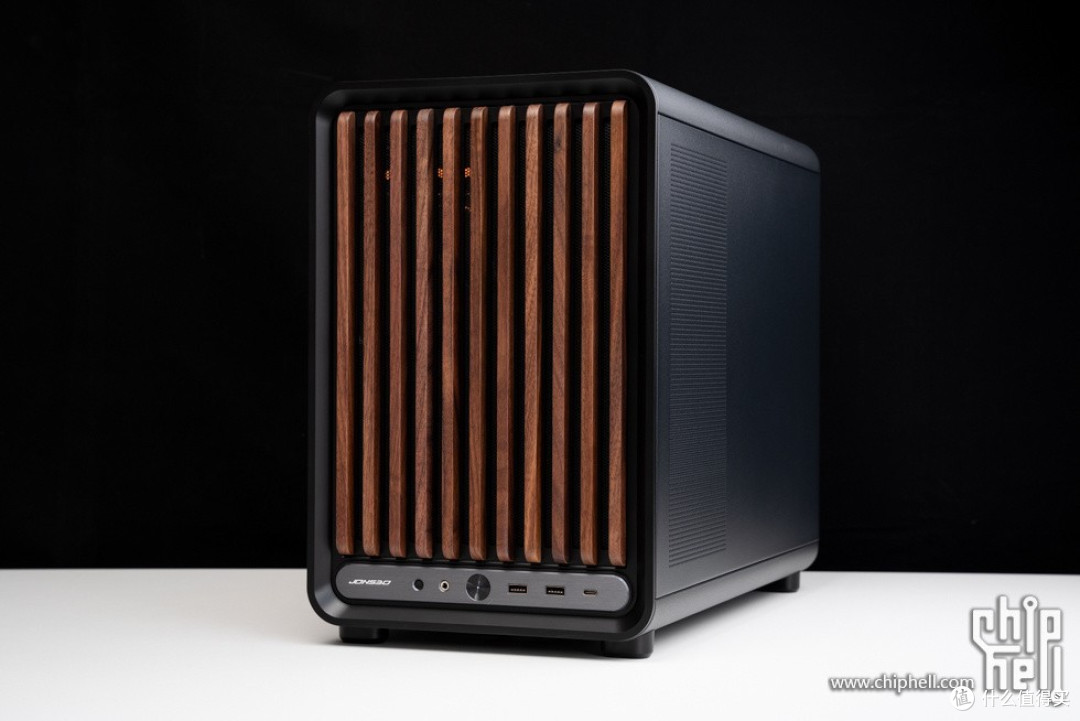

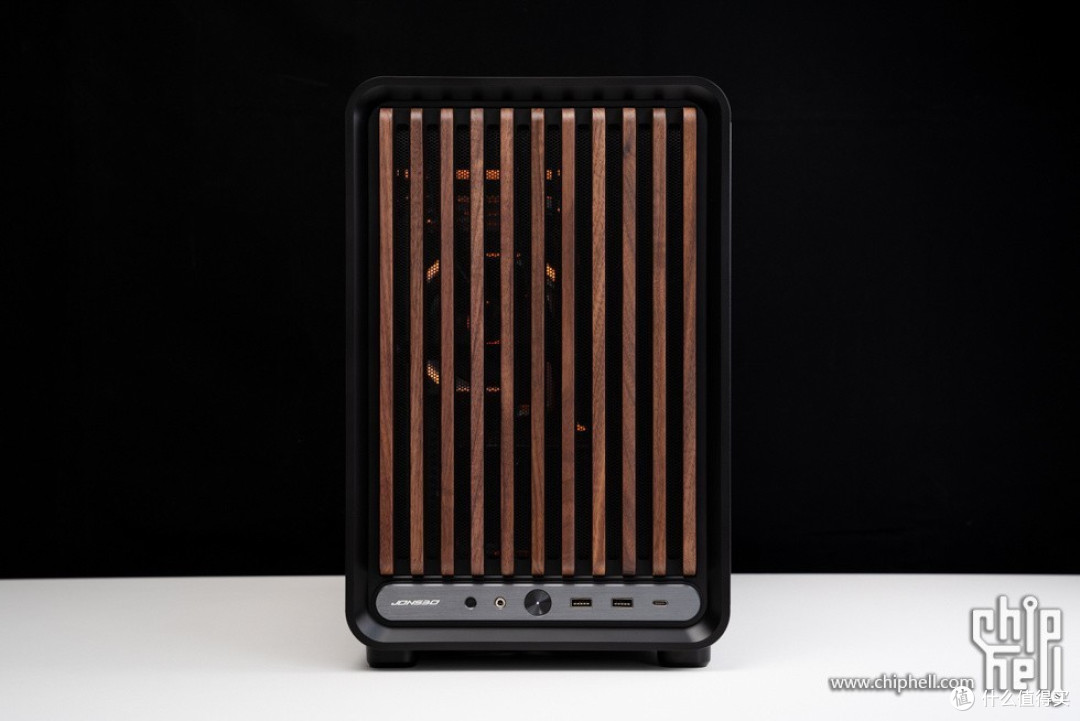

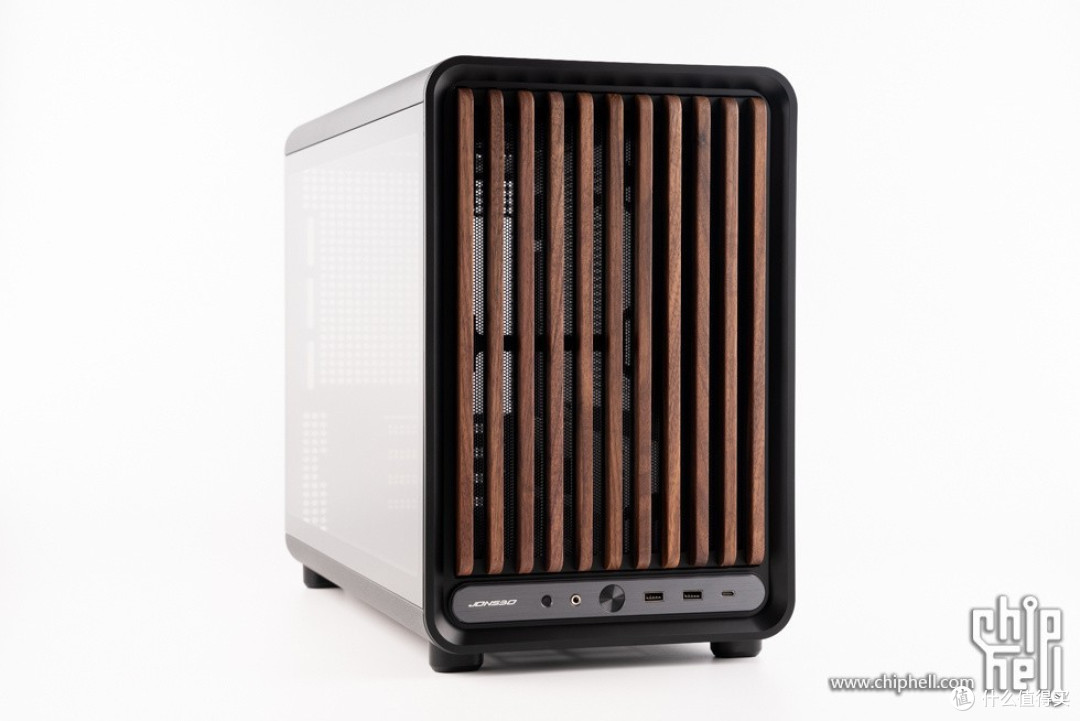

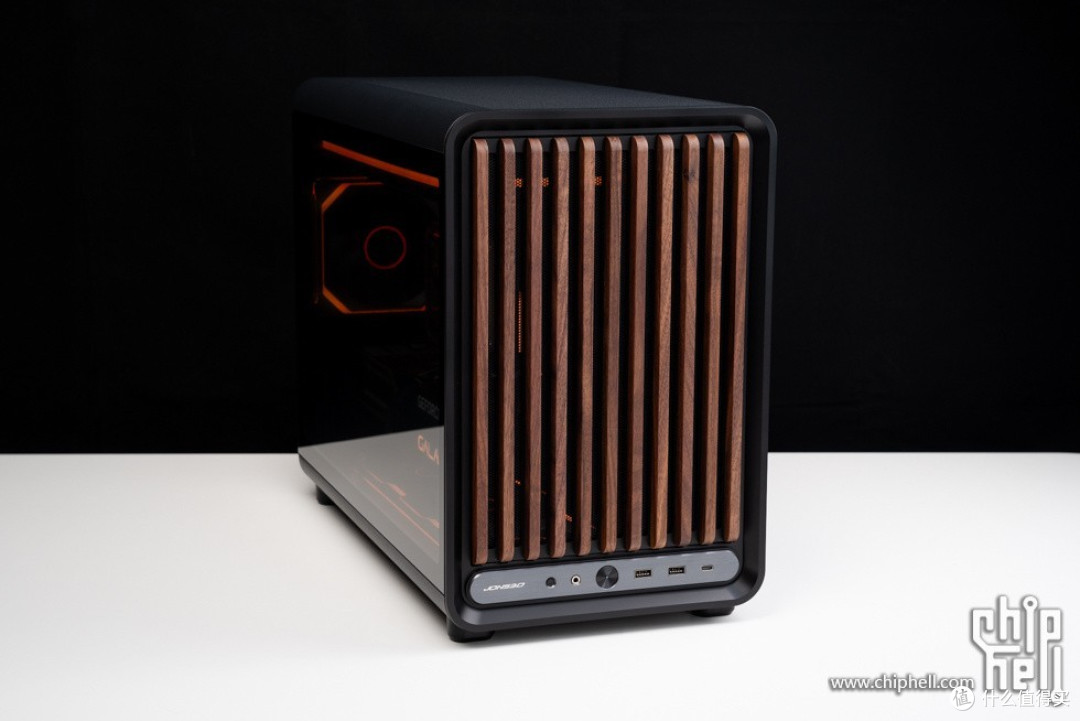

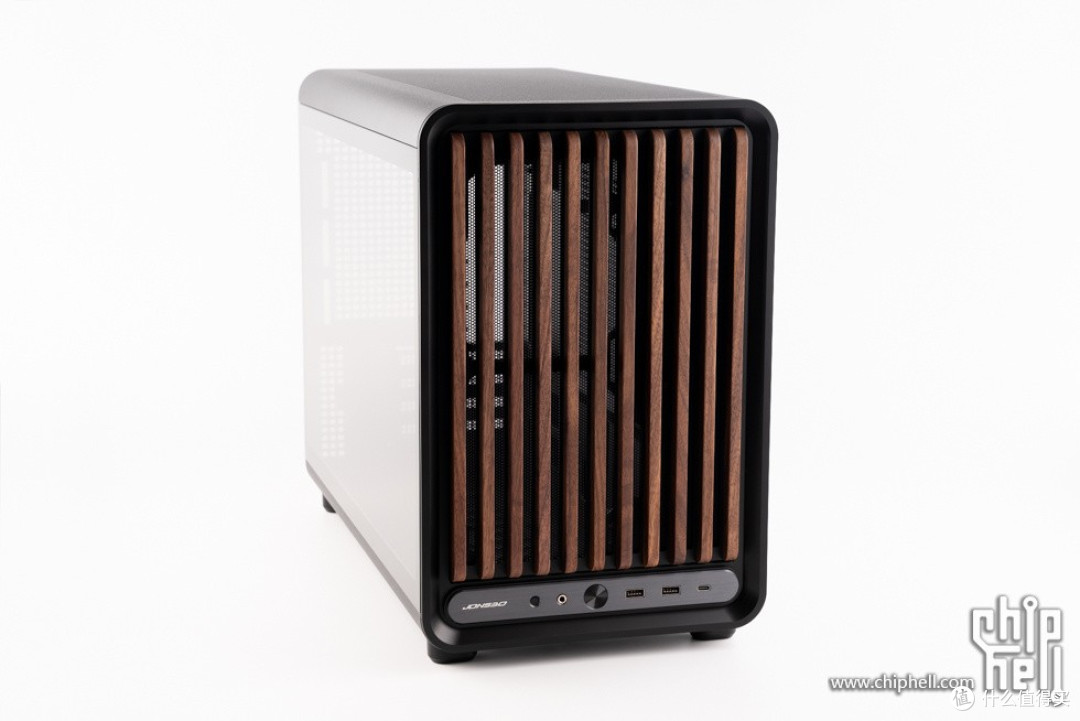

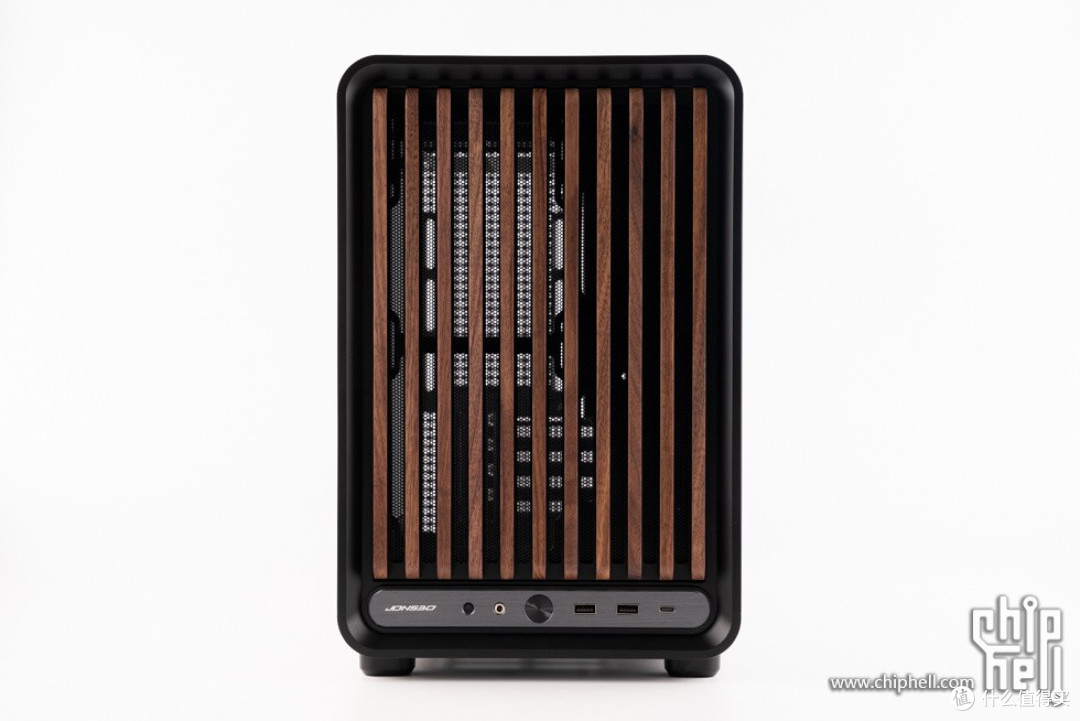

机箱前面板采用黑胡桃木格栅设计，颜值在线。
俯视角度。

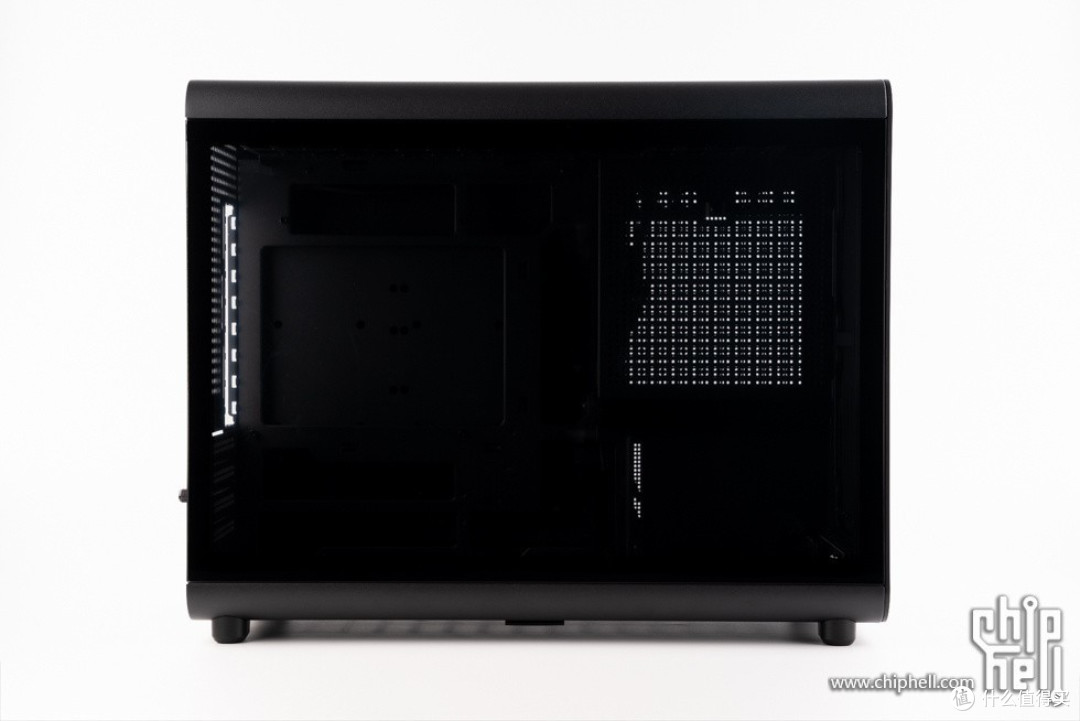

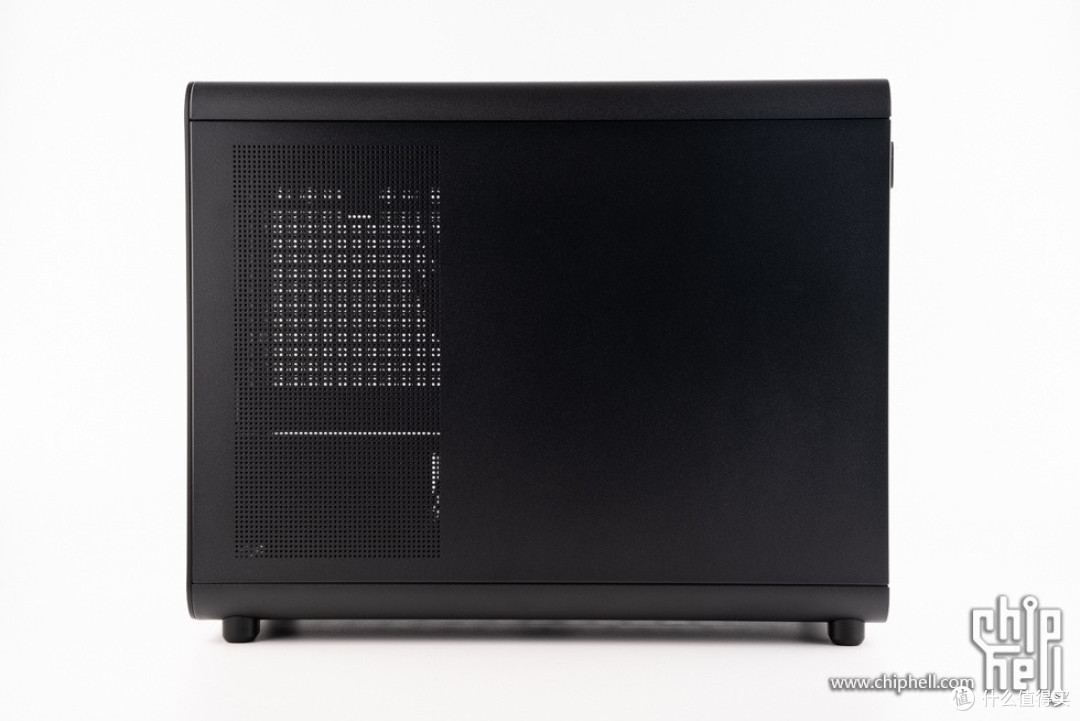

机箱侧面一览。

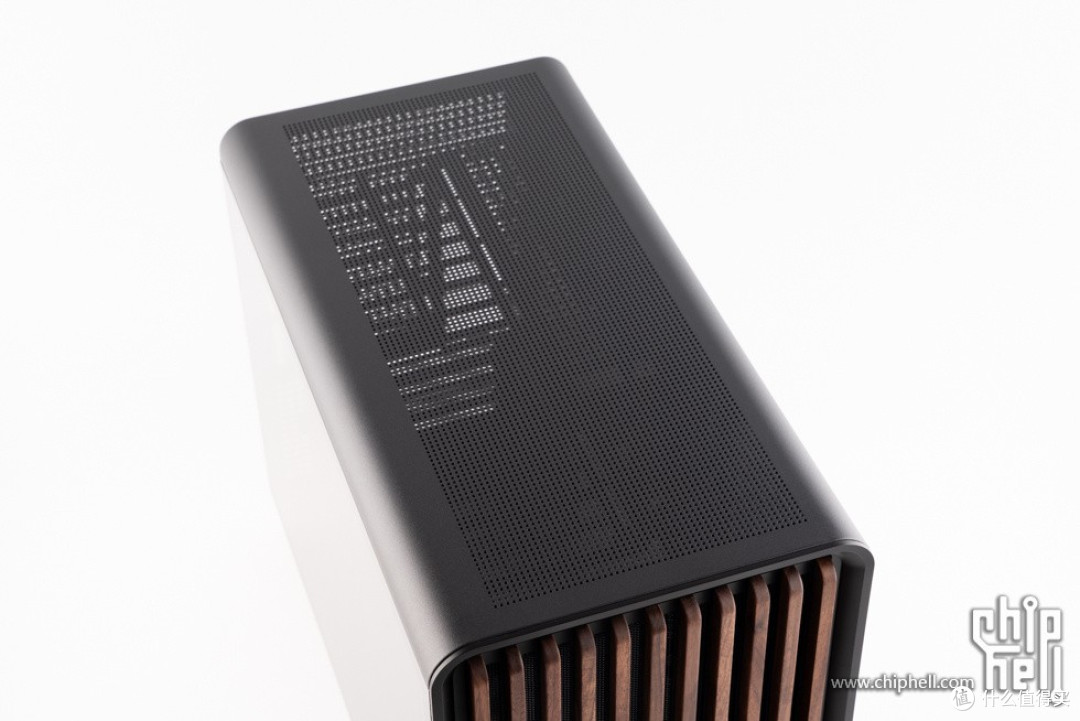

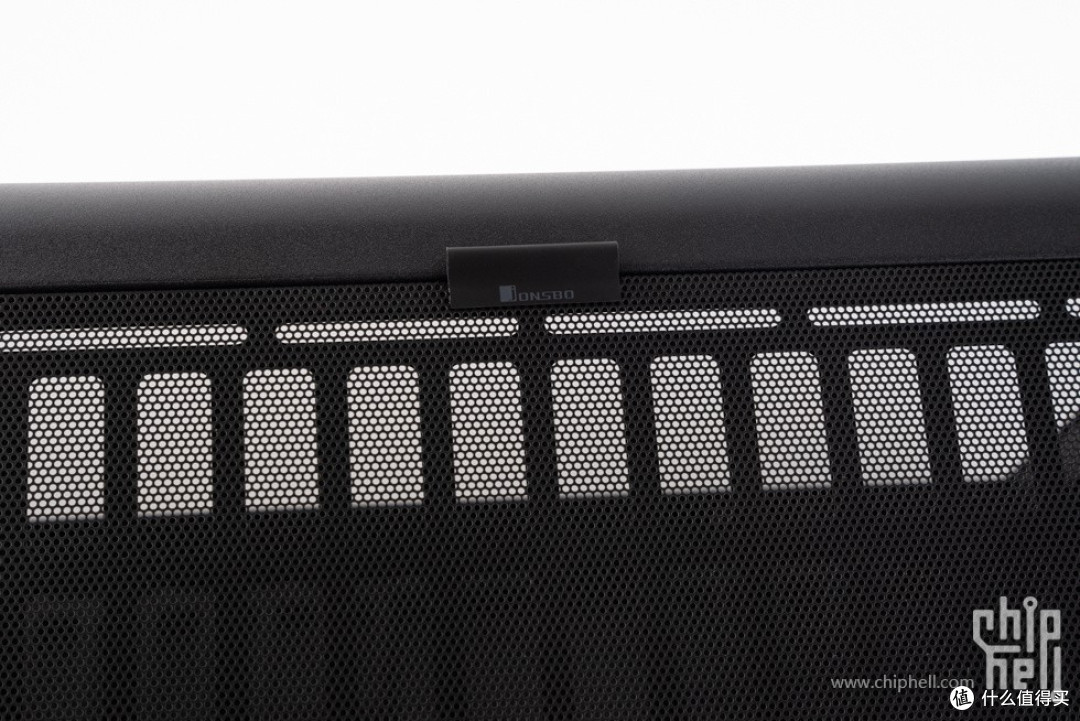

机箱顶部。

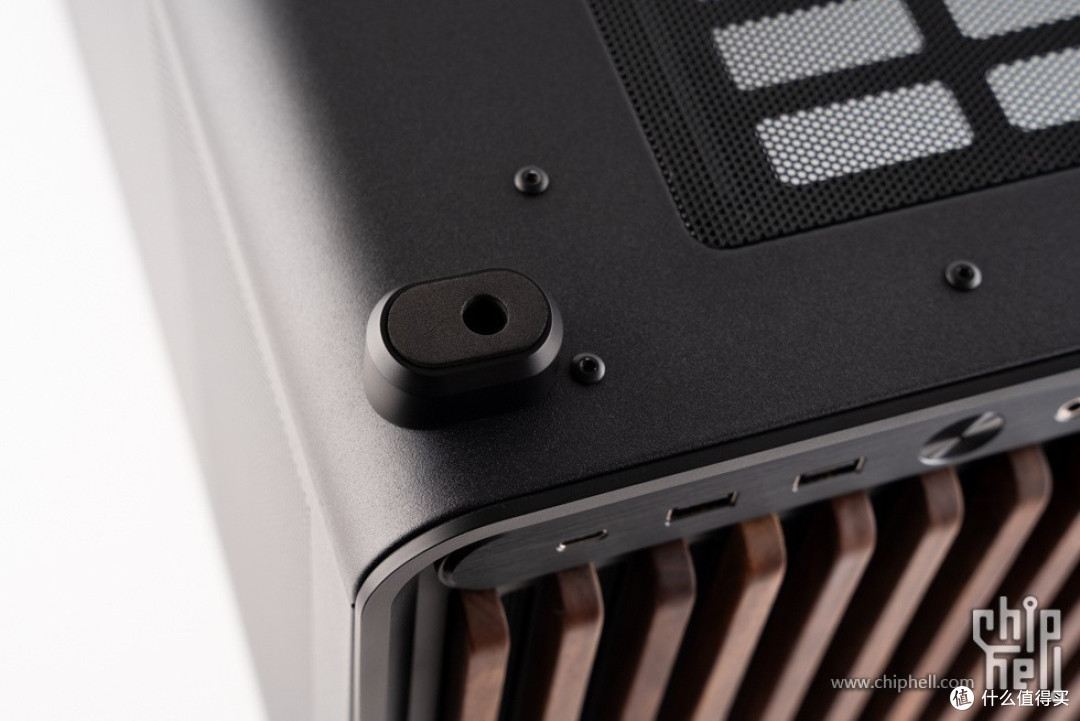

圆角细节。

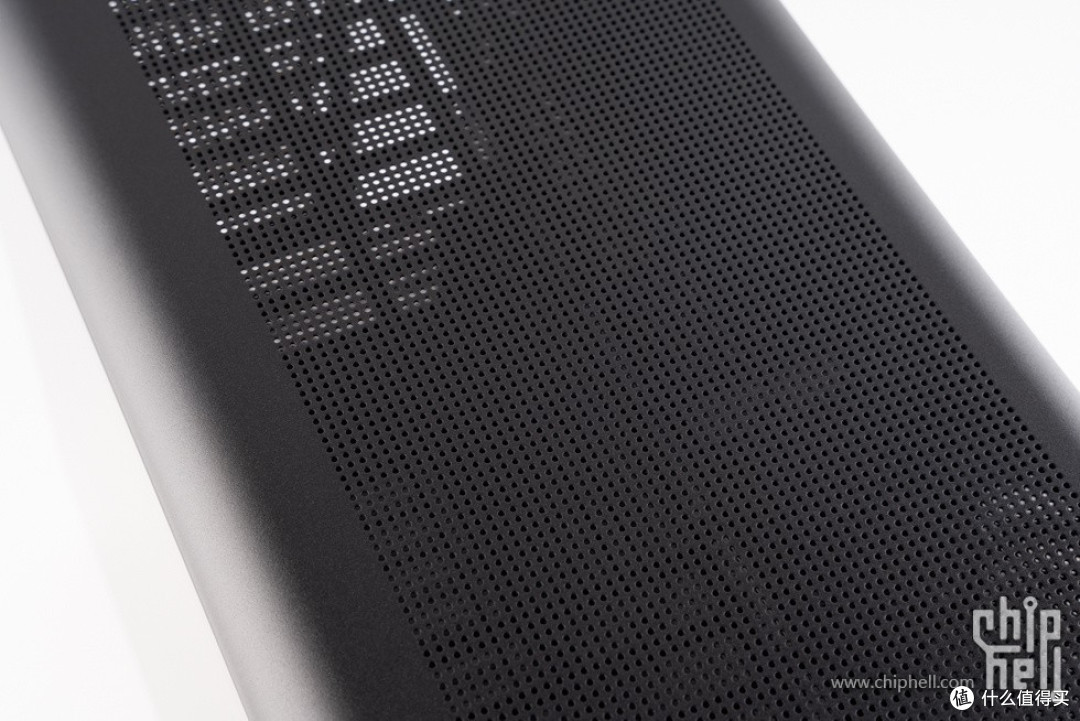

散热开孔。

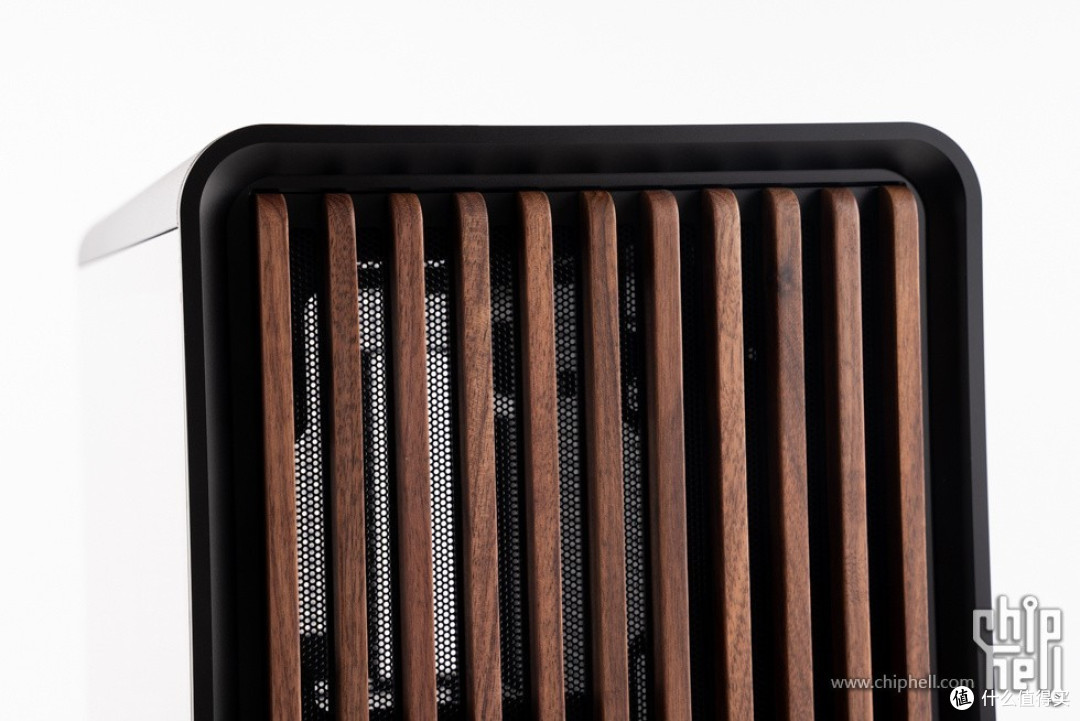

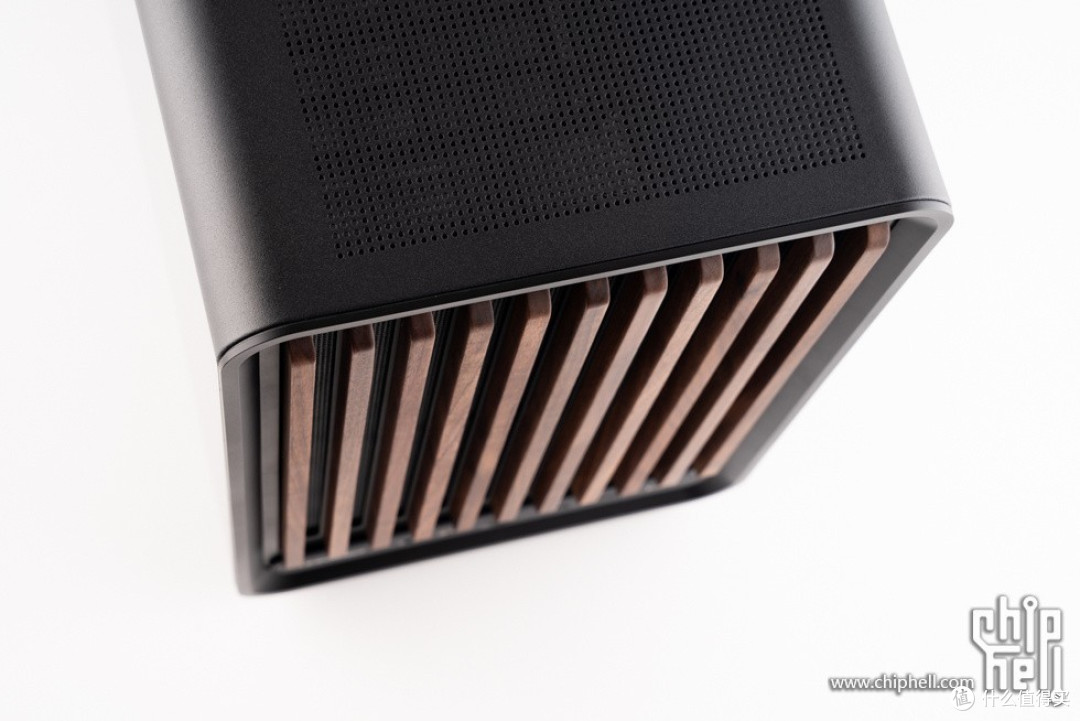

前面板格栅细节。

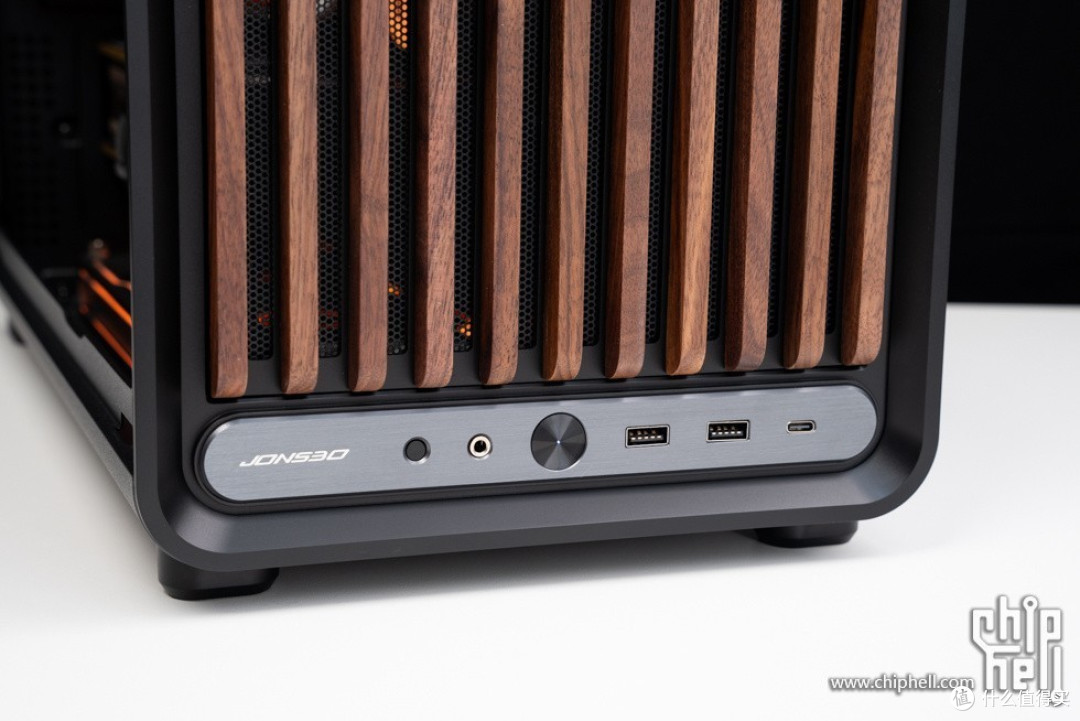

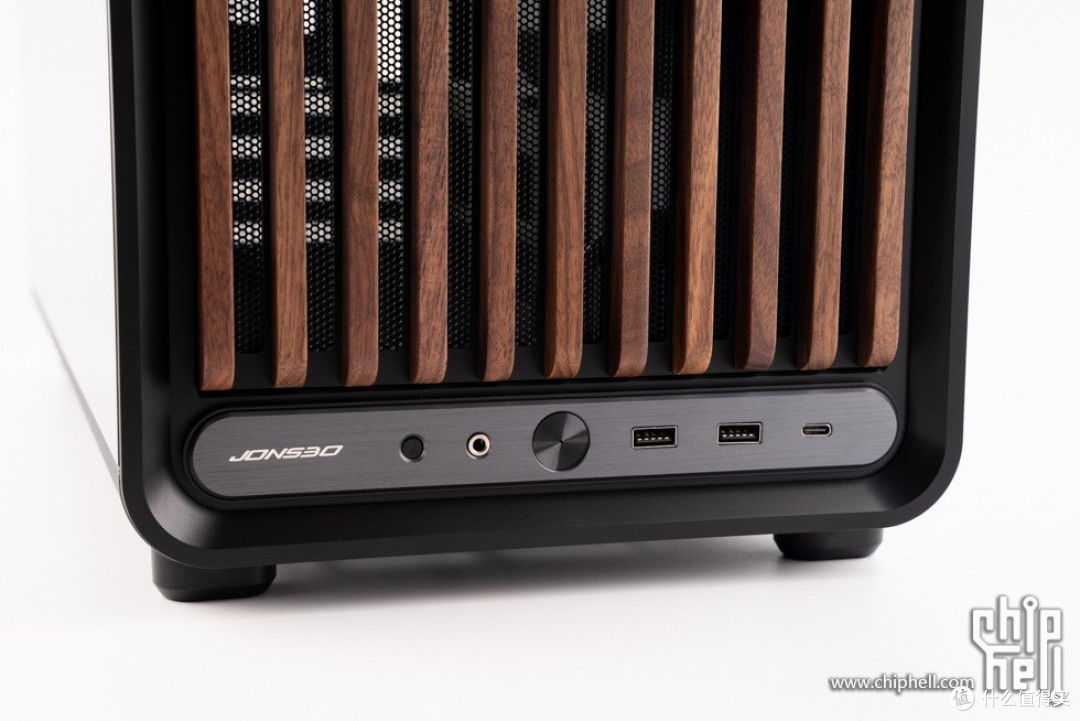

采用阳极拉丝工艺的I/O面板，左侧有乔思伯logo，接口及按钮从左至右依次是重启按钮、耳机&麦克风复合音频口、开机按钮、2个USB 3.2 Gen1 Type-A接口、1个USB 3.2 Gen2 Type-C接口。

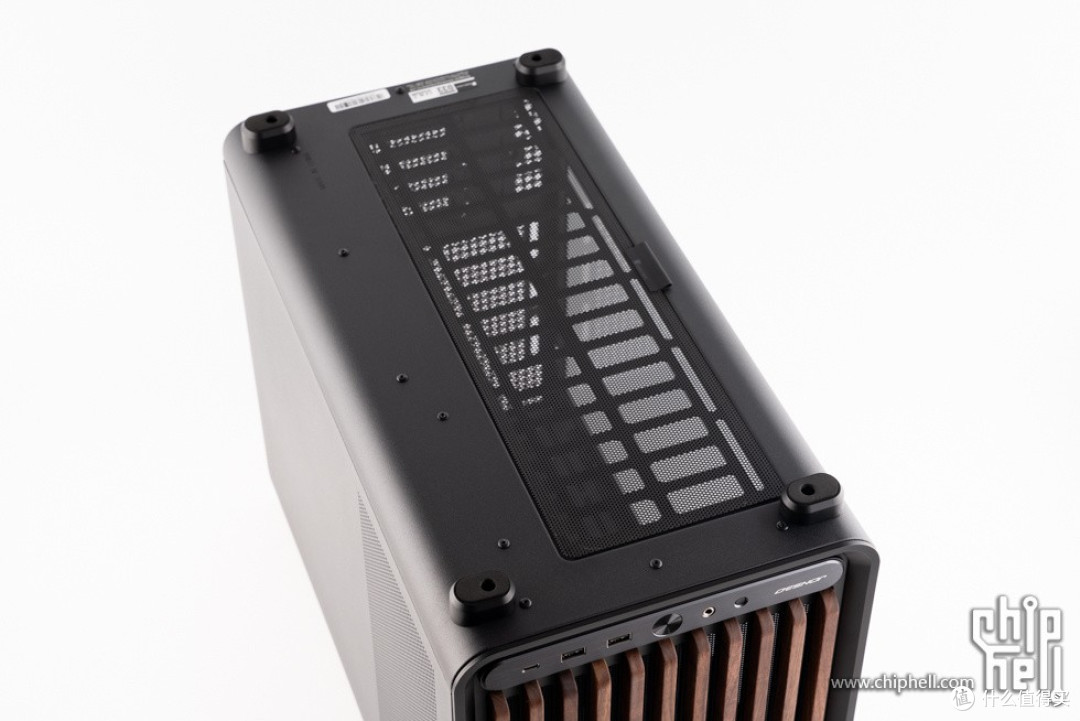

机箱底部一览。
机箱脚垫。

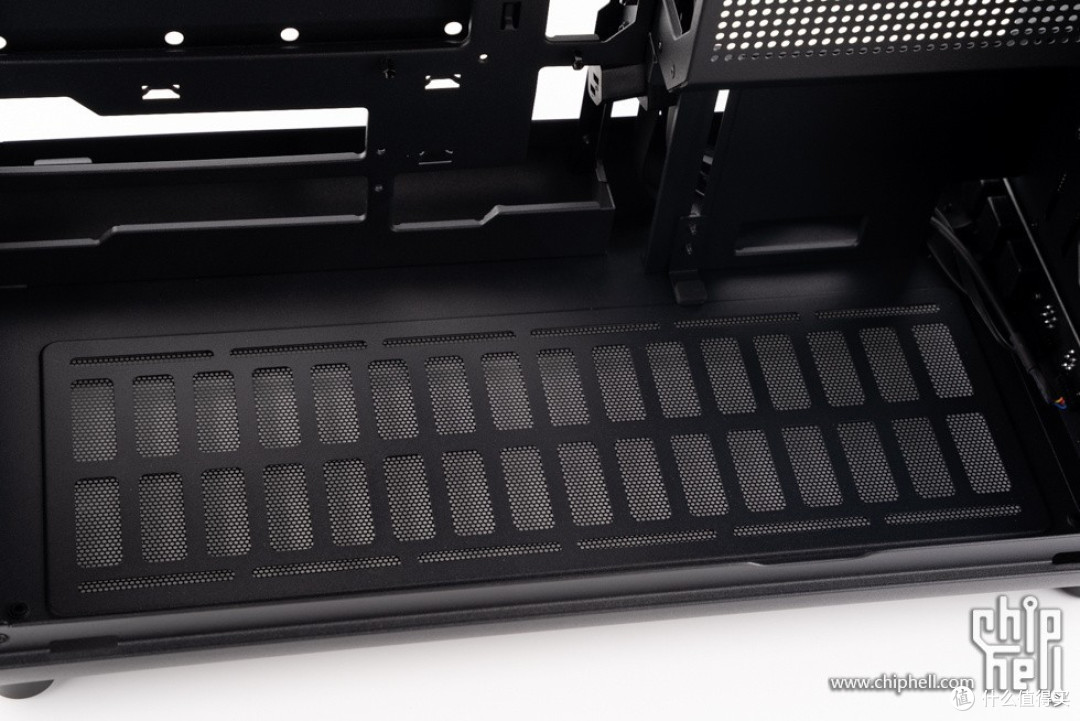

机箱底部进风配备磁吸防尘网，有效阻隔灰尘入侵。

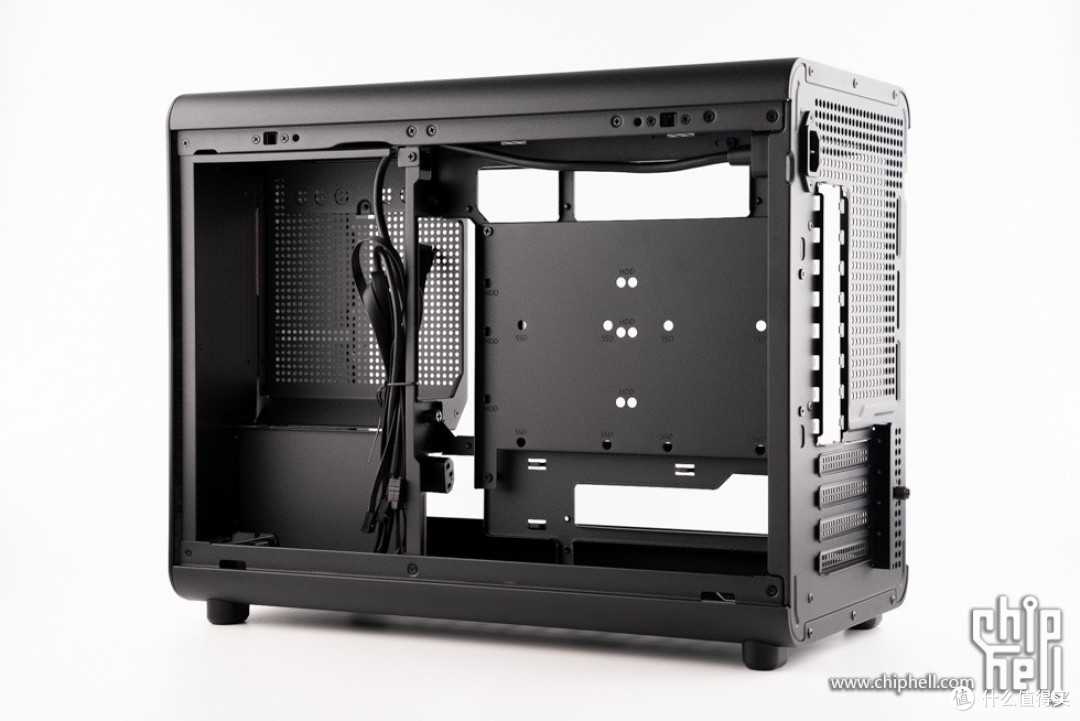

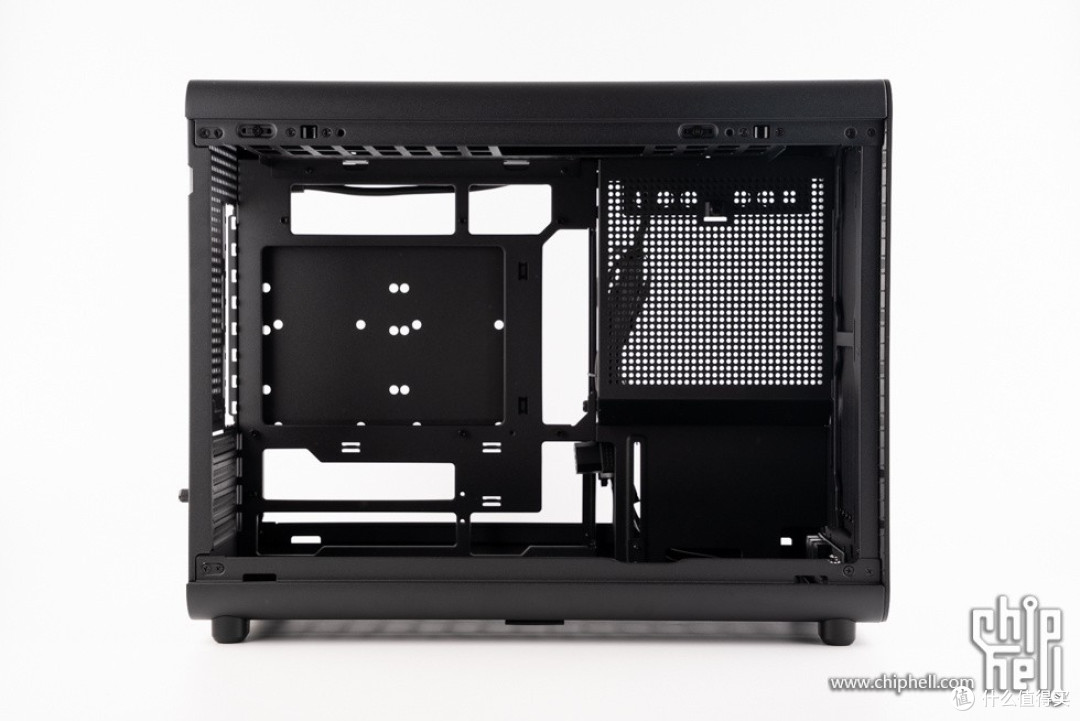

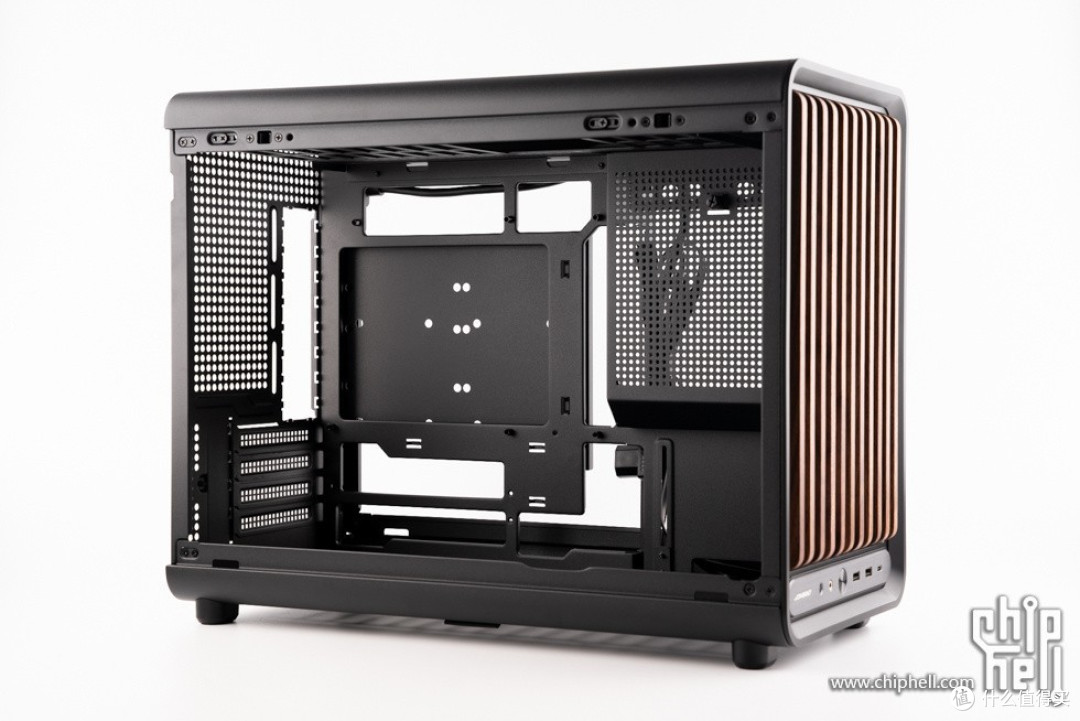

移除左侧玻璃侧板。

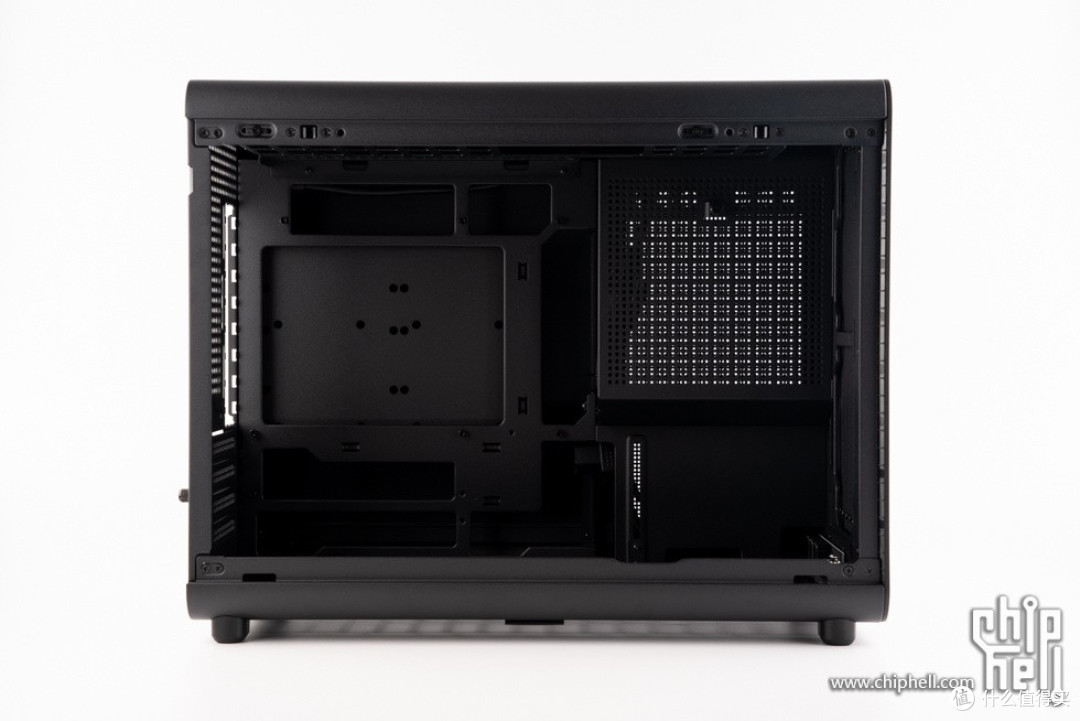

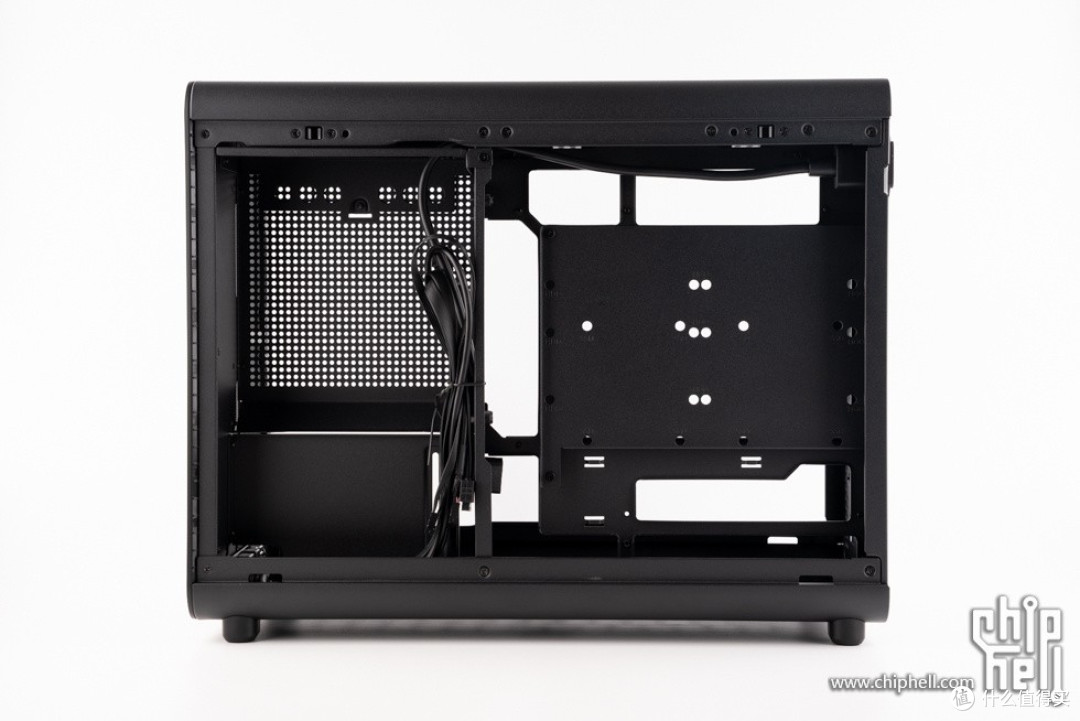

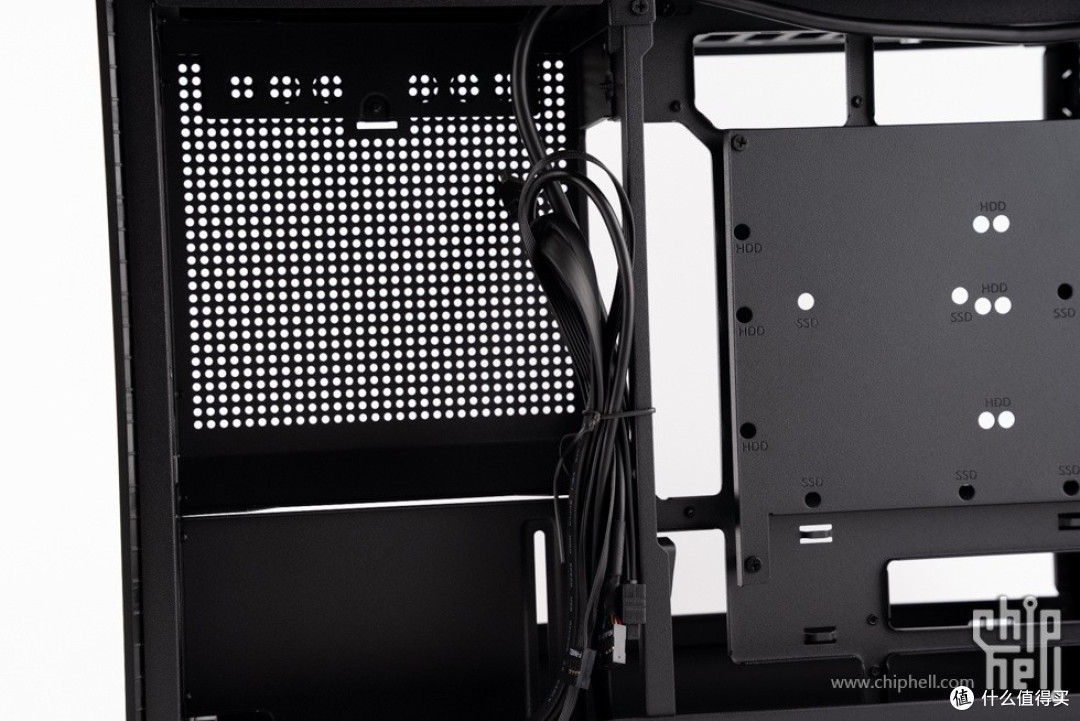

背线侧展示。
侧面视角。
机箱顶部的360冷排位。

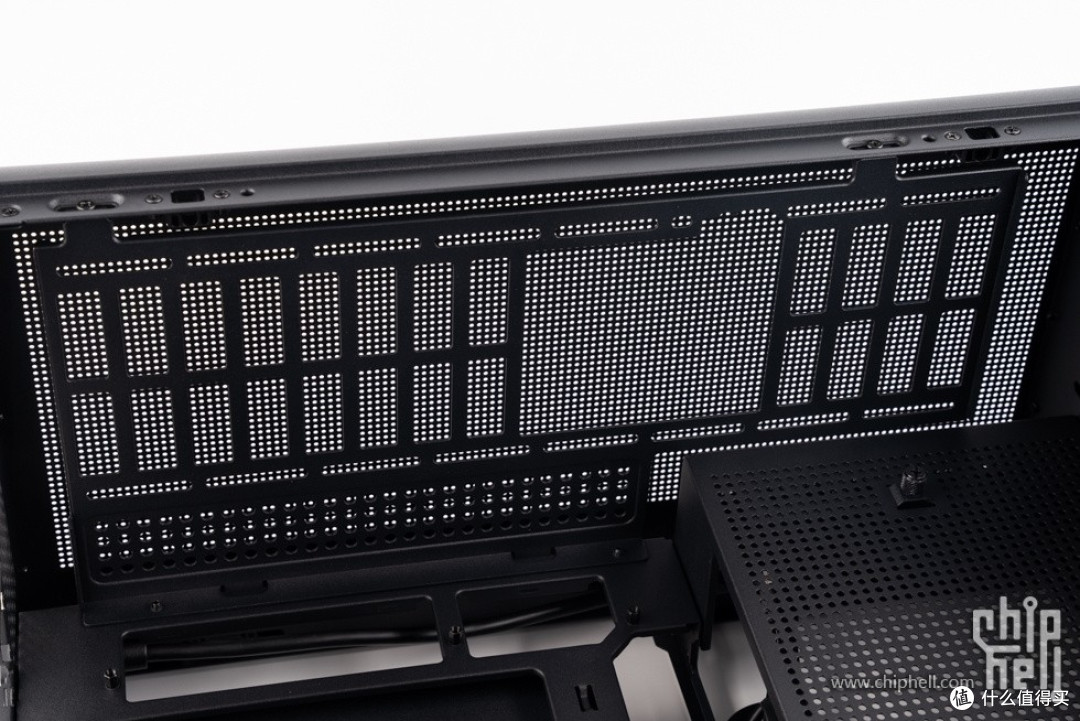

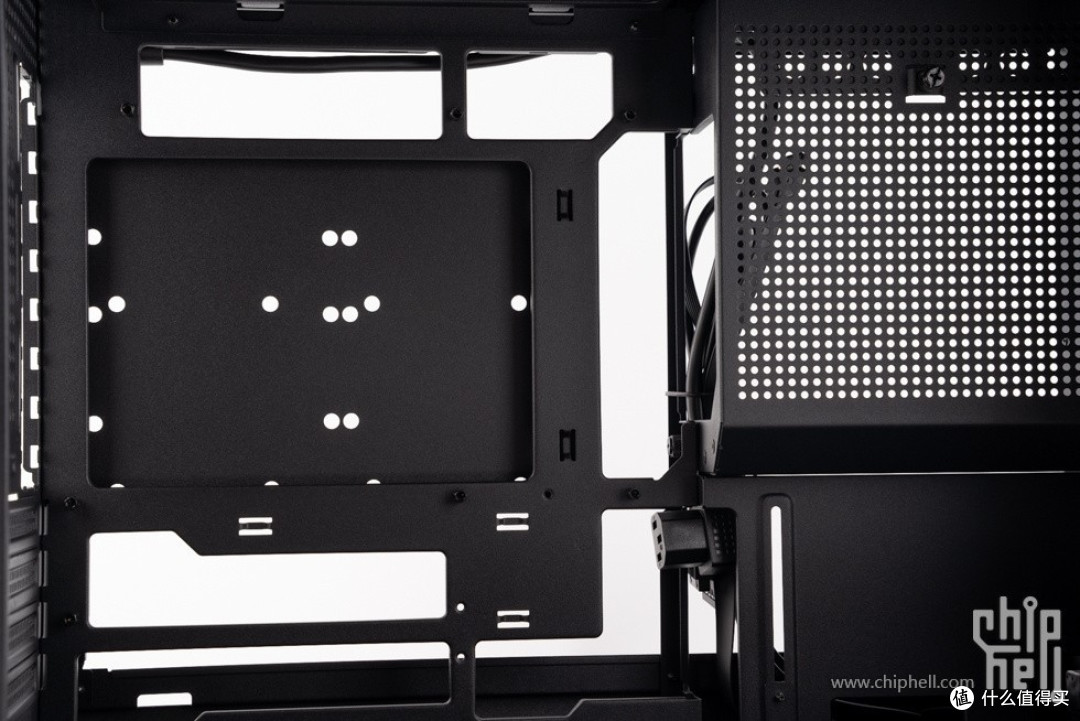

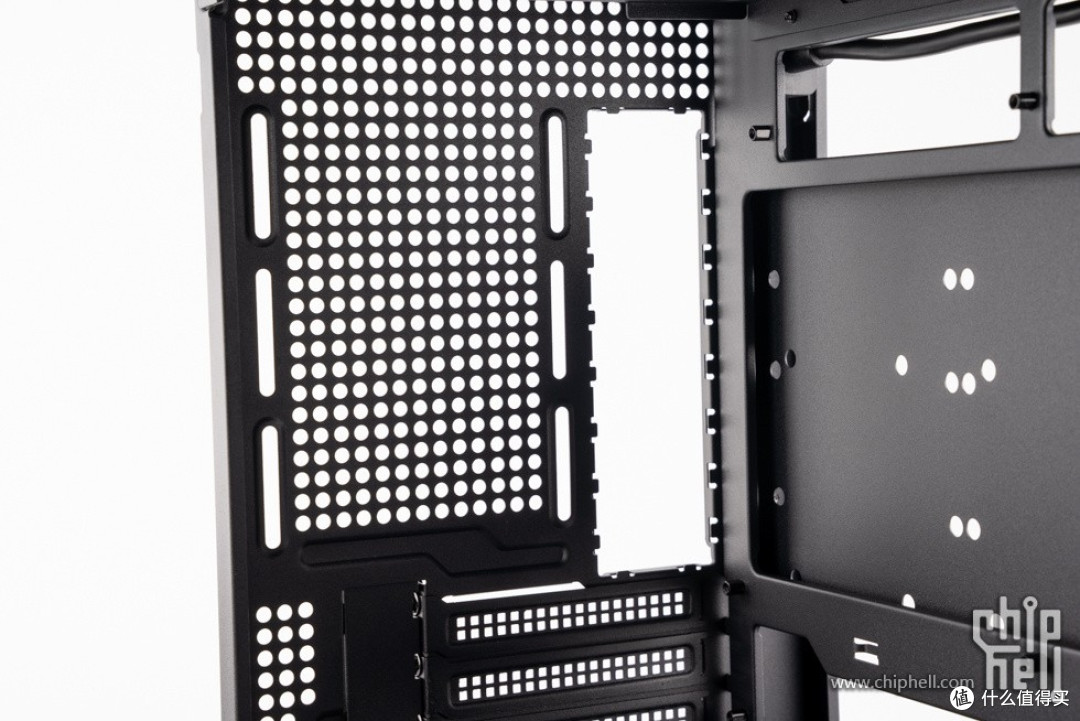

主板安装区域，支持MATX背插主板。
机箱尾部的120mm风扇位。
电源位。
机箱底部的风扇位。

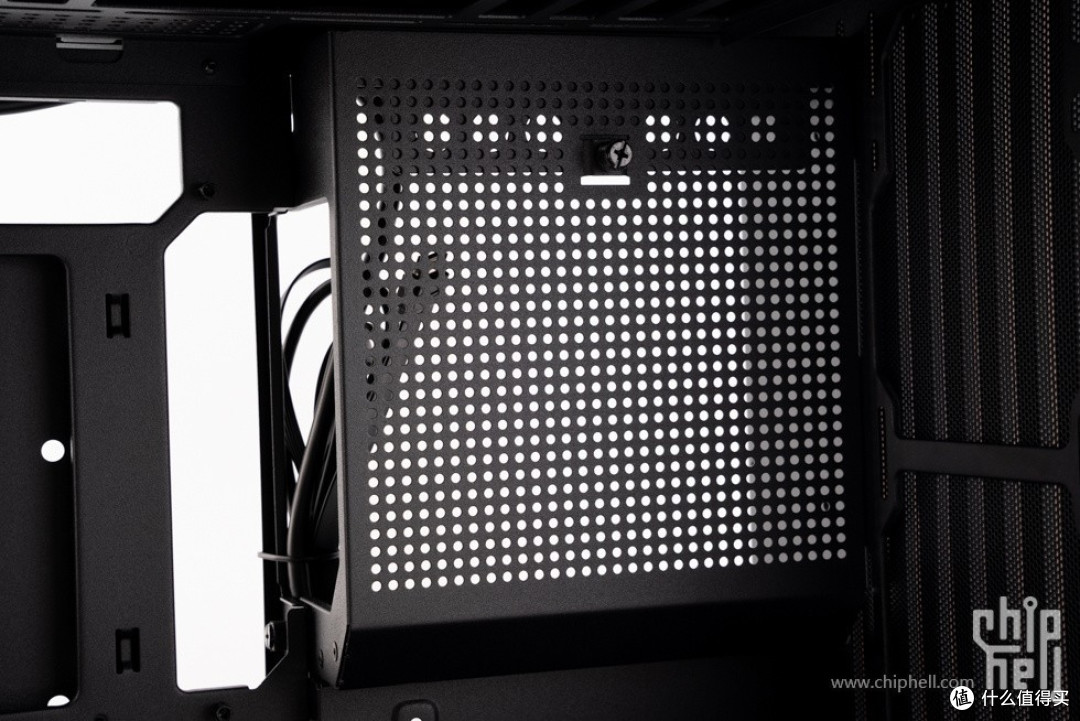

电源仓。
性能测试

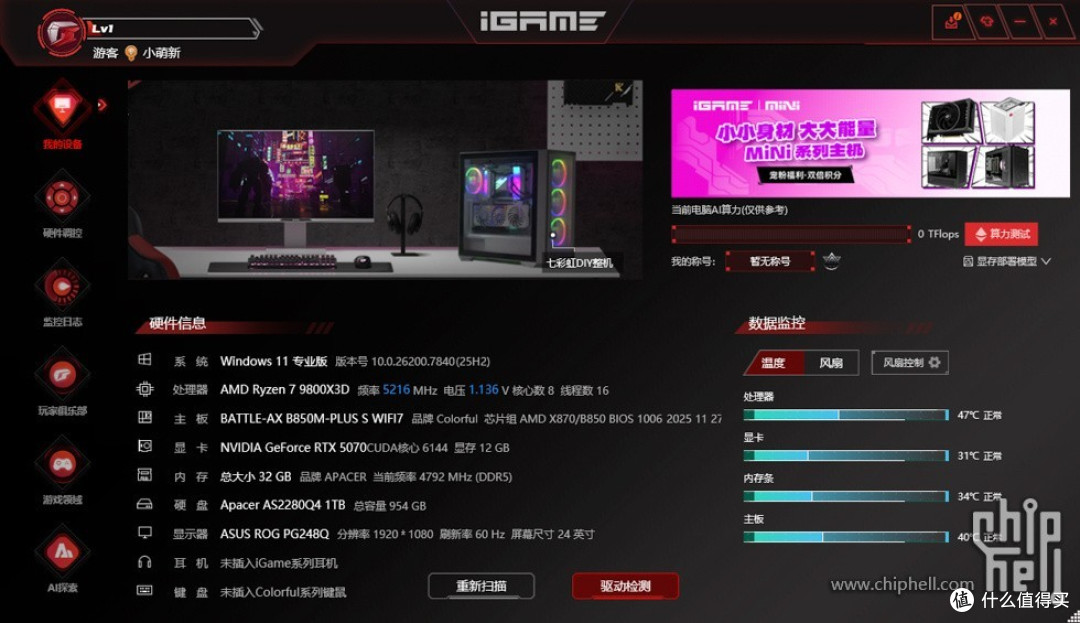

主板自带的自在星球软件，可以显示硬件信息，监控运行状态。

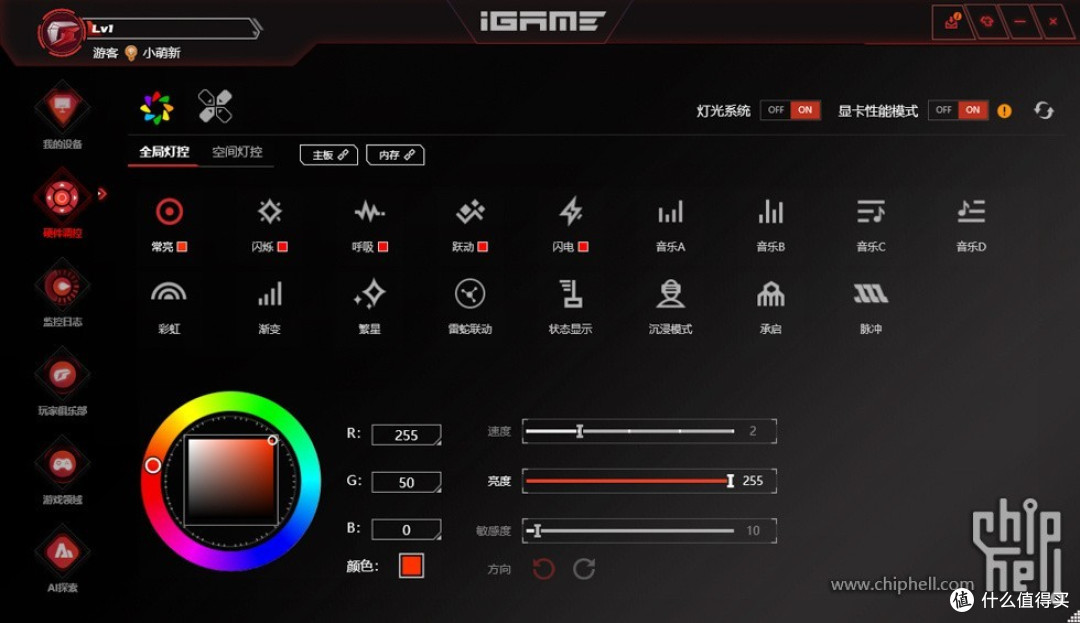

硬件调控界面，可以对灯效进行各种设置。

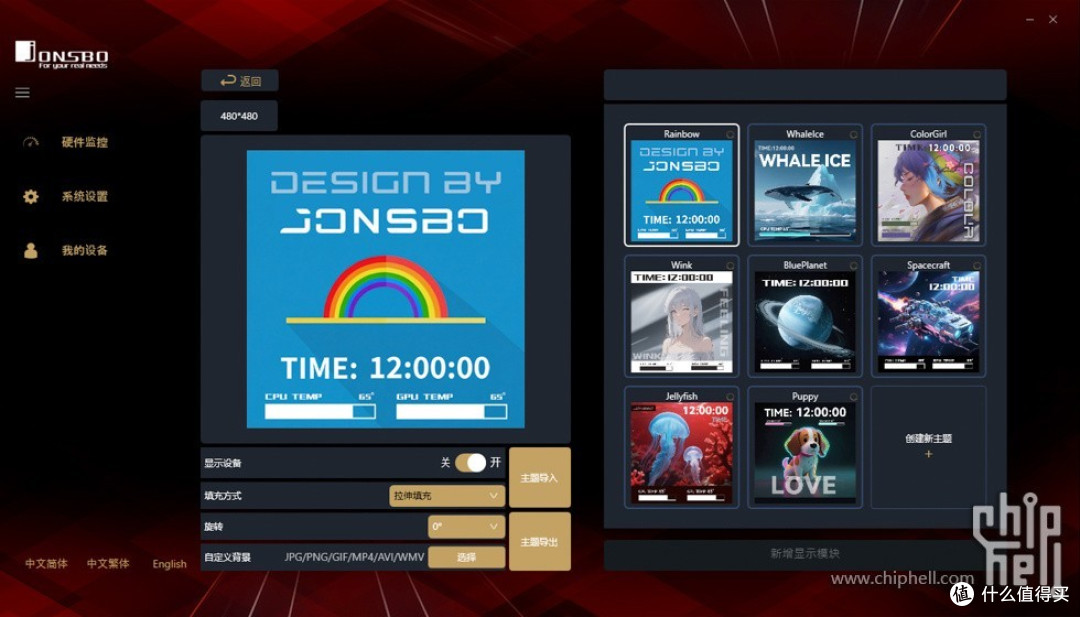

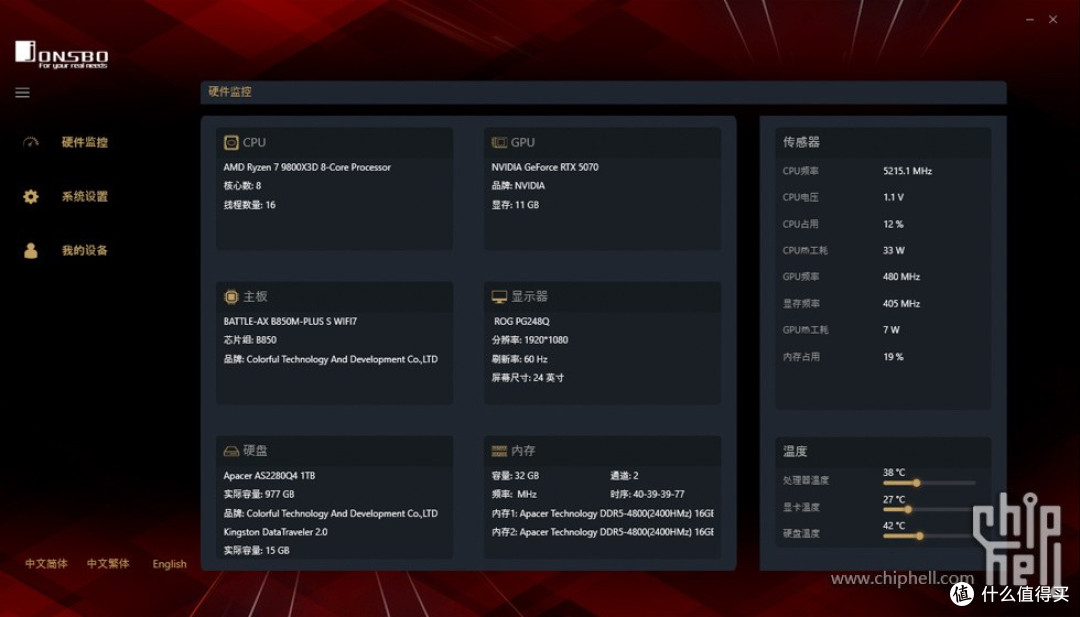

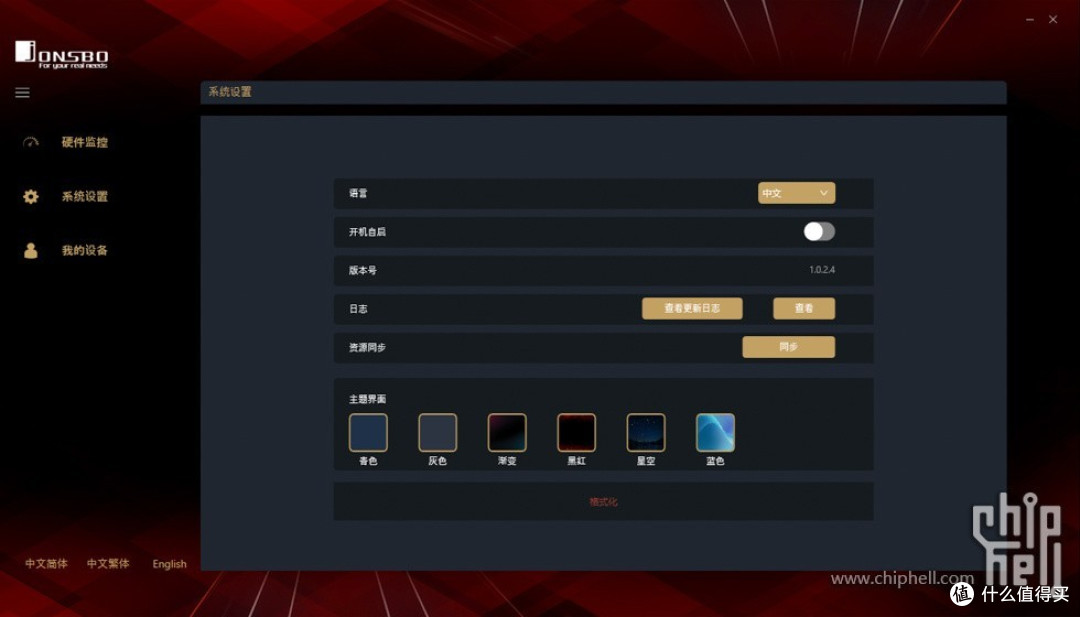

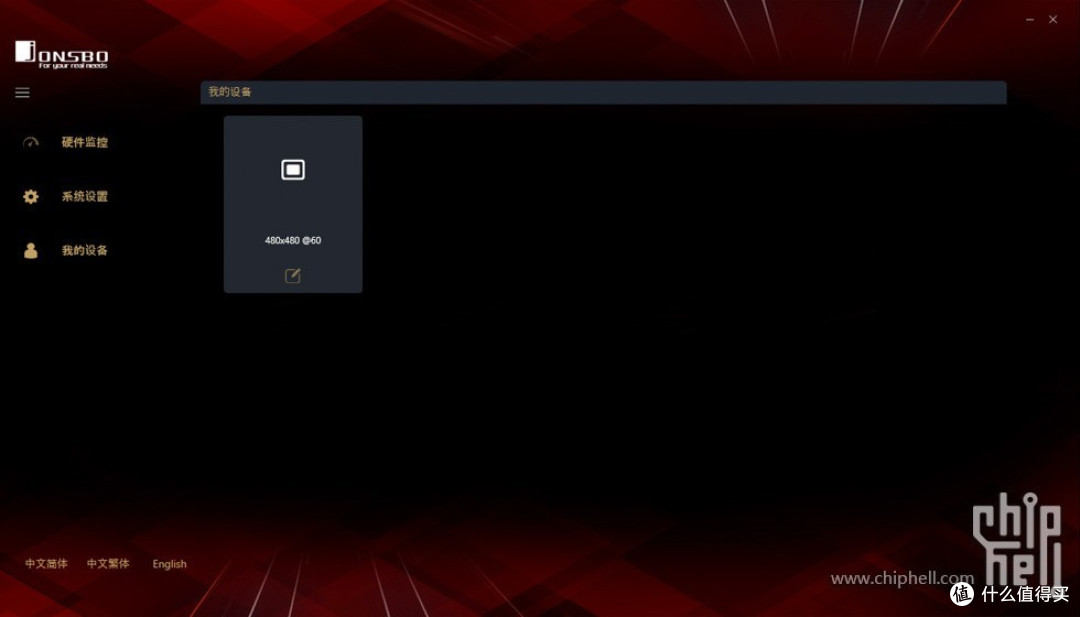

JONSBO AIO 软件，可以进行硬件监控，还能对屏显进行自定义。

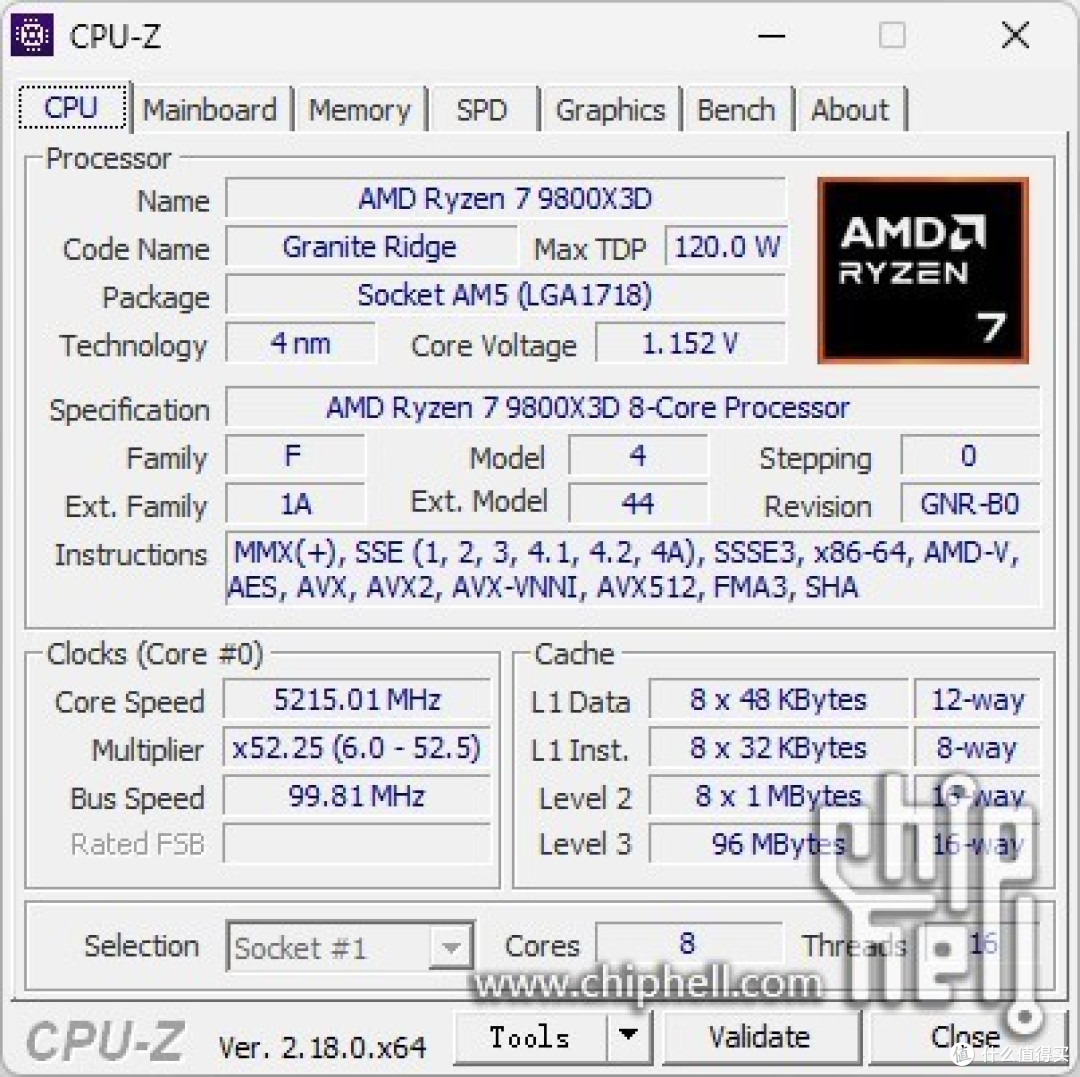

CPU-Z截图。

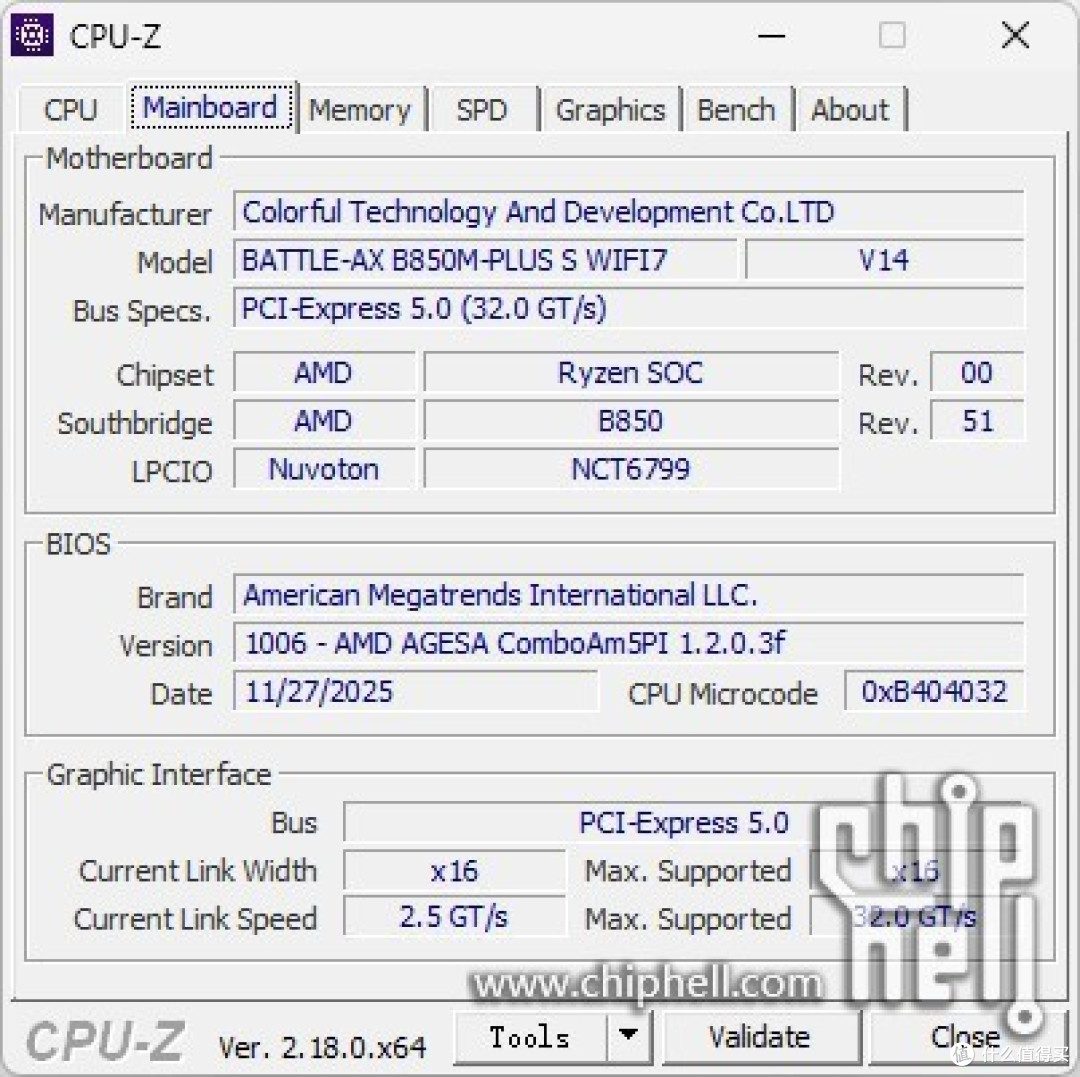

主板信息。

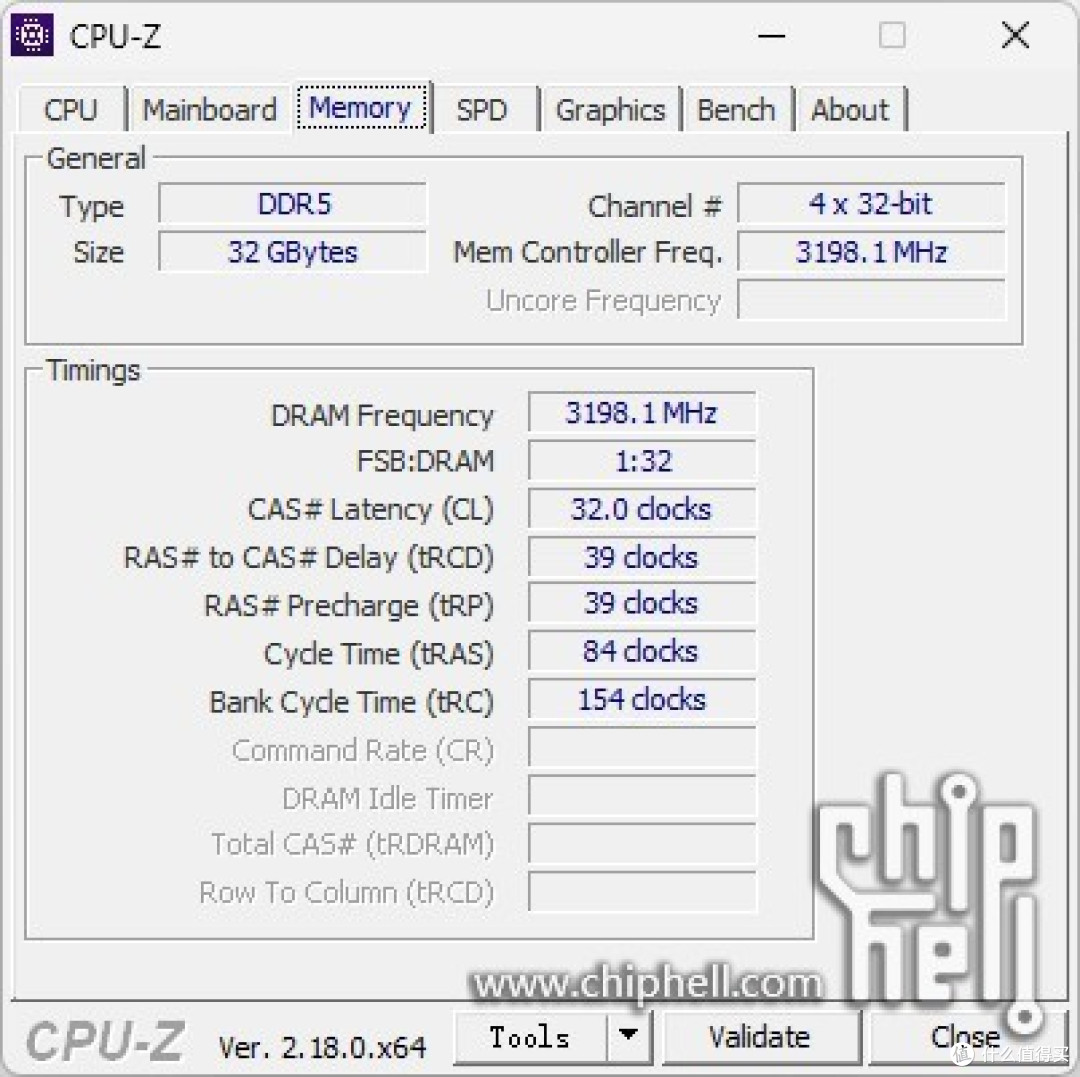

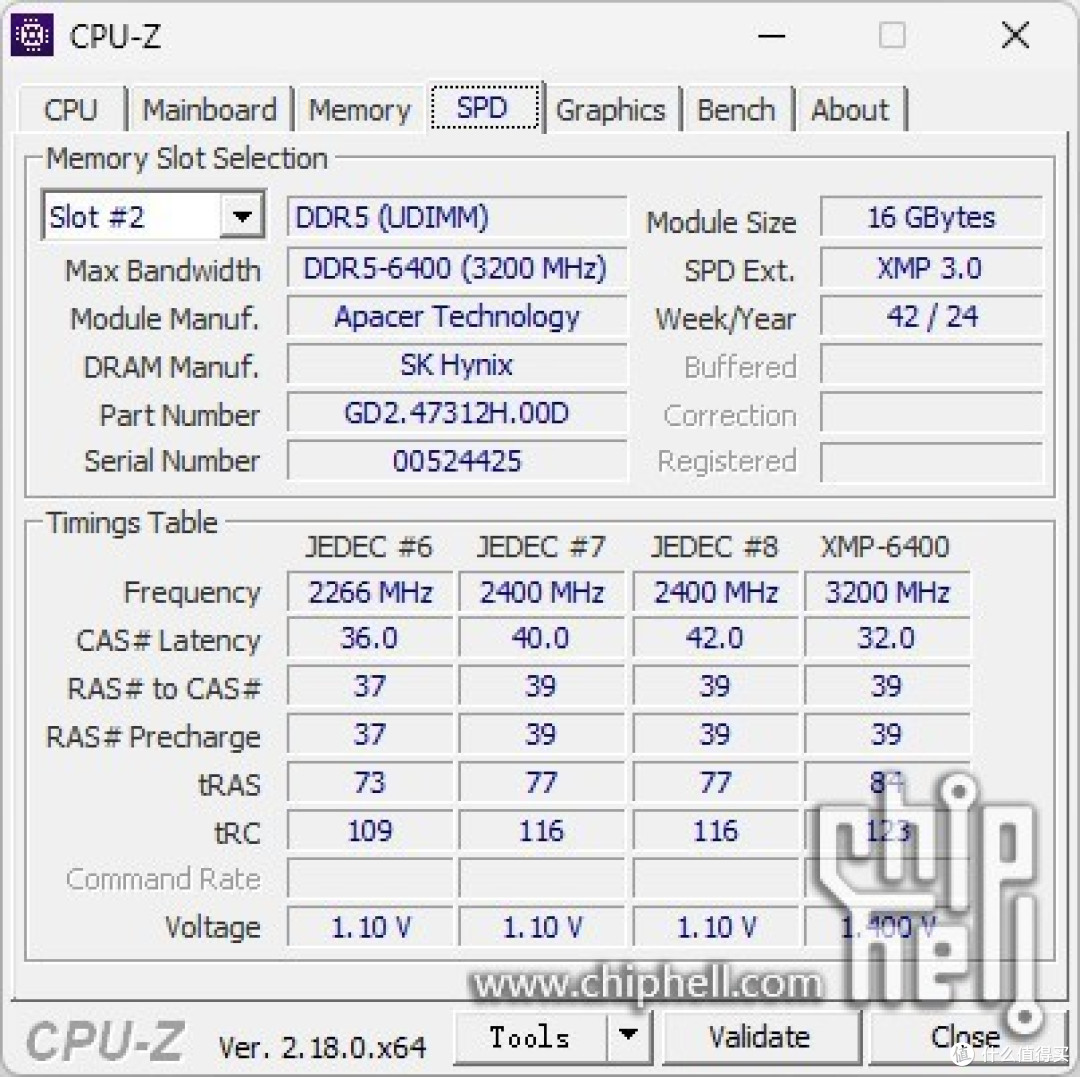

内存信息。
可以看到使用的是海力士的内存颗粒。

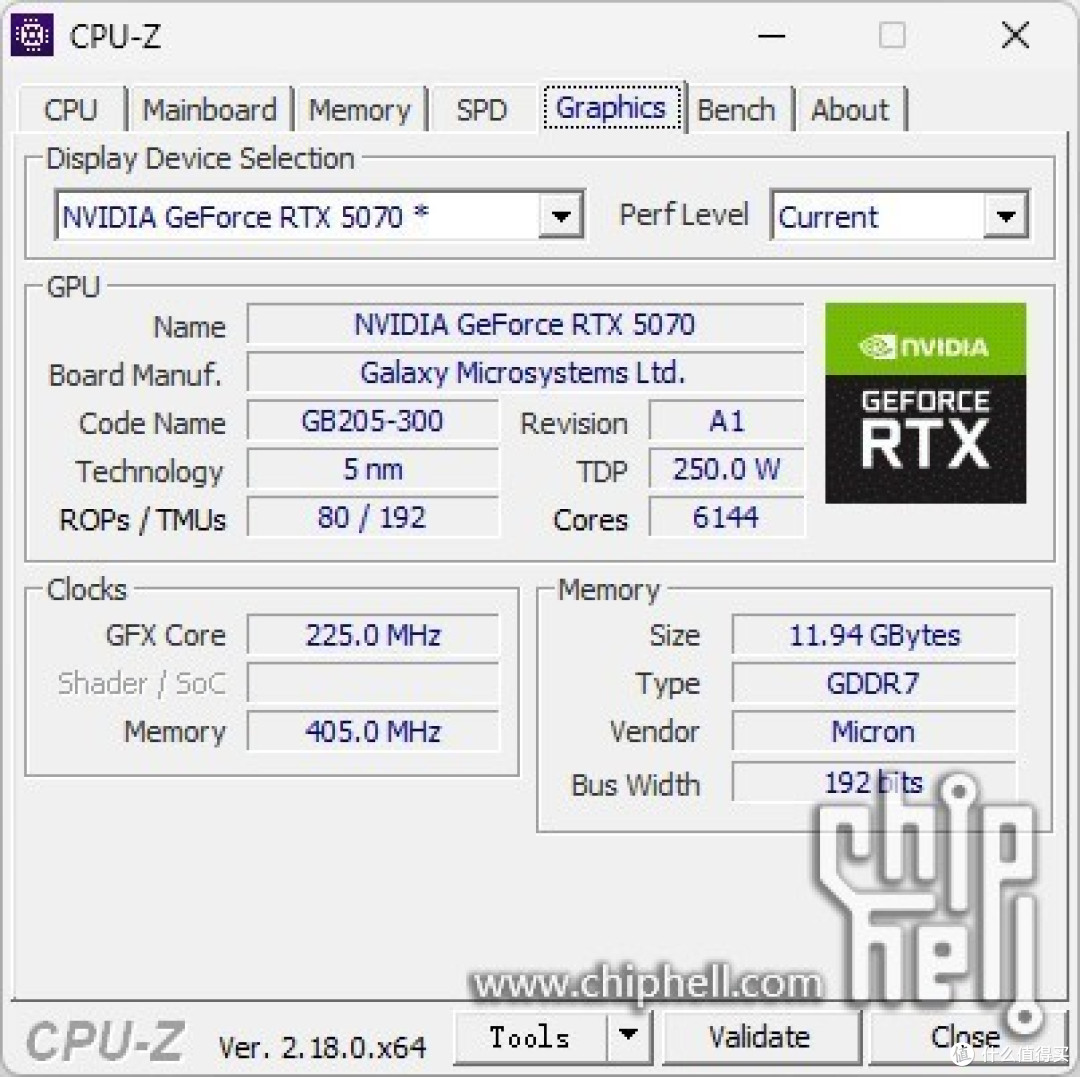

显卡信息。

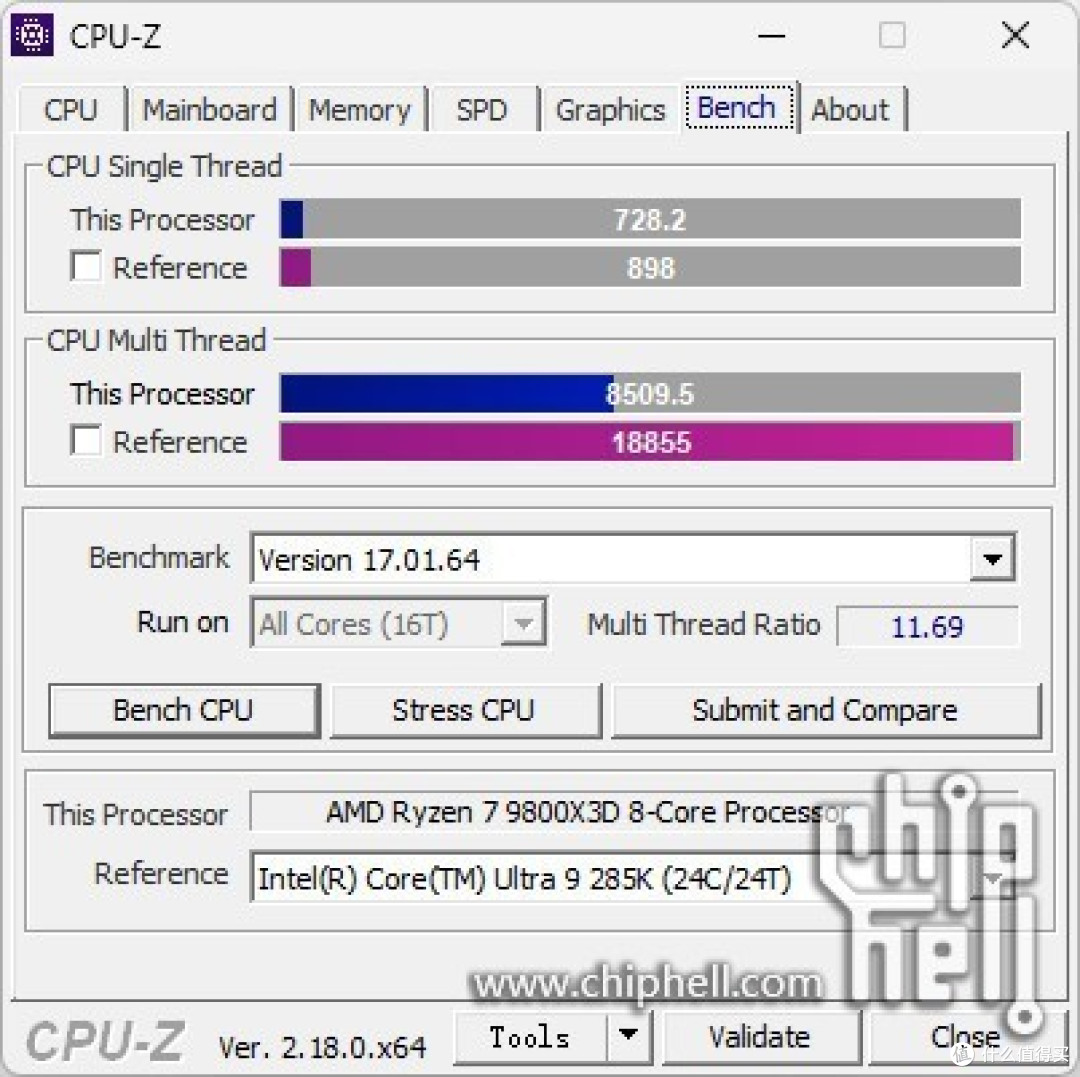

CPU-Z跑分测试。

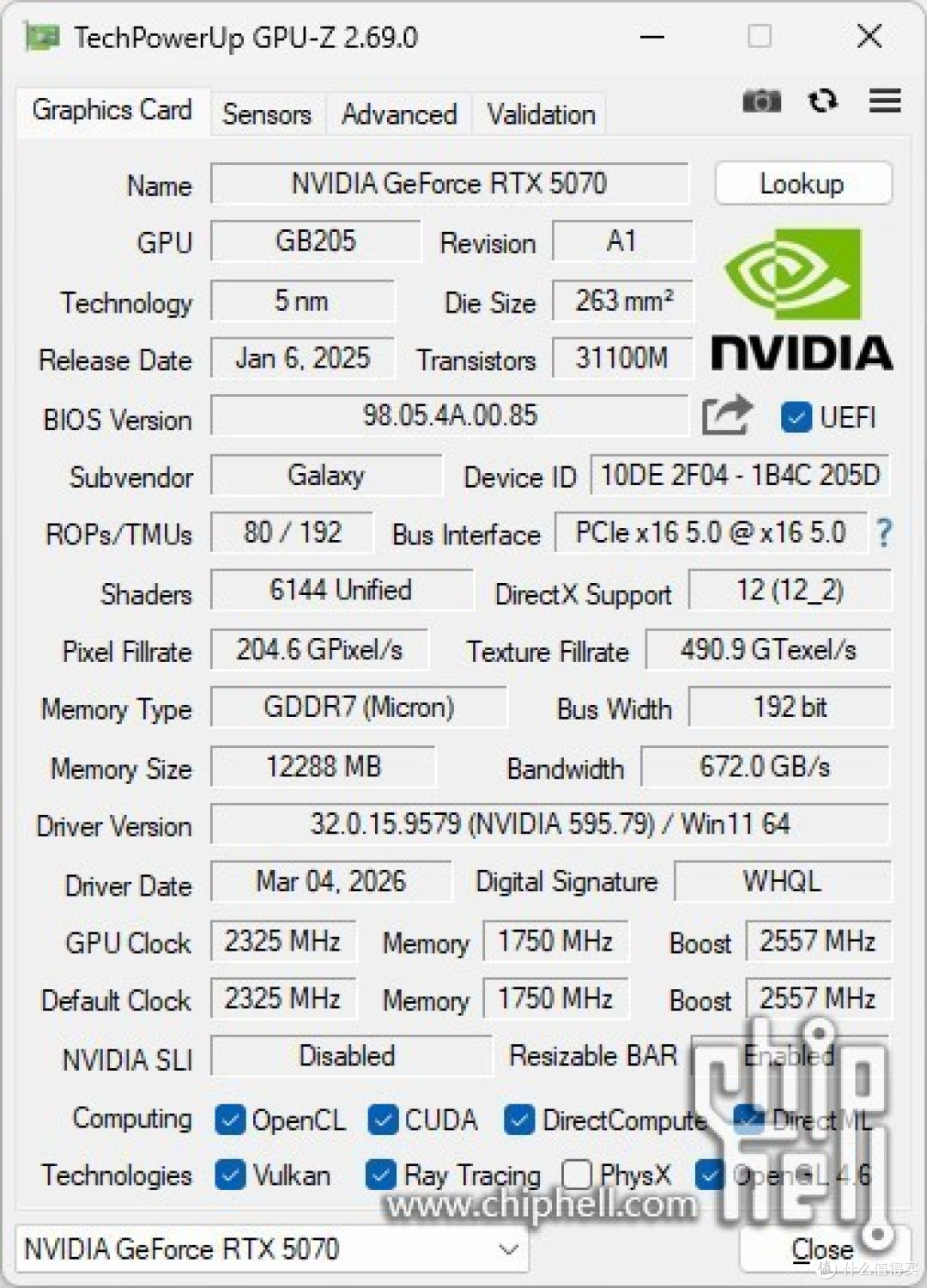

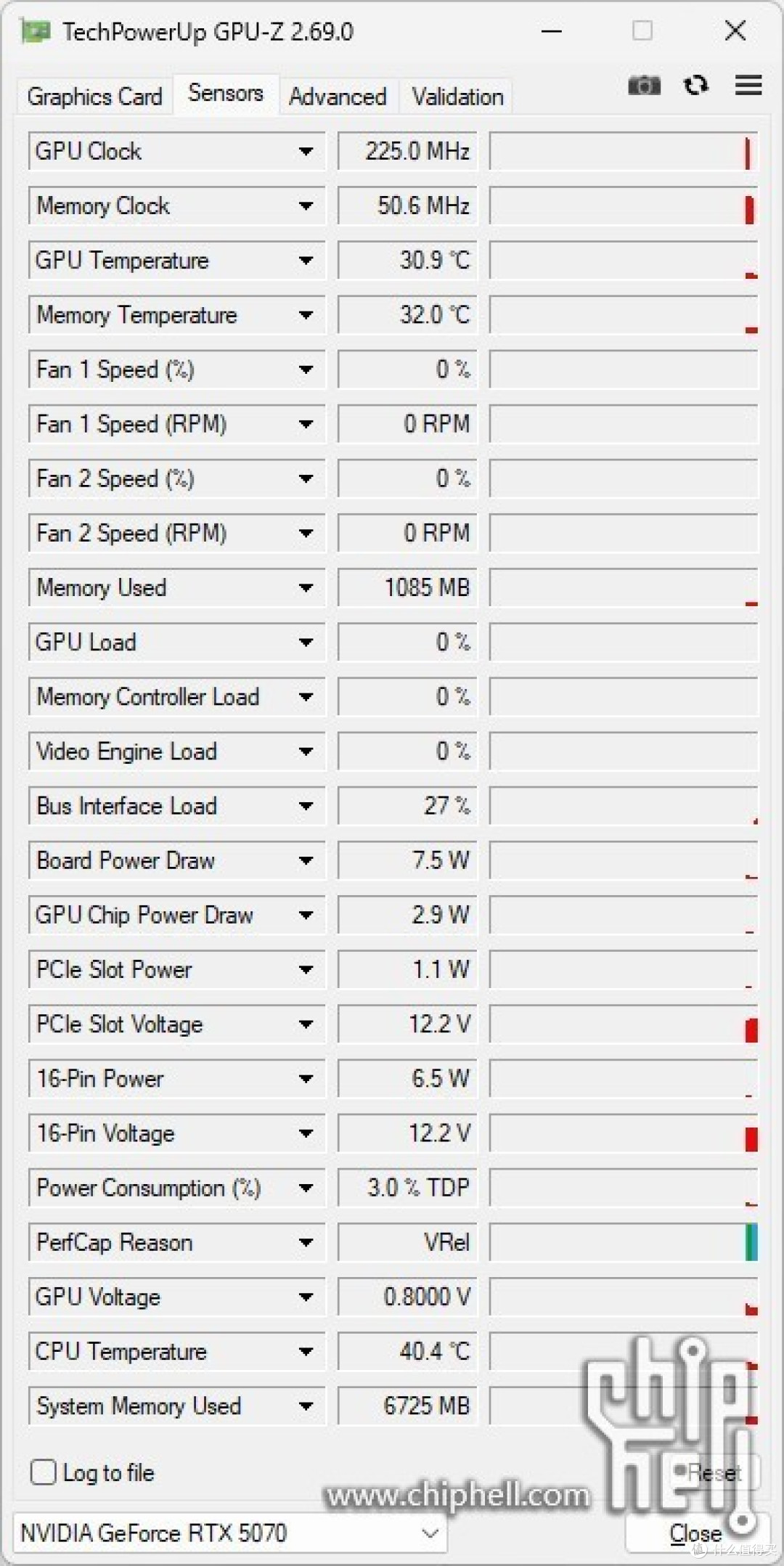

GPU-Z截图。

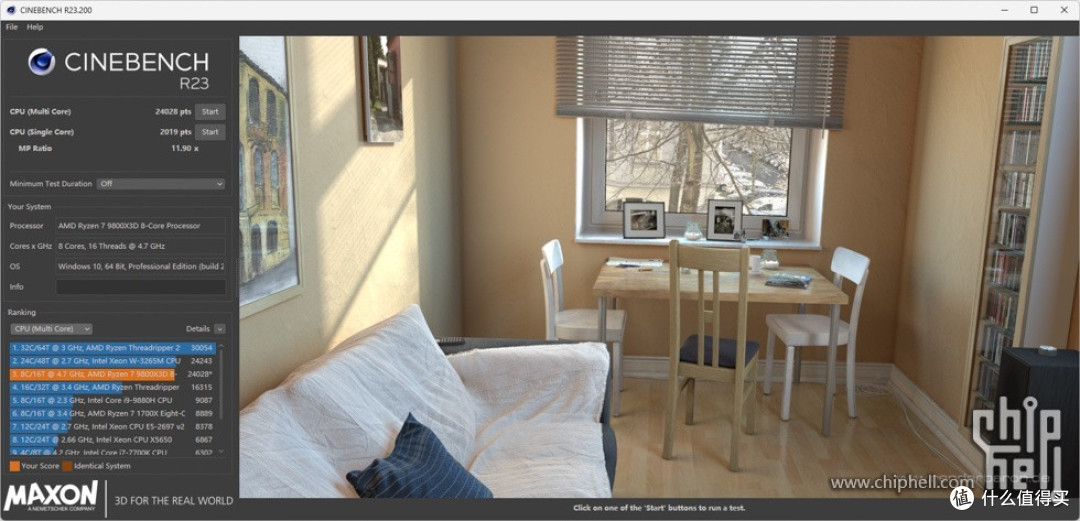

Cinebench R23 测试结果，CPU多核为24028 pts。
Cinebench R23 测试结果，CPU单核为2019 pts。
AIDA64 内存性能测试。

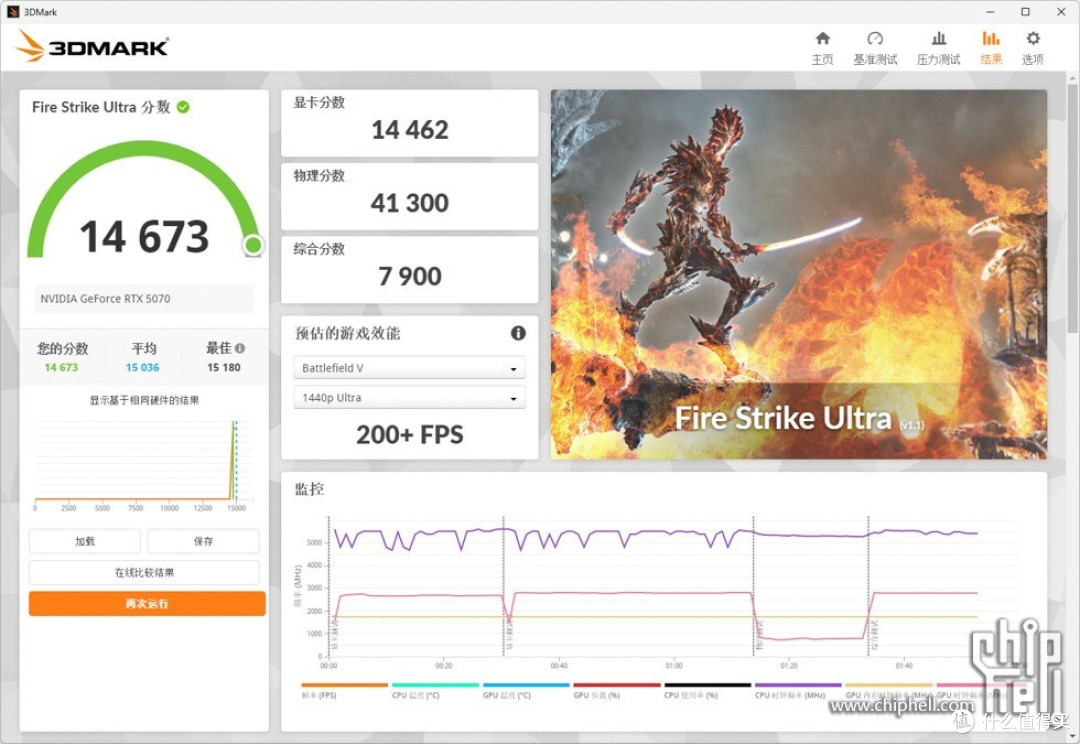

3DMark Fire Strike Ultra 得分14673，显卡得分14462。

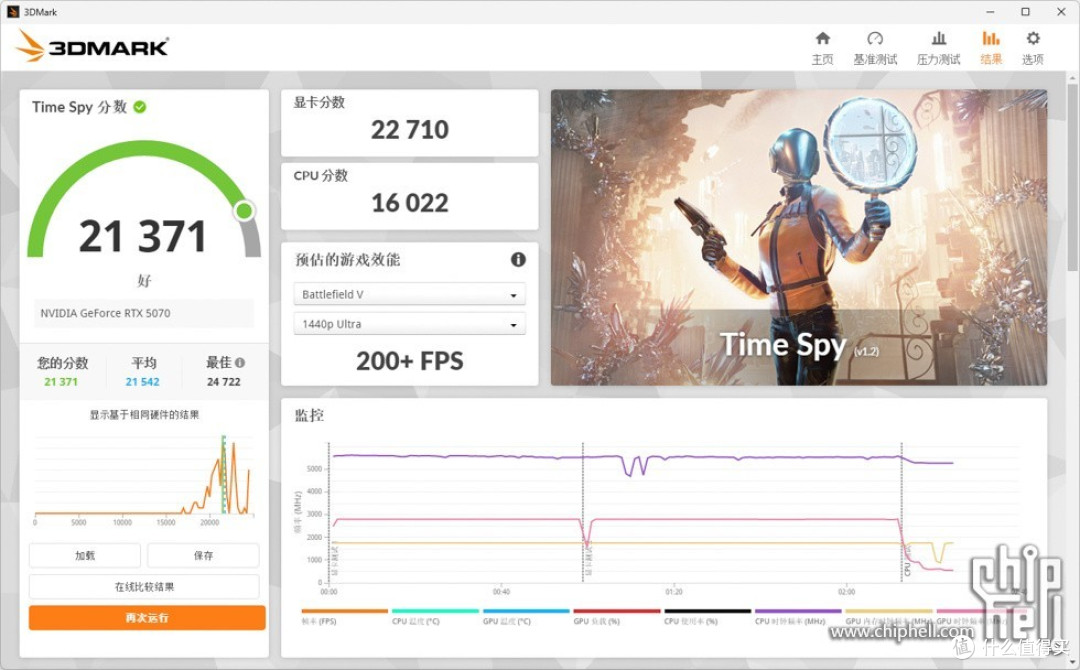

3DMark Time Spy 得分21371，显卡得分22710。

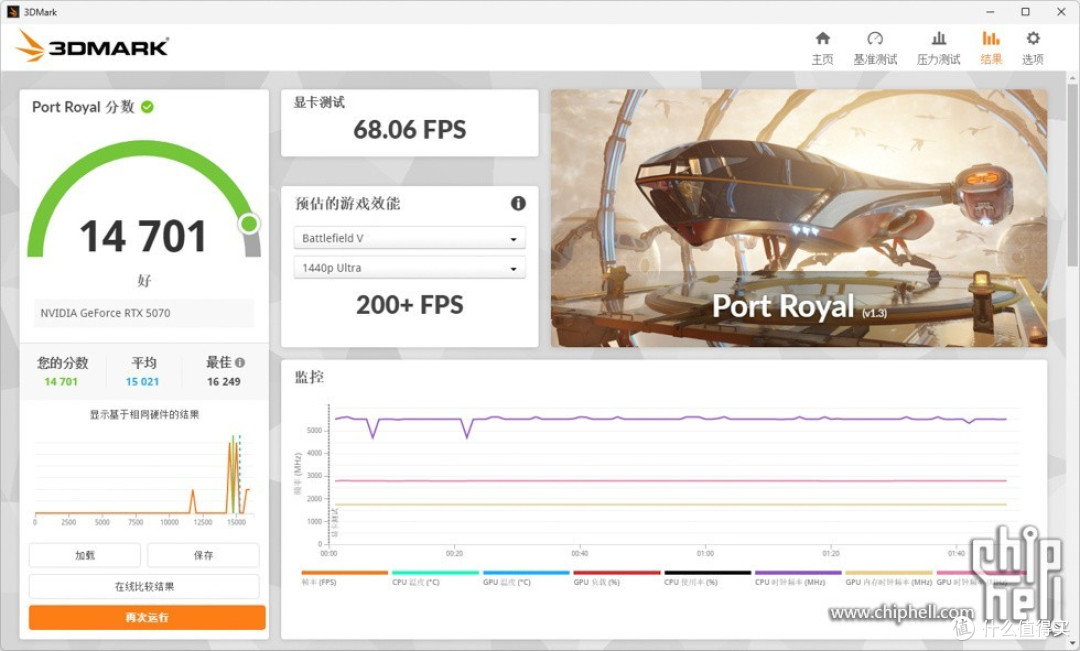

3DMark Port Royal 得分为14701。

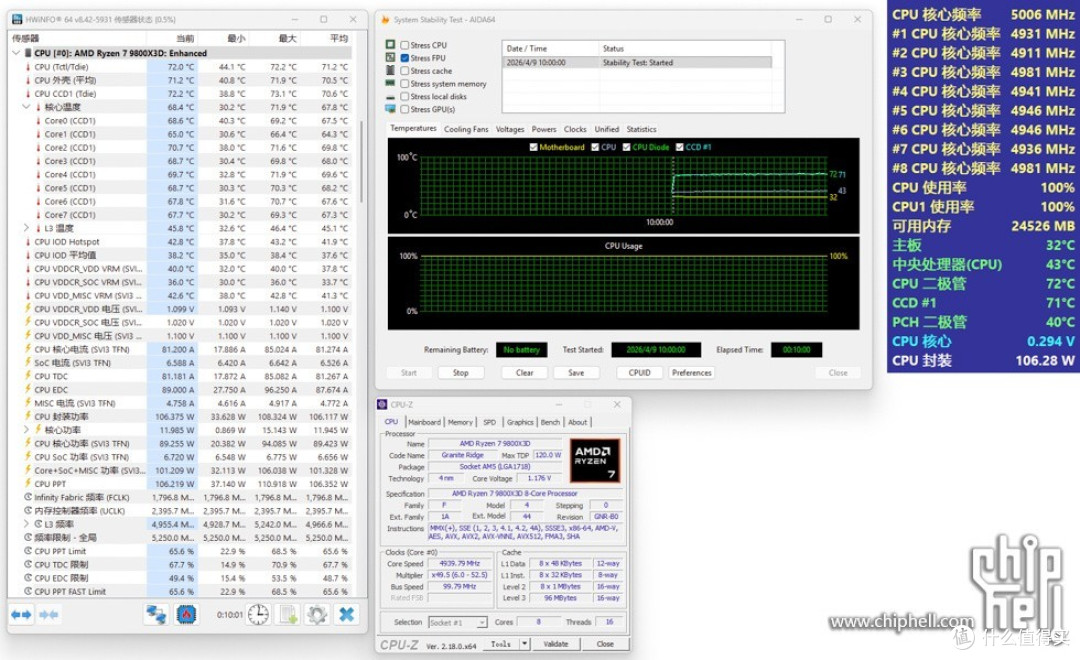

AIDA64 FPU 拷机测试，R7 9800X3D 全核心5.0GHz，测试10分钟，
CPU核心平均温度：67.5℃ 64.3℃ 69.8℃ 68.0℃ 69.6℃ 68.2℃ 67.6℃ 67.3℃。

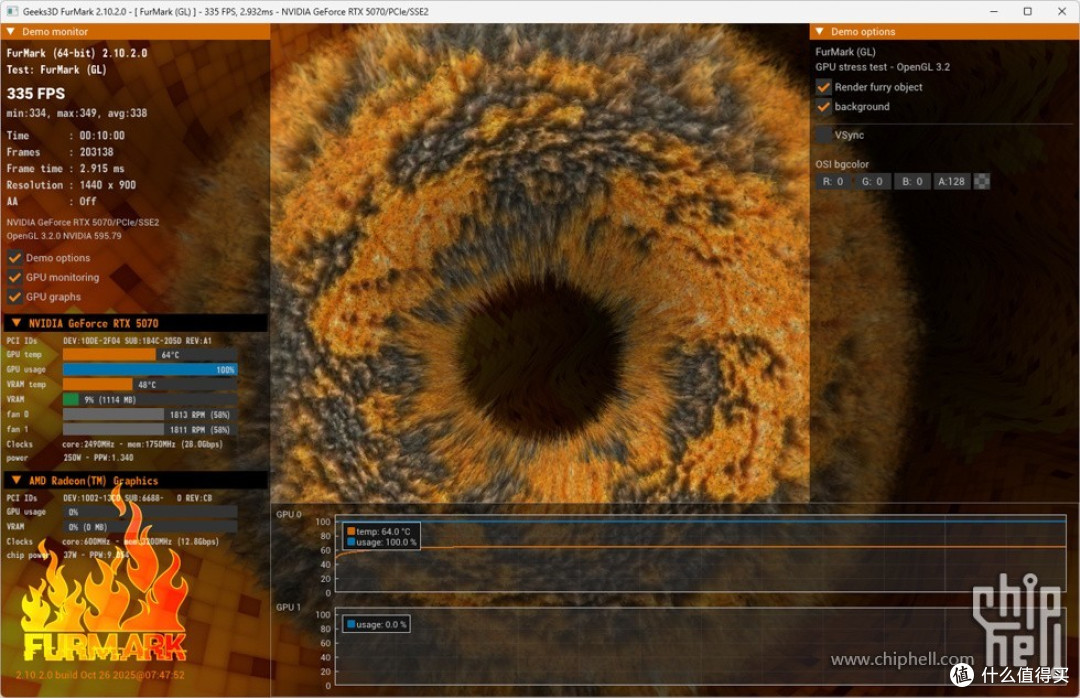

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为64℃。
完。
