前言

近日，京东京造推出了一款45W自带双向移动电源。这款产品内置可针刺20000mAh（74Wh）的大容量电芯，且内置了高弹TPE材质的USB-C与Lightning双自带线，拔出即充，收纳后还能作为挂绳使用，解决了出门忘带线的烦恼。

在快充兼容性上，该产品支持45W Max快充，兼容PD3.0、PPS、QC、SCP、FCP、AFC等主流快充协议，能够智能匹配手机、平板乃至轻薄笔记本的充电功率需求。

该产品还支持京东小家APP智能物联，用户可以在手机端随时查看电池健康度、充放电状态及安全记录，日常使用信息更透明。

下文充电头网将为您带来这款产品的详细拆解，一探其内部设计用料。

产品外观

包装盒正面印有京东京造Logo及产品渲染图。

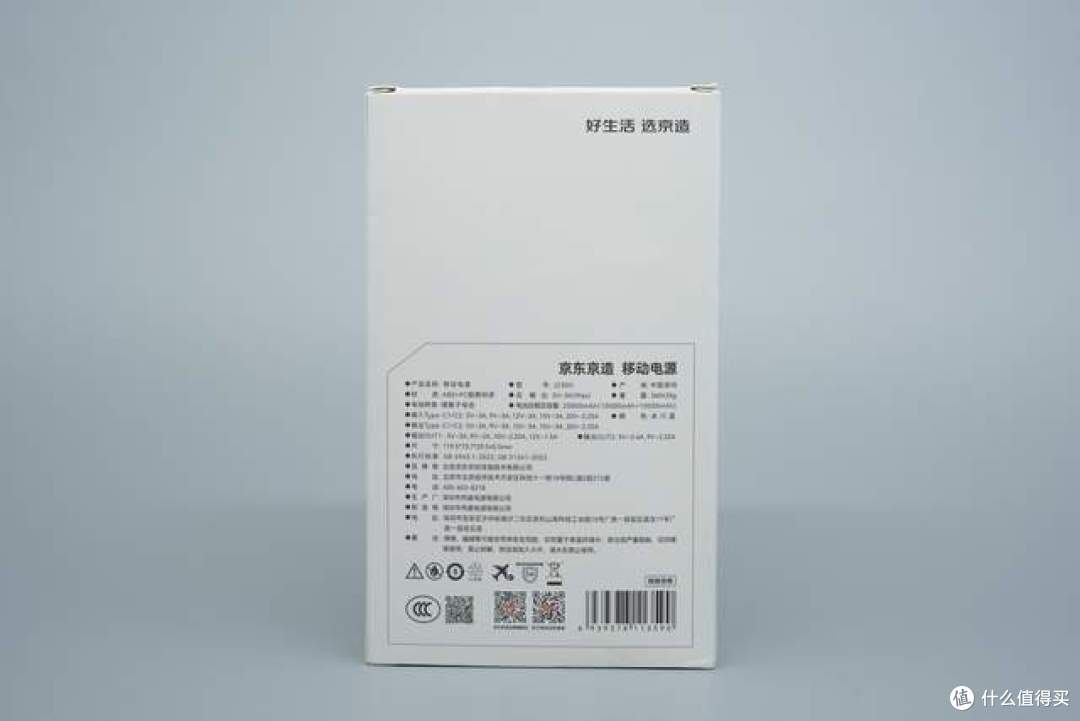

包装盒背面印有详细的产品规格参数，这里到后续实物环节再介绍。

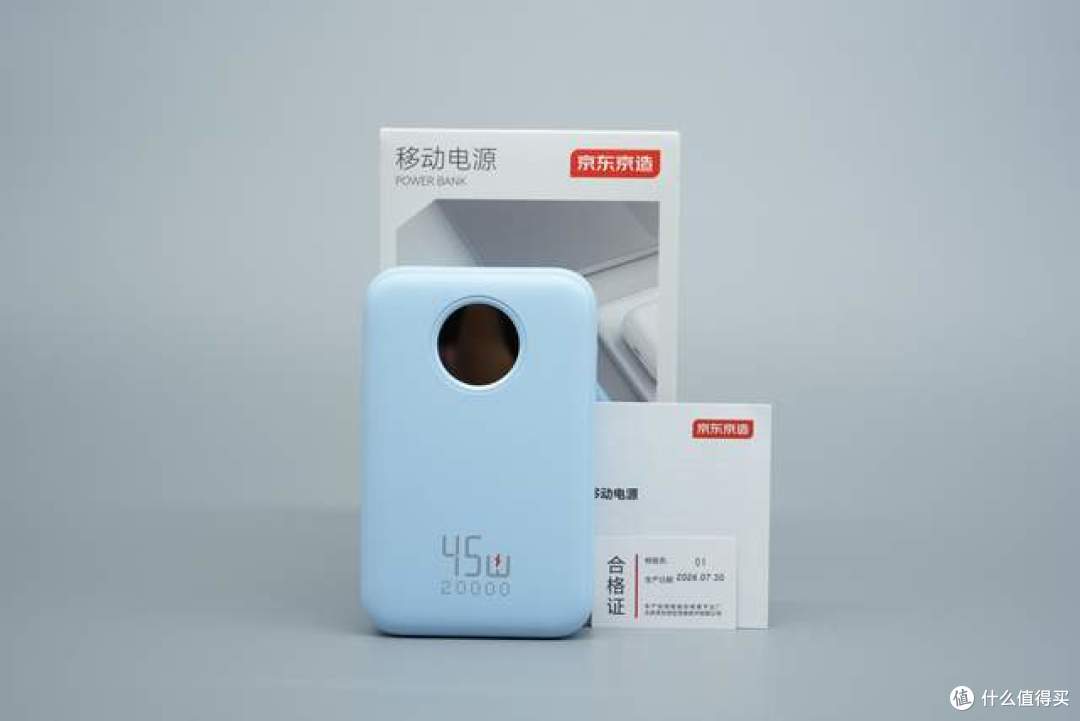

包装内含物品一览，包括移动电源主机、使用说明书以及产品合格证。

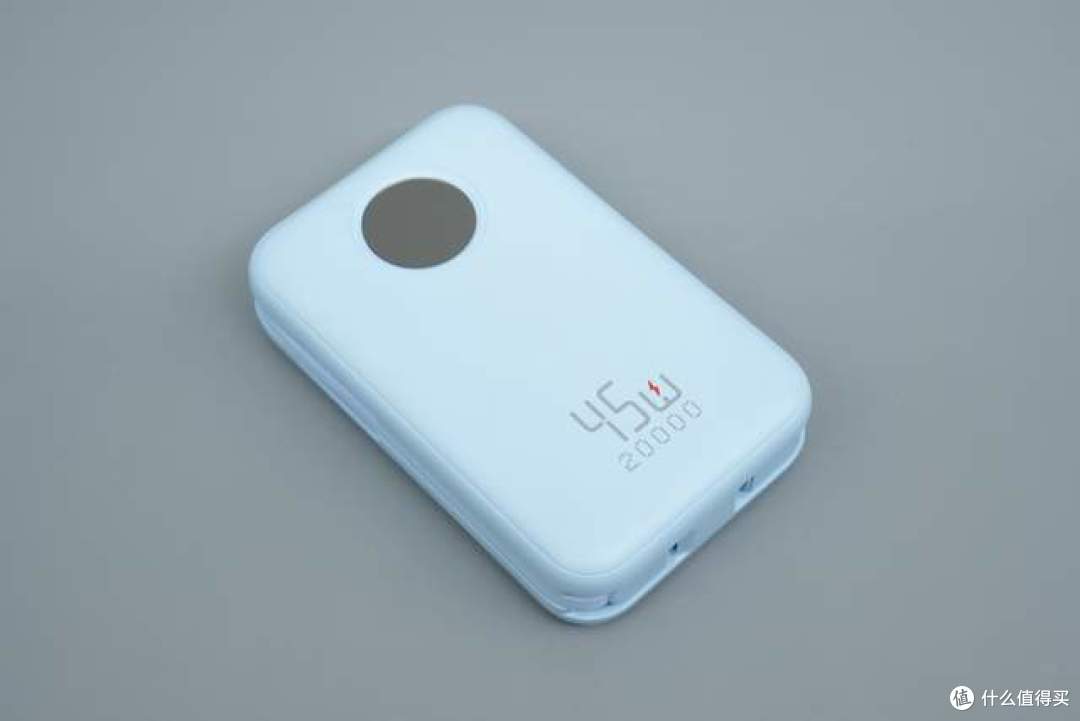

京东京造45W自带线移动电源外观采用清新的冰川蓝配色，外壳采用阻燃材质，表面经过细纹磨砂工艺处理，同时四角边缘过渡圆润。

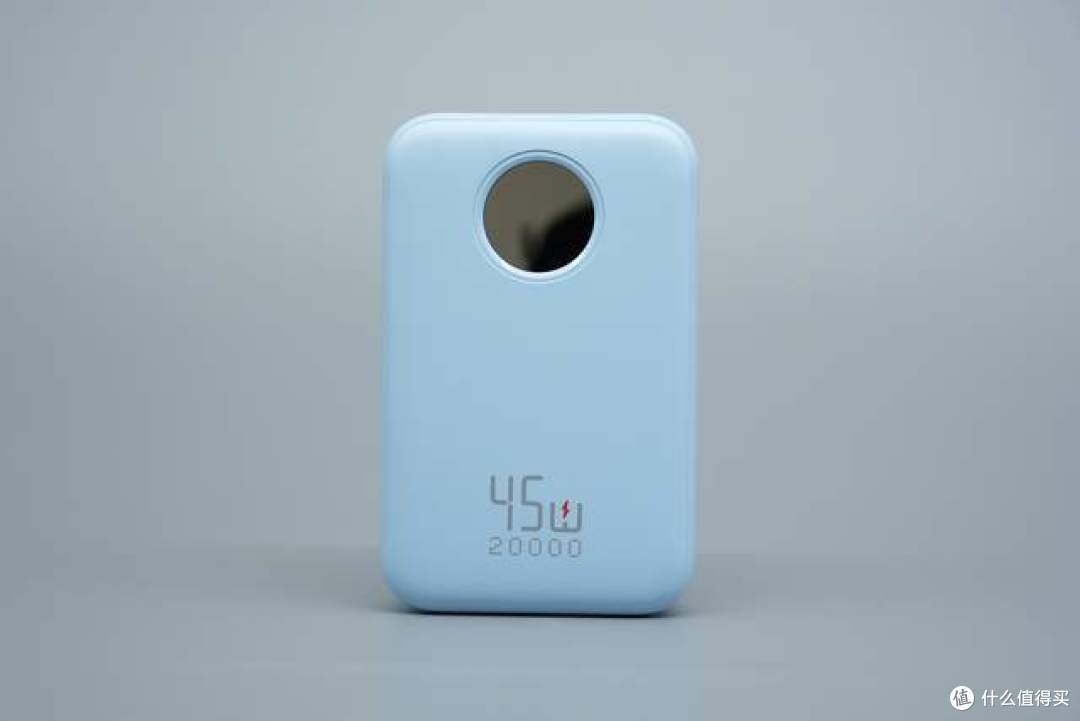

机身正面圆形的黑色亮面区域隐藏LED数字显示屏，下方印有灰色的45W功率及20000容量标识。

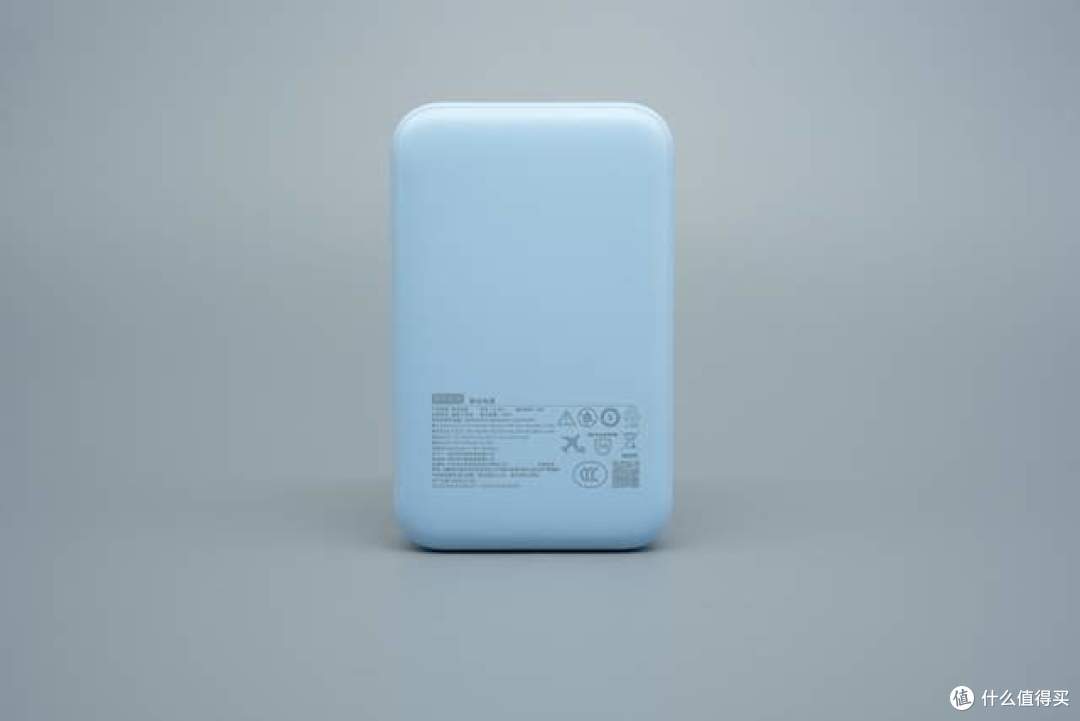

机身背面印有与包装盒一致的详细规格参数信息。

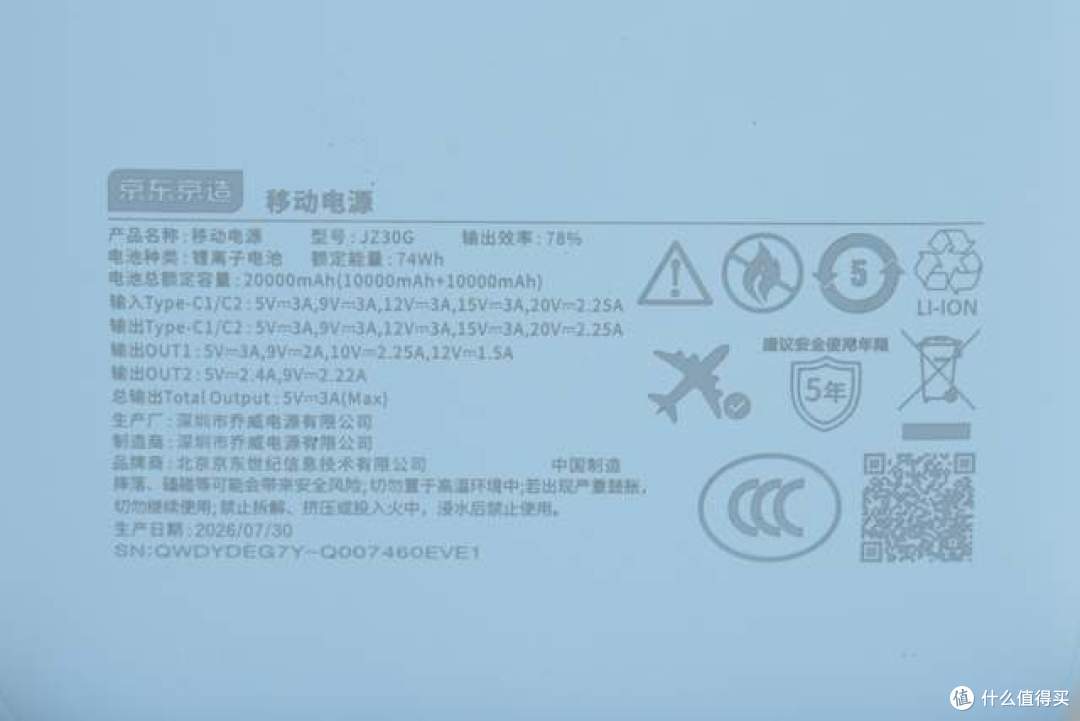

产品铭牌如下：

产品名称：移动电源

型号：JZ30G

输出效率：78%

电池种类：锂离子电池

额定能量：74Wh

电池总额定容量：20000mAh (10000mAh+10000mAh)

输入Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V2.25A

输出Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V2.25A

输出OUT1：5V3A、9V2A、10V2.25A、12V1.5A

输出OUT2：5V2.4A、9V2.22A

总输出：5V3A(Max)

制造商：深圳市乔威电源有限公司

该产品通过了3C认证

中国制造

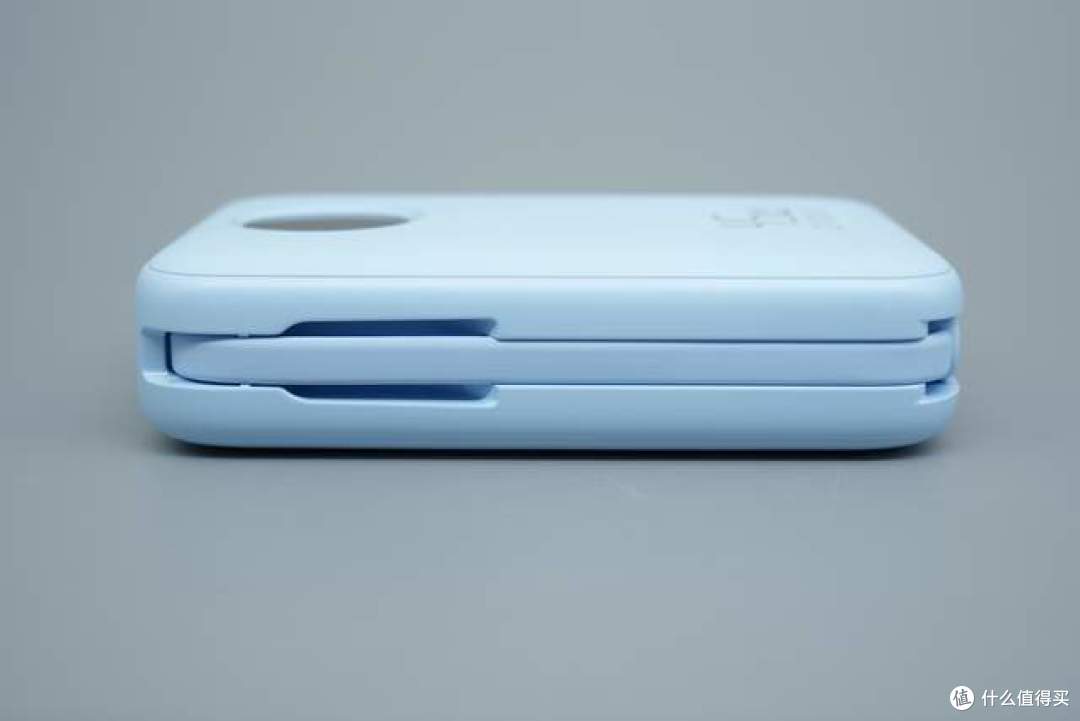

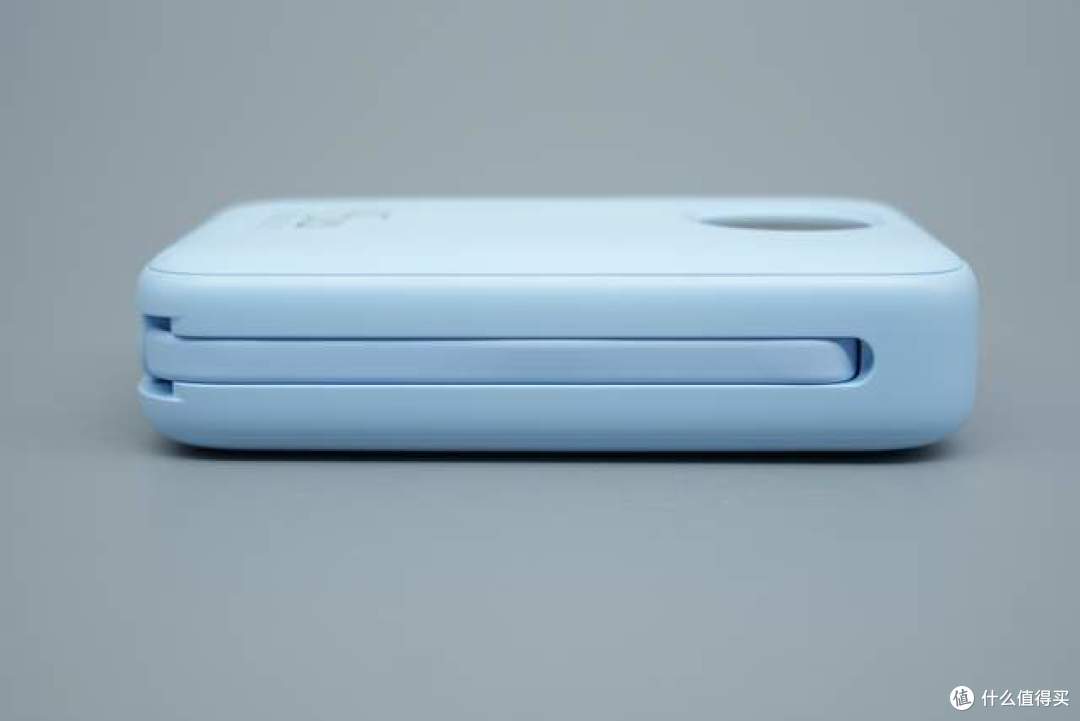

从机身侧面可以看出，自带的快充线可通过凹槽设计完美收纳其中，与机身齐平，日常使用无需额外配线。

机身另一侧同样非常平整，还可以将端子卡入上方的凹槽作为提手使用。

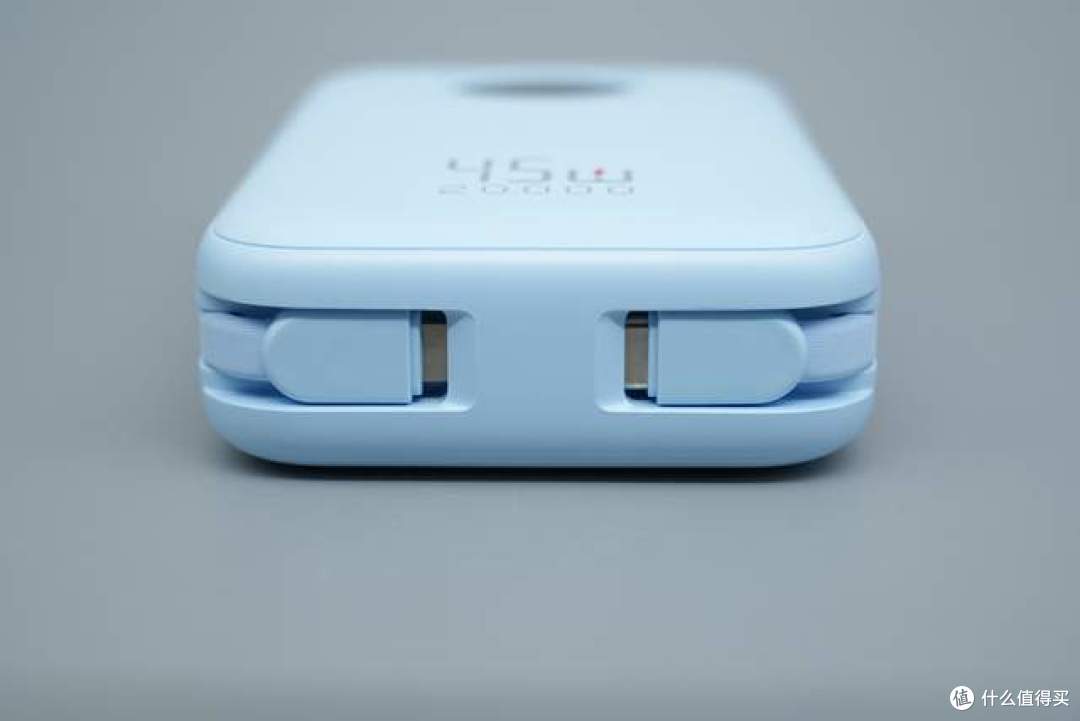

机身底部可以看到两根自带线的端子分别固定在两侧的收纳槽内。

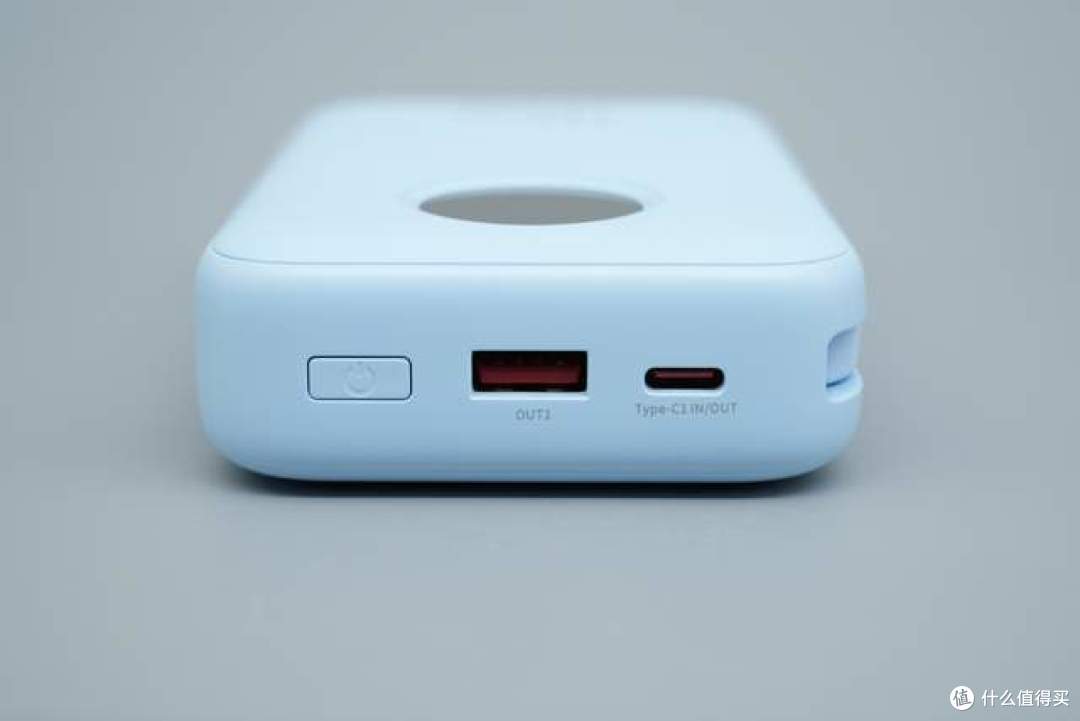

机身顶部配置了一颗电源按键、一个USB-A输出接口、一个USB-C双向快充接口，整机共2C1A1L四接口设计。

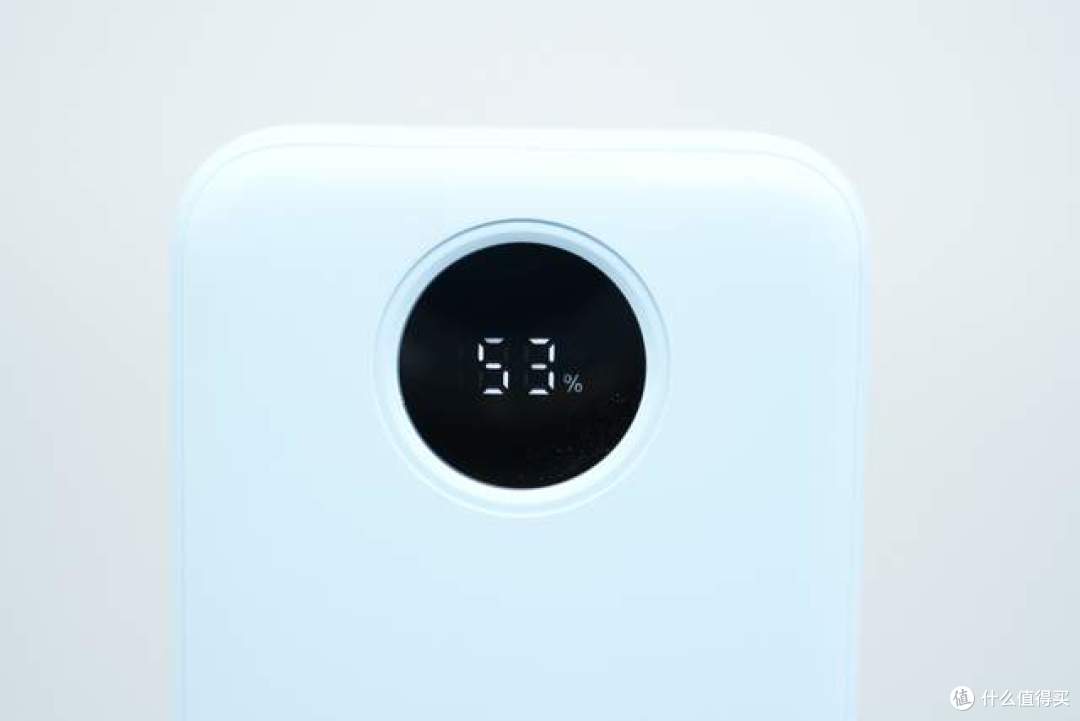

按下电源键，正面圆形LED数字显示屏亮起，方便用户随时掌握电量情况。

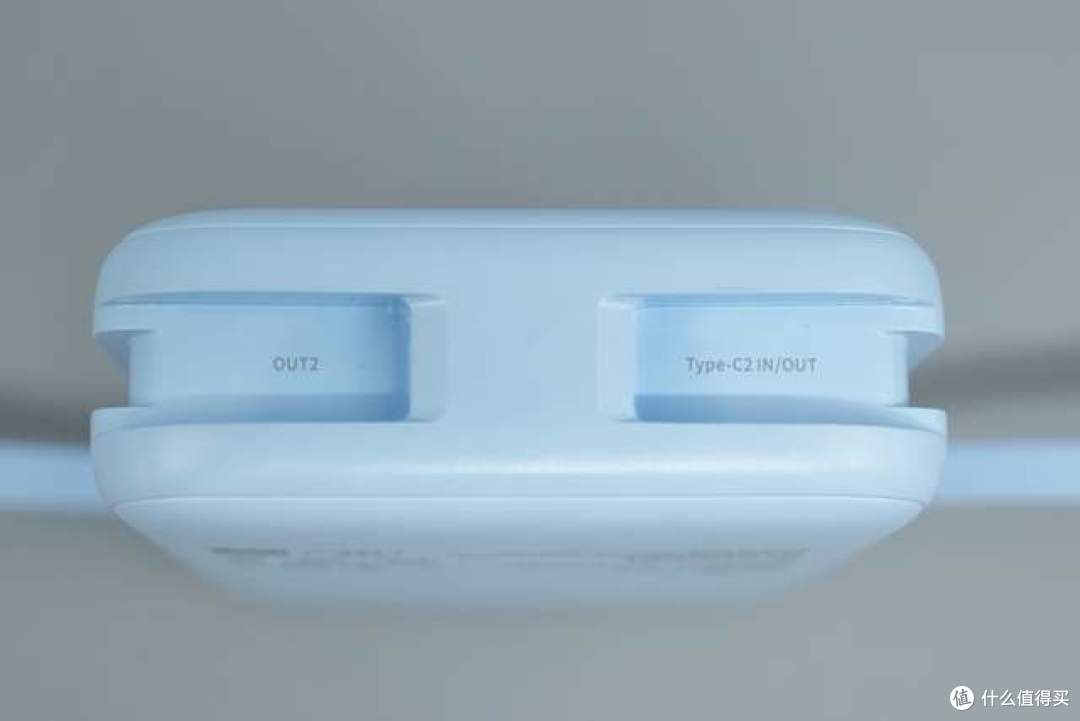

线槽内部印有对应的接口标识。

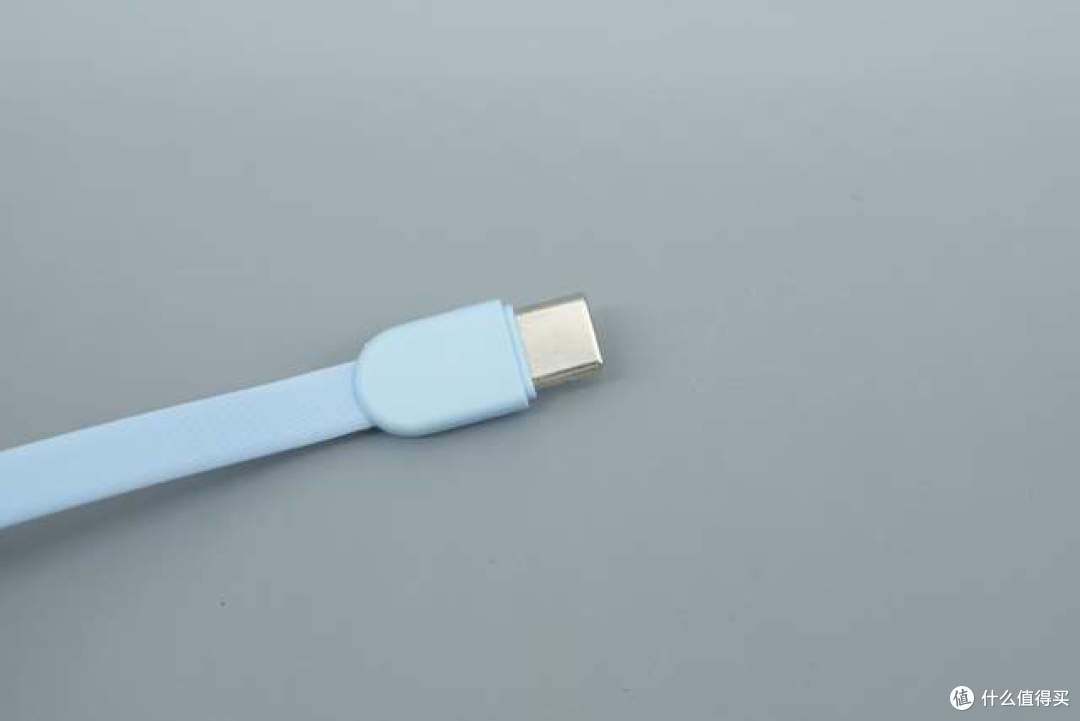

自带的USB-C线端子特写，端子外壳采用注塑工艺。线身则采用条纹设计，在增加插拔摩擦力的同时也能提升线材的耐弯折能力。

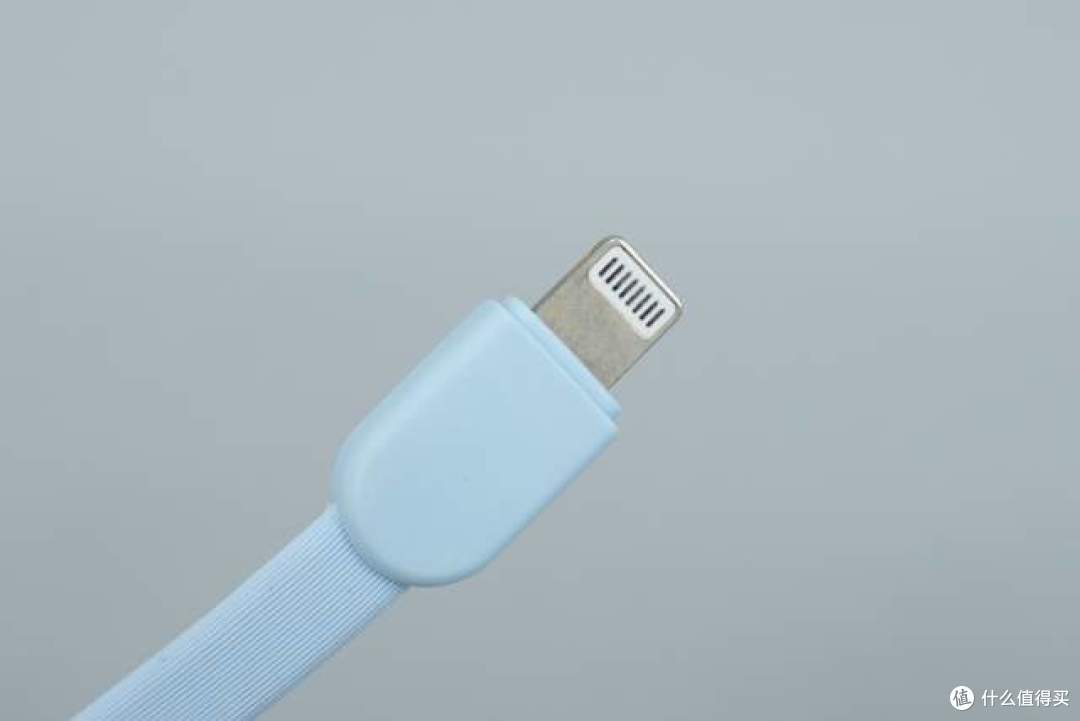

自带的Lightning线工艺相同。

产品尺寸重量

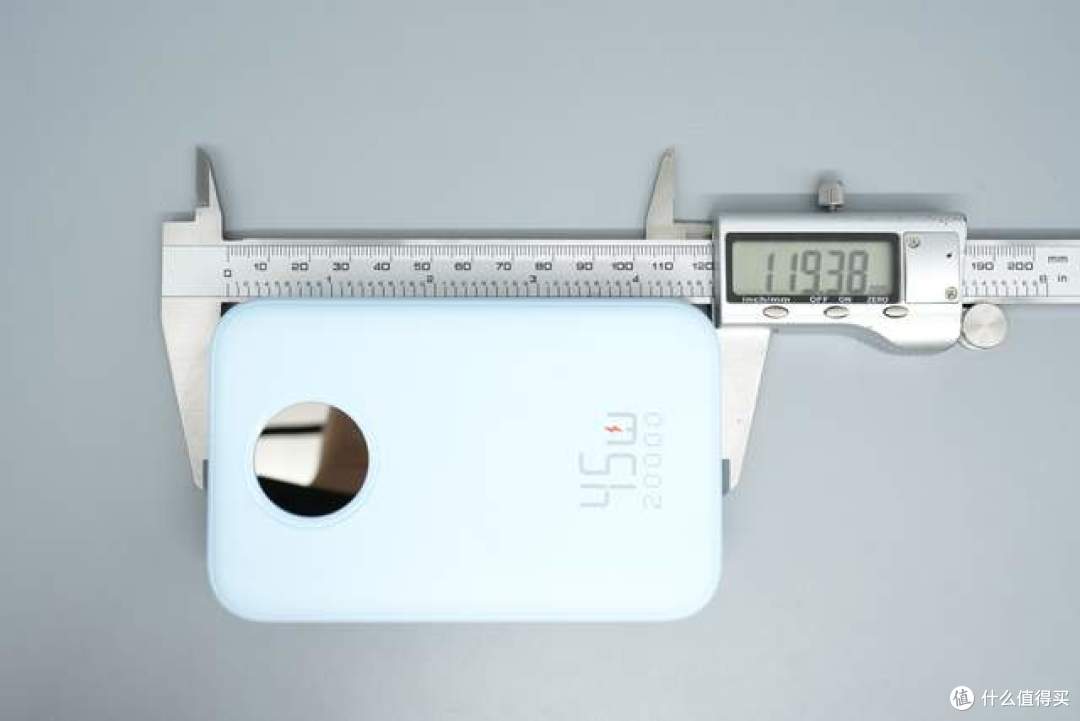

使用游标卡尺实测，移动电源机身的长度约为119.38mm。

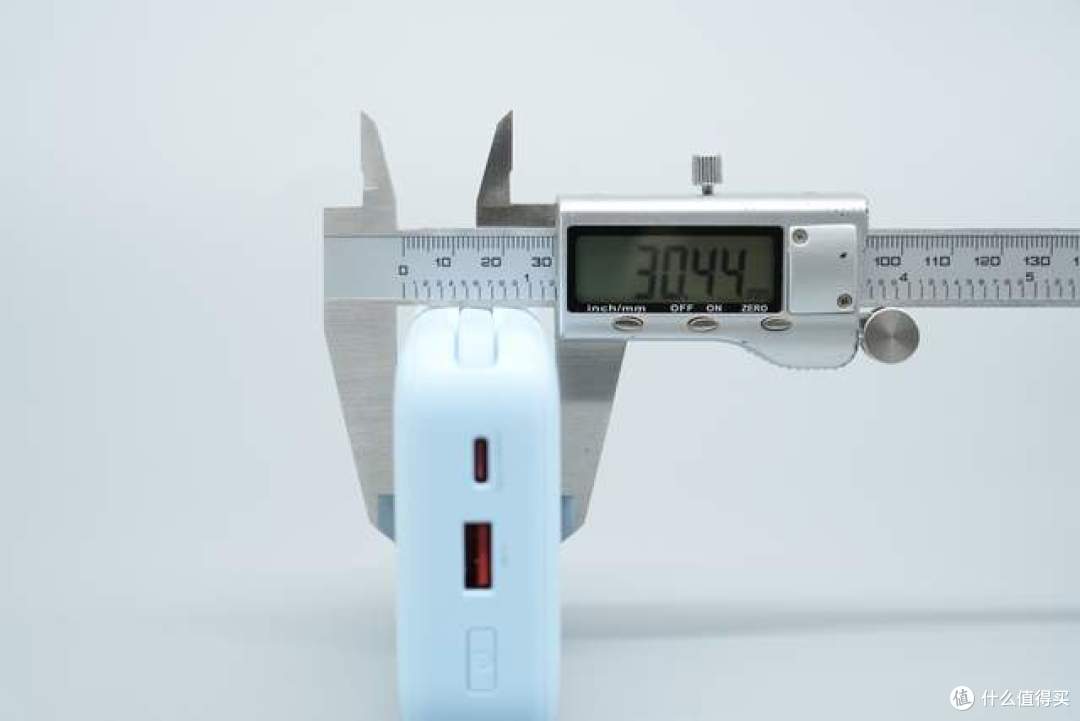

实测机身的厚度约为30.44mm。

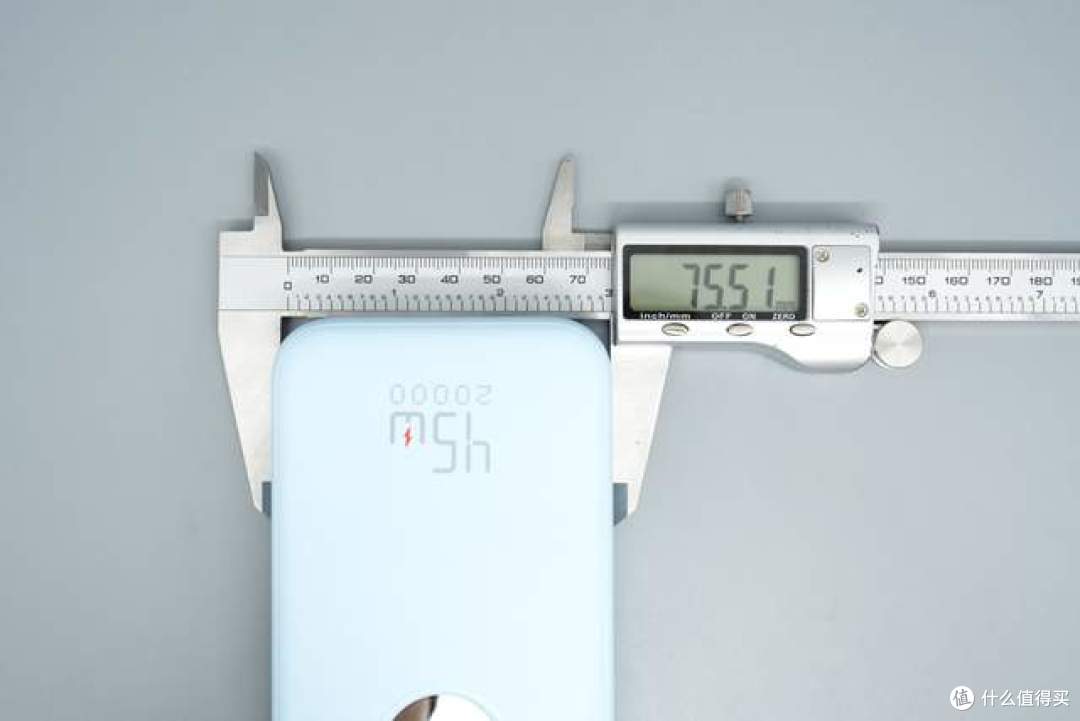

实测机身的宽度约为75.51mm。

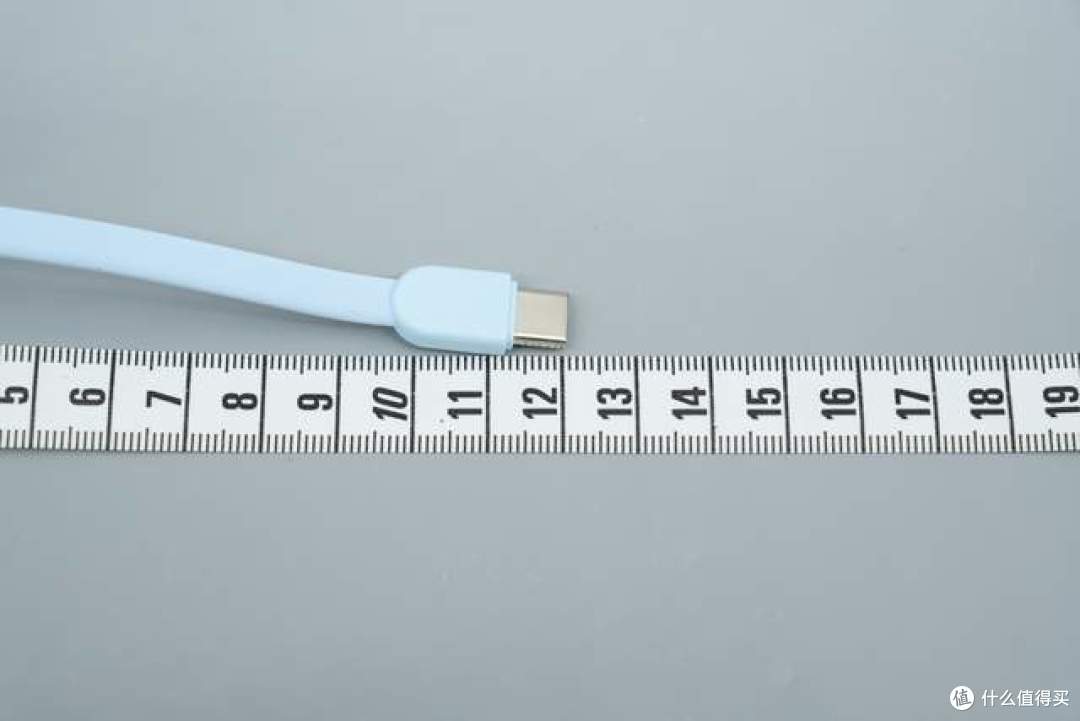

产品USB-C自带线长度约为12cm。

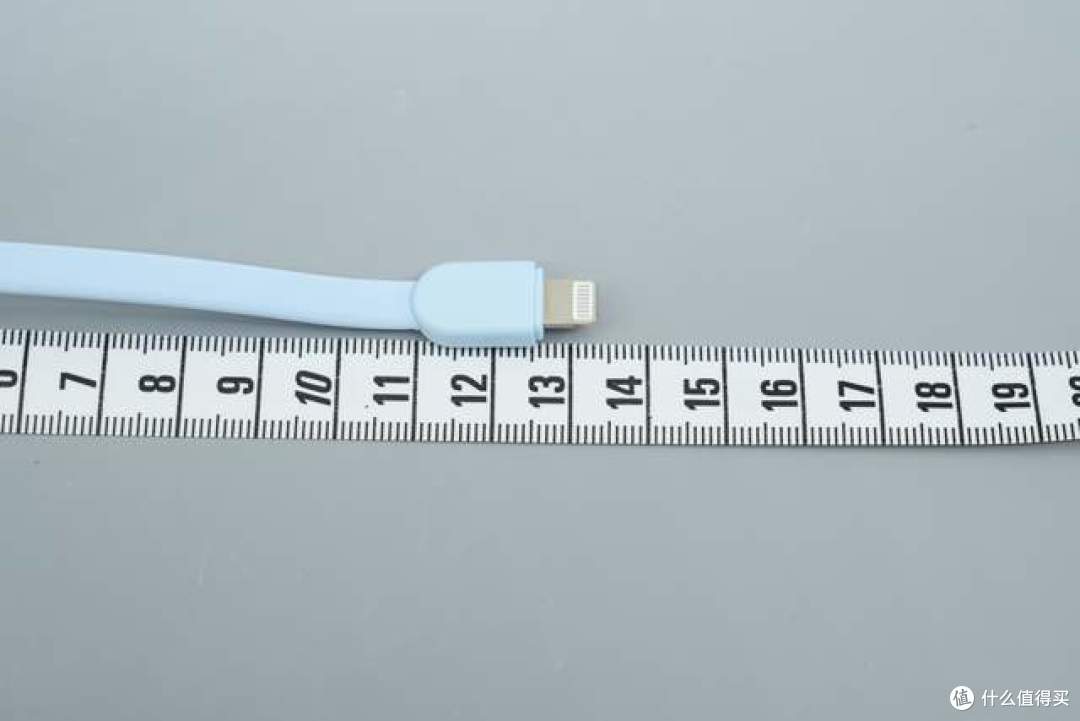

产品Lightning自带线长度约为13.5cm。

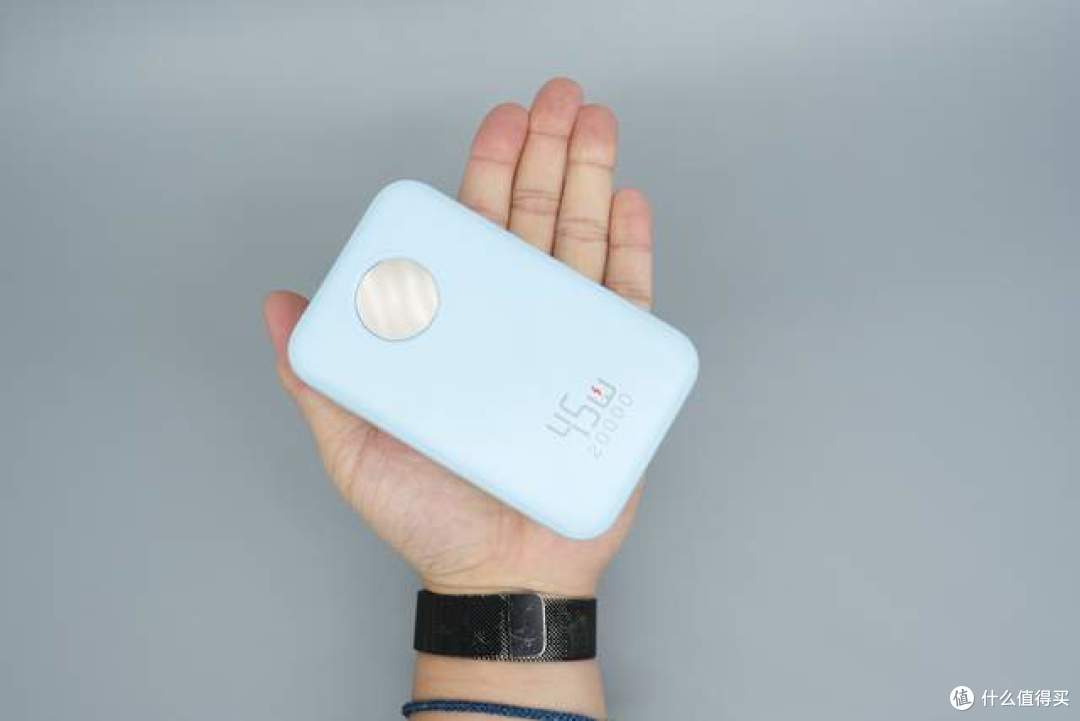

将移动电源拿在成年男性手中，大小如图所示。

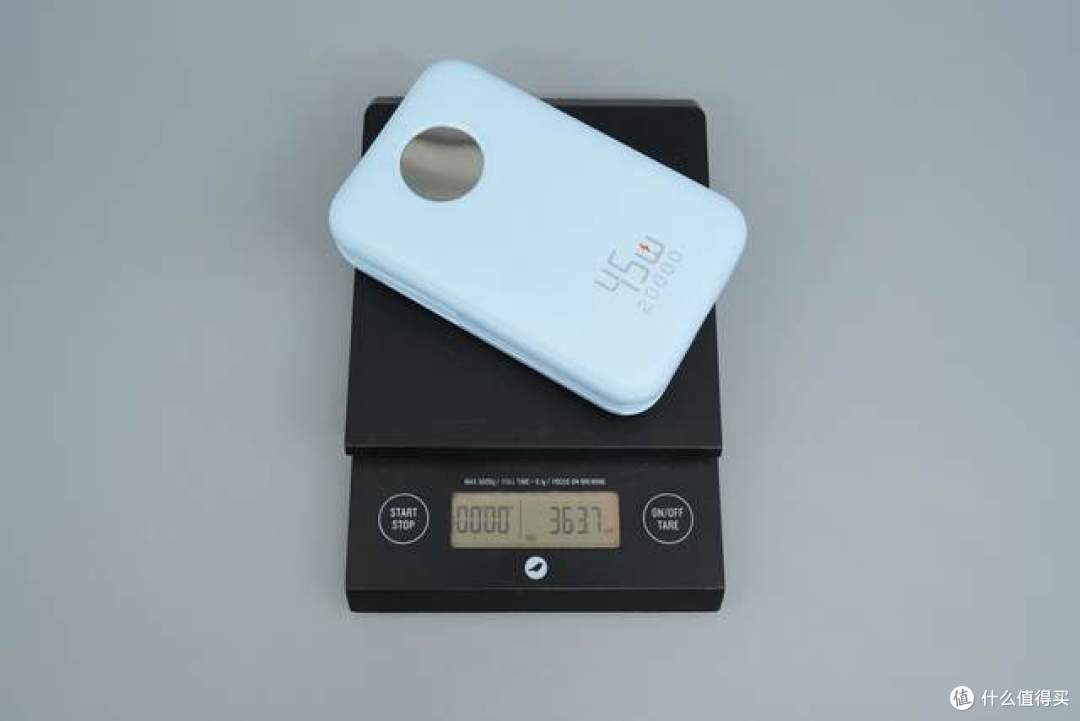

放在电子秤上实测，产品的重量约为363.7g。

产品快充协议

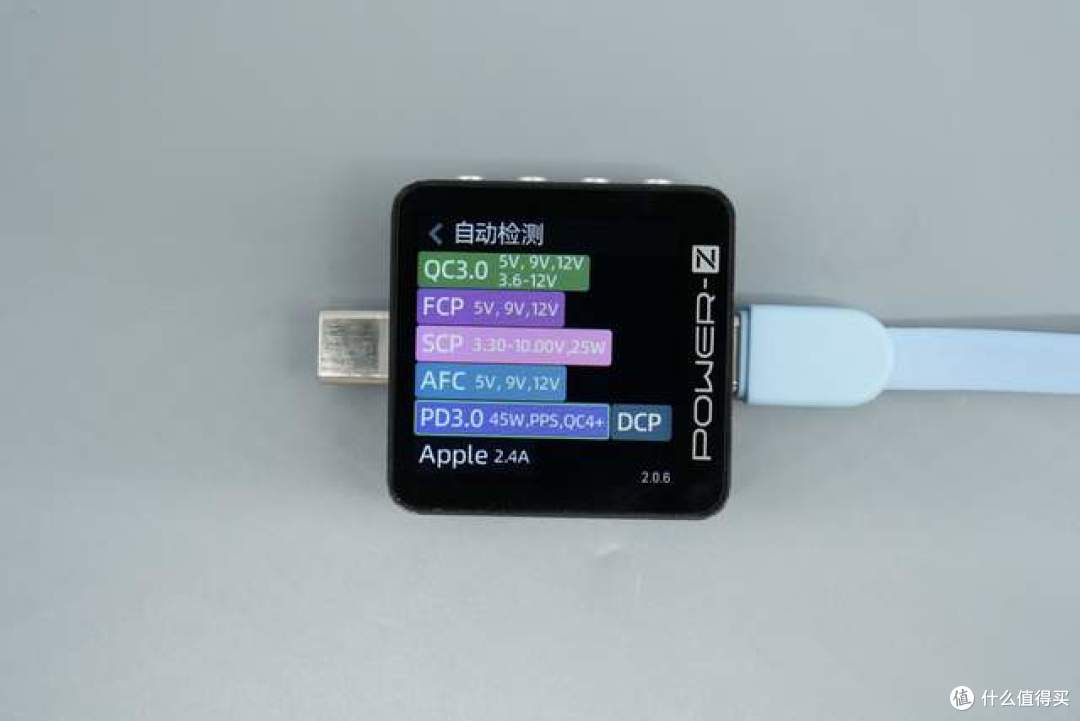

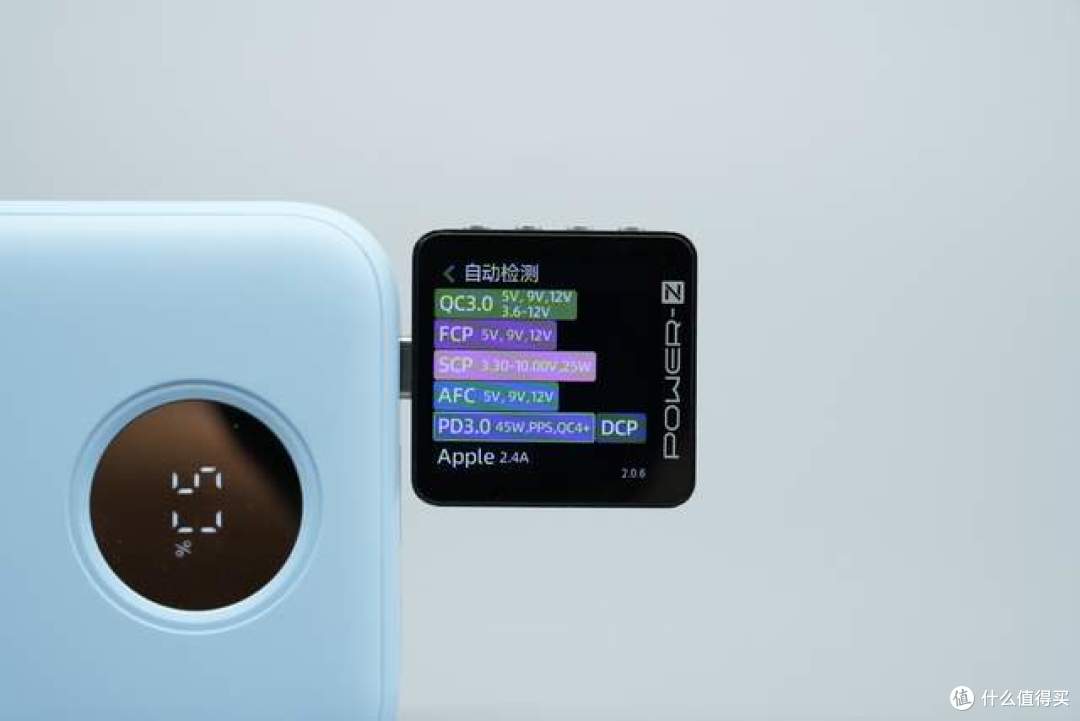

使用POWER-Z KM003C测得机身USB-C2自带线支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+ 、DCP以及Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

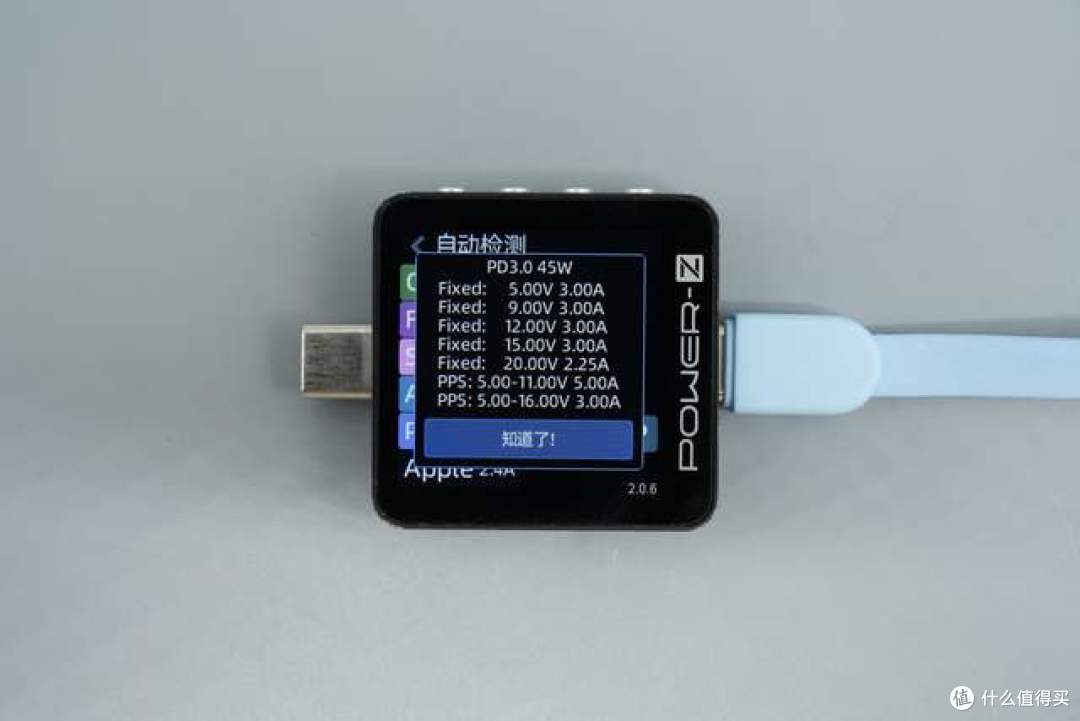

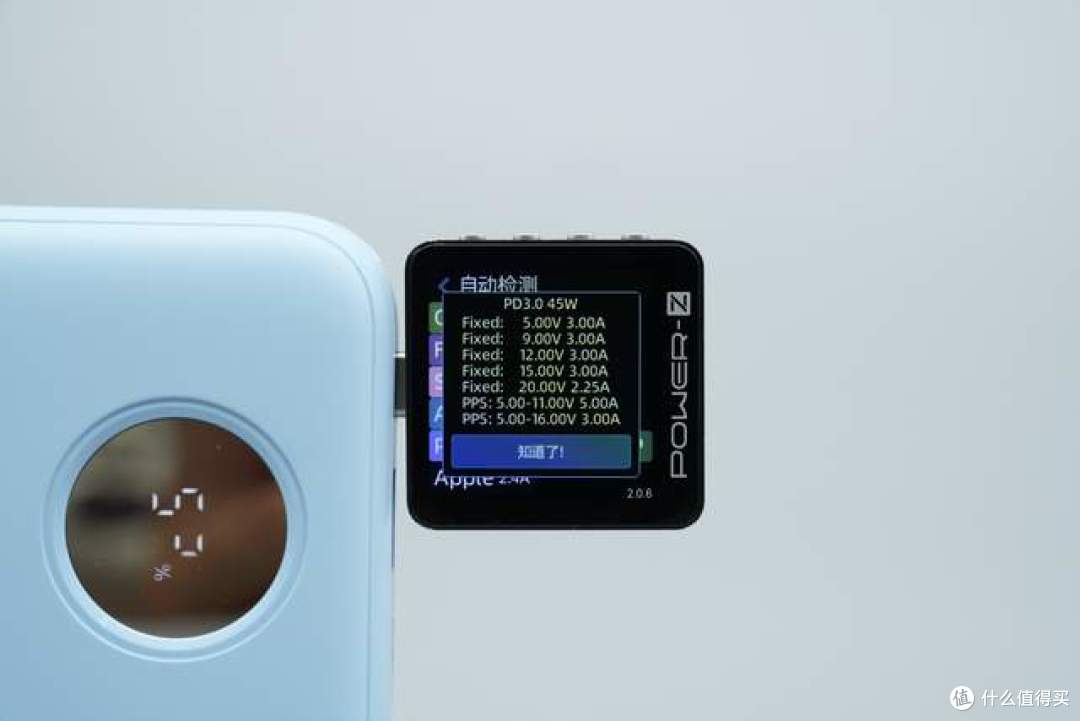

PDO报文显示机身USB-C自带线具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 5A、5-16V 3A两组PPS电压档位。

机身USB-C1口快充兼容性与USB-C2自带线相同。

PDO报文也相同。

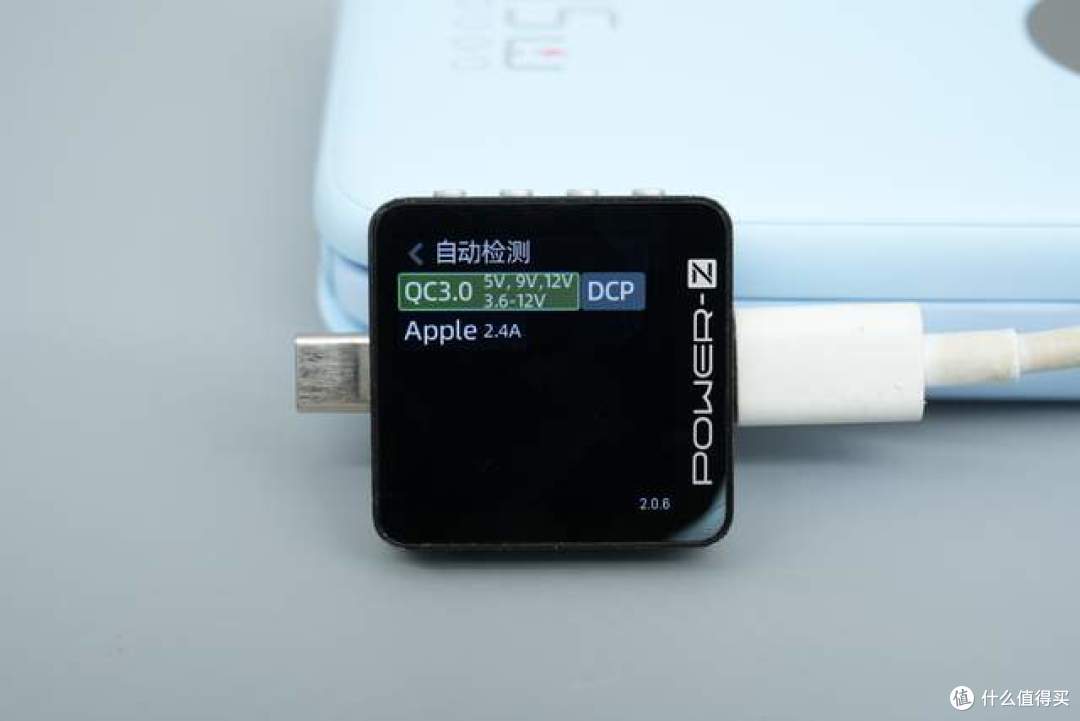

USB-A接口支持QC3.0、DCP以及Apple 2.4A快充协议。

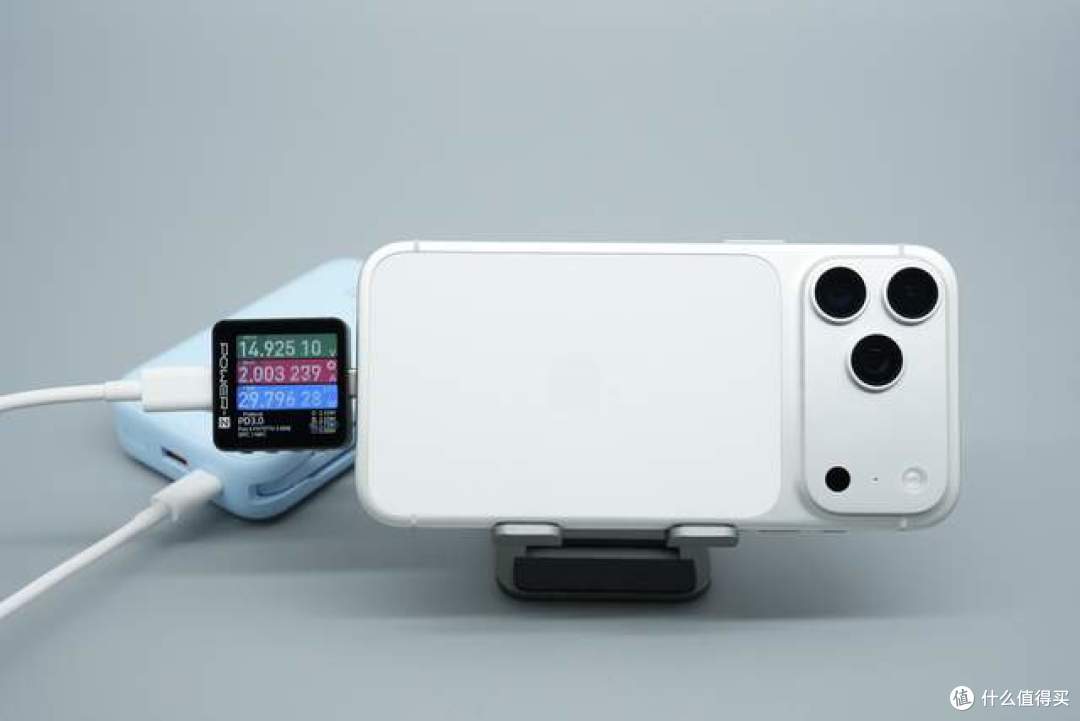

使用POWER-Z KM003C实测输出功率可达14.92V 2.00A 29.79W。

相关阅读：POWER-Z KM003C功率测试教程及说明

产品智能信息查询

该款移动电源的一大核心卖点是支持智能物联，多次快速按动电源按键后，产品会进入互联查询状态。

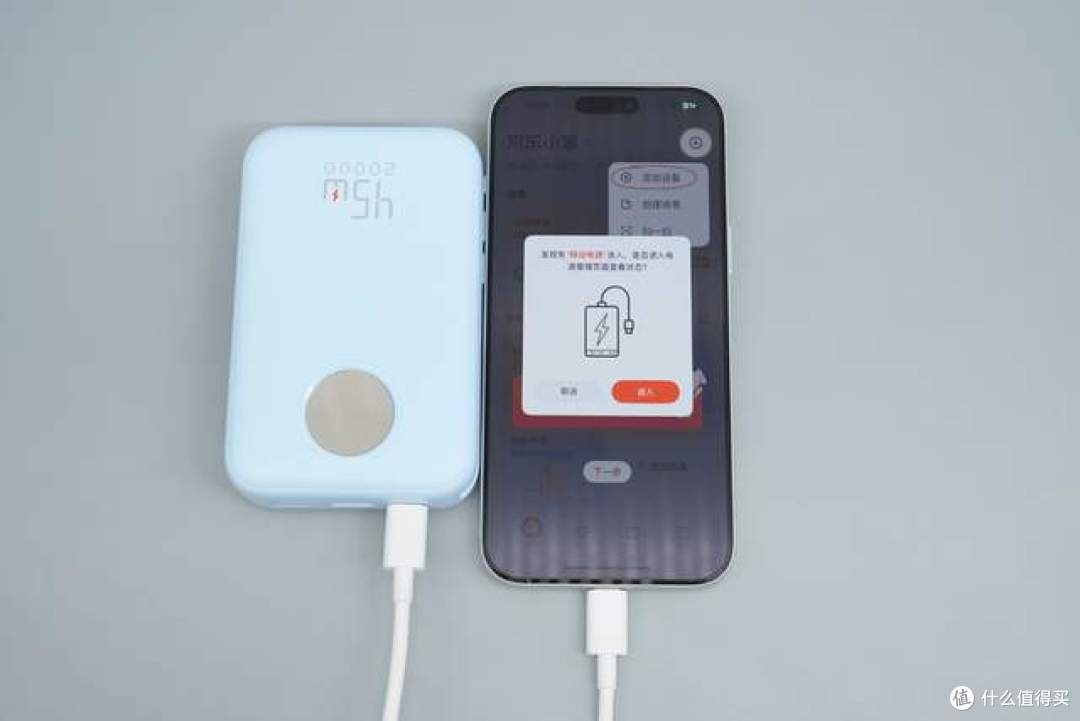

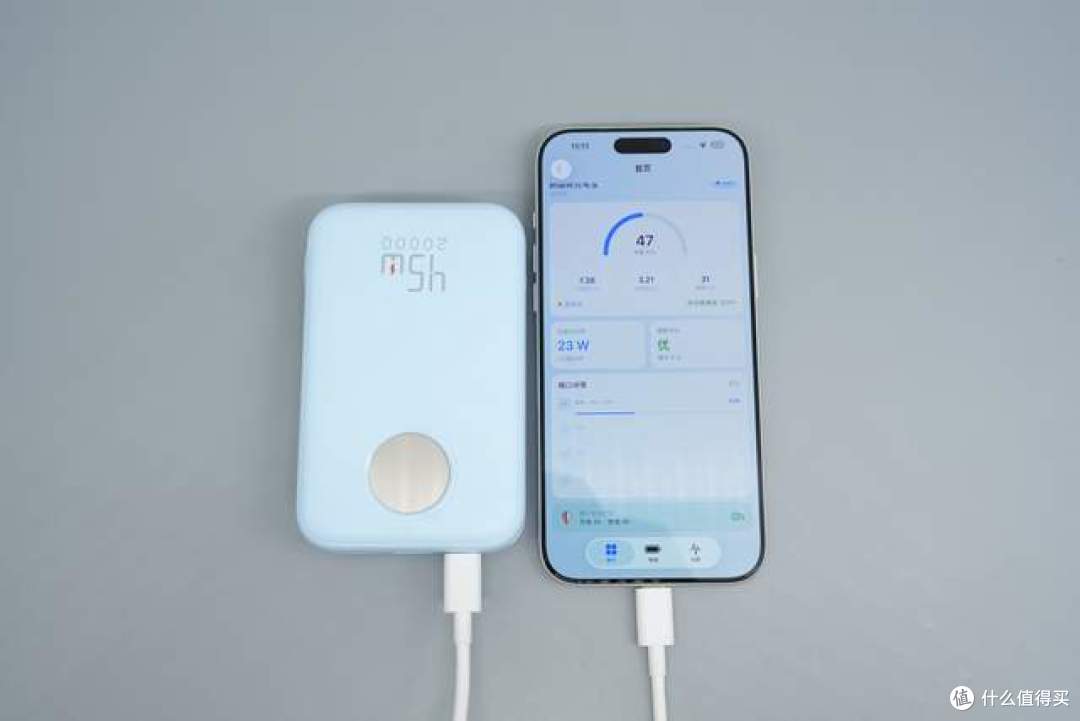

连接手机后，手机端京东小家App会自动弹出“发现移动电源接入”的提示框，点击即可进入电源专属管理页面。

进入 App 管理首页面，界面设计直观清晰，可实时查看当前的剩余电量、充放电状态、总输出功率、电池健康度以及各个端口的具体功率输出情况。

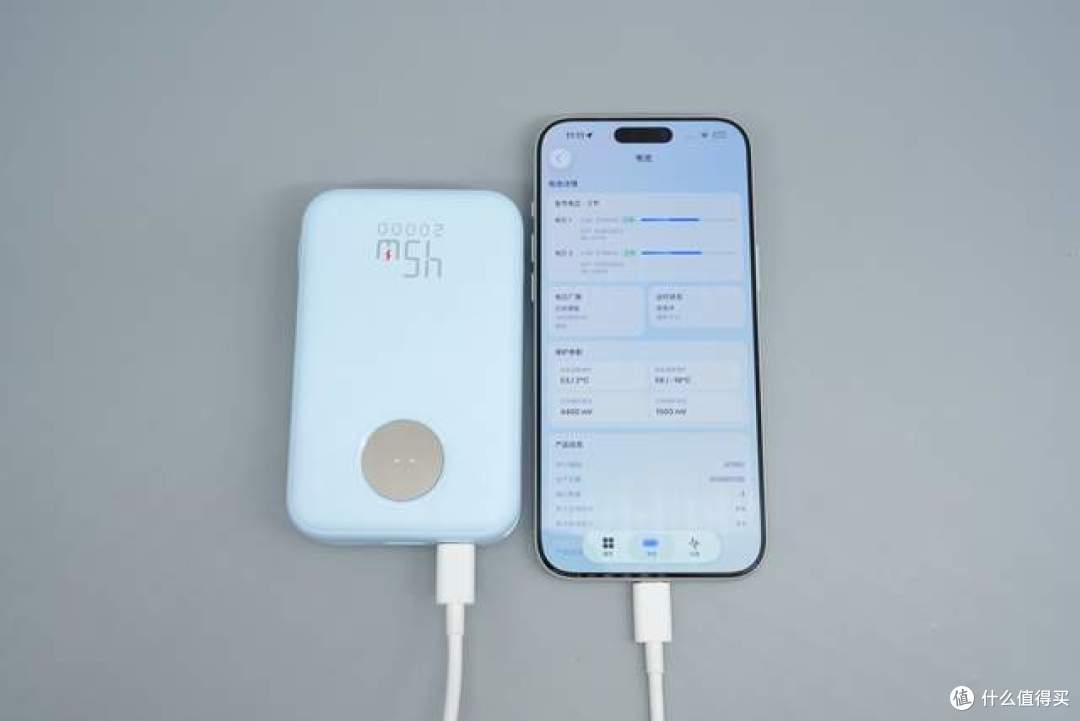

在电池详情页面，能看到内部两串电芯的各项实时参数。

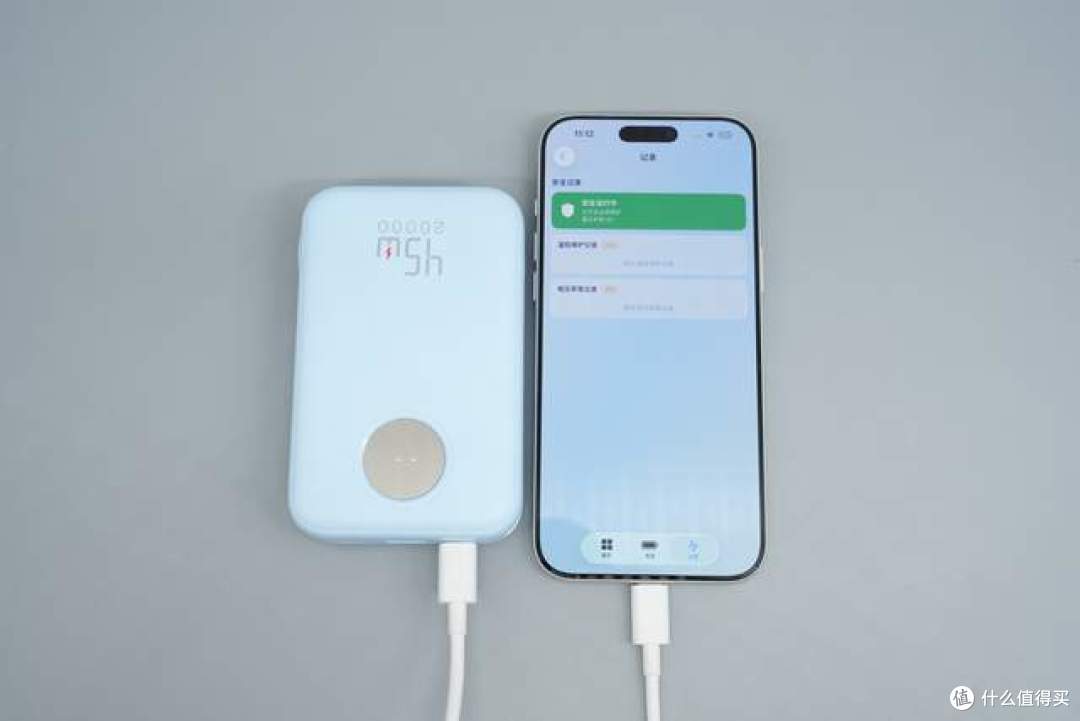

App内还专设了安全记录页面，用于记录异常情况，全方位保障用户日常的使用安全。

简单看过产品外观以及快充兼容性，接下来正式进入拆解环节。

产品拆解

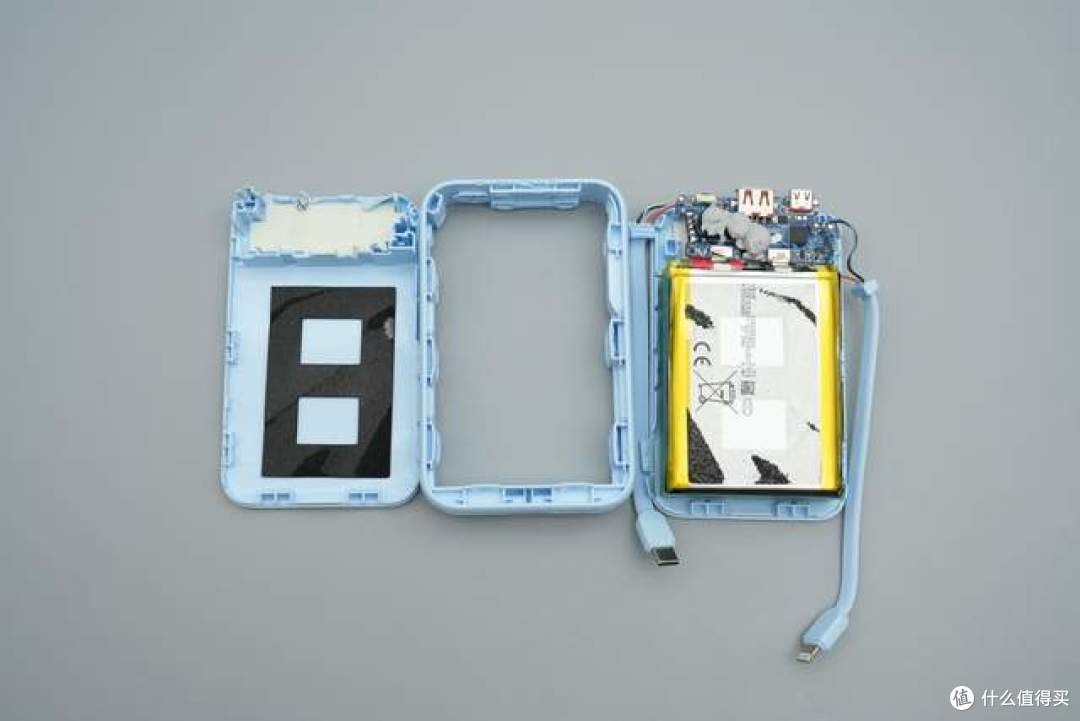

沿机身侧面的接缝处撬开外壳，蓝色外壳内侧对应电池的区域贴黑色泡棉，起到缓冲避震的作用。

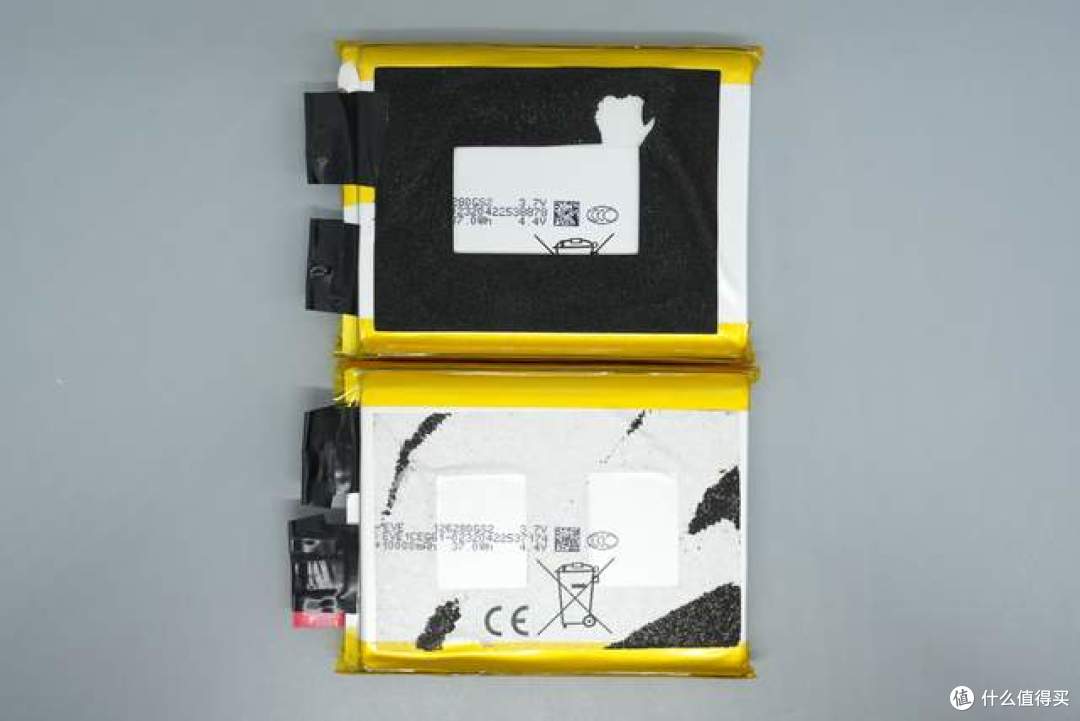

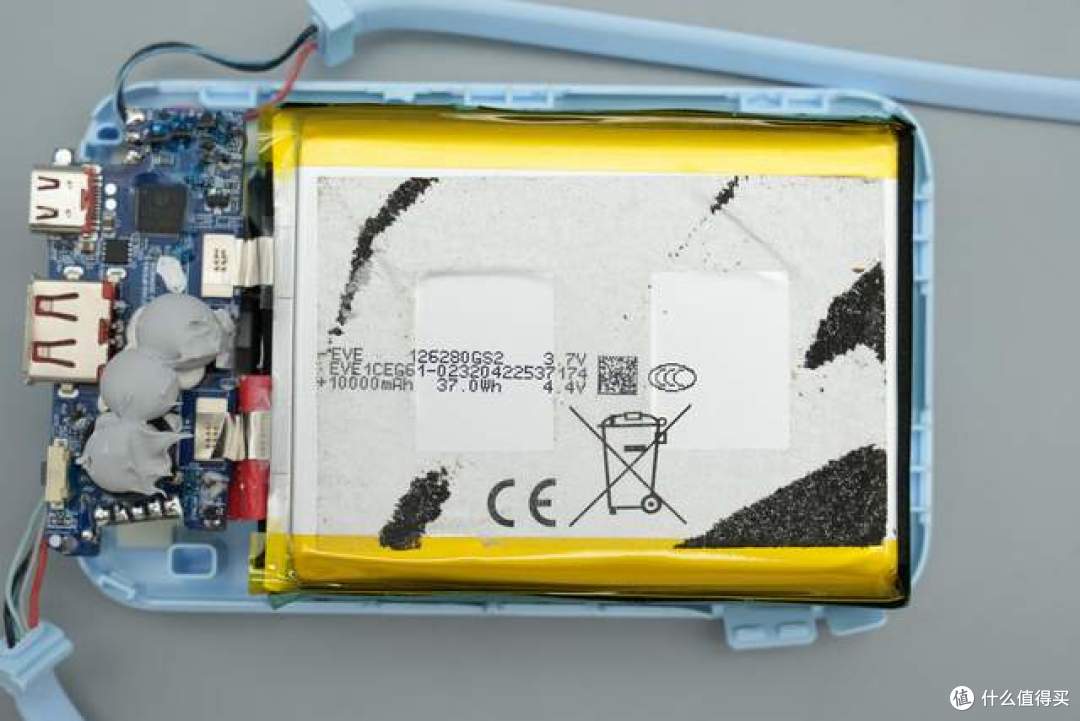

产品内置的两串电芯来自EVE亿纬锂能，规格126280GS2，单块容量为10000mAh，额定能量 37.0Wh，标称电压3.7V，充电限制电压4.4V。

两块电芯串联组成等效20000mAh/74Wh的总容量。

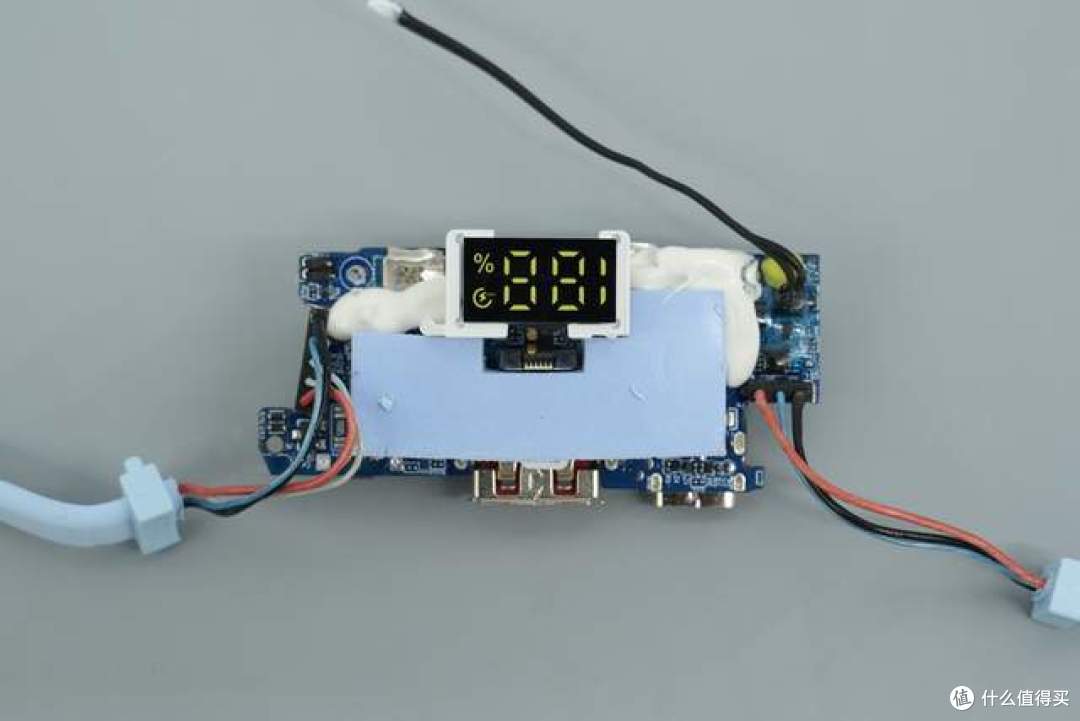

PCBA模块正面覆盖有一块厚实的浅蓝色导热垫，并打有大量的白色导热硅胶辅助散热。

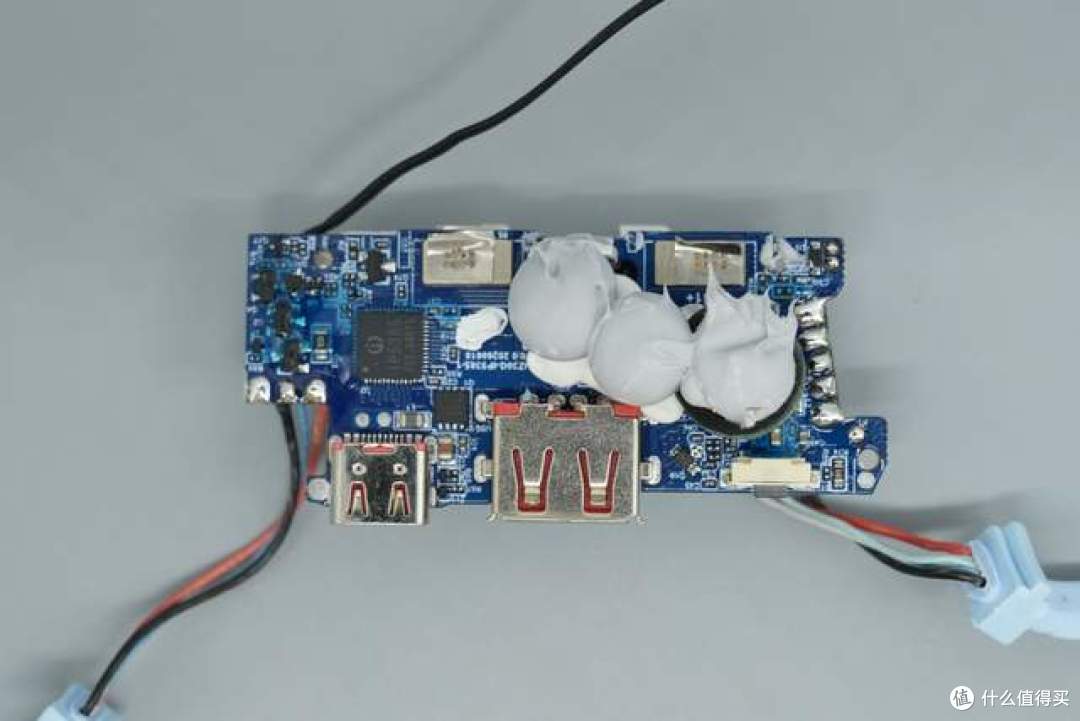

PCBA 模块背面，同样使用了大量的导热胶进行固定散热。

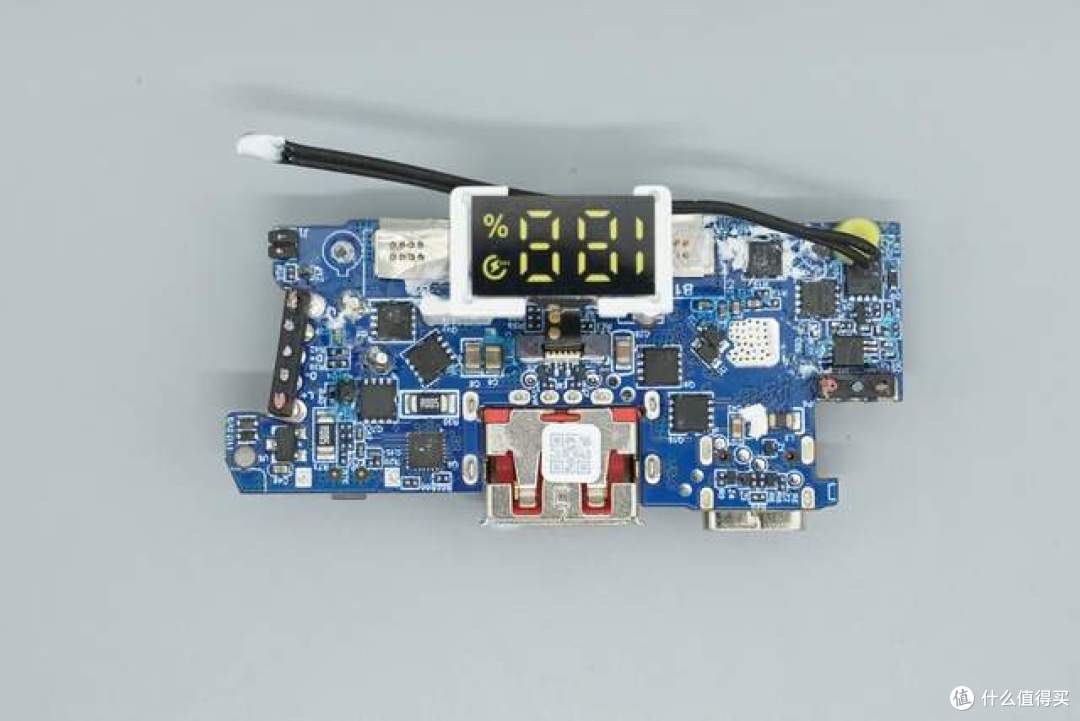

清理掉PCBA的导热垫及导热胶，可见正面设有MCU、升降压MOS管、VBUS管、锂电保护芯片、锂电保护管等元器件等。 上方的LED数码管通过白色塑料支架稳固安装在主板上。

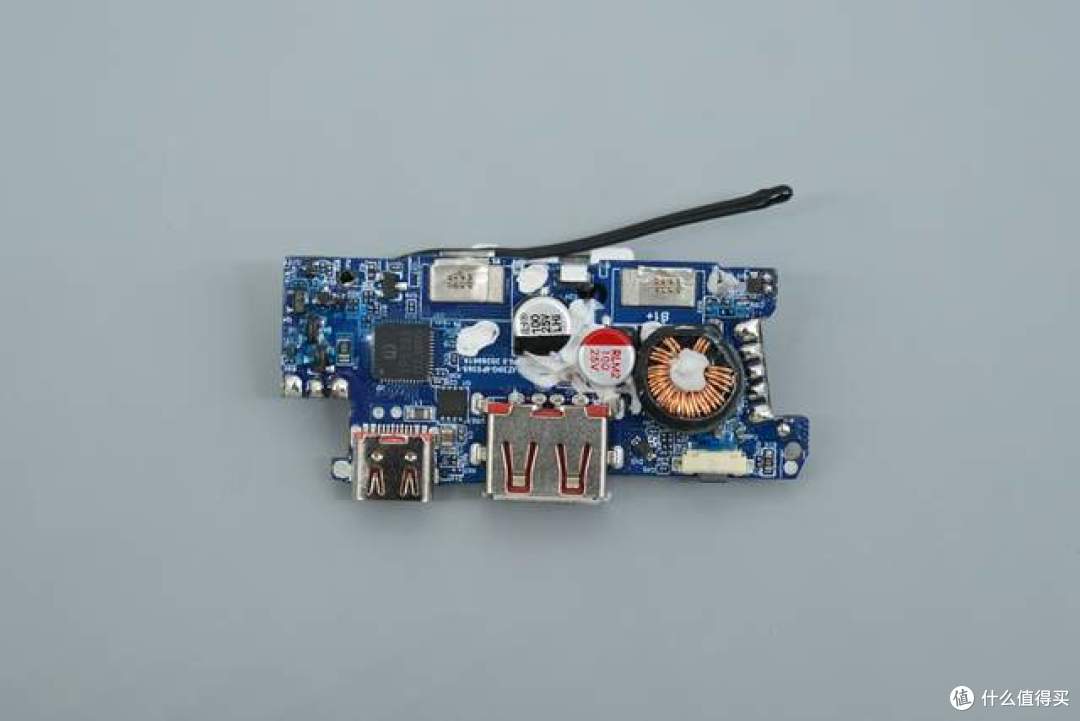

PCBA背面可以看到磁环电感、VBUS管、滤波固态电容以及移动电源SoC等。侧面还延伸出了用于测温的NTC热敏电阻。

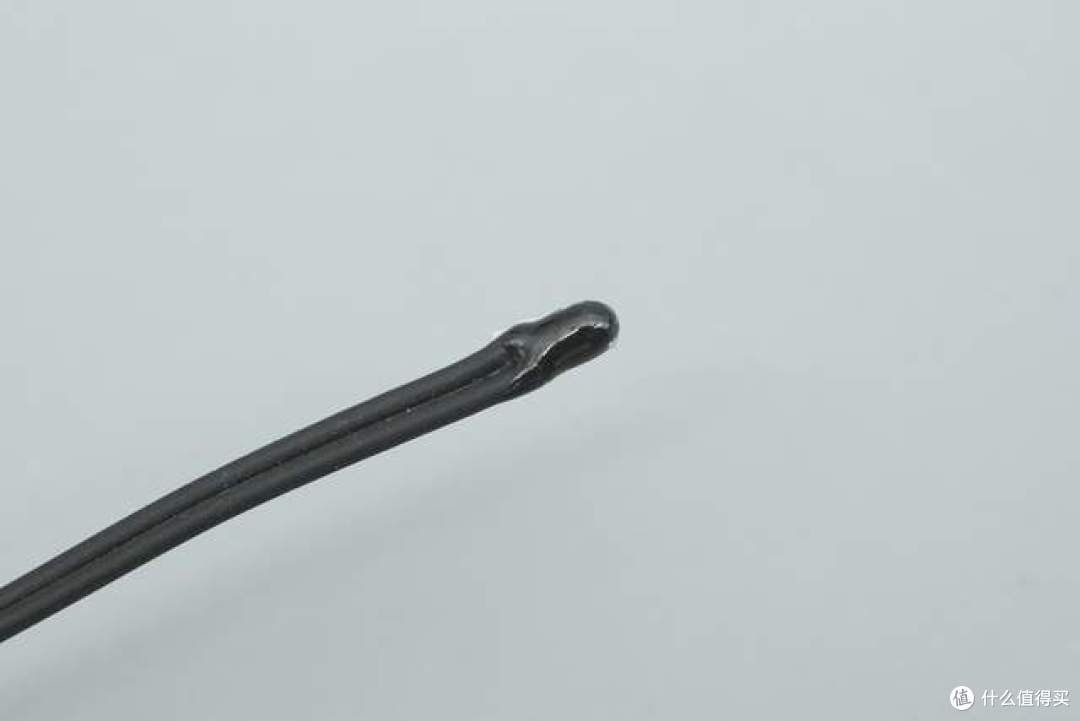

NTC热敏电阻特写。

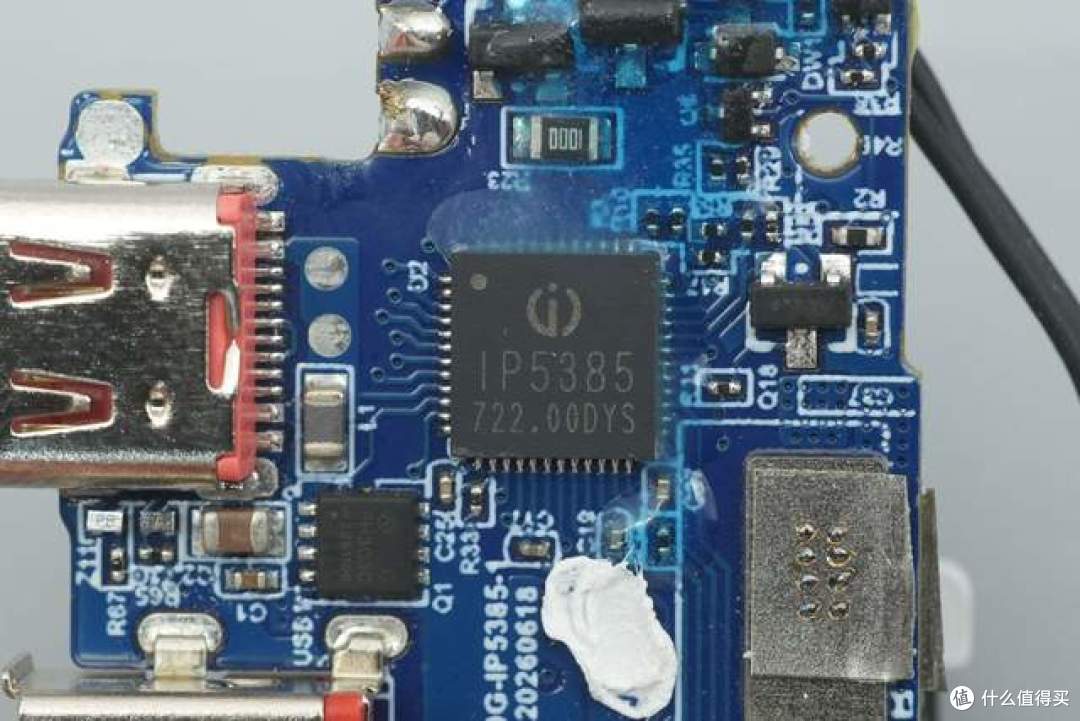

产品内置的移动电源SoC来自INJOINIC英集芯，型号IP5385，这是一颗集成UFCS融合快充的移动电源同步升降压SOC，芯片内部集成快充协议芯片，MCU，同步升降压控制器。

相关阅读：通过新国标摸底测试，英集芯IP5385应用案例盘点

芯片支持2-4串锂电池和磷酸铁锂电池，通过外置MOS管和电感，即可组成65W功率的双向快充移动电源。

英集芯IP5385支持两个USB-A输出接口，支持一个双向USB-C接口，支持Lightning接口输入或USB-C接口输入输出。

其中任一接口均支持快充，芯片支持UFCS快充，PD3.0和PPS快充，华为SCP，FCP等快充协议。

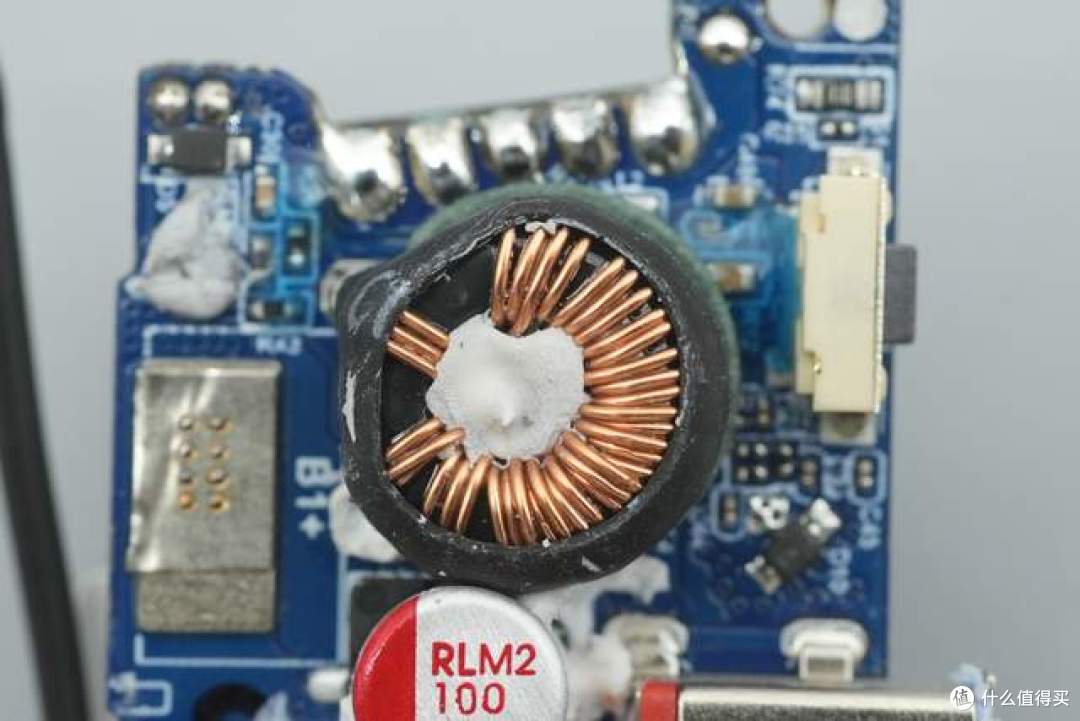

一颗升降压电感。

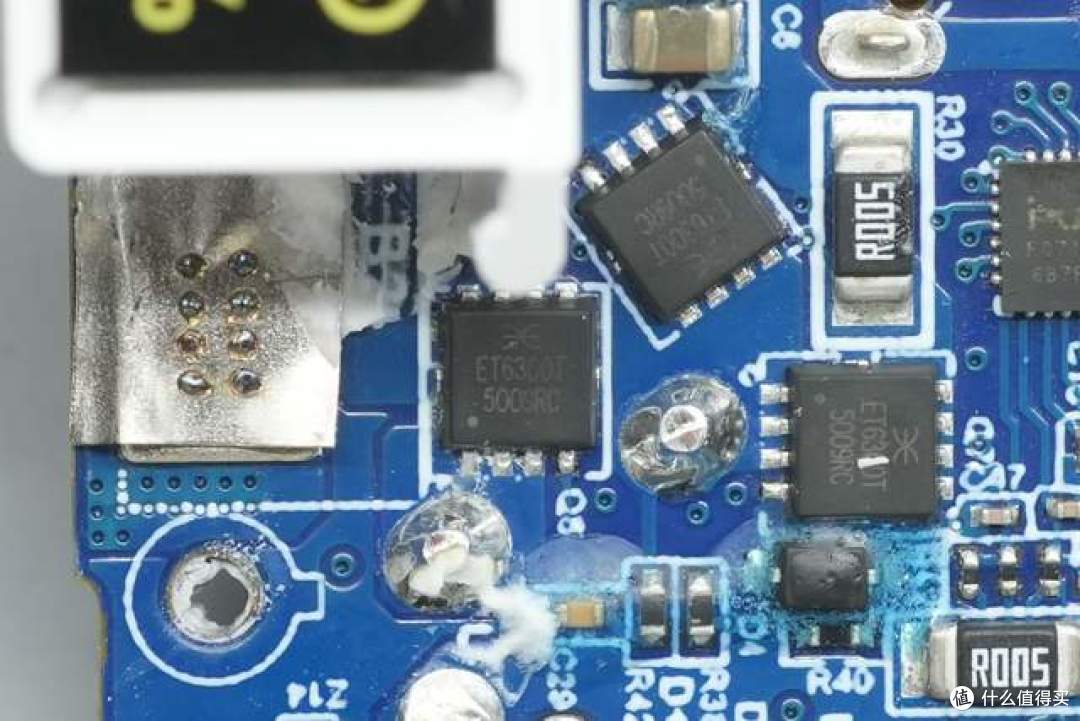

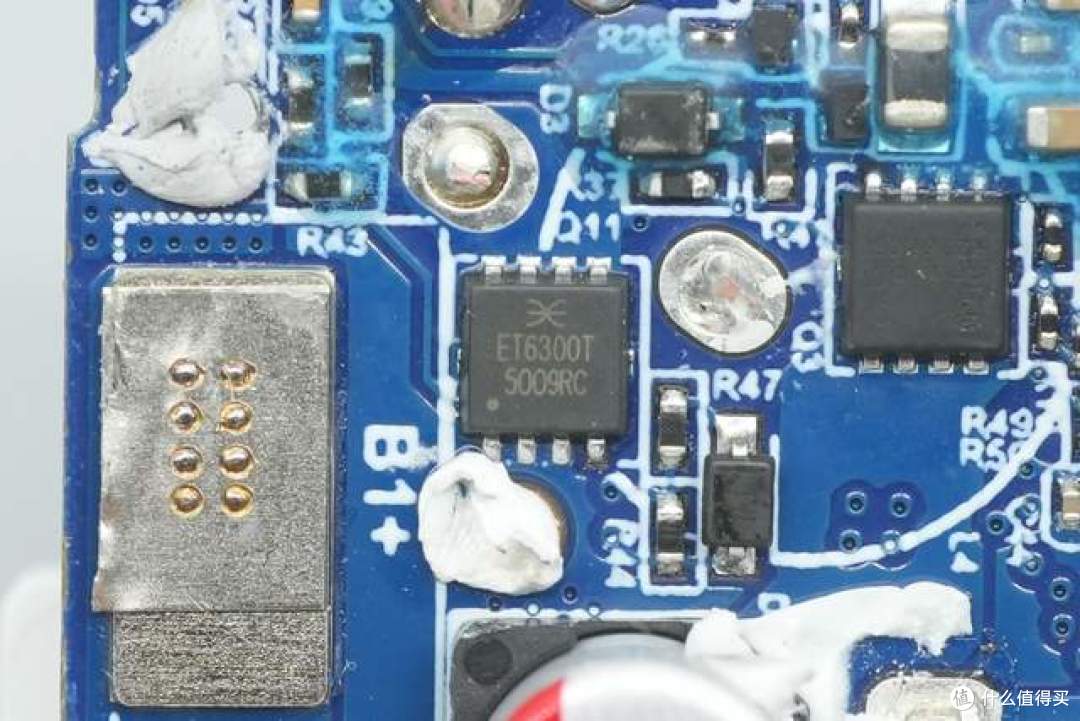

其中三颗升降压MOS来自Eternal宜源，型号为ET6300T，耐压30V，导阻5mΩ的NMOS，采用PDFN3.3*3.3封装。

另一颗宜源ET6300T在背面。

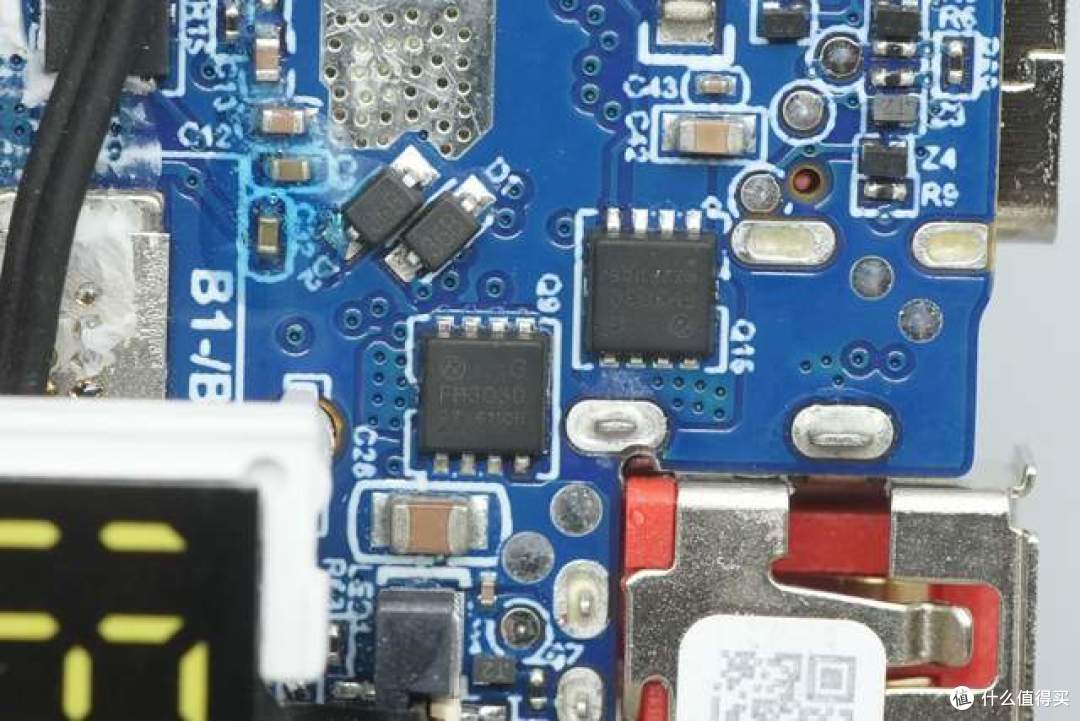

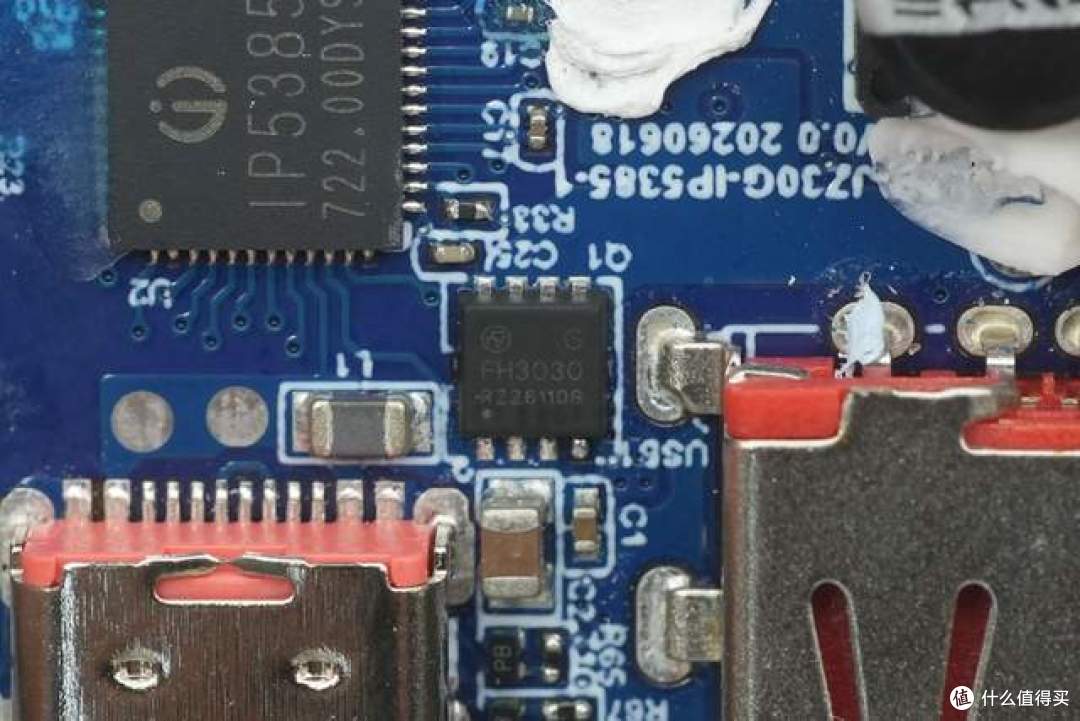

一颗VBUS管丝印FH3030G。

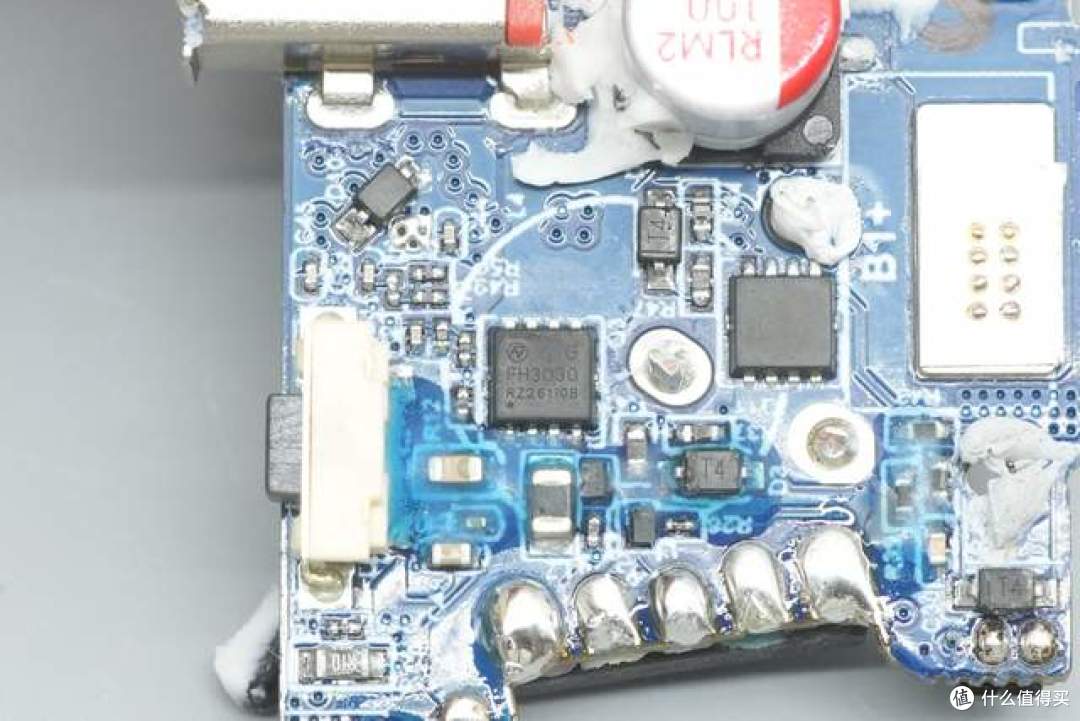

另外两颗VBUS管丝印FH3030G。

还有一颗VBUS管丝印FH3030G，共计四颗。

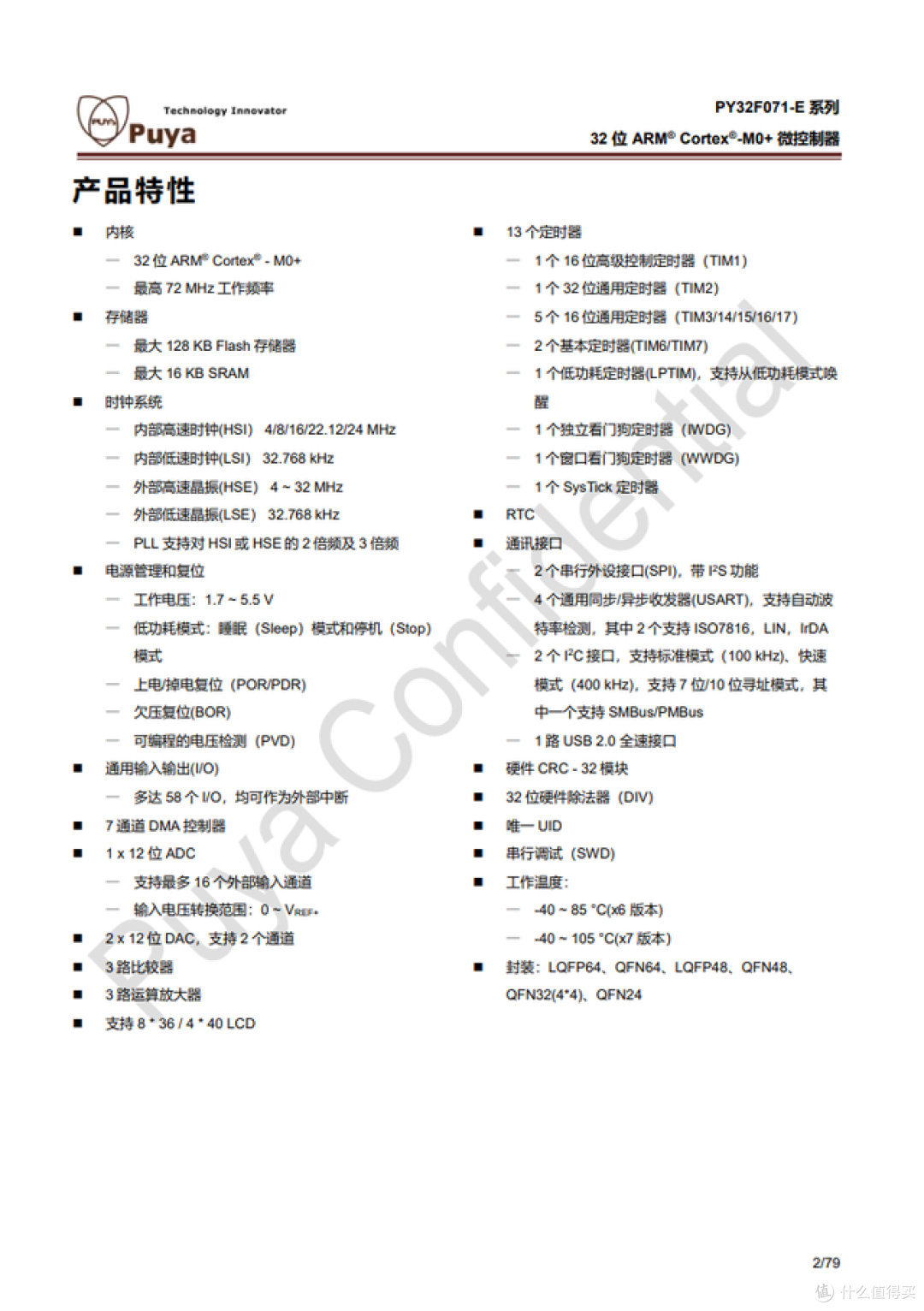

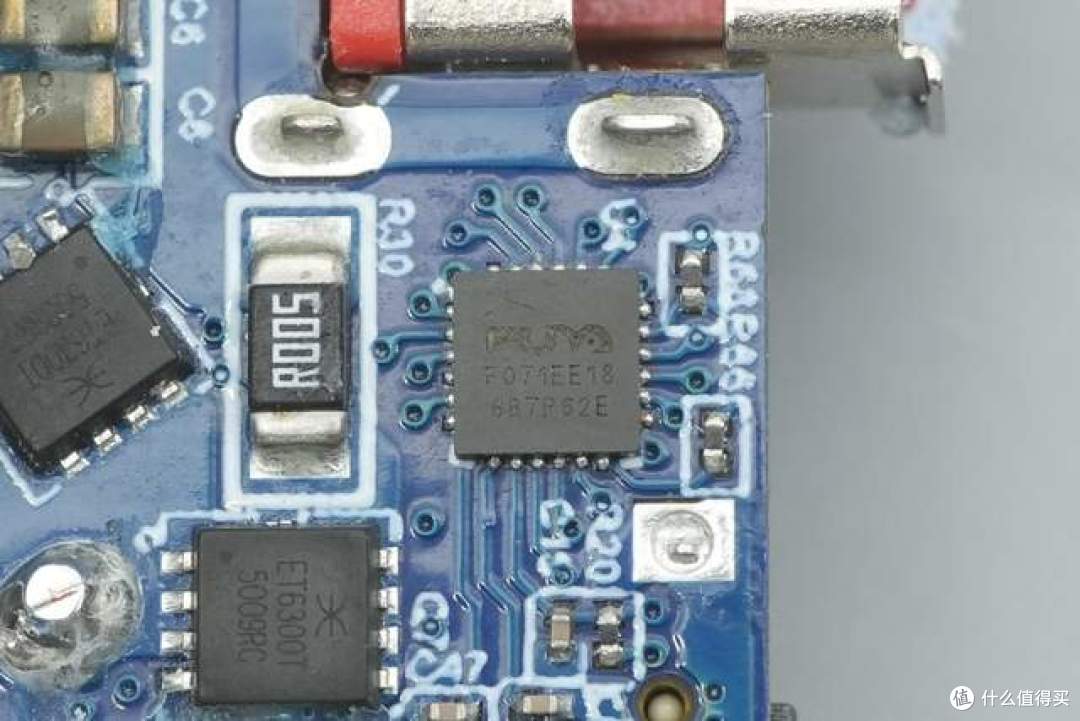

用于APP-USB智能交互以及LED数码管驱动的MCU来自Puya普冉，为PY32F071-E系列MCU，采用QFN24封装。该芯片是基于32位ARM Cortex-M0+内核的高性能通用微控制器，最高工作频率达72 MHz。

芯片板载最大128 KB Flash和16 KB SRAM，支持1.7V~5.5V的宽工作电压与 -40°C 至 85°C/105°C 的工业级工作温度范围。内部集成Sleep与Stop低功耗模式，配备POR/PDR/BOR 复位及 PVD 电压监测机制。

该芯片拥有丰富的模拟与数字外设：集成12位ADC（最高 24 通道）、2路DAC、3路运算放大器（OPA）、3 路比较器（COMP）以及LCD驱动器（最高支持 8×36/4×40）。通讯方面支持 1路USB 2.0全速接口、4路USART、2路I2C和2路SPI。

硬件上还集成了13个定时器、7通道DMA、32位硬件除法器（DIV）及CRC-32运算单元。凭借高集成度与高性价比优势，PY32F071-E广泛适用于工控设备、手持设备、PC外设、游戏设备、移动电源、及GPS平台等应用。

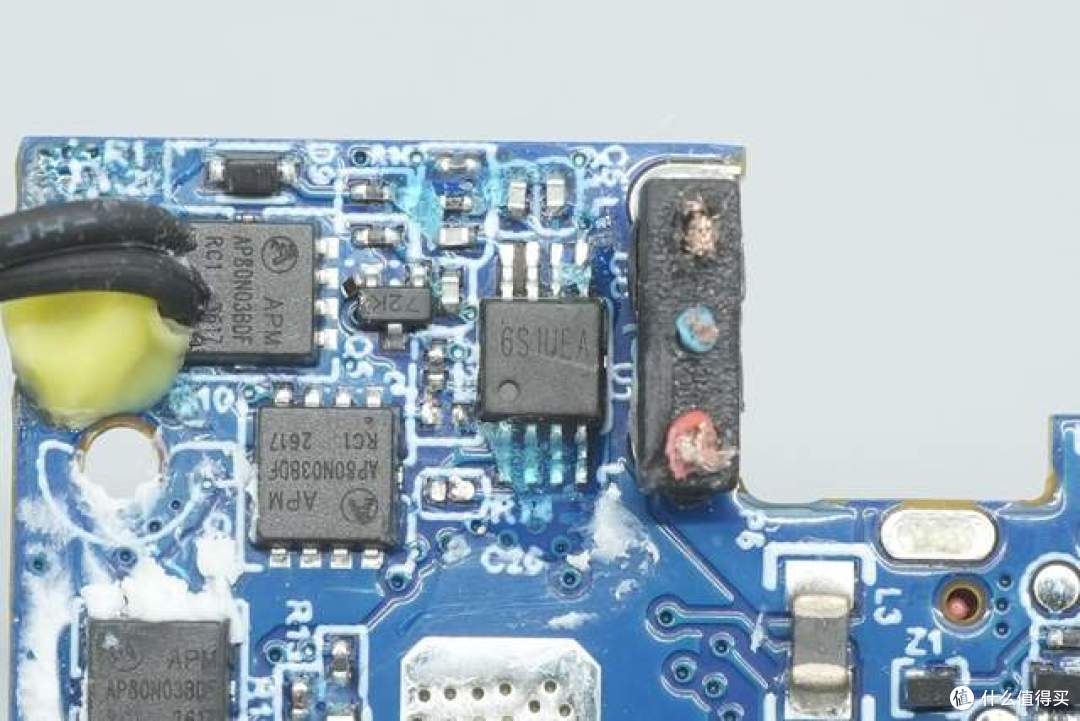

一颗锂电保护芯片丝印6S1UEA。

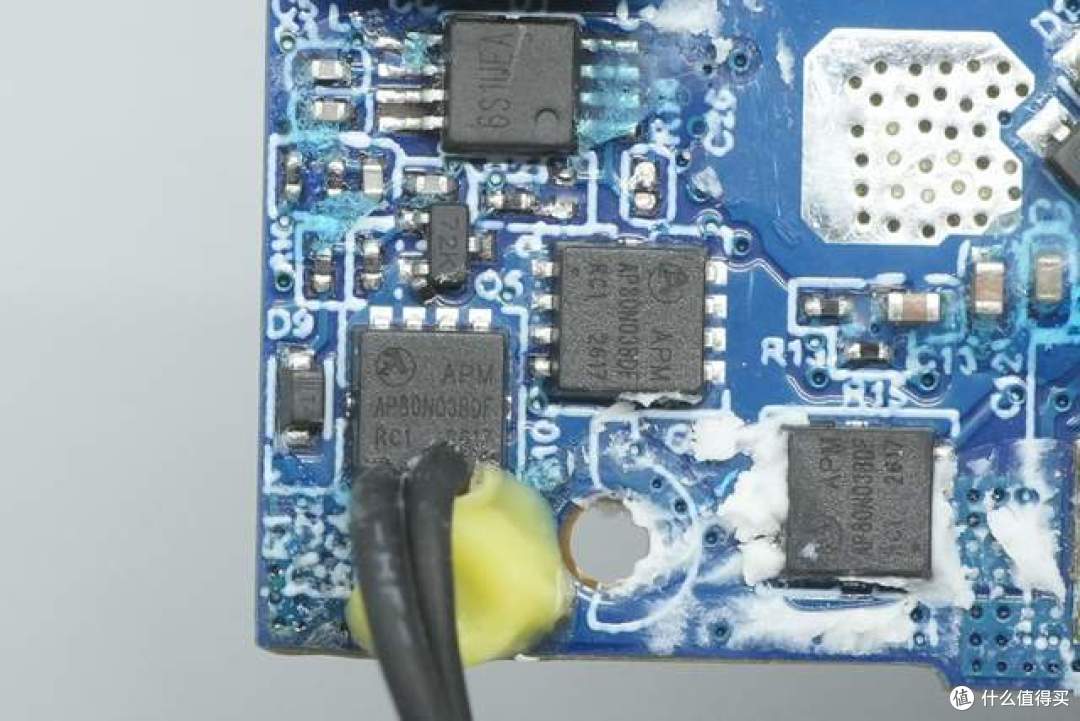

三颗锂电保护管来自APM永源微，型号为AP80N03BDF，NMOS，耐压30V，导阻3.8mΩ，采用PDFN3*3封装。

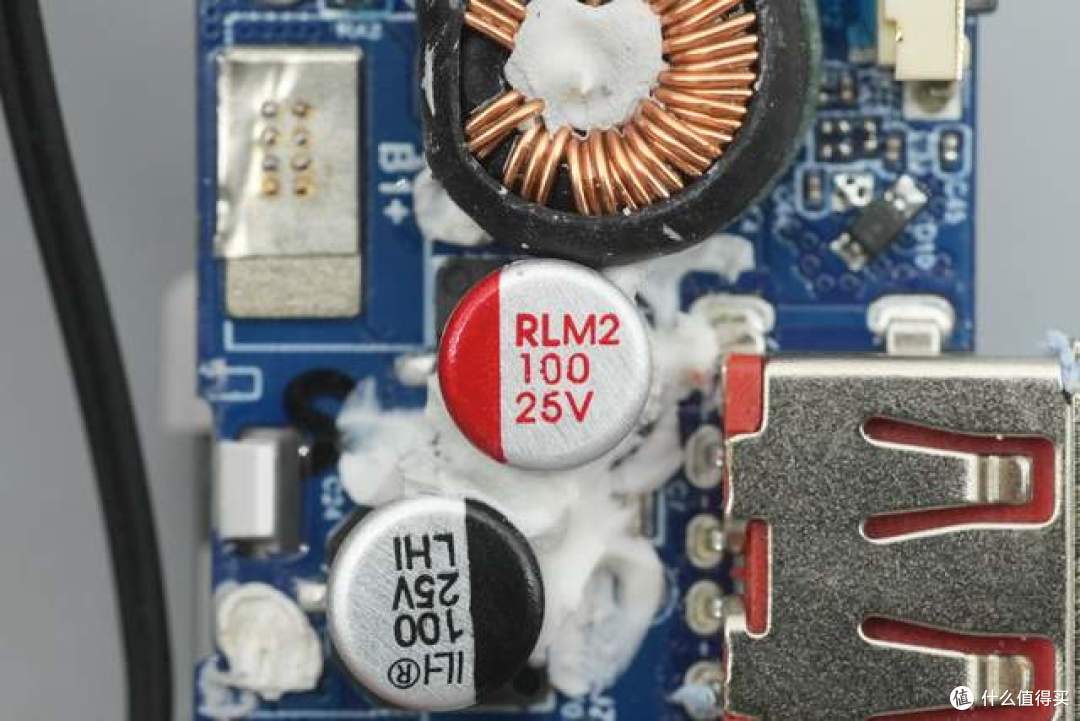

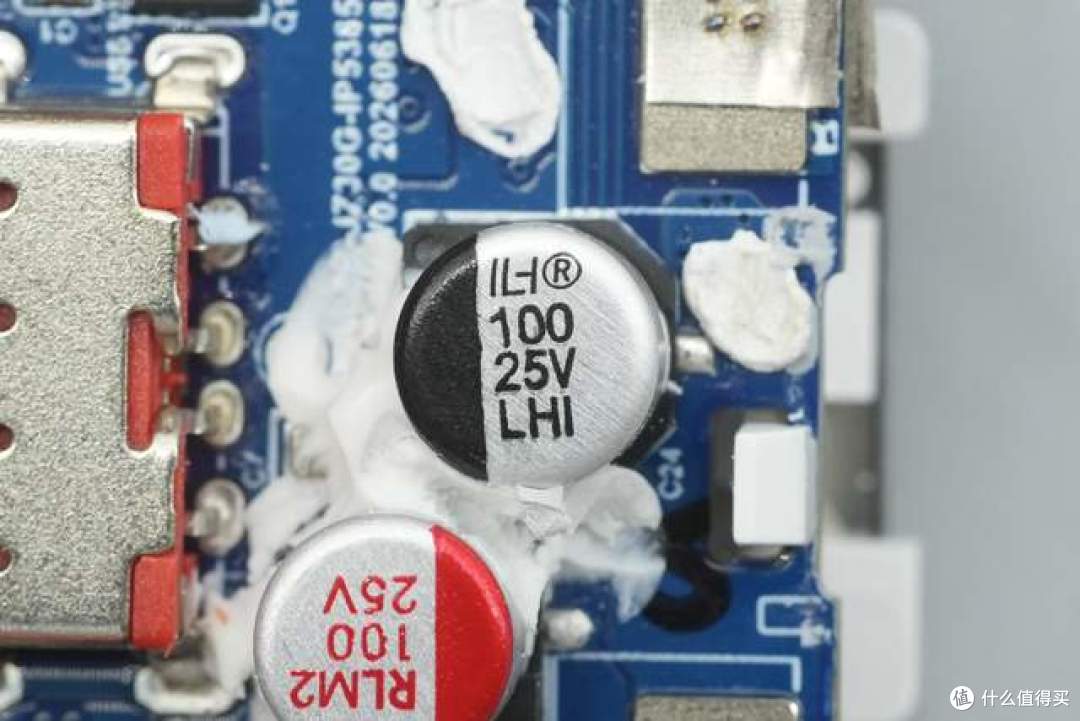

一颗滤波电容规格为25V 100μF。

另一颗滤波电容规格同样为25V 100μF。

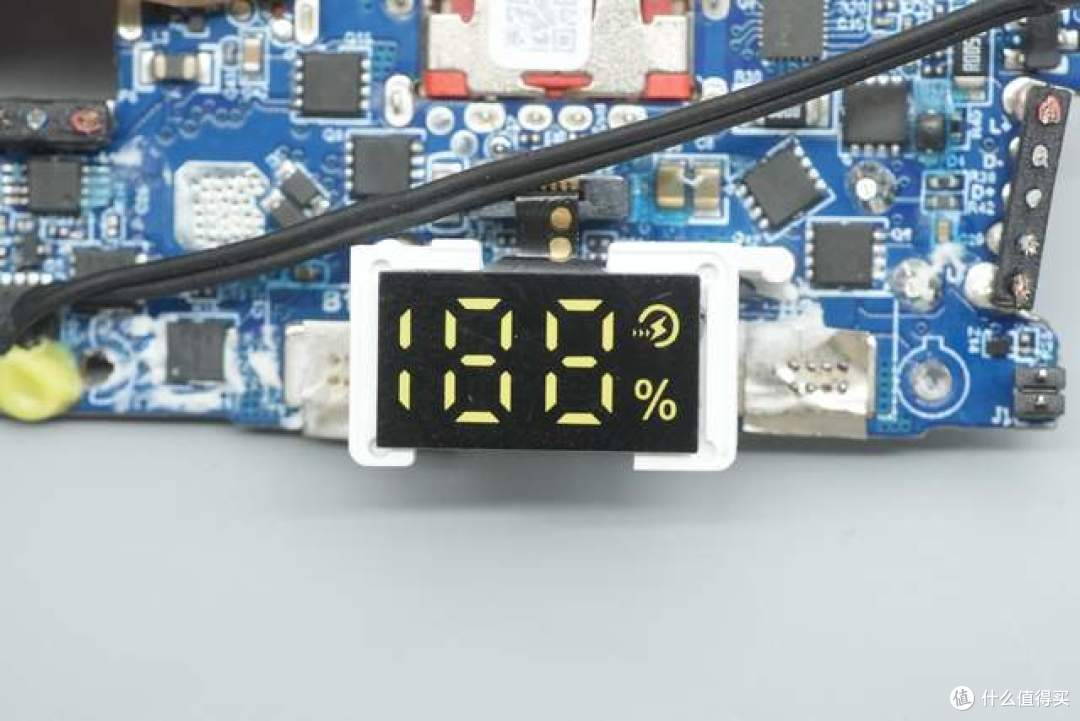

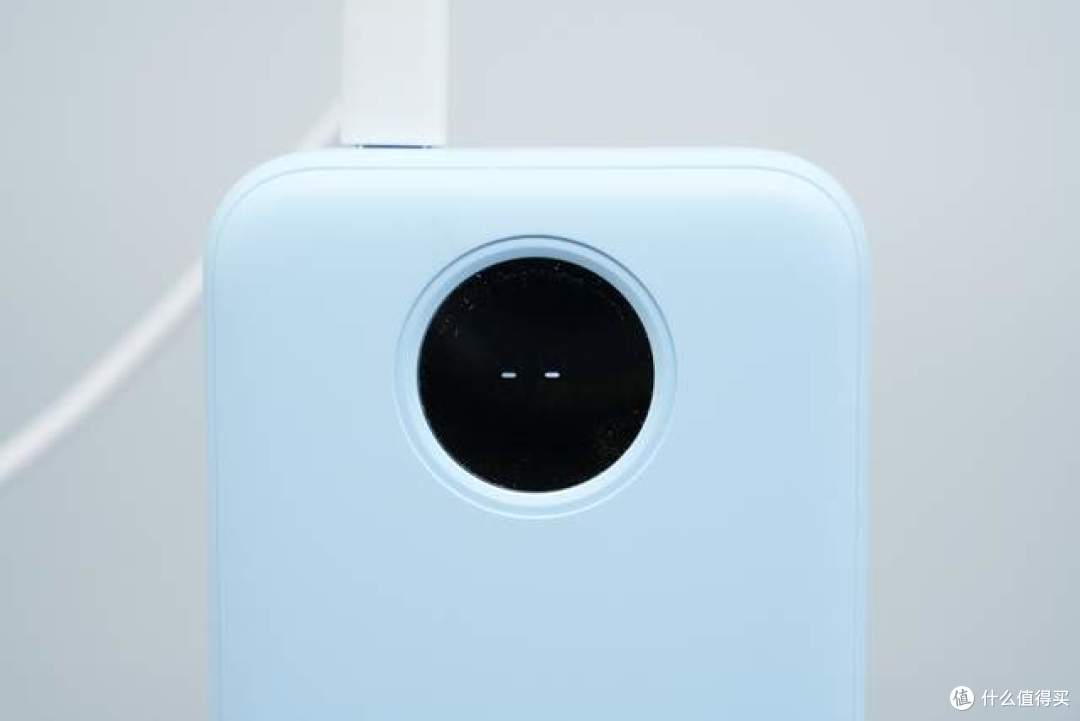

一颗数码管，可实时显示电量以及快充状态。

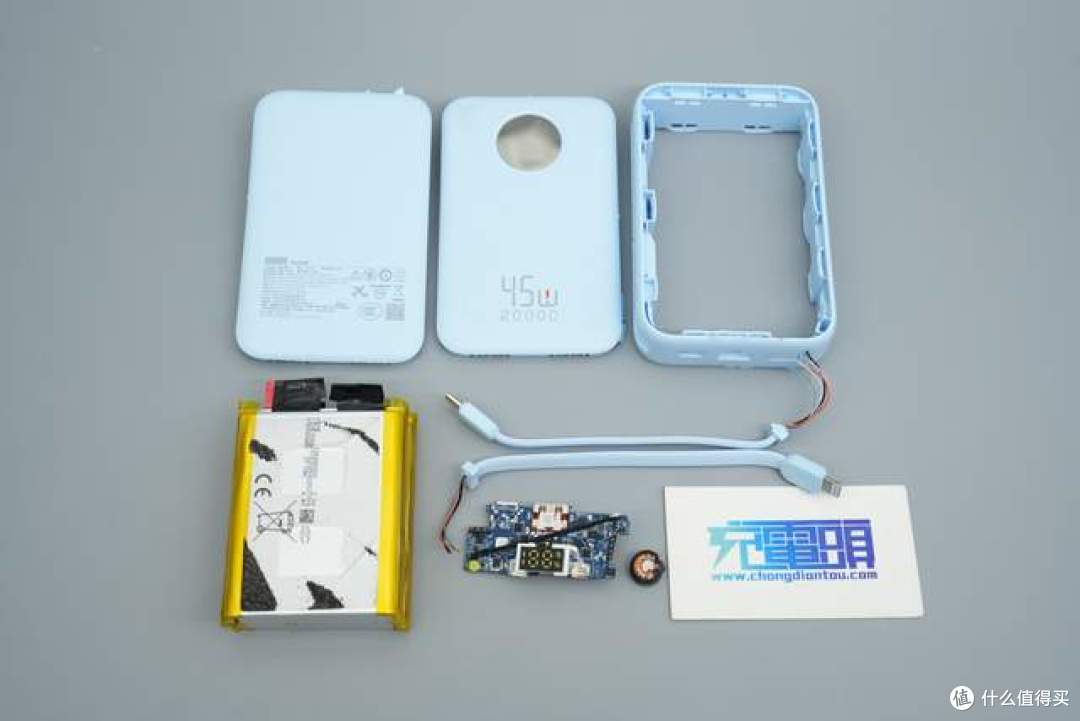

全部拆解完毕，来一张全家福。

充电头网总结

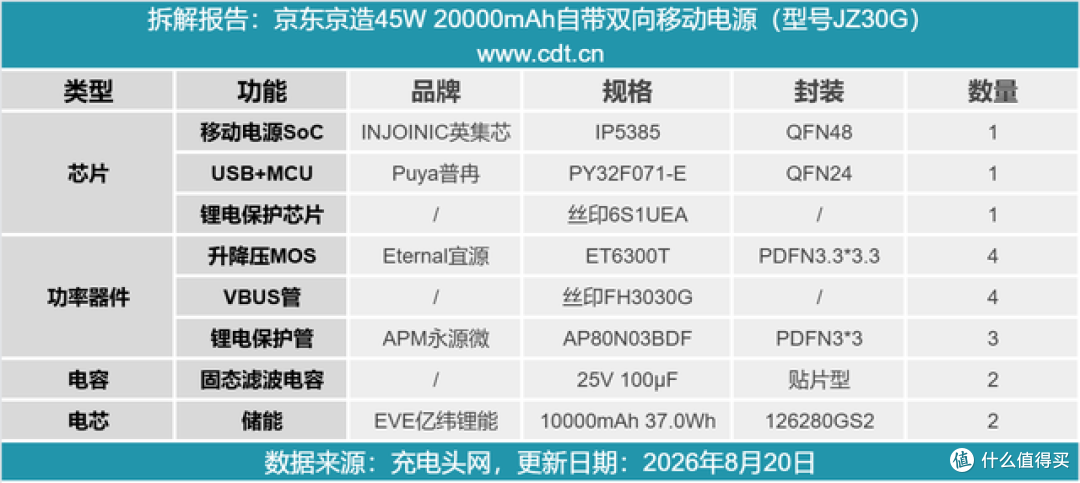

最后附上产品的物料清单，方便大家查阅。

京东京造45W自带双向移动电源主打便携与多口输出，结合顶部的USB-C接口与USB-A接口，共提供2C1A1L接口配置，可同时为最多4台设备供电，USB-C单口支持最高45W快充。

内部电芯与硬件方案方面，该移动电源采用了2串亿纬锂能10000mAh电芯，其内置的移动电源SoC采用英集芯IP5385，集成了快充协议识别与同步升降压控制；配合普冉PY32F071-E MCU实现智能交互功能，支持通过京东小家App读取产品实时信息。

功率器件与BMS保护电路则配置了4颗宜源ET6300T升降压MOS管、3颗永源微AP80N03BDF锂电保护管。

同时，PCBA模块正反面均铺设了导热垫并涂导热胶辅助散热，PCBA延伸出NTC热敏电阻紧贴电芯用于电芯温度监测。
