拆解报告：Apple苹果新款iPhone SE原装5W充电器

4月15号晚上11点，苹果悄然上架了新款iPhone SE，这款手机外观和iPhone8完全一致，但是性能部分较iPhone 8有了很大的提升，A13仿生芯片、支持千兆级LTE以及WiFi 6等等，性能十分强劲。但对于充电头网来说，我们更加在意的是手机的充电性能如何。

苹果新款iPhone SE手机在到达充电头网编辑部后，我们第一时间对手机充电性能进行了测试，这款手机支持PD快充，但是苹果给标配的仍是5V1A祖传充电器，虽然仍有点小遗憾，不过对果粉来说也是见怪不怪了。下面我们就对这款充电器进行拆解，看看和苹果以往的5V1A充电器设计做工有什么不同。

一、新款iPhone SE原装充电器外观

iPhone SE手机开箱全部东西一览，除了手机外还有有线耳机EarPods和5V1A充电头。

此外还有一根USB-A to Lightning数据线，值得一提的是EarPods有线耳机采用的是Lightning接头。

为新款iPhone SE搭配的充电器延续了苹果5W充电器外观造型，充电器侧身为白色外壳，表面亮面处理，并且弧面过渡，输入输出端外壳则为灰色配色并磨砂处理。此外采用固定式国标插脚。

输入端外壳上面是熟悉的苹果Logo，充电器型号：A1443；输入：100-240V~50/60Hz 0.15A ；输出：5V1A；充电器已经通过了3C认证和VI级能效认证。制造商：赛尔康技术（深圳）有限公司，赛尔康也成为了国内首家苹果原装充电器的代工厂。

输出端采用单USB-A口设计，白色胶芯。

充电器机身尺寸大小和一元硬币直径相仿，非常小巧。

净重约为26g，非常的轻。

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，结果显示充电器仅支持DCP协议。

二、新款iPhone SE原装充电器拆解

虽说5W充电器结构相对要简单得多，但是苹果这款的体积也太小了，下面我们就对其进行拆解，看看内部如何设计，才能将体积压缩的如此小巧。

将输出端外壳切割开，从截面可以看到机身壳非常的厚实，保护性很强。

即便是将输出端外壳拆掉了也很难将PCB板取出，索性将剩余机身壳对半切割开。光是拆机身壳就费了很大功夫，充电器做工非常扎实。

充电器内部总体一览，采用上下两块PCB板分层结构，将元器件夹在两块板子之间，如此设计可有效减少充电器体积。下面我们就来看看两块小板和其它元器件的信息。

首先是初级PCB板一览，板子上有一颗整流桥和PWM主控芯片。

输入整流桥特写，LLB10，1A，耐压1000V。

初级PWM控制器采用ON安森美FAN301H，为苹果定制型号。

再来看看次级PCB板上的芯片信息，次级输出用一颗肖特基整流，以及两颗松下POSCAP电容滤波，配合小电感滤波，滤波效果更好。高压侧和低压侧之间镂空并加绝缘板加强绝缘，安全措施非常到位。

光宝 LTV-217光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

光宝 LTV-217 详细资料。

两颗松下POSCAP钽电容，规格为330μF6.3V，和小电感组成Π型滤波。

肖特基二极管采用DIODES SBR8A45SP5 ，用于输出整流，反向耐压45V，连续电流8A。

DIODES SBR8A45SP5 详细资料。

横跨在两块板子之间的一颗蓝色Y电容，用于输出抗干扰。

将两块PCB板拆开，初级侧小板上焊接有保险丝、滤波电感、电解电容和变压器；输出小板上是USB-A母座和隔离塑料壳。

初级滤波电解电容特写，采用的是立隆高压电容。

电容规格为400V 5.6μF。

另一颗同样是立隆高压电解电容。

且电容规格为400V 3.3μF。

变压器特写，这个磁芯几乎完全闭合，可以降低漏磁提高效率。

保险丝特写，外套热缩管，此外焊脚套有绝缘管。

旁边是一颗滤波电感。

初级开关MOS管整个粘贴绝缘胶带进行绝缘。

初级开关MOS来自ST意法半导体，STU7NM60N，耐压600V，导阻0.9Ω，IPAK封装。

ST STU7NM60N 详细资料。

塑料壳上还固定有一颗共模电感，用于滤除EMI干扰。

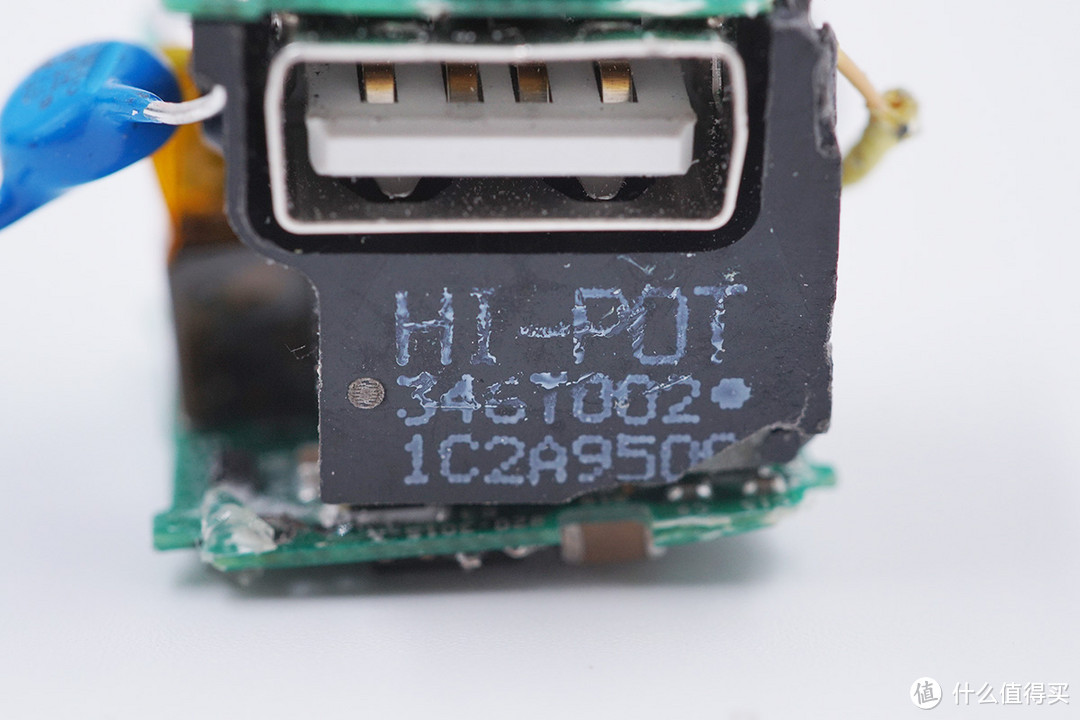

靠近变压器的塑料壳上还有喷码信息，是已通过HI-POT高压测试的耐高压变压器。

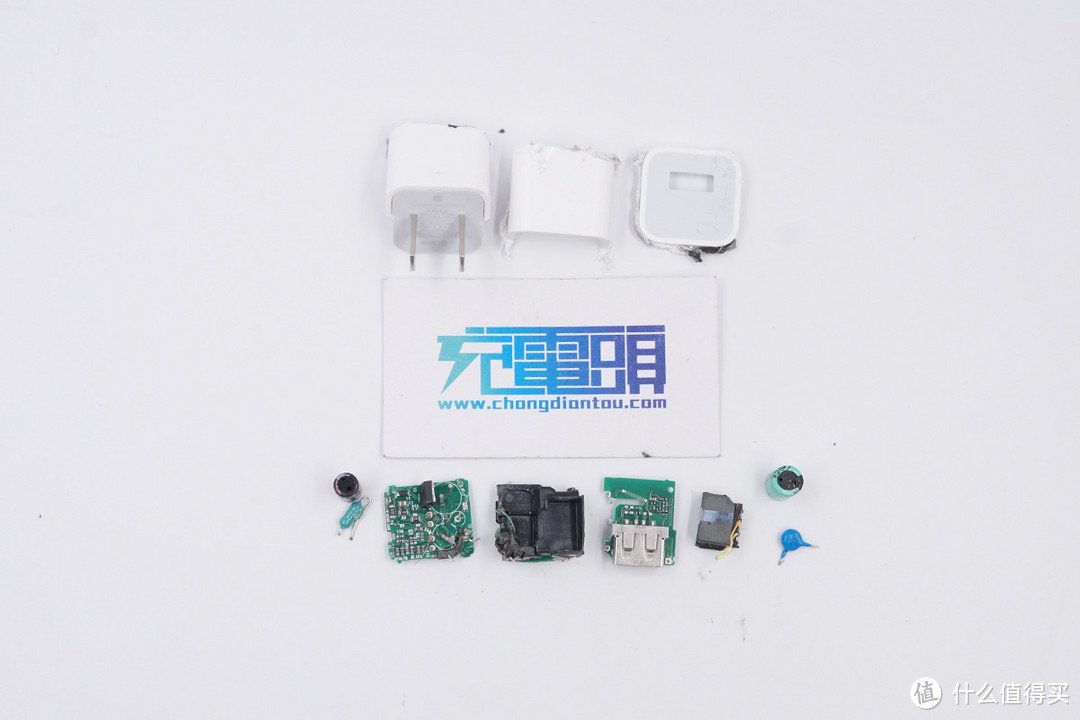

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，苹果这款充电器初级侧由苹果定制的安森美主控芯片控制意法MOS管，并由立隆高压电解电容进行初级滤波；次级侧由DIODES SBR8A45SP5肖特基二极管输出整流，并采用松下POSCAP钽电容输出滤波，压低纹波同时减小体积，元器件均为一线品牌，用料扎实。内部使用两块PCBA配合内部框架支撑、固定变压器，组成一个整体，空间利用率很高；机身壳非常厚实，保护性强；充电器体积小巧，做工非常精致。
