软路由升级记
创作立场声明:本文所有商品为自费购入,所以就不给商家打广告了,所需要的材料淘宝很容易找到。
制作过程视频:
制作前言:
我现在使用的这台机是戴尔9020m被我魔改后5网口版本,至于我为什么会用这台机得先从另一台机说起。以前我一直都是用台式机做软路由,它已经平稳7x24h运行了1个多月。这台机配置为:映泰B85+i3 4160+Intel749020116 4网口pcie网卡。这台机是2014年我高一的时候装的,上大学后就被我闲置了。在2018年我大一下学期的时候接触了软路由,于是这台机又重新进入我的视野,并且换了一个小很多的机箱用来做我的软路由。
我原来用这台机只做了lede软路由,没有做nas或虚拟机,这台东西在家里使用太浪费了这个i3的性能了,日常运行的功耗有30多w有时还会去到50w
我一直想买一台很小的PC做软路由,于是找到了戴尔9020M这个小主机,像联想也有这个价格的小主机,比这个还要便宜,我之所以没有选择联想,是联想有白名单限制,懒得去折腾。戴尔的这个小主机在咸鱼上估计还有比这个更便宜的。

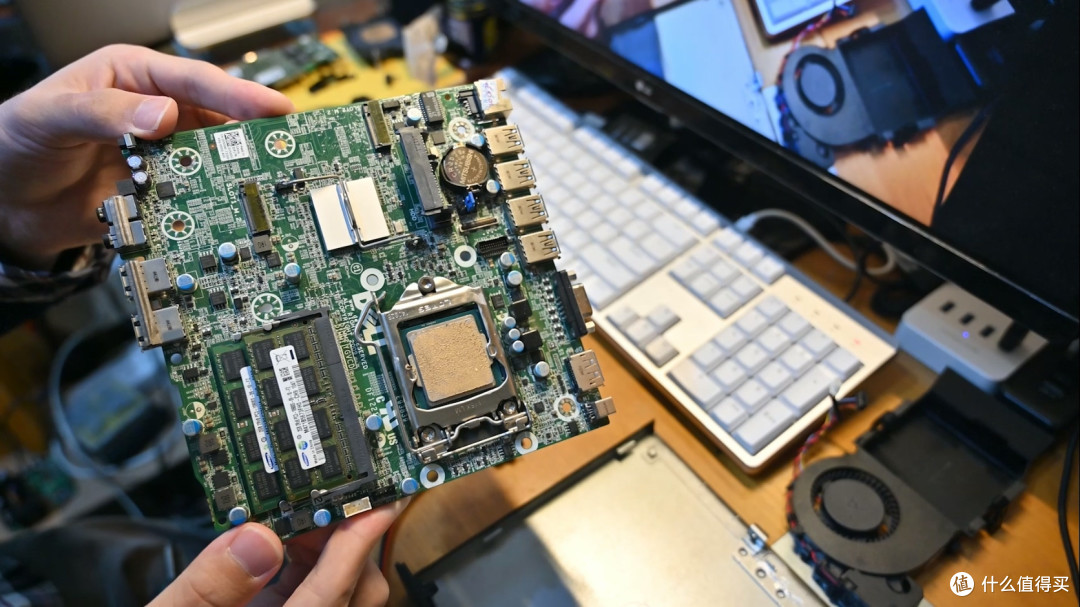

主板的用料做工还是很好的
我的配置
主机:9020M准系统(Q87平台)
CPU: i5 4570T
运行内存:三星4G DDR3L
硬盘:联想128G M.2固态
网卡:intel E1G44ET 82576(4网口)
CPU 推荐支持VT-X和VT-D的CPU,在Q87平台下同时支持VT-X和VT-D的CPU型号在这个链接里
由于这个主机散热设计的原因,最好是选择低功耗CPU(热功耗不超过35W左右),这样没有那么容易发烧,当然,如果安装了不是低功耗的CPU也能启动,只是会被限制功耗而已。
方案:
1、使用M.2 WIFI A/E Key转pcieX4转接线(推荐买ADT的,质量有保证),把PCIE网卡接到上面用来拓展网口
2、由于pcie设备需要12V供电,但是主板并不带12V供电输出,所以我选择从SATA口取5V的电通过升压变为12V
改装过程
1、我先量好了网口的尺寸并做好标记
2、然后用电动砂轮锯开
3、锯开后打磨一下就可以安装了
独孤HRU侠
校验提示文案
鹦鹉螺号鹦鹉洲
校验提示文案
栤嚸
这种M2 WiFi口转PCIE的接口能接SATA的扩展卡吗?还是只能转网口
校验提示文案
zunshine
校验提示文案
paco_lo
校验提示文案
值友_9527854
校验提示文案
值友9113361628
首先不是所有pcie网卡都需要12v供电,你搞块不需要的根本不用接12V电,大致可以通过观察金手指区分。
其次你使用的82576在x1插槽不适合,具体情况百度“5口千兆软路由组装完成了”。
其实更建议用不需要12v电网卡,使用两口的网卡,选择m2转pcie x1转接板自己改成x4,成本100左右估计只有你这么搞的一半。
校验提示文案
独夜听钟
校验提示文案
弱小无助但能吃
校验提示文案
elanman
校验提示文案
探险者2013
校验提示文案
kianleung
校验提示文案
奔跑哒哒
校验提示文案
yxhr111
校验提示文案
Gnaixux
校验提示文案
春眠不睡晓
校验提示文案
不给你说
校验提示文案
唔该行开
校验提示文案
炒鸡炒螺食什么都补胃
校验提示文案
废宅酱
校验提示文案
yesbox
校验提示文案
shistory
校验提示文案
值友9539752185
校验提示文案
值友9113361628
首先不是所有pcie网卡都需要12v供电,你搞块不需要的根本不用接12V电,大致可以通过观察金手指区分。
其次你使用的82576在x1插槽不适合,具体情况百度“5口千兆软路由组装完成了”。
其实更建议用不需要12v电网卡,使用两口的网卡,选择m2转pcie x1转接板自己改成x4,成本100左右估计只有你这么搞的一半。
校验提示文案
逍遥阿怪
校验提示文案
值友4754152643
校验提示文案
rucent
1.按照sata针脚供电输出应该带12v的,是不是直接接上就可以而不需要升压模块;
2.装了网卡是不是普通2.5的硬盘装不下了,只能用另外一个m.2的硬盘口;
谢谢!
