Tiger5G装机单 篇六十二：一台13.8L的小钢炮怎么也要把i9 9900K超到5.2GHz吧？

上次帮别人装了一台8.5L的小钢炮之后，这次又要装一台13.8L的小钢炮了，对比上次那台机子，这台机子无论是从配置、箱体甚至玩法都更“钢”。

13.8L带来了什么？

其实对比纯正A4箱体来说，这个案子在体积上面不算特别极致（A4箱体基本可以控制在10L以内），甚至银欣小乌鸦这类竖放箱体都更小，不过这个案子采用的箱体（来自DENG家的F12）在保持高效紧凑的空间利用率同时，可以比较轻松塞下一个240一体式水冷，也就是解决了10L以内箱体常见的CPU区域散热规模局限的问题。

受益整机散热的优化，这套机子CPU部分不单采用了i9 9900K，而且超频到了5.2G的高频，内存部分也超到了4400 cl17，显卡采用了最近的热门XFX R7 5700XT。整机从配置到实际性能释放与常规塔式箱体基本无差异，散热、噪音也不是问题。

在满足小钢炮性能属性的前提下，这个案子基本做到足够小巧紧凑，同时整机金属的质感放在桌面上本身就是一个类似标签一样的装饰品。我个人喜欢这箱子不装上侧板的样子，比较机械风。

新手劝退环节

1， 安装难度：10分最高的话，这机子实际大概7.5左右。相比atx箱体来说还是有点难度，主要要注意安装步骤，水冷版本箱体另外还要注意水冷安装细节。因为箱体设计比较成熟了，如果你注意我文章的一些说明，其实不算特别难。

2， 费用：之前针对ITX平台我会吐槽性价比问题，其实这个是相对的，比如我这套案子本身配置就确定了成本会到一万以上，ITX导致的额外费用反倒不多，比如主板采用了华擎z390 phantom gaming-itx/ac，同超频等级的ATX主板，价格要么等同要么更贵。整机最贵其实就是机箱，不过工艺等级相比千元以内的量产箱体还是有优势的。

3， 方案设计：其实最大的难度在于方案设计，除了CPU主板内存这样的常规配置，还要考虑散热器选择、风扇信号选择、电源型号选择甚至显卡型号选择，因为这些都很容易让你翻车。

4， 安装细节：一些装机习惯细节，是很容易让你重复拆装2.3次的，所以下面我都会根据实际装机过程考量中说明让大家参考。

安装步骤

为了方便大家直观参考，后面的装机类型文章我尽量都根据实际装机从设计到实装的步骤思路供大家参考。

1， 选定机箱—DENG F12

搭建ITX小钢炮，最重要的一直都是箱体，这个重要并不是说价格，而是它的结构设计会影响你配置选择，所以建议先敲定箱体之后再来选其它配件，避免实际作业中反复修改。

箱子这边选了DENG工作室的F12。关于DENG工作室可能非ITX玩家知道的人并不多，但下面这张图，相信索粉应该都看过，而这图片跟这机箱的作者是同一个人：“处于黑白之间”。

我这边继续聊箱体。目前DENG工作室针对ITX的箱体主要有两款，一款是F12，一款是F15，两者结构思路基本是一致，区别就是F15箱体更大一点，显卡区域为3*PCI插，所以这边你要么选好显卡之后选具体型号，要么就是选好型号之后到适合选购型号注意。如果你喜欢紧凑一点的话，那么F12显然会更好，毕竟本身F12的显卡区域空间其实也足够宽裕了。

淘宝网-淘！我喜欢s.taobao.com去看看

架构：我们看的话，DENG工作室目前F12、F15这两款ITX箱体内结构布局是类似abee RS01、ncase m1的设定。优点在于显卡直插避免使用显卡转接线，CPU部分最大可兼容一体式240水冷，避开了A4箱体散热结构对于CPU散热器规模的限制。

设计以及工艺部分。箱体结构上采用类似盖房子的框架方式，用整块铝材挖出骨架，箱体两侧各一个，骨架两端有凸出的榫卯与前后面板链接，强度精度方面会很好的保证，在拆装耐用性和统一性上也会比较好；电源开机键采用了自制的机械轴体开关，支持热插拔，另外跟机械键盘一样可以更换轴体来改变按键手感，出于整体风格考虑，开关按键也采用铝块CNC加工带来比较特别的手感；我手上这台是水冷版本，跟风冷版本区别主要是多了一个水冷散热器支架，安装的时候可以看下如何安装。

以我的实际作业来看，这箱子在散热、兼容性及体积上面取得了一个比较极致的平衡点，算是一款比较实用向高端ITX箱体。目前我觉得算缺点的，大概就只有整机无防尘设计，前面板无USB IO口之类的。

2，最终配置确认

CPU: i9 9900K

主板：华擎Z390 Phantom Gaming-ITX/ac

内存：芝奇 幻光戟DDR4 4233 8GX2

SSD：西部数据WD SN720 512G +蓝盘 500G

显卡：讯景XFX RX5700 XT

机箱：DENG F12

电源：美商海盗船SF600 SFX电源

散热：利民Frozen EYE 240 一体式水冷+C12

最后确认配置如上，i9+华擎Z390 Phantom Gaming-ITX/ac应该是两三个月前就锁定的套装，一开始我个人建议朋友是不用超频，然后主板选用华擎Z390M-ITX/ac即可（省下400），不过朋友还是想极致点，就选了华擎Z390 Phantom Gaming-ITX/ac，还好后面确实不负所望（后面再细说）。显卡一开始也是常规RTX2080Ti，无非要注意下哪家的版本好看跟装得下，被我拖延到现在之后，趁着AMD这个月新品发布向弄一张XFX RX5700 XT来尝鲜。

如果你追求性价比的话，目前cpu跟主板也可以考虑替换为R7 3700+B450ITX+BDIE的组合，可以省下近2K的费用。

3， 安装过程

DENG F12这箱子安装过程略微特别，自己拿到箱子一开始也是无从下手，看了官方说明才知道要先把全部侧板拆掉之后，看到内部框架才可以开始安装。

我这套机子按官方推荐的安装顺序就是：拆侧板—安装主板部分—安装散热—安装电源—安装显卡，这样基本也没有问题，只不过针对新手我还是说下一些注意的地方。

大箱子可能还好，这种小箱子，个人建议装机之前最好裸机测试（cpu、主板、显卡、内存点亮），确定配件没问题再安装，避免翻车后拆装检测麻烦。比如我这套测试的时候就发现两条内存的情况点不亮，后面及时检测，更新主板固件就搞定，裸机的时候搞定会方便很多；

另外一个就是记得主板IO挡板一定要先装好，要不翻车装好之后才发现没装IO板也很尴尬，也希望厂商今年开始在千元以上价位的主板可以普及一体式IO挡板。

一体水冷安装：其实装这套机子最难的地方就在于水冷。有印象的朋友应该还记得我以前装的那套骨伽QBOX也有说过，主要要注意如何注意走水冷管，避免挡到，其实这案子从选购的时候就要注意了。比如你打算装240水冷的话，那这箱子原来的硬盘架就无法安装，只能装2.5英寸硬盘在箱体前面板位置，为了省事个人建议最好全部实用M.2 SSD安装主板上；另外一体式水冷的选择也要注意，比如冷头高度不要太高，最后我这边选了利民Frozen EYE 240 一体式水冷+TL-C12风扇的组合（后面会测试效果）；

水冷安装部分，只要你散热器跟我类似，我建议你按照我的冷头方向安装，这样几乎是最好走管的：就是注意冷头水冷管的方向，另外冷排的出管方向刚好跟冷头对面位置，这样水管会比较好处理。

风道设计：安装之前其实就要设计好风道，这箱子风道个人建议底部2个12cm（支持12015）风扇一定要装，尾巴2个8cm风扇位置可以酌情装，顶部有一个12cm风扇位，但如果你选用水冷方案就不建议安装（那边留着走多余的管用）；我这边底部加装2个12015风扇用于进风（顺带给显卡辅助散热），主要的出风就是靠一体式水冷往外排风，这边其实也有不少人把水冷位置是往内吹风的，不过考虑内部空间本身比较局促（水冷的一头实际都对着电源），所以我这边改为往外抽风来增加内部气流流动，具体温度效果可以看下面测试。显卡其实就比较简单了，RX5700XT公版这种涡轮散热器的好处就是放在哪里都不会产生负面效果（实测效果也是如此）。

这两枚风扇很重要，F12建议选用12015风扇，标准12025厚度基本会装不下。

电源部分：电源也是提前买来放了好几个月的美商海盗船SF600 SFX电源。全新一代升级到白金认证了，附带的模块箱也都做了包线处理，另外我实际作业中，自带的线长度是差不多刚好，估计应对10-20L箱体的话，自带线长度是适合的。实测带这套机子，负载情况是比较轻松的，电源也很安静，相比atx的白金电源来说差价不算多，也比700W以上型号便宜不少，性价比算不错。

电源部分还要注意的地方，就是DENG F12没有自带电源延长线，然后这箱子的电源线用传统直插那种是搞不定的，最好可以淘宝买个转90°的头，甚至最好是买延长线（另外一头的母口的那种）

美商海盗船(USCORSAIR)额定600WSF600SFX电源（80PLUS金牌/全模组/主动式PFC/七年质保）899元京东去购买

显卡装好之后就是理线了，个人建议这机子能避免传统2.53.5寸设备就尽量避免，这样走线会方便很多，类似的还有风扇选择尽量避免RGB风扇，这样也少了灯光线。对于这样的小机体，走线更多的目前是避免干扰机箱风扇运转跟挡到风道。

虽然是极致紧凑小钢炮，不过花点心思依旧可以走线漂亮的。

主板背面的M.2插槽方便升级扩展。

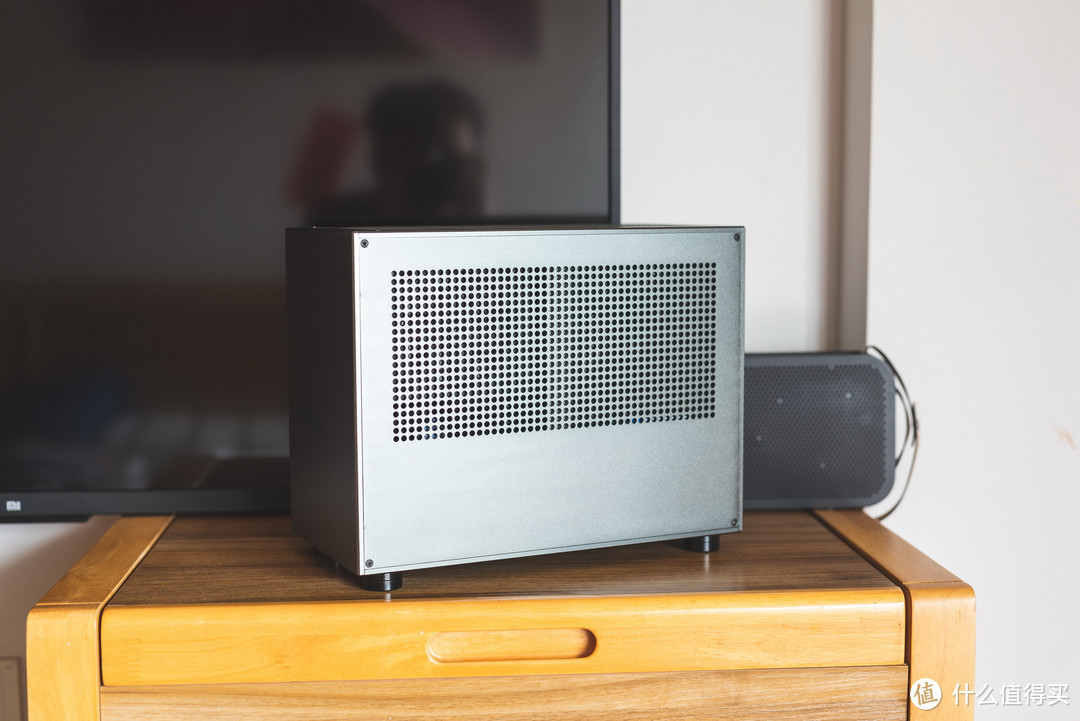

最后的成品外观，很强的金属感跟紧凑感，同样对应的，就是性能部分了，毕竟这样的机子性能不能怂。

4，超频设置

关于华擎Z390 Phantom Gaming-ITX/ac其实网上评测已经很多，最为人所知的大概就是强悍的超频能力，也是公认的Z390超频王之一，所以针对这块主板我这边主要实测就是超频。朋友这边搭配买的9900k原盒，一开始以为是一颗雷，按他的说法，之前用其它主板试过可以全核心5G，不过电压要1.3x，所以我并没有多少指望，打算5G将就着用，没想到实际用华擎Z390 Phantom Gaming-ITX/ac试了，虽然电压不好看，但实际这u居然可以超到5.2G，而且相比5G提升电压不算太多，可以接受。

强悍的小板王，无论CPU抑或内存延迟都非常夸张

两个M.2插槽，一前一后。

完整的IO接口，C口是全功能口，另外有BIOS清空按键，这个对于超频板，特别是ITX板来说是很方便的设定。

华擎（ASRock）Z390PhantomGaming-ITX/ac主板（IntelZ390/LGA1151）1514元京东去购买

CPU超频部分设置如下，建议大家超频之前先更新下BIOS，主板自带的在线更新虽然可以用，但速度不稳定，建议自己官网下载更新，而且还有windows版本，对新手友好度也很好。我这边主要频率锁定5.2G，电压1.4V，防掉压一级，avx-4，这样游戏等常规应用的时候高频，一些转码渲染AVX项目不需要高频的自动降频避免温度过高。

具体设置如下图，供参考，另外有人建议CPU IO电压可以锁定1.35，内存频率可能还会更高。

ITX超频，好玩的还有内存，这边内存选了经典的芝奇幻光戟DDR4 4233，可以认为BDIE特挑版，频率大概可以超到4400，然后c17小参，

芝奇（G.SKILL）16GB(8G×2)套装DDR43200频率台式机内存条幻光戟RGB灯条(C16)899元京东去购买

超频到5.2G之后的性能如何？

实测如下，R15 差不多达到2200cb，R20 5069cb， corona1.3渲染测试1分28秒（比5G快了十几秒）

blender benchmark总渲染测试时间15分13秒

HWBOT X265转码测试，分别1080p跟4k的成绩

比较夸张的是内存吧，原先加载xmp预设已经很快了，超频优化之后c16的数据果然很夸张，这套机子游戏速度简直了。

5，游戏性能 显卡

近期amd给力啊，本来发布之前还在担心RX5700系列显卡会不会因为价格高企导致口碑问题，没想到价格下调这么多，性价比确实出色。这次为了尝鲜，所以显卡也从原来的2080ti改为讯景XFX版的RX5700 XT，也是发布那几天经常在刷好价的型号。

其实相比新的ZEN2，拿到XFX RX5700 XT的时候个人是更激动的，因为个人一直都是原厂控，而且RX5700系列公版设定也回归到涡轮散热设定。外观颜值来看，RX5700 XT是挺对我胃口的，不过也是因为涡轮散热设定，目前玩家圈引发了不少争议，感觉一时好像回到了4850的时代，当然这不妨碍公版本身闷骚的颜值，实际外观大家也看到我装箱之后的样子了，整体风格确实很协调。担心温度噪音问题的，目前可以考虑减压、调整风扇策略的方式，另外也不用太过担心高温，因为现在电子产品比想象耐操得多，况且只要你不是用来挖矿或者长时间渲染那点使用程度是不用担心，另外8月非公版也会出来，到时候也可以解决公版的散热问题。

讯景（XFX）RX5700XT8GBBoost1905MHz/14Gbps256bitGDDR6显卡2999元京东去购买

理论测试我简单发个timespy跟fse供参考验证，最主要还是看下实际游戏效果。

在我原本的概念里面2-3k价位的显卡基本对应的就是2K（1440P）分辨率级别游戏，所以一开始测试也是照着2K分辨率最高画质来测试游戏表现，不过在测试“吃鸡”的时候发生了点意外，就是我显示器本身是4K分辨率的飞利浦329P9H，我何不测试下4K分辨率？这一试，让我很意外，实用向的“三极致”设置情况下，4K平均帧也达到了96帧，跟2K最高画质一样了。这也让我好奇，5700XT在其它游戏里面4K分辨率的表现。

所以下面其它游戏测试就会在2K（1440P）分辨率跟4K（2160P）分辨率下测试。对应两种分辨率会有两种不一样的画面设置，2K分辨率设置都是极致画质，因为这个是这级别卡应有的画面设置空间，所以考核显卡的最大性能发挥；而4K分辨率设置，除了部分游戏（比如dota2）本身性能要求一般，所以会设置极致画质，其余游戏按着保证画面流畅的前提（60+平均帧），再尽可能提高画面，比如4K分辨率情况下实际AA、AF之类的抗锯齿技术就没什么意义了（分辨率足够高）

刺客信条：奥德赛，2K最高画质下54平均帧，4K 高画质情况下也达到了46帧。

古墓丽影暗影：2K最高平均82帧，4K中等画质平均58，基本达到流畅标准。

极限竞速地平线4：极限4的画面算翘楚之一吧，比较意外的是5700XT在4K下面发挥竟然很夸张，一开始担心速度不够所以选的画面预设较低，没想到居然可以过100，后面超高画质也达到了84帧。

dota2：这个基本不用担心，4K 144hz显示器也没问题。

下面这两个游戏，我就记得2K是最高画质，4K画面设置可能不是最高仅供参考。

散热效果 水冷 机箱

相信大家最怕ITX的就是变成闷罐，所以我这边也会着重测试下整机的散热效果及风道是否可靠。所以我这边实际测试了下单烤（CPU、GPU）跟双烤。

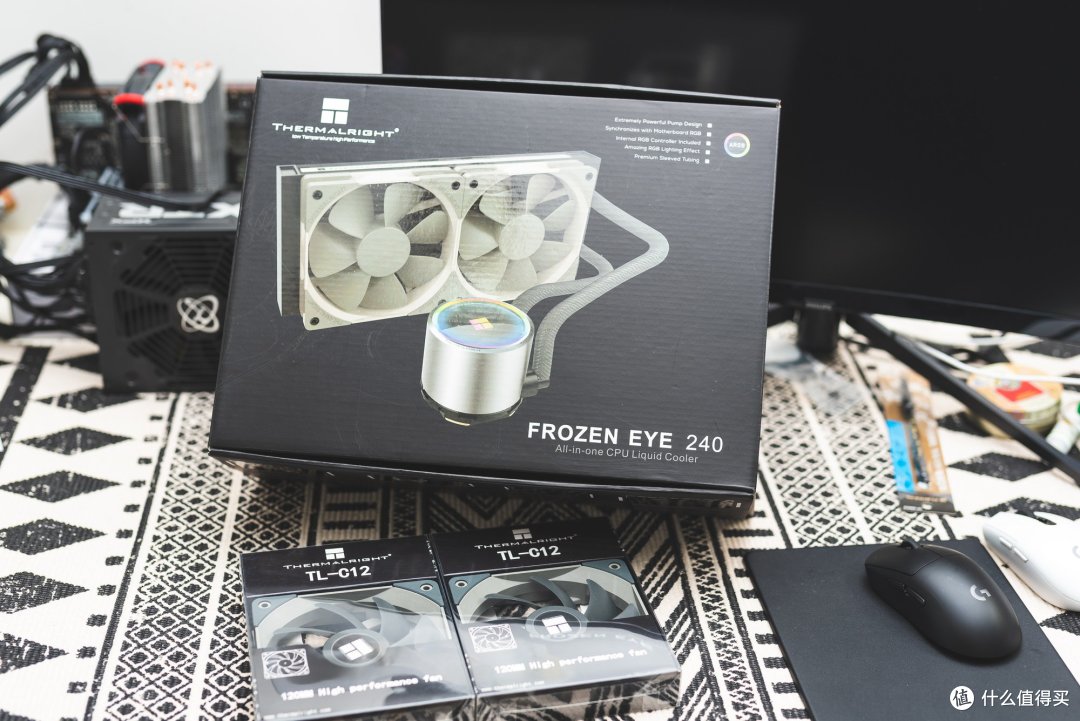

CPU散热器我这边选了传统风冷大佬利民新出的一体式水冷Frozen EYE 240，风扇也替换为TL-C12来增强散热效果。当时考虑这个散热器还有一个原因，就是冷头高度不会太高，避免实际作业的时候会挡到风扇、冷排。作为利民的第一款一体式水冷产品，Frozen EYE 240外观完成度还是很高的，自带的风扇素质其实也不差，如果不是太追求极致也够用。安装过程还是比较简单的，至于实际效果如何，就看测试了。

利民（Thermalright）FrozenEYE240一体式水冷（CPU散热器/PWM智能温控风扇/多平台扣具/rgb冷头）599元京东去购买

利民（Thermalright）TL-C1212cm风扇（FDB轴承/12cm机箱风扇/4pinPWM/1500转速/6年质保）79.9元京东去购买

单烤情况下，CPU烤FPU温度达到110+°（BIOS解锁了温度限制），是不是有点吓人？不过这边要注意就是这颗u已经超到5.2G了，一般来9900k超到5G之后，240一体式水冷+塔式机箱基本也会超过100°范围，所以这个温度看似高其实也正常，而且c12的最高转速才1500转。我也测试过渲染的时候，CPU满载温度其实也就八十几度；显卡单烤情况下，受益底部的进风风扇，满载温度实际也就在80度左右范围，在没有特别优化且ITX箱体情况下，算挺不错的；

双烤，双烤情况下显卡温度依旧保持在80度左右的范围，而CPU温度基本一样，可以看出整机风道是比较良好，不会因为显卡导致热堆积，从而影响到CPU的温度，当然这时候也会明显感觉到CPU散热器排风都是比较热的。

如果担心烤鸡温度过高，还有一种解决方法就是在bios里面设置-avx，比如我设置到-8的情况下（烤fpu只有4.4g），这种时候烤鸡温度就降到了90°范围了。不过实际日常大部分应用都不会有烤鸡温度这么高，所以日常用这机子avx设置也就-4而已。

总结

这次针对ITX的小钢炮更新就到这边，后续还会针对最新锐龙的matx平台搭建做一个实际作业跟建议，欢迎大家关注。

（PS：配图是侧透玻璃安装效果，风冷用户可以考虑，水冷用户就不建议装这个玻璃了）
