这可能是体积最小的8核独显黑苹果主机~联想M910x疯狂魔改
创作立场声明:本文所测商品全部为自费购入,这套配置只是为了满足好奇心折腾,对魔改U稳定性不做评价,不建议抄本套作业。
先说配置
主板机箱:联想M910x准系统,购于咸鱼
CPU:8核16线程 2.1-4.4G 笔记本魔改1151针ES,代号QQLS,购于咸鱼
内存:协德 2x16GB DDR4 2133,购于京东
显卡:准系统带的一块专用的RX460显卡,和准系统一起购于咸鱼
硬盘:别的电脑拆出来的128G PM961
WiFi:AX200,购于淘宝(没错,这个可以黑苹果)
电源:230W联想方口电源,购于淘宝(实测不需要这么大的电源)
总价:3341 不含硬盘
购买理由
闲的,就是满足终极魔改的好奇心,本文所用到的所有魔改工具都会放在文末
展示
首先介绍一下联想M910x主机,体积大小为18x18x3.5cm
机身正面包括耳机麦克风接口,两个USB3.0接口,其中一个支持关机充电,而更新款的M920x型号上,其中的一个USB改成了Type-C接口
机身背面则有4个USB3.0、2个核显DP接口、网口和联想方形供电接口,机内有一个PCIEx16,在不装2.5盘的时候支持一个半高扩展卡,右上方的4个miniDP就是专用的RX460独立显卡上的接口。除了安装独立显卡以外,还可以安装多口千兆甚至万兆网卡,但是就没有合适的挡板了
打开盖子可以看到机身内部的布局相当紧凑,主板上方的独立显卡和CPU散热器各占据了一半体积,独立显卡通过热管把热量导到CPU散热器上然后通过同一个风扇吹出去
将显卡和CPU散热器拆下,注意这里的散热器是双铜管的,M910x官方配置在不选配显卡的时候支持65W CPU,使用双铜管散热,但是安装了显卡就只能选配35W CPU,配合单铜管散热
因此65W原装散热器是没有显卡的散热器开口的,我买来时候这个老哥魔改了65W散热器,才能支持双铜管散热+显卡这个配置
这里使用了一张AX200网卡,实测是可以准完美支持黑苹果的,不过这张卡我在Win10下用着会偶尔断网,不知道是哪的问题,这里还有一个特殊的PCIe-8x接口,用转接板转成了全长16x接口,然后连接半高卡
主板使用Q270芯片组,原生支持6、7代CPU,刷魔改BIOS可以支持7、8、9代U。这里用从台式机拆下来的i3-9100F先测试一下,没问题就确认收货了,可以看到供电比较弱鸡,后面实测时候也出现了供电不足的问题
用BIOS夹子可以免拆芯片刷BIOS,教程放在最后,想上QL3X应该也是需要这样改
刷完BIOS亮机成功,然后准备换U,上魔改U需要把CPU座子拆下,针脚完美
拆下固定螺丝,可以取下扣具
这里借咸鱼上高玩们的研究成果说下,不得不说咸鱼真的是了解参数的好地方。。
M910x是全供电的满血版,能正常发挥6核标压/8核低压U的性能;M710Q则是缩水了供电,4核标压/6核低压U也只能发挥90%性能
刷魔改BIOS在软件上支持了8、9代U,但是使用正常的CPU时候需要屏蔽针脚才能用,我用QQLS这个笔记本转接U实测不用屏蔽针脚,我这个U是咸鱼买的,大家看标志也能知道是哪家魔改的U了,但是我不保证别家的U不需要屏蔽针脚
装上QQLS,选择这个U是因为看上它价格,淘宝卖1300,买9900T的话要2400左右,还要改针脚,而且理论上默频这是一个45W的U,但是还是翻车了。。。供电和散热都不太行
装上专用扣具,涂上辣鸡硅脂测试下,当时7921还在路上。。。
千万小心装回去CPU散热器的时候要循环地一点点拧螺丝,别压坏核心
主板背面则是双内存插槽,双M.2插槽,这个机器的扩展性能实在是太强了
使用感受
实测翻车了。。。目前在XTU上这样调,勉强能用
发现很奇怪的问题,其实烤鸡的时候CPU温度并不高,一直在80度以下,试过把风扇调成全速时候烤鸡甚至在70度,但是Thermal Throttling一直报警,我发现TDP一超过40W就报警,就算把独显拆下来,只用核显也是这样,不知道是哪的问题,看咸鱼上别人烤机都能上到70W,这个U要是能给到70W,就能发挥出很好的性能了
魔改教程
首先说明,M910x芯片组为Q270,原生支持1151针6代、7代CPU,如果你想用的CPU是6代、7代CPU,不需要以下教程。
想上8,9代U或者笔记本魔改U,才需要这个教程。本教程操作复杂,可能导致未知后果,不负责。改之前先确认是否需要魔改针脚,参考这个教程:链接
需要使用编程器,淘宝随便买一个便宜的CH341带烧录夹的就行,我那个是很久以前买的了,先用编程器把机器内的BIOS备份下来,然后进行下一步
魔改BIOS支持8-9代:
感谢dsanke大佬的研究成果,魔改BIOS教程原帖在这里, 教程里面写的已经相当详细了,根据里面的【操作步骤】跟着做就可以了,请在刷BIOS时候确定自己可以接受魔改BIOS可能会出现未知BUG,并且认真阅读原帖,类似于路径里不能出现中文这样的提示在教程里都已经提到过了,别因为没注意到这些细节问题然后发帖问来问去……其他的应该就没有问题了
魔改BIOS支持Xeon CPU:没错,想上魔改U需要多这一步,如果你使用的是正常的U并且刷完前面魔改后的BIOS已经能正常开机就不用这一步了。要注意的是dsanke大佬在最新版教程里去掉了这个教程,10月7号更新的版本还可以用,之后能不能用我不保证。
最后用编程器刷入BIOS,小电池扣下来再放回去即可。
黑苹果EFI
总结

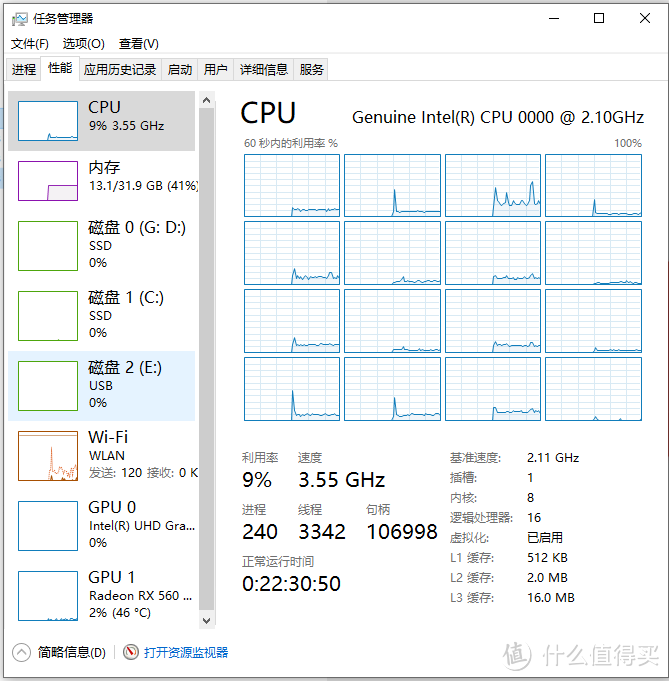

M910x扩展性很强,收一个玩玩还是不错的,后期准备换个正式版的U一直用下去了,这个U纯属折腾,数框框还是很爽的~
