上篇文章给大家提供了不少的硬件搭配,但是买好硬件之后还要自己装,去外面请人装还要花钱,并且还要担心奸商偷换硬件等等,本篇文章就来教大家如何用正确的方式,把电脑装进机箱中。

如果还没看上篇文章的同学,点击下方链接来看看吧。

配置篇链接

准备道具

1.防静电手套(最好是有防静电手环,其实赤手也行,操作前最好摸一下插了电的电脑电源外壳)

2.螺丝刀(最好是那种带很多批头的,因为涉及到的螺丝种类可能比较多)

3.各种硬件的说明书(主板、机箱、电源、CPU 散热器

PS:市面上的硬件种类过多,可能会存在安装顺序和位置的不同,尽可能的按照硬件说明书操作。

安装流程

1.首先拿出主板,放置在主板盒子或者其他柔软不接地的桌垫上,以防磕碰到主板背面的焊点。

由于英特尔和 AMD 两家的安装方式都不同,所以下面分开来说,请各位对号入座。

英特尔LGA 1151(H110/170/270/310/370、B150/250/360/365、Z170/270/370/390 系列主板)

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲按下 CPU 固定杆,向右侧滑出固定钩,缓慢抬起固定杆,用手轻轻拨开翘起的 CPU 上盖(切勿移除 CPU 座上的保护盖,防止不小心硬物落入 CPU 座中,损坏 CPU 针脚)。之后找到 CPU 四脚上的金色三角,将那个角对准 CPU 顶盖上的三角(或者是主板上的三角),一般是对准 CPU 座的左下角,然后非常温柔的放入 CPU 座中,确认 CPU 两侧的缺口完全卡入 CPU 座中之后,用力压下固定杆,滑入固定钩中,安装完成,此时 CPU 保护盖自动弹出,妥善保管,以后保修主板会用到。

英特尔LGA 2066(X299 系列主板)

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲根据 CPU 座上的标识依次打开两个固定杆,打开方式和 LGA 1151 一致,我的主板是先开左边再开右边,用手轻轻拨开翘起的 CPU 上盖。之后找到 CPU 的金色三角,对准 CPU 上盖的三角处,一般是对准 CPU 座的右上角,然后缓慢的放进 CPU 座中,保证上下两侧缺口完全卡入 CPU 座中之后,盖回 CPU 上盖,按照和之前相反的顺序将固定杆用力压下,划入固定钩中,完成安装,用手轻轻抠出 CPU 保护盖,妥善保管,以后保修主板会用到。

AMD AM4 CPU(A300/320、B350/450、X370/470/570 系列主板)

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲将 CPU 座旁边的固定杆向上立起来,与主板成 90 度夹角,然后找到 CPU 上的金色三角,将其对准主板上的三角处(有些主板则是粗线处),一般是对准 CPU 座左上角,之后将 CPU 针脚对齐 CPU 底座上的孔,缓慢放入(这个过程完全不用费力,如果遇到很大的阻力,检查一下 CPU 的方向和主板底座的孔内有没有异物)。之后将固定杆按下,卡入固定槽内,安装完成。

AMD TR4 CPU(X399 系列主板)

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲用 CPU 附带的螺丝刀拧开主板 CPU 座上的三颗螺丝,拧螺丝时要注意按照主板标记的顺序拧开,拧开后,CPU 上盖自动弹起。之后将 CPU 座左上、右上两侧的蓝色区域向上翘起,中框自动弹起,抽出 CPU 座保护盖,将 CPU 连带预安装的扣具一同划入中框,注意划入时 CPU 上的三角对准 CPU 上盖上的三角划入,感觉到顿挫感之后将中框扣回 CPU 底座。之后盖回 CPU 上盖,用螺丝刀按照主板标识的顺序拧紧三颗螺丝,安装完成。

之后的安装过程就都是一样的啦

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲2.将内存左右两侧的固定小耳朵向下按(有些主板只有单侧可以按下,遇到了不要慌,并不是主板坏了),然后将内存的缺口对准内存槽的开口处,划入内存,双手的大拇指垂直用力向下按压内存两侧,听到清脆的咔擦声之后,内存安装完毕,第二条内存同上安装即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲3.找到主板附件中的 IO 挡板,将挡板从机箱内侧安装,确认红框中的四角都已经如图所示露在机箱外侧。(一体式 IO 挡板的主板请跳过这步)。

4.按照散热器说明书步骤安装 CPU 散热器,因为散热器的种类太多了,就不一一展示了(如果是风冷散热器,那么建议在安装完内存之后就把散热器安装好。)

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲5.打开机箱盖板,将主板固定在机箱里,上号螺丝,部分机箱可能会缺少 1~2 个孔位,这个是正常情况。

从第六步到第九步为安装显卡的步骤,如果没有独立显卡,那么可以直接跳过。其他的 PCIe 设备也可以参考下面的说明。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲6.将机箱后面的 PCIe 固定螺丝和挡板拆下,这里建议参考机箱说明书,拆卸挡板的数量和位置是根据主板第一条 PCIe x16 的位置和显卡占用几个挡板位来决定的,通常显卡占用为双槽,拿下两个挡板即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲7.将离 CPU 最近的 PCIe 槽最右侧的小耳朵往下按,有些入门级主板则是滑块,具体的可以参考说明书。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲8.将显卡对准 PCIe 缺口垂直用力向下安装,听到咔哒声,就安装完成了。注意安装时显卡自带的挡片要完全的插入机箱和主板的接缝处。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲9.安装回机箱后侧用于固定 PCIe 设备的零件。这里要注意显卡的视频输出口的位置要完全暴露出来,如果被机箱挡住,那么就轻微的调整显卡的位置,然后固定即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲10.安装电源前,请接好模组线,具体请参考电源说明书。非模组线电源请跳过这步。

下面则是电源接口用途的说明。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲主板 24pin 供电,部分电源是 20+4pin,拼在一起使用即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲4+4pin CPU 供电,一般是将两个 4pin 的部分合在一起使用,也有入门主板是单独 4pin 的,插一半即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲6+2pin 显卡供电,根据显卡的要求来进行组合。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲硬盘供电线。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲11.按照机箱说明书安装电源,拧好四颗螺丝。电源安装方向注意,一般机箱底部都有散热口,将电源风扇对着进风口安装即可,若遇到没有散热口的机箱,风扇向上安装即可,若是顶置电源,那么风扇朝下安装。

12.插入主板、显卡供电线。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲主板 24pin 电源口,一般在主板右侧边缘,插入 24pin 插头即可,一般有正反防呆设计,插反了是插不进去的,切勿大力出奇迹。安装后检查卡扣是否卡紧。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲CPU 8pin 电源口,一般在 CPU 座的左上角或者右上角,有的是 4pin,有的是 8pin,有的是 8+4pin,还有是 8+8pin 的,其中 8+4pin 和 8+8pin 都需要两根电源线,如果遇到没有两根电源线的电源,只插 8pin 也是可以正常使用的,只有 4pin 的主板将插头的 8pin 拆成 4+4pin,差一半就行了,切记不要插入显卡的 6+2pin。切勿大力出奇迹,安装后检查卡扣是否卡紧。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲显卡处的电源口,这里安装方式和 CPU 电源口一样,但是切记!!!不要插入 CPU 的 4+4pin!!!最坏的情况可能会烧毁主板和显卡。与 CPU 不同的是,显卡上的所有供电口都要插满,不能少插,否则会遇到不能开机或者开机不稳定、花屏的情况。同时也有入门显卡是没有电源口的,这种显卡不需要电源额外供电,直接插在主板上就可以了。常见的的供电口有 6pin、8pin、8+6pin、8+8pin。切勿大力出奇迹,安装后检查卡扣是否卡紧。(没有独立显卡请跳过)

13.插入机箱前面板数据线

首先说明一下前置机箱各种线材的功能。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲前置 USB 3.0 接口,用来插所有 USB 设备。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲前置 HD AUDIO 接口,用来插耳机和麦克风。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲Power SW、HDD LED,这个是机箱跳线,用于开机、重启还有显示指示灯,根据机箱不同,可能会有变化。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

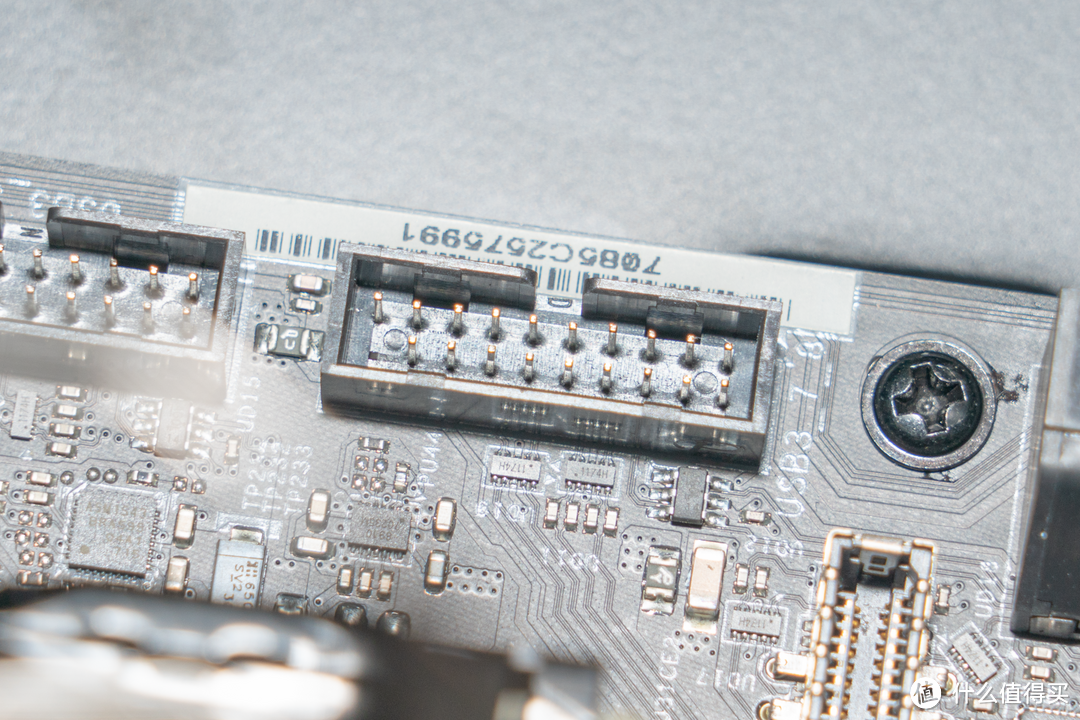

▲主板的前置 USB 3.0 插针,一般在主板的右侧边缘处或者下侧的边缘处。插入时注意对准缺口处即可。切勿大力出奇迹。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲主板的前置 AUDIO 插针,一般在主板的左下角,一般都有防呆设计,插不进去换一个方向即可,切勿大力出奇迹。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲主板的前置跳线,一般在主板的右下角。这个比较复杂,根据图来插吧,线上有标记 PLED、Power LED 指的是电源灯,PSW、Power SW 指的是开机跳线,HDD LED 指的是硬盘灯,Reset SW 指的是重启跳线,机箱不同可能标识也不同,具体注释请参考说明书。要注意电源、硬盘指示灯是分正负极的,不要插反了,多数主板应该和我是一样的,一共 9 根针,其他少数主板请参考说明书。

部分机箱还有前置 USB 2.0 的线,和 HD AUDIO 很像,插入位置也在主板最下面,附近有 USB 标识。

14.安装硬盘

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲硬盘常见的分两种,有 M.2 接口和 SATA 接口,具体的安装位置请参考主板、机箱说明书,M.2 安装比较简单,插入主板指定的接口,用主板附件中的螺丝固定就好了,安装前注意下主板和硬盘支持的协议,分成 NVME 和 SATA 两种(NVME 就是 PCIe),具体可以看一下主板说明书或者官网。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

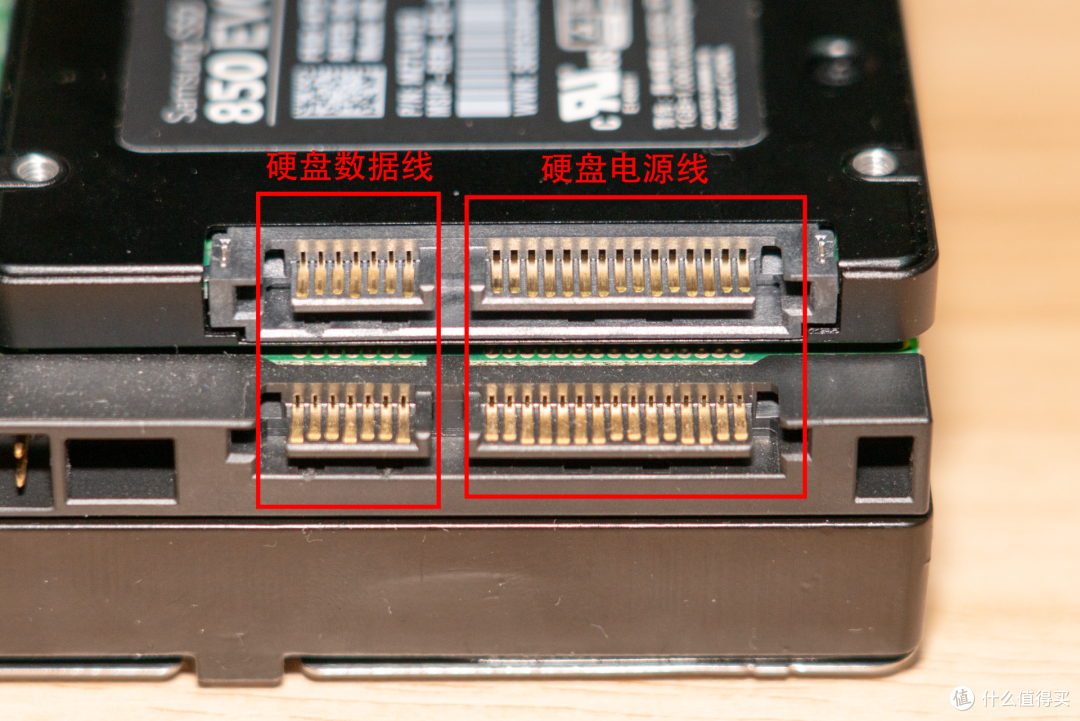

▲2.5 寸或者 3.5 寸硬盘是固定在机箱上的,固定后按照红框里的说明插线即可。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲硬盘数据线接口长这样,两头都一样,一般主板都会送。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲将硬盘数据线的一头插入硬盘,另一头插入主板的 SATA 口处,一般在主板右侧。硬盘和主板两侧接口都有防呆,插不进去换一面就好了。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

▲部分主板 SATA 和 M.2 的硬盘有冲突,具体参考主板说明书或者官网即可。

15.开始理线,理线是一个复杂的过程,全新手建议跳过,有想学习的可以看看装机视频什么的。这一步并不是必须做的,可以跳过。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

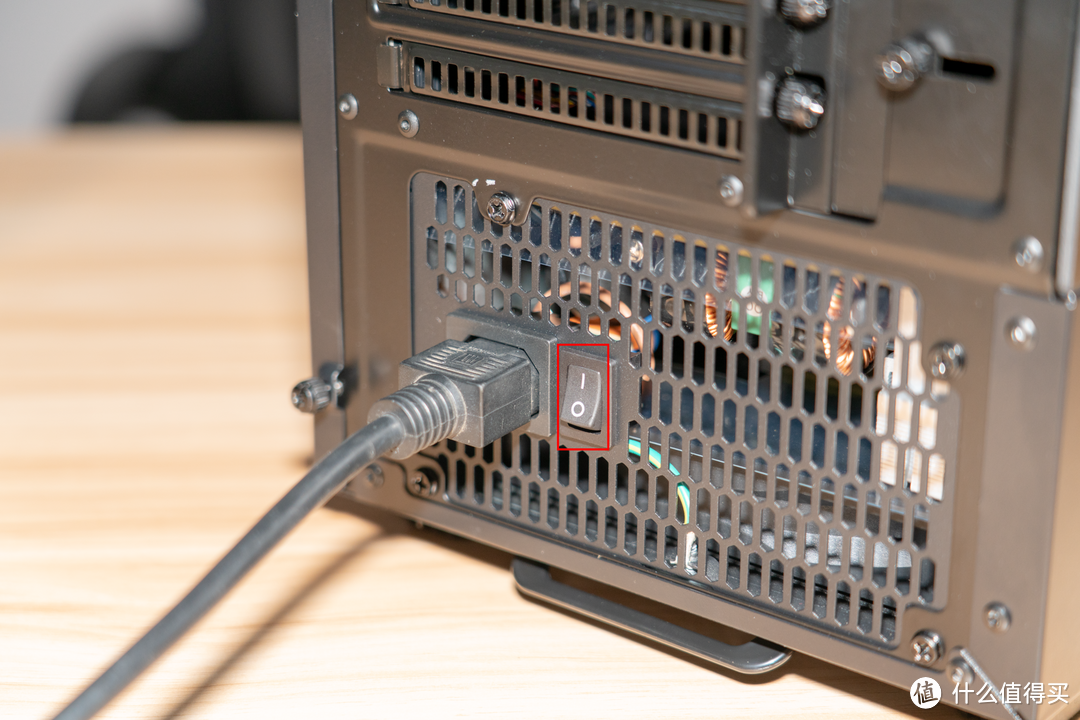

▲16.盖回机箱盖板,插入电源供电线,打开电源开关。I 为开启,O 为关闭。

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

喜装机,迎开学。电脑配好了,该如何用正确的姿势来装机,老司机带你来装机啦!组装篇

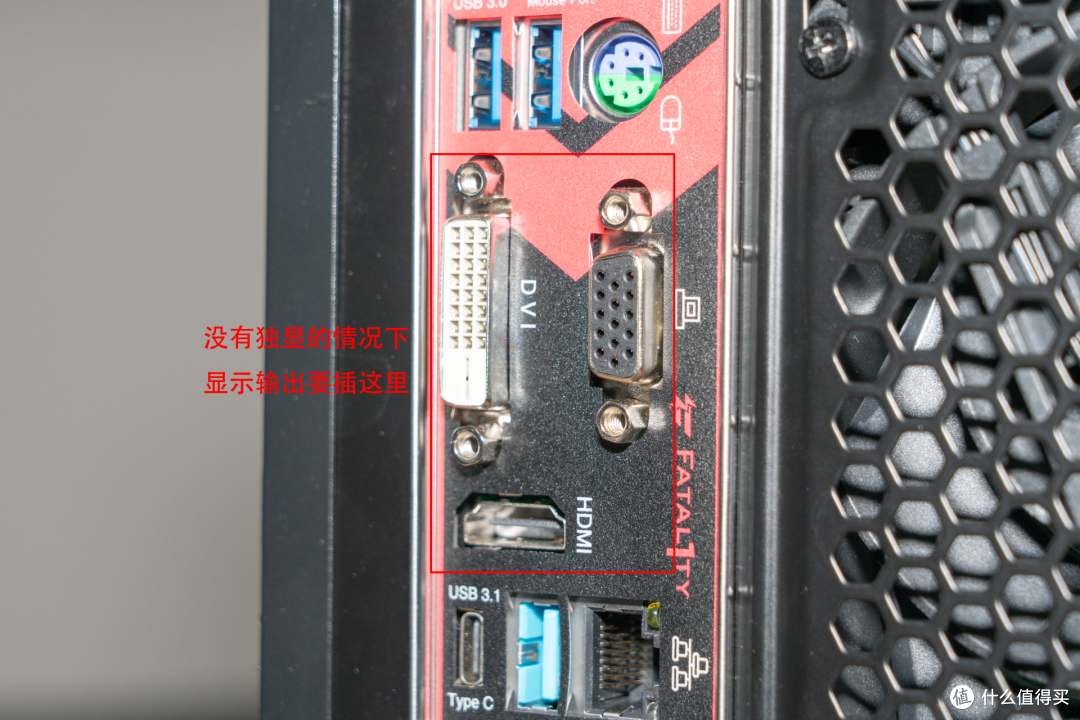

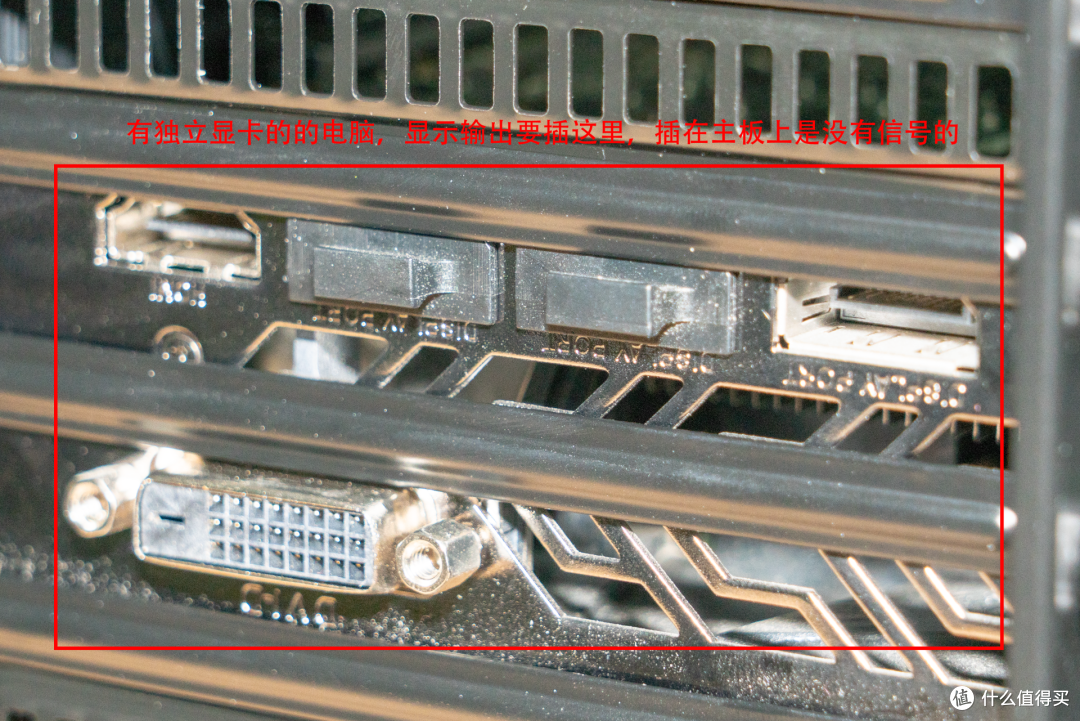

▲17.插好鼠键、网线、视频输出线等等,就可以开机测试了。注意视频输出接口的插入位置,有独立显卡的要插在独立显卡上,没有显卡的插在主板上即可。到这里开机可以成功点亮了,那么恭喜你,安装就完成了。

总结

整个安装过程,多看看说明书,并且

切勿大力出奇迹。

切勿大力出奇迹。

切勿大力出奇迹。

基本上所有设备都有防呆设计,插不进去换一面插就行了,但是如果大力往里面插,损坏了设备就得不偿失了。

如果完整的按照文章中的过程安装,到了最后一步遇到风扇不转、显示器无信号的情况,这个情况比较复杂,有可能是硬件兼容性或者故障,如果没有相应的经验,建议送到电脑维修店或者懂电脑的朋友那里看一下,让电脑师傅用替换法排除一下问题,但是不要让他们帮你维修或是更换硬件,全程盯着电脑师傅弄,确认好硬件问题之后自己向经销商申请售后即可,以免出现偷换硬件的情况。
