拆解报告：Xfinity 15W USB PD充电器NBC15B050300VU

Xfinity是美国一家有线电视和网络公司，同时也是通信运营商，就类似于咱们的中国移动。最近充电头网到手一款Xfinity的15W USB PD充电器，这款充电器只有15W输出功率，比较适合给小型电子设备充电，并且充电器自带USB-C输出线缆，很省心。下面小编就为大家带来Xfinity这款充电器的拆解，看看里面用料如何。

一、Xfinity 15W USB PD充电器外观

Xfinity这款USB PD充电器采用PC阻燃材质外壳，表面进行磨砂处理，可有效抗指纹，充电器各面之间均为光滑弧面过渡，此外充电器自带USB-C线缆。

机身壳正面中心凹印“Xfinity”品牌logo。

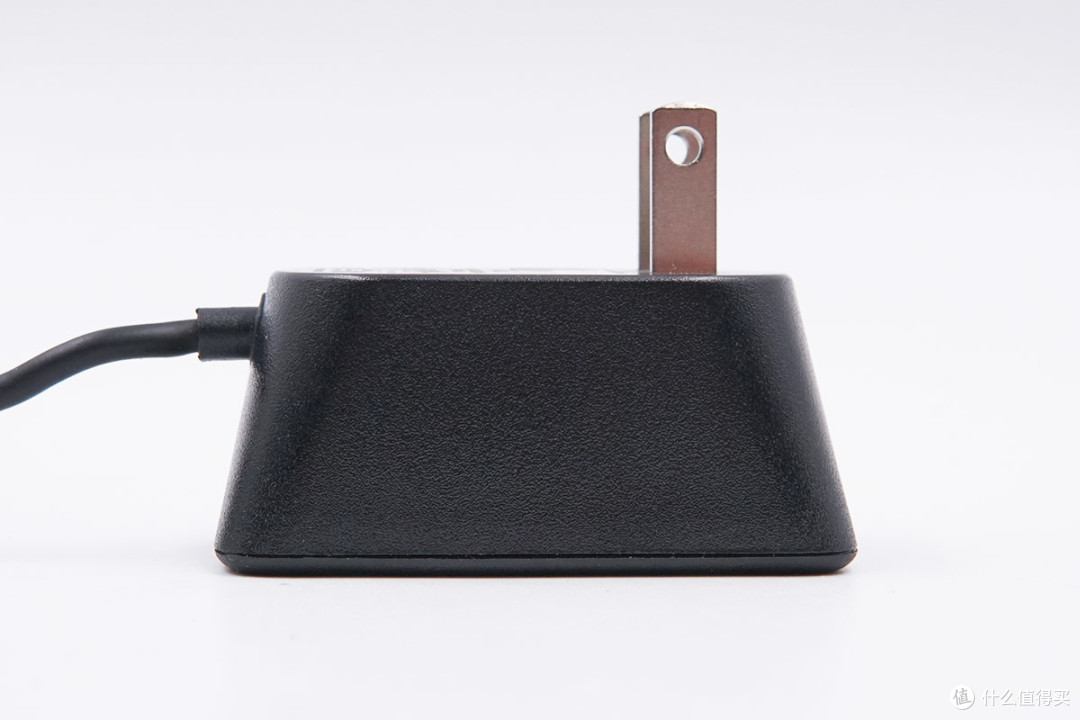

固定式美规插脚，底部尺寸比顶部尺寸小，便于拿起插拔。

插脚端外壳标注产品信息

名称：AC Adapter-NB

型号：NBC15B050300VU

输入：100-120V~60Hz 0.4A

输出：5V/3A

产品已经通过UL认证和VI级能效认证。

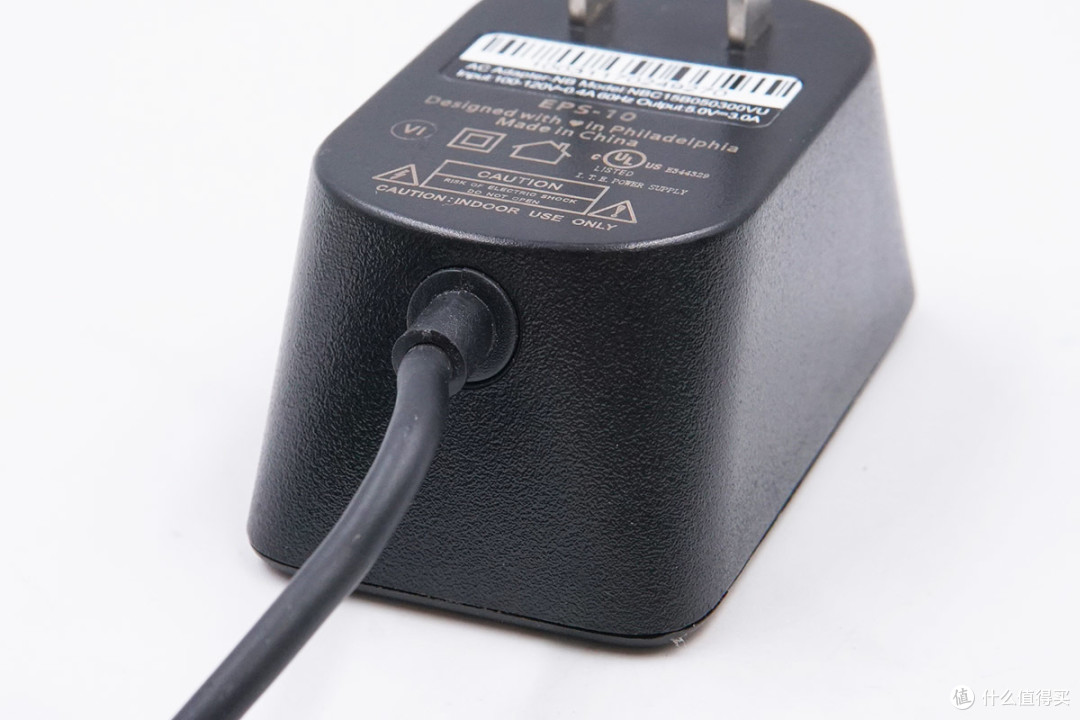

机身壳与线缆连接处进行抗弯折处理。

线身黑色外皮采用TPE材质，表面光滑无明显毛刺。

USB-C线头与线身交界处同样进行抗弯折处理，而且线头塑料外壳两端都设计有凹槽，方便插拔使用。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，没有检测到任何协议。

二、Xfinity 15W USB PD充电器拆解

将充电器顶壳拆开，映入眼帘的是PCB板的背面，板子背面初级次级分界明显，而且设有足够宽的安全距离。

输入端ABS210整流桥。

dialog iW1699B，离线绿色模式准谐振PWM控制器，原边反馈，无需光耦和输出电压反馈。

iW1699B详细资料。

初级开关MOS，丝印ISD04N65A，来自IPS，无锡华润芯功率半导体，650V耐压，4A电流。

次级同步整流管，型号AO4354，来自美国万代AOS，NMOS，耐压30V。

AO4354详细资料。

次级同步整流控制器，丝印6G12。

PCB板与插脚之间使用焊片进行连接。

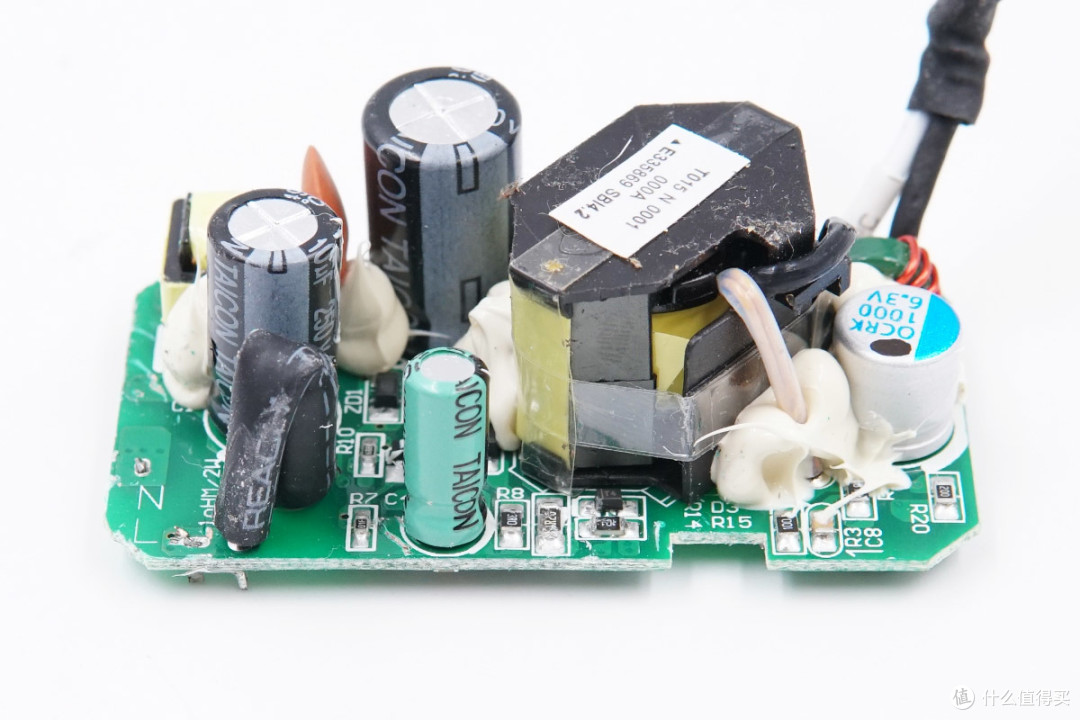

PCB板正面元件分布稀疏，不易积热，同时输入端的电容和变压器周边都打胶进行固定。

输入端上有保险电阻、初级滤波电解电容、共模电感。

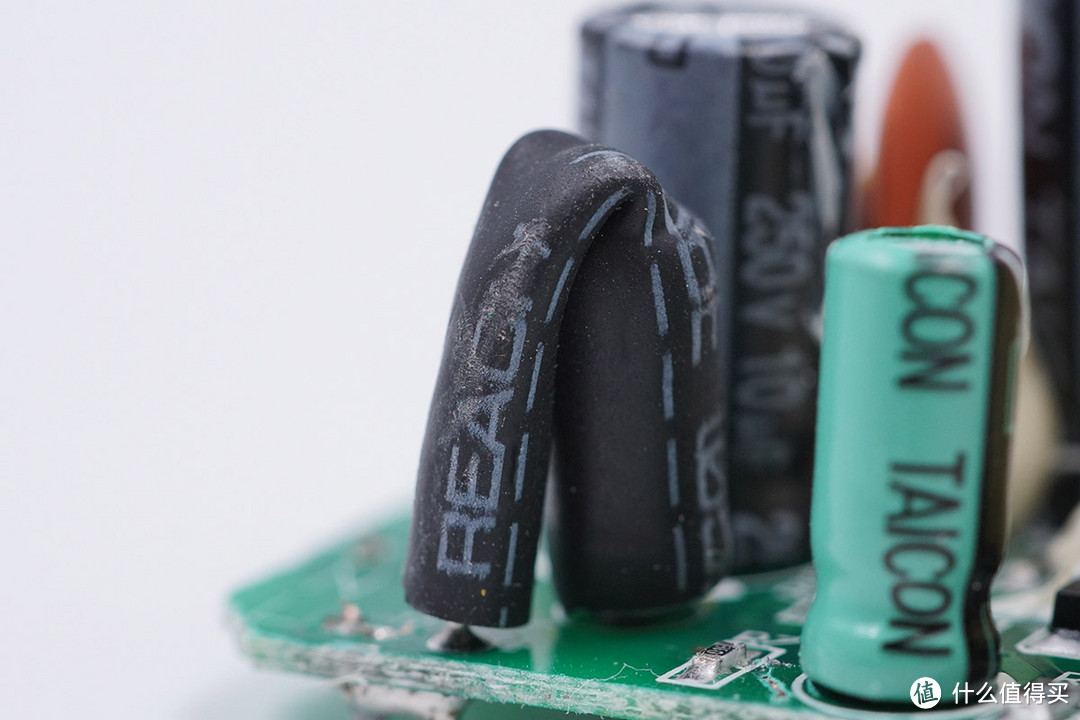

保险电阻特写，外套热缩管。

初级滤波电解电容，规格为10μF 250V，台湾TAICON提供。

共模电感特写，使用黄色马拉胶带包裹，边缘打胶加固。

高压瓷片电容，用于抑制EMI干扰。500V耐压，22nF。

PCB板侧面一览，PWM主控芯片供电电容外套绿色塑料皮，规格为10μF 50V。变压器线缆打胶固定绝缘，并且与输出固态电容之间有一块黑色绝缘板进行隔离。

变压器特写，上面贴有信息标签。

另一侧是一颗初级滤波电解电容和一颗蓝色Y电容。

初级滤波电解电容，规格为22μF 250V，和上面10μF电容并联。这款适配器由于设计为110V电压，并非全球通用宽电压，故初级滤波电容选用250V耐压，不能在国内使用。

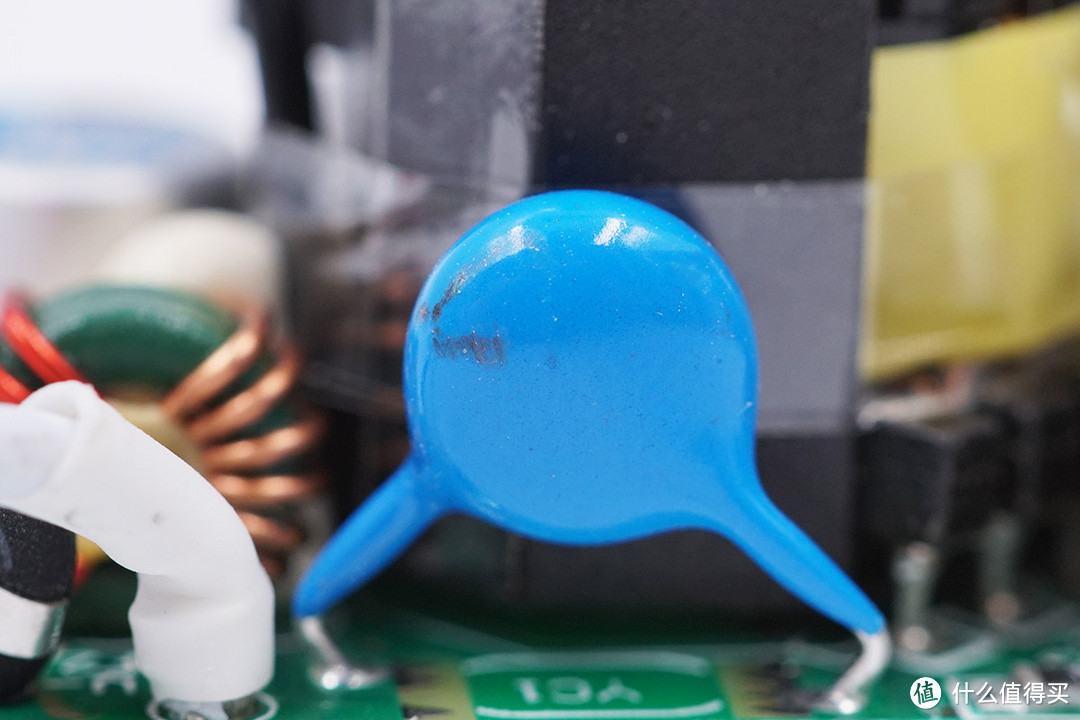

输出抗干扰蓝色Y电容。

输出端上焊接有输出线缆，此外还有输出滤波固态电容和共模电感，并且打胶固定。

输出滤波固态电容特写，规格为1000μF 6.3V。

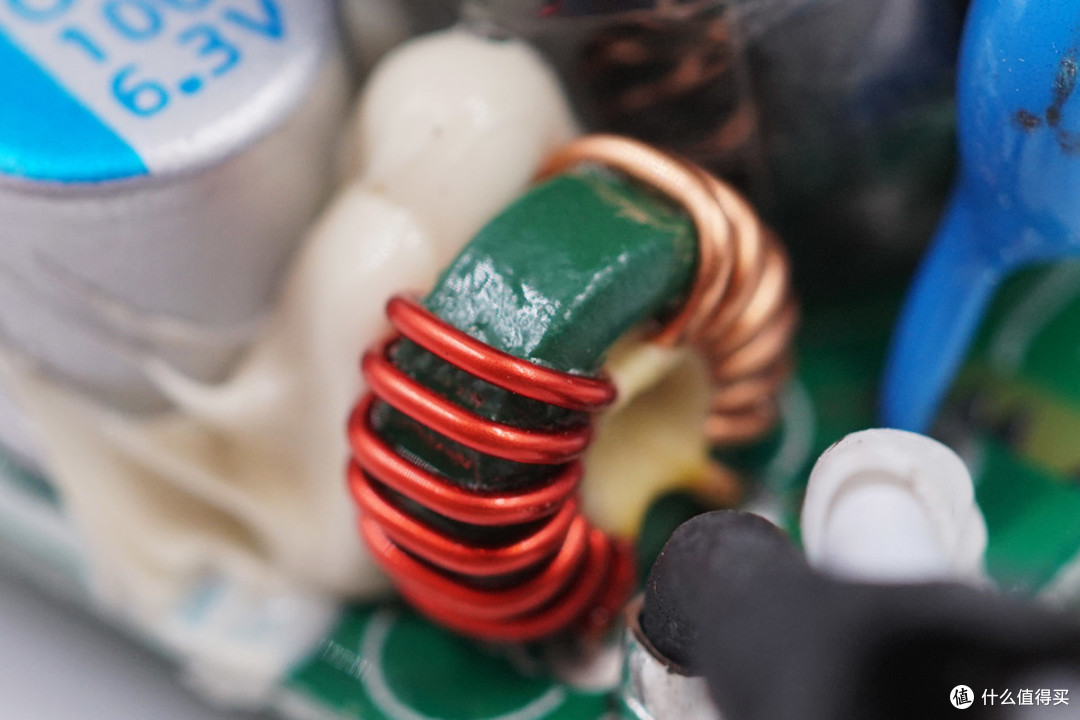

共模电感特写，用于滤除EMI干扰。

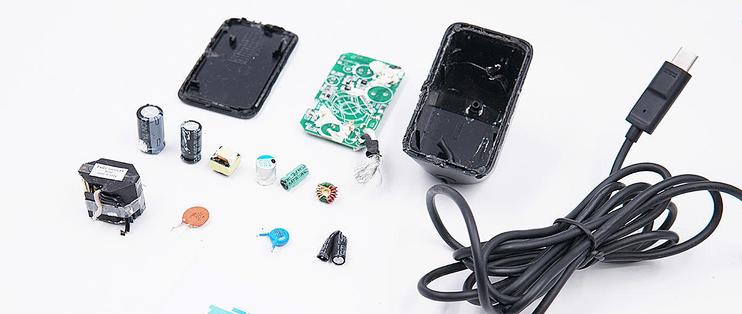

全部拆解完毕，来张全家福。

充电头网拆解总结

Xfinity这款15W PD充电器采用PC阻燃材质外壳，表面磨砂处理，自带USB-C输出线缆，比较适合给小型电子产品充电。充电头网通过拆解发现，里面采用dialog初次级开关电源方案，输出采用固态电容滤波，AOS同步整流管。此外充电器内部多数元器件均打胶固定，内部很稳固，但这款充电器因为是110V电压，并不能在国内使用。
