装修记 篇九:全屋网络部署方案,ASUS AiMesh体验
前言
目前,我的装修系列文已经进入成果交付展示了,上一篇介绍了电脑桌区域,这一篇就接着电脑桌说网络机柜和网络部署方案。
设计图
从最初房间规划时,就规划了全屋的网络汇聚在电脑桌一侧的柜子内。
这个柜子的尺寸也是按照开放式机架的尺寸量身打造,保证机柜放在里面可以精确无误。我买的是12U高度的开放式机架,机架尺寸 高540*宽485*深350。将这个尺寸告诉橱柜设计师,他会保证柜体内部空间满足机架安放尺寸。
同时弱电施工时要求所有网线在电脑桌一层进行汇聚。网线使用六类屏蔽线,各接口均单管穿双线,墙壁安装双网口面板。一方面可以备用,另一方面不排除以后链路聚合。最终汇聚在机柜处的网线共有14根。施工队只负责布线,所有的网线头我自己做,这个工作交给施工队我不太放心,还是自己做的比较踏实。做好后把所有网线头打包扎好,等软装完成再收拾。
主路由 华硕 ASUS AX88U

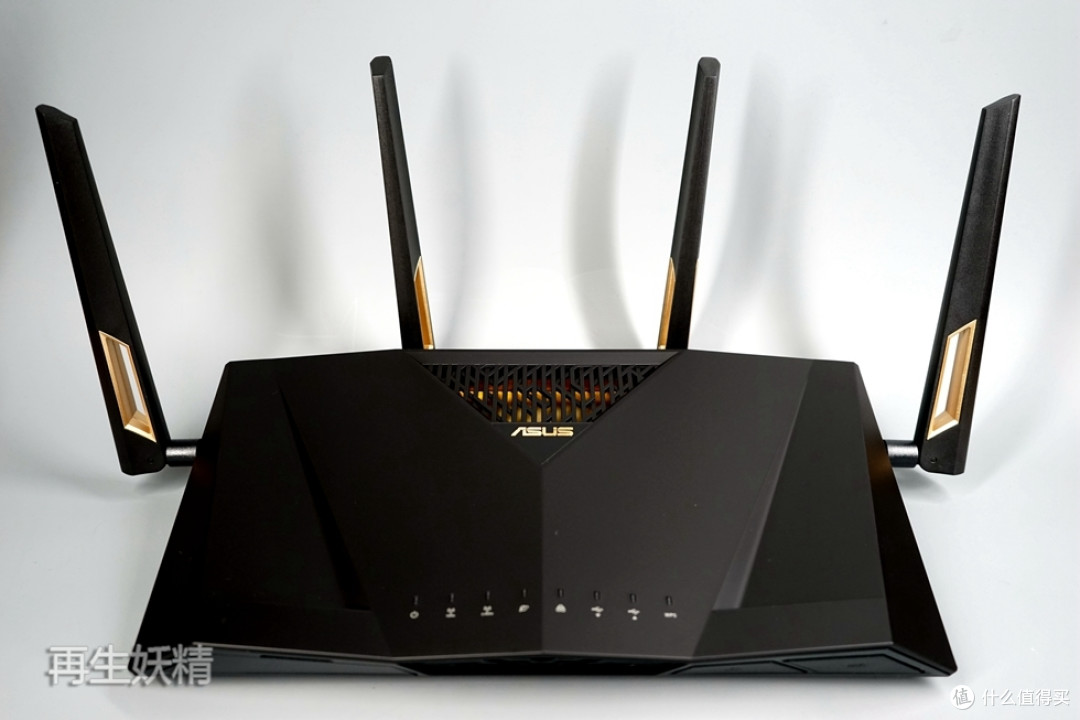

华硕路由器的固件功能我认为是目前各品牌官方固件中功能最为强大、全面的,基本上能想到的功能都有了。因此我家的主路由选择了ASUS AX88U,这也是市面上少有的支持Wifi 6协议的路由器。
为了能够将路由的摆放融入我的装修环境中,我又单独MOD了一个高达天线支架,之前发过装修记番外篇记录了这个Wifi天线架的改装过程。
软装完成后,部署相关网络设备。为保证整体风格一致,所以展柜内摆放mod后的Wifi天线架。
展柜内打孔,传过Wifi馈线和灯线。通过这个方式将Wifi天线引出,下方的机柜内则放置了开放式机架、路由器主体、机架插排、配线架、路由器、NAS、盘阵。目前机柜内其他的网络设备还不是最终形态,目前NAS+盘阵的存储方案只是目前暂放,因为这套方案已经用很久了,不太符合现在的形式,使用起来不够方便。等装修都搞定后,打算把现在的NAS和盘阵换掉,直接用一台更多盘位的NAS替代。
另外之前说了我在这里一共汇聚了各房间过来的14根网线,再加上本来就在机柜边上的主力PC、机柜内的双线NAS、机柜内的盘阵,共有18根网线要连接。所以 ASUS AX88U自带的8个LAN口肯定是不够的。所以加了一台16口千兆交换机。首先把所有对网速要求高的端口直接接到路由器上,路由器再分一个LAN口给交换机,把那些暂时空闲或对网速要求不高的端口接到交换机上,这样所有的有线网络就连接完毕。
另外高达天线架的灯光连接的是一个小米智能插座,可以通过语音进行控制或联动我的电视背光开关。
至此我的电脑桌下网络机柜的硬件就部署完成了。整体电脑桌效果在上一篇文章中展示了,这里就不再赘述。
ASUS 路由 APP
App端的功能基本就是Web端的移植,绝大部分Web端可设置的功能,在App端都可以进行查看和配置。各种统计也是非常详细,基本上可以做到手机在手,功能全有。
单路由WiFi组网测试
现场情况简介:房间总面积约140平,根据设计,入户网线位置如图所示,这里也是我的全屋有线网络汇聚及机柜所在位置。
测试方法:
选择以下6个测试点,分别是:阳台、客厅远端、儿童房书桌、主卧远端、主卫、门外(智能门铃用)。测试点位基本都是房间距离路由器的远端,如果这些位置效果达标,那么整体网络环境就没问题了。
单路由测试结果
5GHz频段:
由于5GHz频段的穿墙能力较弱,可以看到在4、5测试点效果较差,门外点6信号强度弱。
2.4GHz频段:
在单路由的情况下,切换到2.4GHz频段。尽管2.4GHz穿墙能力有所提升,但是在点4依然出现了信号强度弱,点5依然丢包严重。
总的来说单台“华硕 AX-88U路由器”是能够满足我这个户型基本日常需求的,但是离路由器最远的主卧位置,以及需要穿墙最多的主卫区域,效果较差。
AiMesh多路由组网测试
下面就随我一起看看华硕引以为豪的AiMesh组网实际效果如何。
AiMesh组网流程:
在开始组网流程前我还看了一些其他的介绍文章,都提到说要连接到不同的路由器设置界面里去设置主路由和节点路由,当时我就觉得有点麻烦,还要一台台的设置。
但或许是其他文章说的不对,也或许是官方已经升级了固件优化了连接方式。我实际测试,配置AiMesh网络完全不需要分别连接每台路由器。直接登入主路由界面,另外两台通电,就可以直接在主路由界面搜索到另外两个路由器。点击配置为AiMesh节点,等待百分比数字走完,配置流程就完成了。
整个配置流程相当的简单,就点了三下鼠标,一个AiMesh节点就配好了。
AiMesh节点路由与主路由可以有线连接、也可以无线连接。连接方式可以是每个节点路由与主路由直连,也可以是节点路由相互接力连接。总之就是想怎么连,就怎么连,只要节点到了,WiFi信号也就到了。AiMesh网络共用一个SSID,覆盖区域全无缝漫游,设备会自动判断信号强弱并切换节点。
AiMesh双路由组网测试:
在主卧加入AiMesh子节点之后,4号测试点当然不会再有问题,但是5号主卫的5GHz频段还是信号偏弱。
不过在2.4GHz频段,已经全优了。
在第二个AI Mesh节点的时候我还发现了一个问题,小米网关接入卧室这台ASUS AC86U节点时经常掉线。我搜索了网上和我有相似情况的还有很多,看起来不是个例。也说不清是路由问题还是网关兼容性的问题。后来我干脆在这个节点下单独接了个小路由只给网关用。
AiMesh三路由组网测试:
最后我又**的把第三个节点也加上了,这时候在5测试点,无论5GHz还是2.4GHz都是优了。不过这种方式看来已经有些多余了,不过AiMesh有热备机制,当某台路由器宕机或负载过高,会自动切换节点,所以多点节点就当是有备无患了。
最后又测试了下实际的节点间漫游情况,可以看到节点切换速度约为500ms,节点切换时可以做到很少丢包或不丢包,在实际使用时用户不会感觉到节点切换的卡顿。
华硕系列路由器的AiMesh组网能力,可以帮助用户快速提升网络覆盖能力,同时操作极其简单,可以说是即插即用、快速扩展并实现无感漫游。
游戏加速
ASUS 路由器有三个层面的游戏加速措施。
1、游戏端口优先
游戏端口优先保证了在多设备连接时,游戏设备的数据会最优先传输。ROG First,使用ROG主板、ROG笔电等设备,可以与路由器通信告知自身的高优先级身份。刚好我的主板也是ROG一员,可以顺利开启ROG First,可以看到通过ROG First可以手动或自动调整优先级,实现一键协同加速。
2、游戏封包优先
通过QoS(Quality of Service)技术,针对性的对游戏所关注的的带宽、时延、时延抖动、丢包率等敏感点,提供更加优先的服务等级,从而满足用户高性能使用的需求。
3、游戏服务加速
通过第三方游戏加速服务获得更好的游戏体验。
WTfast:WTFast是一款国外的游戏加速服务。
通过ASUS路由可以直接创建WTFast账号,并且获得一台设备的永久加速服务(不过因为WTFast是国外服务,在国内有些水土不服,创建账号的过程需要扶墙,否则看不到验证码)。
创建账号后就可以通过路由的WTFast页登入账号,并配置游戏加速服务了。
WTFast目前支持加速的游戏列表如下:
小结
上述就是我的网络部署方案,目前看来ASUS 的AI Mesh能力很好的解决的大户型Wifi覆盖和高速接入的能力,同时ASUS路由器还有一大堆针对游戏的优化功能,让游戏体验大幅提升。另外各屋的网线预留较充足,也为未来更多的网络设备打下基础,有较强的可升级能力。
后面还会继续分享成果和经验,下一篇应该是客厅影音方案,有兴趣的别忘点个关注。
