颠覆性设计，奥美丽18W快充插线板评测

前言

在电子设备逐渐增多的今天，插线板的存在就显得尤其必要。而寻常的插线板只能提供扩展插座的作用，并不能很好的固定在桌面，有时随意拖拽就会导致桌面乱成一团。

今天为大家评测的这款奥美丽 18W 快充插线板，就完美解决了这一问题。除此之外，这款插线板还能给我们带来哪些意外之喜呢？一起来看看吧。

开箱介绍

按照惯例，先看外观。

可以看到，奥美丽这款插线板通体白色，外壳采用 PC 防火材料制作；不仅配有三组五孔插座，还有一个USB-A，一个USB-C口模块。

USB-C端口母口胶芯为黑色；USB-A 母口胶芯为橙色，两侧并无加宽 PIN 脚设计。

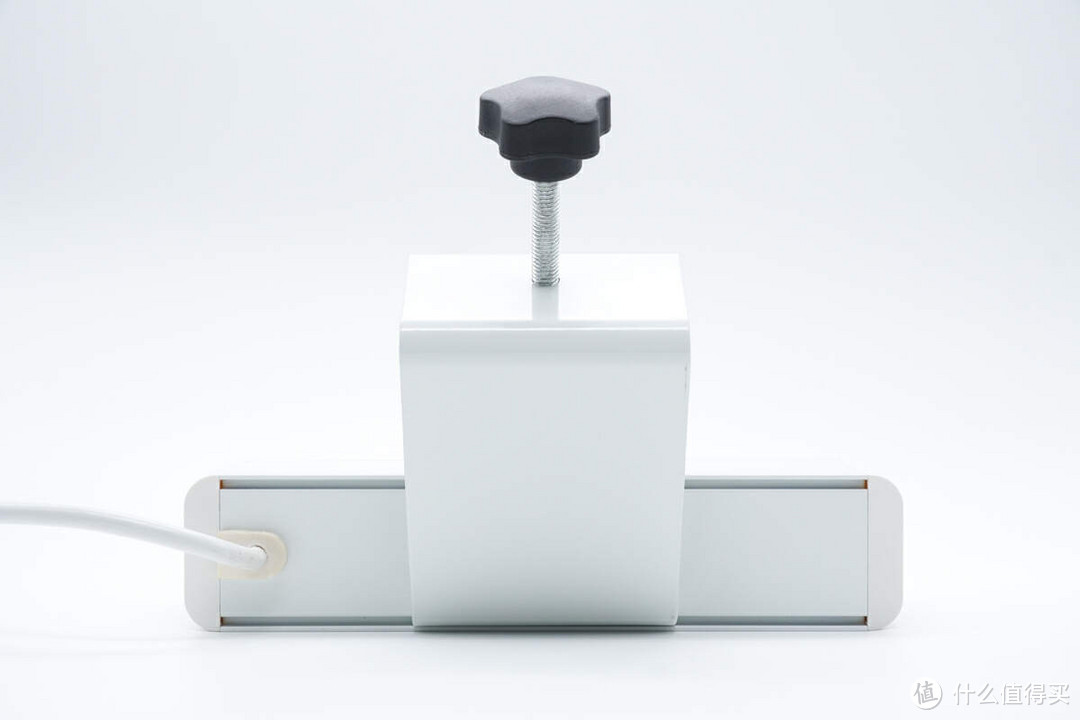

插线板本体后侧配有一个金属材质的限位器支架，便于固定在桌面等位置；主体与支架镶嵌一体，不可拆卸。

插线板后端可以看到支架镶嵌轨道，但支架不可滑动；交流线材延伸端位于插线板左侧，连接处加厚防护片设计，可有效抗弯折。

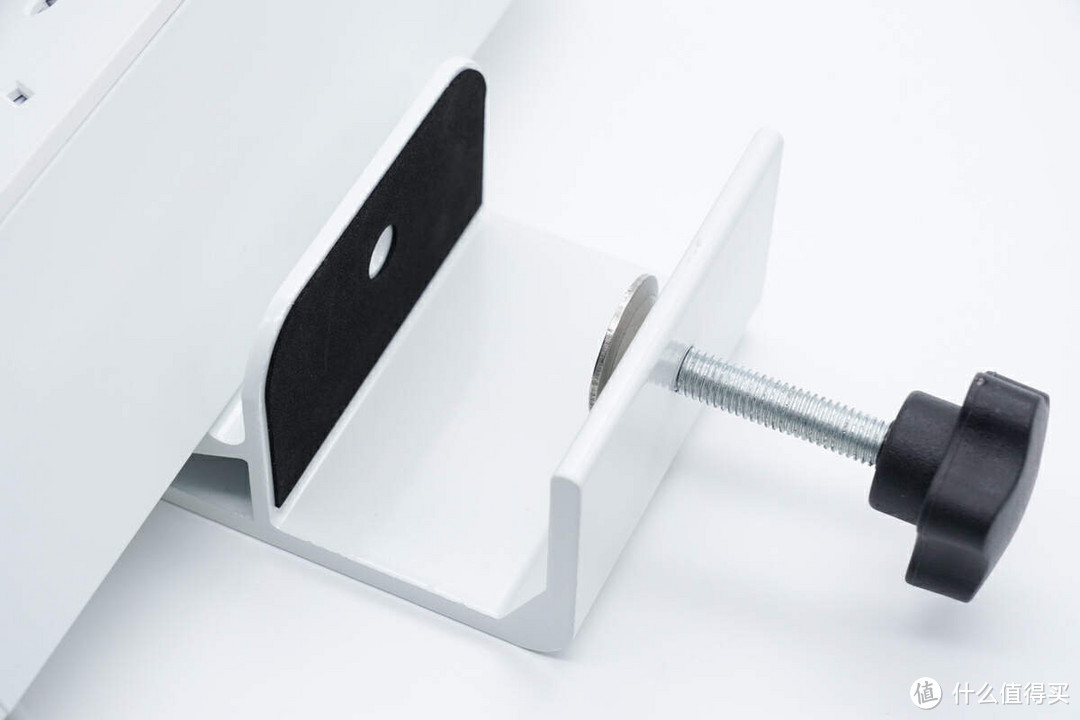

限位器支架内含有一层胶垫片，可有效保护桌面等固定位置不受磨损。

交流线材端头为国标三角插脚，子端尾端为凸起插拔设计。

插头各针脚标识“地火零”表示字母，中间印有 250V~10A 字样，以及右上方的 CCC 认证标志。

延伸交流线材长度约为171cm。

插线板长度约为22cm。

插线板宽度约为55.42mm。

插线板厚度约为48.18mm。

每组AC插孔的间距约为37.94mm，间距较大，可满足多数充电器设备插入位置不争抢。

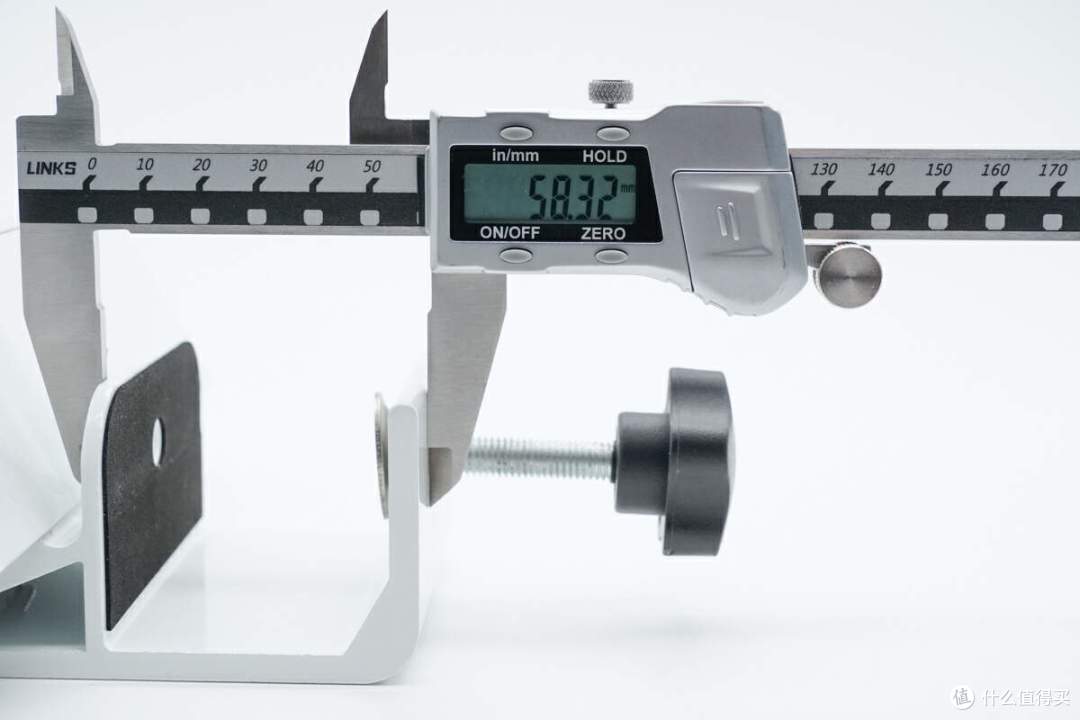

限位器支架夹距宽度约为58.32mm，可适用于57mm以下厚度的使用。

插线板重量约为830g。

使用场景

插线板固定在桌面时，可以看到插线板背后的支架为平面，即使背靠着墙面也能保持平整。

可以看到插座端以倾斜角度倚靠在桌面，且角度不可调节。

如图是使用充电器给手机进行充电的场景。

使用插线板的USB端口模块也可给手机进行充电，官称至高可达 PD 18W充电。

用户在日常使用时，设备交流线插头可拥有更好地弯曲角度，方便理线，打造整洁桌面。

协议测试

这一测试模块主要测试插线板的USB接口快充协议，除标注的快充协议外，用户可以根据具体的协议来匹配输出设备。

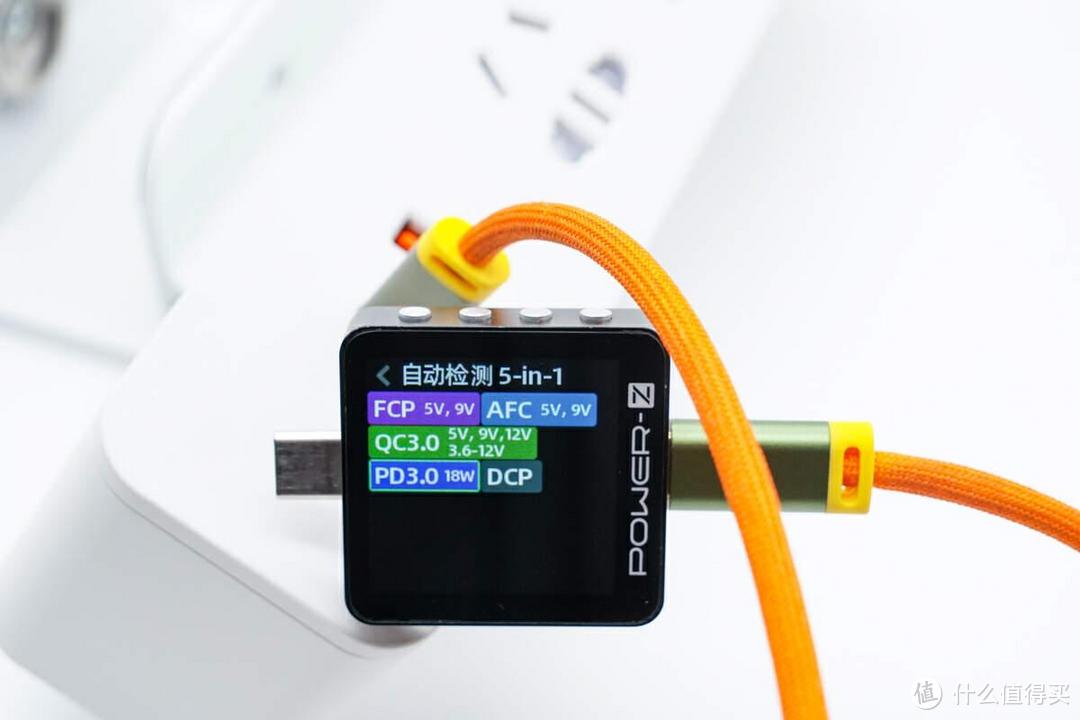

使用POWER-Z KM003C 测试仪测试USB-C端口的充电协议，实测支持 FCP、AFC、QC3.0、DCP 以及 PD3.0等充电协议。

PDO报文方面，实测拥有5V3A、9V2A、12V1.5A三组固定电压档位。

使用POWER-Z KM003C 测试仪测试USB-A端口的充电协议，实测支持 FCP、AFC、QC3.0 以及 DCP 等充电协议。

产品评测

接下来就带大家看一看这款插线板的具体使用体验。充电头网会从充电兼容性测试、充电全程测试、待机功耗测试、转换效率测试等方面带大家全方位了解这款插线板。

充电兼容性测试

兼容性测试环节可以清楚的得知插线板为各个设备的充电情况，充电头网会使用数十款设备搭配插线板进行测试，为读者呈现真实的测试数据。

USB-C

使用奥美丽快充插线板充 USB-C 口对 realme GT Neo3 进行充电，实测功率为 4.89V 1.91A 9.39W。

使用奥美丽快充插线板充 USB-C 口对 红米 K50 电竞版进行充电，实测功率为8.93V 1.52A 13.58W。

这是将手机与 Power-Z 连接并接入奥美丽快充插线板充 USB-C 口，测试数据如图所示。

绘制成柱状图，不同手机的的充电功率不同，可以看出划分出明显档位，手机充电功率最高的是iPhone 14 的 17.60W ；最低功率只有 6.09W 的 红米 Note11Pro+。本次测试中的手机当中，苹果系手机基本跑满奥美丽快充插线板充18W 最大充电功率，兼容性良好，其他机型大部分都是维持在10W以上。

USB-A

使用奥美丽快充插线板充 USB-C 口对 红米 K50 电竞版进行充电，实测功率为8.72V 1.52A 13.26W。

从图中可以看出，这款奥美丽快充插线板充在 USB-A 口充电兼容性测试中，大部分机型都是握手5V 和9V 电压档位 ，同系列的手机产品电压表现都一致。

绘制成柱状图，可以明显看出，这款奥美丽快充插线板充在 USB-A 口充电兼容测试中，功率最高的设备为小米 11 的16.22W，最低充电功率为4.5W的 iQOO 10Pro。由于最大充电功率只有18W ，测试的机型中大部分都维持在9W 以上，整体兼容性表现不错。

充电全程测试

奥美丽快充插线板USB-C接口最大输出功率18W，在测试设备方面充电头网选用了 iPhone 14作为测试对象，将奥美丽快充插线板与 iPhone 14放置于25℃的恒温箱中，并接通电源，测试结果如下。

接通电源后握手9V电压，前24分钟功率稳定在17W左右；第26分钟功率下降至16W左右并持续充电至第34分钟；第37分钟功率下降至11W左右并持续充电至第45分钟；第51分钟握手5V电压，并以6W左右的功率充电至第1小时13分钟；随后进入涓流充电，直至充满，充电全程耗时约1小时49分钟。

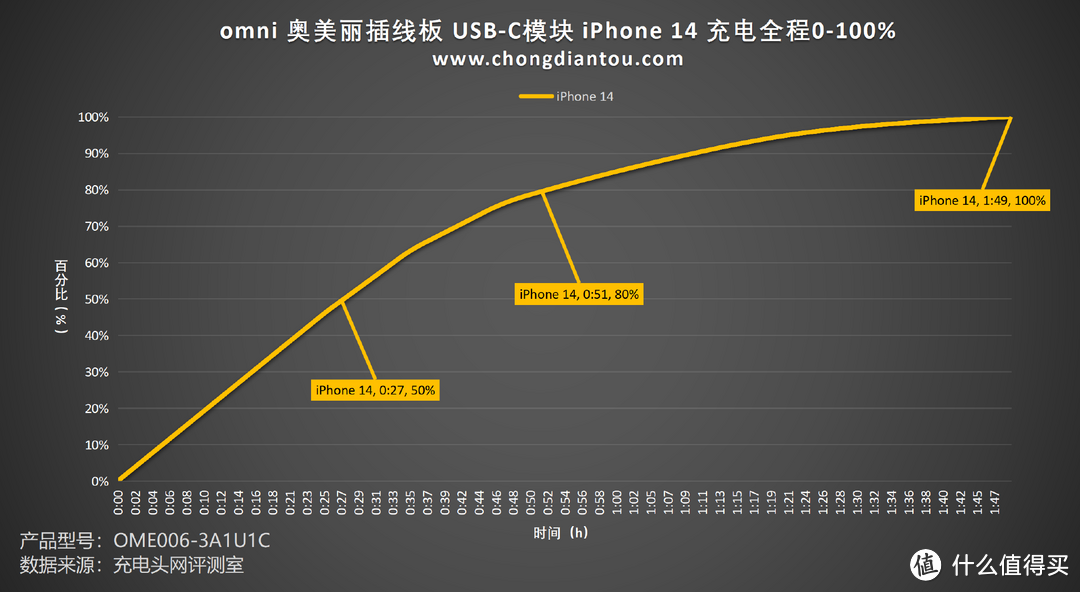

绘制出折线图，可以看出，奥美丽快充插线板USB-C接口为 iPhone 14充电至50%耗时27分钟，充至80%耗时51分钟，充至100%耗时1小时49分钟。

空载功耗测试

充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在贝奇功率计的插座上，并读取功率计上的数据，测试结果如下。

经过功率计测试，插线板在220V 50Hz 电压下的空载功耗为0.067W，换算下来一年损耗的电能约为0.59KW·h，若市电价为0.6元/KW·h，则插线板一年的电费约为0.35元左右。

再来看看在110V 60Hz 电压下的空载功耗，使用功率计读取的功耗为0.030W，换算下来一年损耗的电能约0.26KW·h，若市电价为0.6元/KW·h，则插线板一年的电费约为0.16元左右。

小结

经过上面的空载功耗测试，奥美丽快充插线板在 220V 50Hz 电压环境下插在插座上不使用，一年下来消耗的电费约为0.35元左右；而在110V 60Hz 的电压环境插在插座上不使用，一年下来消耗的电费约在0.16元左右，几乎可以忽略不计。

转换效率测试

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来；充电器从插座上汲取的功率往往会比充电器标注的功率大一些；将 奥美丽快充插线板USB-C接口在220V 50Hz 和110V 60Hz 交流输入的情况下分别进行转换效率测试，下图是测试结果。

先来看看220V 50Hz电压下转换效率如何，整体转换效率在86-88%之间；其中转换效率最高的是12V1.5A档位，转换效率达到了87.93%；转换效率最低的是5V3A档位，转换效率为86.36%。

再来看看110V 60Hz电压下的转换效率，整体的转换效率在84-90%之间；其中转换效率最高的是12V2.5A档位，转换效率达到了89.61%；转换效率最低的是5V3A档位，转换效率为84.46%

整体来看，奥美丽快充插线板USB-C接口在两类电压下的转换效率在同类充电器中属于主流水平，表现不错。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波；充电头网采用示波器测试充电器输出的纹波值，与行业标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

空载纹波

首先看看220V 50Hz电压下的空载纹波，纹波峰峰值最高的是5V0A档位，纹波峰峰值为12.8mVp-p；纹波峰峰值最低的是12V0A档位，纹波峰峰值为10.4mVp-p。

再来看看110V 60Hz电压下的空载纹波表现如何，纹波峰峰值最高的是5V0A档位，纹波峰峰值为9.6mVp-p；纹波峰峰值最低的档位是12V0A，纹波峰峰值为7.2mVp-p。

带载纹波

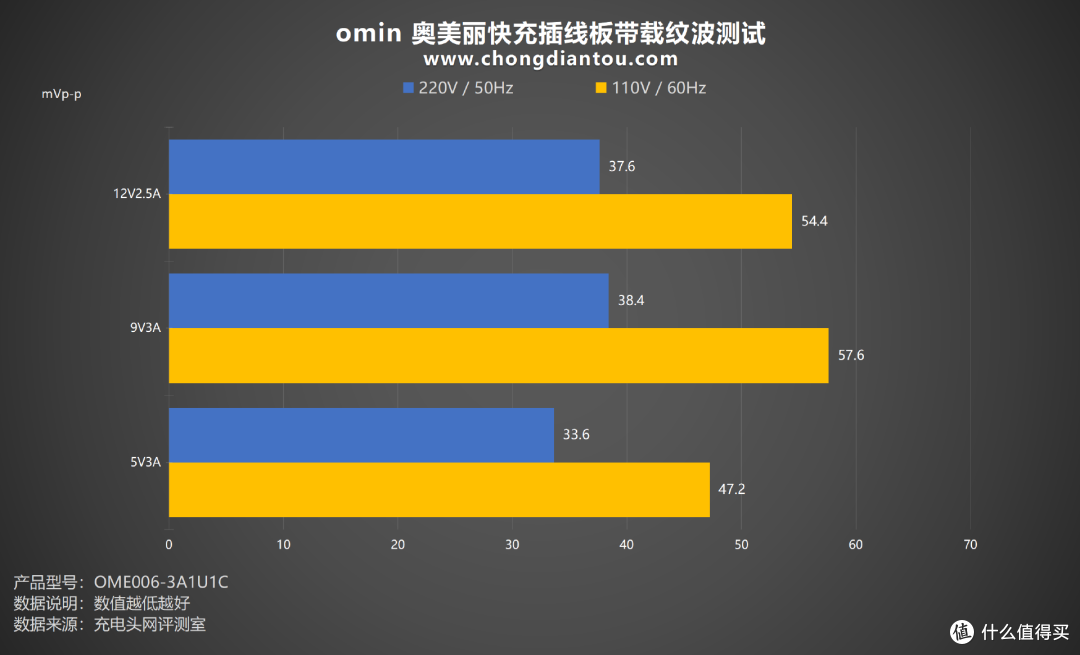

首先看看220V 50Hz电压下的带载纹波，纹波峰峰值最高的是9V3A档位，纹波峰峰值为38.4mVp-p；纹波峰峰值最低的是5V3A档位，纹波峰峰值均为33.6mVp-p。

再来看看110V 60Hz电压下的带载纹波表现如何，纹波峰峰值最高的是9V3A档位，纹波峰峰值为57.6mVp-p；纹波峰峰值最低的档位是5V3A，纹波峰峰值为33.6mVp-p

小结

YD/T 1591-2009 通信行业标准中充电器纹波要求是不高于200mVp-p，奥美丽快充插线板在220V 50Hz、110V 60Hz的输入电压下，所有输出功率纹波峰峰值均不高于57.6mVp-p，整体来看表现不错。

温度测试

充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。奥美丽快充插线板USB-C接口最高支持18W输出，将充电器放置于25℃的恒温箱中，以12V1.5A负载一小时后采集充电器表面的温度。

首先看看 220V 50Hz 电压输出下充电器温度表现如何。

一小时后，使用热成像仪拍摄的充电器表面最高温度为69.2℃

再来看看 110V 60Hz 电压下温度表现如何。

一小时后，使用热成像仪拍摄的充电器表面最高温度为69.6℃

将温度数据汇总成表格，可以看出插线板USB-C模块在两类电压下进行温度测试时，220V 50Hz 电压下的温度与110V 60Hz 电压下的温度基本一致；220V 50Hz 电压下的最高温度在69.2℃，110V 60Hz 电压下的最高温度在69.6℃。

将数据绘制成柱状图，可以看出 奥美丽快充插线板在220V 50Hz、110V 60Hz 电压下的输出时的最高温度为69.6℃，最高温度满足IEC国际电工委员会IEC62368对电子电气设备测试中，温度不高于77℃的要求。

充电头网总结

奥美丽 18W 快充插线板在外观配置上拥有1A1C两个USB输出接口，接入在客厅或者卧室，凌乱线材不再，简洁百搭；并且USB接口协议覆盖较为全面，同时对新老接口设备充电友好。

性能方面，奥美丽 18W 快充插线板的USB-A、USB-C在独立使用时支持 18W快充输出，在兼容性测试部分发现USB-C支持PD快充，可以为部分安卓机型提供17W+的快充，表现不错。对iPhone 14 进行满电测试，充至80%耗时51分钟，总耗时1小时49分钟，与Apple 原装20W充电器体验相当；国内市电下，极限负载的温度最高69.2℃，则是正常的表现。

整体上来看，奥美丽 18W 快充插线板秉承家庭安全用电的制造理念，由内到外拥有多重保护墙，USB接口的充电性能调校较为出色，搭配快充线也能拥有双 18W 输出的充电体验。
