微软把“水管”刻进芯片，GPU 冷却效率竟提升三倍！

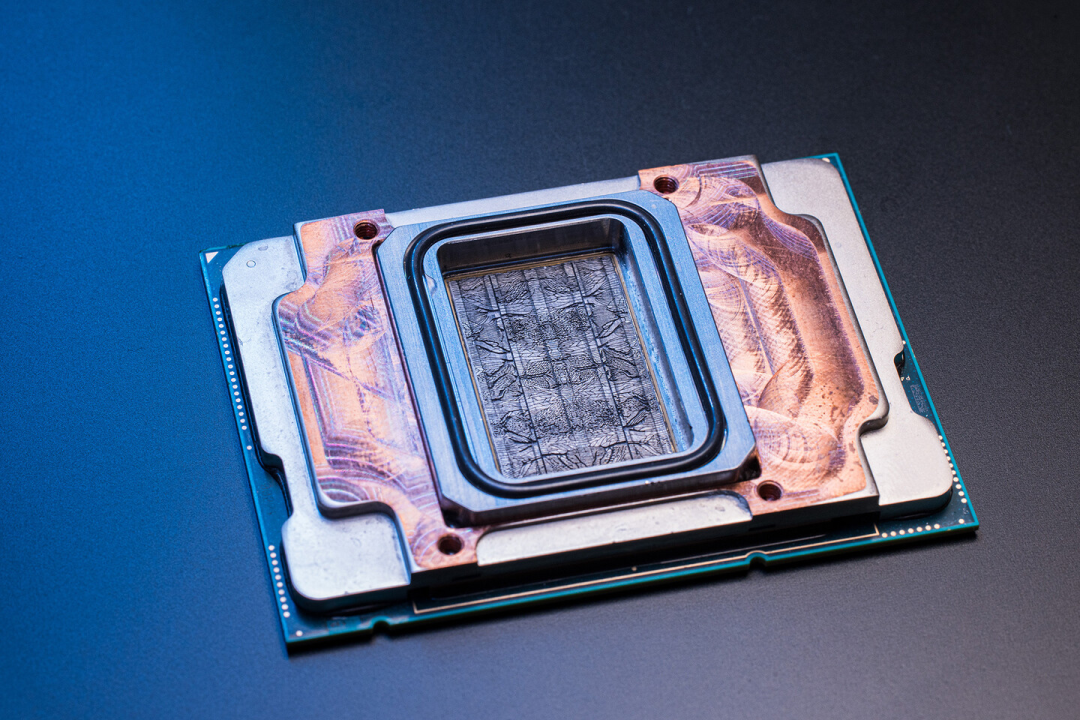

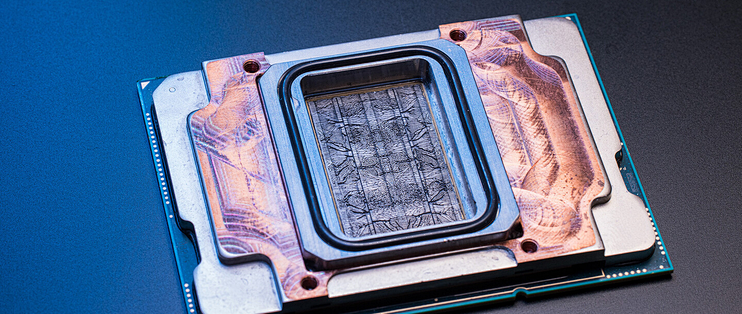

在 AI 时代，散热已经成为数据中心最棘手的瓶颈之一。微软近日展示了一项突破性设计：通过在硅芯片背面直接蚀刻微型通道，让液体冷却剂穿行其中，实现远超传统冷板的冷却效率。

微软的内部测试数据显示，这种微流体冷却技术可将散热效率提升至标准冷板的三倍，GPU 内部峰值温度升幅则减少约三分之二。这一成果意味着，同等硬件条件下，数据中心可获得更高性能，同时降低能源消耗。

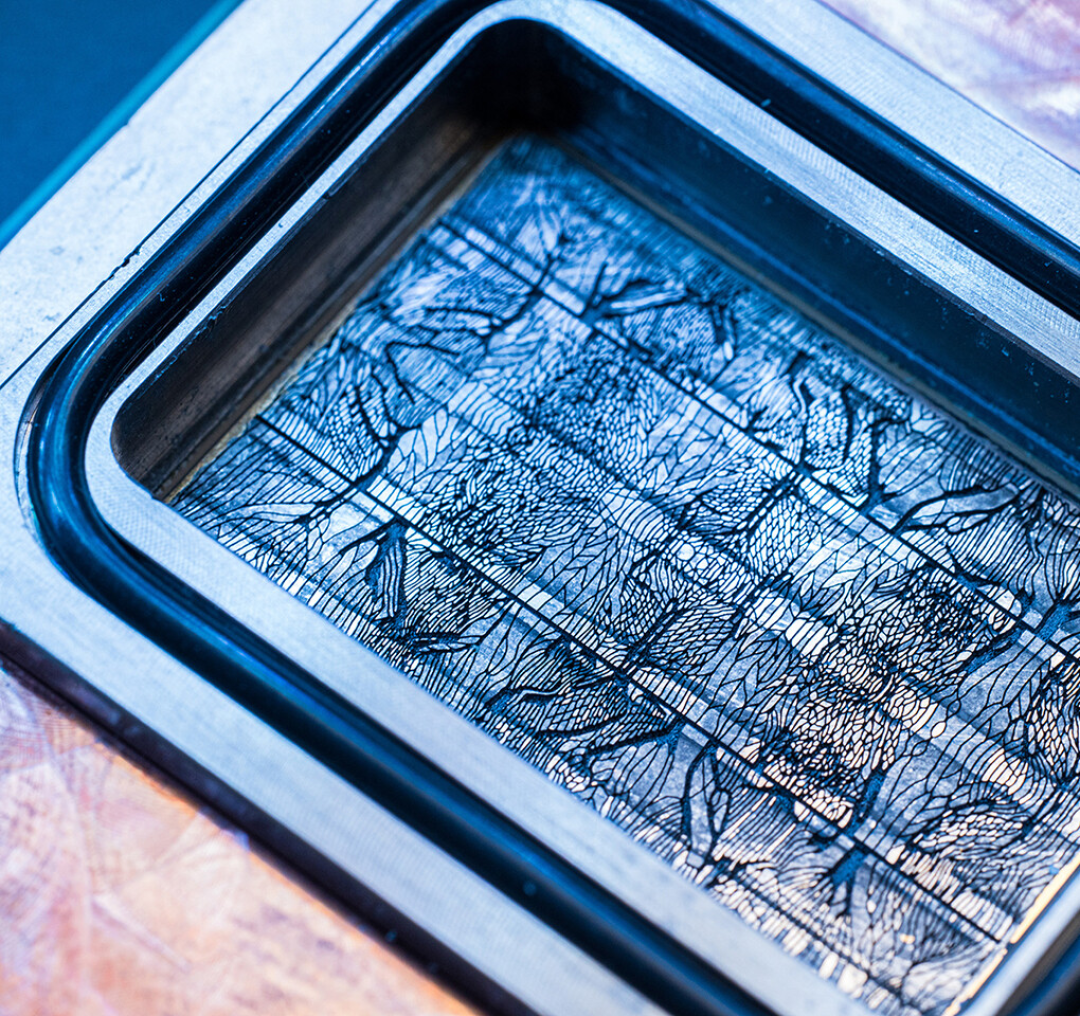

与传统将金属冷板贴在芯片封装上的方式不同，微软直接把通道“刻”进硅片中，让冷却液更贴近真正的发热源——晶体管网络。通道设计借鉴自然界的叶脉结构，而非简单直线管路，并结合 AI 算法为每块芯片绘制“热指纹”，将冷却剂精准导向热点区域，从而极大提升效率。

现代 AI 加速器的发热量惊人。例如，英伟达的 Rubin Ultra 单卡功耗高达 2300W。在更先进制程中，晶体管数量进一步激增，导致散热难度持续加大。即便制程带来能效提升，厂商也会将性能压榨至极限，使传统冷却面临物理瓶颈。微软的新方案通过缩短液体与晶体管的热障距离，最大化散热接触，为高密度机柜、瞬时高频运行，甚至此前因散热受限的 3D 封装方案，打开了新可能。

不过，这一技术仍需跨越不小的制造挑战。微流通道必须既深以保证吸热，又浅以维持芯片结构强度。封装还需实现完全密封，避免冷却液泄漏。微软正在推进多轮实验，并与晶圆厂展开探索。未来若要大规模落地，仍需依赖台积电、英特尔、三星等合作伙伴的封装生产能力。
