为电池保驾护航，创芯微CM1020+CM1010保护均衡方案解析

前言

随着移动电源快充的普及，以及输出功率的不断提升，目前大容量且支持快充的移动电源均为多节电池串联的架构。多节电池串联的架构能够提供足够的输出功率，高电压低电流能够有效降低PCB的发热，也具有更多的灵活性，从而成为大功率移动电源的主流架构，搭配降压和升降压电路，实现宽范围的输出。

对于多串电池组，需要独立检测电池组中每节电池的电压，从而提供电池的过充和过放保护，在单节电池电压和电池组总电压出现异常，以及温度出现异常时，及时切断电池与电路之间的连接，从而保护电池组和用电设备的安全。这种时候就需要使用电池保护IC。

而电池均衡IC能改善因串联电池串间压差、内阻不一致导致的电池组循环次数减少引起的电池组性能影响，从而有效地提高电池容量，提高电池组的使用寿命，彻底解决被动均衡方式效率低，均衡电流小，使用效果不佳的问题，使电池组持续提供高效、智能、均衡的电流。

电池保护IC和电池均衡IC搭配使用可最大程度保护电池设备的安全，充电头网了解到创芯微推出过一款保护IC+均衡IC的方案，采用CM1020+CM1010，可用于二串电池的过压，欠压，过流保护以及均衡功能，该方案目前已被安克65W超极充等大牌充电宝采用，在市面上广受好评。

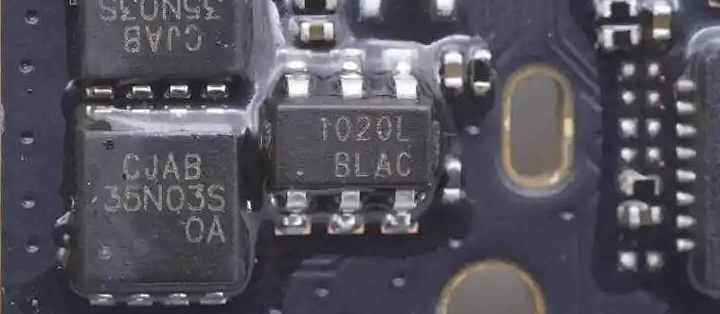

CM1020

创芯微 CM1020 系列是一款用于 2串锂／铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。

CM1020 系列支持过充电、过放电、放电过电流、短路、充电过电流保护功能。其过充电压精度达 ±25mV，过流保护电压精度达±30mV，休眠电流仅 0.1uA，性能业界领先。

创芯微CM1020详细资料。

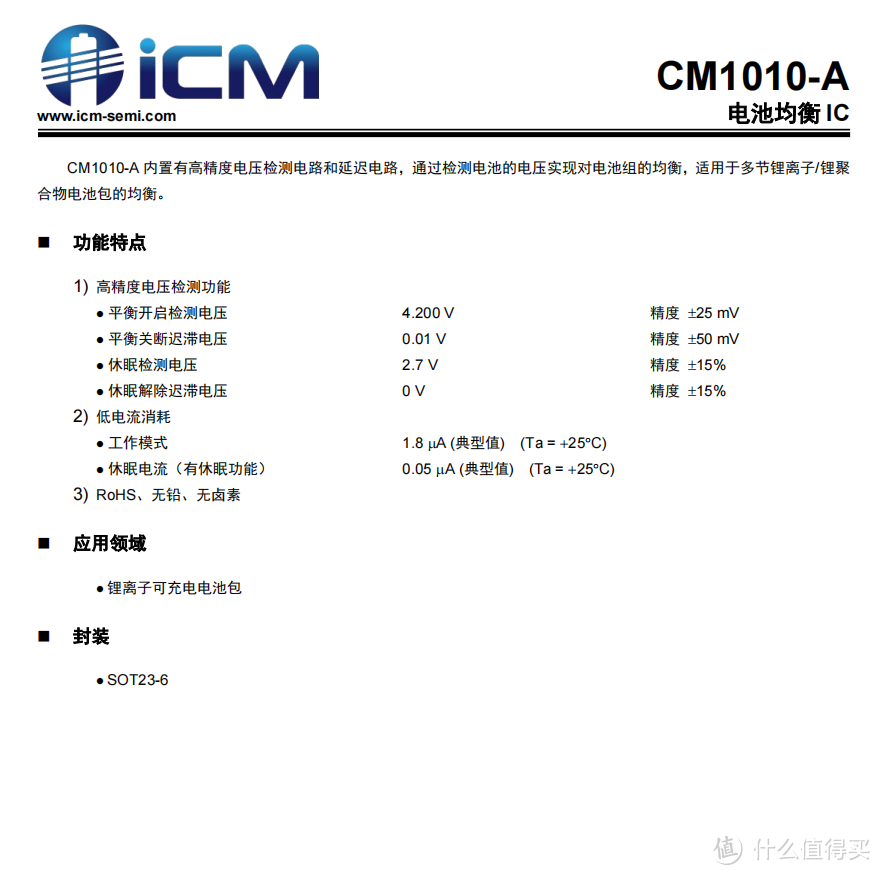

CM1010

创芯微 CM1010 系列是一款电池均衡IC，采用 SOT23-6 封装，内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子／锂聚合物电池包的均衡。其开启检测电压精度达 ±25mV，休眠电流仅 0.05uA，性能同样处于业界领先水平。

创芯微CM1010详细资料。

充电头网总结

创芯微作为一家专注于电池管理和电源管理芯片开发的国产芯片厂商，在电池与电源管理芯片领域已走在了行业前列，凭借其尖端技术和丰富经验，开发了一系列高性能的产品，为电池的安全保驾护航，这些产品不仅获得了众多行业客户的认可，而且在市场上赢得了良好的声誉。

创芯微的CM1020系列芯片是2串锂/铁电池的保护芯片，具备高精度的电压和电流检测电路，提供过充电、过放电、放电过电流、短路和充电过电流等全面的电池保护功能。而CM1010系列则是一款电池均衡IC，采用SOT23-6封装，同样内置有高精度电压检测电路和延迟电路，能够通过电压检测实现对电池组的均衡管理。两者互相配合可最大程度保证电池设备安全，有效提高电池的性能和安全性。
