拆解报告：MI小米6000mAh 15W磁吸充电宝2 WPB0620MI

前言

小米新推出了一款支持Qi2无线充电的小米磁吸充电宝2，这款充电宝内置6000mAh电池，具备单USB-C接口，支持18W快充输入和20W充电输入。这款充电宝还支持Qi2无线充电，能够为新款的苹果手机提供15W无线充电。

这款充电宝还支持边充边放功能，连接充电器即可为手机无线充电，同时为充电宝充电，作为无线充电板使用。此外充电宝背面设有支架，支持手机水平放置和垂直放置。下面充电头网就带来小米磁吸充电宝2的拆解，一起看看内部的方案和用料。

小米6000mAh磁吸充电宝2开箱

包装盒延续米白色背景色设计，正面印有移动电源外观图示，顶部为小米品牌LOGO及产品名称：小米磁吸充电宝2丨6000mAh 15W。

包装盒背面上部分为产品参数信息，下部分贴有品牌商联系信息贴纸。

包装盒参数特写，下面到产品实物展示环节再介绍。

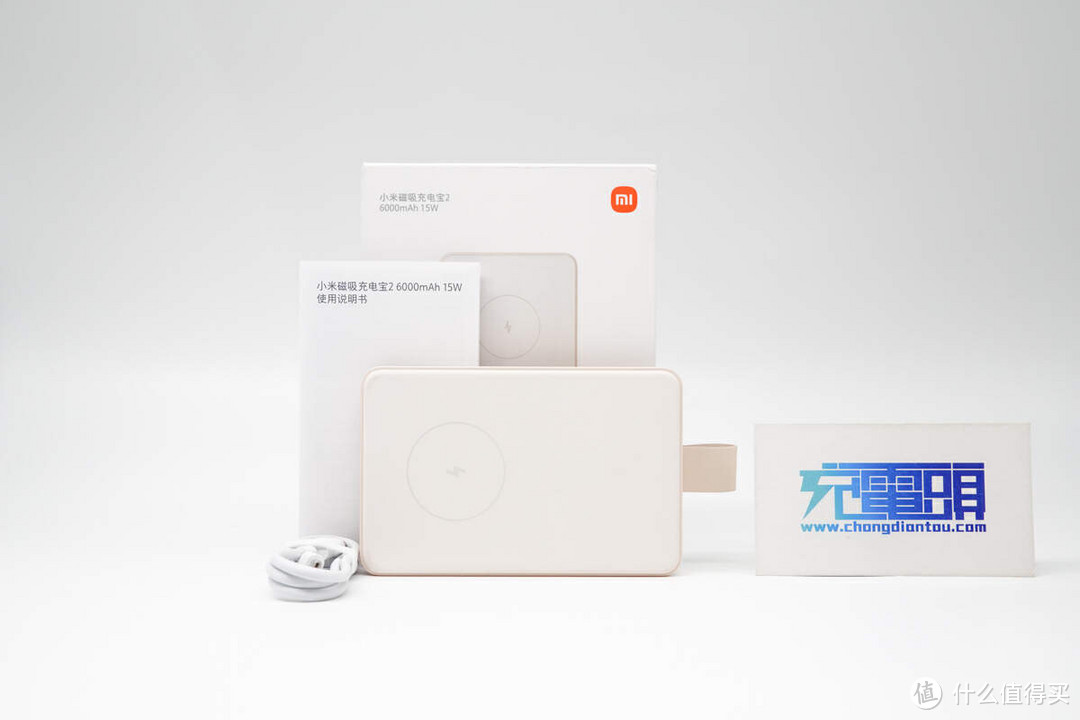

打开包装，除小米磁吸充电宝2外，拥有说明书、保修卡和配套线材等。

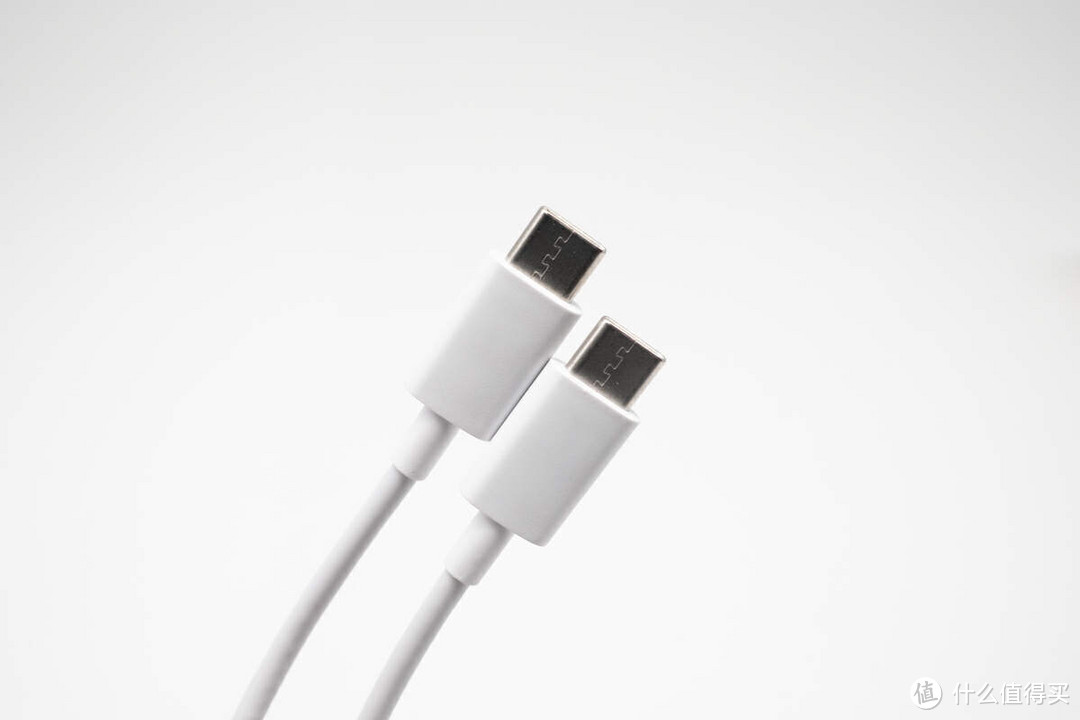

附带充电线材为USB-C to USB-C类型，线材子端外壳与线身设计与常规线材一致，拥有加厚注塑设计。

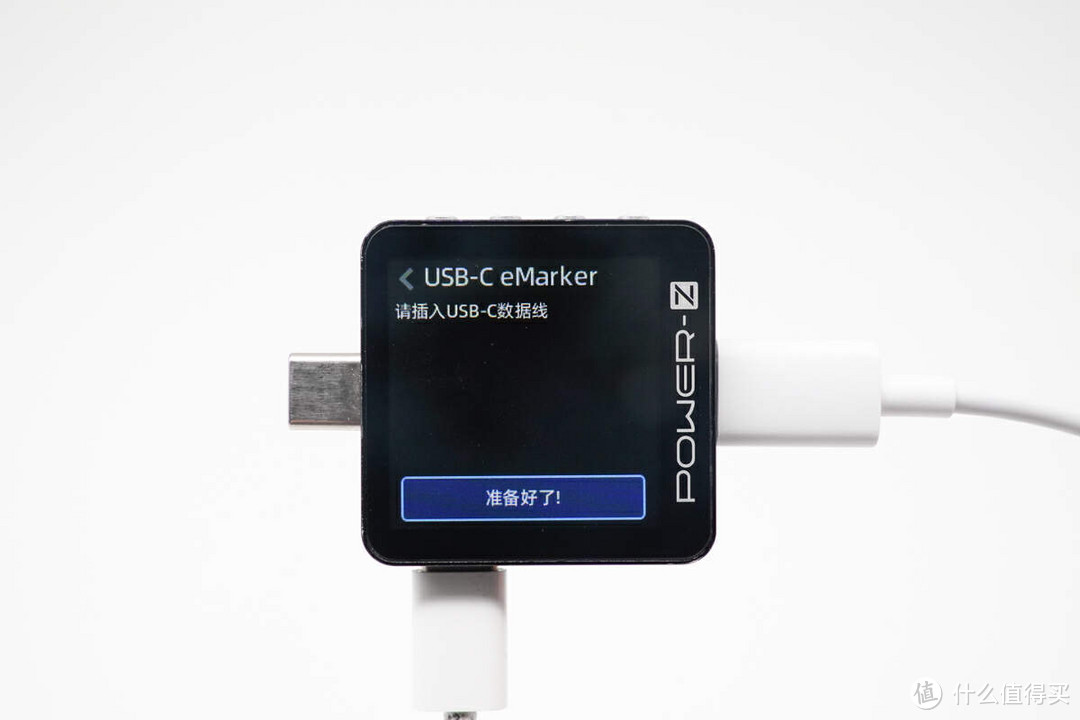

通过POWER-Z KM003C测得线材无E-Marker芯片。

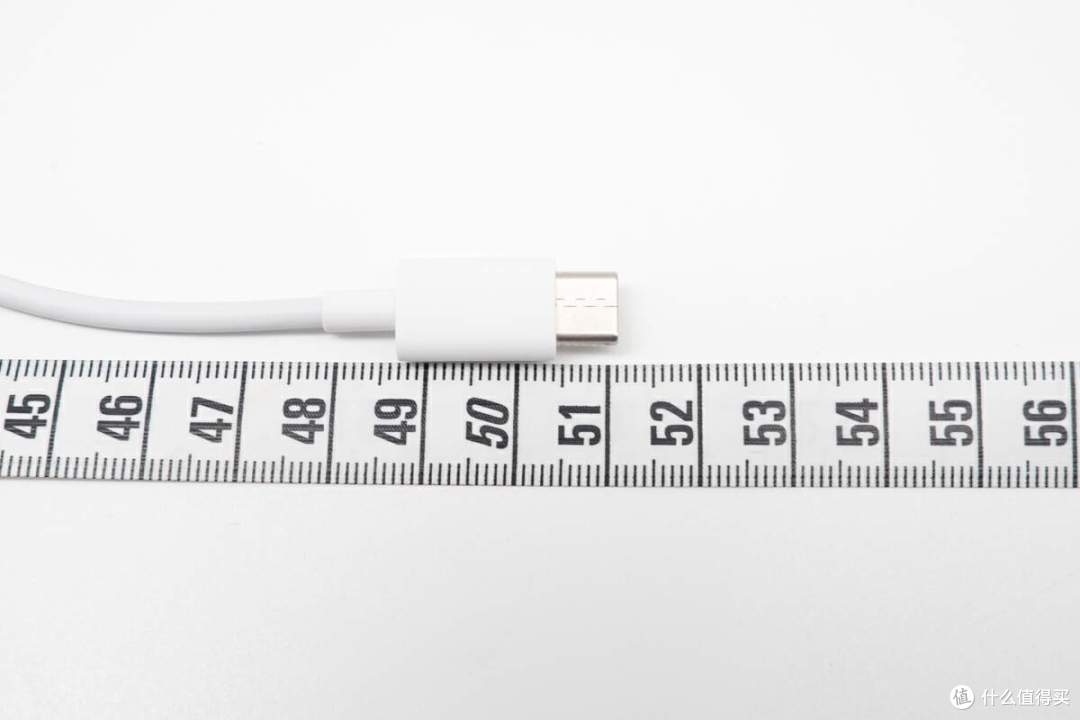

另外测得数据线长度约为51cm，满足有线充电时使用的长度连接需求。

小米磁吸充电宝2采用防火阻燃 PC 材质中框外壳，表面细砂纹理处理，手感细腻；此外，充电宝正面的磁吸面为类亲肤材质，手感温润亲和，但抗污性较差一些；此外，用户出行无顾虑，可随身携带它上飞机。

磁吸区域面板上拥有亮面设计的磁吸圈充电标识，与 MagSafe充电标的类似；此外，磁吸区域内部拥有超强磁铁，超10N强大吸力，稳固不易掉落。

充电宝背部采用科技纳米皮，纹路清晰，触感细腻，同时抗污耐磨；同时，可以看到一体式拉绳设计的隐形支架上贴有相关操作贴纸，一秒开合。

背面纳米皮表面特写。

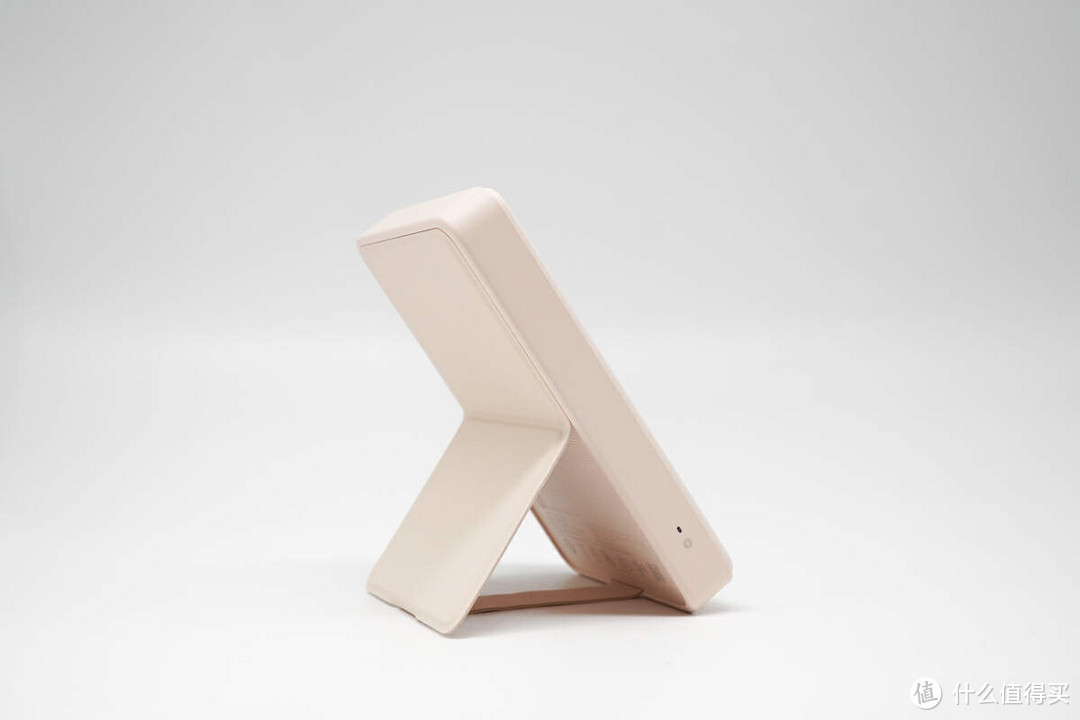

打开支架后，由于拉绳条设计，其稳定性更强，不易滑动；同时在关闭状态下，拉绳条可进行悬挂作用，随意收纳在墙面挂钩或洞洞板。

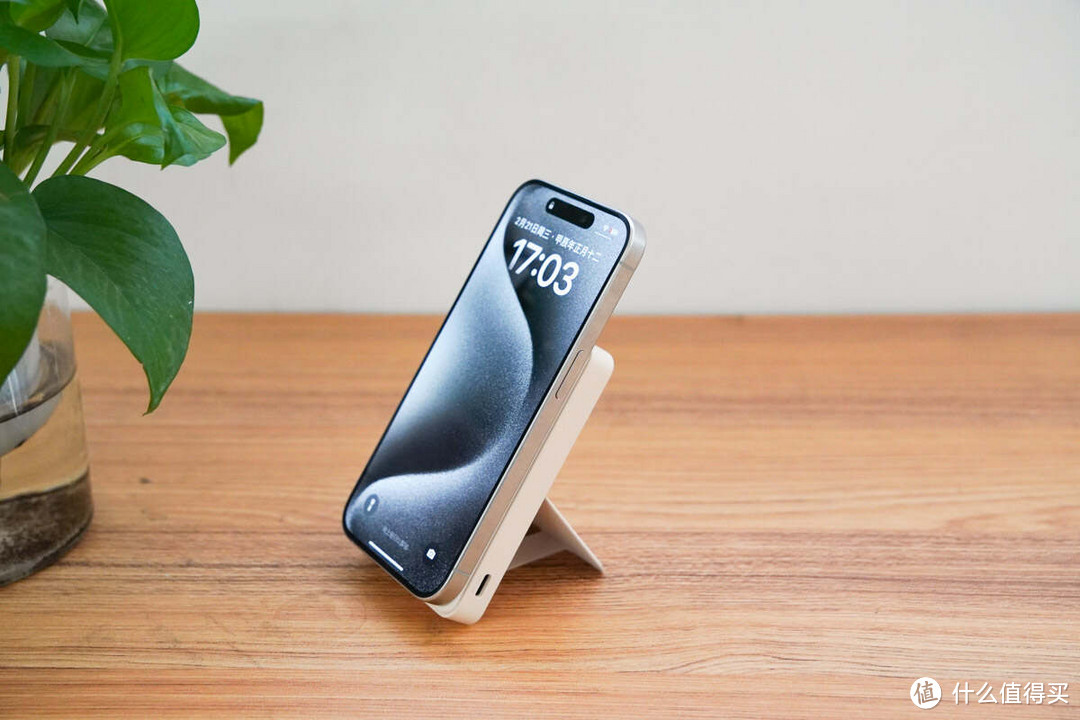

产品实际应用场景一览。

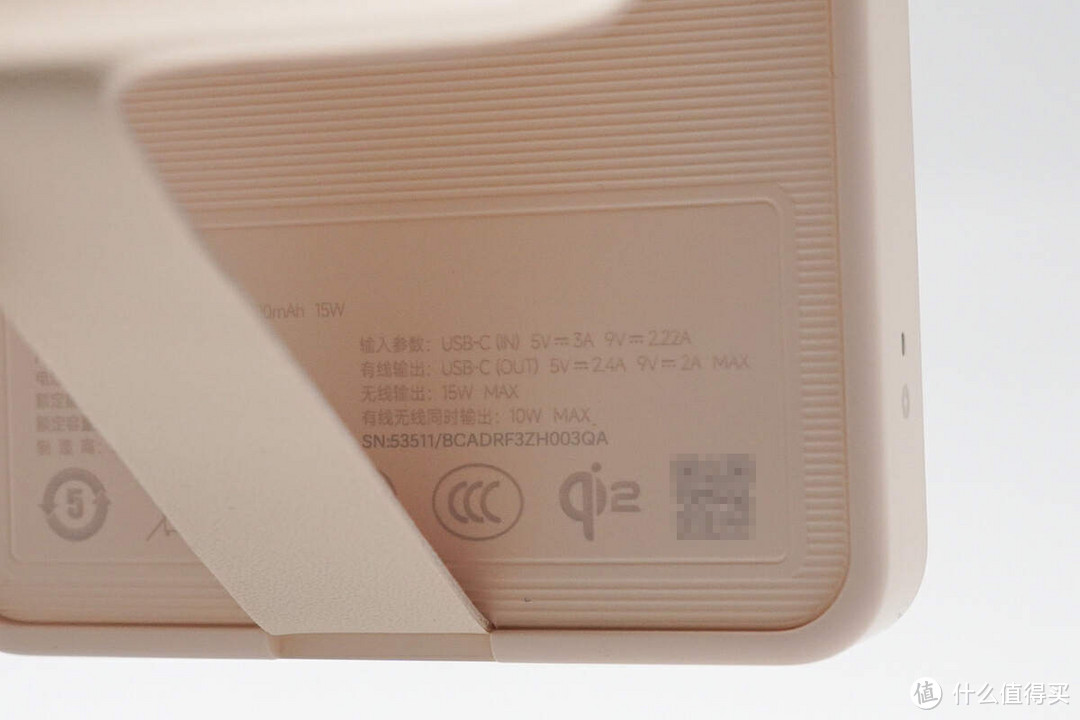

支架遮盖部分印有小米磁吸充电宝2的参数信息，产品型号为WPB0620MI，采用锂离子电池，额定能量23.22Wh 3.87V 6000mAh，额定容量3600mAh（5V2.4A），制造商为北京米物科技有限公司。

小米磁吸充电宝2 USB-C口支持5V3A、9V2.22A有线输入，以及5V2.4A、9V2A输出，支持最大15W无线输出。有线无线同时输出，最大功率为10W。产品通过了CCC、Qi2认证。

小米磁吸充电宝2磁吸面板、机身外壳和背板为三层拼接，虽属同色系，但依旧拥有较为明显区别；其边缘过渡更为圆润，握持更舒适。

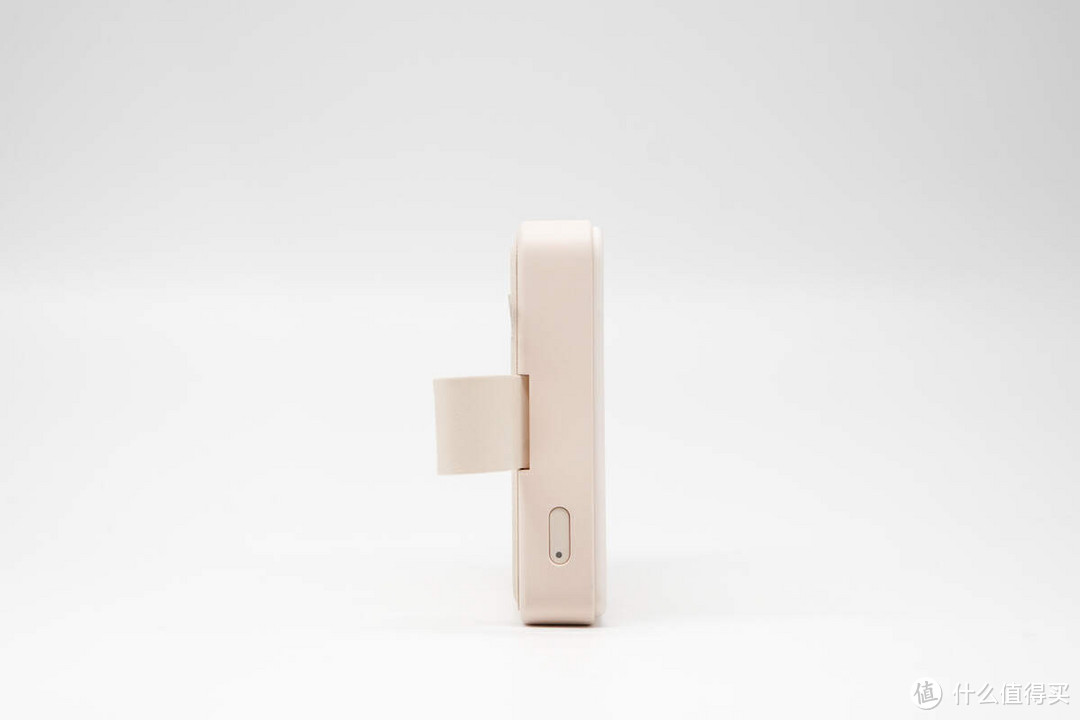

底部除设计有拉绳条外，还配置有电源键。

在暗光环境下可清晰观察到电源开关键上的LED指示灯。

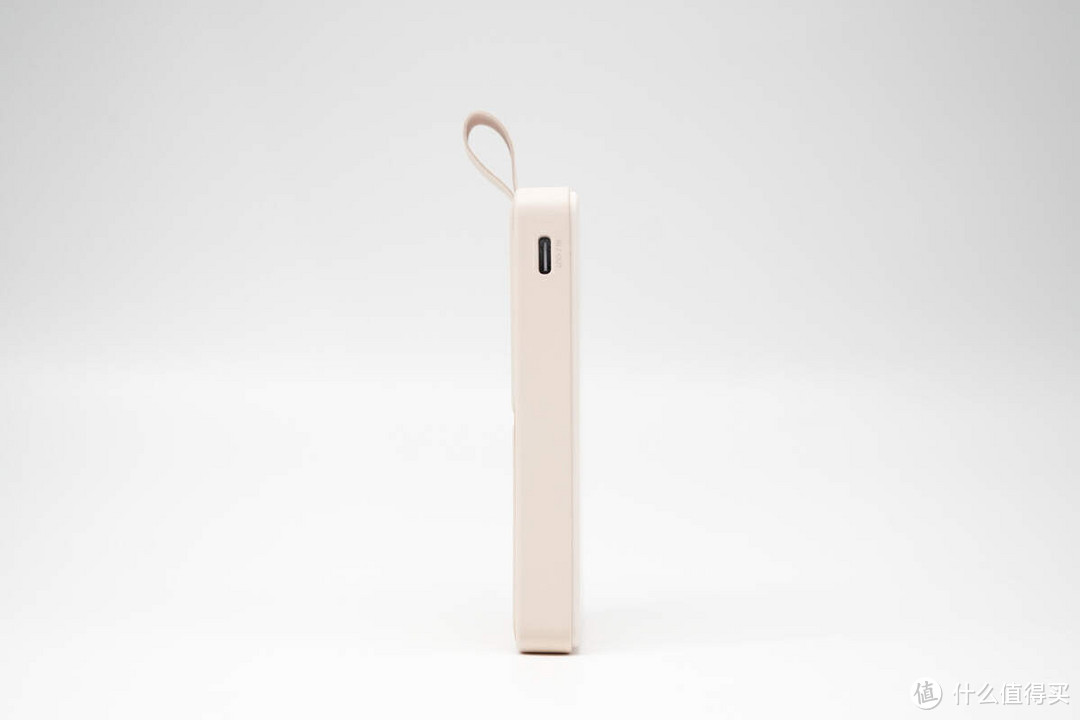

小米磁吸充电宝2侧面中框面板配备USB Type-C 物理接口，支持输入/输出，并丝印相关标识。

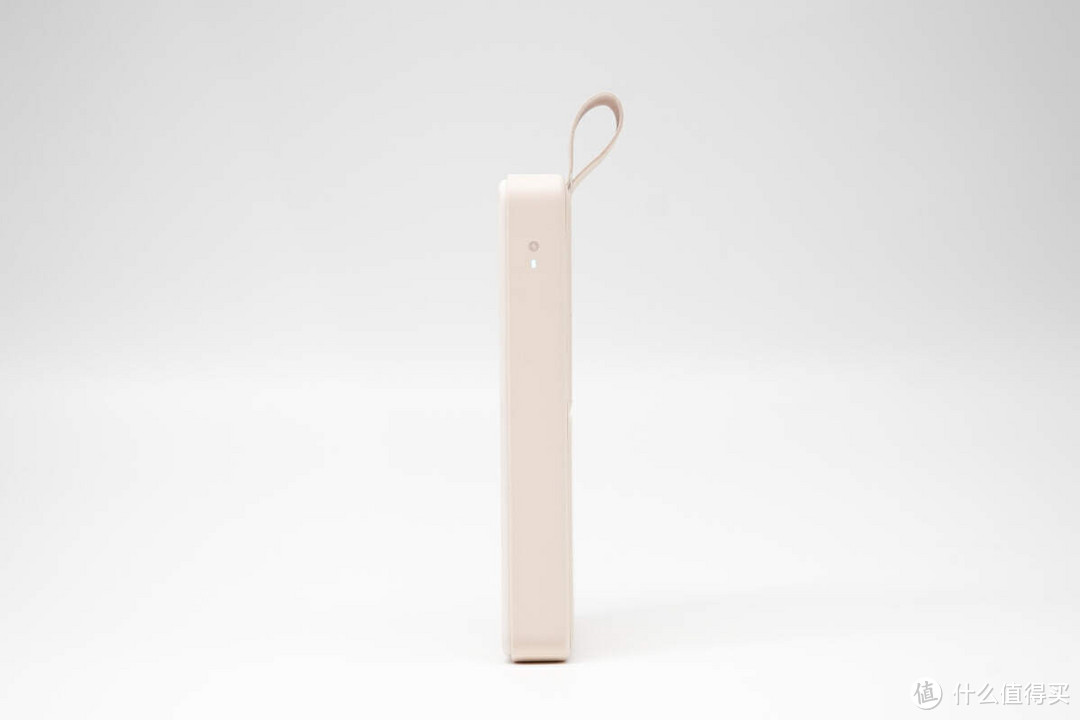

另一侧设有无线充电指示灯

指示灯灯效为水蓝色。

实测小米磁吸充电宝2机身长度为105.06mm。

宽度约为68.06mm。

厚度约为14.98mm。

产品拿在手上的大小直观感受。

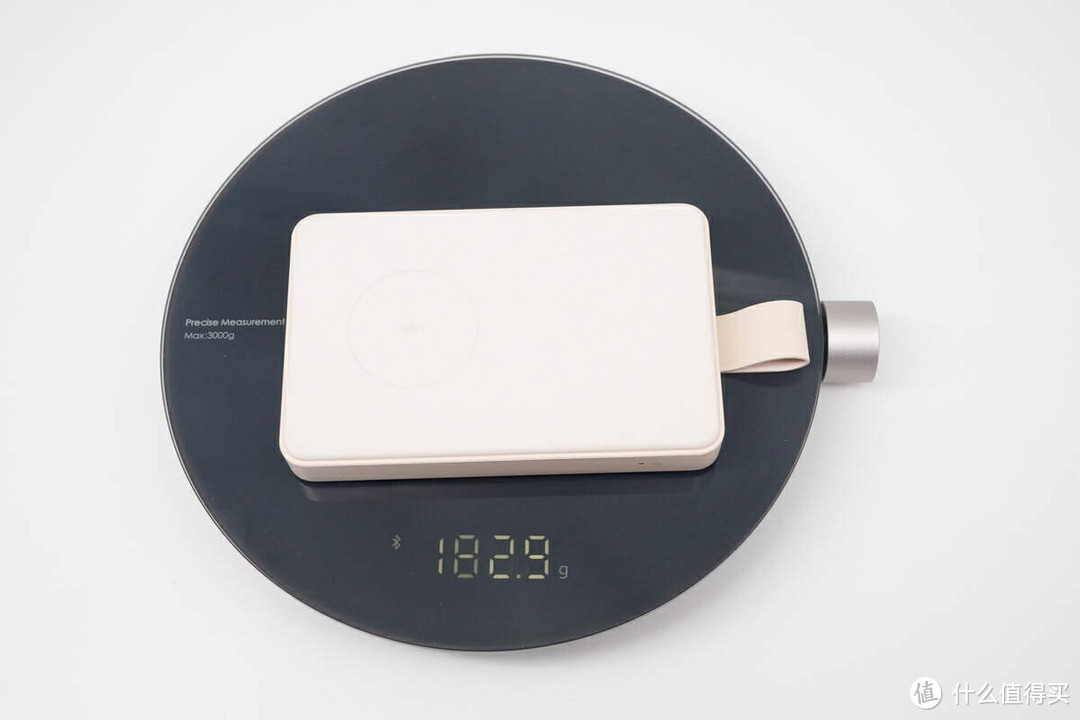

另外测得产品净重约为183g。

同时，在吸附磁力方面，充电宝可紧密吸附手机，无掉落情况；但对于佩戴手机壳的用户，需手机壳拥有磁吸功能，才可拥有同等的磁吸体验。

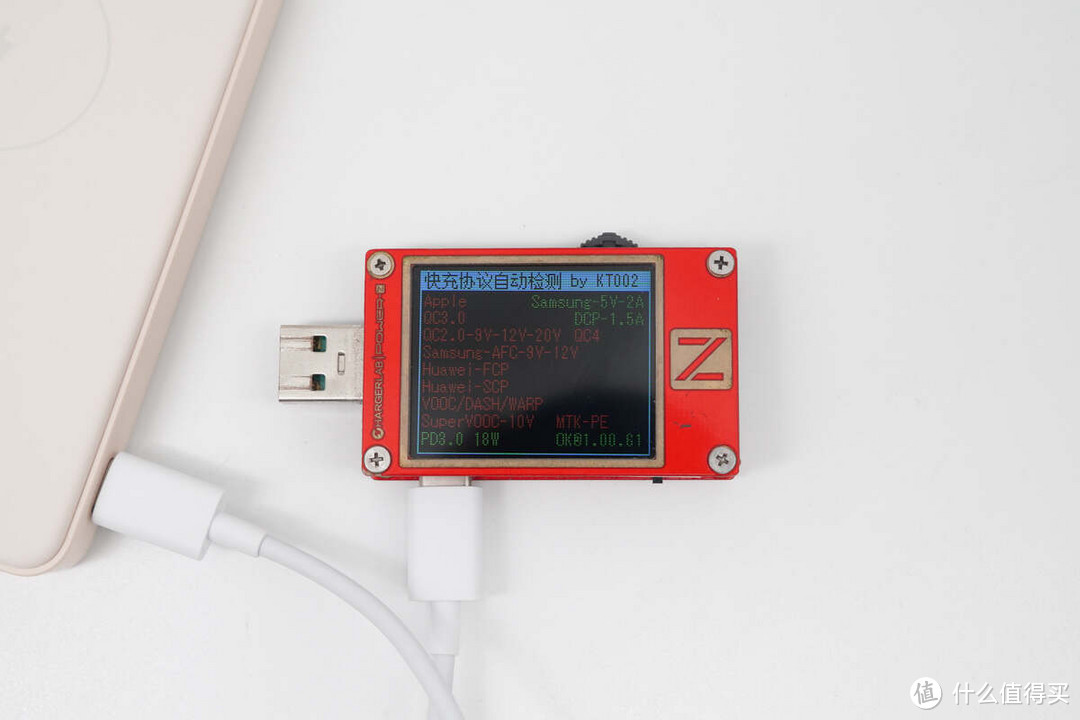

使用POWER-Z KT002测得USB-C口支持PD3.0、DCP、SAM 2A充电协议。

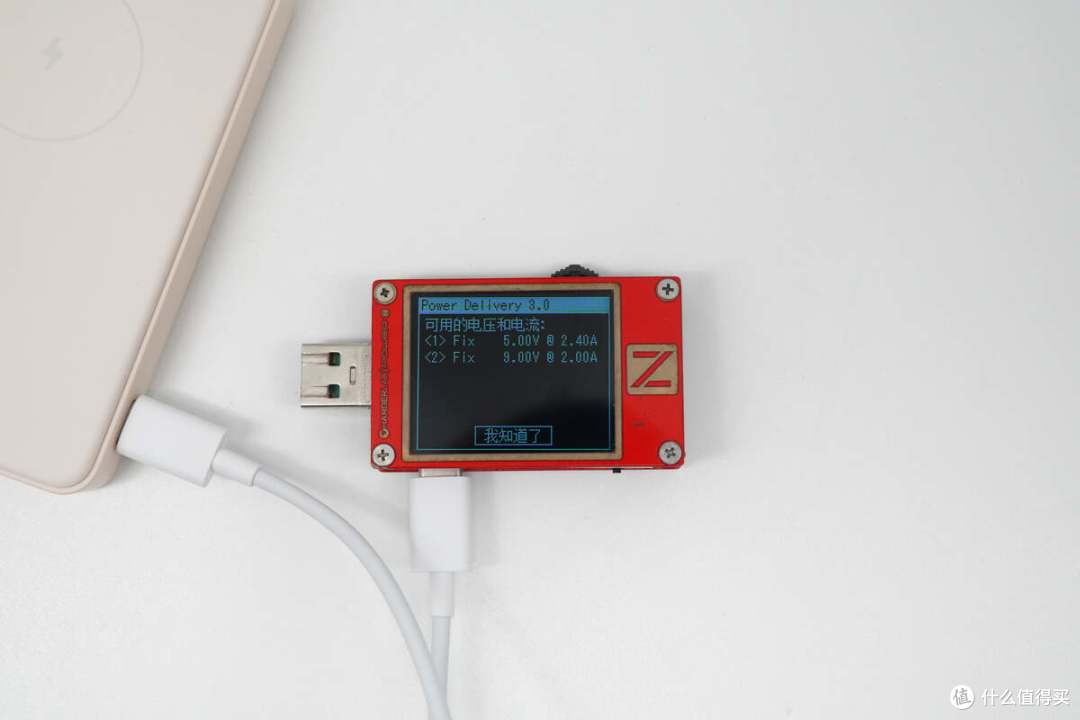

PDO报文方面，USB-C口具备5V2.4A、9V2A两组固定电压档位。

小米6000mAh磁吸充电宝2拆解

看完了小米磁吸充电宝2的开箱展示，下面就进行拆解，一起看看内部的方案和用料。

首先沿壳体接缝拆开充电宝外壳。

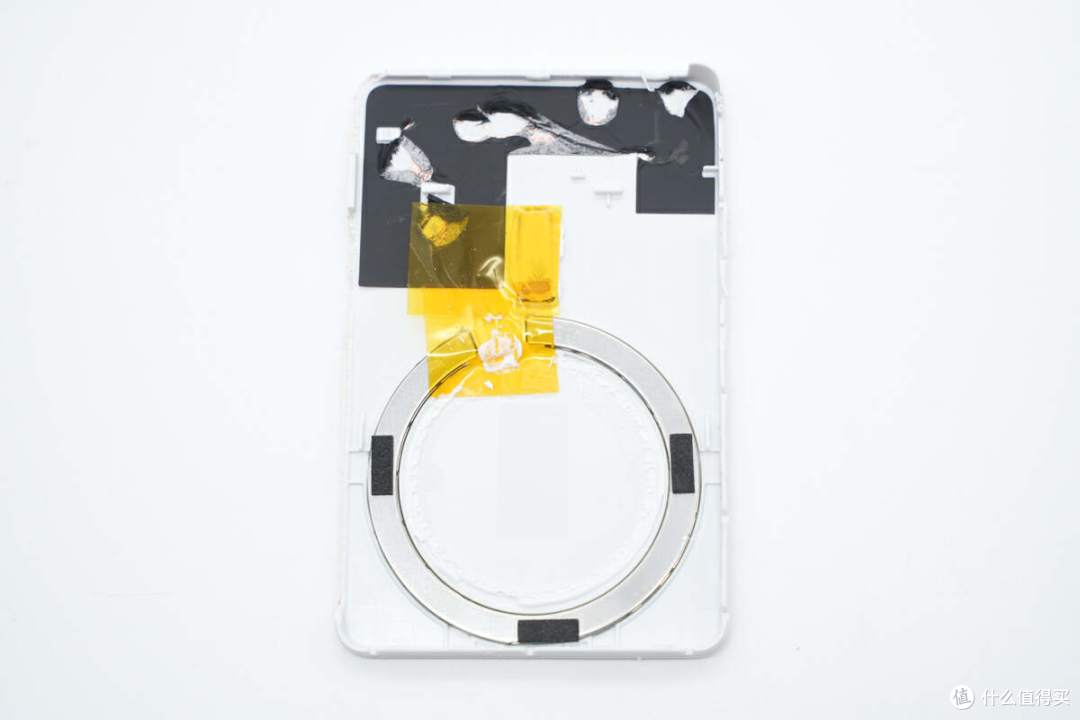

盖板内部粘贴石墨散热贴纸，用于吸附手机的磁铁环以及高温胶带。

用于吸附手机的磁铁特写。

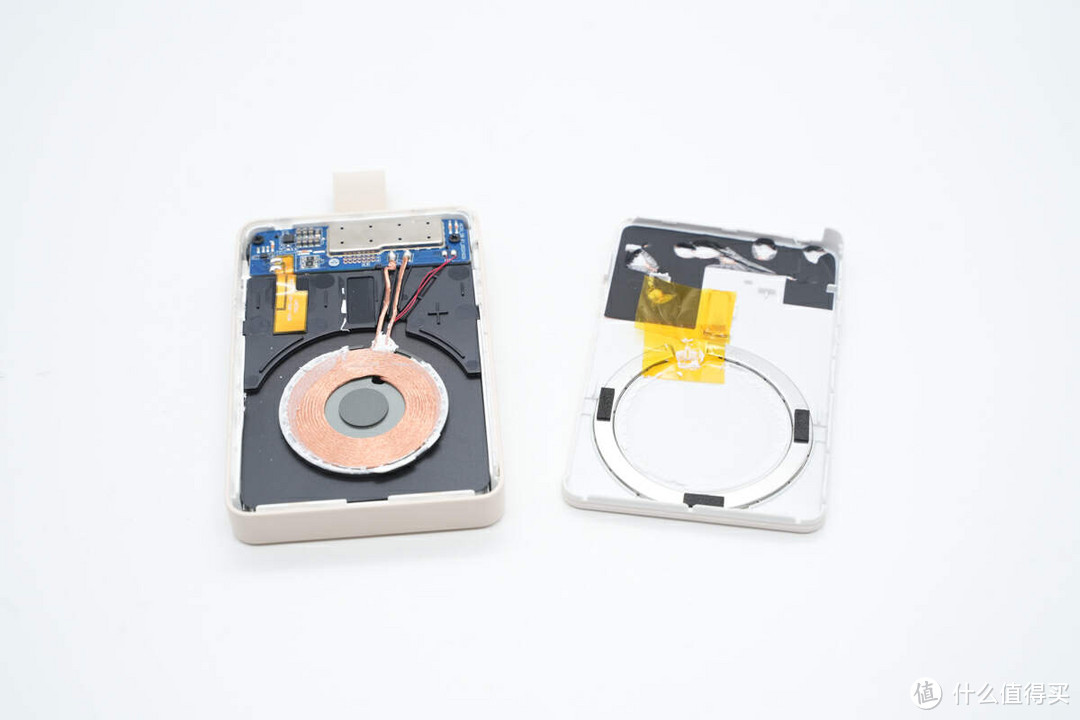

充电宝内部一览，顶部为PCBA模块，下方为无线充电线圈。

PCBA模块通过螺丝固定在塑料支架上。

PCBA模块左下角焊接触摸检测排线，右侧焊接无线充电线圈和热敏电阻。

触摸检测排线特写，粘贴在塑料支架上检测充电宝与手机吸附。

排线焊接连接到PCBA模块。

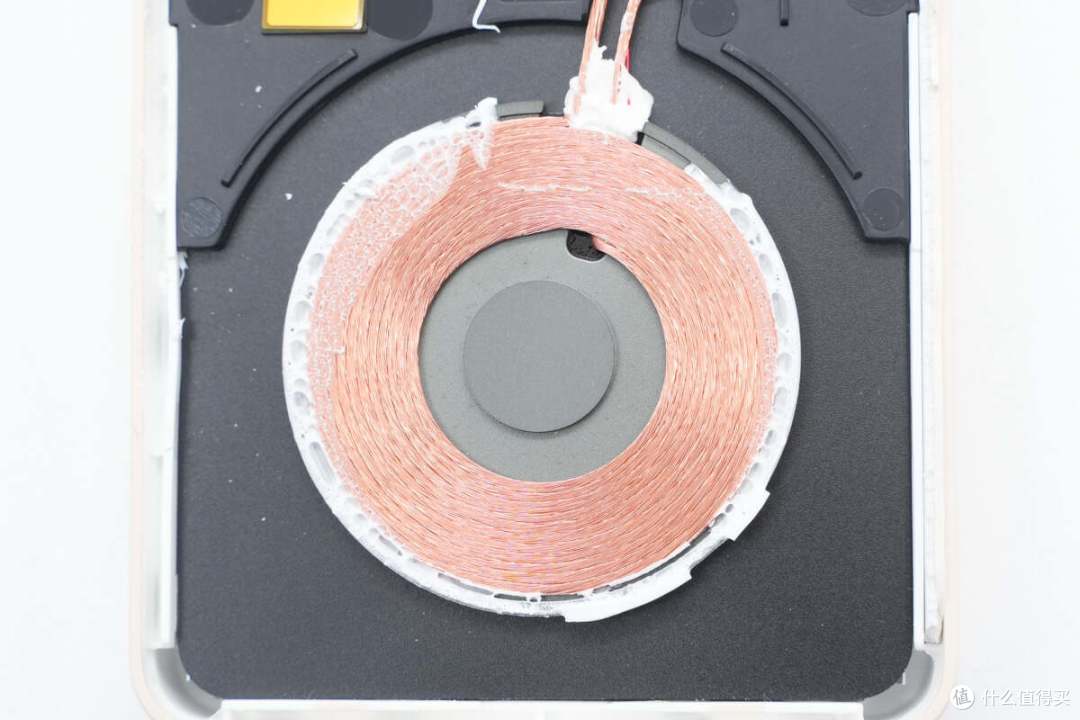

无线充电线圈采用利兹线绕制，焊接连接到PCBA模块。

无线充电线圈与热敏电阻通过打胶固定。

拧开固定螺丝拆下上层的无线充电PCBA模块和无线充电线圈，在下层为移动电源PCBA模块和电池。

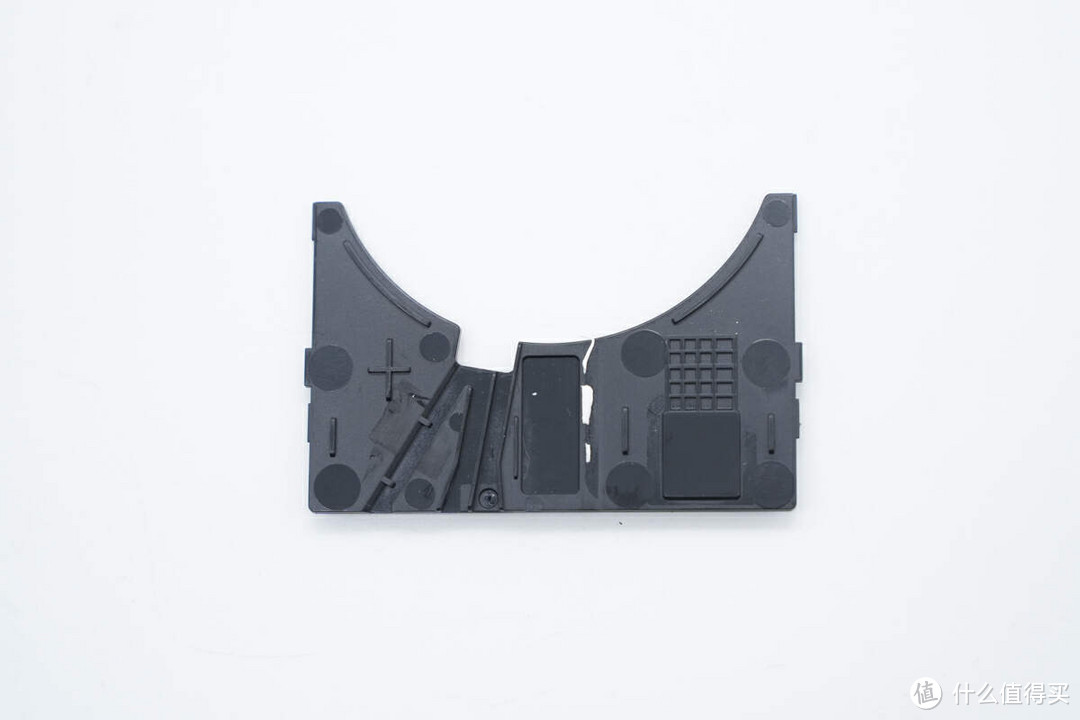

起到支撑作用的塑料支架特写。

在壳体内部设有移动电源PCBA模块和电池。

移动电源PCBA模块通过排针与无线充电PCBA模块连接，检测电池温度的热敏电阻使用胶水粘贴在电池上。

两片PCB之间设有塑料框架进行支撑。

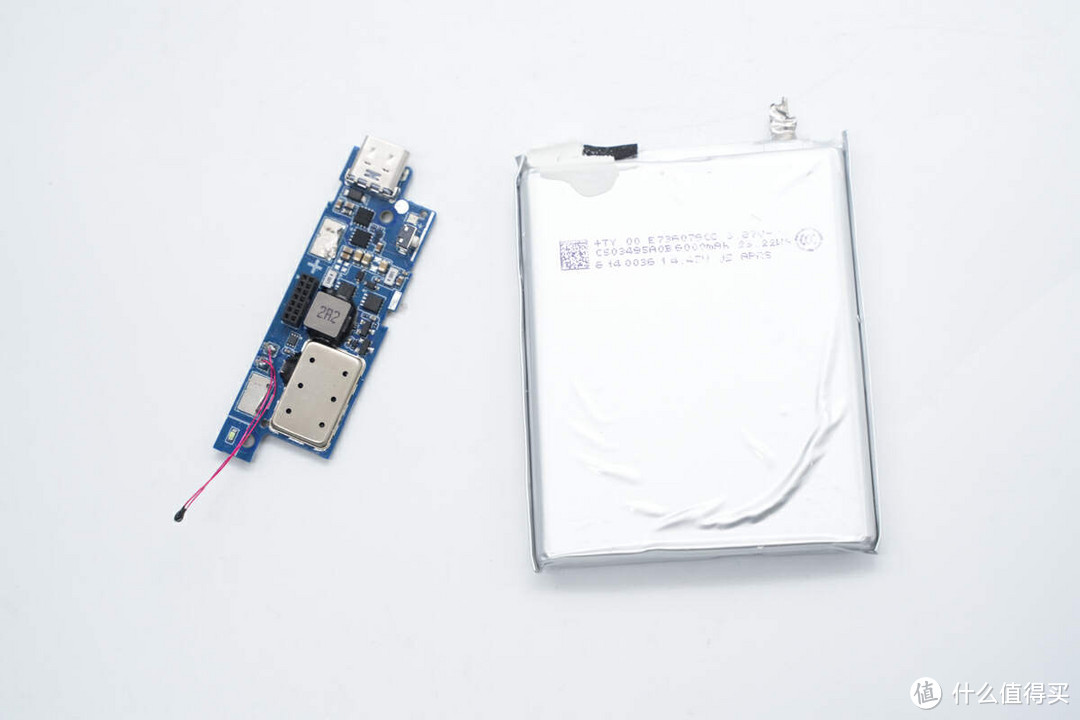

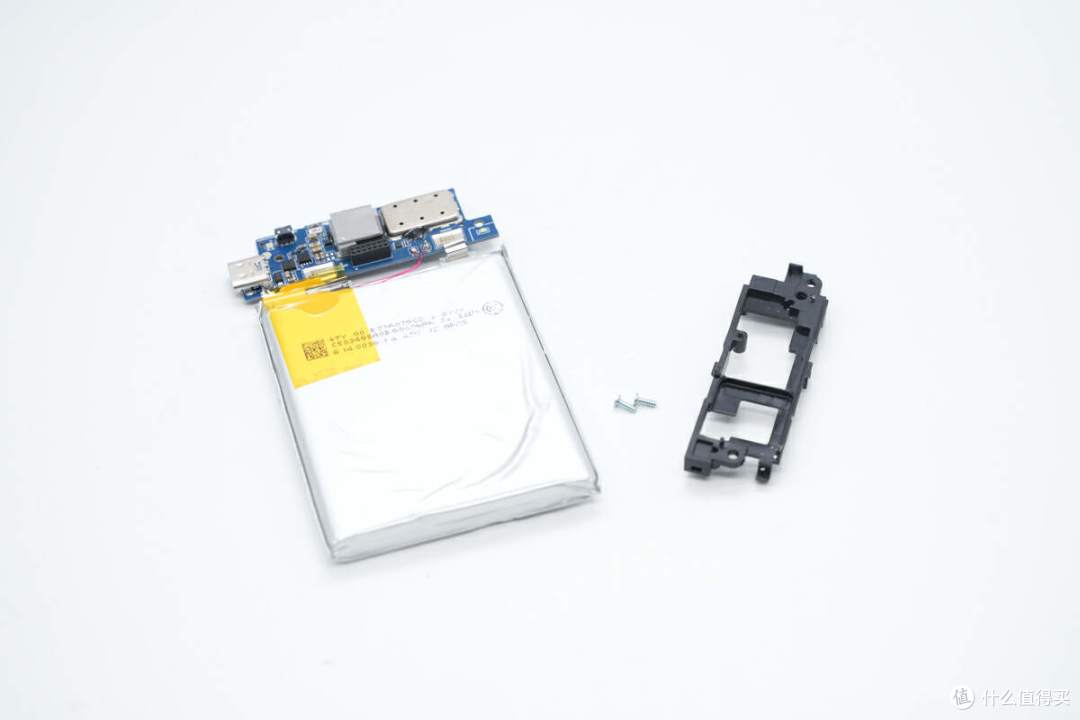

从壳体中取出PCBA模块和电池。

在壳体内部粘贴石墨导热贴和导热垫。

壳体边缘处设有磁铁用于吸附支架。

另一侧也设有磁铁。

电源按键和电量指示灯特写，按键采用透光结构。

另一侧的指示灯用于无线充电指示。

边缘对应电池的位置粘贴泡棉用于缓冲。

塑料框架通过螺丝固定到PCBA模块上。

拧下固定螺丝，拆下塑料支撑框架。

断开PCBA模块与电池的连接，继续进行拆解。

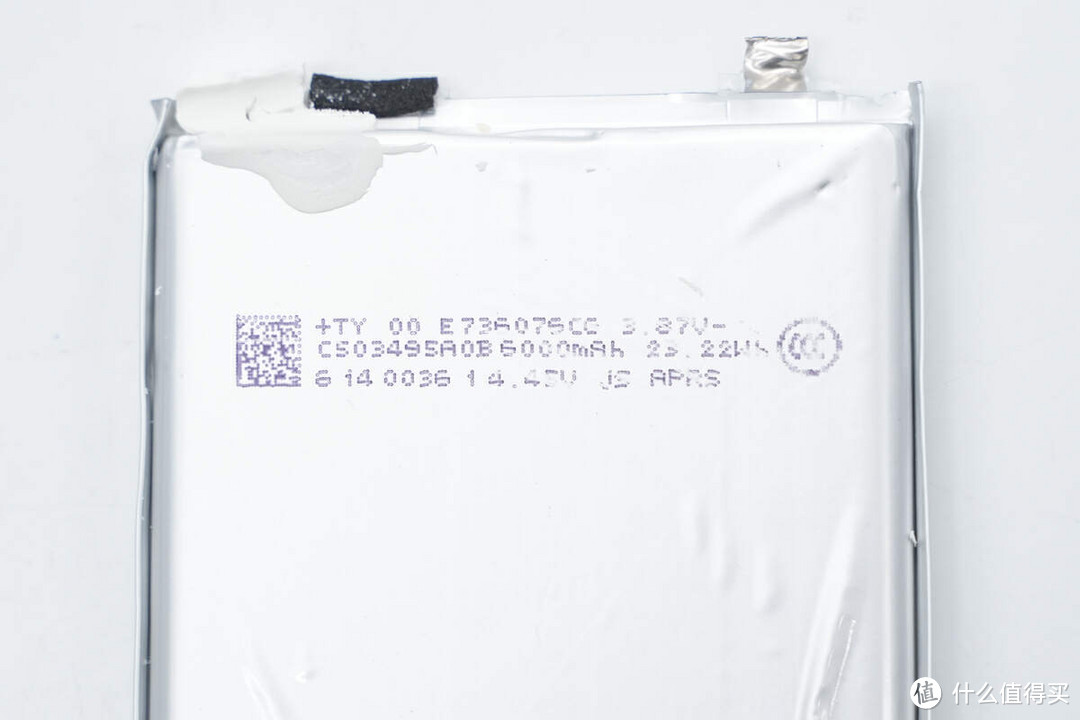

电池来自安普瑞斯，型号E706376CG，厚度为7.3mm，宽度为60mm，长度为76mm，电池额定电压为3.87V，充电限制电压为4.45V，容量为6000mAh，能量为23.22Wh。

拆下PCBA模块表面的屏蔽罩和导热垫，充电宝内部两块PCBA模块一览。

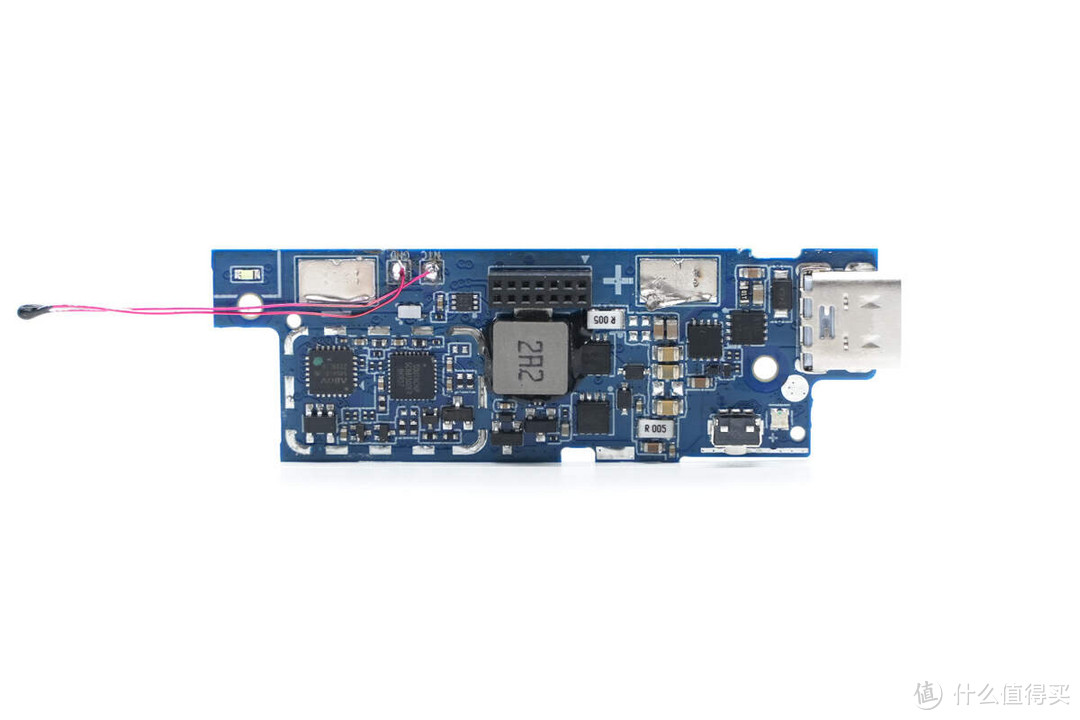

移动电源PCBA模块一览，左侧屏蔽罩内部焊接协议芯片，充放电控制器，合金电感，开关MOS管，VBUS开关管，电量检测按键和USB-C母座。

背面焊接一颗VBUS开关管和稳压芯片。

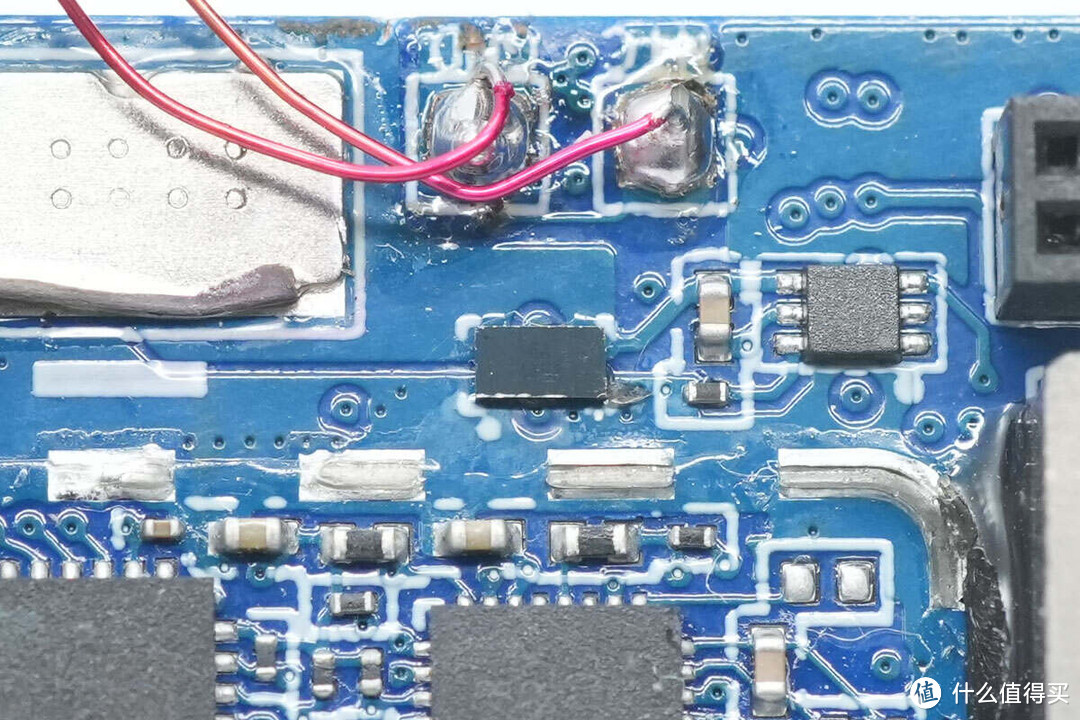

电池保护芯片丝印47M 519。

电池保护管采用CSP封装。

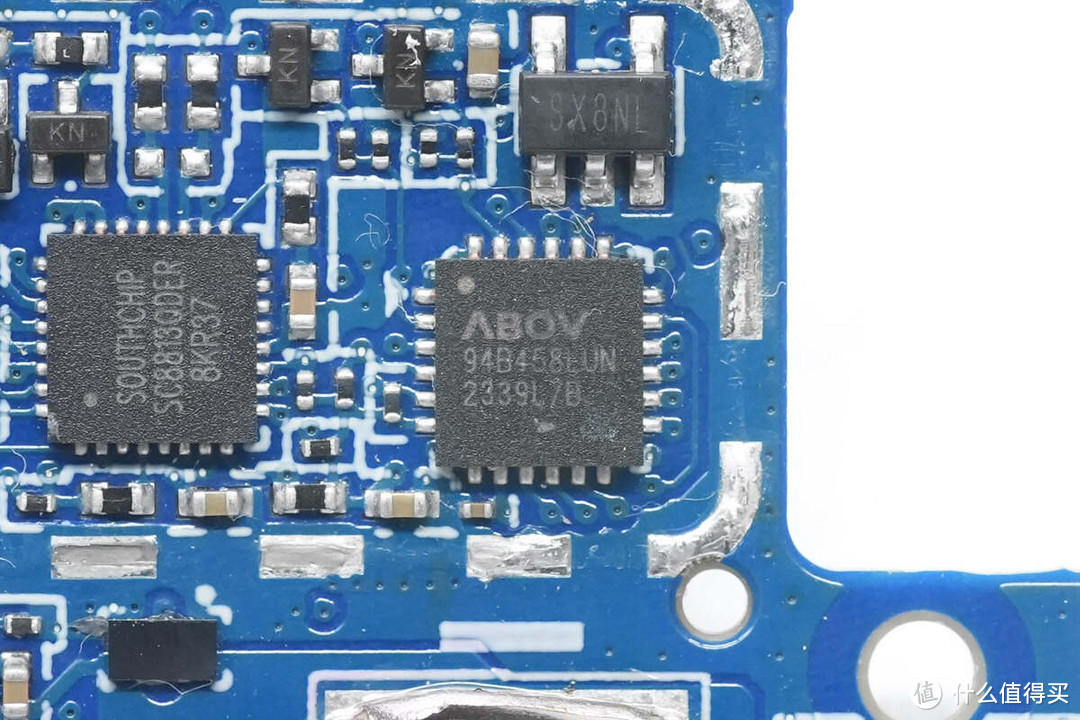

移动电源充放电控制器采用南芯科技SC8813。是一颗同步整流降压充电器，同时支持反向升压输出，I²C接口数控调节输出电压。芯片开关频率可设置，内置10位ADC，具备充电指示，可支持非常宽的输入电压，使用于1-4节的锂电池应用，开关管外置。

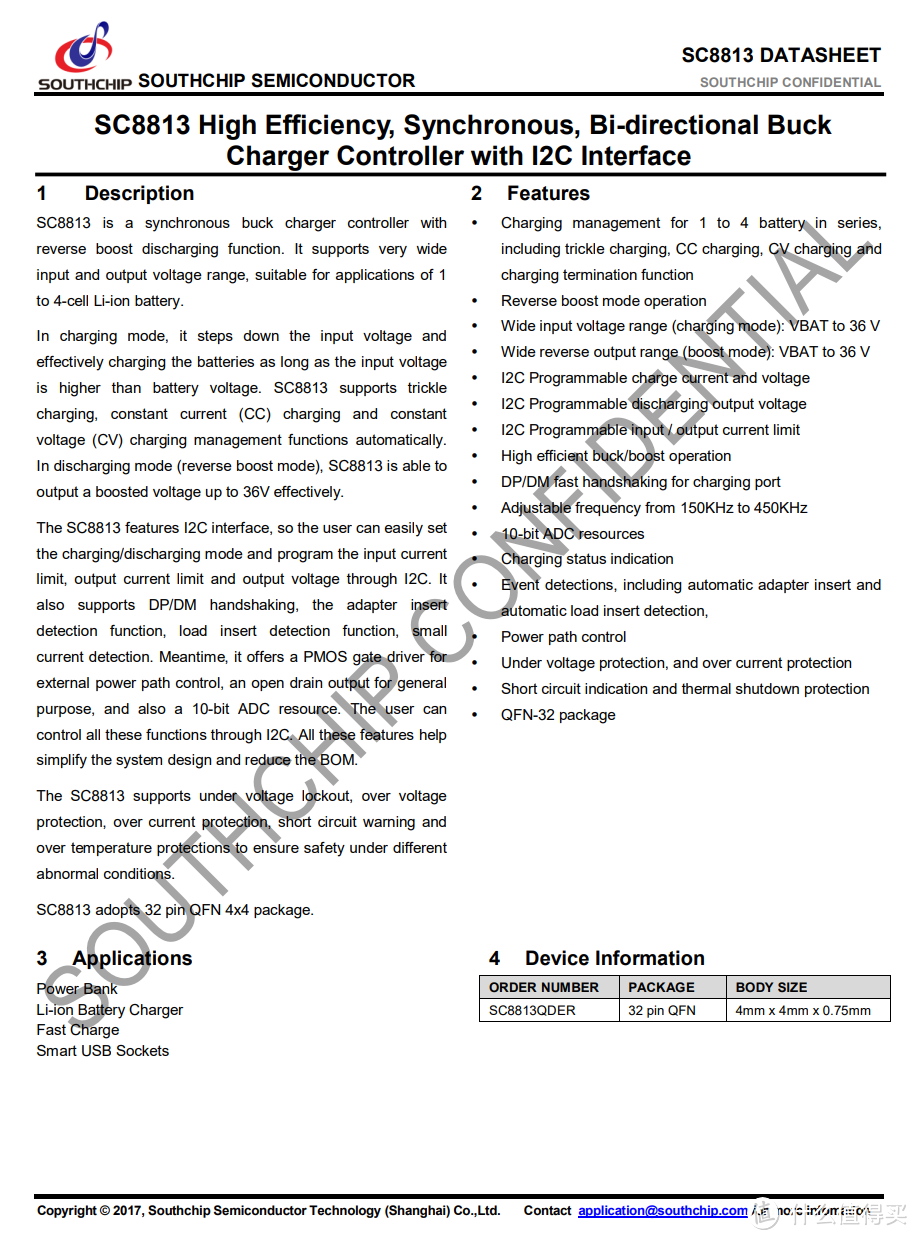

南芯科技 SC8813 资料信息。

南芯科技SC8813外置两颗开关管特写，来自重庆万国，型号为CQY7534N，NMOS，耐压30V，导阻3.9mΩ，采用DFN3*3EP封装。

搭配使用的2.2μH合金电感特写。

移动电源主控芯片采用现代单片机A94B458，用于端口输入输出控制、协议识别和电量显示等功能。

为协议芯片供电的稳压芯片丝印SX8NL。

用于USB-C接口的VBUS开关管来自东芝，型号TPCC8104，PMOS，耐压-30V，导阻6.8mΩ，两颗对向串联。

在PCB背面焊接一颗TPCC8104，用于无线充电供电控制。

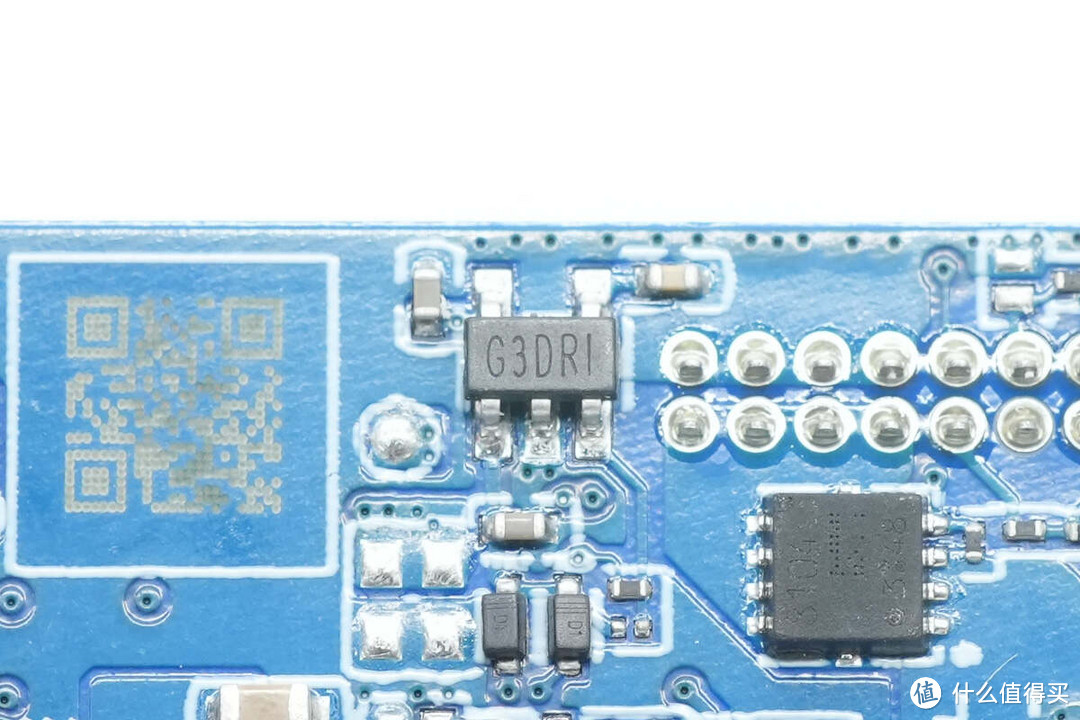

背面还焊接一颗稳压芯片，丝印G3DRI。

连接到无线充电PCBA模块供电的插座特写。

无线充电工作指示灯特写。

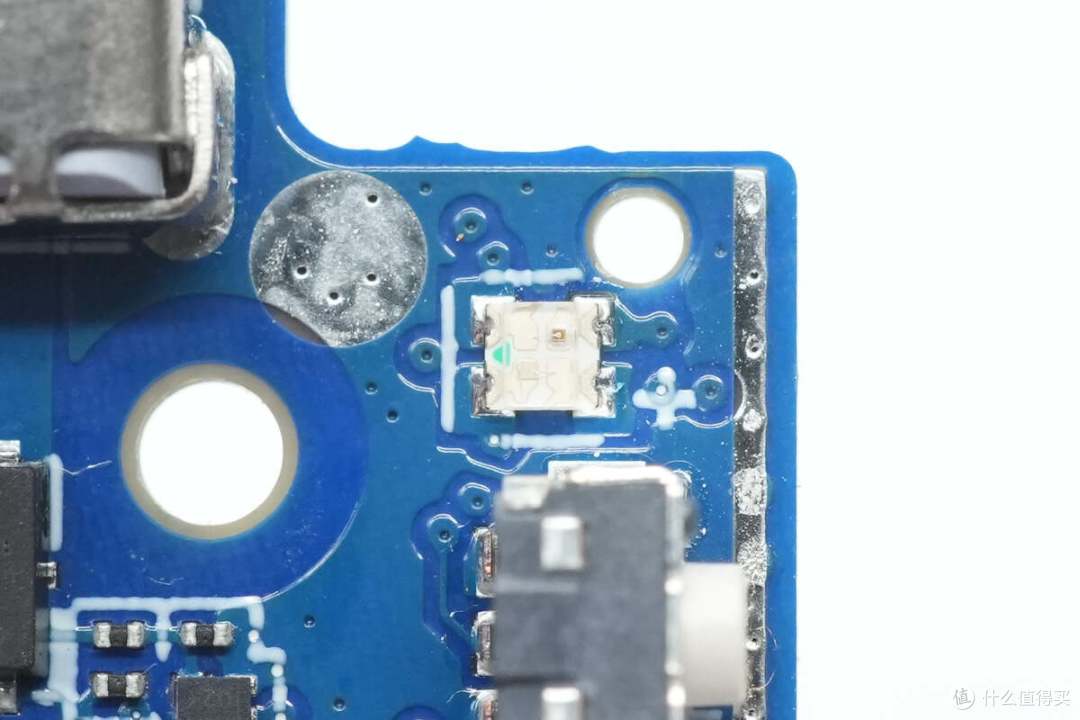

用于电池电量指示的RGB LED指示灯特写。

贴片焊接的电量检测按钮特写。

USB-C母座采用过孔焊接固定，白色舌片内夹钢片。

用于检测电池温度的热敏电阻特写。

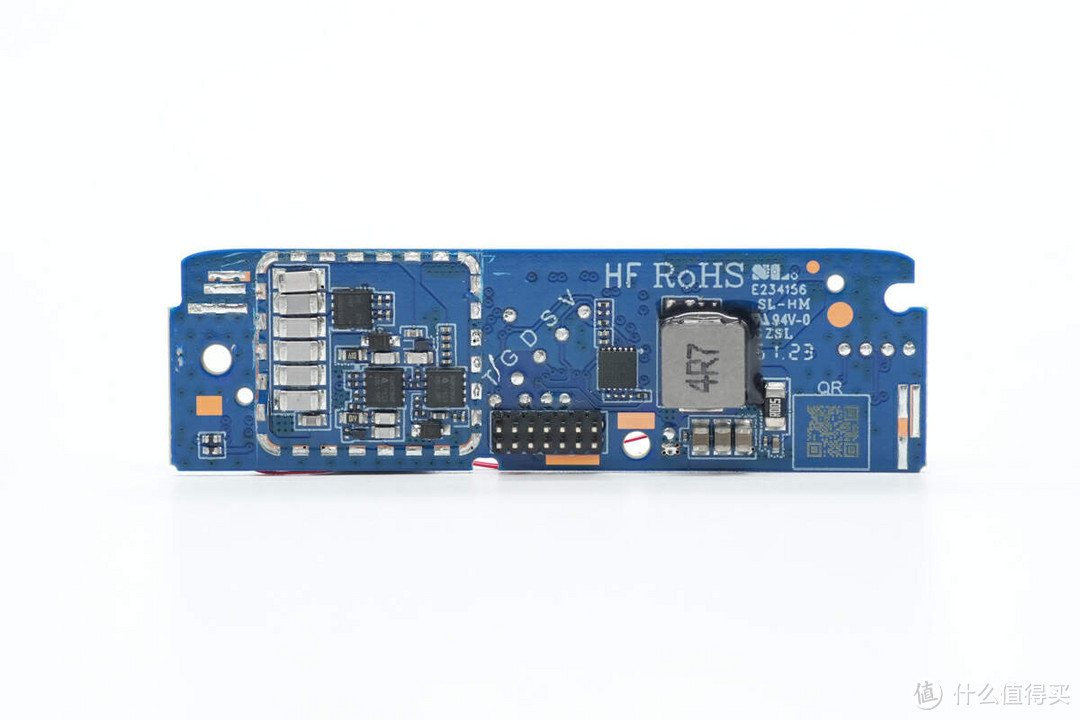

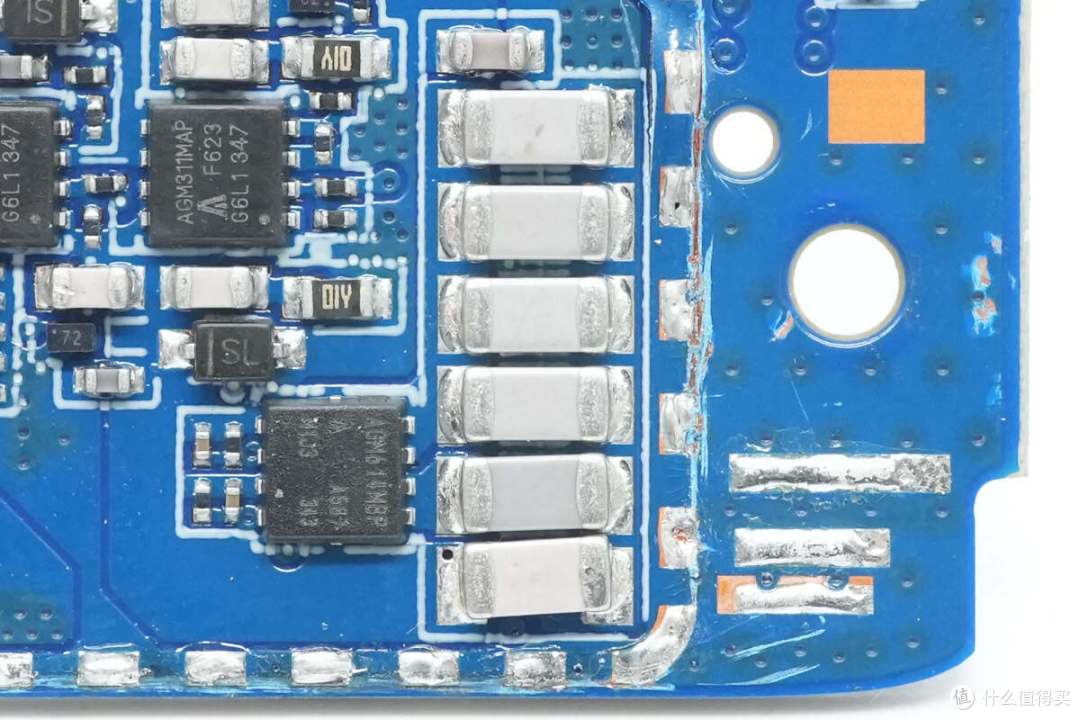

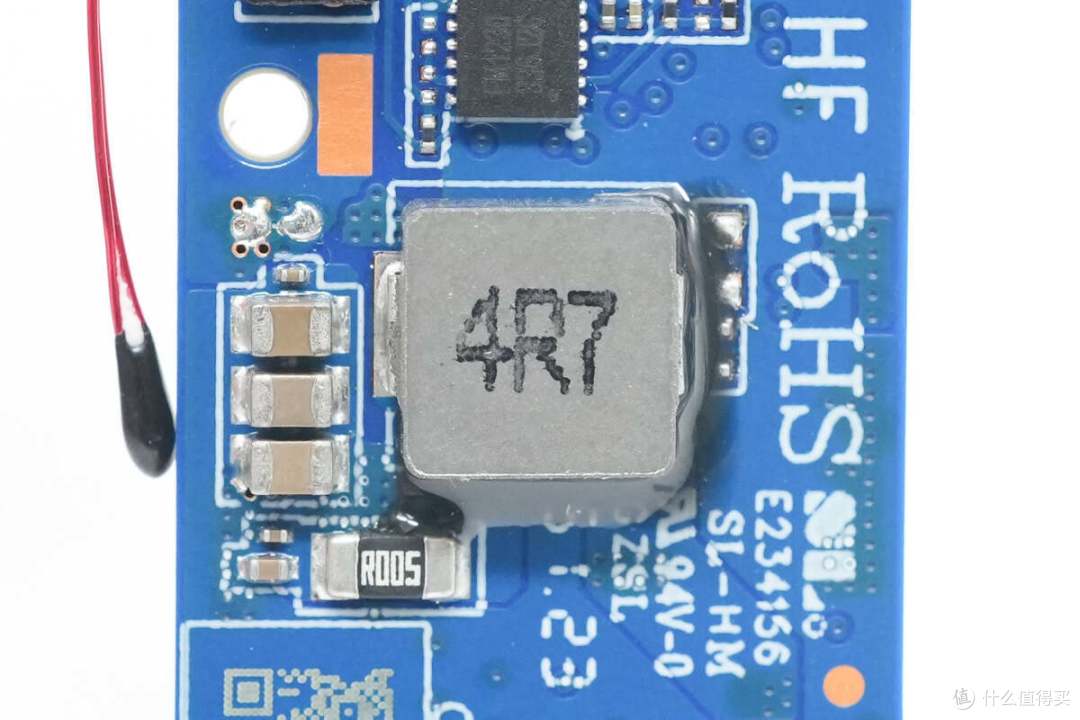

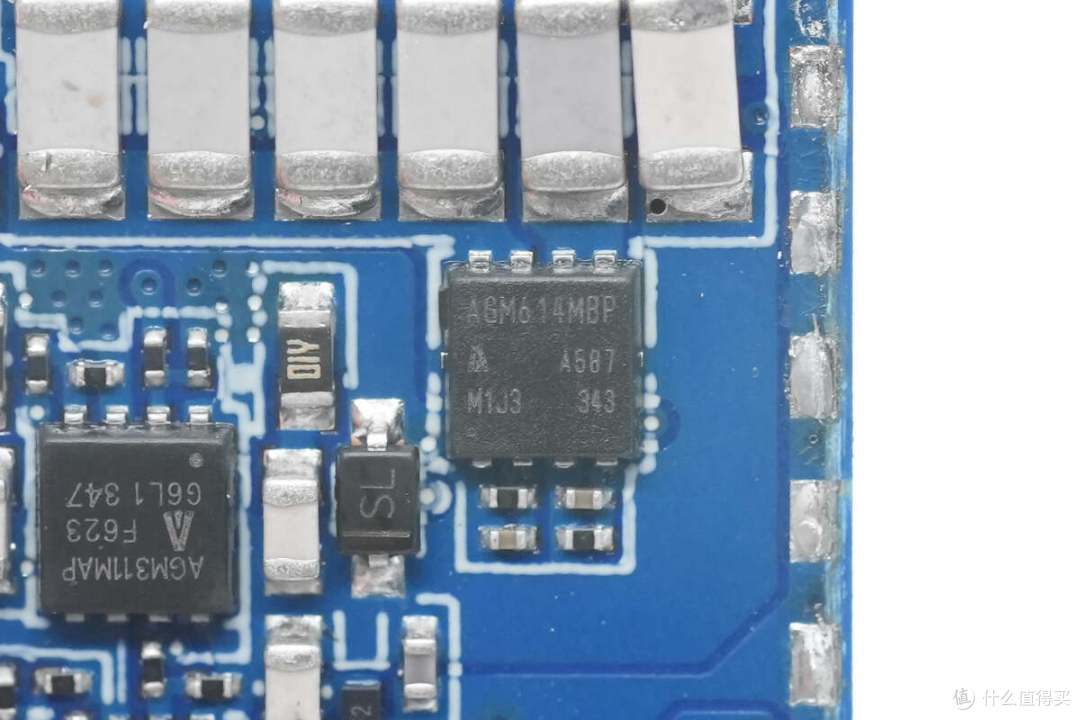

无线充电PCBA模块左侧屏蔽罩内部焊接无线充电功率管，NPO谐振电容和切换MOS管，右侧焊接加密芯片和升压电感。

另一面焊接无线充电主控芯片，运放芯片，升压MOS管和触摸检测芯片。

无线充电主控来自伏达，型号NU1718，是一款伏达自主开发的高集成度无线充发射端控制器芯片，集成了一个用于电源输入电压调节的Boost变换器，可调节输出电压范围为5V至45V，步进为25mV，集成四对半桥驱动器，可控制死区时间和斜率。

NU1718内部集成了一个91.996MHz时钟频率、32位架构、64K多编程存储器和4K静态随机存取存储器的微控制器核心，支持QC/PD协议的快速充电模块，内部还集成了驱动器，LDO和高精度电流检测，可以很好地满足Qi2 MPP的规格要求。

41.039MHz无源晶振用于为无线充电主控芯片提供时钟。

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。
