爆改飞利浦牙刷充电盒为Type-C接口

2020-02-18 17:41:23 13点赞 22收藏 8评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。2020年新人计划正在进行,点击查看活动详情

创作立场声明:改装用到的文件在最下面,不建议新手改装!

牙刷和充电盒牙刷和充电盒

去年年底,在PDD上入手了HX939B,是PDD和英亚联手的快闪店,价格599真香,相信好多值友都入手了,是全新未拆封没错了,牙刷底部标的191005应该就是生产日期了,但是只给了1个刷头,单买黑色的刷头还挺贵的

底部生产日期底部生产日期

原盒里面还有一个座充,放在学校了,放假回家只带了牙刷和充电盒,这个充电盒很奇怪,都9102年了,居然还在用老掉牙的mini-USB接口,不知道飞利浦怎么想的……现在苹果充电线,microUSB线和typeC线已经让我出门前要专门准备一个袋子装这些线了,再想给这个充电还要多带一根线,非常不爽,很早就想爆改一个充电盒了。

原先的充电接口(拆之前忘了拍了,网上搜的图)原先的充电接口(拆之前忘了拍了,网上搜的图)

最近在家正好有时间,再在闲鱼一搜,原装充电盒才几十块,估计大家是嫌这个接口太难用了,这样我就有信心了,改不好再买个新的也花不了多少钱,于是先拆出来看一下。

拆开充电盒,用一字螺丝刀找准卡扣位置撬拆开充电盒,用一字螺丝刀找准卡扣位置撬

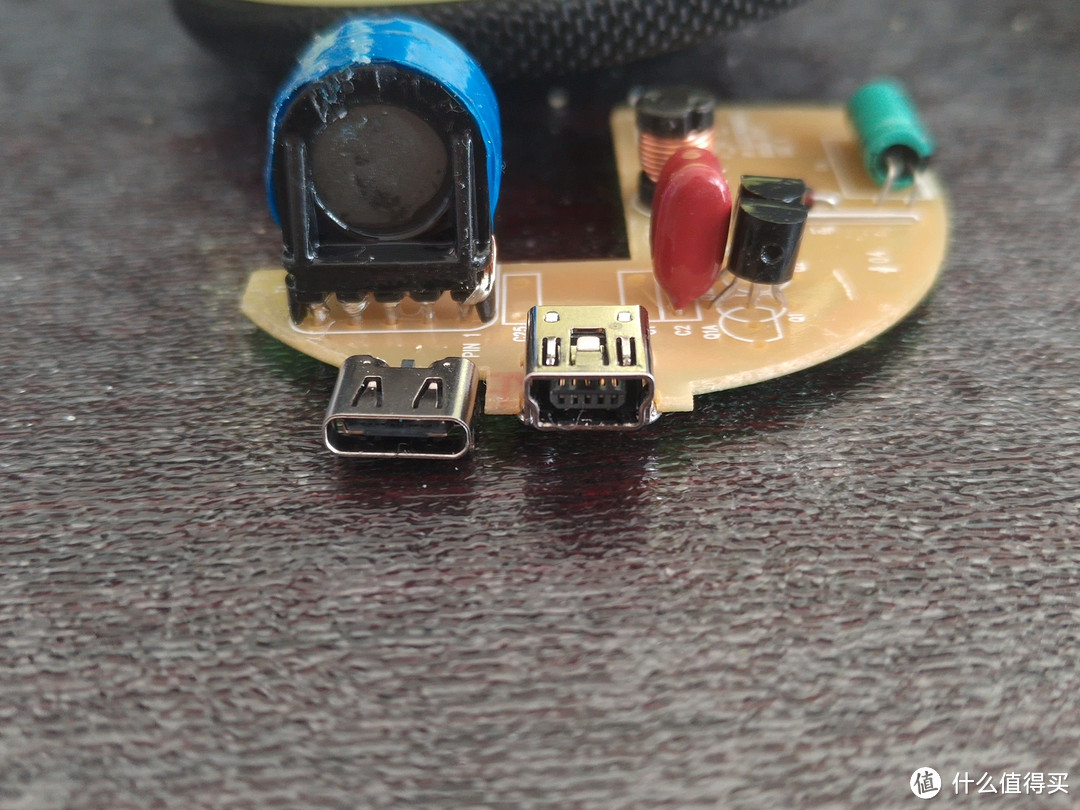

原先的mini-USB和Type-C接口比较原先的mini-USB和Type-C接口比较

这个接口不需要传输数据,只要供电就行了,于是量好尺寸,就可以画电路板了,画PCB,做PCB,买器件全都是在立创上,电路板5元包邮,Type-C接口5个一共3.6元+邮费9元,一共花了不到20吧。

到货的转接板和接口到货的转接板和接口

原理就是把原先的USB座拆掉,这里需要用到电烙铁,操作难度比较大,不建议新手操作……

拆下来的原先的USB接口拆下来的原先的USB接口

然后是把Type-C接口焊到电路板上,再焊到原先USB接口的位置,Type-C的位置要尽量往前顶一顶,不然装盒以后会比较松。这里需要用比如电阻的引脚什么的把转接板上的孔通到下面去,然后也是当做定位用。

爆改飞利浦牙刷充电盒为Type-C接口

安装好以后的效果安装好以后的效果

安装好的接口背面效果安装好的接口背面效果

这里不是很好固定,建议刚安装完先装盒试一下间距是不是合适,不合适的话就再调整一下,把接口往前顶,没问题了就涂一点胶水固定好,用热熔胶或者AB胶点一下就可以了。

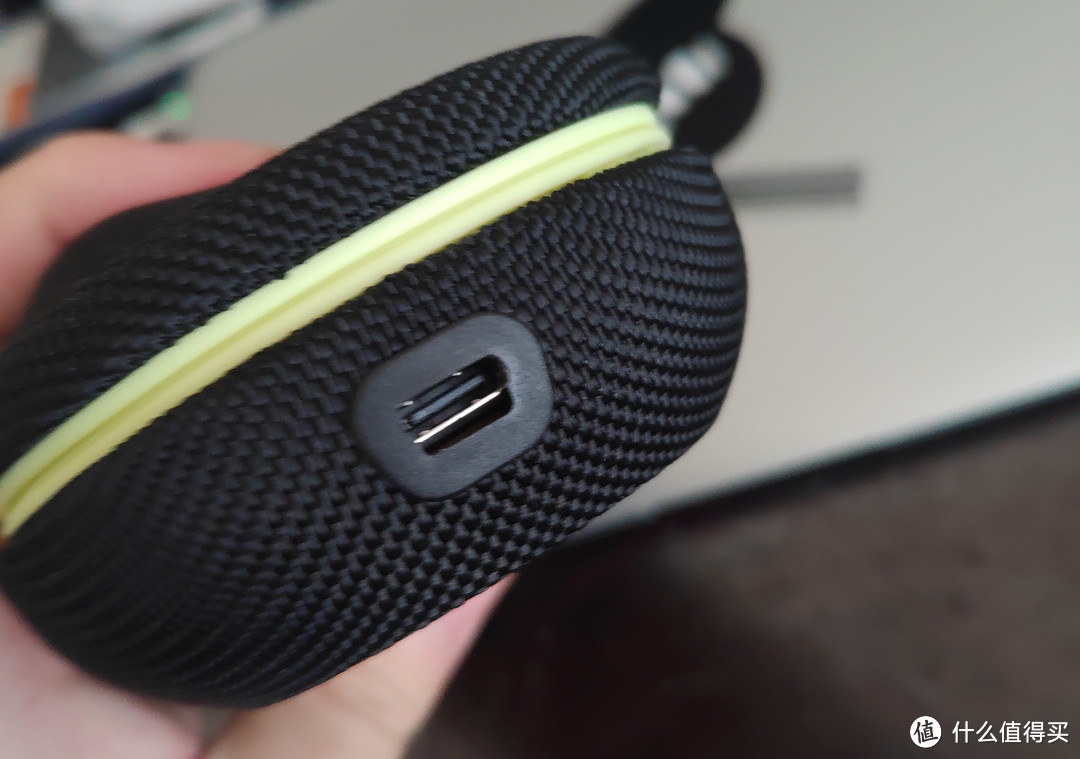

安装完成的效果安装完成的效果

然后就非常舒服了!不过插线的时候还是要小心点,毕竟没有原装的USB接口那样牢固,这样就方便太多了,本来想加个指示灯,但是感觉没什么必要,就算了。

用到的PCB文件我共享出来,大家有能力的可以试着改一下:
