萌新的第一次DIY 优联/蓝牙/有线 三模84客制化机械键盘

2020-02-21 15:26:35 18点赞 57收藏 30评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

创作立场声明:萌新第一次制作第一次发帖,虚心接受大家的意见及建议。

追加修改(2020-02-21 16:31:55):
可编程三模演示视频


购买理由

       双十二时候用了两年的罗技键盘坏掉了,jd返修。同事推荐了当时在开车的酷冷至尊机械键盘,只不过我手速过慢没有抢到。迫于无键盘可用,硬是靠windows自带的虚拟键盘进行公司产品的结构设计(solidworks上进行)。期间打算购买IKBC 87,但是还是抢不到卷。

       无意间看到IKBC的84键盘(应该是IKBC的吧?),紧凑的布局,刚好合适的配列。于是种草,来到 什么值得买 上搜索,看看谁家的便宜,只不过最便宜的也要300多,评价也褒贬不一,萌新瑟瑟发抖不敢下手。推荐里看到社区有不少优联客制化的84(致敬)。于是萌生了DIY一把84键盘的想法,东拼西凑制作了该文中的三模84机械键盘。

外观展示

装配好如图(凯酷84外壳/凯酷的Dolch配色键帽/佳达隆黄轴)装配好如图(凯酷84外壳/凯酷的Dolch配色键帽/佳达隆黄轴)

萌新的第一次DIY 优联/蓝牙/有线 三模84客制化机械键盘

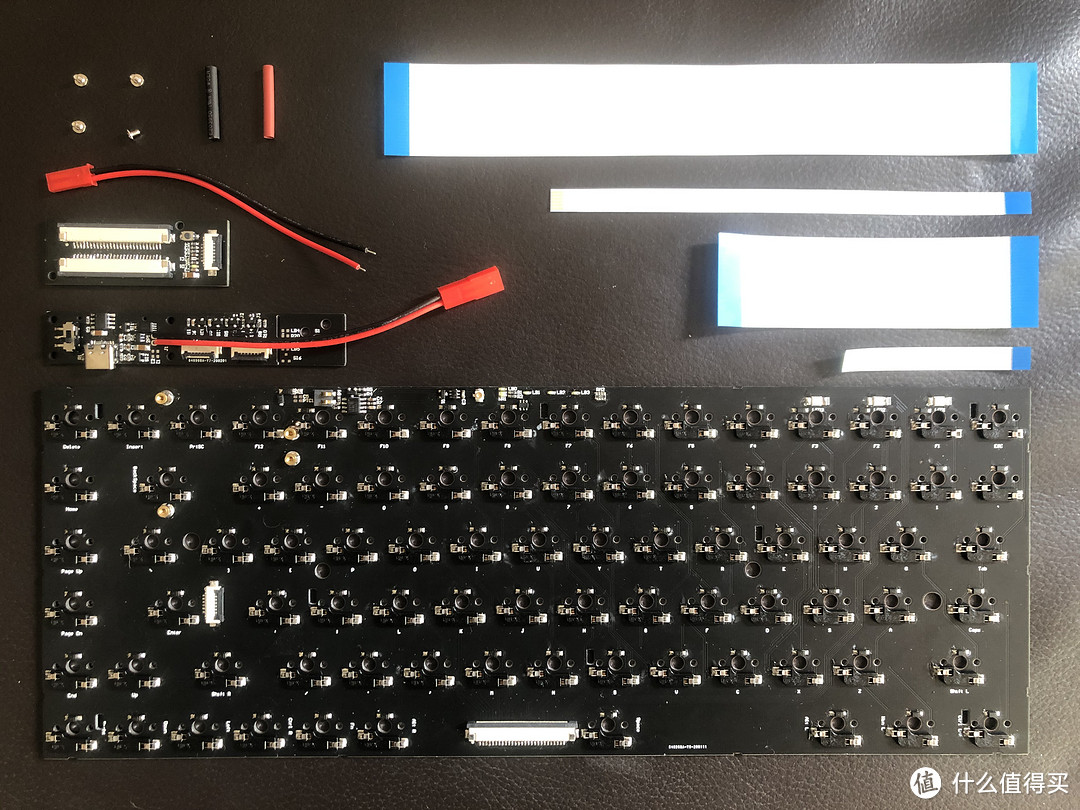

从左到右从上到下,依次为

4颗m2x3螺丝/热缩管/27P排线

电池JST母头/6P排线

有线主控/27P排线

键线分离模块(原本不准备自己画的,外壳带的键线分离被家里狗子咬断了)/6P排线

主键盘区

组装过程

原理测试/PCB绘制/PCB焊接过程不累述直接进入主题

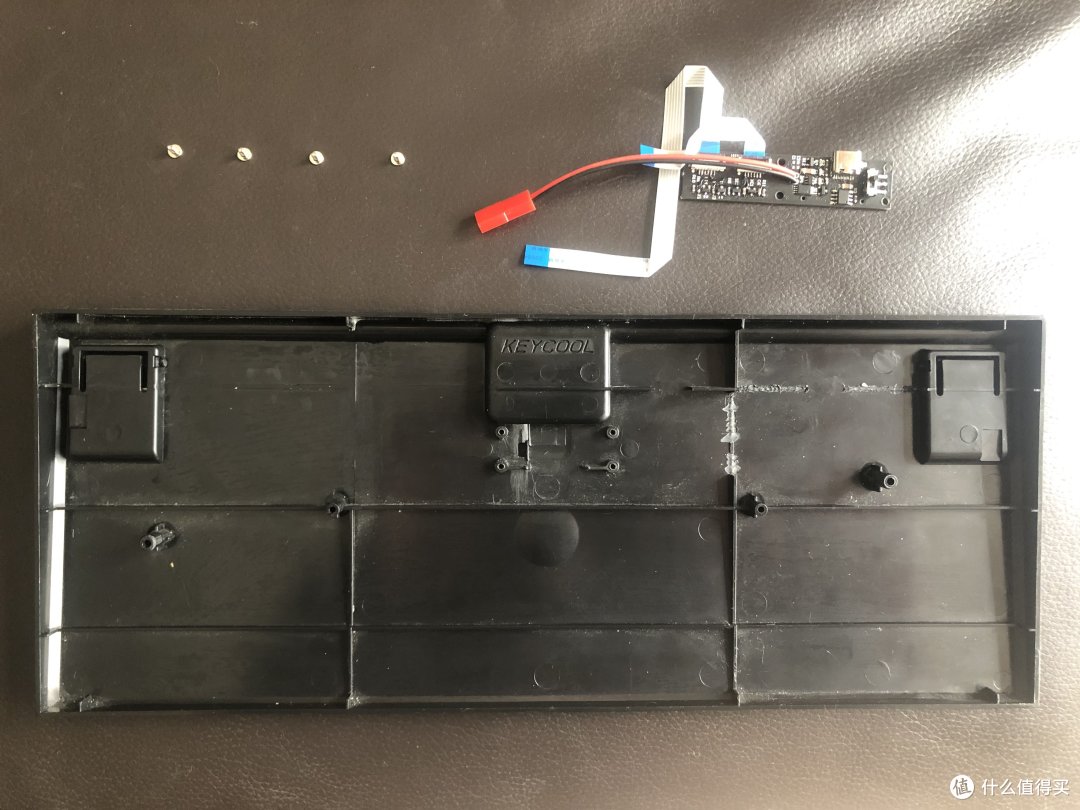

安装键线分离模块(外壳右边加强筋需要切掉一部分)安装键线分离模块(外壳右边加强筋需要切掉一部分)

装配好键线分离模块如图装配好键线分离模块如图

type-c口(充电及有线使用)type-c口(充电及有线使用)

键线分离上的开关(切换有线和无线使用,on时为无线,off时为有线)键线分离上的开关(切换有线和无线使用,on时为无线,off时为有线)

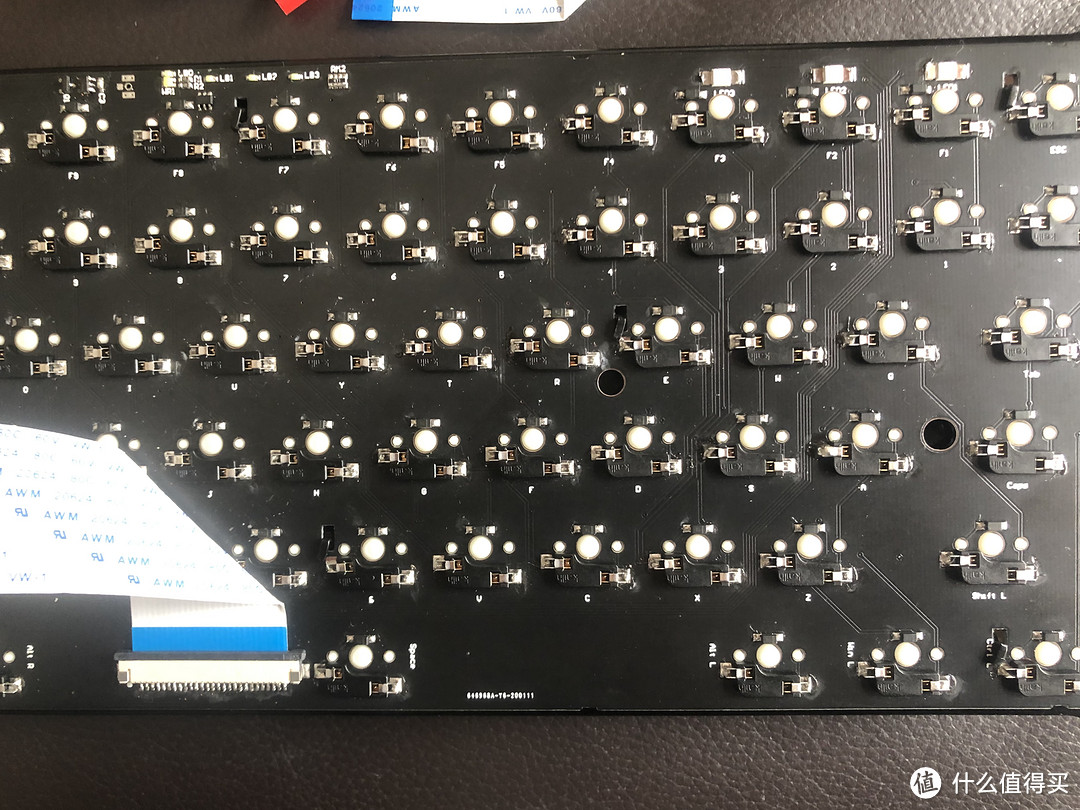

安装定位板及轴体(忘记拍了,务必把定位板的固定钣金用尖嘴钳往左掰卡住PCB及避免接触焊盘导致误触发)安装定位板及轴体(忘记拍了,务必把定位板的固定钣金用尖嘴钳往左掰卡住PCB及避免接触焊盘导致误触发)

安装键帽安装键帽

安装优联模块(及有线模块)安装优联模块(及有线模块)

套上热缩管并焊接JST母座插线套上热缩管并焊接JST母座插线

安装下盖并连接键线分离模块、主键区及电池安装下盖并连接键线分离模块、主键区及电池

安装上盖安装上盖

完工,接下来就是连接电脑使用了(这些字都是这把键盘码出来的)完工,接下来就是连接电脑使用了(这些字都是这把键盘码出来的)

使用感受

由于我工作需要编程/画图,对键盘使用频率还蛮高的,在公司办公有时候调试也需要几台电脑之间跑来跑去,所以选择了带unify flow的k375s。罗技无线的续航我并不担心,上一把罗技蓝牙键盘每天使用8-10小时的情况下一年多才换了电池。G黄轴体最开始刚换上确实有点不习惯,只不过一天后就适应了,感觉反馈和力度刚好(当然萌新我除了罗技的两把薄膜键盘还没用过别的轴体的键盘。囧)。



总结

       在家使用的这段时间我主要还是使用的有线,有时候需要调试代码(6-7个板子,usb hub插满)我会使用无线模式(鼠标也是优联,一个适配器即可连接键盘及鼠标,最多可用连接6个设备)。当然最重要的是价格,最终价格肯定超过最初预算了。

1.外壳 凯酷全新 99+10运费 109

2.轴体 110颗G黄 88

3.键帽 凯酷全新 99 包邮(外壳不给我包邮 哭了)

4.PCB及元件 88(PCB打样)+500(只多不少) 约合600 群友拼车分掉四套 约合125

5.K375S键盘 夺命岛 80

6.M590优联鼠标 夺命岛 60

合计 561左右(我感觉应该不止 超过600了)

入坑两个月的萌新春节的时候种草了Filco的minila air,于是打算自己做一个(大概如图,三模)

萌新的第一次DIY 优联/蓝牙/有线 三模84客制化机械键盘

萌新的第一次DIY 优联/蓝牙/有线 三模84客制化机械键盘

可能有人问60%键盘怎么用优联,答:做矩阵转换。

我试着做了两个矩阵转换方案,一个只能少数键指定编程,一个可以全键任意编程。视频审核通过后会补上的。
