联想R7000换高色域4K屏

2020-10-17 20:34:38 76点赞 208收藏 62评论

小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币周边好礼达标就有,邀新任务奖励无上限点击查看活动详情

创作立场声明:本文涉及的所有物品均自费入手,

够买理由

今年发布的联想拯救者各款机器,不论配置还是价格都是诚意满满。导致本来没有换电脑打算的我,都在暗中观察。

在某个越黑风高的夜晚起来上厕所时,打开拼夕夕刷了一波,发现R7000 8+256百亿补贴后只要3979元,果断下单付款一气呵成。

机器到手,第一感觉外观和模具都还不错,散热也很给力。先加了一条镁光3200MHz的内存,测了一下配置,原机自带8G ddr4 3200MHz 记忆科技内存,256G 三星固态。

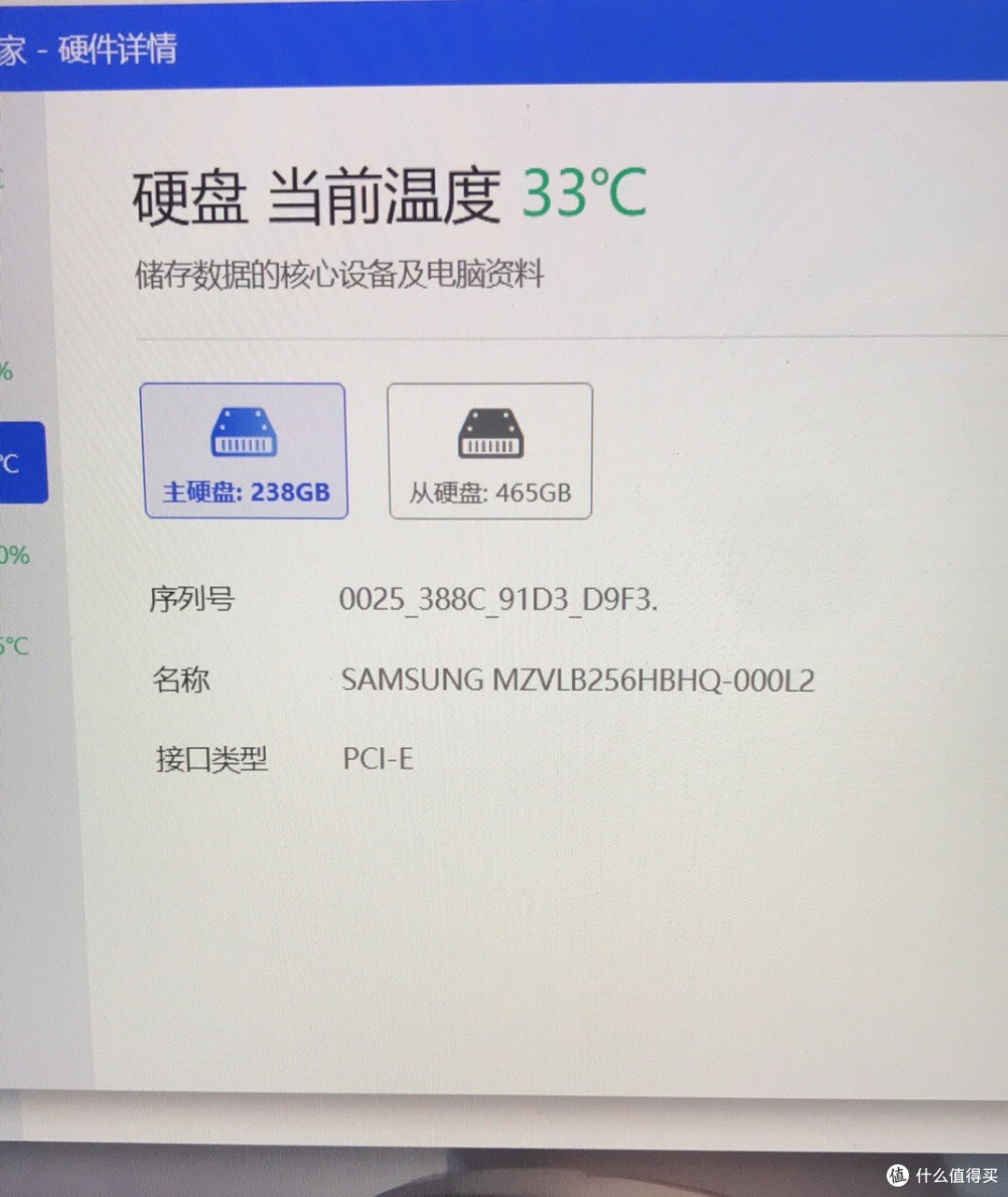

自带硬盘自带硬盘

自带内存自带内存

新加的镁光内存新加的镁光内存

用了一段时间后,感觉原机自带的这块京东方屏幕太拉跨,上一台电脑用的是自己DIY的屏,面板B156ZAN04.1,算是顶级的4K面板了,现在这块虽然也是标称100%sRGB色域的1080P屏,还是有差距,

1.亮度太低,虽然标称300nit,但是感觉应该是不到标称值,亮度调高整体太亮刺眼,调低又感觉整个屏幕灰蒙蒙的;

2.颜色看起来不舒服,标称100%sRGB,看起来怪怪的;

3.颗粒感太强,看网页文字的体验和看电影的体验都不太行。

估计同配置龙腾光电的的那块也好不到哪里去,干脆就自己换一块屏吧。

换屏准备

首先是选择面板。网上各种查询信息,发现还有不少人给R7000换了4K屏,大部分都是选用京东方NE156QUM-N66,这一块屏的参数如下:

屏库网数据屏库网数据

这个面板和我之前用的B156ZAN04.1已经差不多了,同样的500nit标称亮度,8bit抖10bit的色深,100%的sRGB和ARGB覆盖,比原装屏好上太多。

不过需要注意的是这个屏厚度只有2.6mm,比原装屏的厚度略薄(原装厚度3.2mm)。最好能在后面加一点东西垫起来。不然装完后会和B壳有一点缝隙,非强迫症可以忽略。

另外一个就是屏线,R7000原装的是30pin的屏线,4k屏需要更换为40pin的屏线。换屏线需要拆解B面、D面,屏轴和散热,比较复杂,不推荐小白操作。

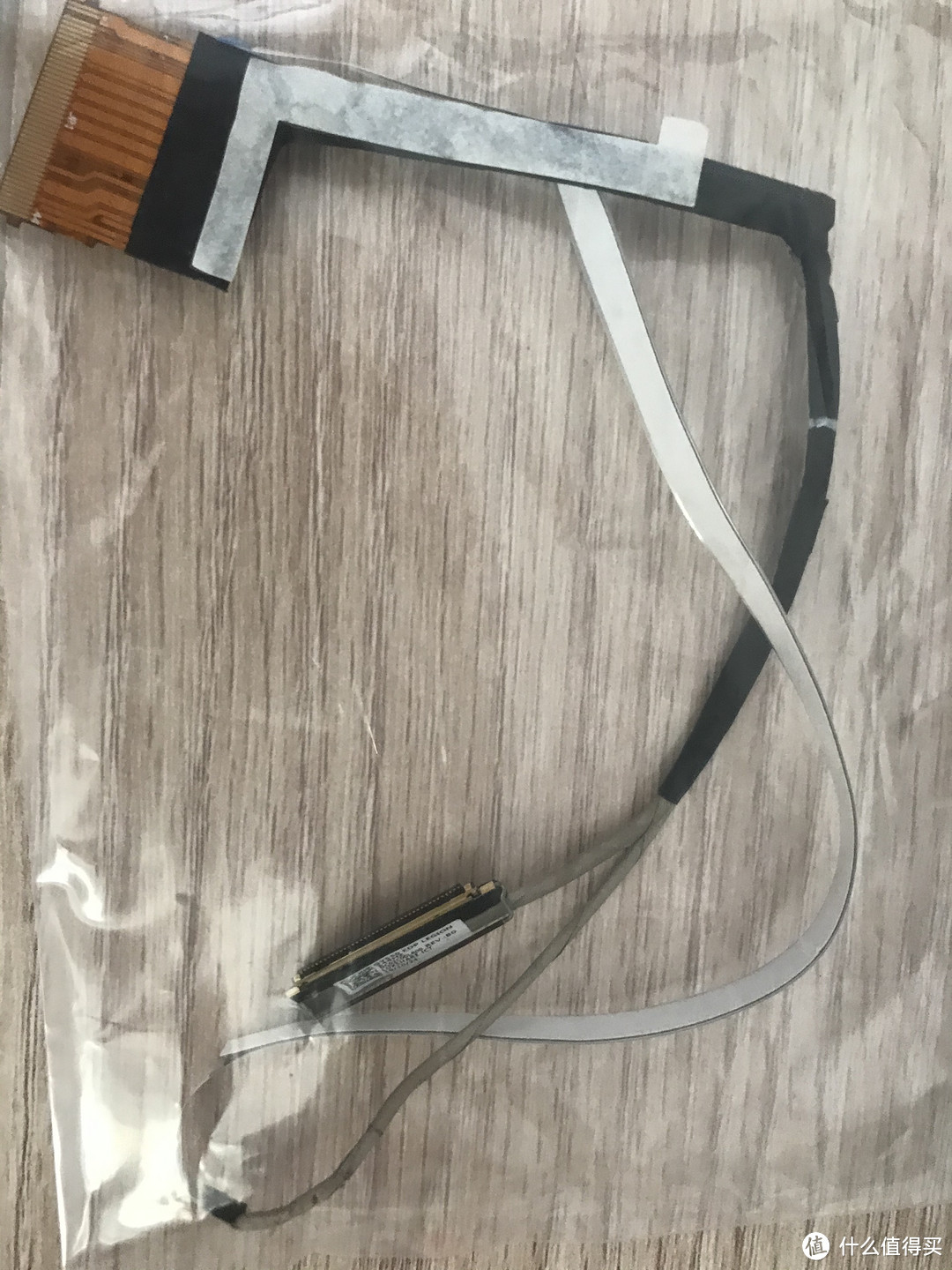

新到的40pin屏线,没logo灯,带灯的要180新到的40pin屏线,没logo灯,带灯的要180

换屏过程

拆机

1.拆机之前先洗手去除一下静电;

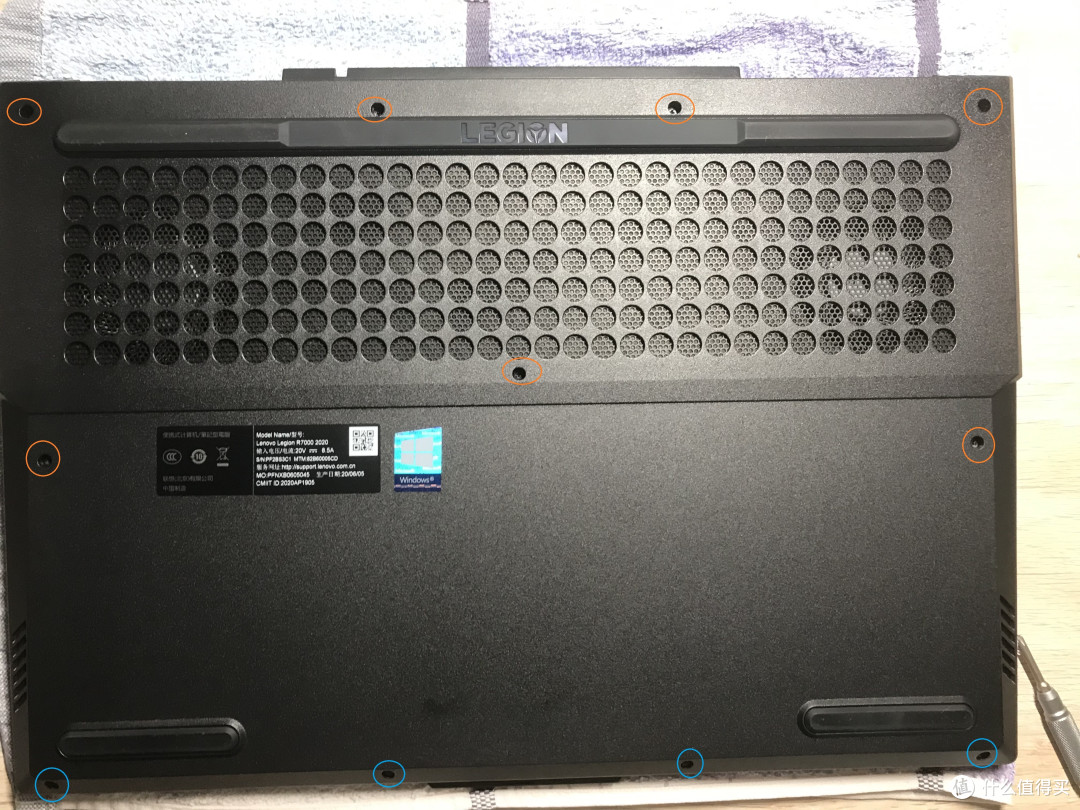

2.拆下D壳,先拧下7+4颗螺丝,上面和中间7颗为长螺丝,下面4颗为短螺丝,不要弄混了;然后插入撬片,打开D壳;

拧下D壳螺丝拧下D壳螺丝

插入撬片,我一般从右下角下手插入撬片,我一般从右下角下手

3.拔下电池排线,长按开机键10秒释放主板电;

主板螺丝一览主板螺丝一览

4.用电吹风加热屏幕边框,从边缘抠开B面,注意屏幕有4条易拉胶固定,分别从4个角拉出易拉胶,屏幕就会松脱,卸下屏线,拿下屏幕放在安全的地方。

抠开屏幕边框抠开屏幕边框

拆下屏线拆下屏线

5.两边转轴各3颗螺丝固定在A面,拧下这6颗螺丝,拆下摄像头和logo灯排线,卸下A面;

左边转轴的3颗螺丝左边转轴的3颗螺丝

卸下的A壳卸下的A壳

6.再回到背面,卸下固态散热片,卸下散热模组,卸下右边的风扇,卸下IO口盖板;

黑色圈固态散热螺丝,蓝色风扇螺丝,橙色散热螺丝,紫色IO盖板螺丝黑色圈固态散热螺丝,蓝色风扇螺丝,橙色散热螺丝,紫色IO盖板螺丝

7.拆下屏线,但是由于这时转轴孔太小,不能拿下来,需要拆除左转轴;

向上抠开黑色卡口,就能取出屏线向上抠开黑色卡口,就能取出屏线

8.正面和背面各有一颗螺丝,拧下就能拆除左转轴,现在屏线就能穿过了,取下旧屏线,换上新屏线;

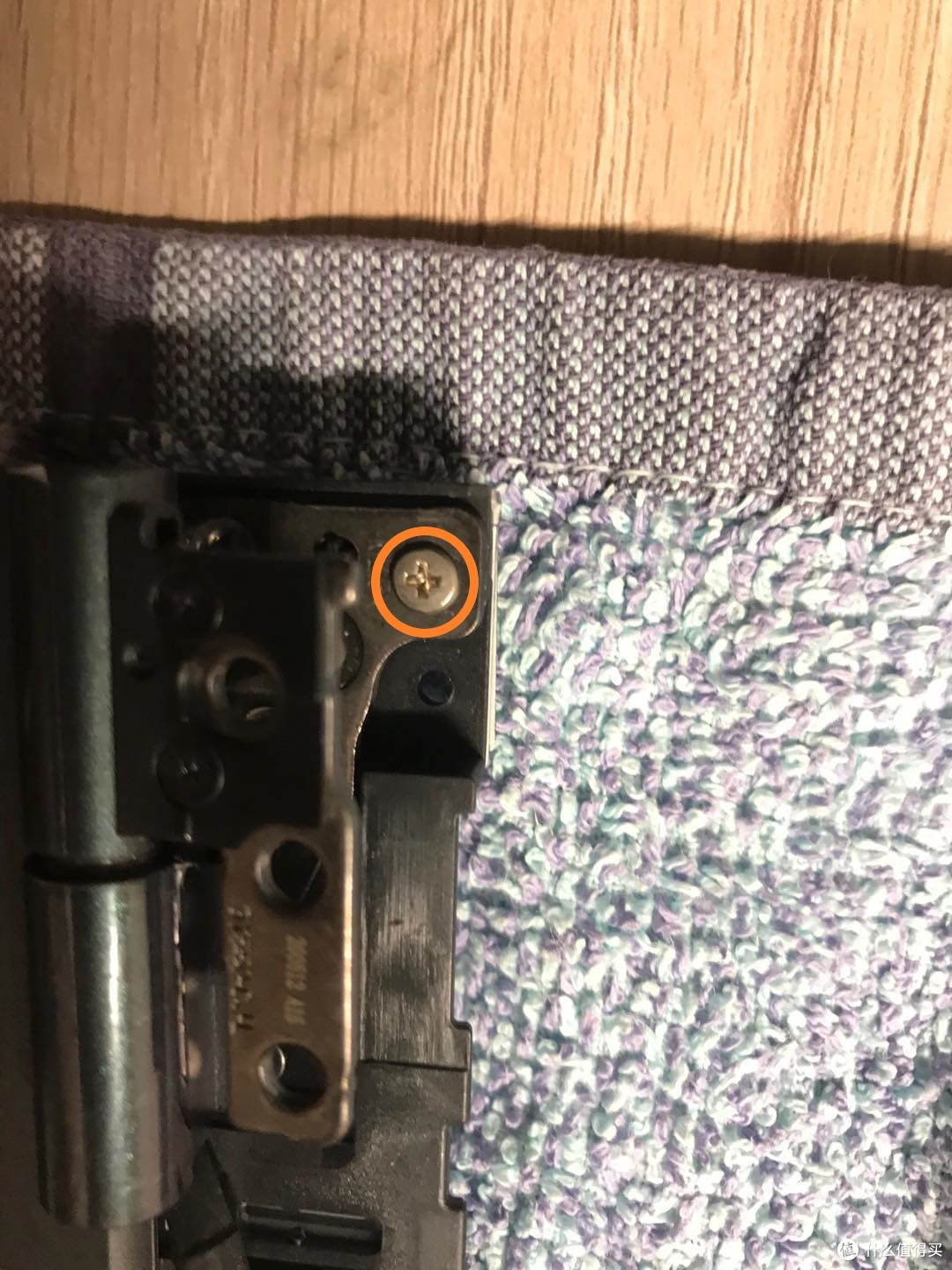

B面一颗螺丝B面一颗螺丝

D面一颗螺丝D面一颗螺丝

现在这个空间足够穿过屏线了现在这个空间足够穿过屏线了

9.装上新屏幕,通电试屏,可以去在线检测,看看有没有坏点亮点及漏光,我买的是A+屏,测试没有坏点亮点;

给新屏幕接上屏线给新屏幕接上屏线

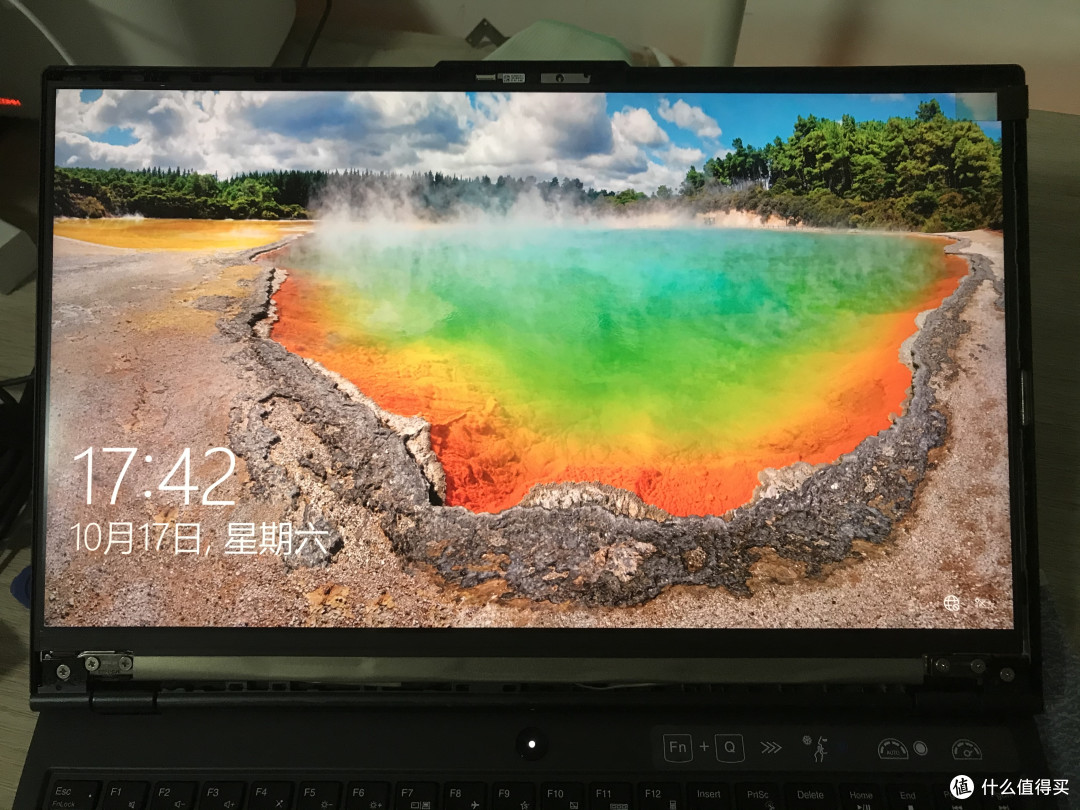

成功点亮,一眼惊艳成功点亮,一眼惊艳

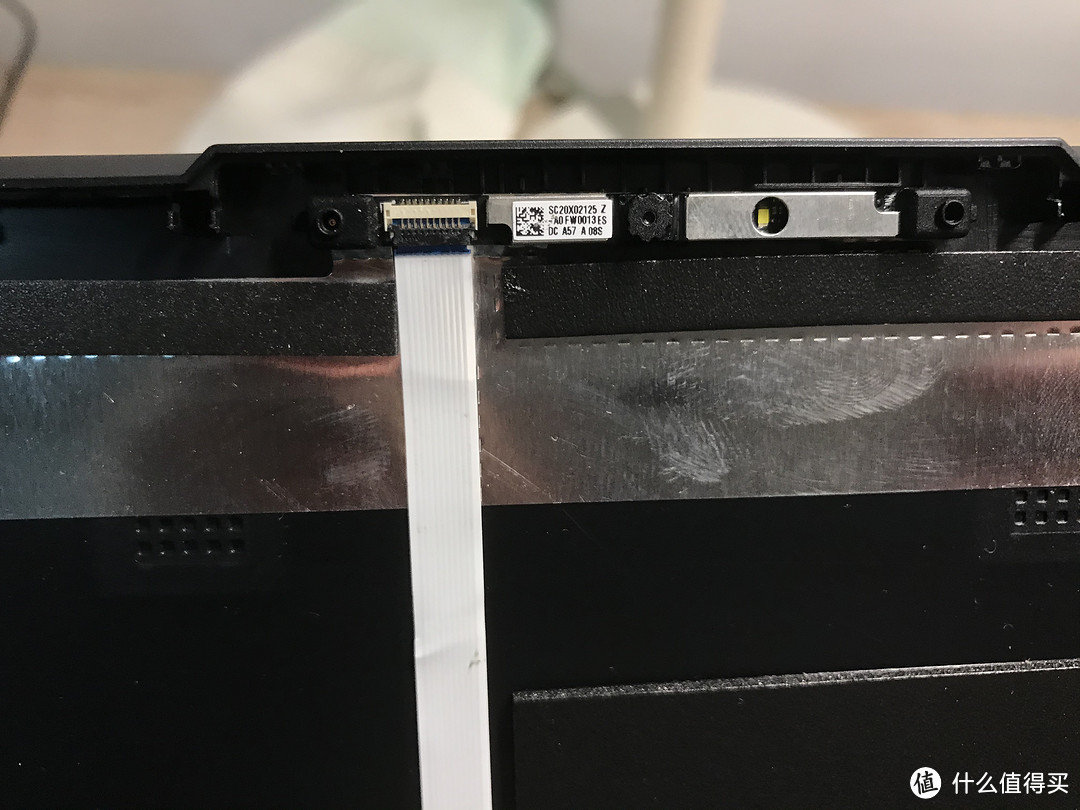

摄像头排线别忘记接摄像头排线别忘记接

10.如果测试摄像头麦克风都没啥问题,逆向再来一遍,装上就能愉快的玩耍了;

大功告成,顺便加了一块以前电脑拆下来的500G机械盘大功告成,顺便加了一块以前电脑拆下来的500G机械盘

新旧屏幕对比

新屏舒服多了,亮度比较高,颜色通透亮丽,10bit颜色过度顺滑;4K再也看不见颗粒了。

手机摄屏远没有眼睛直接看来的明显,给大家参考一下。

目前还没有校色,如果颜色准确度要求高的话广色域屏需要校色,如果一般用的话联想论坛有人分享了R7000这个屏幕的校色文件。

旧屏幕锁屏界面,注意白云的对比旧屏幕锁屏界面,注意白云的对比

新屏幕新屏幕

银河护卫队君王星截图

注意几个球之间的阴影,新的屏幕可以看到更多的细节

旧屏幕旧屏幕

新屏幕新屏幕

鬼灭之刃 片头 锖兔与真菰

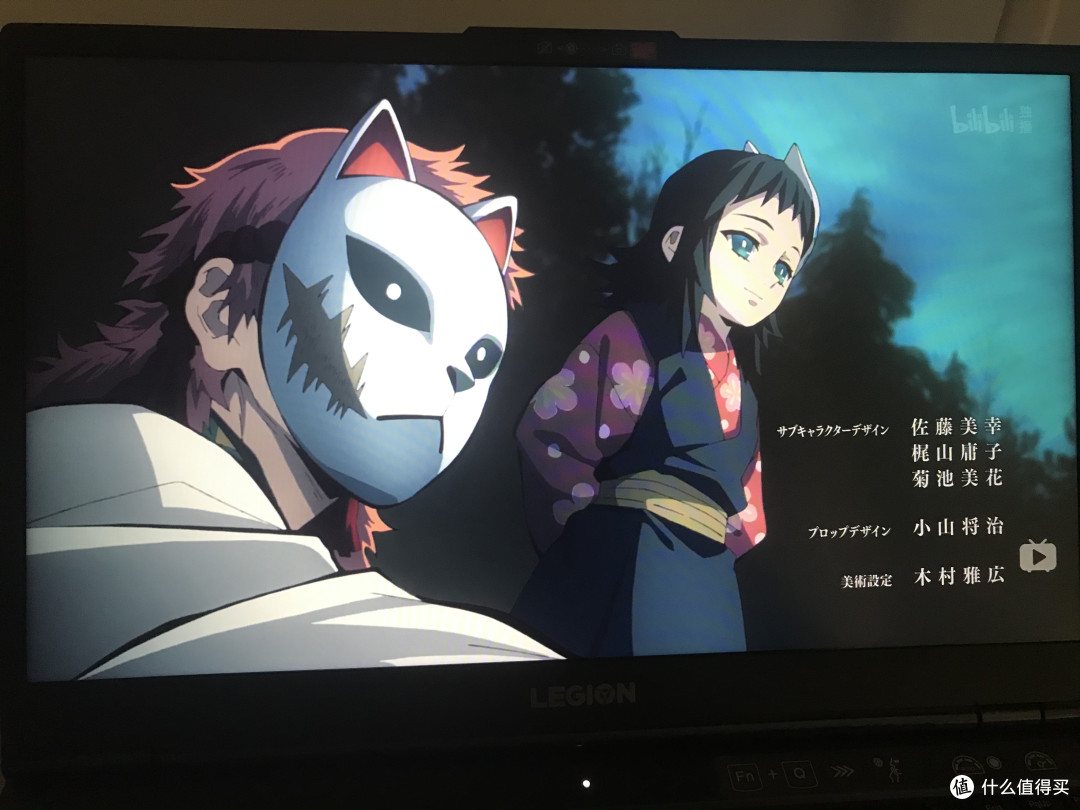

旧屏旧屏

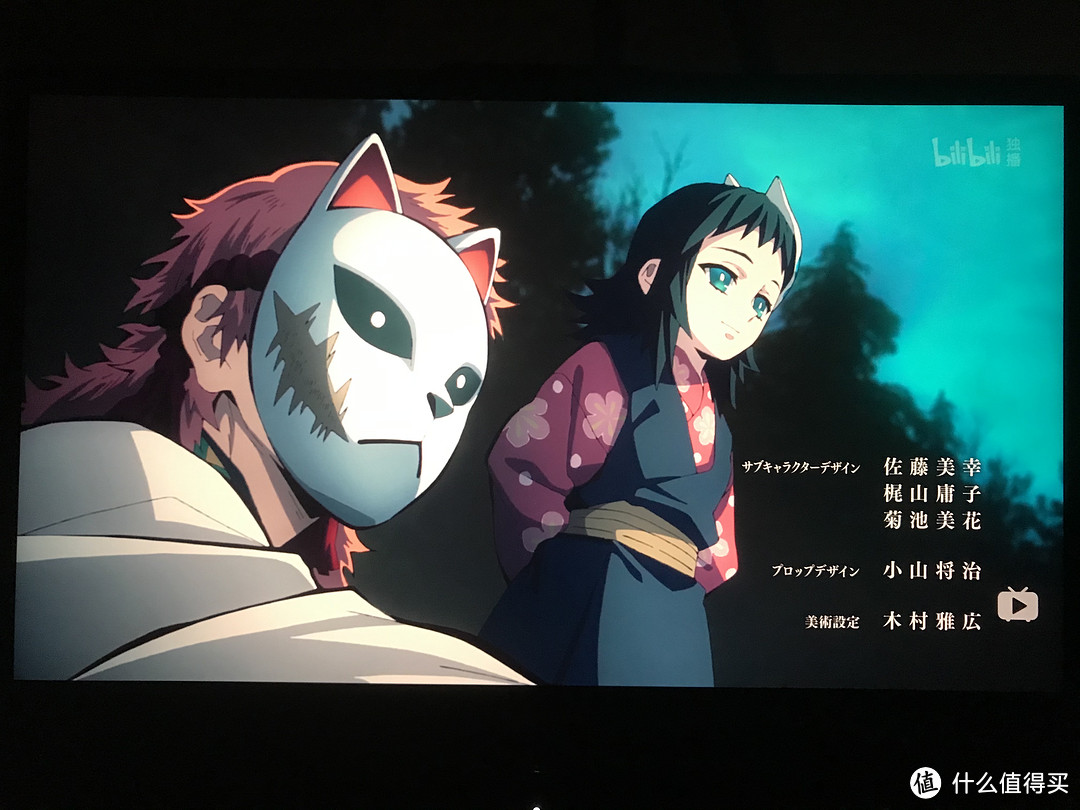

新屏新屏

总结

换屏后一眼睛提升。拆机过程比较复杂,不建议小白动手。
