从零开始组装一台电脑到底有多难?我想对小白来说这比登天还难,那今天秋叶就给大家带来极为详细的手把手DIY装机教程。本文包含硬件基础知识科普以及各类硬件安装,由于是装机科普所以没有任何性能测试主要讲一些购买的时候容易碰到的坑以及装机方面容易出现的问题。

首先牢记一句话:防呆不防傻,切勿大力出奇迹。 显卡吧图吧——12级大水比再此,我就不信你还学不会!!!

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

说白了我们去组装一台DIY电脑就是根据自己各方面的需求去选购硬件,例如性能需求、静音需求、颜值需求等等,然后选购好后就是将所有选购的硬件组装到一起的过程。其最大的特点便是搭配自由,想买什么买什么,就像显卡吧用户追求的三千加到九万八四路泰坦带回家,图吧用户极致性价比捡垃圾又不是不能用学校对面开网吧。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

首先我们必须理清装机顺序,当然啦基本顺序并不影响最后的结果,只是会因为先装啥后装啥没搞清楚而造成多次拆装返工浪费时间。以下是秋叶喜欢的安装顺序,不那么容易出错,

取出主板安装CPU→安装风冷散热器并插入供电线(一体式水冷跳过)→安装内存→取出电源连接CPU及主板供电→进行最小化系统亮机测试→亮机正常后拆除→取出机箱安装机箱风扇→安装电源预先走线→安装主板挡板后装入主板→安装硬盘(M.2接口在拆除最小化系统前装入)→连接所有供电线与机箱跳线→安装一体式水冷并插入供电线→安装显卡及其他PCIE设备并连接供电线→连接所有RGB控制线→装机完成

(PS:为什么顺序那么奇葩你听我讲就好了,你是没见过奇葩机箱接个供电都要拆装几次显卡、全塔散热RGB一套接好结果点不亮各种拆各种情况。)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

在开始之前,记得先看一下本次展示的硬件配置清单,将用这款主机配置作为装机教程贴,以锐龙三代装机平台为例,机箱是微星黑金佩龙斧 MPG SEKIRA 500G特别适合小白装机用户。

注:不一定需要硬件配置一致,只需参考装机步骤即可,装机步骤大同小异。(选购以及科普将在各个装机步骤中详解。)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


取出主板安装CPU

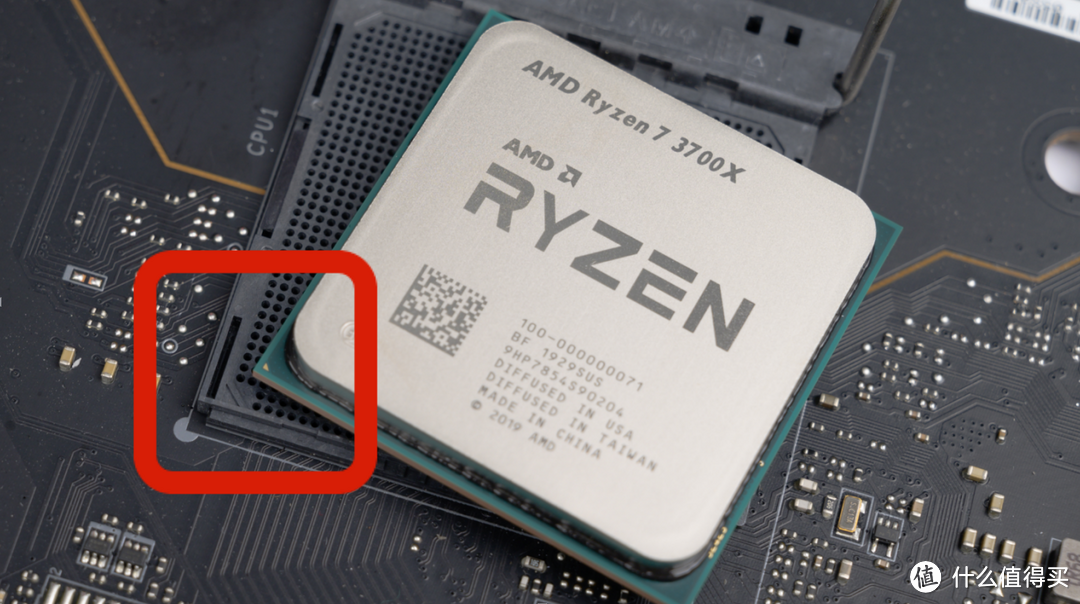

CPU与主板的安装说简单非常简单,但是一旦搞错你将损失非常多软妹币,谁让CPU贵呢。以AMD 锐龙7 3700X为例,图一左下角红框所示,一定要注意主板和CPU上都有相应的防呆标识(金色三角形)。主要是防止小白安装过程中方向错误导致烧坏CPU,确认位置后直接放入CPU,用力压下主板插槽的拉杆即完成安装。(下图为错误示范!)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

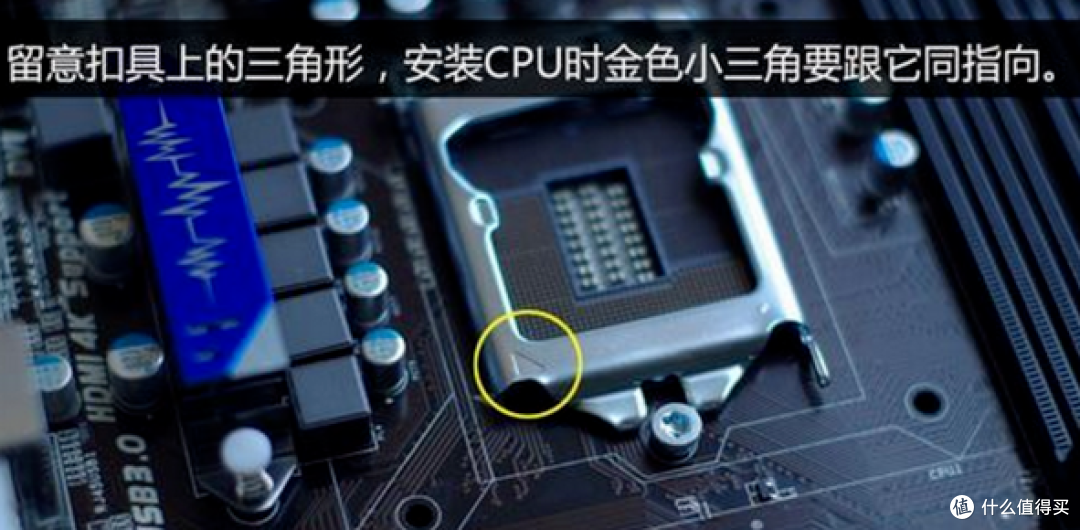

intel的CPU安装方式与AMD稍有不同,其CPU插槽两边各有一个缺口(同样有三角形防呆口),对应主板上的缺口位置即可。用力压下主板插槽的拉杆即完成安装,黑色保护盖就会自动弹出来。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:有多少预算买多少性能的CPU,性能过剩是伪命题,其他的只需要注意所购买的CPU与主板搭配即可。千万别intel的CPU买个AMD的主板,酷睿系列CPU买个志强系列主板或者酷睿九代买个Z170都是不行的。


安装风冷散热器并插入供电线(一体式水冷跳过)


本教程使用一体式水冷散热器,风冷散热安装跳过。


安装内存

安装内存也是十分简单,有点类似于我父亲小时候玩的小霸王插卡游戏机,一般情况下,内存也不会插反一样有防呆标识(下图红框处)。找到主板上的内存插槽,将两侧卡扣向外打开,(有的主板内存插槽只有一侧卡扣可以打开,不影响安装)。放入内存用力压下完全插入主板内存插槽中,观察下内存的金手指部分完全插入以及两侧的卡扣复位就安装到位了。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

不过请注意哦,在使用两根内存的情况下,如果组建内存双通道主板上有四根内存插槽,正常情况下优先使用2.4插槽。当然也不排除特殊情况,具体主板说明书上有内存插槽选择顺序。(下图为错误示范!)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:能双不单,内存双通道对于内存性能的提升十分显著。容量大小按照预算优先于频率选择。同样性能过剩也是伪命题,虽然高频率大容量日常使用没区别,有专业需求(例如AE/C4D等软件)的建议64G起步,秋叶现在64G一开软件软件就吃满痛苦啊。有任何性能需求的情况下现在还在说8G够用的玩家不是傻就是坏,想一下几年前说4G够用的那些玩家吧,现在手机都8+128起步了,吃鸡8G都不够了(1080P最低画质的gun)。目前新处理器均为DDR4接口千万不要买错成DDR3,AMD推荐频率3000MHz以上。另外内存也分为全高式与半高式,但无论是哪一种都是一样的,区别只在安装散热器的过程中是否与散热器冲突而已。要是买了那种特别高的RGB灯条还选择了大塔式散热你就哭去吧。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


取出电源连接CPU及主板供电→进行最小化系统亮机测试→亮机正常后拆除

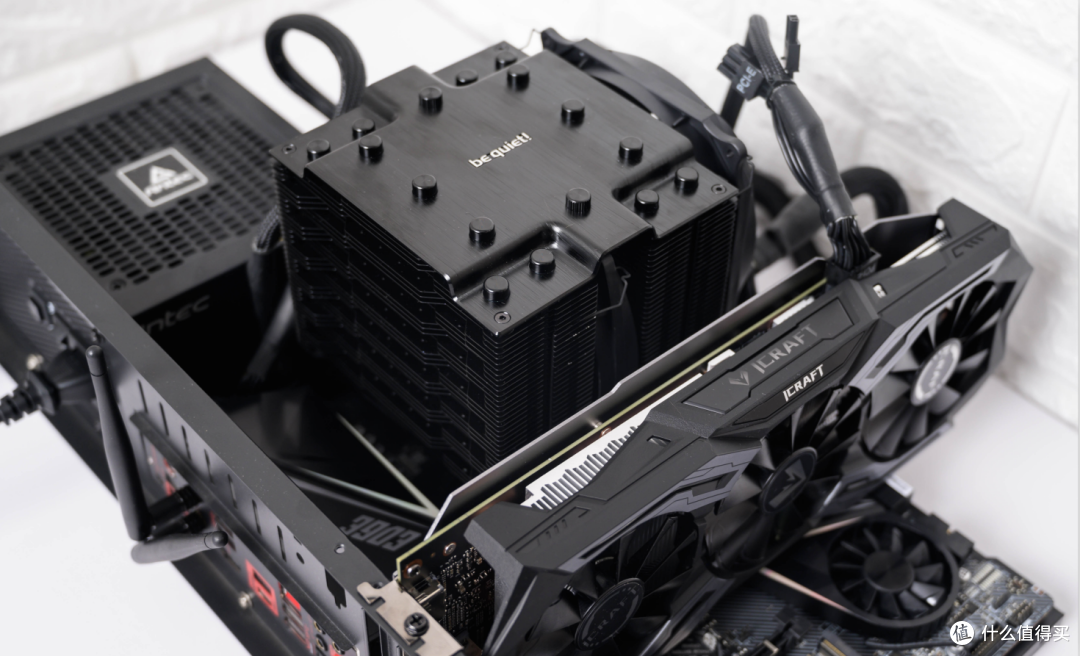

上图就是最小化系统亮机测试,非本教程配置,是秋叶上次测试时候所拍(这次给忘拍了)。

之所以预先亮机测试的原因非常简单,看那大塔式风扇挡内存条拆装CPU也极为不易。如果装入机箱发现点不亮再去拆装将消耗非常多的时间,还极易损坏硬件。

最小化系统仅安装三样配件:CPU/内存/电源。

注:由于锐龙系列CPU没有集显所以安装了独显来点亮,单纯点亮即关机不需要安装散热器。PS:有M.2接口的固态硬盘先跳至第九步阅读!

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


取出机箱安装机箱风扇


由于本教程使用的机箱是微星黑金佩龙斧 MPG SEKIRA 500G,其机箱前部标配了两只200mm直径的风扇,机箱的后部也标配了一直120mm直径的风扇,所以不需要单独安装机箱风扇。如果需要安装也非常的简单,将四颗螺丝拧入即可,主要重点在安装方向。以下图为例,有MSI LOGO的为风扇的正面作用为抽风,反过来就是排风。常用的机箱风道为前进后出上出,不过也得根据具体机箱来安排实际风道走向。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:与其说是选购机箱风扇,不如好好选择机箱,类似于某广303机箱你用再好的风扇效果也不大。微星黑金佩龙斧 MPG SEKIRA 500G顶部支持最大360规格的冷排安装,前部支持最大280冷排,后部最大支持140冷排。整机的风道是从前端两侧进风,从后部和顶部排出,也是非常常规的风道设计。现在选择风扇基本上就是看RGB,灯才是重点啊~

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


安装电源预先走线


电源的安装也十分简单,找到机箱的电源仓位,再找到电源的专用螺丝装入即可。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

常见电源有上置安装与下置安装,安装的时候要注意风扇口需要向下,作用就是从机箱外吸风经过电源内部向后排风,如果风扇向上安装就会和显卡抢风,进而影响整体风道影响散热,这一台微星黑金佩龙斧 MPG SEKIRA 500G采用的是下置电源方案。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

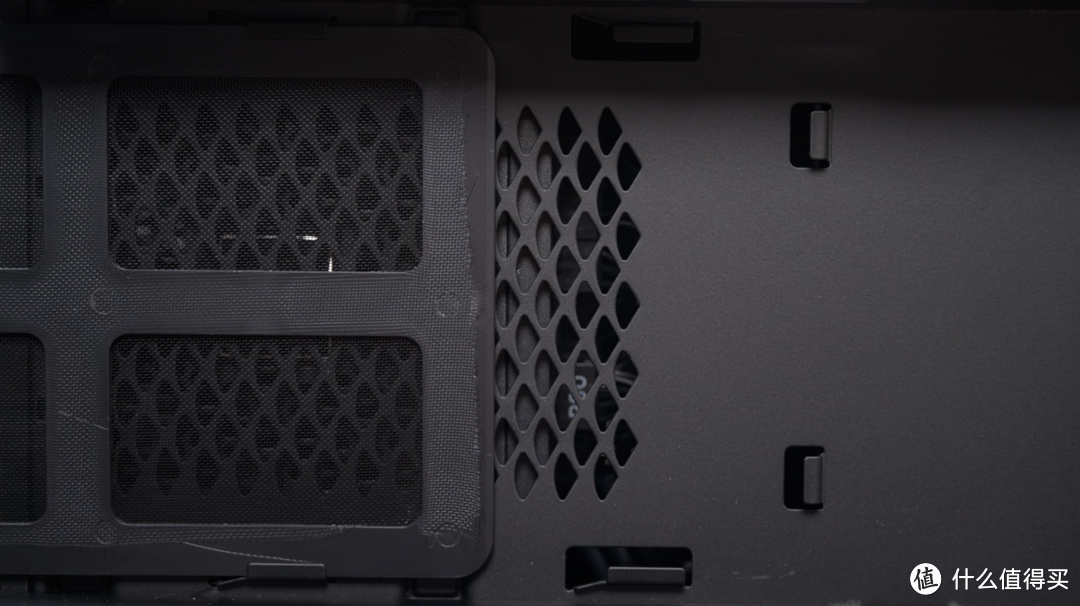

一定要提前注意一下机箱下部有没有防尘网,万一没有为了兼顾防尘一般会选择向上。机箱内有防滑垫也可以帮助我们安装固定电源。单独安装电源可不行,一定要先将选择自己所需要的供电模组线提前插入电源(非全模组可直接安装),因为装好电源后你会发现再插线根本没办法。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

同时插入模组线后还得进行一定的预先走线,不同电源模组线长短各不相同在搭配各种千奇百怪的机箱会出现例如CPU供电线太短没发走线槽诸如此类的问题,需要预先思考后续安装时线缠在一起够不够的着。本次教程的这一款微星黑金佩龙斧 MPG SEKIRA 500G与普通机箱不太一样,由于机箱另一侧由于也是侧透设计,所以也直接预留了大量固定线材的位置。机箱接口的连接线已经提前用魔术贴固定好,此外也有很多小的孔位留给玩家理线使用非常贴心,本来我想用硬币来演示背线空间有多少的,然后发现硬盘不够所以用两条内存条外壳作为演示。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:电源选择争议较大,有玩家认为淘宝买的几十块钱电源也正常用了几年没问题不需要那么好的。那秋叶也不反驳这样的观点你开心就好,秋叶本人选购电源就两点:全模组80PLUS金牌、预计满功耗向上一档。第一点80PLUS金牌,不说80PLUS的电源有多好(这认证现在太水了),但是起码要比没有认证的好,也有铜牌比得上金牌的电源但是我们普通消费者分不清呀,索性就买好的吧。预计满功耗就非常简单,例如我现在3700X+2060S一套基本上撑死450W都够用了,实际满载负载不足300W(功耗仪测试288W~)。但是我必须考虑未来升级,我会去更换3950X,我会超频狠超,我会有双显卡的可能所以最终得出850W是个稳妥的选择。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

这次也是教程用的好电源了安钛克HCG850,属于标准ATX结构而不是高瓦数电源常用的加长型ATX,因此其 对ATX机箱有更好的安装兼容性表现,也是考虑到机箱塞不下加长型电源。HCG850是采用主动式PFC+全桥LLC谐振+同步整流设计,+12V输出电流最高可达70A,相当于840W功率(这段不是人话,主要注意+12V是否虚标,有些电源写最大功率550W,实际+12V只有200W都不到明显是没法用的。)这款电源还有一点就是有HybridMode模式风扇在低负载时停转以提供更好的静音表现也更加防尘,秋叶待会就给大家看全模组线材真的方便走背线。


安装主板挡板后装入主板


找到主板盒子里的一小块都是洞洞眼的金属片,直接对准方向扣入机箱即可,需要两边稍稍用力。秋叶使用的微星X570 ACE的主板挡板是直接安装在主板上的所以这一步就没发演示了,朋友们随便就好了这个东西装坏了也不要紧大不了挡板不要了,咩哈哈哈。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

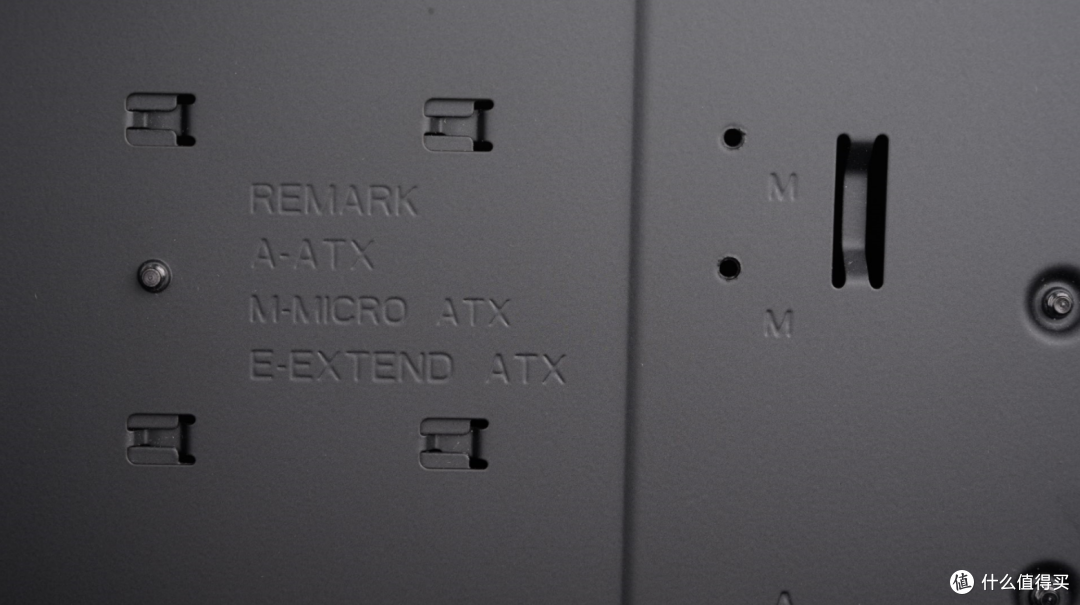

放入主板前先大概拿着主板比一比螺丝孔位,有不少机箱安装的铜螺柱不足够使用,需要确认与主板的安装孔位一致后自己单独加装。然后在将安装好的CPU、内存、固态的主板放入机箱中,拧入螺丝完成安装。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普



 安装硬盘(M.2接口在拆除最小化系统前装入)


安装硬盘这边秋叶分成两块来讲,分别是M.2接口NVME固态硬盘以及2.5/3.5寸固态、机械硬盘(还有PCIE接口的固态带过一下。)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

首先是M.2 NVME固态硬盘,这一步请在拆之前最小化系统测试的时候装入(主板装进机箱后我看你怎么装,累不死你)。找到主板的M.2接口优先使用最上面的一条直连CPU速度最快,拧开M.2散热马甲在取出固态硬盘斜45度插入后拧紧螺丝即可。然后别把M.2散热马甲给忘记了,秋叶使用的是PM981本身不自带散热模块还特烫,M.2位散热装甲上面还有散热贴,与硬盘直接接触可以辅助散热,别忘记吧膜给撕掉。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

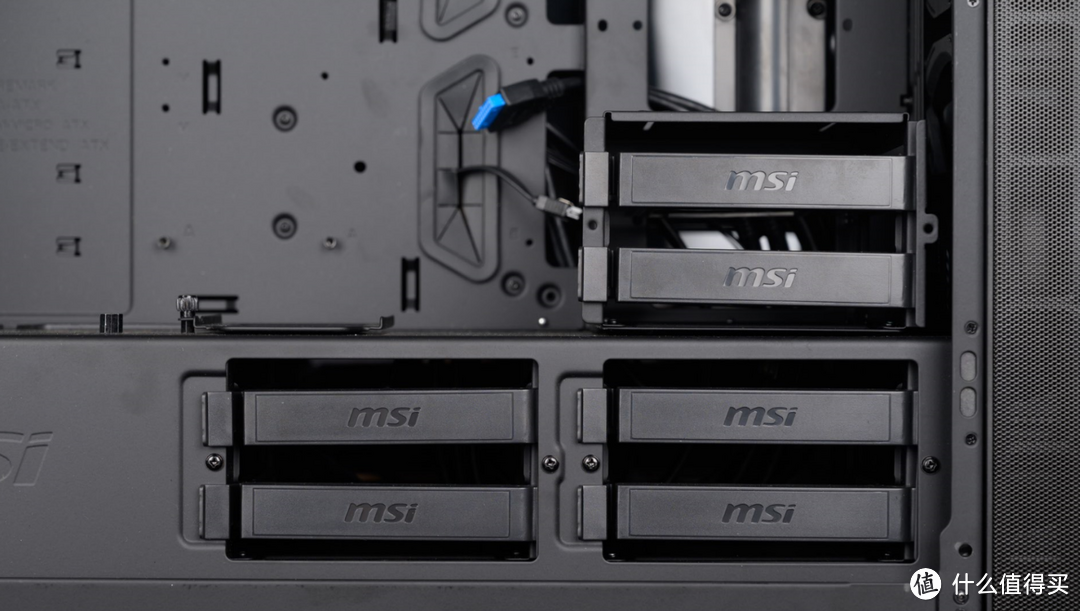

然后是2.5/3.5寸固态、机械硬盘,机械硬盘和2.5寸SATA固态硬盘安装方式基本一致。安装3.5寸机械硬盘首先找到机箱上的机械硬盘安装位置,直接打开安装位抽出硬盘支架确认方向后直接放入即可(方向依据供电及SATA线走线确认)。本教程使用的微星黑金佩龙斧 MPG SEKIRA 500G由于将电源仓和主板区域做了分隔处理,电源仓右侧预留有6个的3.5寸的机械硬盘位,采用免工具的快速插拔方式(不是免工具的记得拧螺丝,不然机械硬盘震不死你)。说实话6个3.5寸的机械硬盘位几乎能满足正常玩家日常所需的全部存储扩展需求了,而对于更多玩家来说,真正的瓶颈反而成了主板上那“紧张”的SATA接口了。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

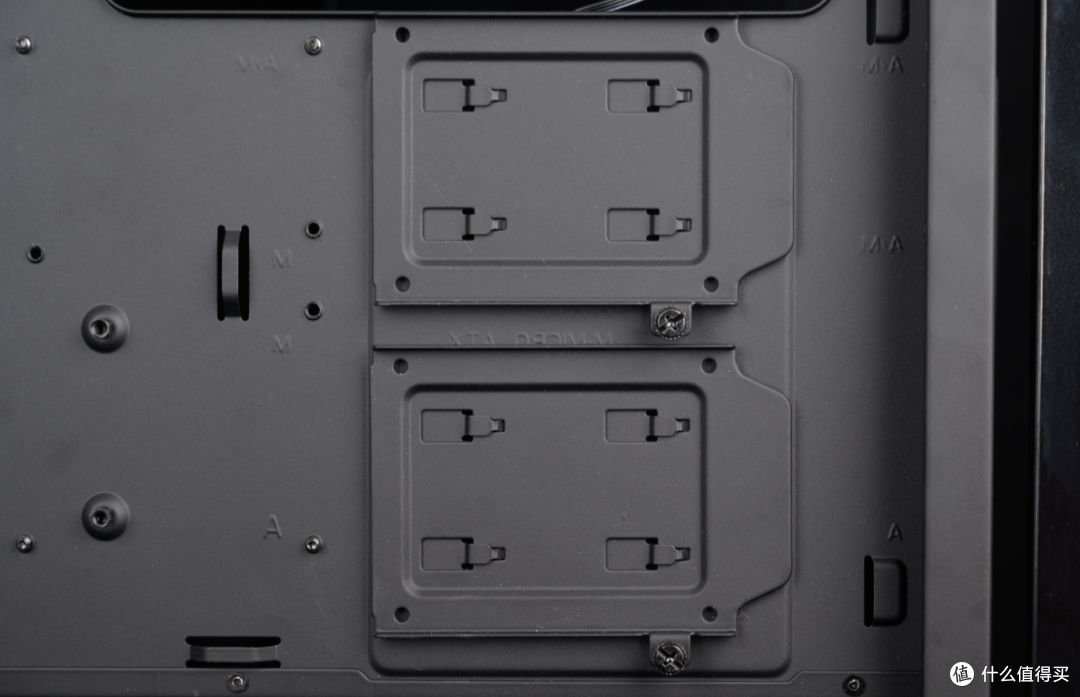

常规的3.5寸机械硬盘位是可以安装2.5寸SATA固态硬盘的,但是往往机箱都会单独再给你那么两三个2.5寸硬盘位。取下硬盘支架,确认方向后拧入四颗螺丝固定固态硬盘即可。本教程使用的微星黑金佩龙斧 MPG SEKIRA 500G除了正面电源仓上方有一个2.5寸SATA固态硬盘位外,背面还额外提供了两个扩展能力极强。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:容量方面我们只是做系统盘的选择240/256G就足够使用,再加一块机械硬盘当数据盘存储数据。纯固态对系统流畅度更加的友好,但是日益增长的数据量情况下秋叶仍然还是建议选择512G以上的固态硬盘。

品牌方面秋叶不单独去看,不如多看看是什么颗粒什么方案,多不介绍具体看固态硬盘科普,反正秋叶只用三桑970Pro、某数SN750以及Intel 905P,其他的一律打成杂牌(秋叶要被喷死了)。机械硬盘就随便买啦,你也没啥买的,至于网上说的什么SMR叠瓦辣鸡啊不好啊,秋叶只想说不是SMR叠瓦的机械硬盘你还能买到几块,谁不想买好的那咱也没办法啊。

接口方面M.2有2242、2260、2280和22110等,目前用的较多的规格是M.2 2280,另外M.2固态硬盘有两种协议,包括SATA协议和NVMe协议两种,主要是速度的区别。记住买M.2 NVME 2280就好了,上面的是废话只是科普。另外还有SATA3接口、mSATA接口,买常规2.5寸SATA3就好啦。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


连接所有供电线与机箱跳线


预先走线的好处来了,直接可以将电源的24Pin供电线插入主板的24Pin供电接口上,接口上有防呆接口,如果插反是插不了的。24Pin供电接口就在内存的旁边,该接口在主板上独一无二。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

再将CPU供电线插入主板右上角处的CPU供电接口上,一般CPU供电线上会有标注“CPU”,,常规主板以及电源均只有一条8Pin的CPU供电。

注:CPU的8Pin供电线都会有标识,但是很多人都很容易和显卡的8Pin搞混,其实很容易辨识,一般CPU都是4+4组成8,而显卡是6+2组成8。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

机箱上的USB3.0接口的话是由机箱跳线USB.3.0连接线所连接的,只需找到主板上对应的USB3.0接口插入即可。常见的USB.3.0连接线为蓝色,并且区分正反面有防呆接口。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

由于本教程使用的微星黑金佩龙斧 MPG SEKIRA 500G常规4个USB 3.0 Gen1接口以外,还有1个USB 3.1 Gen2规格的Type-C接口。和USB3.0一样,找到相对应的接口插入即可,不同的主板接口在不同的位置(这款X570 ACE就在USB3.0旁边),同样带有防呆接口。如果没有Type-c接口的机箱会大部分都会有USB2.0接口,就需要找准主板上标有USB2.0的地方了。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

而机箱的耳机麦克风接口就得找到机箱上的AUDID音频线,主板与连接线上会有AUDID的标注,直接插入即可。一样有防呆接口设计,区分正反面切勿大力出奇迹。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

最后就是极为头疼的机箱跳线了,曾经秋叶自己都搞不清楚哪个插哪里。其实并不难,先了解一下这几个机箱跳线的具体用途吧。H.D.DLED硬盘指示灯、PPower LED 电源指示灯、Power SW 开机接口、RESET SW 重启接口。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

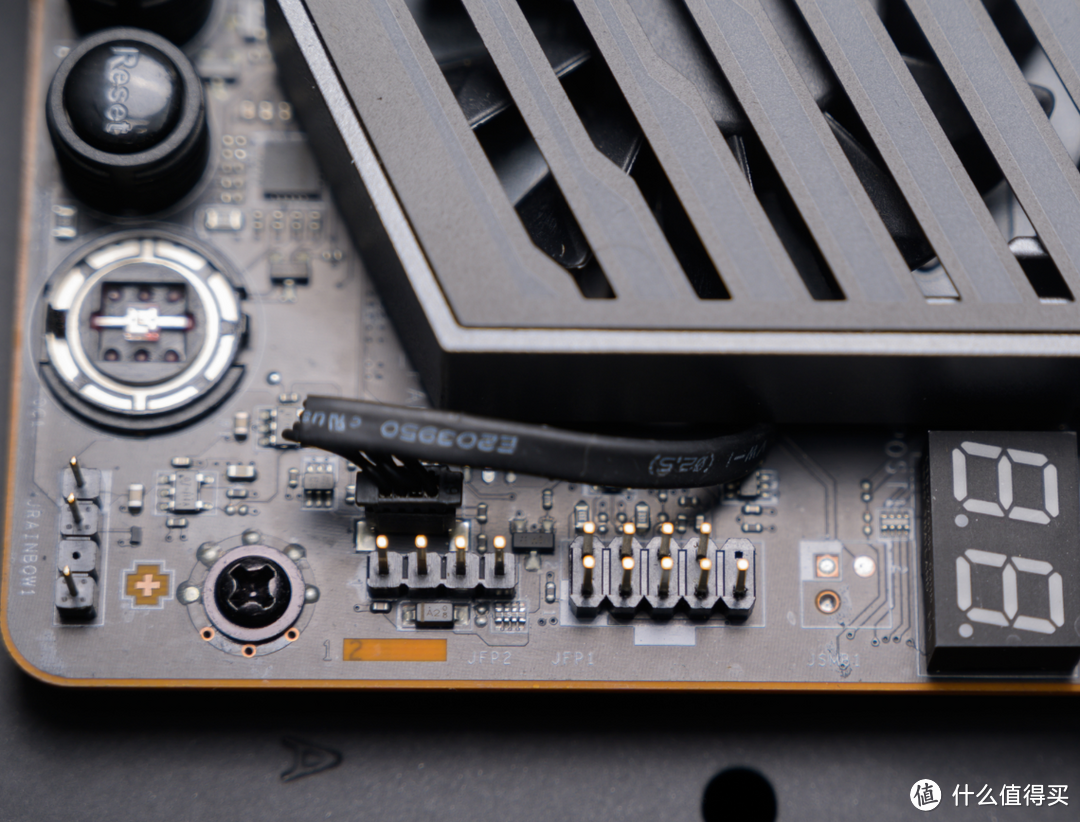

主板上机箱跳线标注仅有JFP1字样,告诉你这是插机箱跳线的位置,而具体这么插呢我们可以使用百度大招:百度百科-主板跳线。按照右侧图片主板的跳线标注,对应插入,注意区分正负极。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

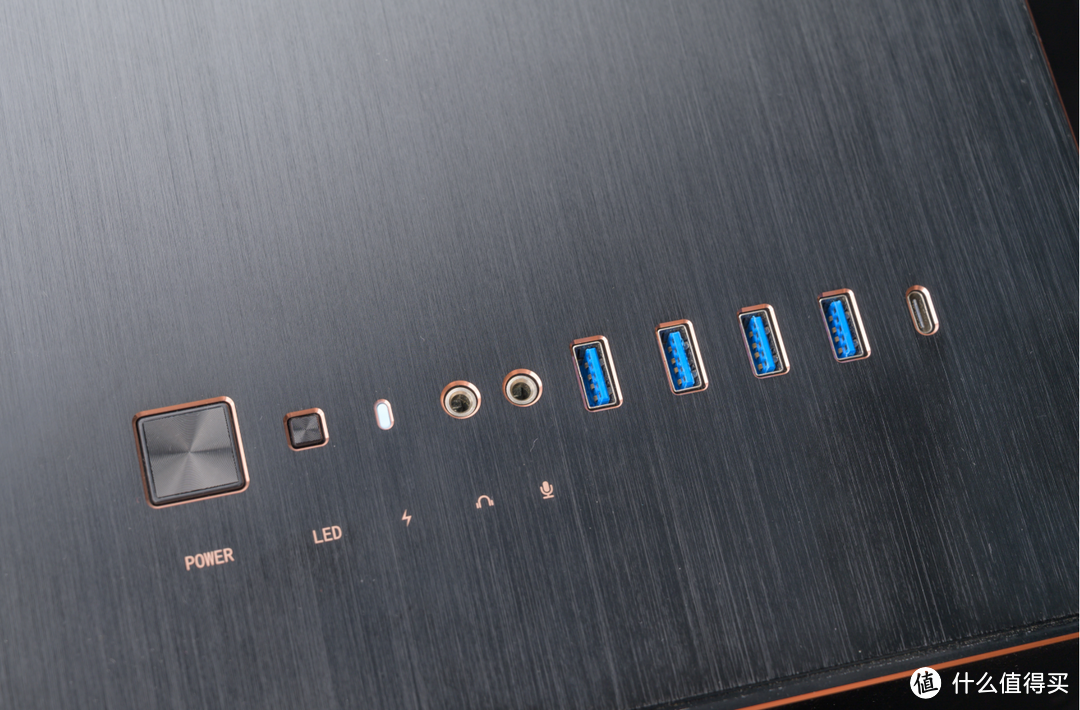

除了显卡的供电以外,全部机箱接线也就是这么点。得益于微星黑金佩龙斧 MPG SEKIRA 500G的设计也让整机的前脸一体性不被破坏。但是你如果吧机箱放在桌面上,那半米高的机箱顶部的接口的确用起来显得不是那么方便。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普


安装一体式水冷并插入供电线


首先对于安装散热器就必须先分清楚扣具,巨大多数散热散热器会分为intel以及AMD两大阵营扣具,包括服务器主板的扣具也有所不同。而原装扣具常见于AMD平台,因为AMD的主板都是自带有扣具的,所以很多散热器会自然兼容AMD自带的扣具。本教程使用的酷冷至尊一体水冷就是兼容AMD自带扣具所以无需单独安装,但是冷头上的扣具固定处必须安装。(由于本教程使用原装扣具,所以下图为扣具范图无具体介绍,详情请查看水冷说明书上面写的很清楚。)

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

准备好了水冷散热器就在CPU表面图上硅脂,适量涂抹在CPU中心位置即可,主要注意不宜过多。其实硅脂的涂法非常多,但是无论哪种方法的都是为了适量。常见的六点法,九点法都好,只要保证硅脂适量(在CPU上薄薄的一层)即可。当然最粗鲁的方法就是在CPU中间挤一小坨,然后把散热器压上去就完成了。秋叶使用的是九点法,在用刮板稍微刮的均匀一点就完成了。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

之后就先装入散热器冷排固定到位即可,在确保扣具处于松弛状态,吧两边CPU扣具扣入即可。有的散热器安装十分方便,连散热硅脂都是散热器自带的,傻瓜式安装,这边秋叶实在不好演示看不懂的朋友们去搜一下网上的视频(过于复杂无法描述)。

注:一定要把散热器冷头上的保护膜撕掉!

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

冷排的安装位置视机箱而定,常规情况是安装在顶部。以本教程使用的微星黑金佩龙斧 MPG SEKIRA 500G机箱来说,顶部冷排部分采用的是抽屉式设计,只需拆下两颗螺丝就可以抽出冷排架进行安装。曾经一手托冷排一手拧螺丝的反人类场景终于在佩龙斧500G面前被解决了,还可以大大方便的冷头以及散热风扇的供电线连接。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

所以如果你是普通机箱空间不足记得在在安装进入前一定要将CPU散热器上的供电接口插入主板的对应供电插口上,一般主板上会标注CPU_FAN,那秋叶就不在这里演示了,反正我装上去了也插的了。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

选购要点:在满足兼容机箱的情况下,个人建议如果不喜欢RGB的话还是考虑一下风冷散热器吧。同价位的风冷散热器性能要远远好于一体式水冷散热器。包括在静音方面,就以秋叶使用过几十款各种价位一体式水冷散热器来说,噪音水平都要远远高于普通的风冷散热器。


安装显卡及其他PCIE设备并连接供电线


最后再来安装独立显卡,在接上显卡供电线。方法也很简单,找到主板的PCIE显卡插槽,将显卡的金手指完全插入主板显卡插槽中之后,在找到PCIE供电线插入即可。安装完成后记得在机箱的PCIE槽上安装固定螺丝,螺丝与固定电源的使用同一种。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

如果你想要拆显卡,记得先拧开螺丝,然后先把扣锁解开,不然就会出现把PCIE拔下来的笑话了,切勿大力出奇迹啊!而其他PCIE设备例如万兆网卡、独立声卡、视频采集卡也都是安装在PCIE上面的,如果没有外接供电便不需要。显卡优先使用第一条PCIE插槽,X16的速度最快,当然也有主板第一条是X8的也并不影响使用。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

这款微星黑金佩龙斧 MPG SEKIRA 500G机箱还支持显卡竖置安装,可以将显卡正脸秀出来,满足我们的个性化需求,不过显卡延长线需单独购买秋叶就没发给大家展示了。



连接所有RGB控制线→装机完成

咳咳,秋叶忘记拍RGB控制线的具体连接过程了,那么现在装机完成!

最后再说几句,主要还是机箱方面的,这个非常影响实际装机的影响以及日后的使用。先说微星黑金佩龙斧 MPG SEKIRA 500G,非常的大尺寸在530 x 232 x 545.5mm,比起普通的塔式机箱要高出一头,这个在装机的时候可以大大的便利与我们,不至于说长点的螺丝刀都放不进去。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

当然啦,机箱的外观颜值也很重要,微星黑金佩龙斧 MPG SEKIRA 500G机箱的前脸和顶部采用了拉丝纹理的金属盖板,表面处理得非常平整,在搭配上所有棱角部分的暗金色高光切割倒角,质感十分突出。在暗光下只能隐约看到几条规整的金线勾勒出机箱的形状以及微星龙的LOGO。在看多了各种不规则形状外加RGB的机箱之后,佩龙斧500G这种低调的设计,反而有着属于自己的那份高端气场。前面还有没说到的机箱左右两侧都是侧透设计,使用为4mm厚度的钢化玻璃。同时这两个侧板也是通过磁吸形式和机箱连接,我们可以轻松的像开门一样开合两侧的盖板,开合轻松简单,方便我们随时调试和安装更换硬件。

八千字五十图手把手教你装机-搭配微星黑金佩龙斧500G还带选购科普

另外就是扩展性了,机箱的内部空间异常充裕,所以对显卡和CPU散热器的长度/高度限制几乎不存在,如果要使用全塔散热器之类的选择机箱时一定要注意是否能够装下,而在佩龙斧500G内就完全不存在这个问题,装机体验非常好。并且在走线部分直接预留了大量固定线材的位置,机箱接口的连接线已经提前用魔术贴固定好,还有非常多很多小的孔位留给玩家理线使用。



本期教程就到这里结束了,不知道秋叶写的安装心得是非能够被大家接受,完成硬件的组装呢。如果有任何问题请在评论区留言,秋叶手把手教你。
