腾达PH3设备简介：

腾达PH3，是全球领先的智能家居设备品牌腾达推出的1000M有线电力猫套装，是专为观看4K视频和IPTV用户定制的高清伴侣。腾达PH3采用博通千兆电力芯片，V0级防火级阻燃机壳 ，创新的单板设计工艺，其有效传输距离可达300米。通过Homeplug AV2电力线技术，使电力线传输速率达到千兆，集成千兆LAN口，打造全千兆网络；完美支持4K高清视频流畅在线播放,同时无论是多媒体播放器、线上游戏，PH3也能提供极速网络体验。实现有插座的地方就能上网，轻松搞定家庭、办公室的网络拓展与延伸。

主要名词解释：

HomePlug AV2的主要特点包括： 支持物理层数据的多输入多输出（MIMO）使用波束成形，可以使得覆盖率加倍。可覆盖全家的中继器功能 可与应用HomePlug AV和HomePlug Green PHY实现互通。三种工作模式，节能省电（工作，待机以及闲置） Wi-Fi支持下的混合网络的理想主干网 。HomePlug AV2规范建立在已有的HomePlug的产品及技术基础之上，这不仅保证了所有产品的向后兼容性，而且能够保证提供由超高速连接和服务主导的新产品所需的前瞻性支持。

电力线通信（Power Line Communication，英文简称PLC）技术是指利用电力线传输数据和媒体信号的一种通信方式。该技术是把载有信息的高频加载于电流然后用电线传输接受信息的适配器再把高频从电流中分离出来并传送到计算机或电话以实现信息传递。

引言：

很早之前就听说了电力猫这个设备，当初也是懵懵懂懂的听说是把弱电信号通过强电来传输，也知道有这样子一个设备，也仅仅停留在这个认知阶段，想不出这样子的一个设备到底谁会去使用，会有怎样的一个应用场景和消费市场。但是随着技术的成熟、家庭4K视频播放、家庭流媒体中心以及千兆NAS网络的需求和家庭的老旧标准装修，老旧标准的网络基础设施，没有前瞻性的综合布线标准的矛盾越来越突出。今天笔者拿到的这款家用级千兆有线电力猫--腾达PH3，就可以非常人性化的解决你的这个问题。有了这个神器你再也不用为以下这些难题烦恼了：老旧装修没有预埋线路，线路老化失效，目前的百兆线路无法满足传输需求，破坏现有装修舍不得，拉明线太难看。2.4G的网络传输速率低下，5.8G的网络穿墙能力太差只能在同房间使用。农村多层建筑结构的综合布线不到位，老鼠等动物咬断线路等等。

那么笔者就带领大家一步一步深入了解这个专用场合使用的神器--腾达PH3。

正文：

外包装以橙色和黑色调为主，硕大的两个PH3电力猫实物照片映入眼帘，非常的直观醒目。采用broadcom网络芯片，次芯片一般在高端网卡或者是服务器上面使用。千兆的传输速率，专为4K高清播放和IPTV高清播放而生。三个主要特性：1.不畏墙体，有电的地方就有网络。2.电线和网络全千兆传输，高清播放的好伴侣。3. plug and play ，即插即用。

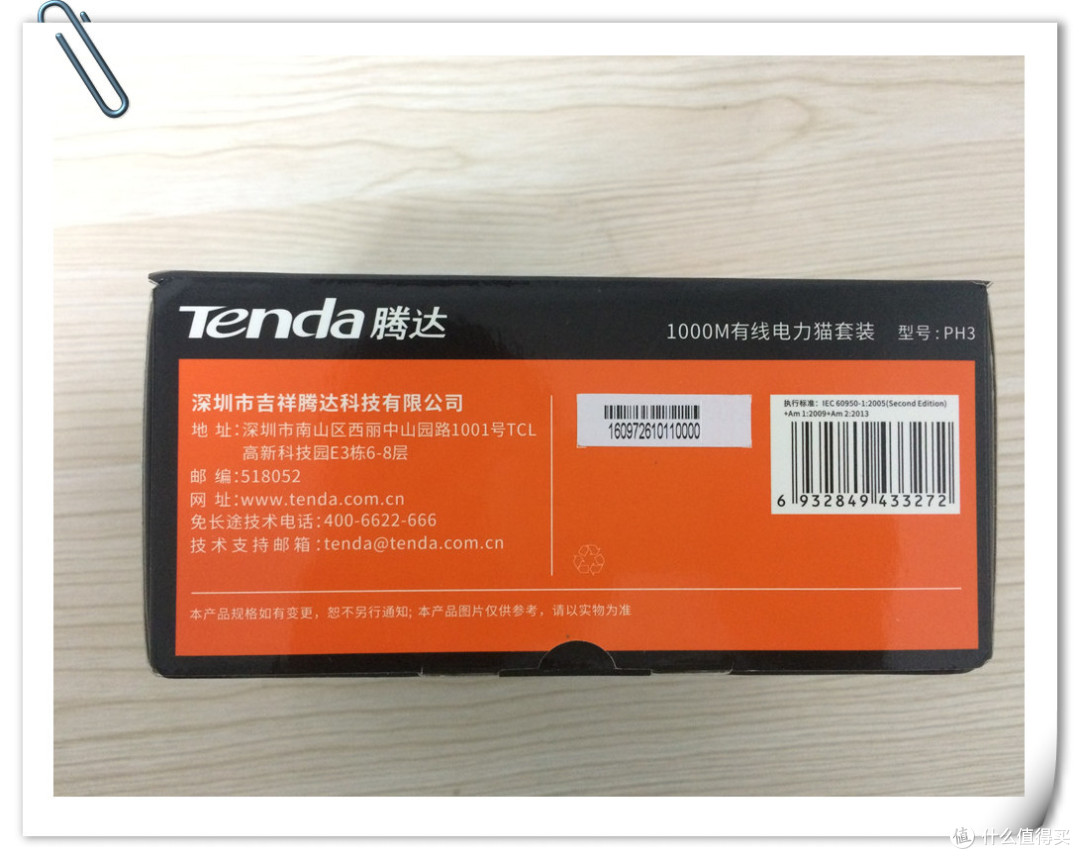

侧面的产品信息和一些制造商信息以及网址，可以通过这个官方网址，查询相信的产品技术资料和其他同类产品信息，方便选择自己所需要的产品。以及400技术电话和支持邮箱，方便碰到问题和厂家技术人员沟通解决问题。

底部是腾达的微信，微博等等各类二维码，还有mac和win的7*12小时的支持热线。产品简介：简单阐述了PH3电力猫的特性和设计标准以及具体的应用场景场合已经市场营销方式。产品特征：详细阐述了PH3电力猫硬件配置，设置运行方式，兼容性以及能效等级。包装清单：包含PH3电力猫一对，CAT5E线缆一对，安装指南一份。腾达电力猫的产品线以及特性，方便用户选择。产品简单的连接布线示意图。

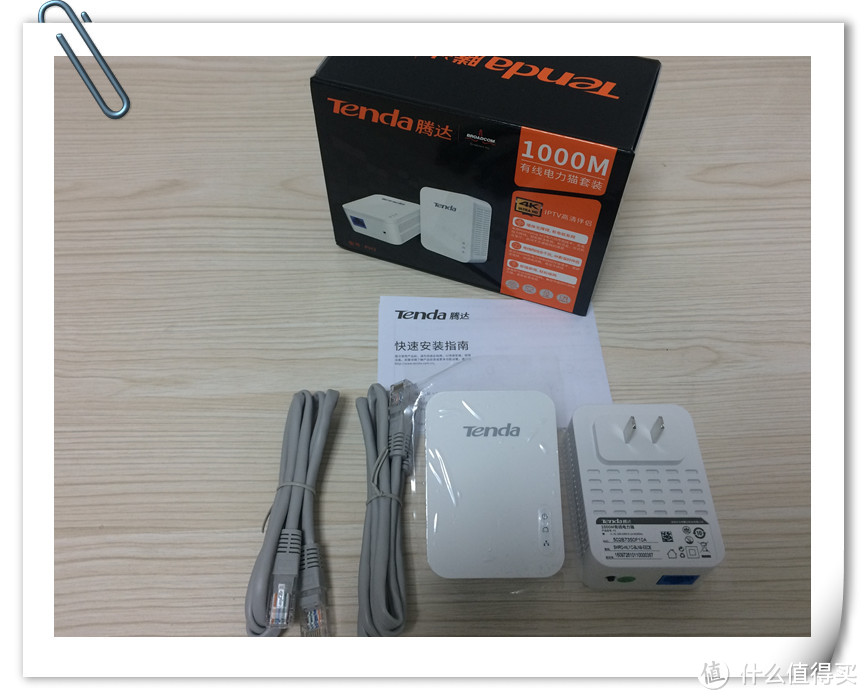

产品的全家福，贴心的配备了CAT5E网线两条，PH3电力猫一对，外壳采用V0级防火级阻燃机壳亮面化处理，耐脏耐看但是表面不耐刮檫和划痕，原厂在表面贴了一层透明的薄膜这样子即耐刮檫也方便直接操作。一对PH3电力猫，颜值简直爆棚！好基友一辈子，要两个在一起才好用哦。这里说个注意点。网线的折角太大了，网络线一般转角是不能小于90度的，最好是在120度左右，否则网线的串扰和远端干扰会很大，希望以后这个网线可以采用圆角化折弯。

正面是大大的Tenda英文logo，右下方竖排三个图标依次是电源符号灯，PLC组网符号灯，以太网络连接符号灯。左右两个侧面和底部都有大量的栅格化散热孔，充分保证了设备良好的被动散热性能和长时间的稳定工作。底部是采用两针脚的插头设计，支持100-240V的宽电压两相电（目前不支持三相电环境），全世界通用。不过是否可以采用三阵脚的设计增加个地线的设计，起到漏电的保护作用。底部的MAC地址，这个不用解释了，懂点电脑支持的都知道这个东西。密码，这个是之前老的产品配置的时候需要用到。新标准的产品是即插即用的，不需要。序列号，保修的时候需要用到，咱们的产品是一年包换，两年保修哦，请放心购买使用。正下面是一个千兆的RJ45网络接口，这个是接驳网络线使用。还有一个黑色的PAIR配对按钮，本设备只是两种配对方式：1.直接把两个设备插入，自己就自动采用开放式配对。2.或者是使用一个设备按一下PAIR键，在另外一个设备在2分钟之内按下PAIR键就会采用128位AES数据加密的方式配对。具体采用那种方式看个人。原厂设备是已经进行过配对了，拿到插上就可以使用。顺便说下，PAIR按钮按下6秒以上是起到RESET恢复出厂设置的作用。

腾达（Tenda）PH3 1000M 千兆有线电力猫套装 穿墙宝 支持IPTV 搭配无线路由器使用183元京东去购买

使用场合和设备安装：

1.家里添置某品牌的50Q3T的4K智能电视，支持4K60HZ的播放，10bit的超强解码能力，转为家庭高清播放而设计，为了这个特意购买了千兆路由器，但是由于电视是放在卧室使用，卧室里边原有的网络接口位置放的位置不对。电视到网络接口需要在拉一条非常长的明线布线，也无法隐藏掉，使用现有的的2.4G的无线连接，连接效果是有了但是无法达到4K级别的播放，在线播放的话也就是720P-1080P的效果之间，局域网播放的话1080P会卡顿。如果使用5.8G无线连接，速度是上来了。但是由于隔着一堵墙体，信号衰减很大，如果开着门的话是可以马马虎虎播放，有时候会不稳定。如果关了房门的话连信号都没有。有了腾达PH3电力猫后这个难题迎刃而解。电力猫一头插在路由器供电插座上，网络线连接路由器的千兆的LAN口，另外一个PH3电力猫安装到房间电视插座边上，网线连接到智能电视的RJ45网络接口，基本的安装到可以正常使用差不多是在1-2分钟之内完成，可谓是小白式的产品，方便安装，使用简单，组网超级方便。

2.由于国家打击公用网盘和企业盈利模式的改变，公用网盘纷纷关闭。加上音乐，电影等视频内容的版权的加强，家庭千兆级网络的组建。家庭私用网盘和多媒体中心成为了以后的趋势，购置了专业的NAS设备。由于家庭老旧标准的网络基础设施（100M的性能）与NAS的千兆网络标准才能发挥性能存在很大的矛盾，或者是NAS由于是24小时开机设备，噪音和发热量在家庭夜晚安静的环境也成为了一个问题。那么布设千兆级网络，为NAS安置一个相对偏僻和密闭的环境成为了必须（书房，阳台，其他闲置的房间，往往这种地方网络线布设的不到位）。有了腾达PH3电力猫，千兆的全网络传输速度，300米的同电表下长距离传输支持，使得你可以随心所欲的摆放你的私人NAS设备。甚至可以把你的NAS设备放到你的六楼的楼顶杂物间！

3.农村多层的建筑结构，由于布线人员没有前瞻性，本着省钱能用就好的原则，是的基础网络设施标准非常的低，抗干扰能力弱，常常使用低标准的线缆，是的线缆很容易老化生锈段时间内就出现无法使用的情况，或者是被老鼠、蟑螂咬断的情况比比皆是。出现这种情况，你很难排查故障点，即使排查了也很难砸重新布线了，布设明线又会破坏现有装修的美观，或者是建房的时候3楼或者是4楼以上就只布设了强电线缆，弱点的电话线和网络线直接省略了。现在由于某些情况有需要用到网络线。那么腾达PH3电力猫就是你的不二选择。真是一猫在手，别无所求。

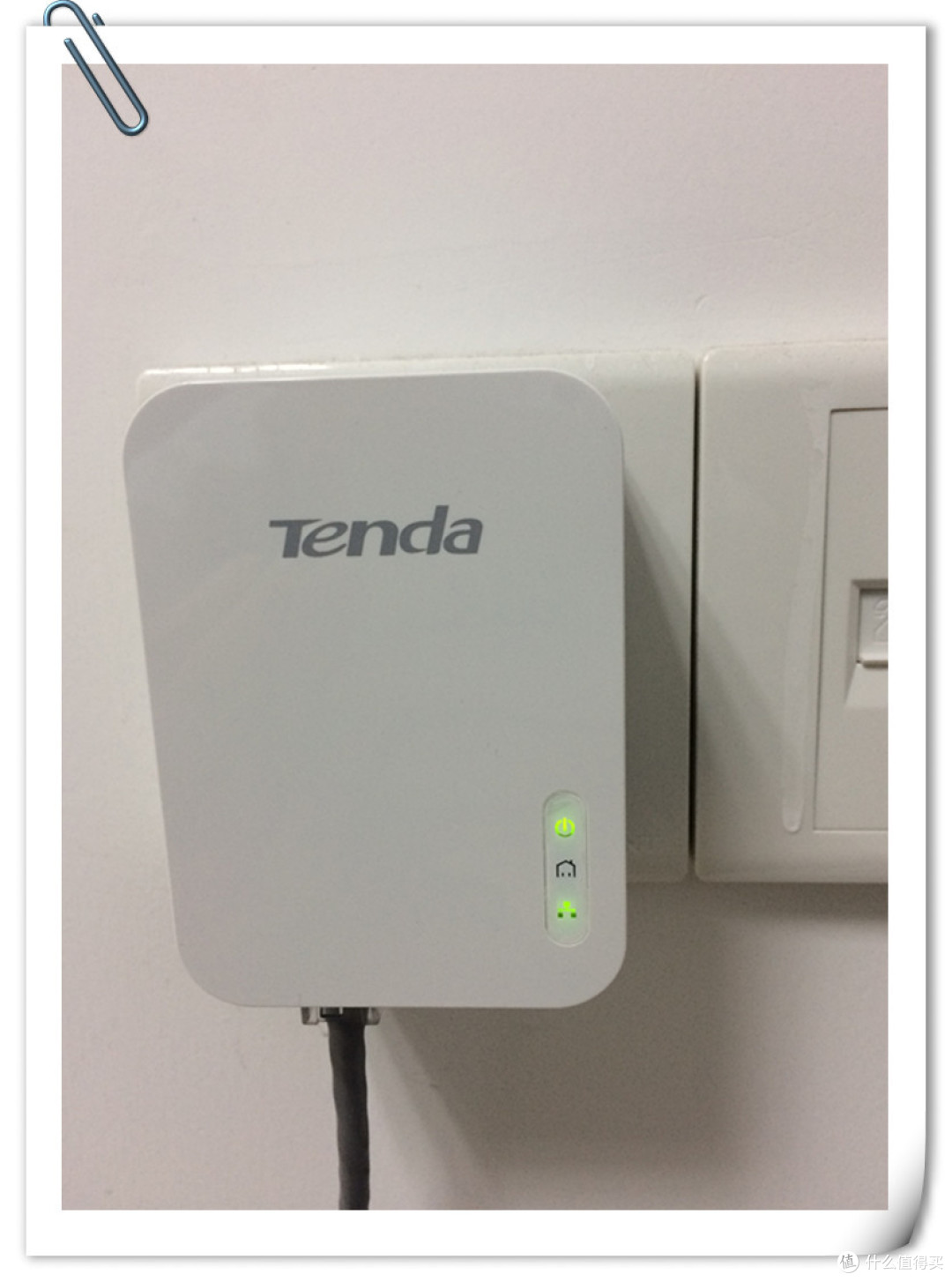

设备安装非常简单和方便。如上图分别把电力猫插入电源插座，电源灯号和PLC灯号都绿色常亮。出厂默认配对完成，插上插座即可自动组网，无需设置，省时省心。插上网络线缆后，会在30秒内形成通路，可以正常使用。

如果那个灯号出现不亮或者是红色的灯号，请按照说明书 指示灯/按钮/接口说明章节了解故障原因和故障的排除，比如笔者第一次使用的时候就出现PLC灯号常亮，发现原来是插座没有完全插入造成供电不稳定造成，重新插到位了就正常了。

在客户端关机或者是长时间没有数据交换或者是断开网线的情况下，一段时间后，设备就会进入待机模式，电源灯进入绿色慢闪烁状态，另外一端的组网灯号熄灭。PH3采用低功耗电路设计，满载功耗不到3.2W。内置最新的智能侦测功能，当与之相连的客户端设备处于关闭或待机状态时，电源会自动从正常工作模式切换到0.36W的省电模式，可节省高达88%的电量。为设备长时间高效率稳定的工作奠定了基础。

总结：

1.PLC技术让现有的电线成为传输多媒体和数据流的载体，实现有插座的地方就能上网，轻松搞定家庭、办公室的网络拓展和延伸。

2.可以一拖七同时使用，非常方便。配对过程要注意（有自动公开配对和通过按钮加密配对）

3. 电力猫可以有线和无线产品混合交叉配对使用，也可以和市面上其他品牌的电力猫设备配对使用，兼容性非常好。

4.博通千兆电力线芯片，V0级防火级阻燃机壳，创新的单板设计工艺是PH3传输稳定，可靠耐用的基础，有效传输距离高达300米。

5.如果目前的PH3千兆有线电力猫你觉得还是太麻烦，你可以选用最新的PH15千兆无线电力猫。

6.需要在同一块电表下的电力线环境，否则无法配对使用。

7.目前大部分家庭都是两相电环境，本产品不支持三相电的企业环境使用。

8.由于电力猫存在强电和弱点的转换过程，需要相对质量好的元件和做好强弱电隔离。否则强电串到弱点端就出大事了。购买大厂品牌产品才会有保障。

9.是否可以采用增加一个针脚的地线，增加漏电保护。

10.网线的转角折的太厉害了，这个是会增加干扰的，建议折角大于90度的圆角。
