刀头、尖头、马蹄头这场架，社区从夏天吵到现在。
B站一条刀头拖焊的演示视频，评论区上周还在对线。哔哩哔哩高赞评论说，刀头拖焊的难点不在拖焊，而是是否有空间能拖焊；有人说难点在于要用低温锡，高温锡你这样脱焊一个试试，马上有人回怼：垃圾烙铁用低温锡也拖不动。

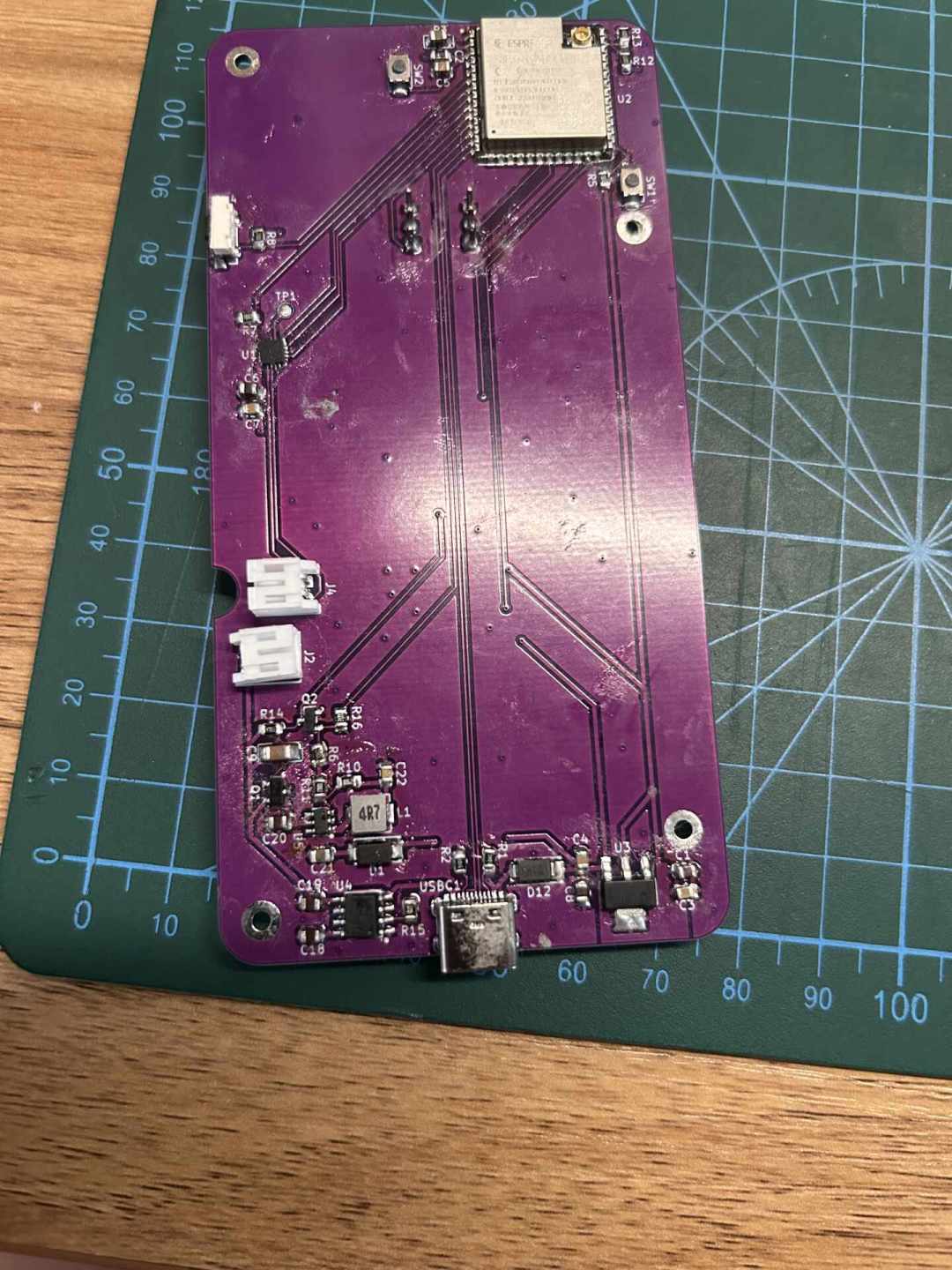

小红书那边，一个学生党发帖晒出自己的焊点求改进，150多条评论排队会诊：焊点没一个合格的、头太尖了换刀头、温度打到350、去买助焊剂。还有人留下一句"又不进厂，能用就行"，收了13个赞。
这两场架吵的其实是同一个问题：烙铁已经有了，贴片到底怎么才能焊明白？今天把烙铁头这件事一次说清。
第一次焊贴片翻车，九成不是手的问题

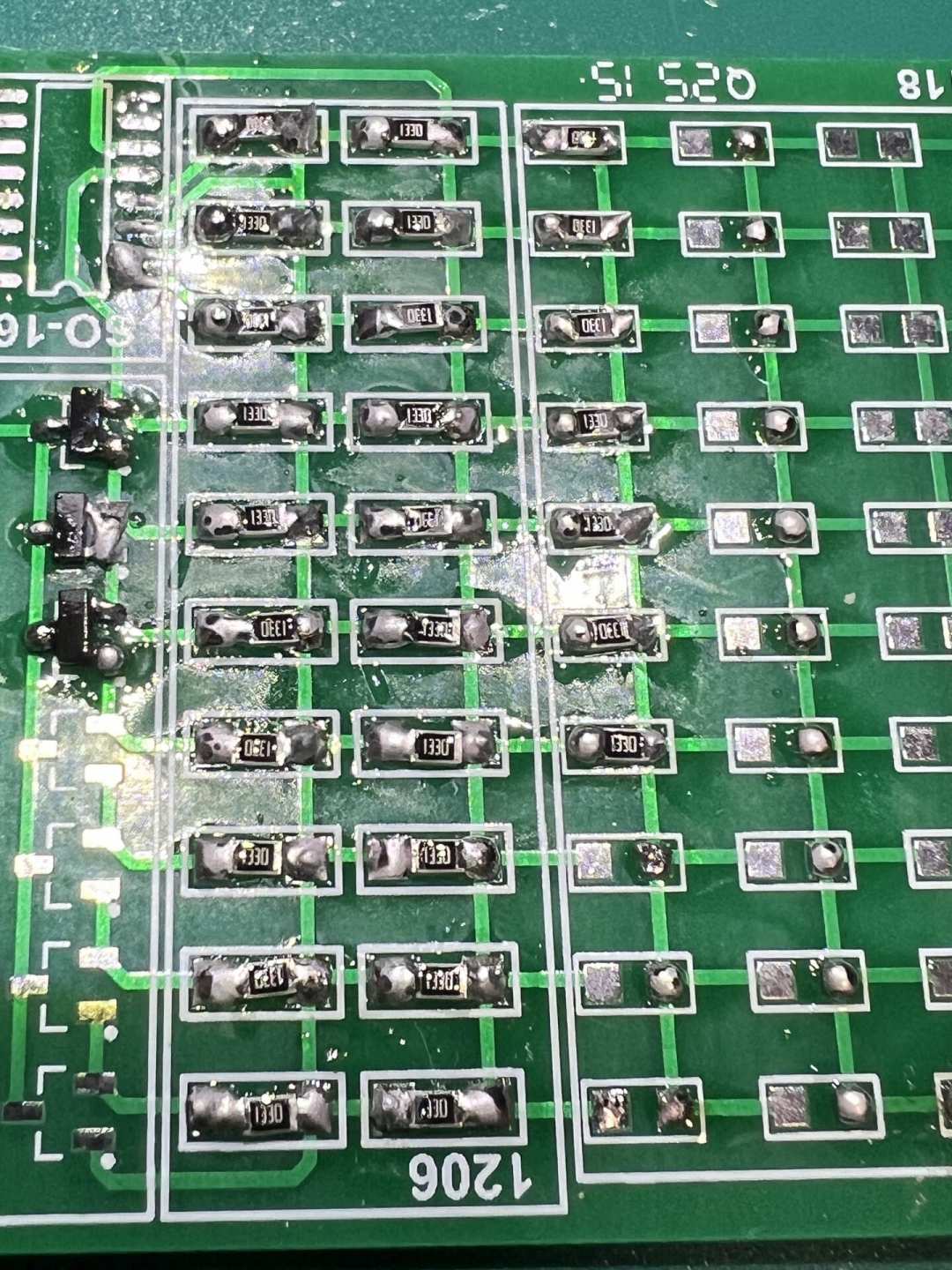

先看那条求改进帖子下的150多条"诊断"。去掉重复的，其实就四条：
一是烙铁头太尖。新手烙铁标配的尖头看着精细，实际热容小、接触面小，碰贴片焊盘像用牙签给大锅加热。
二是温度到了，热量不够。很多人设了300度，锡丝一碰焊盘就缩成球不摊开——问题不在设定，在回温。廉价烙铁一碰板子就掉温，助焊剂先烧干了，焊点就坑坑洼洼带粘连。评论区给的办法很实在：温度打高一点、动作快一点，让助焊剂还能覆盖住焊点。
三是没用助焊剂。二十多条评论里，提助焊剂的占了一半。拖焊不上助焊剂，等于主动让引脚连锡。
四是锡丝太粗或太差。实验室公用的粗锡丝焊贴片，跟拿铁锹修表带一样。焊贴片至少要0.5mm，有条件上0.3mm。
这四条里，被现场采纳最多的那条建议说得很具体：换K头（刀头），只有刃口上锡比较可控，焊电阻还能两侧同时加热对位。小红书这也直接指向今天的主题：头型。
头型之争，物理上一句话就能说完

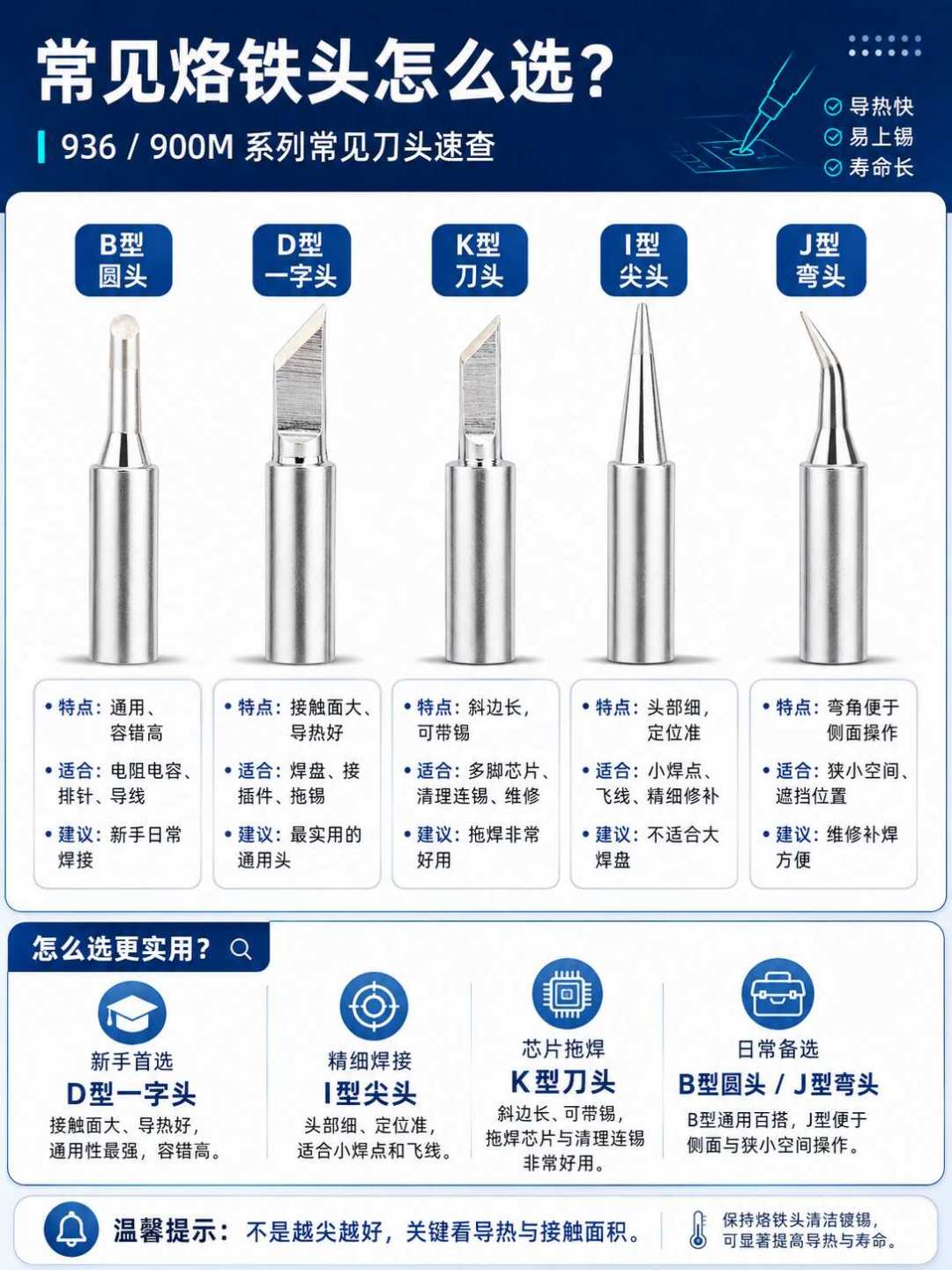

知乎最近有篇讲"选错烙铁头有什么实质影响"的问答，答主是烙铁头工厂从业者，内容带广告味，但结论和评论区老哥们殊途同归：烙铁头型号选错，再好的焊台、再熟练的手法，也焊不出标准焊点。知乎刀头、尖头、马蹄头的差别，就是接触面积、热容量、储锡量这三个数。
尖头（I头）：接触面最小、热容最低。焊0402以下的细活、单脚补焊时精度最高，但只要碰稍大的焊盘或接地脚，瞬间掉温，焊锡润湿不开就是虚焊；为了补热多停留几秒，焊盘就起泡。评论区有位说得直接：并不是尖头越尖越好，没有空间限制时，优先选接触面大的头。
刀头（K头）：刀面能拖、刀尖能点，热容适中，是评论区推荐度最高的"第二颗头"。短板也明确：头宽，高密度引脚容易连锡，而且像那条高赞评论说的，空间小的地方刀根本伸不进去。
马蹄头（BC头）：热容最大、储锡最多，专治大焊盘、地线、接插件这种吃热量的焊点。拿它焊贴片就是锡水横流的事故现场。
所以"刀头还是尖头"的标准答案是看对象：焊贴片电阻电容、SOP芯片，用刀头；修0402以下、元件挤的板子，用尖头或弯尖——评论区专门有人提醒，弯尖焊贴片特别是0402以下，刀头根本焊不了；焊大焊点、线材，才轮到马蹄头。
低温锡不是通关秘籍
争论里最容易带偏的一句话，是"拖焊必须用低温锡"。有人坚持高温锡照样拖不动的说法，那条拖焊视频的作者自己就回应：他日常用的就是无铅高温锡。哔哩哔哩
低温锡丝（锡铋合金，熔点138度上下）确实好化，对回温差的烙铁友好，但它有两笔账：一是含铋的焊点偏脆，机械强度不如常规锡铅或无铅焊点；二是后面再换回普通锡丝，残留的低温锡会把整个焊点的熔点拉低，温度曲线全乱。
真正的拖焊公式不是低温锡，而是：够用的热容（刀头）＋足量助焊剂＋别太粗的锡丝。烙铁实在拉胯，低温锡可以救急；烙铁不差，就别走这条弯路。
第二颗头怎么买，先看你的烙铁
下手前先确认接口——三个主流体系完全不通用，900M、C210、C245买错一个都装不上，不少人就是这么踩坑的。知乎
老936、907焊台用900M系列，一颗头几块到十几块，配一颗K头加一颗小号BC头，二十块内配齐；T12焊台配T12-K，普遍十几到三十多块；C210、C245一体头是这两年的新贵，C210主打精密维修，C245功率大、大小焊点通吃，但都要确认自家焊台认不认这个接口。
另外提个醒：最近知乎上冒出一批烙铁头科普文，大多出自东莞几家厂商账号，技术内容可以参考，但每篇结尾都引流"欢迎采购打样"，看的时候记得把广告摘出去。
练习路径：别一上来就碰0402
最后给一条对照过多个教程和晒单帖的路径，社区里练出来的基本都是这个顺序：

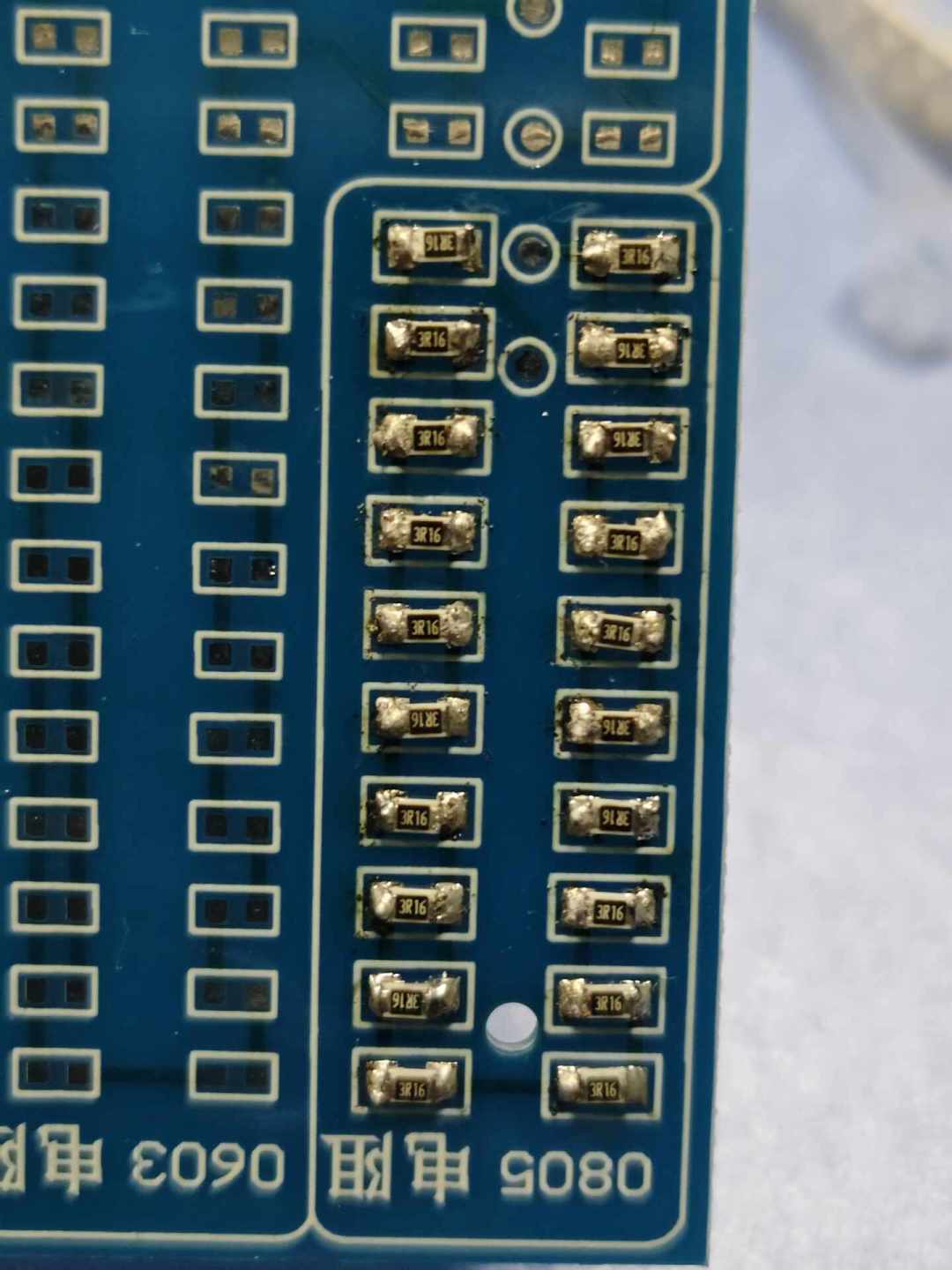

先用1330、1206、0805的大号贴片电阻练手，废板或练习板都行，目标只有一个：焊点圆润、不连锡。然后是0603，开始检验手稳和温度控制。再往后是SOP8、SOP16芯片，先点焊对角两脚定位，对齐了再逐脚焊。等引脚密到逐脚费劲，才轮到拖焊：涂助焊剂，刀头刃口带锡，顺着引脚扫过去。小红书上那条"学完一分钟焊好STM32"的教程，拿了几百收藏，收藏的就是这一步。小红书
温度给个参考区间：有铅锡丝300到350度，无铅要抬到350度上下；每次接触控制在3秒内，别靠延长时间补热量。怕烫坏焊盘的可以看个实测：有人换鼠标微动，焊台设322度，很难把焊盘干掉。哔哩哔哩安全余量比你想的大。
什么时候放弃手焊？当板子上全是0402、QFN这种密度，锡膏加加热台回流，比手焊便宜也更稳，这里就不展开了。
最后三句话带走：
第一，大多数人的第二颗头，就是刀头，936党十块钱以内，是这笔爱好里杠杆最高的消费；第二，助焊剂比锡丝重要，低温锡是救急不是常规配置；第三，焊点丑先怪工具匹配，别急着怪手——那150条评论，没有一个人让楼主换手。
