比美军“鱼鹰”更先进!意大利重拾苏联路线,推出“完美”旋翼机

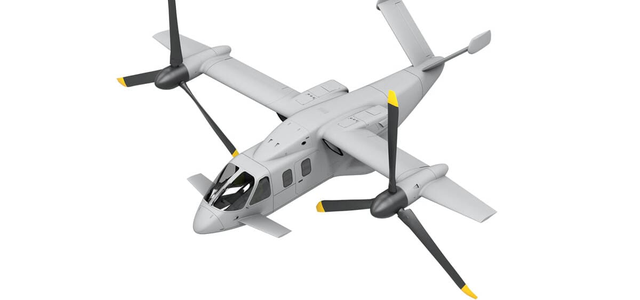

近日,意大利莱昂纳多公司发布了新一代倾转旋翼机概念ATA-NXM,意图通过集中式动力布局解决传统倾转旋翼机结构重、造价高、维护难的问题。该设计借鉴了苏联米-30的技术路线,将发动机从翼尖移至机身根部,旨在优化结构与成本,但也面临传动系统可靠性的严峻挑战。
01技术背景:传统倾转旋翼机的结构性痛点
以美军V-22“鱼鹰”为代表的传统倾转旋翼机,虽然融合了直升机垂直起降与固定翼飞机高速巡航的优势,但其设计存在固有缺陷。传统布局将沉重的发动机短舱和倾转机构置于翼尖,导致机翼承受巨大弯矩和扭转应力。为此,设计必须在机翼内部铺设复杂传动轴并大幅加强结构,造成飞机结构重量占比居高不下,有效载荷能力受限。
复杂的机械结构直接推高了造价与维护成本。V-22每小时飞行成本高达数万美元,民用型号AW609售价约2500万美元,远超同级别直升机,严重阻碍了其在民用市场的普及。
02ATA-NXM方案:集中式动力布局的革新
针对上述痛点,ATA-NXM采用了颠覆性的集中式动力布局,将两台发动机从翼尖移至机身两侧的机翼根部。翼尖仅保留旋翼和必要的倾转机构。这一设计将发动机质量从力臂最长的翼尖移向机身中心,大幅降低了机翼的弯矩和扭转应力,使机翼结构得以减重。
- 气动与结构优化
发动机不随旋翼倾转,短舱可设计为流线型,减少飞行阻力;机翼设计更轻、更细长,有望提升航程与速度。 - 成本与研发周期缩短
直接借用现有成熟涡轴发动机,无需专门研发复杂的翼尖冷却润滑系统,预计开发时间缩短50%。 - 维护便利性提升
发动机位于机身两侧,地勤人员触手可及,日常检查与更换更加便捷。
03潜在风险:传动轴的可靠性挑战
尽管集中式布局具有显著优势,但也引入了新的技术风险。在ATA-NXM架构下,机翼内的驱动轴成为动力传输的“主动脉”,需在全飞行剖面内持续高转速运行。这要求传动轴具备极高的疲劳寿命和可靠性,以防止因挠性变形引发共振。此外,长距离动力传输带来的机械摩擦损失、热能累积以及润滑冷却系统的增重,可能抵消机翼减重的收益。
更严峻的是生存力问题。横贯机翼的高速驱动轴构成了致命的“单点故障”风险。一旦机翼受损导致轴系断裂或卡死,飞机将瞬间丧失全部动力,其生存概率低于两侧动力独立的传统翼尖布局。莱昂纳多寄希望于高性能复合材料传动轴来解决这些动力学与增重难题。
04技术渊源:苏联米-30的历史回响
这种将发动机与旋翼分离的构想并非首创。早在上世纪80年代,苏联米里设计局在米-30倾转旋翼机概念中,就将两台TV3-117涡轴发动机置于机背上方,通过传动轴驱动翼尖旋翼。该项目虽被列入1986-1995年国防计划,但最终因苏联解体和经济崩溃而终止。ATA-NXM可视为该技术路线在现代材料与工程条件下的重启与验证。
| 对比维度 | 传统布局(如V-22) | ATA-NXM集中式布局 |
|---|---|---|
| 发动机位置 | 翼尖 | 机身两侧机翼根部 |
| 机翼受力 | 承受巨大弯矩和扭转应力 | 大幅降低弯矩和扭转应力 |
| 动力传输 | 横向轴主要起应急备份作用 | 长驱动轴为全时动力主动脉 |
| 结构特点 | 机翼厚重,需加强结构 | 机翼轻便,可设计为细长型 |
| 维护便利性 | 翼尖位置高,维护困难 | 机身两侧,易于接近 |
| 主要风险 | 造价高昂,经济性差 | 传动轴疲劳与单点故障风险 |
ATA-NXM与传统倾转旋翼机技术对比
ATA-NXM目前处于概念研究阶段,其设计支持8至18吨的起飞重量范围,并采用V型尾翼与前置鸭翼组合以增强飞行品质。其最终能否成功,取决于莱昂纳多对传动轴等核心技术的攻关能力及市场对这一技术路线的认可。
