穷孩子也能坐上奔驰,599元WIFI映泰B550M SIVER主板评测
大家好,我是胆小鬼尹志平,很高兴我们又见面了,大家新年快乐。
599元的B550M,带WIFI,带2.5G网口,带drmos,带ACL1150,这是想都不敢想的,我记得最便宜的B550M是技嘉b550 aorus elite(供电拉跨),华擎的B550M PRO4 微星的火箭炮打折的时候,但是,这些B550M总是给我感觉差了那么点意思。
正好京东最近上架了一款映泰的B550M SILVER主板,我们来一起看看吧.

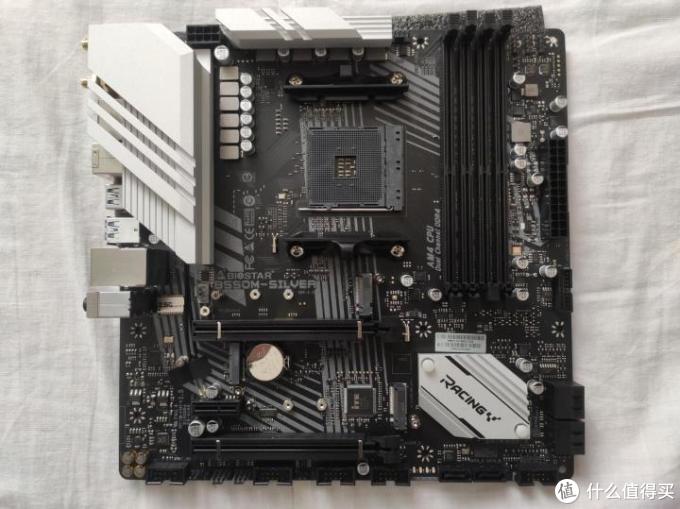

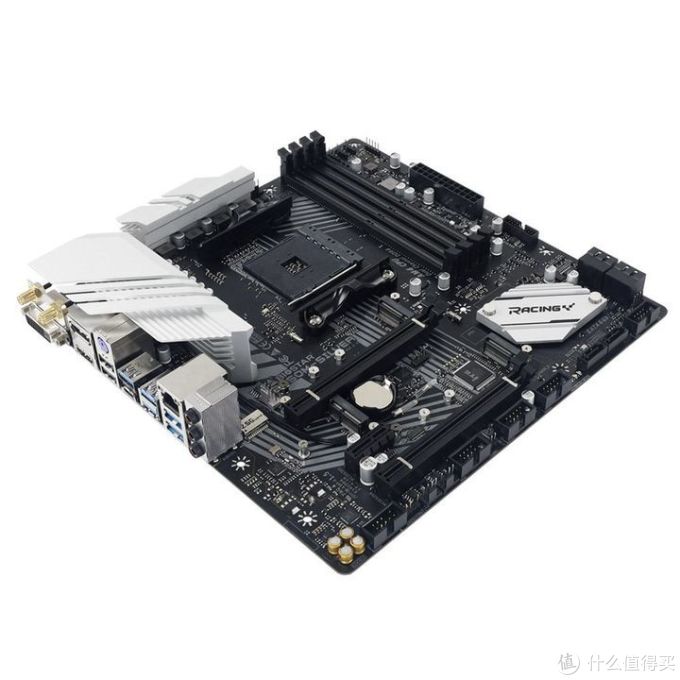

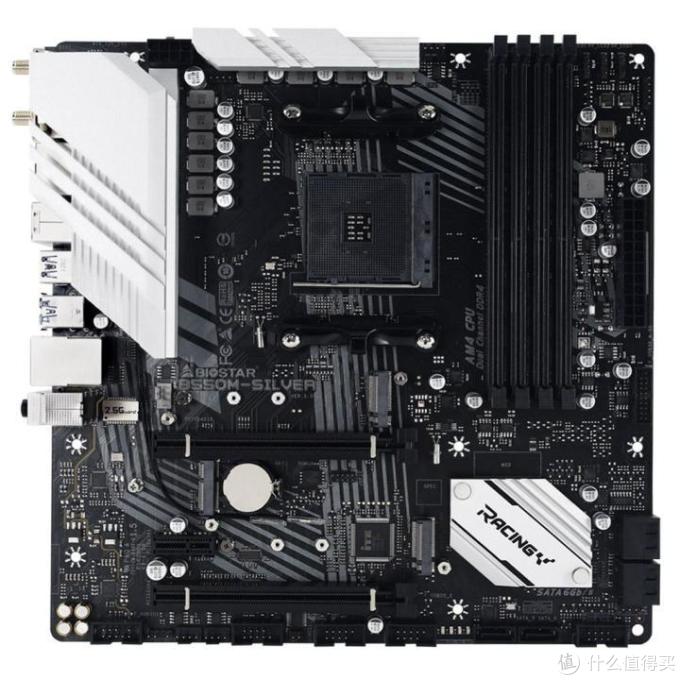

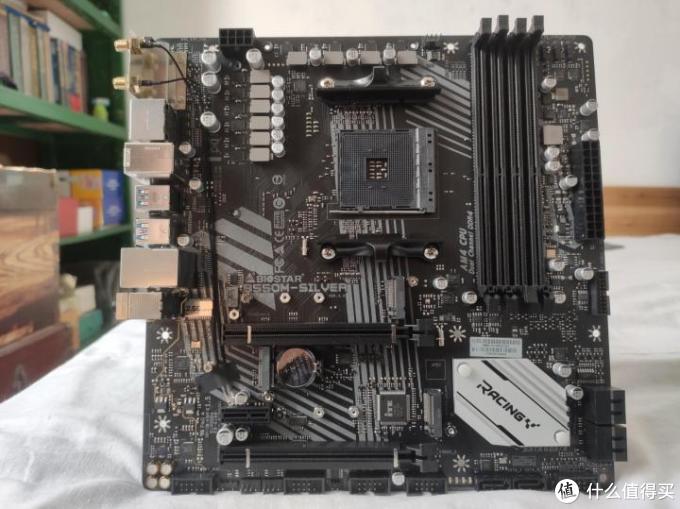

主板整体图如下:
看官网图感觉还是有点小帅的。
整体图

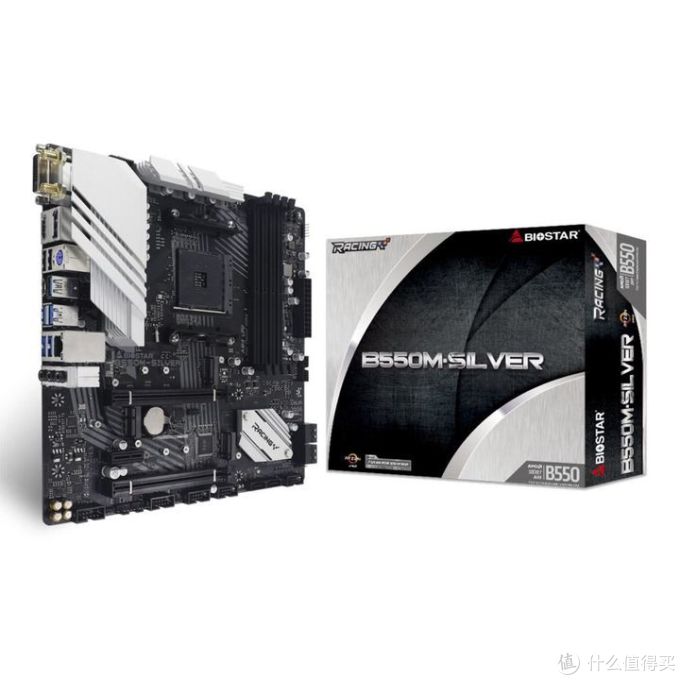

包装盒

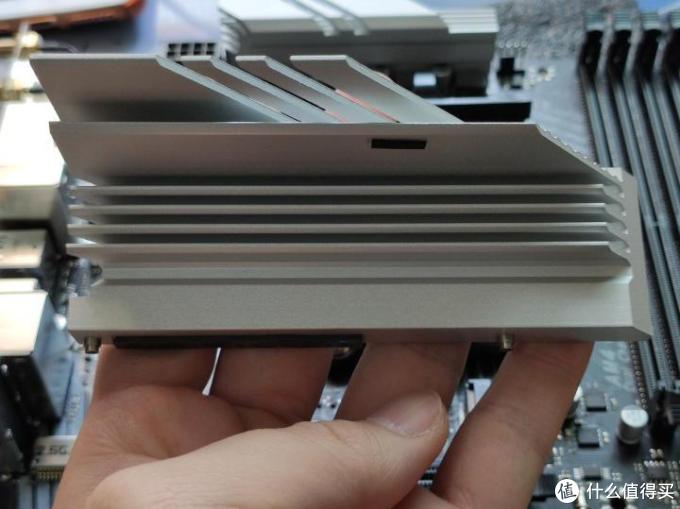

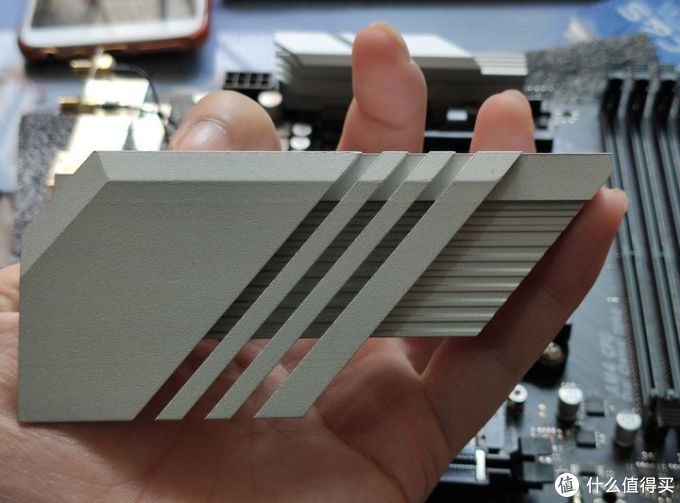

主板的散热片:
散热片并没有覆盖到电感部分,并且M,2没有装备散热片,但是预留的螺丝孔位???

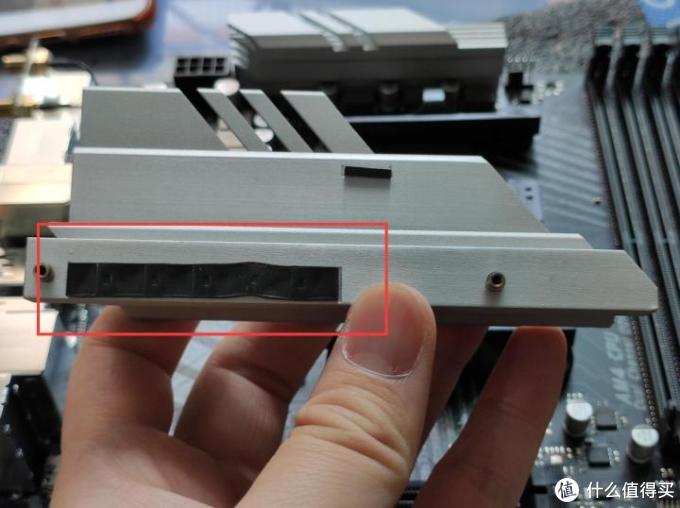

映泰这工人手法有点好啊,导热垫刚刚好。。。

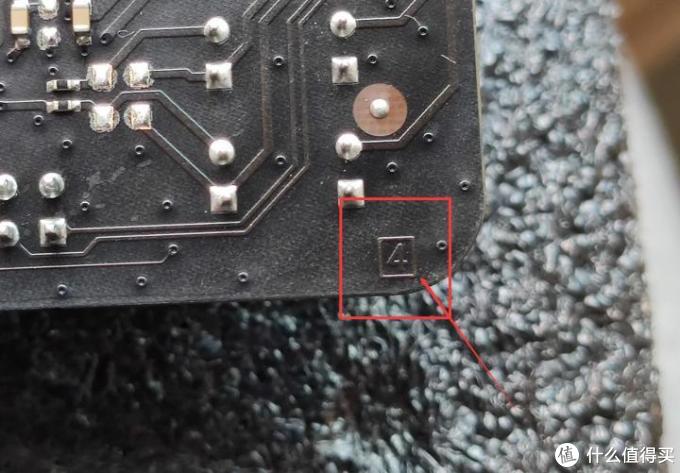

主板是4层板

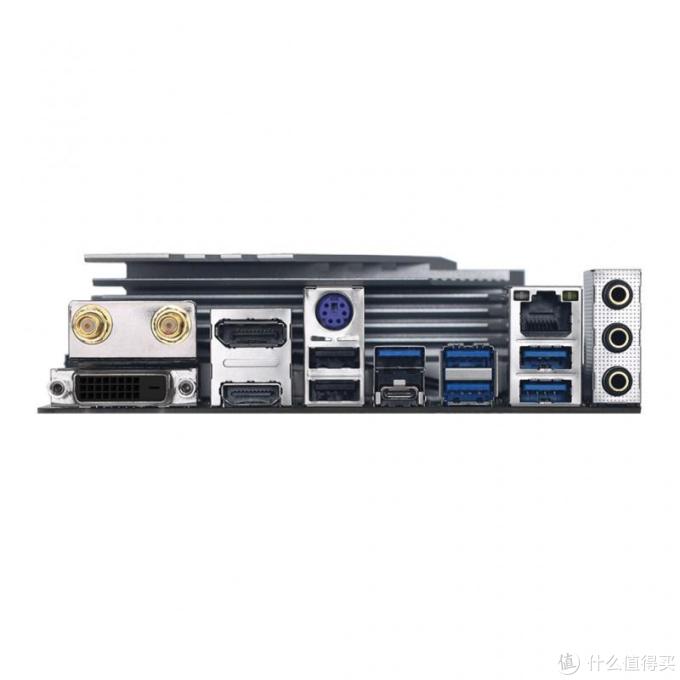

我们先来介绍一下主板的IO部分:
预留了一个WIFI扩展口(目前只要在京东好评带图5张就会送无线网卡,价值100元)
核显接口部分:
1个DVI接口(1920 x 1200 @60Hz)
1个DP接口(4096 x 2160 @60Hz)
1个HDMI接口(4096 x 2160 @60Hz)也就是HDMI1.4
扩展USB部分:(从左到右,从上到下)
1个PS/2 鼠标键盘2合1的接口
2个USB2.0接口
1个USB3.2Gen2 10GB/S速度
1个USB3.2Gen2 10GB/S速度 Type C口
4个USB3.2Gen1 5GB/S速度
1个LAN口(2.5G)
音频3口(麦克风,耳机(音响) 音频输入(这个我从来没用过)
总体来说一共一共了7个USB口,还有一个Type C口,扩展部分算得上挺强了。
音频口一共3个,没有其他主板的6个的那样(也用不上,买这个价位的)最值得开心的核显部分扩展很强,DVI这种老接口都在,这样给用核显的用户提供了方便,家里的老爷显示器直呼内行,剩下1个转接头的成本。
IO部分
主板拆解图如下:
2条PCIE X16插口(靠近CPU的的PCIE X16的支持PCIE 4.0协议也就是64Gb/s)
2个最大2280长度的M2接口(靠近CPU的支持4.0协议,也就是64Gb/s)
这2个M.2接口都支持sata(6Gb/s)的固态,就是一些非nvme协议的M.2接口的固态,比如三星860EVO NGFF sata协议固态
1个WIFI3 M.2接口(支持WIFI和蓝牙)
6个Sata接口(当SATA模式占用第2个M.2接口时,Sata_5接口就会不能使用。或者PCI-E模式占用第2个M.2接口时,Sata 5和6就不能使用。)
1个前置音频接口(要玄学音质就要接这个口才行,后置的3孔是不行的)

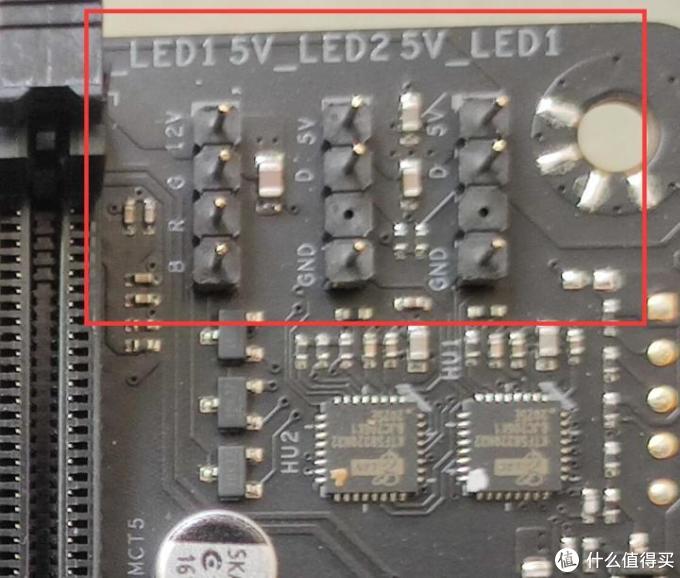

1个12V RGB接口 在左上角,给一个好评
2个5 ARGB接口 在左上角,给一个好评
4个风扇fan接口
1个前置USB 3.0接口,在24供电旁边
2个前置USB 2.0接口
总体扩展来说,给的非常充足了,在这个价位没理由说不好。
5V和12V接口

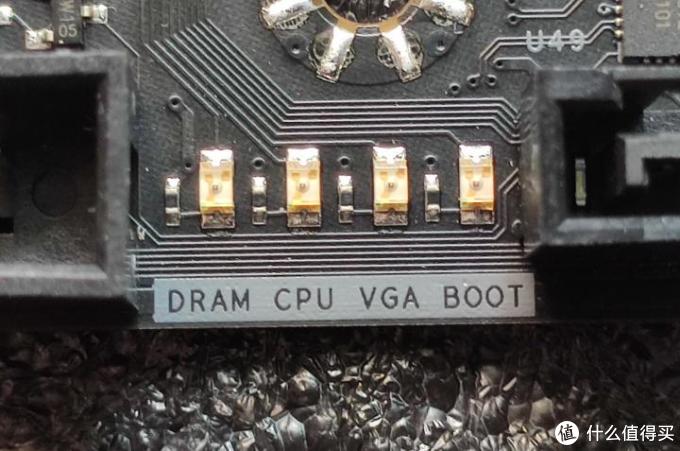

主板的甄错灯,可惜全部都是红色的灯光,希望改进成彩色更直观

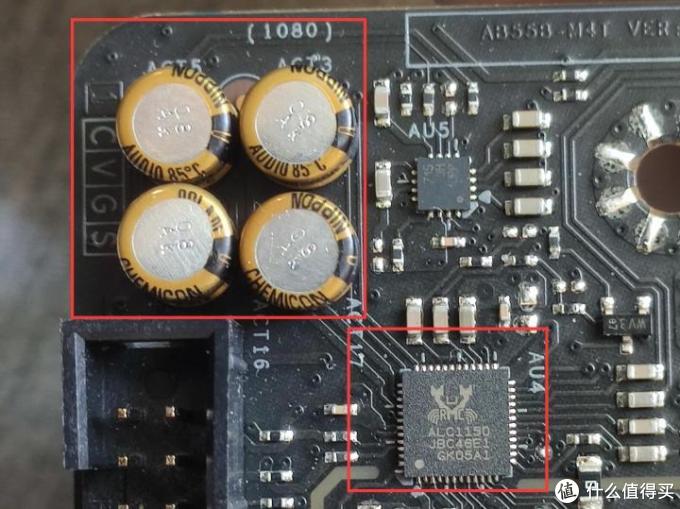

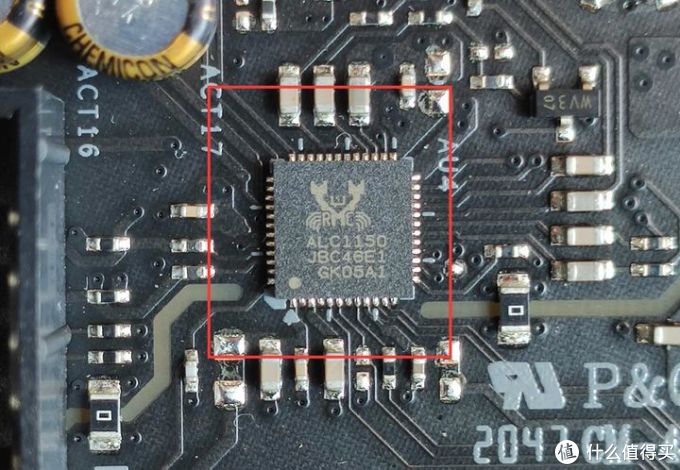

主板音频芯片是瑞昱ALC1150
这个芯片对比ALC的892是要好的,比如微星的B550M火箭炮之类就是892。
值得注意的是,映泰说要享受高清音质的话要接前置音频口才行,后置的无法高清音质的,意思就是插机箱上面的音频口
音质方面:(玄学)
测试设备:
歌德的SR80E
飞利浦的SHP9500.
试听歌曲:
异乡人:肖战
踩影子:肖战
沧海一声笑:肖战
试看神剧:肖战大陆
首先,作为”小飞侠“的我首先在2021.2.21的凌晨听了肖战的异乡人,当肖战开口唱出:异性带月的奔波,只为一扇床的时候,我已经被肖战的优美而深沉的声线震惊的无法自拔,一瞬间就开启了我记忆深处的“痛”。但是当肖战唱完最后一句“给我温暖陪伴我左右”的时候,我感觉到脸上湿润润的,我不知道那是什么,我也不知道为什么我的脸上会有水,后来在听肖战的“踩影子”,我才知道,那个叫眼泪,是泪水,是幸福泪水,是它 ,是它,是肖战,唱动了我心中的坚硬的磐石,后来的“肖海一声笑”真的感觉自己幸福要命,用两个字总结就是“窒息”,无与伦比的“窒息”。
后来在看了肖战大陆,我终于明白了,这个ALC的1150根本无法发挥出肖战的声线优势,否则今年戛纳奖必定是肖战咆哮。。。。
(以上不接受反驳,如果有反驳的,我直接自杀)
如果有小可爱购买这个主板听不到以上我所说的情况,我建议你先煲主板,先煲300小时起步,煲过了7天无理由退货你就知道什么叫社会音质....
总结:主板采用了ALC的1150在这个价位是值得表扬的,虽然没什么我听不出来区别,但是总感觉赚了的感觉,主板也做了音频切割线。

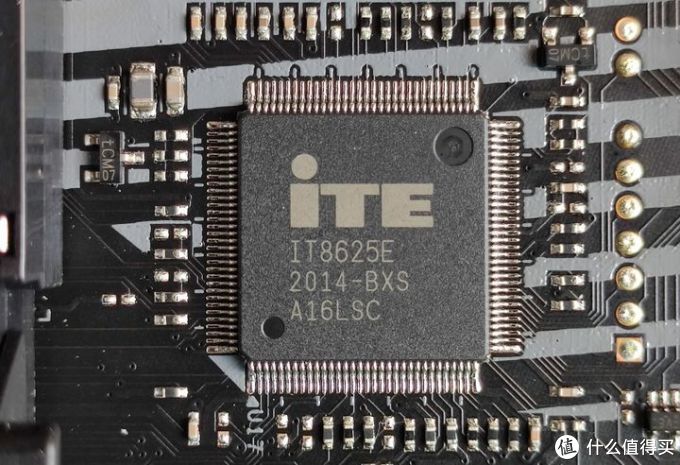

主板的监控芯片:联阳IT8625E (Super IO)
这个芯片用来监控风扇转速等功能。
联阳IT8625E (Super IO)

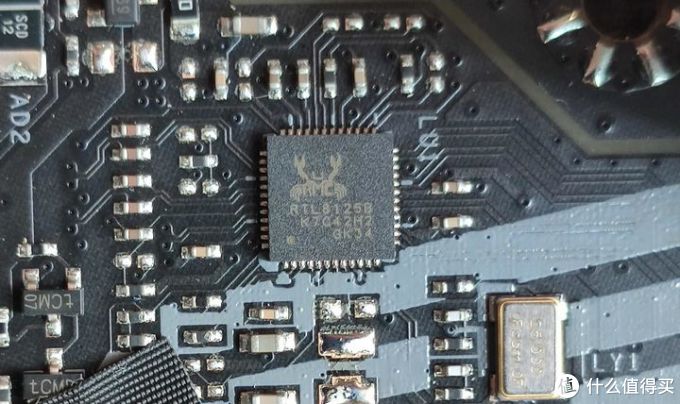

主板网卡芯片:RTL8125B
RTL8125B是2.5G的芯片,这个好评,在599的价位,并且还做了一个加强,如图所示。
RTL8125B

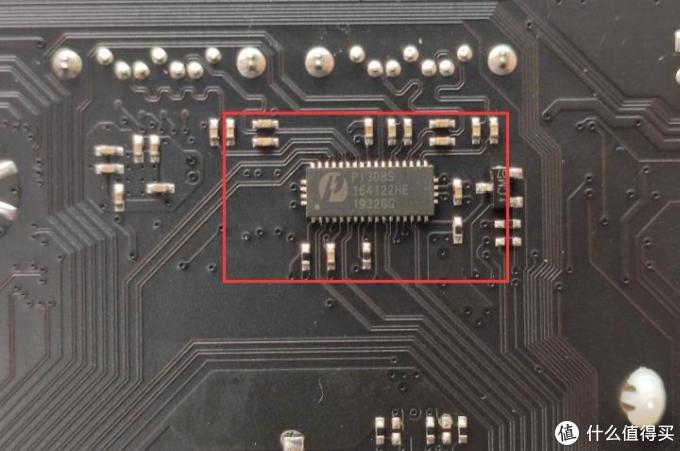

主板的PCIE切分芯片:P13DBS 在主板的背面

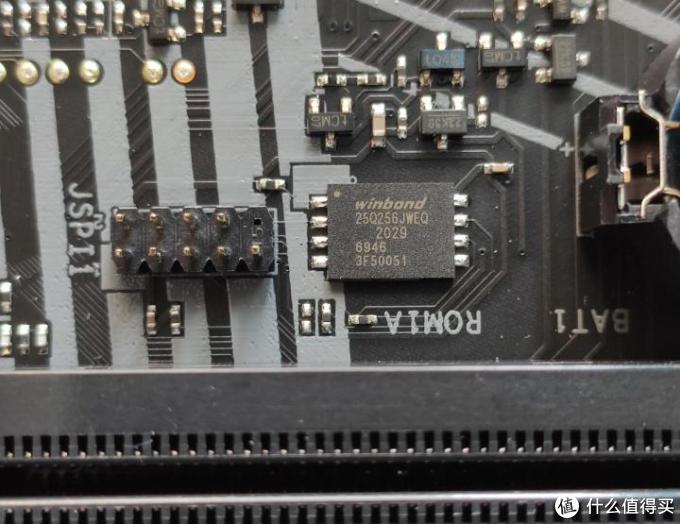

主板BIOS芯片:25Q256JWEQ (32MB容量)
25Q256JWEQ

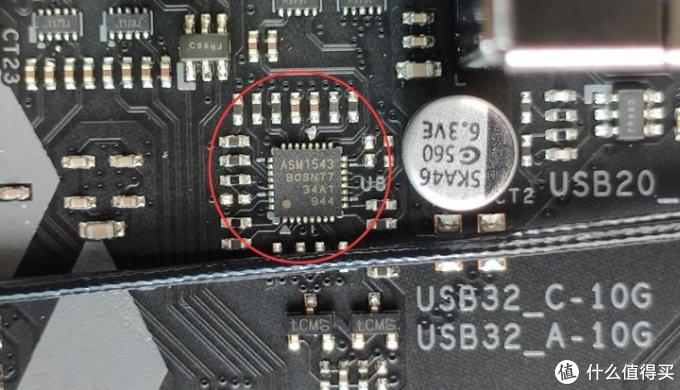

主板USB3.1芯片:ASM1543
ASM1543

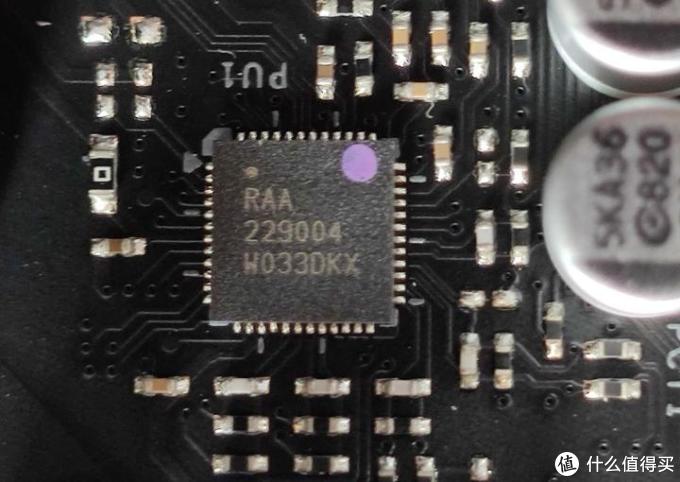

主板PWM:RAA229004(瑞萨)
RAA229004
主板MOS型号:NCP 303151A (50A)
NCP 303151A (50A)

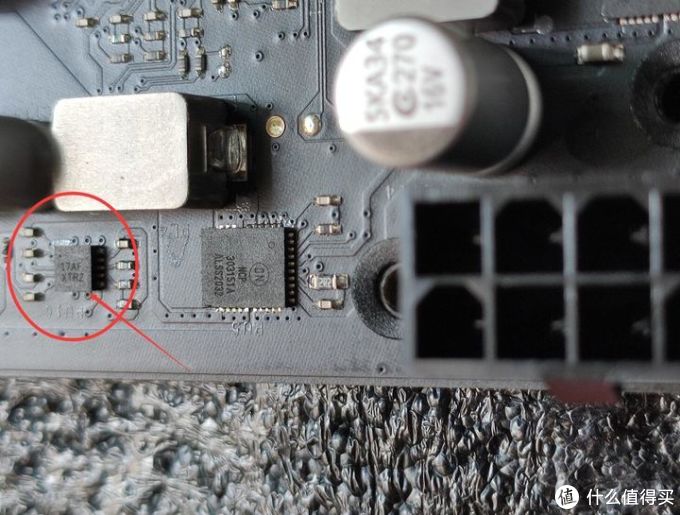

主板倍项器:ISL6617A 丝印号:17AF
技嘉b550M aorus pro同款倍项器,1共有4颗,还有1颗在前面,映泰这骚操作。
ISL6617A
ISL6617A

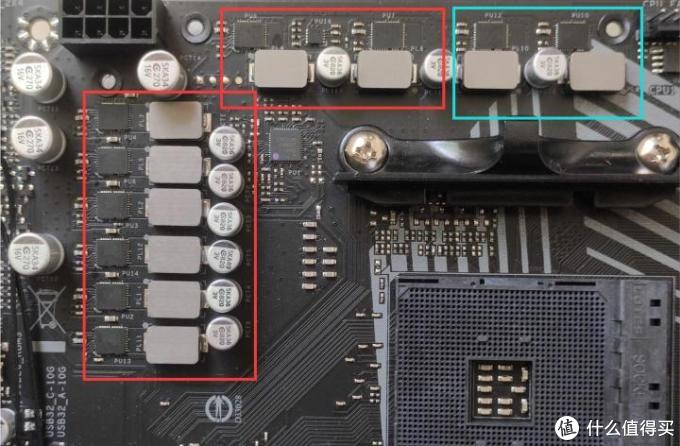

主板供电推测:8+2供电,也可以叫加强型4+2.
供电能力推测:带5900X和5900X以下没啥问题了。
主板供电能力推测(个人觉得):
B550M天梯图(我没测过的就不在里面):
T1:微星B550M迫击炮 华擎B550M钢铁传奇
未来可能T1的:技嘉B550M aorus pro p(记得带P,这个2020年底出来了,但是京东一直没上架)
T1.1:华硕B550M TUF 映泰B550M SILVER
T2:微星B550M火箭炮,华擎B550M pro4
8+2供电,也可以叫加强型4+2.

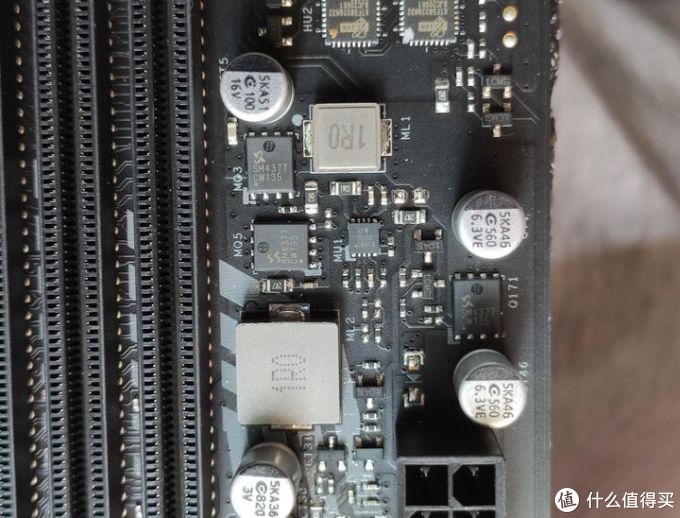

内存供电采用APW8828+SM4377 (30v 50A)
APW8828+SM4377
主板测试平台:
处理器:3700X 20年产的一颗 1.45V 4.5Ghz
内存:科赋CJR 8X2 3733
电源:安钛克白金1000瓦
显卡:2070S索泰
散热器:BQ dark pro4(这个挺垃圾的,买了后悔,完全没有猫头鹰好,价格还差不多)
测试项目:
aid64烤鸡FPU 从凌晨3点开始,到第二天早上10点都没重启,正常通过。。。
总结:其实看到这个供电规模就知道3700X之类的没啥压力了,因为我在老家没有5900X测试,所以没测试,测试也不算严谨,因为室温什么的都没算,但是这个板子在这个价位,我相信是没有对手了,我这样给大家算一笔账,就知道为啥没对手了。。
首先,599元的售价,还送一个wifi6的网卡,这个网卡你可以在二手平台100以下卖掉,假设卖了60元,然后599用上京东的500减去30的优惠卷,就是这个东西是500元的价位,那么这个价位B550M就不存在对手了,技嘉b550m aorus elite 微星的B550M迫击炮 华擎的B550M PRO都在599的价位,那么差距100元已经没有对手了,更何况这个音频芯片供电能力都要好的多,而且还带4年保修。

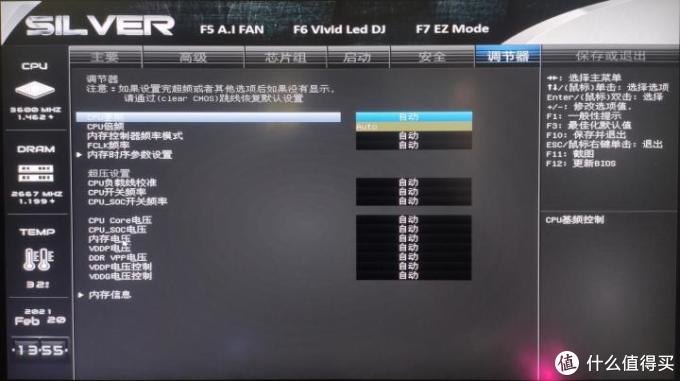

唯一对手只有一个:华硕的B450M重炮手,但是它是B450M,没有5V,这个就直接抬走了,你可能会说,BIOS方面的差距,我告诉你,不存在的,这个主板BIOS还算简单,并且FCLK还在一个页面,很好懂的BIOS,起码比技嘉容易看
感谢大家观看,希望能帮助到你,我是胆小鬼尹志平,我们下次再见。
