HBM是AI时代的关键存储技术，其产业链构成复杂且技术壁垒高。本文从技术原理、产业链上中下游到市场格局，系统拆解其核心构成与国产化现状，助你快速把握这一半导体赛道的核心逻辑与未来机遇。
智能速览
HBM通过3D堆叠技术实现高带宽、低功耗，是AI算力的核心内存芯片。
上游核心壁垒在制造工艺与设备，TSV、电镀等关键环节由日美企业主导。
下游需求主要由AI服务器驱动，占比高达70%，自动驾驶领域增速最快。
国内已掌握TSV等核心工艺，但缺乏量产经验，产业化落地尚需时日。
精华内容
HBM的崛起并非偶然，其背后是一条技术壁垒高耸、价值量集中的完整产业链。
何为HBM
HBM（高带宽存储器）是DRAM家族的一员，专为高性能计算场景设计。它采用3D堆叠工艺，将多块DRAM芯片垂直堆叠，再通过先进封装技术与GPU等芯片封装在一起，极大缩短了数据传输距离。这种设计使其具备高带宽、高容量、低功耗和小尺寸四大优势，成为新一代AI服务器和超级计算机的核心内存组件。
上游之困

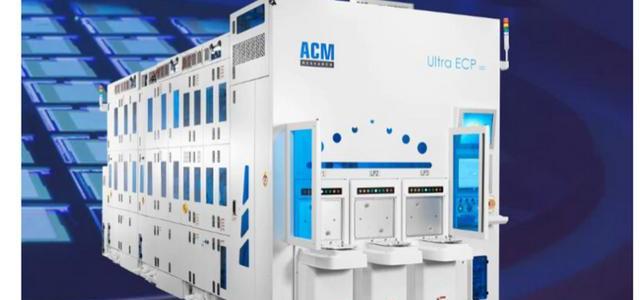

HBM制造的核心壁垒在于上游的设备与材料。其中，TSV（硅通孔）工艺是价值量最高的环节，成本占比约30%，市场规模预估达27.6亿美元。TSV技术如同为堆叠芯片打通垂直电梯，目前该环节的刻蚀、键合等核心设备及材料主要由欧美、日本企业掌控。国内企业如盛美上海在电镀设备、华海清科在CMP设备领域已实现部分突破，但在更核心的工艺环节仍有明显差距。
三足鼎立
全球HBM供给市场呈现高度集中的格局，由三星、SK海力士和美光三家海外巨头垄断。根据Trendforce数据，2024年三者的TSV月产能占比分别为45%、45%和10%，几乎瓜分了全部市场。预计2025年这一格局仍将延续，产能占比调整为47%、41%和12%。国内产品在此市场的份额目前几乎为零，商业化竞争压力巨大。
需求引爆
HBM的下游需求呈现爆发式增长，主要由三大领域驱动。AI服务器是最大的需求端，占比约70%，为AI大模型训练提供数据高速通道。高性能计算（HPC）作为传统核心场景，95%的设备依赖HBM。此外，自动驾驶成为未来的增长蓝海，预计以75%的高复合增长率领跑。机构预测，到2035年HBM单位销售额将较2024年增长15倍。
纵览HBM产业链，技术壁垒与市场机遇并存。虽然国产化道阻且长，但已在部分设备材料环节取得突破。未来谁能率先攻克量产良率难关，谁就将在全球AI算力竞赛中占据更有利的位置。
