matx的极限,11L?

24-03-28

之前组装的小体积机箱,都使用的itx主板、sfx电源或者1u电源,增加了额外的成本。这次规划了一下,打算组装一个matx机箱,还需要尽量小的体积。

硬件选择

使用了一部分手上的硬件

机箱:笨牛U45
主板:精粤b760m gaming
cpu:12100f
散热:1400evo
显卡:微星GTX 960 GAMING 4G(267*139*40 mm)
电源:爱国者EP550W全模组(140mmx150mmx86mm)

matx的极限,11L?

机箱选择了笨牛U45(标称295x157x255mm),安装sfx电源时支持289mm长显卡,240x210mm的主板。由于我使用了atx的电源,理论上只支持194mm长显卡。大概计算了一下,如果显卡槽位向下一位,就能在atx电源的基础上使用289mm的显卡,故选用了pcie槽位在第二位的精粤b760m gaming。为了方便理线,选择了全模组电源(长14cm)。

组装

机箱内部空间较小,安装起来稍显麻烦,尤其是一般atx电源模组线都比较硬,而且长度也很长,比较难以处理。

matx的极限,11L?matx的极限,11L?

点亮测试一下,确认可以点亮。

matx的极限,11L?

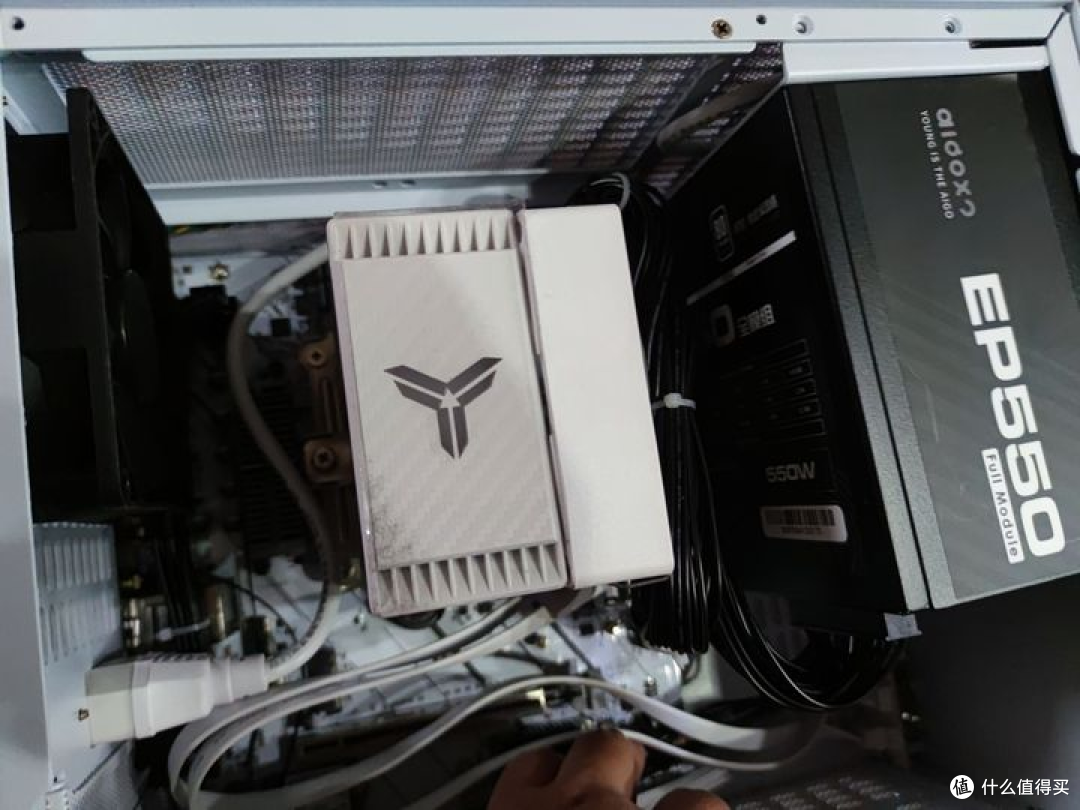

最后安装上显卡,内部空间还有一定余量,显卡也正正好好能放在电源下,不会被线材挡住。

matx的极限,11L?

大小对比

整体大小如图,对于这个体积还是很满意的。

matx的极限,11L?

最终效果

matx的极限,11L?

总结

此款机箱可以在使用atx电源的同时完美使用双风扇显卡,需要选择pcie插槽在第二位的matx主板。需要注意电源线的长度,以及电源线不能太硬。建议使用模组电源,直出电源可能会导致内部空间局促,或剪掉多余的电源供电线。
