装修复盘之一:弱电网络自己做软路由+ac+ap
不知不觉来大妈这9年了,从来都是只看,评论都寥寥无几,闲来无事,勾栏听曲写一篇文章把我最近装修及入住的所有坑过程给朋友分享下,本来想一次都说完的,想想还是分成几篇文章。
在20年房价的最高峰,一时冲动买了一套洋房顶复的房子,房子位于江苏大吊州中吴宾馆附近,花了近300个,磕磕绊绊历经各种停工维权,在23年1月份勉强交付,第一时间签订了装修公司,开启了我为期9个月的装修之旅。

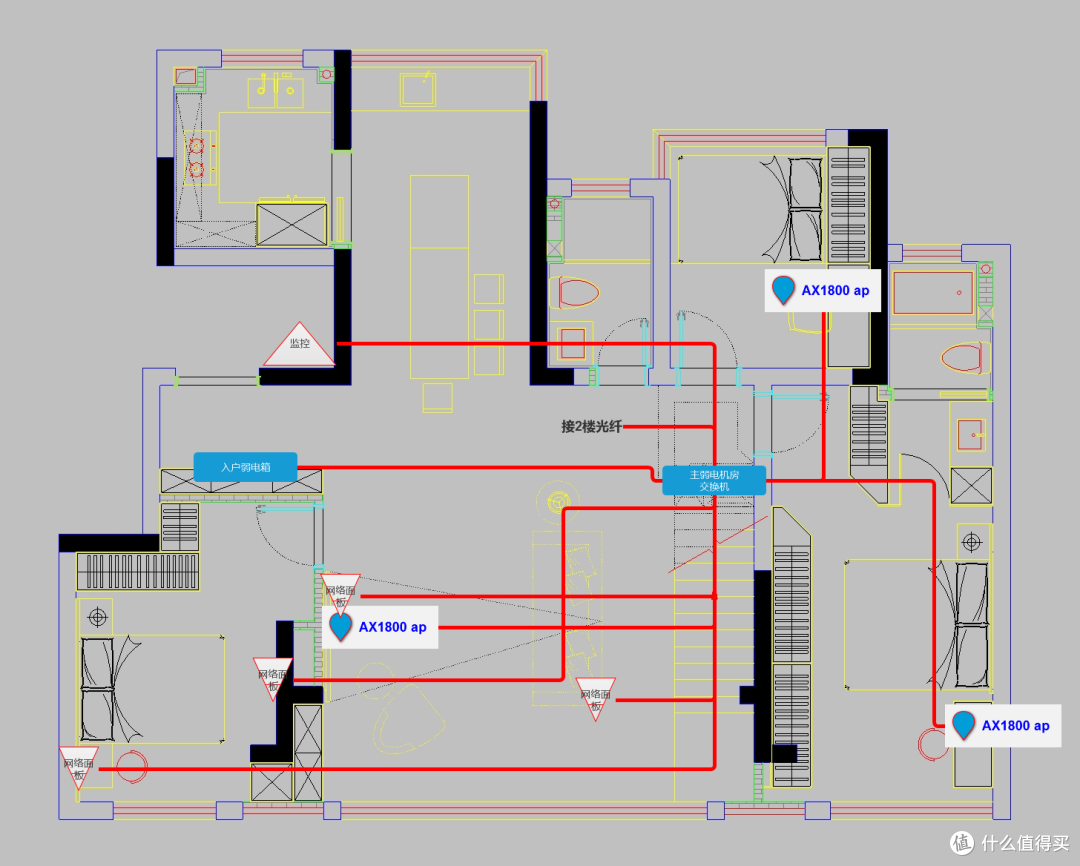

先上我家的平面图。

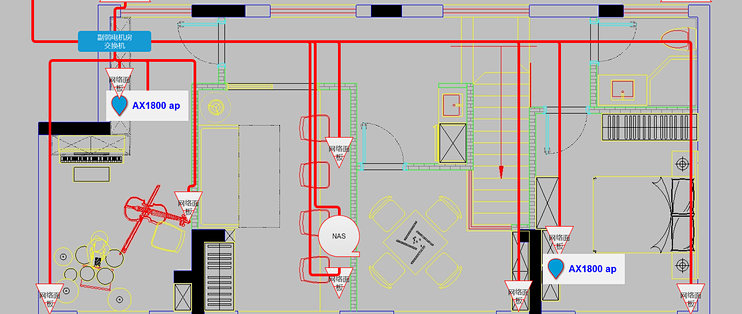

1楼2楼房子的入户弱电箱在入户大门正对面墙上,这样的位置显然不适合我等伪极客理想的地方,果断让装修公司把所有的汇聚的弱电箱搬到了楼梯下面,一起移动的就是弱电箱的光纤了。光纤开发商就在每一户预留了只有1米的长度,有3根(电信/移动/联通??),这个怎么移动到弱电柜是一个问题,楼层直接的互联也是问题,考虑再三,用光纤。楼层与楼层直接的数据交换用带光口的交换机;接下来就是按照每个房间的需求,安排网线点位。开始的设想是每个房间有2个网络口,一个电脑,一个电视,排除了不需要用的点位,全屋一共12个网络面板接口,每层安排2个无线AP;嗯!需求搞定,开始画网络拓补图。
基础网络拓补图1.光纤工程
基础搞定,开始设备选型,首先是光纤的迁移,有3芯入户,我买个4芯的总没错吧,嗯下单,光纤汇聚,弱电箱4口,柜子里8口,楼上4口,准没错;下单!
光纤4口光纤终端8口光纤终端光纤拓扑光纤预留的口有点多,但是谁家装修没留亿点点余量呢。
2.交换机
公司前段时间搬家,机房也一起搬走了,有2台华为的S5720-28C的交换机用不到了,这不正好么,带光口,带电口,WEB管理带vlan,完美啊。迅速跟boss打了声招呼,安全到家。
可惜没有光模块,只能下单买了
这种光模块有很多种选择,我选的是单纤1对1的,一蓝一黄成对使用。也有那种双纤的,兜兜里米不够,只能挑便宜的下单。
3.路由器
之前很早在色魔张大妈上看各种各样的软路由,这次趁着装修,再不上车真对不起我等伪极客,基础需求:功耗低,网口够,散热好。趁着去年618,在PDD上下了畅网的N100小机器。
插了一根不知道哪来的NVME的256G硬盘,准备安装虚拟机。
PVE的安装流程这里就不在赘述了,给个传送门
我在PVE里面安装了3个虚拟机,分别是爱快主路由,istoreOS旁路由,集客AC控制器。
首先是aikuai的安装,这里引用其他大佬的文章,就不赘述了。
这里不一样的是,我直通了3个接口给爱快,一个是wan口,一个iptv的口,一个lan口。
isotreOS的安装我也给个传送门:
集客AC传送门:
4.AC+AP
之前的老房子,由于承重墙比较多,买了3个小米的AX1800组的mesh网络,用了2年感觉还挺稳定的,现在搬了新家,这3台设备的去留让我头疼,直到看到了一篇文章。
方法一(SSH办法替换ubi分区,无需要拆机)
1.通过网络上的办法获得SSH权限,并登陆到ssh控制台
2.通过scp或者wget等方式将ubi固件(ubi-JIKEAP_AX5RM.img)上传到路由器/tmp目录
3.通过scp或者wget等方式将ubidetach文件上传到路由器的/tmp目录
4.通过scp或者wget等方式将go.sh刷机脚本上传到路由器的/tmp目录
5.给脚本执行权限
root@XiaoQiang:/tmp# chmod +x /tmp/go.sh
6.运行刷机脚本
root@XiaoQiang:/tmp# /tmp/go.sh
7.断电重启
方法二(TTL办法uboot刷机, 需要拆机, 需要TTL)、
1.通过网络上的办法获得SSH权限,并登陆到ssh控制台
2.通过执行如下命令,启用TTL和uboot启动等待, 执行完以后重启路由器
nvram set uart_en=1
nvram set boot_wait=on
nvram commit
3.连接路由器的TTL, 使用putty或者其它软件连接ttl并进入uboot命令行
4.路由器的网口有线连接电脑的网口,设置电脑的IP地址为192.168.31.100
5.电脑上启动tftp服务器,并把升级固件(也叫方法二固件)放在tftp软件的同一级目录下
6.在uboot里执行下列命令刷机:
tftpboot JIKEAP_AX5RM_IPQ60XX_1000M_WIFI6_FREE_6.3_2020061908.bin && imgaddr=$fileaddr && source $imgaddr:script

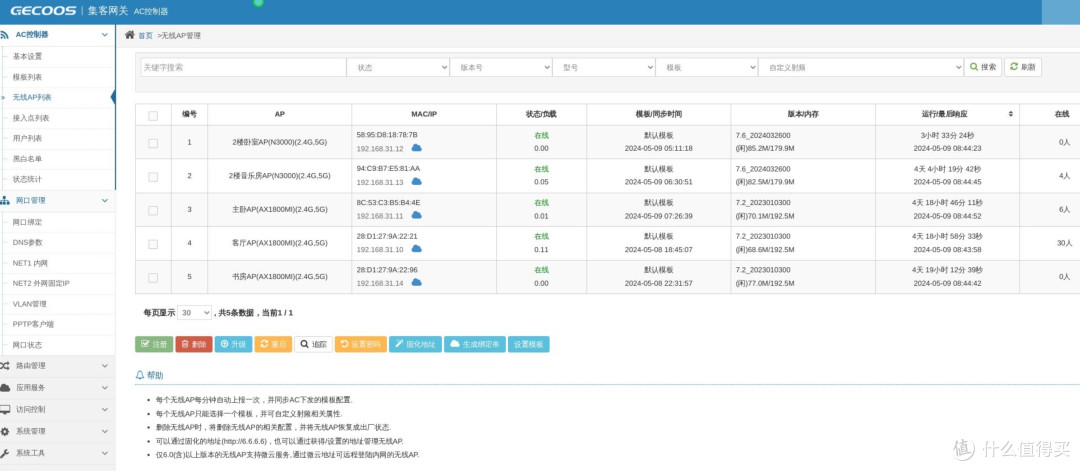

完成以后WAN口接上内网,一会会功夫,AC控制器那边就显示了这台AP
第一次写文章,写的有点乱,下一篇我把装修的全屋智能写一下。
