远程控制单元楼门禁,接入米家
一、前期准备
旧话机是视得安980,因为早停产了,所以买了一款兼容机。其他门禁电话也是大同小异,基本可以通用。
1、确定开门需要按多少个按钮。
在没人按你家楼下门禁的时候,大部分话机直接按开锁键是没用的,需要先按一下对讲键(或者提起话机),然后再按开锁键。那就是需要用到两个按钮,就选择两路继电器的模块。
如果你家话机不需要先拿起话筒,直接按一下开锁键就能开锁,就买单路的就行。
(一般人看到这就行了,后面的这些超纲了。如果你的需求比较复杂,比如远程开门的时候提起话机,这样相当于跟楼下对讲,话机会有声音,你想远程开锁的时候屏蔽话机声音,那就买多一路的(原本2路,多一个功能就变成3路继电器模块了),如果想让带摄像头的门禁屏幕不亮,就再多买一路的(4路))
2、判断话机电压
注意:人体的安全电压是36V
用万用表测一下话机的电压和正负极。红色笔接正极,黑色笔接负极,如果没法判断正负极,万用表显示电压是负,那就说明红色笔接的那根线是负极。一般电线红色是正极,黑色是负极。或者看话机电路板,接线的地方一般有标,+、V、VCC代表正极,-、GND代表负极。
我用的话机是19V的,选继电器的时候就要选对应电压的。当时没想着发出来,所以拍的照片不全。。
二、方案选择
1、更换自带远程功能的话机(PASS)。难度:★★★☆☆ 体验:★★★☆☆
2、esp+继电器+mqtt+HA(PASS)。难度:★★★★★ 体验:★★★★☆
3、易微联继电器(PASS)。难度:★★☆☆☆ 体验:★★★★☆
4、米家继电器(主角)。难度:★★☆☆☆ 体验:★★★★★
方案一:要跟旧话机兼容,且带远程功能。很难找到对应的产品,就算有也要多下载一个APP,而且格外的贵。
方案二:适合使用HomeAssistant的用户,我目前是以米家为主,HA作为备用系统。日常还是用米家方便些。

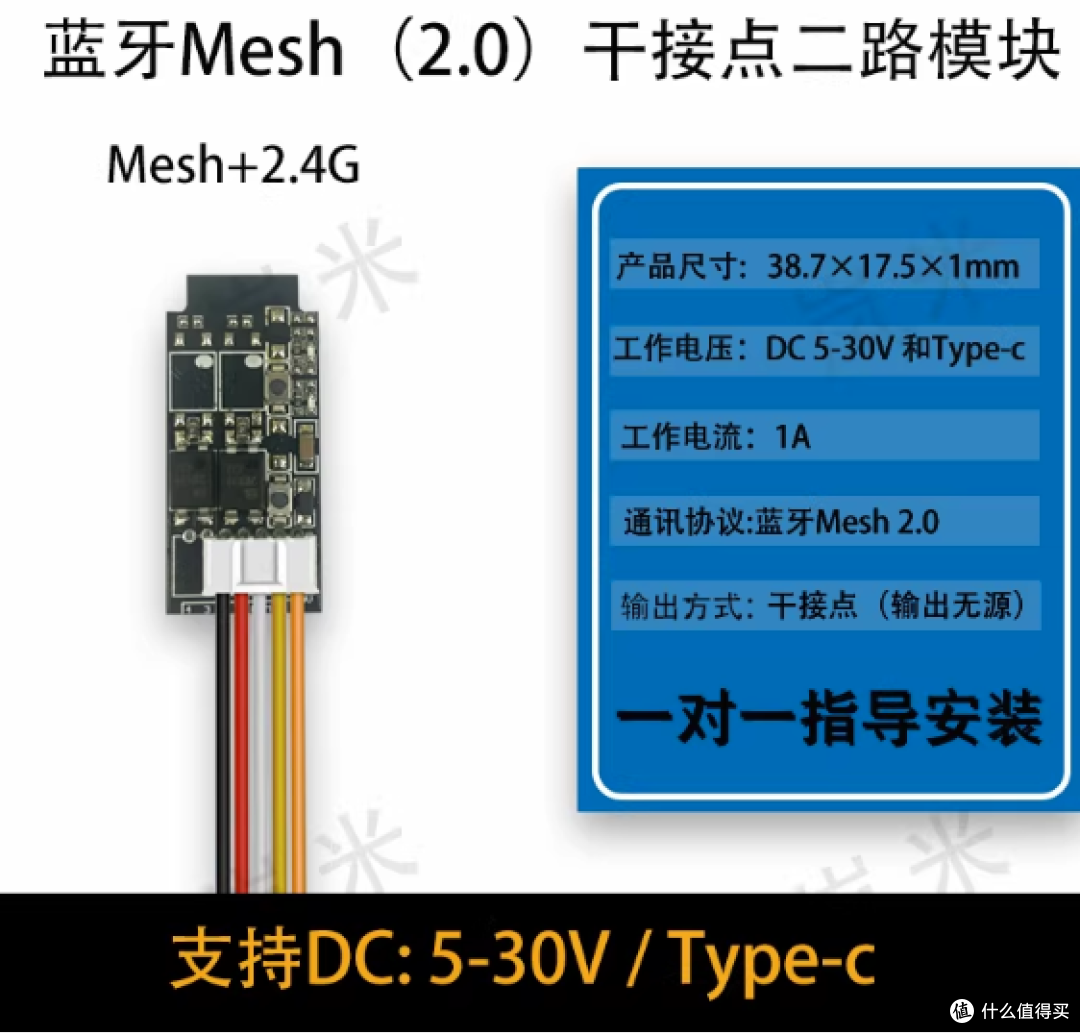

方案三:网上大部分人用的就是这个方案,不出意外的话就选它,产品线丰富,1路到4路继电器都有,模块紧凑,尺寸小,口碑好,易微联APP控制,可以接入小爱同学,但是不能直连米家,有433遥控(意义不大)。

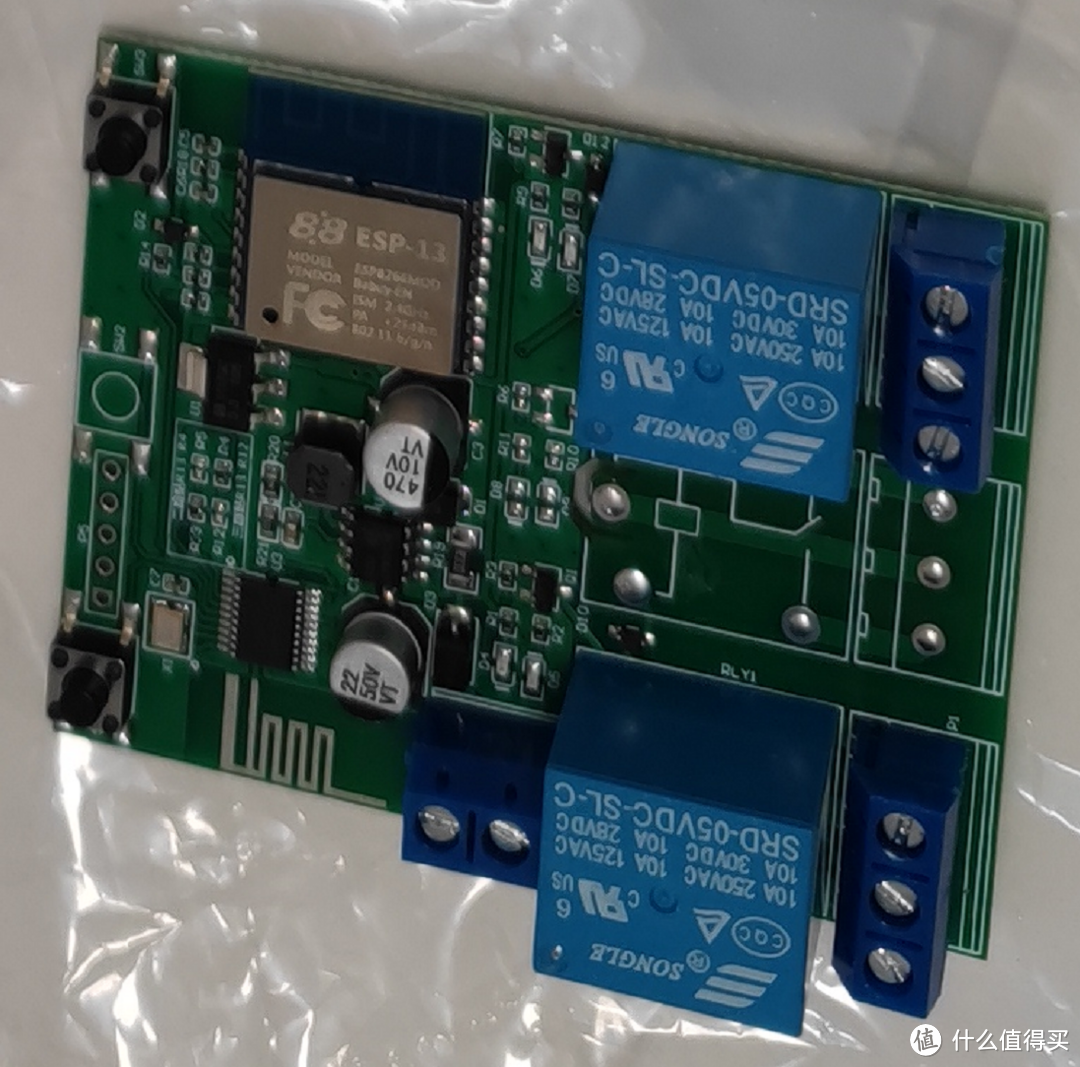

方案四:优点:可以直连米家。缺点:2路、3路继电器用的是同一块电路板,不紧凑,尺寸大,商品详情页没图没参数,没品牌,没质检报告,快递过来就是用防静电袋装着的一块电路板,没有其他任何东西。说明书是不可能有说明书的。妥妥的三无产品。7-32V直流宽电压输入。有两颗松乐继电器(二三路应该用的是同一套固件,自己焊接个接线柱,继电器,微动按钮。双路变三路),主控是一颗esp8266。
三、实操
1、找线
找到话机的供电线、对讲按钮、开锁按钮。
供电线:可以直接从话机的接线处找,电路板上一般有标。
对讲按钮和开锁按钮:用镊子或万用表电阻档短接一下对讲按钮,开锁按钮,如果相当于按了一下按钮,就从那两个点焊接两根飞线出来。(没拍照,网上借个图)

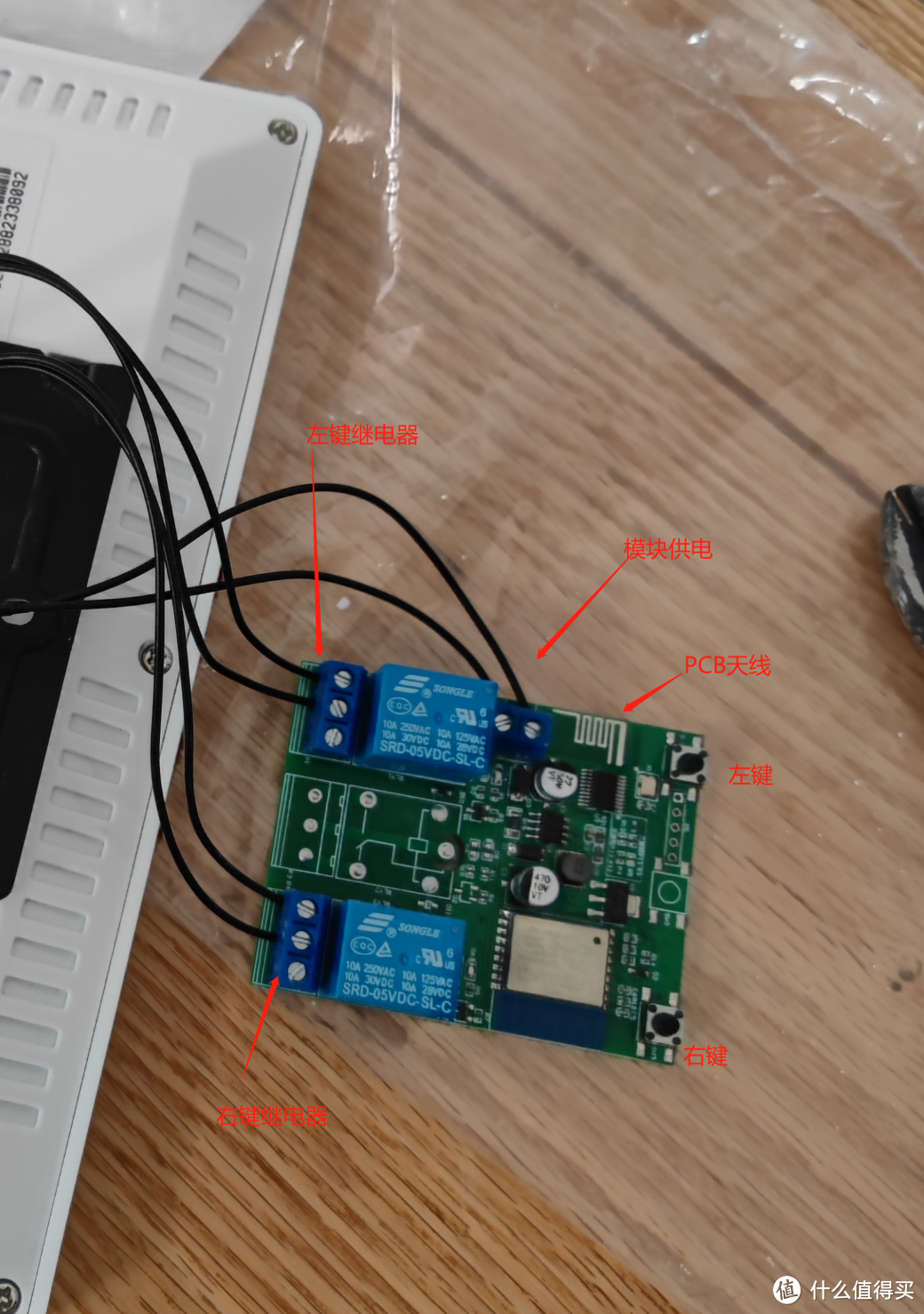

接线
注意:1、电源线分正负极不要接反了。2、按钮出来的线不分正负,但是要对应的一组。比如对讲按钮出来的两根线不要跟开锁按钮的两根线搞混了。
1、把话机引出来的电源线接到继电器上,板子背面有写正负极,千万不要接反了。
2、把对讲键(或者拿起话机)接到左边继电器上。其中一根线接继电器的公共端(COM),另一根先接到常开端(NO),不分正负极。
3、把开锁键接到右边继电器上。其中一根线接继电器的公共端(COM),另一根先接到常开端(NO),不分正负极。
(如果要实现远程开门的时候关掉话机喇叭的的话,就再找到喇叭,串联到常闭端NC,假如接的是中间的继电器,后面场景中,先打开中间继电器,所有场景结束之后,再关闭中间继电器)
模块配网
我这款是通电后连续按4下右边按钮,第4下长按不松手,这时候继电器两遍的橙色灯会交替闪烁,然后再米家APP-开关--找到Ai智能二键WiFi开关。多少键就选多少键的。
配对成功之后把两个按键设置成电动开关。然后添加手动场景(里面没法实现电动,只能自己加延时),如果需要手动关掉对讲,可以在后面再加一个左键点动。
如果是要拿起话筒的那种,左键就需要先常开,执行完开锁后再关闭左键。
外观展示

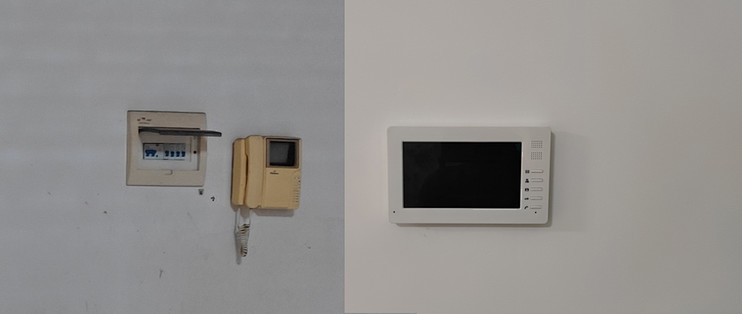

实测用起来很稳定。如果你的话机响应比较慢,就调整一下对应的延时。比易微联只支持小爱同学方便很多。小区经常不关门,配合家里的指纹锁,基本可以不用带钥匙出门了。当然最方便的还是远程开门,很多时候家里没人,快递小哥因为进不了单元楼半天等不到人开门骂骂咧咧,而我只能唯唯诺诺。重新刷了墙,挪了电箱位置。图是真的,已经是7级号了,混了这么多年,第一次发帖,有问题的地方希望大佬们指正。
