拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

2020-12-22 17:50:59 33点赞 82收藏 27评论

近期努比亚对65W 2C1A氘锋氮化镓快速充电器FC83C进行了迭代升级,产品升级后虽配备的仍是2C1A三个接口,不过接口排布却发生了变化,输出性能也全部做了提升,此外充电器型号也改为了PA0202。

其中两个C口均支持65W PD快充,单口支持性能一样,支持功率盲插,使用更加方便;USB-A口支持最大30W快充,而且支持华为22.5W SCP快充。产品整体支持市面上多个主流快充协议,可以满足多种电子设备同时充电需求。下面我们就来看看其内部用料做工如何。

一、努比亚65W氮化镓充电器外观

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

包装盒顶面印有产品名称、外观图、“2Type-C + USB-A”和“氘(dao)”标识。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

盒子采用天地盖设计,底部印有产品相关信息和条形码贴纸。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

打开包装,充电器机身中心的“氘”字很显眼。此外充电器外套防刮塑料膜,并使用黑色EVA固定保护。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

包装内全部东西一览,包括充电器和使用说明书。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

努比亚这款充电器延续“氘锋系列”外观设计ID,方形柱状造型,机身壳表面喷涂处理,整体呈银灰色,腰身各面之间弧面过渡。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

机身正面中心设有“氘”字,上端配有LED灯。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

背面是“GaN”字样,整体设计表明这是努比亚新一代“氘锋系列”氮化镓充电器。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

输入端配备可折叠国标插脚,携带出现方便,且不会刮伤包里其它设备。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

输入端外壳上印有充电器参数信息

型号:PA0202

输入:100-240V~50/60HZ 1.5A

输出:

USB-C1:3.3-11V5A、5V3A、9V3A、12V3A、15V3A、20V3.25A(65W Max)

USB-C2:3.3-11V5A、5V3A、9V3A、12V3A、15V3A、20V3.25A(65W Max)

USB-A:4.5V5A、5V4.5A、5V3A、9V3A、12V2.5A、20V1.5A(30W Max)

USB-C1+USB-C2:45W+18W(63W)

USB-C1+USB-A:45W+18W(63W)

USB-C2+USB-A:5V3A

USB-C1+(USB-C2+USB-A):45W+15W(60W)

制造商:深圳市坤兴科技有限公司

监制:努比亚技术有限公司

产品已经通过了3C认证。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

输出端配备2C1A三个接口,每个接口旁都印有标识加以区别。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

USB-A口舌片前端设有特殊触点。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

使用游标卡尺实测充电器机身长65.84mm。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

宽度为40.6mm。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

厚度为29.99mm。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

和苹果61W充电器直观对比,体积优势明显。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

拿在手上的直观感受。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

充电器净重约为117g。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

接通电源,LED指示灯亮蓝光。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

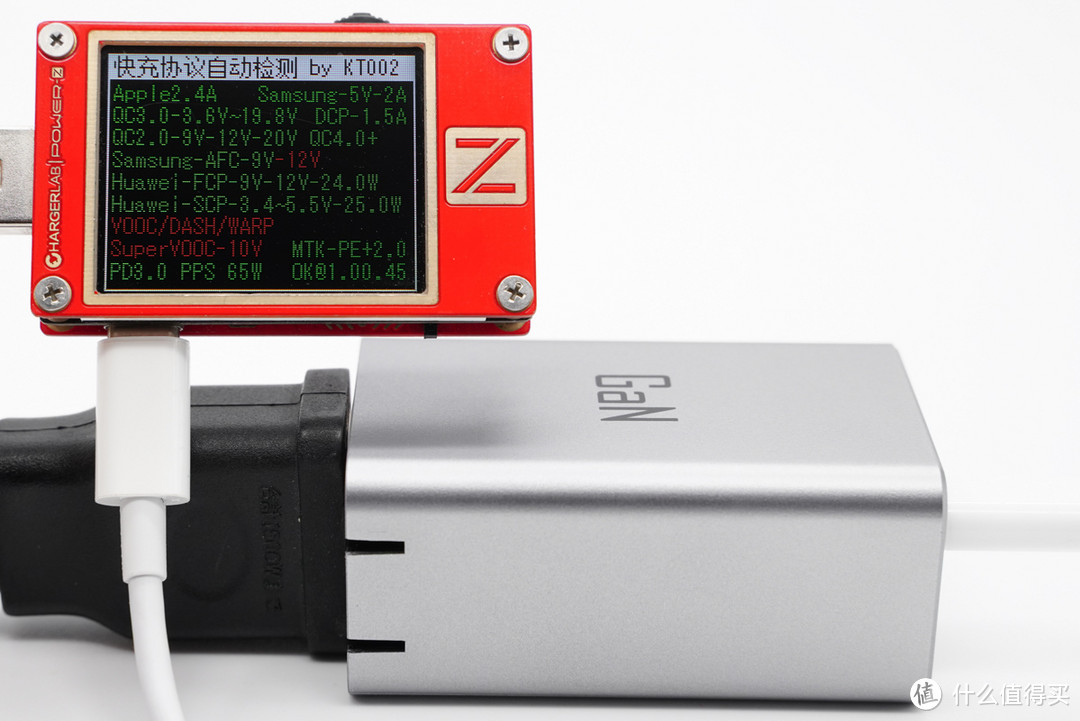

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

除此之外,PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-11V5A一组PPS电压档位。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

使用KT002检测发现USB-C2口输出协议和USB-C1口的一样,同样支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0、PPS协议。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

此外两个接口的PDO报文也一样,两个C口单口输出性能完全一致,支持功率盲插,使用更方便。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

最后使用KT002检测发现USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP和MTK PE+2.0协议。

二、努比亚65W氮化镓充电器拆解

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

暴力切开外壳取出充电器机芯,外壳封装结实牢固,保护性强。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

充电器初级侧元器件上覆盖有蓝色导热垫,输出端设有二次降压小板。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

PCB板正面一览,元器件全部打胶固定和帮助导热。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

主板背面配有黄铜散热片,散热片粘贴绝缘胶带。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

散热片和主板之间还设有蓝色导热垫和黑色隔离板。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

PCB板背面一览,光耦横跨在初次级之间,中心处印有KunX品牌logo。

通过对电路板正背面电路分析发现,努比亚65W 2C1A氮化镓快充充电器采用时下热门的开关电源定压输出,多路输出独立降压的设计架构。其中USB-C1以及另外1A1C分两路独立二次降压、三个接口输出。下面从输入端开始深入了解整个电路设计情况。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

充电器输入端设有小板。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

将小板拆下,正面设有保险丝、NTC浪涌抑制电阻、安规X电容和共模电感。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

延时保险丝特写,规格为3.15A 250V。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

安规X电容容量0.15μF,来自DGCX东莞市成希电子有限公司。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

共模电感特写,用于滤除EMI干扰。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

输入端两颗WRMSB40M整流桥,用于均摊发热,降低温升。WRMSB40M来自深圳市沃尔德实业有限公司,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

沃尔德WRMSB40M详细资料信息。

充电头网了解到,沃尔德软桥还被OPPO 50W饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用,性能获得客户的一致认可。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

PCB板侧面一览。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

工字电感外套热缩管。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

三颗高压滤波电解电容来自中元Acon,规格都是400V 33μF。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

PCB板另一侧一览。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

第四颗高压滤波电解电容特写,同样是中元Acon品牌,规格为400V 22μF。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

充电器主控芯片为ON安森美NCP1342,这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

安森美NCP1342 详细资料。

充电头网通过拆解了解到,采用安森美NCP1342主控芯片的还有摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

初级侧氮化镓功率芯片采用纳微NV6115,这是充电器的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路,170mΩ导阻,耐压650V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积,得益于NV6115内置驱动器,无需外置驱动器,更加节省PCB空间。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

纳微半导体 NV6115 详细资料。

充电头网拆解了解到,采用纳微半导体NV6115的还有小米GaN充电器Type-C 65W、RAVPower 45W GaN PD充电器、ROxANNE 1A1C 66W氮化镓充电器、Anker PowerCore Fusion PD超极充等产品。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

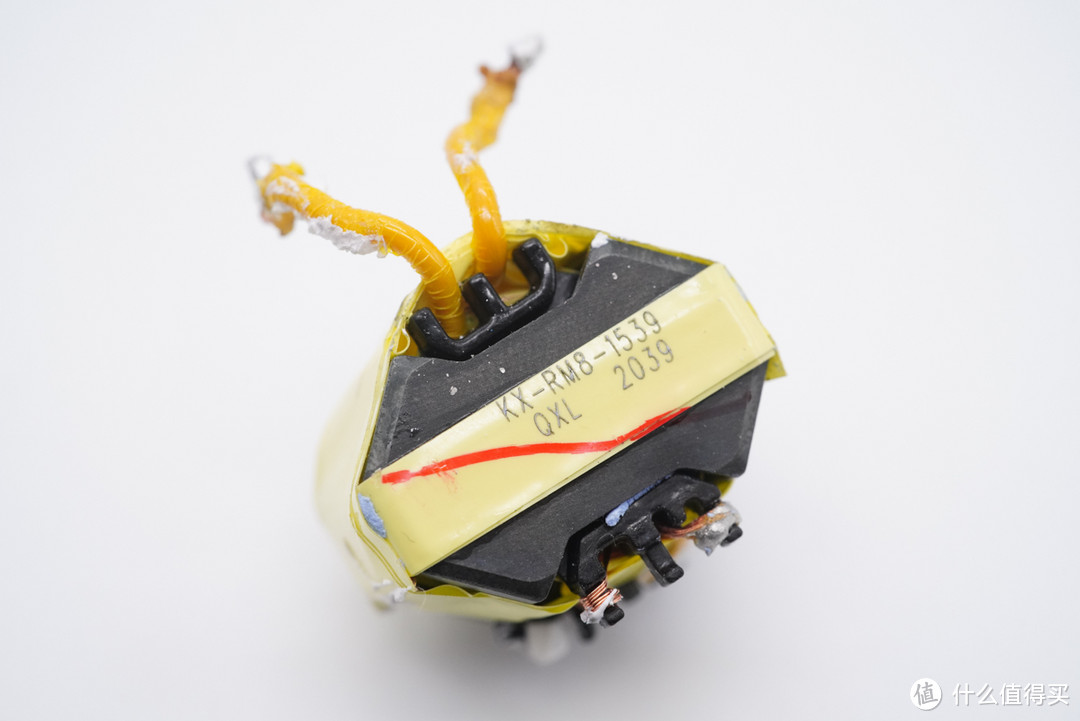

变压器特写,顶部喷码有信息,变压器采用RM8磁芯。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

OR-1009光耦,用于初级次级通信,反馈调节输出电压。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

Y电容来自STE松田电子,用于输出抗干扰。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

另一颗Y电容特写。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

丝印IBHJM次级同步整流控制器,实际型号为MP6908A,来自MPS芯源半导体,最高工作频率600KHz。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

MPS MP6908A详细规格参数。

充电头网拆解了解到,采用MPS MP6908A的还有倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器和RAVPOWER 65W氮化镓充电器,此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

次级同步整流MOS采用威兆半导体VSP008N10MSC,NMOS,耐压100V,PDFN5X6封装。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

威兆VSP008N10MSC资料信息。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

同步整流输出滤波固态电容,两颗规格都是25V 470μF。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

输出端一览,两个USB-C母座垂直焊接在小板上,USB-A母座焊接在主板上,小板对应USB-A母座处镂空处理。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

小板背面设有两颗降压电感两颗固态电容,分别用于两路二次降压和输出滤波。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

无丝印MCU,信息不详,用于端口输出功率智能分配。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

采用智融SW3516H作为USB-C1口的降压控制器和协议识别。这是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV 模式,以及双口管理逻辑。外围只需少量的 器件,即可组成完整的高性能多快充协议双口充电解决方案。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

充电头网通过拆解发现,SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

外挂两颗MOS来自威兆半导体,型号为VS4610AE,NMOS,耐压40V,用于为USB-C1口输出同步整流降压。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

威兆VS4610AE资料信息。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

降压电感特写,外套热缩管。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

同步整流降压输出滤波固态电容,规格为25V 220μF。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

USB-C1母座特写。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

另外1A1C电路同样采用智融SW3516H进行降压和协议识别。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

而且也是外挂的两颗威兆VS4610AE MOS管来输出同步整流降压。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

另一颗降压电感特写。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

另一路的固态电容规格同样是25V 220μF。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

USB-C2和USB-A接口输出VBUS开关管采用威兆VS3622DE,双NMOS,耐压30V,R005电阻用于输出电流检测。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

威兆VS3622DE资料信息。

此外威兆MOS还被WIZ 96W USB PD快充超级充电站、毕亚兹2C1A 65W氮化镓充电器、华为20W电荷泵快充充电器、vivo 33W FlashCharge2.0快充充电器、小米原装30W快充充电器、紫米65W USB PD迷你充电器等数十款电源产品采用。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

USB-C2母座特写。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

USB-A母座特写。

拆解报告:nubia努比亚65W 2C1A氮化镓快充充电器PA0202

全部拆解完毕,来张全家福。

充电头网拆解总结

努比亚新一代65W 2C1A氮化镓充电器在接口输出性能上做了全面提升,产品整体支持多个主流快充协议,电压档位齐全。两个C口均具备PPS电压档位,支持65W快充,满足功率盲插,使用起来更方便,USB-A口支持30W快充。此外充电器支持45W+18W双口快充,满足笔记本和手机同时充电需求。

这款产品外观设计上延续“氘锋系列”充电器设计ID,长条柱状造型,机身上是醒目的“氘”字logo,此外机身壳表面喷刷银灰色涂料。此外输入端配备可折叠插脚,输出端配备三个接口。便携、支持多台设备充电、兼容多类型设备是其核心功能。

充电头网通过拆解了解到,充电器采用开关电源定压输出和两路DC-DC降压架构。开关电源部分由安森美NCP1342搭配纳微NV6115氮化镓功率芯片,以及MPS MP6908A搭配威兆同步整流MOS组成。然后经过两路DC-DC独立降压后分三口输出,USB-C1以及另外1A1C两路均采用智融SW3516H+威兆VS4610AE降压输出方案。
