拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

2020-05-19 14:43:11 1点赞 3收藏 0评论

2020年4月13日,OPPO在国内正式举办了OPPO Ace2手机的新品发布会,会上发布了

新一代 OPPO Enco W31真无线耳机和OPPO Enco M31颈挂式无线蓝牙耳机,两款新品分别侧重于蓝牙耳机的低延时和高音质功能,不足300元的售价也让产品十分有性价比,我爱音频网在第一时间就对其进行了拆解。

虽然越来越多的手机逐步取消了3.5mm音频接口,但是仍有部分手机厂商坚持在手机配件中附赠Type-C接口的有线耳机,方便用户的使用。此次我爱音频网拆解的就是OPPO Ace2 手机配套的有线耳机,下面一起来看一下其内部结构吧~

此前我爱音频网曾经拆解过OPPO Enco W31真无线耳机、OPPO Enco M31颈挂式无线蓝牙耳机、OPPO Enco Q1颈挂式无线降噪耳机、OPPO Enco Free 真无线耳机,以及OPPO O-Free真无线耳机。

一、OPPO Ace2手机配套有线耳机 开箱

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机的包装盒位于手机的包装盒内,体积小巧。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机部分位于包装盒外侧展示,音乐可以看到出音孔处的防尘网是绿色的,对应OPPO Logo的颜色。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

取出耳机,线材部分缠绕收纳。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

线控部分只有一个实体按键,用于接听/挂断电话,播放/暂停音乐的功能,比较简单。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

线控的侧面有一道凹槽,看进去里面是绿色的,再次呼应OPPO Logo的颜色。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

线控背面是通话麦克风的拾音孔。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

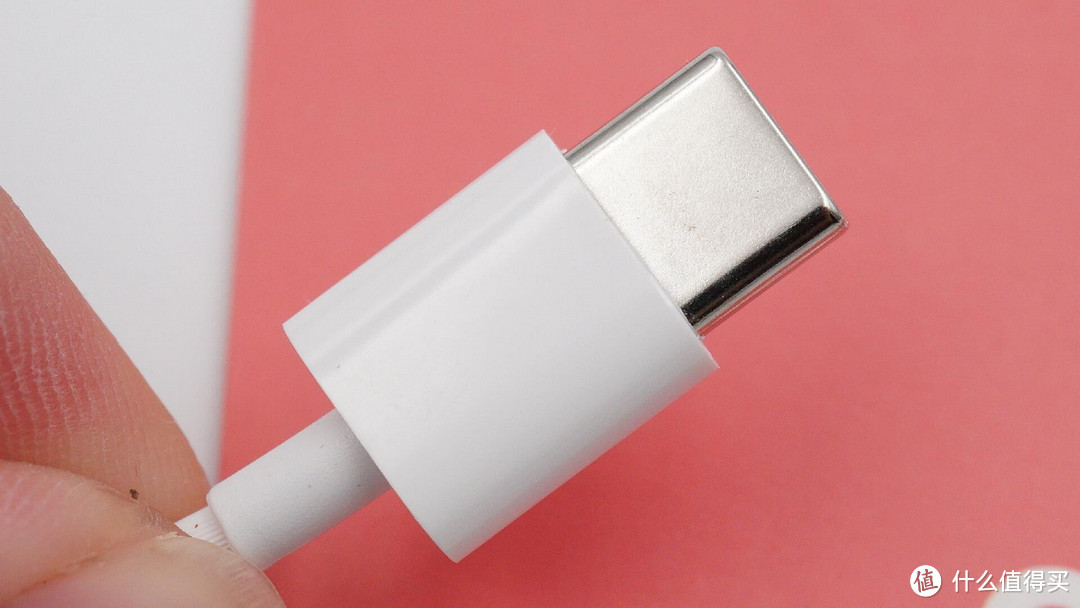

USB Type-C接口采用塑料壳体,经抛光处理。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

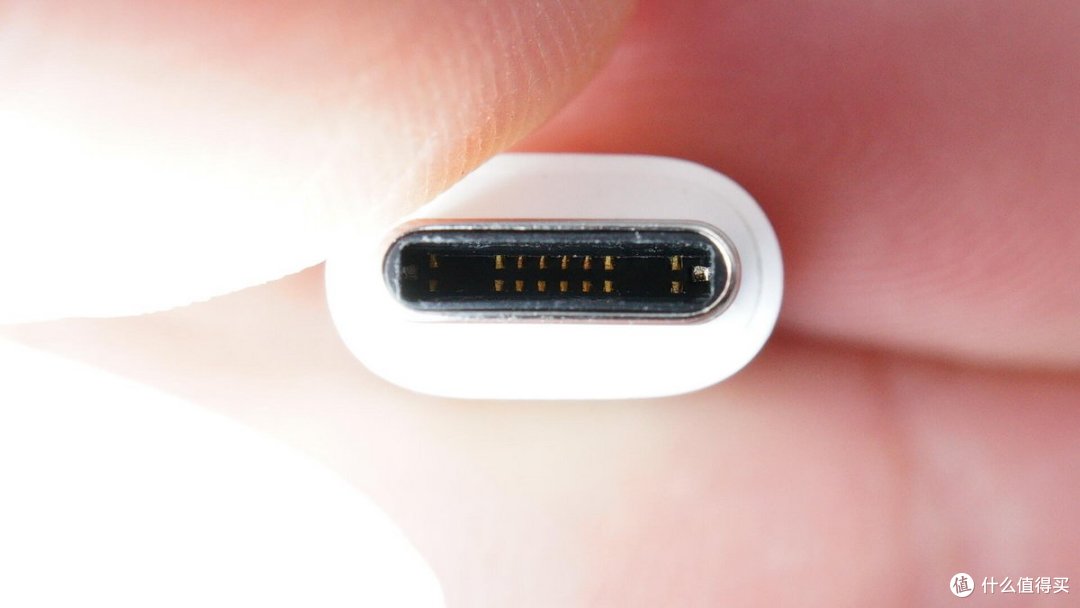

Type-C接口特写,非满针。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

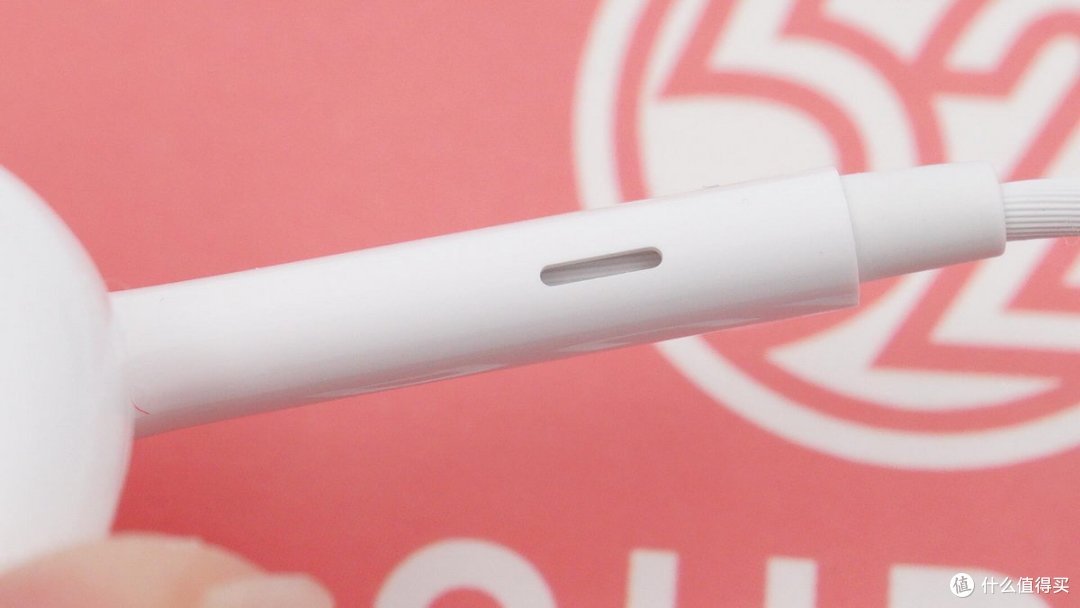

耳机柄内侧的调音孔。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机顶部的条形泄压孔。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

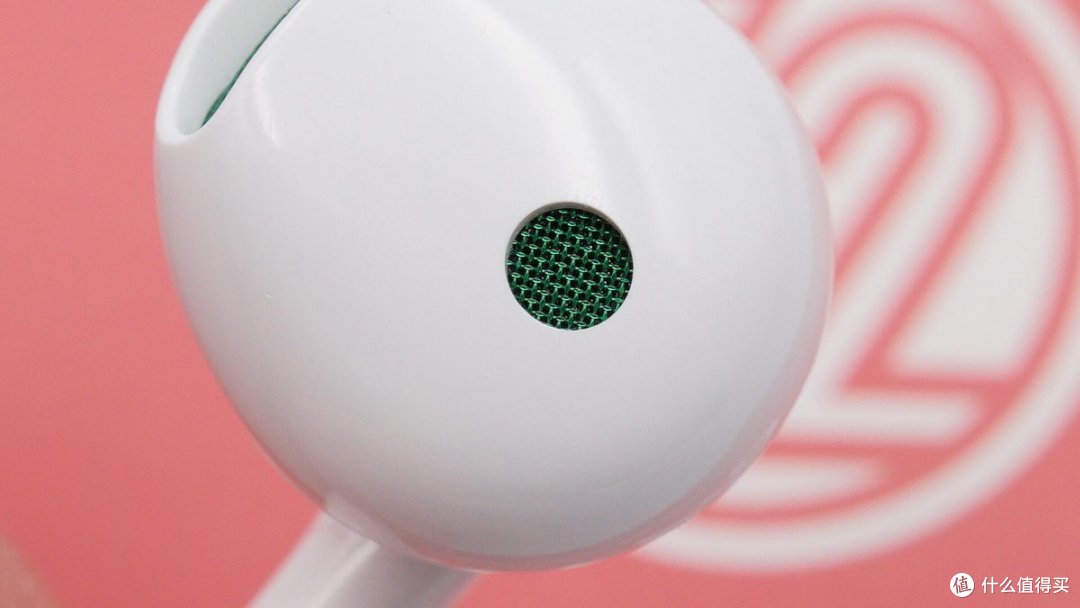

耳机内侧的出音孔,内侧有绿色防尘网。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机的主出音孔,内侧有绿色防尘网,还可以起到点缀装饰的效果。

二、OPPO Ace2手机配套有线耳机 拆解

与蓝牙耳机内置电池供电不同,有线耳机内的麦克风、扬声器单元振动发声都是需要手机来供电的,下面先来看一下OPPO Ace2手机配套有线耳机的内部电路吧。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

切开Type-C接口的塑料外壳。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

沿焊点拆开下方的金属罩。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

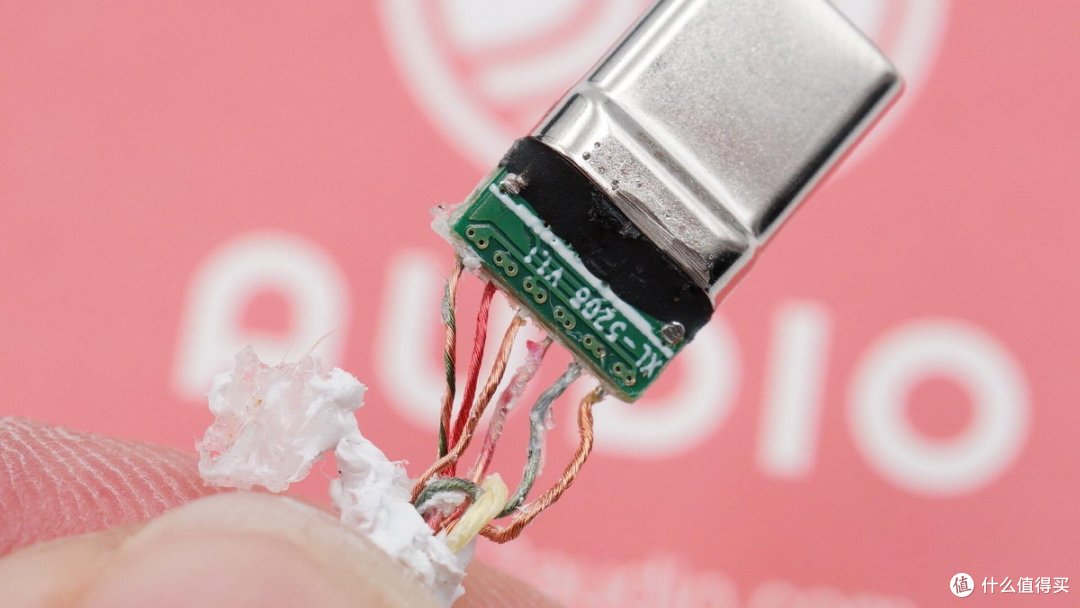

清理封胶后,可以看到PCB小板,Type-C插头和小板之间打胶加固。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机线内共有六根线,分别是音频输出和麦克风输入。手机输出音频信号,通过接口和小板连接的导线到耳机扬声器。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机线内的抗拉伸加强纤维。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

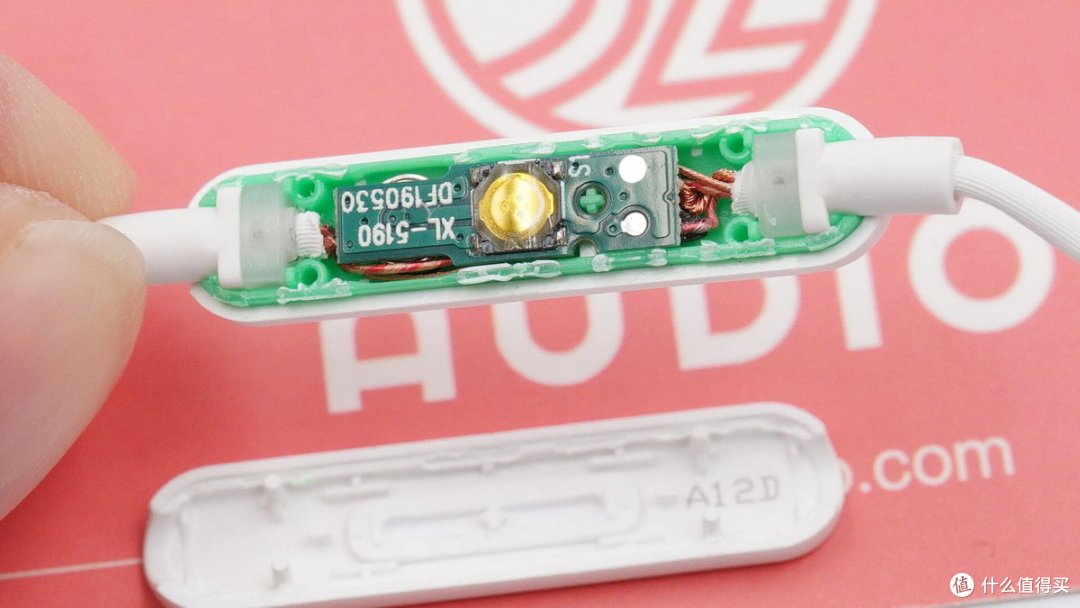

拆开线控盖板,从外侧看到的绿色线条实际上是内部的塑料固定支架。线控部分的主板外侧有一个微动按键。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

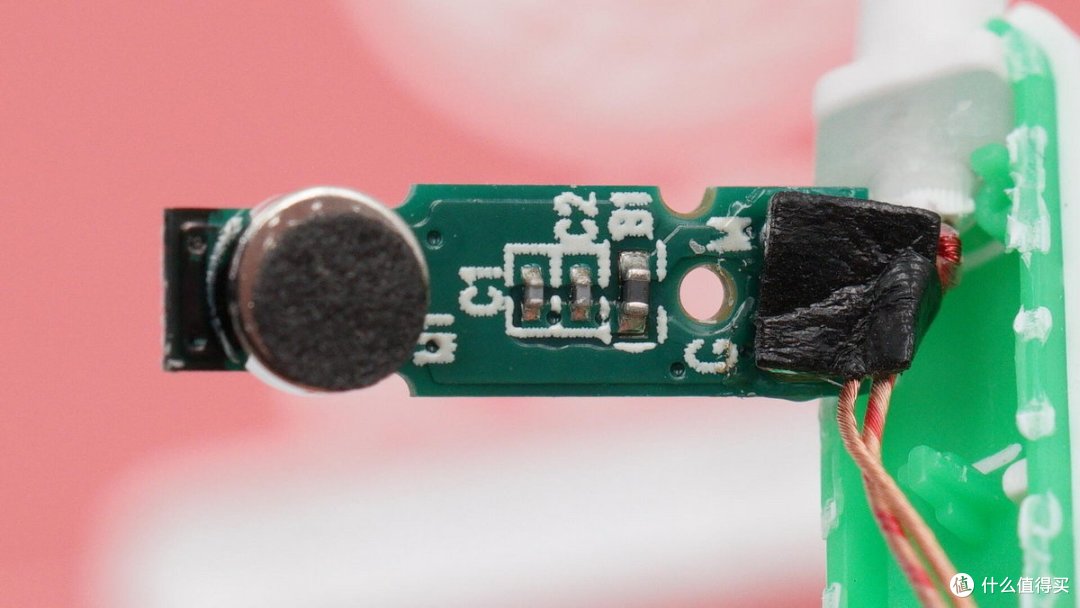

主板内侧是一个驻极体麦克风和滤波电路。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

功能按键特写,贴片焊接。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

用于通话的驻极体麦克风。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

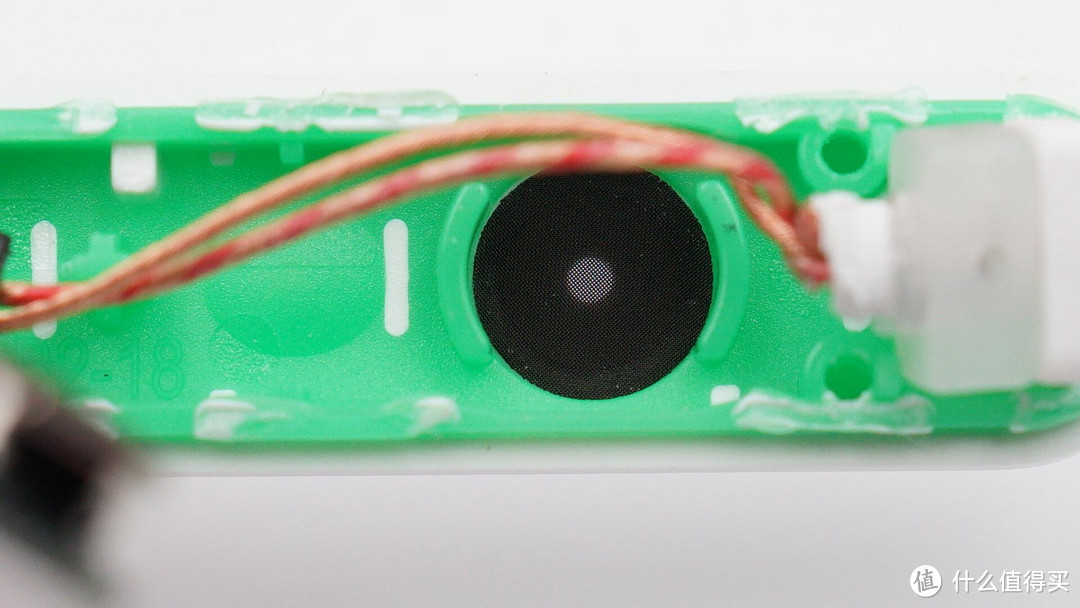

对应麦克风位置的开孔,上面有防尘网。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

六股导线里有两股导线是连接扬声器单元的,手机输出的音频信号驱动扬声器单元振动发出声音。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

耳机顶部的泄压孔,内侧有防尘网,导线出口处打结,并涂有胶水固定。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

扬声器尺寸14mm。

拆解报告:OPPO Ace2 手机配套Type-C接口有线耳机

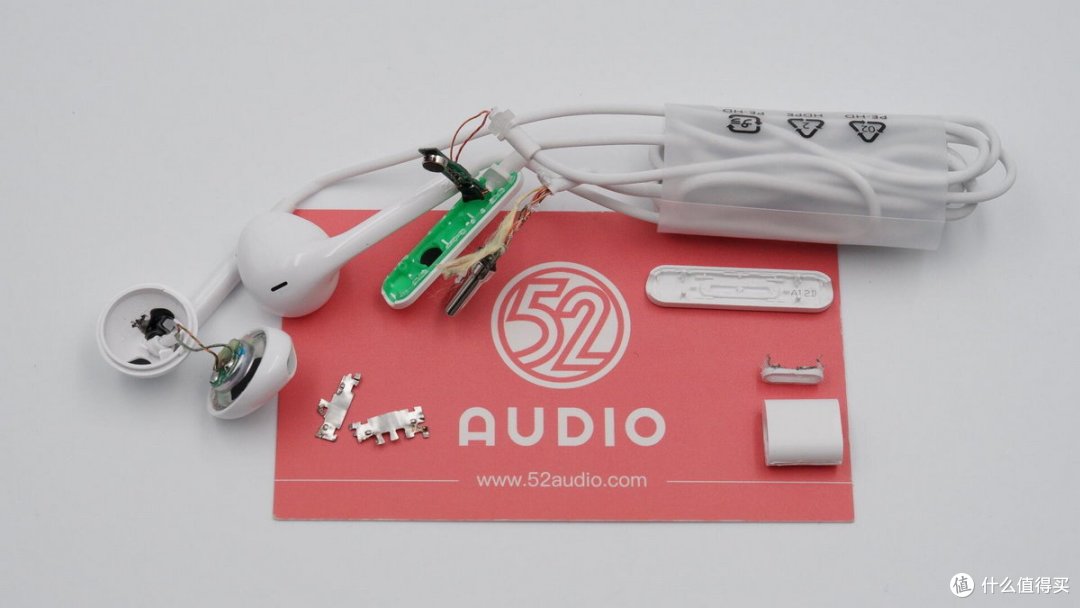

拆解全家福。

我爱音频网总结

OPPO Ace2 手机配套的有线耳机外型设计和内部构造都比较简单。首先来说外观,这款耳机的防尘网是绿色的,支持线控,线控内侧采用了一个绿色的塑料支架,从外侧刚好露出一条缝是绿色的,与OPPO的Logo颜色相呼应。

耳机为Type-C接口便于手机用户使用,手机直接输出音频信号到耳机,换句话说就是把常见的3.5mm接口换成Type-C接口,线控部分内置一个驻极体麦克风用于通话功能,扬声器单元14mm,日常使用足以。现在新款的智能手机大都是双扬声器设计,在没有人的时候外放使用会有更好的影音效果。
