ITX主机装机方案 篇十：钢铁壳，少女心！一次粉色的个性ITX主机攒机经历

创作立场声明：本熊为一个PC硬件的爱好者，非专业人士，若文中出现错误，请您指出，但也请您理解，同时欢迎探讨交流。

外刚内柔的ITX主机展示

攒机、装机现在已经变成了比较容易的事，但是如何攒出一台彰显个性的主机还是要费点心思。

这次攒机就从这个角度出发，装了一台ITX小主机，并且采用一些少见的粉色硬件，让主机别具一格。

打开机箱侧板，瞅瞅里面都是啥东东。

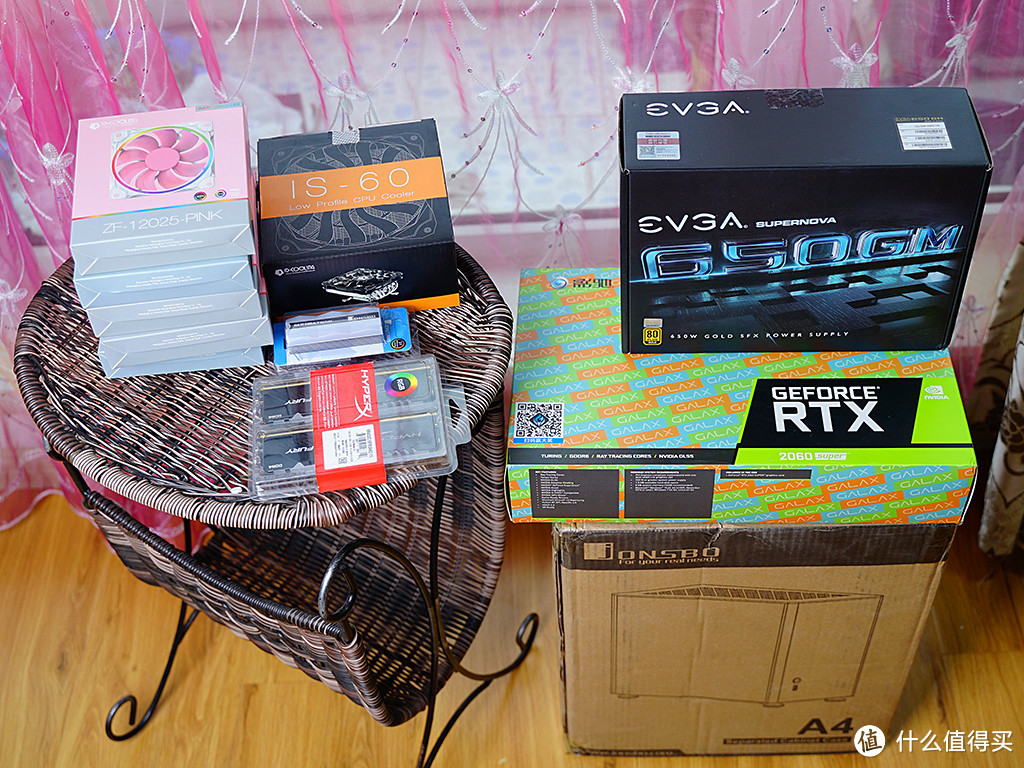

白/粉光下硬件十分可爱吧!下面再看看硬件原本的样子。

有时候并不需要任何mod的手段，多花心思找到合适的硬件，也能达到很好效果，攒出一台有个性的主机。这台主机的配色是否能激起你的少女心呢 ？下面来了解下组建这套ITX主机的硬件选择和装机历程。

硬件选择

首先要说，在大多数情况下，攒一台ITX主机的费用比性能相同的ATX/MATX主机贵一些，所以这类装机方案大多也不是性价比的方案。何况为了配色更加完美也没有去过分纠结预算。当然我也没用选用*级的硬件产品，大多是主流级别的。

CPU、主板和硬盘都是以前有的，现在也不推荐使用8600k，毕竟9600k的温度表现会更好，或者可以选择不超频的CPU，比如9400这种高性价比的，总体价格还可以省一些。大体上以下方案的总价应该在9k+左右。

ITX主机硬件一览

CPU：intel i5-8600k （已有）

主板：华擎（ASRock）Z390M-ITX/ac主板（已有）

内存：金士顿（Kingston）Fury雷电RGB系列 DDR4 3200 8gX2

硬盘：WD_BLACK_SN750_1TB（已有）+乔思伯M.2-2散热器

HPS700_PRO _512G（已有）

显卡：影驰GeForceRTX2060Super星曜官方限量版

电源：EVGA额定650W_GM电源

机箱：乔思伯（JONSBO）A4_ITX机箱

散热：ID-COOLING_IS-60CPU散热器

ID-COOLING ZF-12025-PINK粉色系幻彩ARGB温控风扇X5

显卡

一套粉色配色硬件的起点 。

影驰GeForceRTX2060Super星曜/星耀8G超频独立游戏图灵显卡3699元天猫精选去购买

为了对抗AMD RX5700/XT而生的super列，性能的提升非常大，其中提升最大就是RTX2060spuer，显存位宽和容量升级到与RTX2070一致，性能也是无限接近RTX2070，当然因此价格上也高出RTX2060一个档位。

▼显卡为影驰RTX2060Super星曜的官方限量版：樱花粉（还有其它几款，也接受玩家定制）。显卡底色由原来星曜的黑色变成了粉色，再加上白色圆点的点缀计，显得俏皮可爱，赋予硬件满满的少女心。

▼和原版星曜显卡相比除了配色的改变并无其它变化，真是科技以换壳为本！星曜显卡最大特点就是采用了亚克力水晶面板设计的外壳，通过折射光线带来独特的效果。散热风扇采用了2个9cm磨砂材质的透明散热风扇，具有RGB灯效，可以通过影驰新魔盘来调节光效。另外显卡为标准的2槽厚度，使得显卡整体风格比较轻盈。

▼侧面和前端的亚克力外壳有不规则的隆起，应该是模仿水晶的设计。

▼显卡侧面有“WHAT'S YOUR GAME？的slogan，也是具有RGB灯效的，可惜slogan不能自定义。另外显卡显卡供电接口为8pin，和公版一致。

▼背板的图案也是采用粉底加白点的设计,同时背板上有很多三角形的镂空设计，来加强散热。

▼输出接口为3个DP 1.4、1个HDMI 2.0，并没有Type-C接口。

▼简单拆解下显卡，散热系统为双90mm风扇设计，散热鳍为三段式设计，搭配3根复合型全铜热管。由于是标准2槽的厚度，散热鳍片高度受到了限制，但是显卡总长度到达了283mm，较长的散热器规模弥补高度的不足，保证了总的散热面积。

▼拆掉背板，对应MOSFET部分还有导热硅垫使得PCB与金属背板相连，加强了散热效果；另外可以看到PCB核心背面有4颗聚合物电容。其实真正的PCB部分要比背板部分短很多，自己测量大概22cm左右。

▼RTX2060super采用Turing架构的TU106-410核心，拥有2176个CUDA处理器核心；在显存上相比RTX206的6GB提升至8GB，星曜采用了美光的显存。

▼供电方面采用用了5+2相供电设计，核心供电和显存供电为两个单独的PWM，分别为MP2886A和uS5650P主控。

机箱

当然有粉色的机箱可选，但我并不想要通体粉丝 。

乔思伯（JONSBO）A4Ver1.1版本ITX机箱银色（240水冷/SFX-L电源/325MM长显卡/垂直风道/钢化玻璃侧板）799元京东去购买

A4类型机箱的特点就是特别小，不过乔思伯这款A4 ITX机箱（169mm*273mm*340mm）还是稍大了点，和旁边的乔思伯U2 ITX机（208mm*233mm*331mm）相比并没用觉得有小多少。当然这款A4支持240水冷以及支持325mm的显卡，兼容性上是要好很多。另外由于不是小作坊的定制机箱，不需要漫长的等待了，下单就发货。量产款的机箱价格也合理，而且还自带一条ADT显卡转接线。

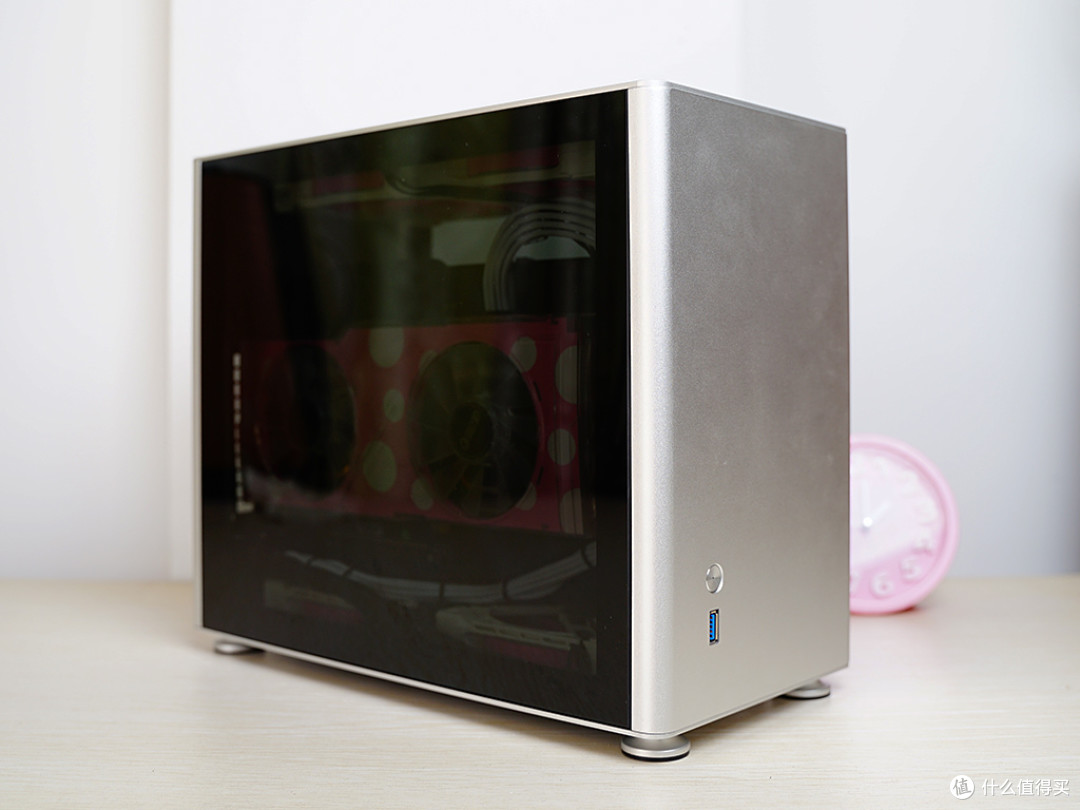

▼乔思伯A4机箱整体为简洁的设计，前面板仅有一个开关机和USB3.0接口。另外垫脚采用了磁吸式的设计，个人不是很喜欢。

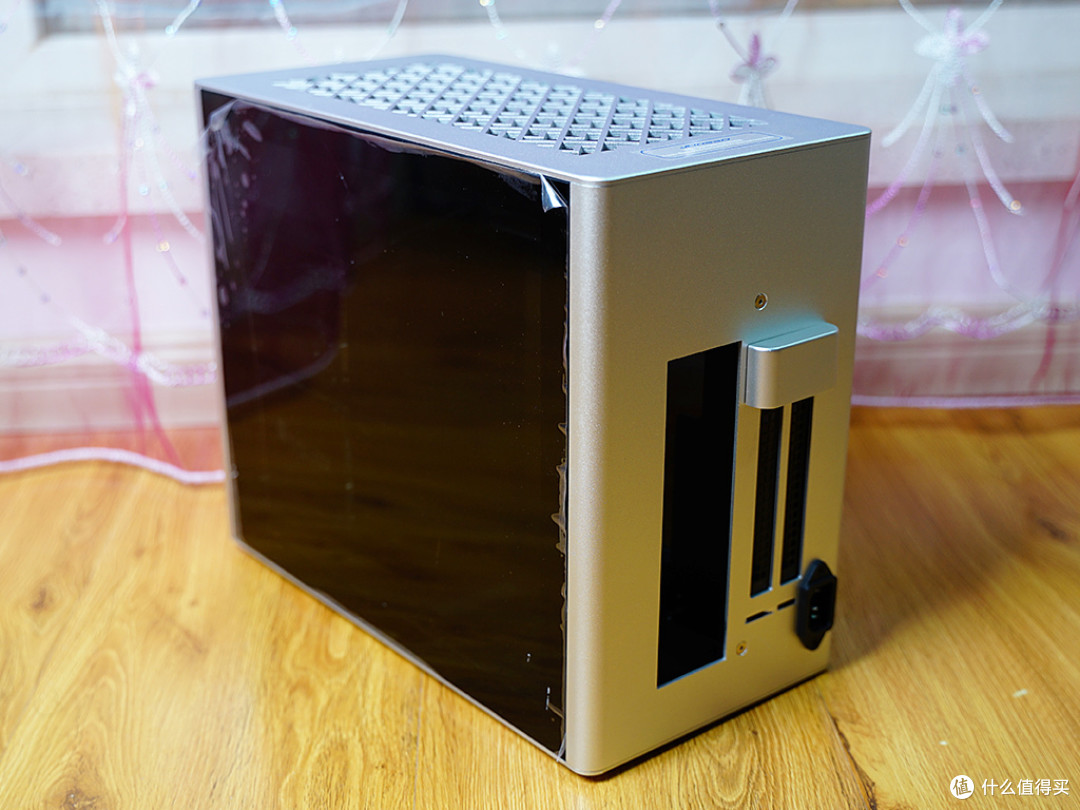

▼背面有主板I/O开口、2个PCI槽位以及电源接口（转接），显卡挡板处还有保护盖设计。过渡采用了倒圆角，整体外观比较圆润，另外两侧板采用了3mm钢化玻璃侧板，所以散热只能靠底部和顶部的散热孔道来组建垂直风道。

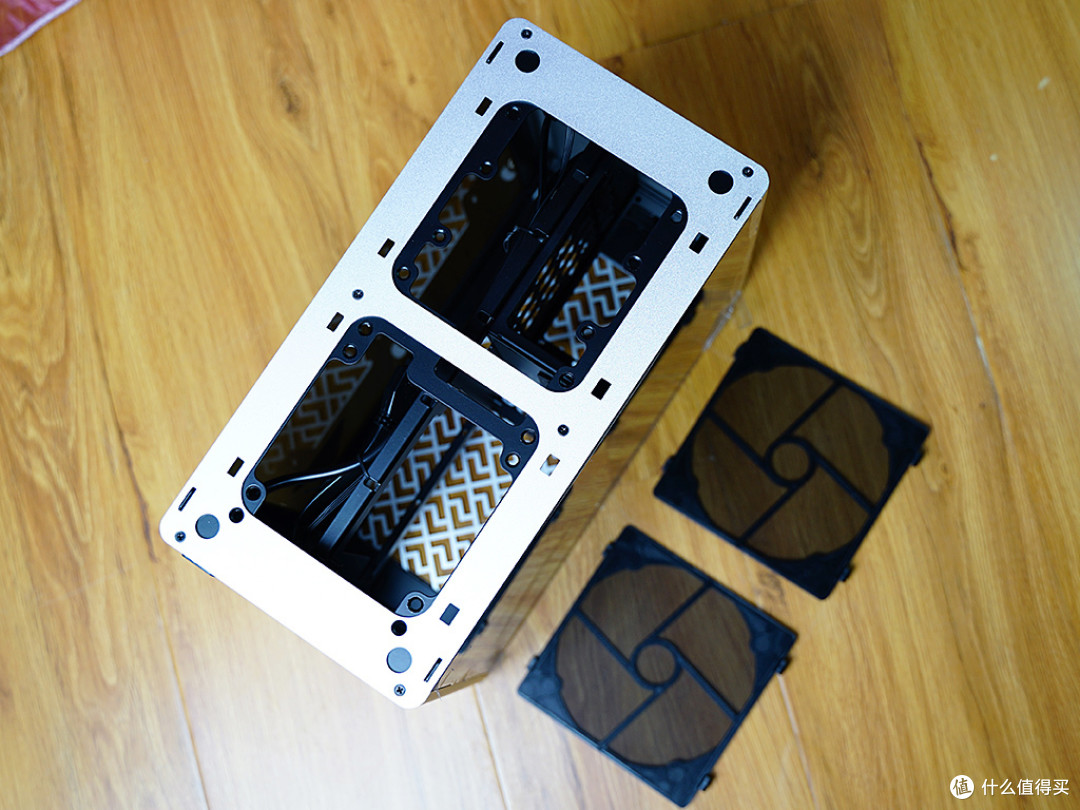

▼机箱底部有双120mm风扇位，自带2个可拆卸的防尘网，其中一个风扇位可以选择安装1个3.5寸硬盘。A4可以安装3.5寸硬盘，这个主意不错！不过会稍微牺牲一点散热性能。

▼机箱背面有2个螺丝孔位外，外表面再也看不到螺丝，打开机箱的方法是先抽拉出顶板，再抽出两块玻璃侧板。

▼机箱一侧是安装主板和电源的，电源罩可以安装两个2.5英寸硬盘，预装了2块亚克力板：一块存放螺丝和六角扳手；一块是LOGO板（并无灯，有点可惜）。如果安装风冷散热器，限高为71mm。

▼电源罩可以取下，以便安装电源。

▼另一侧是显卡的空间，最大支持325mm的显卡

电源

SFX电源，还是有点小贵！

EVGA额定650WGM电源(SFX小机身/80PLUS金牌/全模组/7年质保/9cmDBB风扇/ECO节能/全日系电容)799元京东去购买

由于乔思伯A4只支持SFX及SFX-L（比SFX还要少见）规格的电源。最后选择EVGA_SUPERNOVA_650GM，一款额定650w的电源，其实应对RTX2060super，500/550w足以，我选650w是为以后更换显卡预留余量。

▼EVGA的SUPERNOVA_GM系列电源有450/550/650W三款产品，均为标准SFX电源，650GM的拓扑结构为主动式PFC+有源钳位正激拓扑+同步整流+DC to DC，采用100%全日系电容和全模组线材接口，通过了80Plus金牌认证，质保时间为7年。

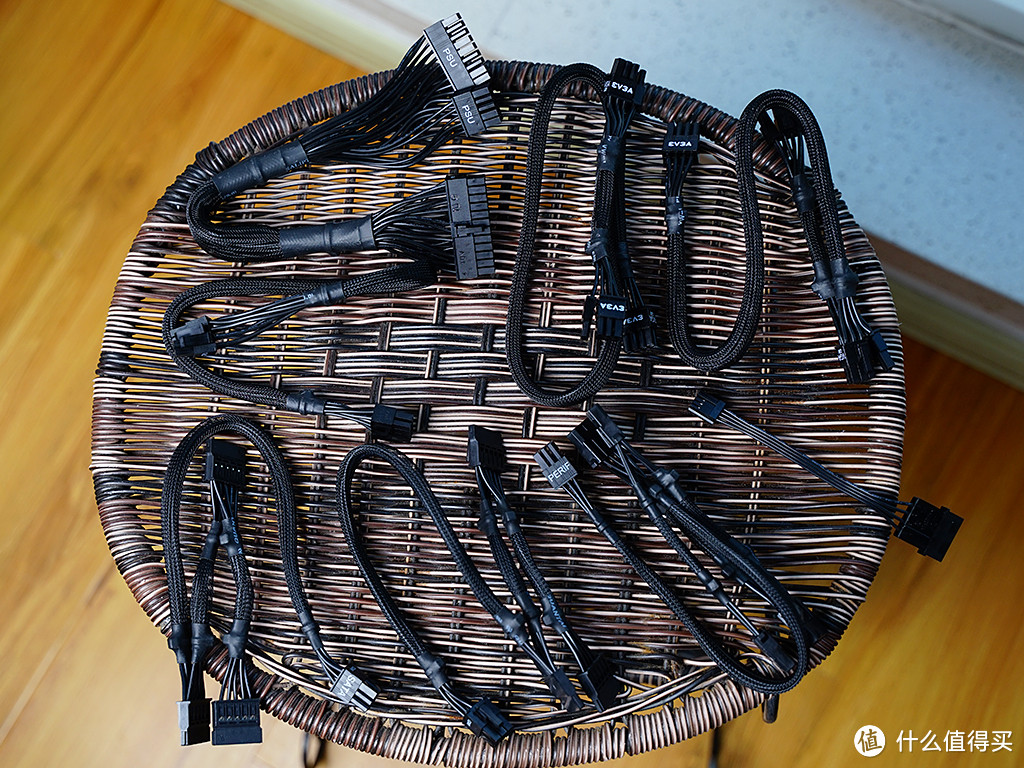

▼650GM电源的所有模组线材都包裹编织网，提供了1个24pin主供电接口（线长300mm）、1个4+4pin CPU供电接口（线长400mm），4个6+2pin PCI-E显卡供电（2根，长度分别为510mm和620mm）、6个SATA供电(2根）和4个D型4pin供电接口（1根）。

▼650GM电源采用8cm直径9扇叶风扇。附送一个SFX转ATX型号的转接架，对于那些支持ATX电源，但空间又比较局促的ITX机箱来说，也许使用SFX电源能解决不少问题。

▼模组接口拥有1个主板24pin接口、1个CPU 8 pin接口、2个显卡8+8pin接口，2个SATA接口、1个D型接口。

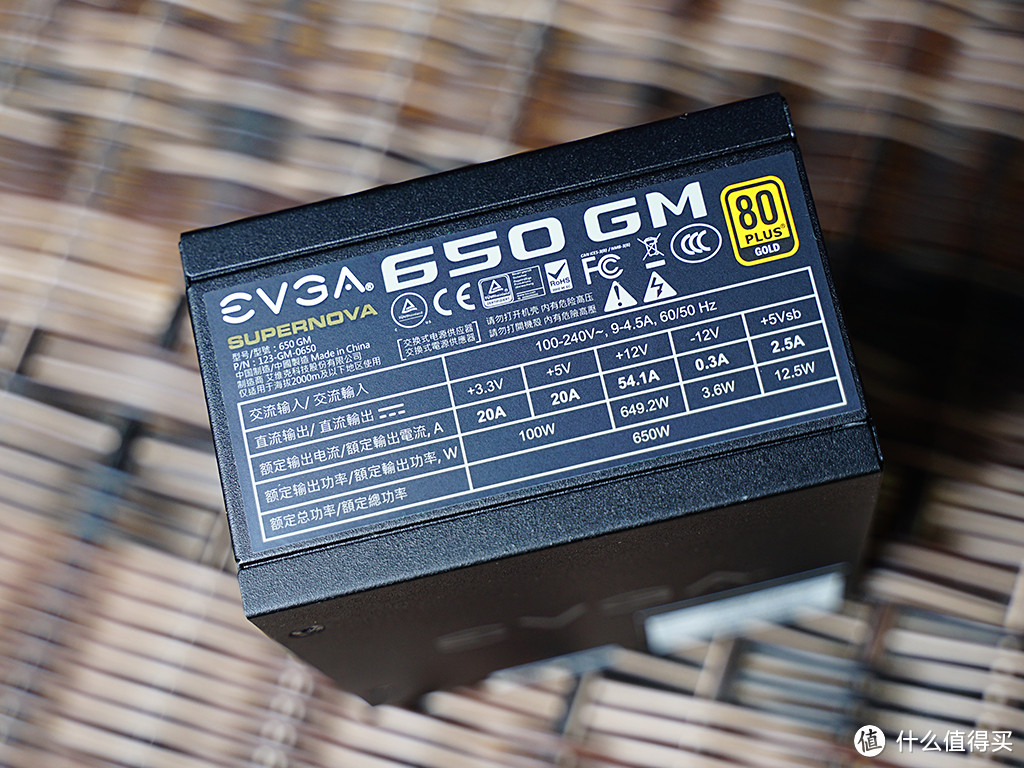

▼通过铭牌可以看到电源采用单路+12V输出设计，其中+12V输出电流最高为54.1A，相当于649.2W输出功率；+5V与+3.3V最高电流均20A，两路联合输出的额定功率为100W。

▼侧面有EVEA的logo和型号名称。

▼出风口只有一个电源的开关，但是650GM电源是支持智能风扇停转功能（ECO模式），在电源输出功率较低的情况下，风扇会进入停转状态，实现0噪音，只是没有了开关控制。使用前还有贴纸贴在电源插口上提示ECO模式的功能。

▼650GM的尺寸为63mmx125mmx100mm，非常小巧，放在乔思伯A4机箱电源罩里，还有不少的余量，其实这个电源罩也差不多能塞进一个14cm长度的ATX电源了，不过再加上走线的空间，恐怕需要更大的空间才行。

散热器

机箱71mm的CPU散热器高度限制，风冷散热器不好选 。

ID-COOLINGIS-60多平台薄型下吹CPU散热器六热管12cm温控静音风扇兼容ITX平台159元京东去购买

首先我承认乔思伯装水冷的散热效会更好，也更能发挥出这款机箱的优势，不过看多很多人装水冷后，小熊还是想装个风冷试试 。

▼最后选择了ID-COOLING IS-60，其尺寸为120mm(长)*125mm(宽)*55mm(高），能满足机箱的兼容性要求。

▼IS-60兼容于Intel平台的LGA 115X、775接口处理器以及AMD平台的Socket AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+接口处理器，净重量约为470g，官方给出解热能力为不超过125W。

▼IS-60采用了6根6mm热管的设计，并且全部镀镍。

▼标配直径为12cm的散热风扇，13片扇叶，薄风扇，厚度只有15mm。采用4pin接口，支持PWM调速，转速约为600~1600转/每分钟，噪音约为13.8~30.2分贝。

▼IS-60散热鳍片的数量为59片，铝制散热鳍片间采用了锁边处理，防止鳍片变形走样，在颜值上还不错。

▼主板是华擎Z390M-ITX/ac；CPU是intel i5-8600k ，不是新购，这次装机正好给他们找个房子住。

▼看过媒体评测，对于一些I/O装甲比较大的ITX主板，下图方向装IS-60会有问题，不过对没有I/O装甲的Z390M-ITX主板来说，妥妥安装好。

如果反方向装会挡内存，热管朝上挡M.2接口（貌似也可能会挡一根内存），朝下会和机箱风扇有冲突，也会造成散热效率降低。

风扇

这风扇粉的真是适合我的主机配色！

ID-COOLINGZF-12025-PINK粉色系幻彩ARGB温控风扇专业水冷/风冷散热器风扇79.9元京东去购买

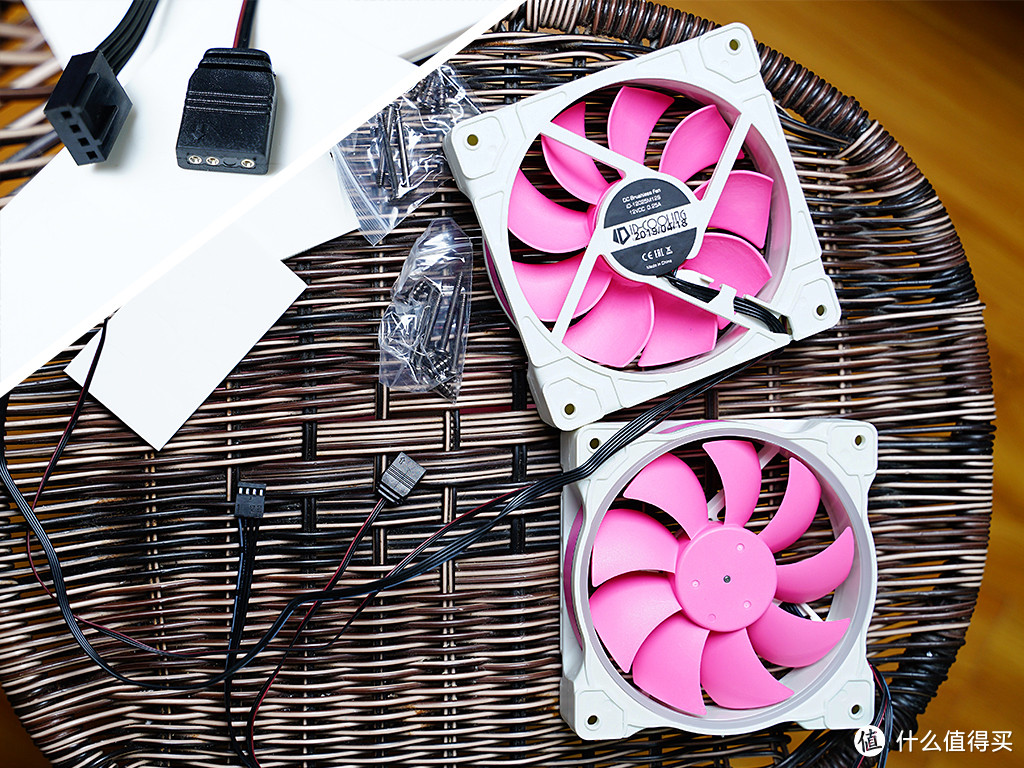

▼为了配合粉色的显卡，找到了ID-COOLING ZF-12025-PINK，不仅粉白配色和显卡很搭，还带AGRB光效。风扇为标准的12cm风扇，4pin供电接口支持PWM调速，3pinARBG接口支持各个主板厂家的灯控软件。

▼风扇供电规格为12v=0.25A，转速为700~1800RPM，最大风量为74.5CFM，噪音为18~35.2dBA。

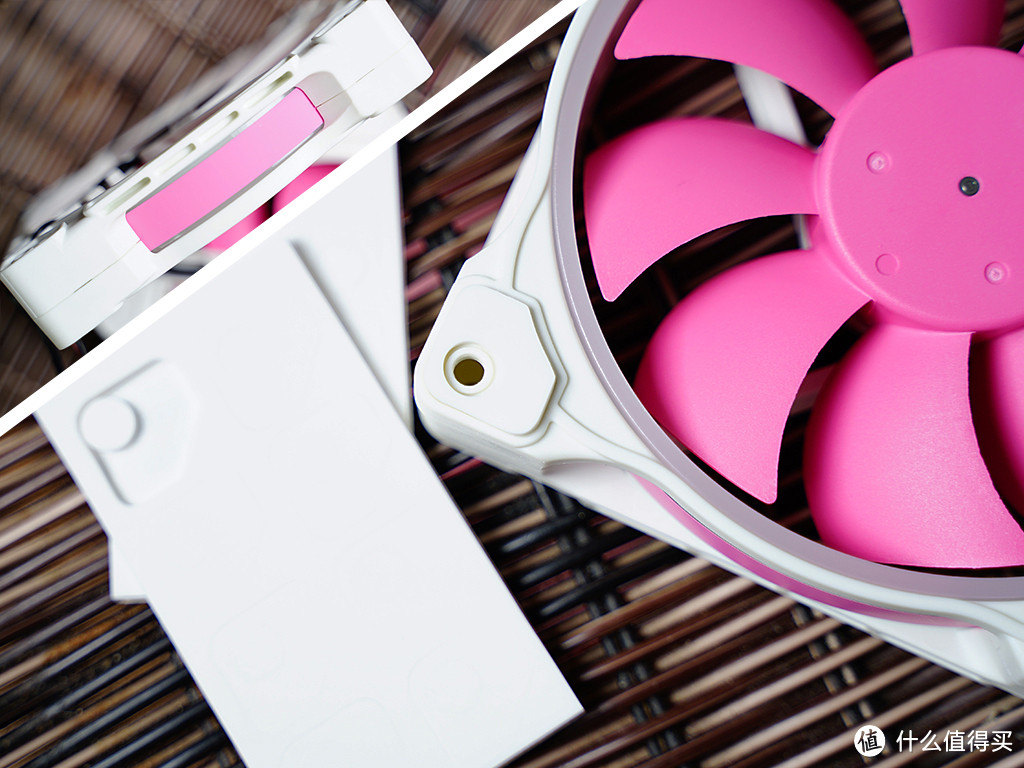

▼风扇侧面也有粉色设计以及一部分灯条；另外风扇4角（两面）都有橡胶垫来减震，不过需要自己手动贴上。

▼为了风格的统一，将IS-60的原配风扇也换成了ZF-12025-PINK，不过由于厚度是正常的25mm，所以散热器的高度变成了65mm，与侧板玻璃的间距更小了，其实是不利于散热的。小熊为了颜值也是拼了 。

内存

内存没有光？好像说不过去吧~~~

金士顿(Kingston)DDR432008GB台式机内存骇客神条Fury雷电系列299元京东去购买

之前金士顿只有Predator掠食者系列才有RGB灯效，确实太单一了。最近又推出全新的Fury DDR4 RGB雷电系列内存，其实就是在原有的Fury系列内存上加上灯。

▼这次入手的是DDR4-3200,容量为主流的2x8GB组合，除了内存本身还有说明页和HyperX的Logo贴纸

▼Fury雷电DDR4-3200的标称时序为16-18-18-36,电压1.35V，媒体评测为Hynix颗粒(供参考)，内存加马甲的整体高度约41mm，相比无灯版Fury DDR4提高一些，还是要注意下硬件的兼容性问题。

▼Fury雷电内存的外观设计和之前的无灯板相似，黑色的马甲显得整体还是稳重。

▼内存顶部有半透明的亚克力导光条，上面有HyperX的LOGO。

▼Fury的logo在右侧。

▼HyperX的logo在左侧，金属压纹的处理，质感还是不错的。

M.2散热器

即热都有光，M.2散热器也别落下了 。

jonsbo乔思伯M.2硬盘散热器彩色款自动彩光慢变/幻彩款5V同步59元天猫精选去购买

▼为了整体光效又购入了一款会发光的M.2散热器-乔思伯M.2-2（内有6 颗灯珠），该散热块有两个版本，彩色版为自动循环变色，不支持手动控制；入手的是幻彩版，采用5V 3PIN插针的RGB灯效系统，同时也支持乔思伯自家特殊的灯效供电接口。

▼散热器适用于 M.2 2280 固态硬盘，尺寸为75mmx25.2mmx19.3mm，可以看到背面没有金属板，对于双面闪存颗粒SSD的散热效果可能略差。另外整个散热块的导光亚克力占比较大，真正起散热作用的铝块面积并不算大，散热效果相比自家无光版散热块应该会差一些。

装机心得

▼乔思伯A4机箱装硬件并不算难，打开两侧板后非常容易安装各类硬件。真正难的是理线，如果机箱底部安装风扇或者硬盘的话，确实没用空间再放过长的线材，所以定制线是必须的了。选择了白色包网的。其实更细一点的镀银线或者硅胶线会更容易理线，当然包网的质感会更好，也更贵点 。

▼显卡的安装需要先拆掉挡板的保护盖，要用到自带的六角扳手。固定的公差作的不错，可以完美安装。

▼背面的开口面积还是很大，不过对于Z390M-ITX主板这款主板来说还是偏上了，更换散热器还得拆主板才行。

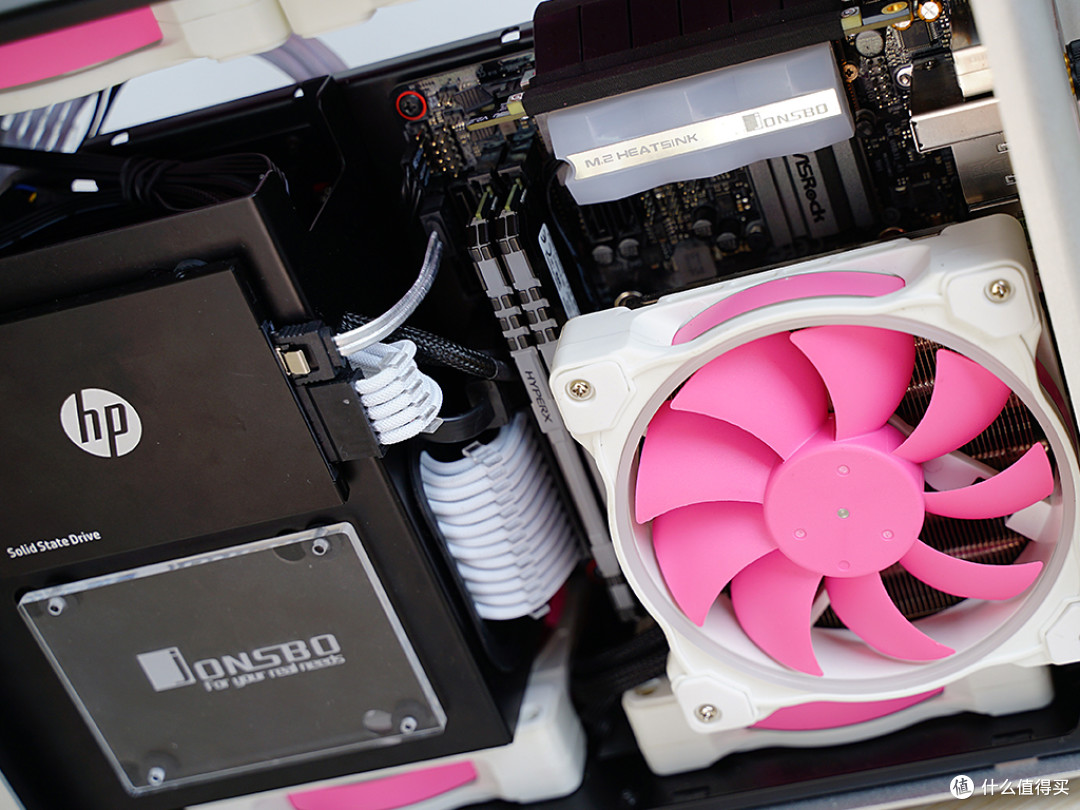

▼主板侧的线材非常整洁，一是因为电源罩会挡住很多线材（不过这个罩子也会增加接线的难度），二而因为我把CPU供电接线走到了显卡这一侧。

▼细心的网友可能会注意到Z390M-ITX这款主板其实并没有3pin或者4pin的RGB灯效接口，我这里正好有一个酷冷水冷自带的RGB控制器，3pin5V的接口，不美的是没有遥控器，所以要调节灯效的话还得打开侧板 。要玩灯当然选择支持RGB的主板要方便很多，小熊主要是没钱换主板了 。

▼显卡一侧的线比较多，很难理到和主板侧一样的效果，唉，自己是尽力了 。

▼顶盖的防尘是靠一块PVC防尘网，一面有不干胶需要自己动手贴到顶盖上。

▼装好两侧玻璃再合上顶盖就完成装机。

▼玻璃颜色比较深的，如果内部没灯还是挺难看清内部的硬件。

桌面环境

有了小孩后的生活变化还是蛮大的，有时候住自己家，有时候需要住父母家，小钢炮携带更方便些，但是显示器可没啥方便携带的办法（不要和我说笔记本）。

在自家里其实是使用双屏的，但在父母家再搞2个显示器有点太麻烦了，索性来一台21：9的显示器，我也体验下带鱼屏的效果。

显示器

首次尝试带鱼屏！

泰坦军团34英寸3.5K曲面144HZ显示器21:9小金刚HDR超宽带鱼电脑台式机液晶三星VA屏幕（N34SQ-Plus）2599元京东去购买

▼入手显示器为泰坦军团N34SQPLUS，配备了34英寸的三星VA屏，分辨率为3440*1440，比例即为21:9，色域范围为95sRGB，85%NTSC。同时该屏幕的曲率达到了1500R，画面包围感和沉浸感会更强。最后它也配备了144Hz的刷新率，玩FPS有戏会更爽！

▼显示器背面中间凸起比较高，不过这样也省去了适配器，接口方面配备了2个HDMI接口以及2个DP接口，并且支持PIP/PBP等分屏操作。

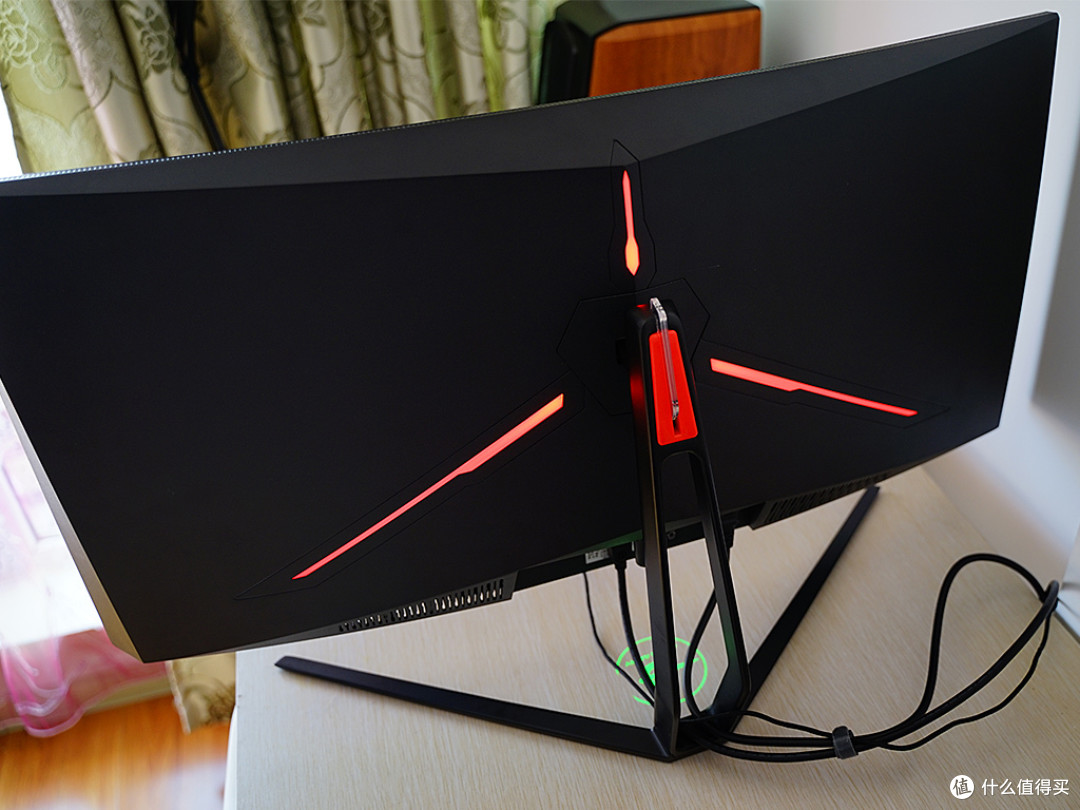

▼N34SQPLUS同样也是有灯效设计的，背面有3条红色灯条，可以闪烁常亮但是不能变色，同时在底部还有一个LOGO信仰投射灯，也可以定制个性化的其它投射灯。全金属的支架支持前倾5°以及后仰15°的俯仰角度调节。

鼠标垫

鼠标垫/桌垫傻傻分不清楚 。

jonsbo乔思伯RGB发光防滑鼠标垫9单色显示256依次变色MP-2MP-3399元天猫精选去购买

▼大显示器再配个大鼠标垫吧！败家无极限！乔思伯MP-3RGB鼠标垫。收货时误以为又收到了显示器。鼠标垫使用了钢化玻璃，巨大的包装是因为里用的是很大的黑色泡沫作为缓冲物。

▼MP-3 RGB的可以算是桌垫吧，灯光控制模块只有一个MODE键，可以控制9种不用颜色的单色光切换或者是呼吸、循环效果，并没有彩虹效果，使用USB口供电。

▼整个鼠标垫分为3层，上层是聚碳酸酯，黑色，表面带有细磨砂质感；中间是一层钢化玻璃，以及LED灯相关组件；最下层使用硅胶底面，提供了防滑的功能。这三层材料加起来厚度达到了6.19mm。

如果觉得MP-3 RGB大还有小一号的MP-2。

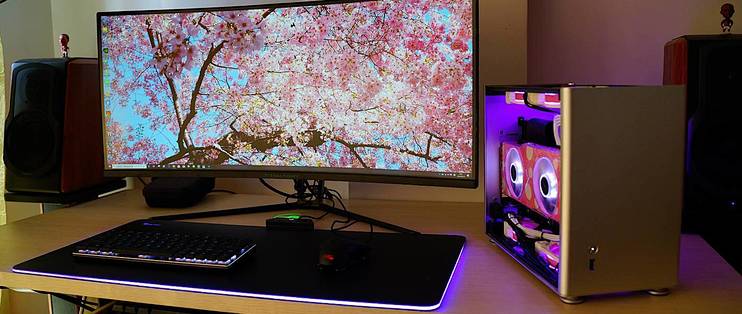

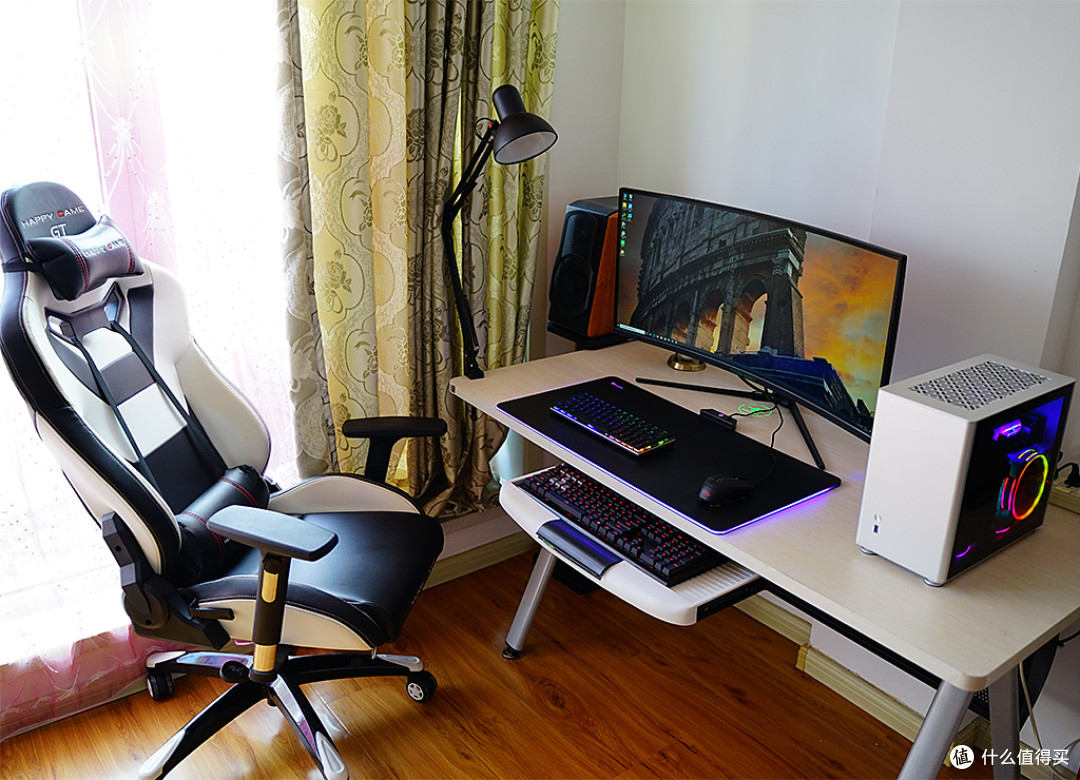

▼PC桌面终于都弄好了，小主机配大显示器（准确来说应该是宽）果然很搭。

测试环节

带鱼屏的游戏测试

首先来试下带鱼屏的游戏效果有何不同吧！

▼N34SQPLUS为3440*1440（21:9)的分辨率，相对比普通2K的2560*1440分辨率显示器，提供了更更宽的视野，玩RTS游戏显得气势上更加宏大。

▼对于FPS游戏来说更加像电影了，带入感也等到加强。

当然有些游戏并不支持如此的分辨率，或者像吃鸡这样游戏采用了裁剪的方式，画面实际上反而减少了。

▼另外分辨率从2560X1440变到3440X1440对显卡的要求也是加大了，使用RTX2060super作了两种分辨率的游戏测试，详见下表：

总体来看从2560X1440变到3440X1440帧数会下降大约2成，而以小熊的经验如果是从2560X1440到3840X2160（4k），帧数下降幅度大概是4~5成，相对于4k分辨率，这种准（伪）4k分率对显卡资源的占用还要小一些，而屏幕比例变化带来震撼却很大。

内存超频测试

首先要说明的是Z390M-ITX主板并不是一块主打超频的主板，小超把8600k超到4.6GHz，再来尝试下超超Fury雷电RGB系内存。

▼不加电压不改时序可以到3500MHz；稍微降降时序3600~3700Mhz也不成问题，再超估计就要加电压了，毕竟主板能力有限就不接着超了，看媒体评测加电压后超到4000Mhz不成问题，Fury雷电RGB内存的超频性能还是不俗的。

温度表现

先来看CPU的情况，超频到4.6Ghz的情况下以现有条件很难跑过FPU，所以选择调回到默认状态，即6核最高为4.1GHz（默认电压稍高，降了一点）。

▼关闭机箱侧板，FPU10分钟后8600k的6核心平均温度为73度；还算可以；打开机箱侧板，FPU10分钟后8600k的6核心平均温度为61度，小机箱的温度表现上肯定不太好，当然这里还有个原因：由于我更换了IS-60的原装风扇，导致风扇和玻璃的间距太小，影响了散热效果。

总的来说对于不超频的U使用好一些的风冷散热器也是可以应付的；如果要超频还是妥妥安装水冷吧。

▼再看显卡的情况，furmark烤机10分钟，关闭机箱侧板温度为75度，打开后为70度，显卡的散热性能也是收到些制约，不过这个温度到也不影响正常游戏。

RGB光效

如果觉得粉/白色太娘了，也可以成成彩虹效果，风格立马转变，有木有！

主板侧灯效

▼Fury DDR4 RGB也使用了Predator DDR4 RGB同款的支持红外同步技术，即使不使用任何灯光软件也能完美同步。

▼Fury雷电RGB内存支持4大主板厂商的灯效软件，对那些不支持灯控软件的主板（这款Z390M-ITX就不支持），也可以通过HyperX NGenuity（beta）来调节灯效。注意只能是beta版，如果现在从HyperX官网下载的正式版NGenuity软件并不能控制Fury雷电RGB内存的灯效，只能到微软商店去下载bata版，需要微软的账号，稍微有点麻烦，希望以后可以直接在官网下载。

▼HyperX NGenuity提高了8种灯效，每种都有色彩、速度和灯效细节的调节，预览图实时同步显示光效，还是非常直观的。

▼其中一种内存灯效展示

显卡侧灯效

▼影驰RTX2060super星曜风扇和顶部的“what's your game？”都具有RGB灯效，可以通过自家的影驰新魔盘来调节光效。灯光效果有有常亮、呼吸、彩虹和循环呼吸四种，并不能实现彩虹跑马灯的灯效。

▼最近在玩大疆灵眸手机云台3，正好拍拍桌面，练练手。

总结

女生可能不是使用PC平台的主力，如果她们使用PC话，还是会非常喜爱这种铝机箱，粉色也是女生的最爱，所以就尝试把这两种元素结合一下。如果最近有想给女生装机的，或者女生自己要装机的，希望此文能带来些实用的帮助。

乔思伯这款A4机箱，并没有追求体积的最小化，而是在兼容上作文章。两面侧板都使用了玻璃，还是对散热造成些影响，不知道以后会不会推出无侧透的版本。对于玻璃版本散热器选择水冷无疑会更好一些，当然如果对于非超频的平台也是可以使用风冷散热器。

如果选择风冷散热器，ID-COOLING IS-60是个好选择，其性价比还是不错的，建议使用原装风扇或其它薄扇，这样风扇和玻璃之间距离会比较大，散热效果也更好些。

金士顿这款Fury雷电RGB内存扩展了自家RGB内存的产品线，其超频性能也不俗，金家产品外观乍一看并不出彩，但是装机却总是那么百搭，也耐看。

对于SFX电源来说，选择不如ATX电源多，毕竟小众市场，EVGA的产品也是第一次使用，其做工和低噪音给我留下很好的印象。

显卡的同质化现象比较严重，“换壳”也算不上啥高招，但是效果立竿见影，毕竟显卡自身的技术都是A/N决定的，显卡厂家除了保证稳定供电，也只有在外观和灯效上下手。星曜这款官方限量版的外壳确实可以算是一副美丽的皮囊，希望以后有更多的皮囊可以选择。
