卓威S2游戏鼠标拆解+更换微动+换线过程分享

某网友的卓威S2游戏鼠标,一共两只,一只粉色一只蓝色,这次是更换微动及更换定制的伞绳线缆。这个事情交给飞线哥自然不在话下。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

卓威S2游戏鼠标底部只有一颗螺丝。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

分离上下壳的时候一定注意这里的排线。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

底部PCB特写,微动PCB部分在上壳里安装。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

鼠标的光学芯片为原相的PWM3360芯片,卓威鼠标一直不追求驱动和灯效,很朴实枯燥的产品理念。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

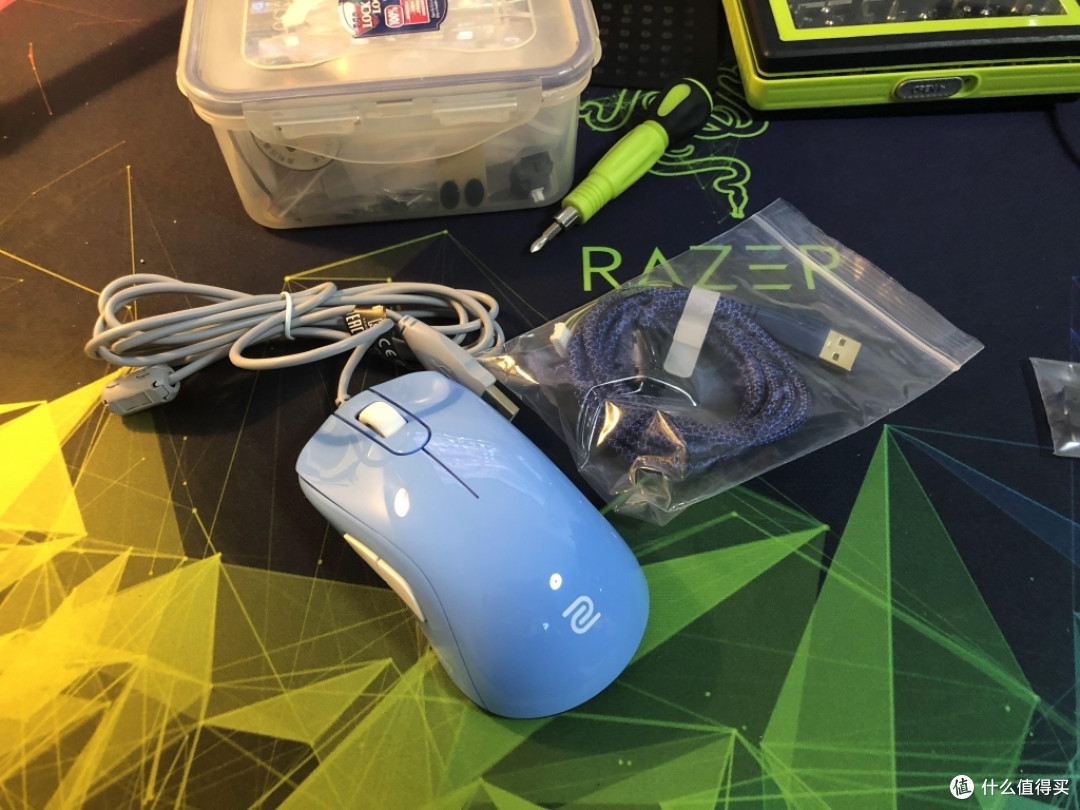

首先我们更换淘宝定制的伞绳。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

伞绳的线缆很松软,跟原装塑胶线缆有很大的差别。线缆附加了磁屏蔽环保证信号的稳定性,说实话这个线缆的抗拉扯效果会比较差。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

对比原装线缆线序,放置线序出错导致鼠标报废。线缆的线序是没有问题的,最右侧的黑线和黄线都是接地的用途,只是线缆颜色有差异。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

卡扣部分明显没有原装线缆的稳固,这里只能是敷衍着固定住,千万别使劲拉扯。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

接下来拆卸上PCB来更换鼠标的微动。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

鼠标原配的是华诺的蓝点微动开关。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

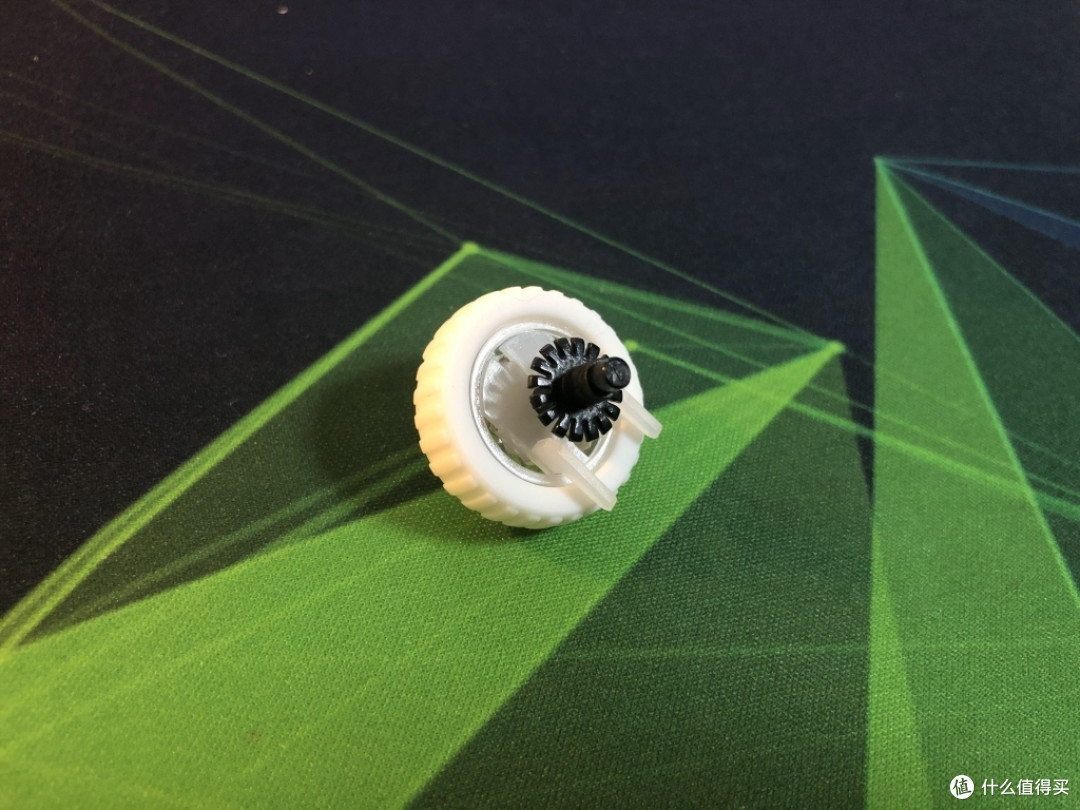

鼠标的光栅滚轮。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

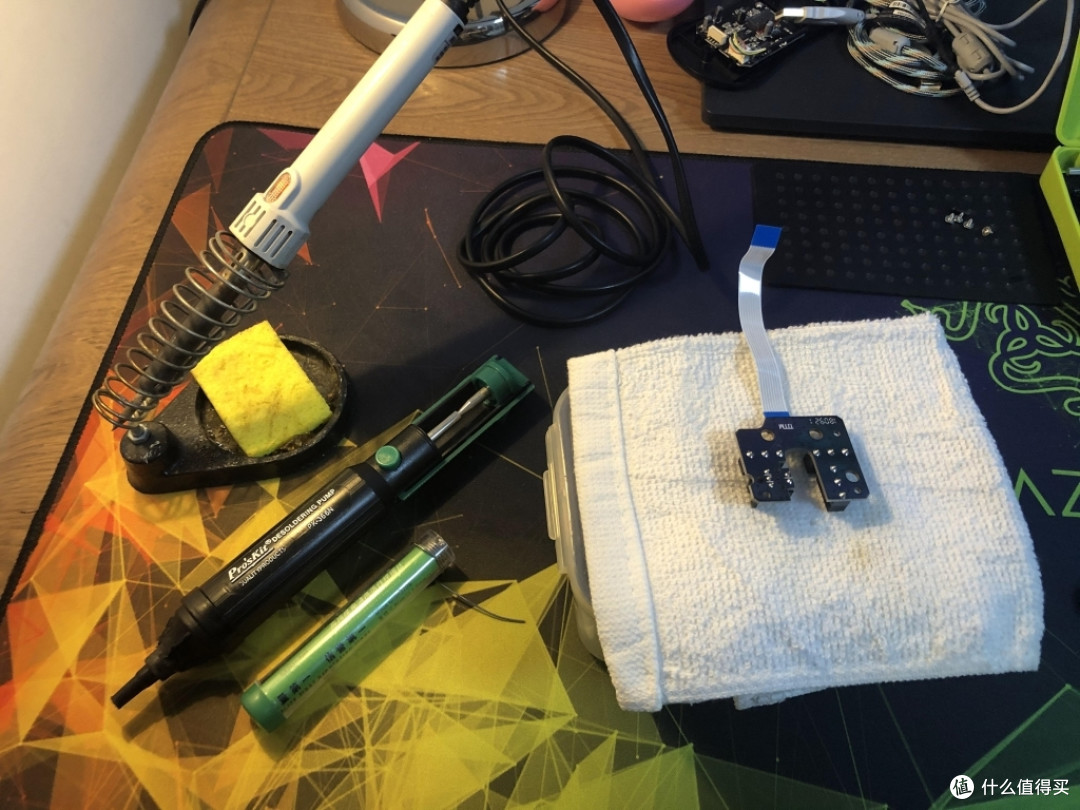

接下来拿出烙铁,吸锡器,和焊锡丝。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

拆卸微动的时候要用堆锡法,就是使用新焊锡先点一些在原有的焊点上,降低焊锡的熔点再用吸锡器清理焊点。焊点清理的十分干净,说明飞线哥的手法依然还很熟练。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

更换上的微动为雷蛇绿点微动,其实这个就是欧姆龙给雷蛇定制的微动开关,理论上跟欧姆龙50M蓝点是一样的配置。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

型号结尾的RZ就是雷蛇的意思。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

接下来就是把微动焊回PCB上,焊点处理的还可以。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

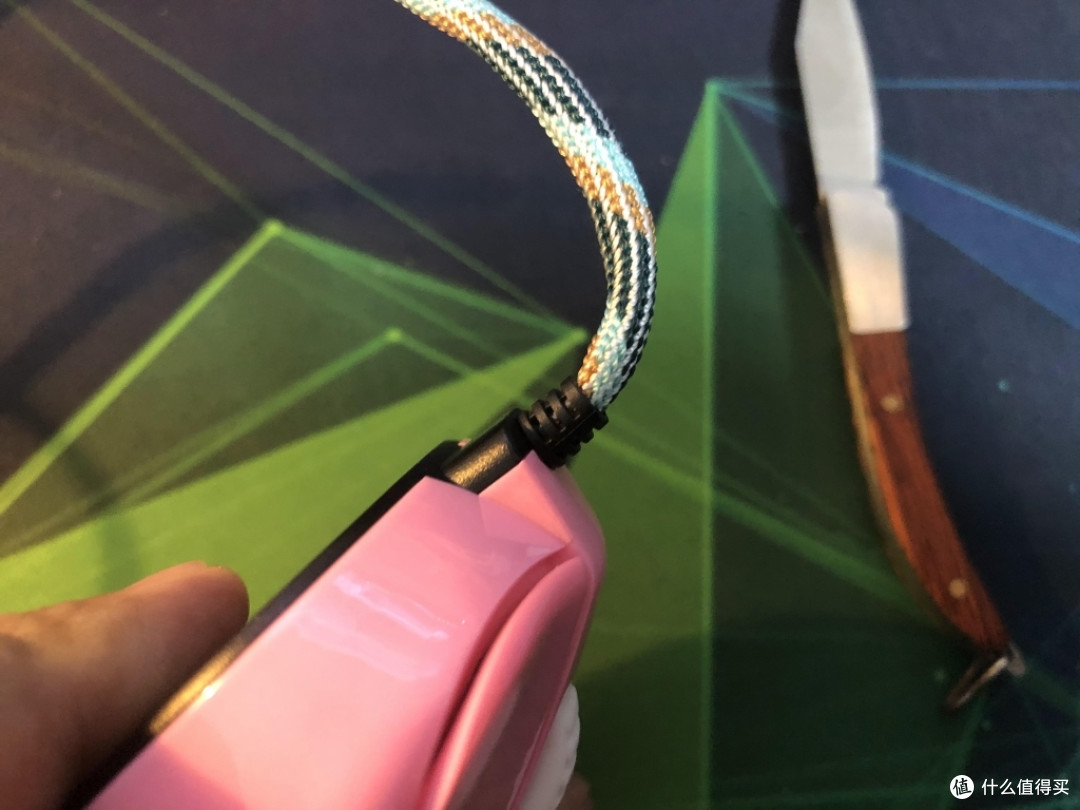

把鼠标装回去看一下线缆卡扣的接缝处,闭合的还不错。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

蓝色鼠标也是一样的操作。

卓威S2游戏鼠标拆解+更换微动+换线过程分享

蓝色鼠标换的是欧姆龙的D2FC-FL-NH的红点微动开关,这个开关跟雷蛇绿点手感有不小的差异,段落感更加细腻,压力小一些。最后经过测试两只鼠标可以正常工作,所以这次更换微动还是十分成功的。但是这个伞绳线缆的抗拉扯能力确实值得怀疑。

1、为什么换微动?鼠标更换微动一般是两种问题,一种问题是微动开关出现电器触发不良的问题,比如连击问题和失灵问题,更换微动可以解决这类问题。另一种问题则是使用者对于微动的触发手感不满意,比如这次更换的微动就是这样,其实鼠标的微动开关没有任何问题,只不过想调校出自己想要的按键手感所以更换微动。

2、为什么更换抗拉扯性低的伞绳线缆,首先这种伞绳线缆的外皮非常的软,相必传统游戏鼠标的线缆都要软很多,所以在鼠标大范围移动的时候线缆的拉扯感会降到最低,比较适合FPS游戏玩家或者是手臂流鼠标使用者。因为线缆的抗拉扯性比较低,所以使用时要小心了,有养宠物的就自求多福吧。
