焊着焊着，锡突然不上焊盘了。烙铁头上裹着一层黑乎乎的东西，锡珠碰上去就缩成一团，怎么送都不粘。小红书
多数人到这一步的第一反应是一样的：找砂纸，或者锉刀，打磨一下。
先住手。这一步恰恰是把烙铁头推向报废的快车道，也是圈子里最近吵得最凶的话题之一：打磨，到底是救活还是毁掉？今天把这事一次说清楚：烙铁头为什么会黑、哪些还能救、哪些该直接换，以及怎么让下一颗头晚点死。
烙铁头上的黑东西，不是脏

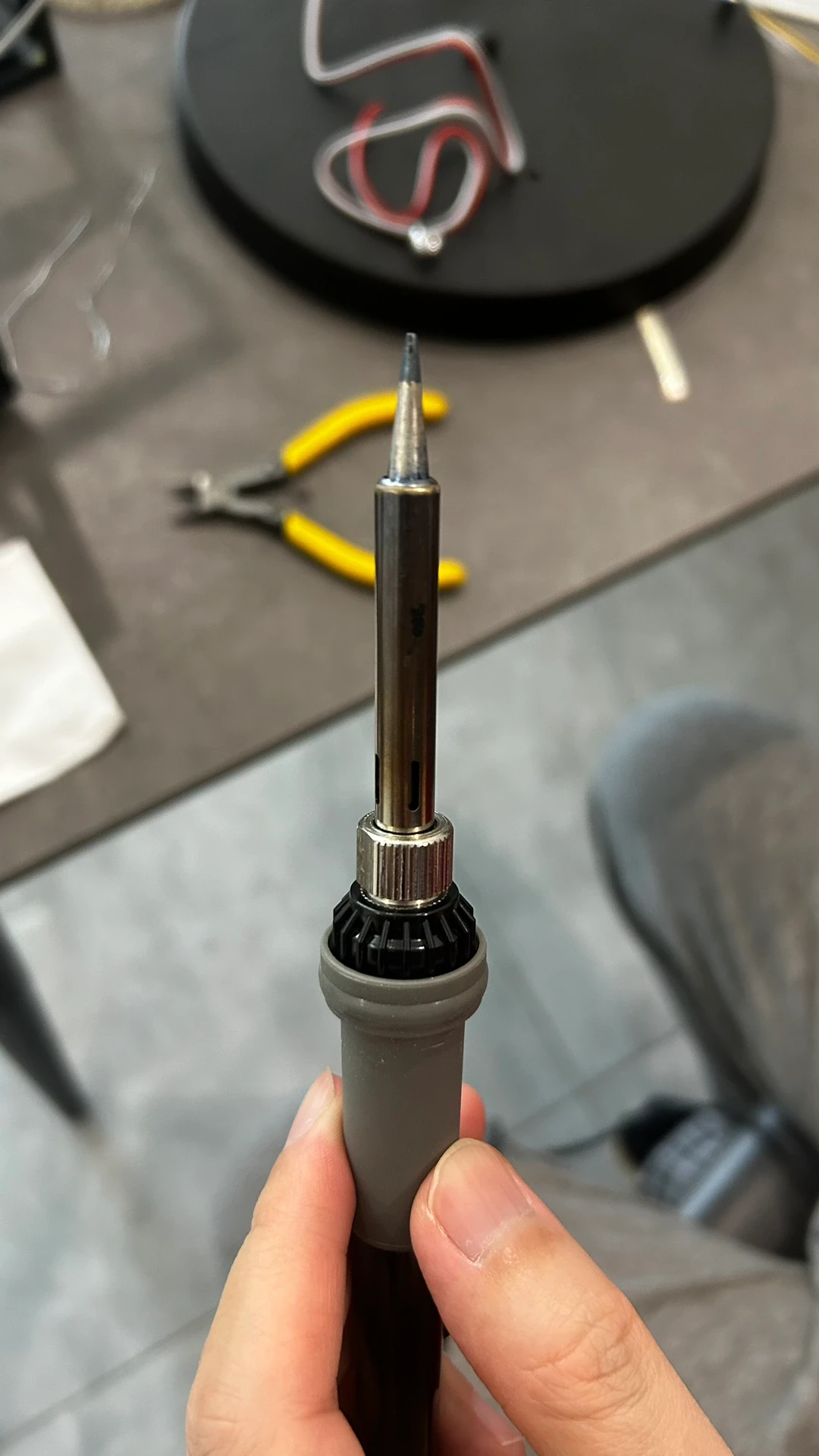

先讲点硬核背景。现在的主流烙铁头——包括入门焊台常见的 900M 系列——并不是一整根铜。它里面是负责导热的铜芯，外面包着铁、镍、铬好几层金属镀层，最外层的焊接工作面出厂时还预镀了一层锡。知乎真正和焊锡打交道的，是这层"镀铁+挂锡"的表面，铜芯从头到尾不该直接接触焊锡。
为什么搞这么复杂？因为高温熔化的焊锡对金属的腐蚀性极强，裸铜头用不了几天就会被焊锡咬出坑，行内管这叫"纯铜刺客"。镀铁层，就是烙铁头寿命的生死线。知乎
理解了结构，后面的事就都顺了：
头上那层黑东西，多数时候是表面镀层的氧化物加上助焊剂碳化的积碳——是"皮肤病"，不是粘上去的脏。你用砂纸磨，磨掉的不是脏，是保护层。知乎镀层厚度是固定的，磨一次薄一次；磨穿了露出铜芯，焊锡直接开始啃铜，这颗头当场报废。
社区里那种"看着磨干净了，结果更难上锡、黑得更快"的玄学，其实一点都不玄，就是镀层在喊疼。
你的烙铁头死得快，八成不全怪质量
行业里有个说法：烙铁头损耗，产品品质占一半，温度、空烧、清洗操作占另一半。翻译成家用玩家的语言，就是一张死亡清单。对着看看你中了几条：
一、温度开太高。 常用无铅焊锡丝（如 SAC305）熔点是 217℃，手工焊接的参考温度一般在 330-360℃，精密小焊点可以压到 300-330℃，大焊点才上探到 350-380℃。知乎很多人习惯拧到 400℃以上"保险"，烙铁头长期空挂在高温里，镀层氧化速度成倍往上走，行话叫"烧死"。知乎
二、空烧。 烙铁烧热了不用，也不关机不休眠，头就那么裸露在空气里烤，氧化速度翻倍。社区新手教程里有个说法很直接：空烧一小时，等于烙铁头报废。小红书很多头不是焊坏的，是你刷手机的时候放坏的。
三、裸头关机。 用完把烙铁头擦得锃亮再断电，以为是爱干净，正好做反了。正确做法是关机前先给头上镀一层锡，让这层锡在冷却过程中隔绝空气。这层薄薄的锡，就是烙铁头的抗氧化保护膜。知乎

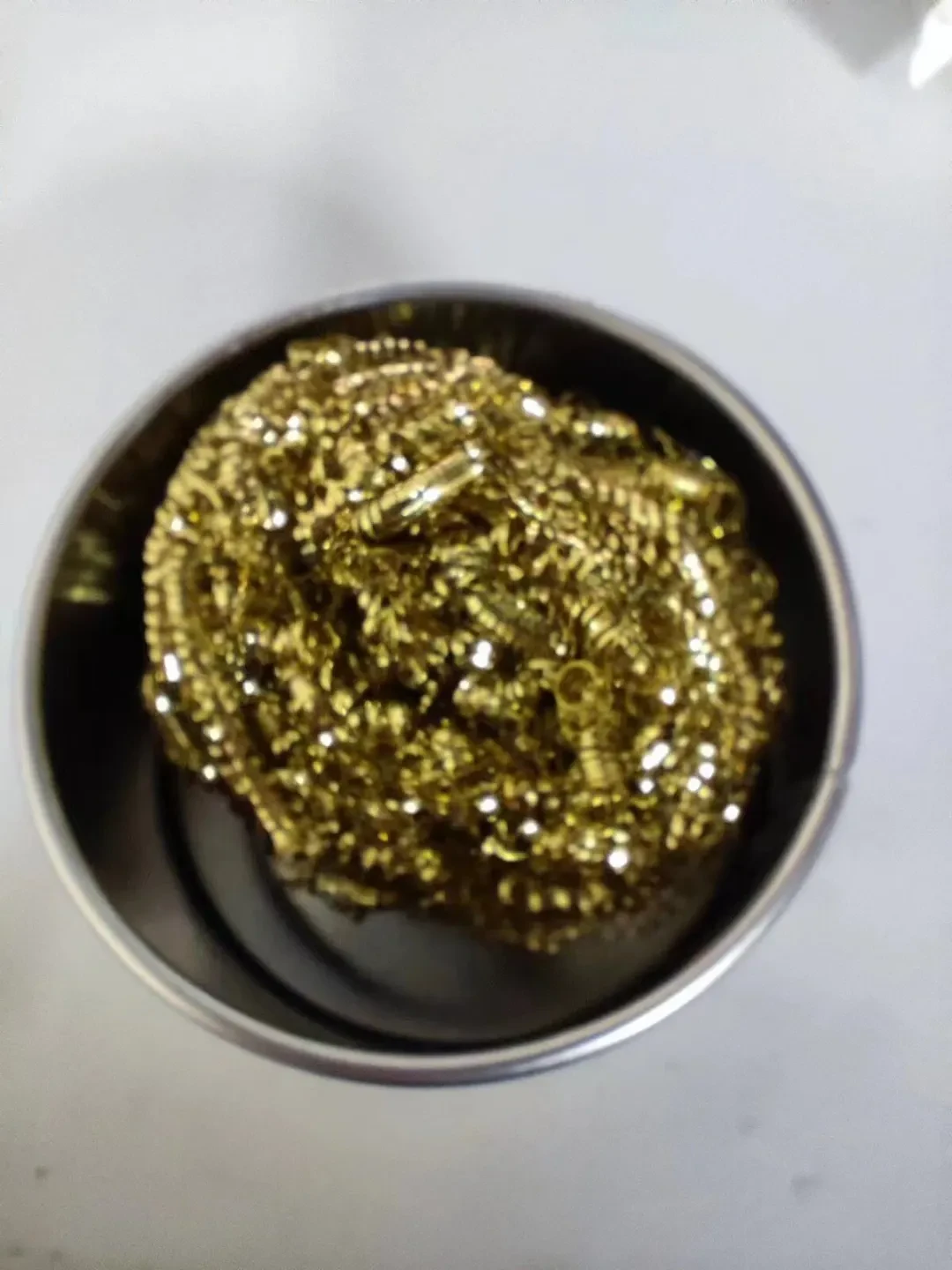

四、滴水的湿海绵。 湿海绵可以用，但必须是"微湿"。烧红的烙铁头碰上一大滩水，热冲击能直接把镀层激出裂纹、激到剥落。知乎所以现在越来越多人改用铜丝清洁球——清洁动作温和，也没有热冲击。
五、焊锡丝太拉。 焊锡丝中间是空心的，里面灌着助焊剂。助焊剂含量不足或品质差，烙铁头就更容易氧化发黑。之前聊焊锡丝选购时说过，来路不明的低价"6337"坑的不只是焊点，也坑烙铁头。
六、头本身便宜。 市面上烙铁头从几块钱到几十块都有，差的便宜头镀层薄、孔隙多，高温焊锡顺着孔隙往里腐蚀，很快就穿孔报废。知乎你若是那种"新头两三天就用黑"的，先怀疑这一条。
行业里有个数字：同一颗烙铁头，规范使用和野蛮使用，寿命差距能到 2-3 倍。知乎买头的钱，大多是被习惯"烧"掉的。
救头之前，先分诊
确认是发黑不挂锡之后，别急着下单新头，也别急着掏砂纸。分三档处理：
轻度：发黑，但锡还能勉强挂住。
这是浅表氧化，救活率基本是百分之百。把温度降到 300℃ 左右，用铜丝清洁球反复擦，再蘸点助焊剂擦一遍，立刻送一层新锡上去。知乎记住四个字：低温擦、马上锡——清洁要在温度低的时候做，擦完立刻上锡保护，别让它裸着。
中度：大面积发黑，锡珠打滚完全不粘。

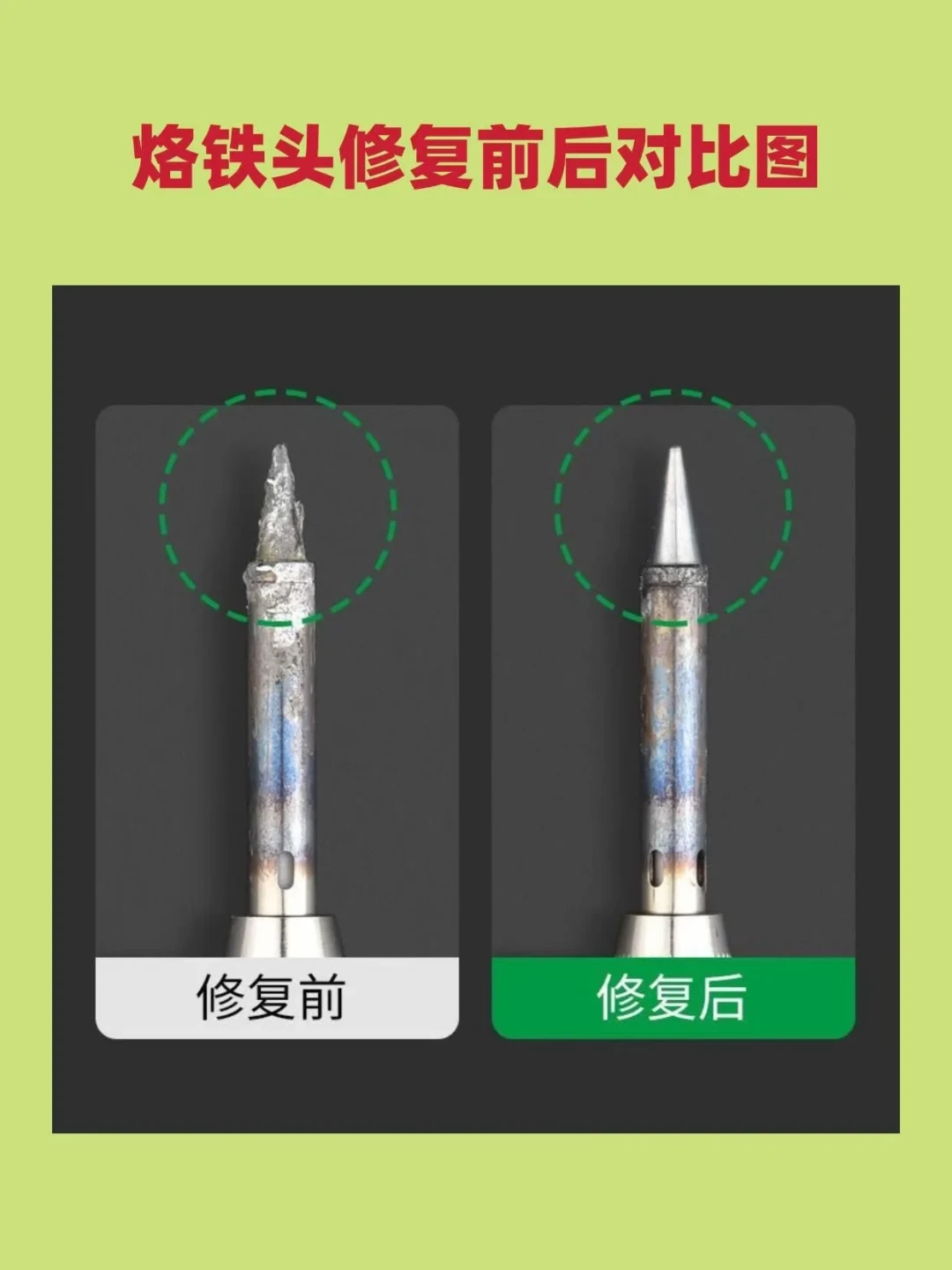

这时候该复活膏出场了。它大致是助焊剂加细研磨剂再混上锡粉的膏体，社区老玩家的原话是"物美价廉，用完跟新的一样，建议常备"。用法：烙铁头加热到 300℃ 上下，插进膏里来回蹭几下，把黑泥擦掉，再重新上锡。多数"烧黑了但没烧死"的头，一步就能回来。知乎
顺手回答两个高频问题：
复活膏有副作用吗？它含研磨成分，高频使用等于在给烙铁头做精细打磨，镀层会一点点磨薄。所以它是急救药，不是保健品——黑了用一次，别每天拿它蘸着玩。
松香能不能替代？松香温和，对付轻度氧化够用了；但已经重度发黑积碳时，它力度不够，别硬撑。
重度：出现凹坑、露铜，或者彻底挂不住锡。
镀层已经磨穿了，什么膏都救不回来，打磨也只能撑几分钟。知乎强行用，只会带着虚焊的隐患接着干活。直接换新头，别犹豫。
只有一种例外：大晚上买不到头、手里的板子今晚必须完工，可以打磨应急一次——但请把这颗头当作已经报废，干完活立刻下单。打磨之争的正确定位就在这：它是最后手段，不是日常保养。
再给一个值得留意的信号：如果习惯全都改对了，头还是几天一黑，问题多半不在你——要么头太便宜，要么焊台温控漂移，实际温度比显示的高一大截。调温烙铁出现不加热、显示乱跳的，先修机器，别拿头填坑。
最便宜的从来不是头，是习惯
最后算笔账。烙铁头几块到几十块一颗，单看不贵，但月月烧死一颗，一年下来消耗不小；更疼的是每次头死在半路上：板子焊一半、焊盘扯掉、元件烫坏，节奏全乱。
而一罐复活膏能救回好几颗差点被扔掉的头，真正续命的三件事还不花钱：
关机前给烙铁头上一层锡，绝不裸头存放；
焊台有休眠功能就打开，离开工位几分钟以上就降温或断电；
把滴水的湿海绵换成铜丝清洁球，清洁尽量在低温时做。
这三条做到位，大多数烙铁头都能用到自然寿命。真到头报废那天，换头才是最省钱的选择——那是正常耗材更换，不是智商税。
现在就可以看看你桌上那颗头，做个分诊：发黑但挂锡，擦一擦重新上锡；重度发黑不挂锡，复活膏安排上；凹坑露铜，直接加购新头。
如果今天只记一句话，就记这个：烙铁头最好的保养，是别让它有机会变黑。下次关机前，先把那层锡挂上。
